散热与防尘兼备的型材机架

bxyun

之前一直是用超紧凑A4机箱，一到夏天就得打开侧板玩游戏，看了好久都没有找到满意的机箱，纠结了好久还是决定自己做一个，
使用的是1515的铝型材，减少空间的占用，对于小机箱来说强度足够了

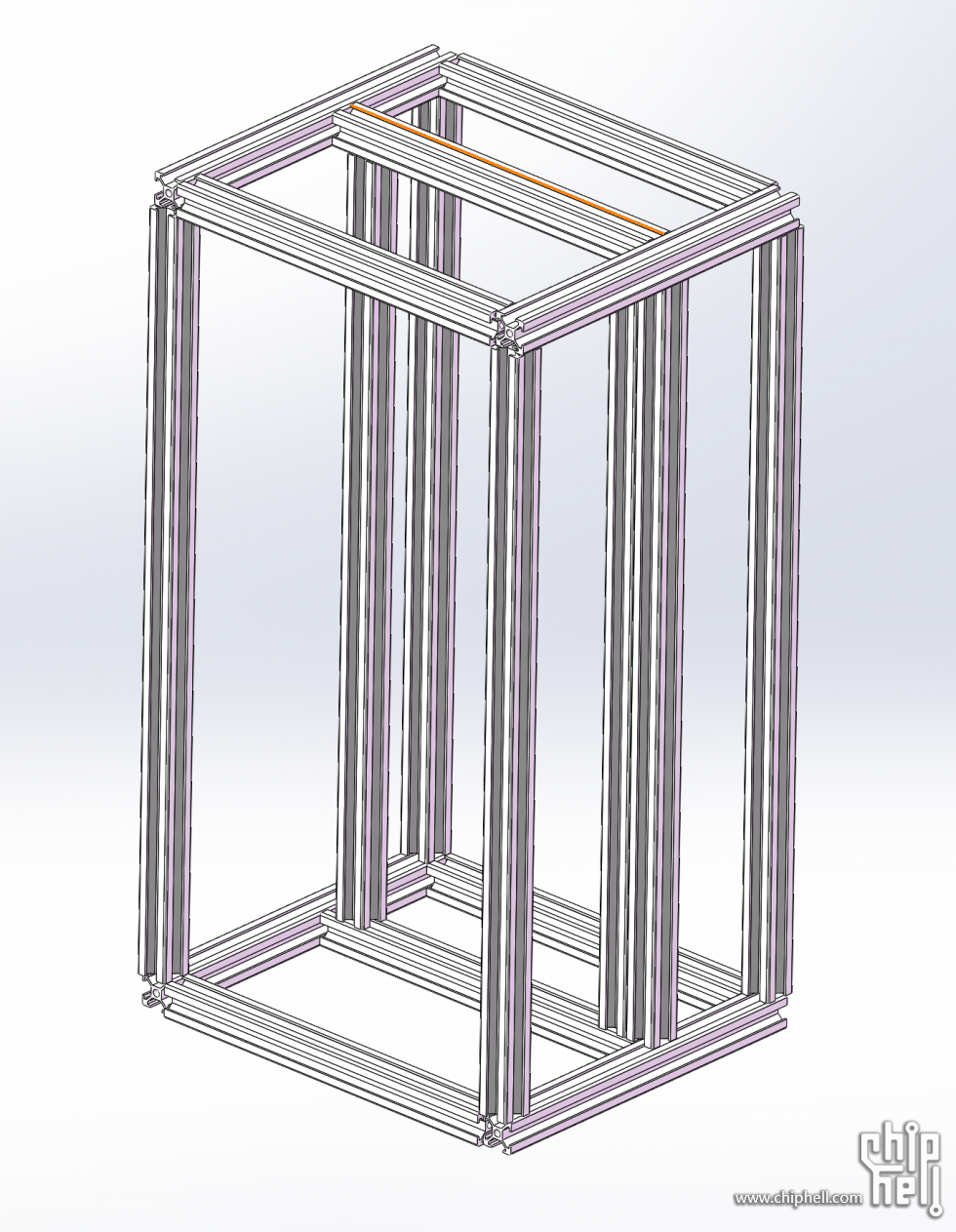

首先是用Solidworks简单画了个模型，好方便确定尺寸和材料明细

BOM：
OB1515型材
340mm*7
170mm*6
163mm*4
三维角件*8
内置角槽连接件*10
滑块螺母和T螺母若干
直角连接件若干
显卡C型挡板*1
DP延长线直角*1
PCIE延长线190mm*1

电脑硬件暂时没有更新的动力，还是两年前的配置，只是升级了内存
CPU：5900X
主板：Strix B550-i Gaming
显卡：ASUS Dual RTX3060Ti mini
电源：益衡7660B
散热：Alphacool LT240 DC

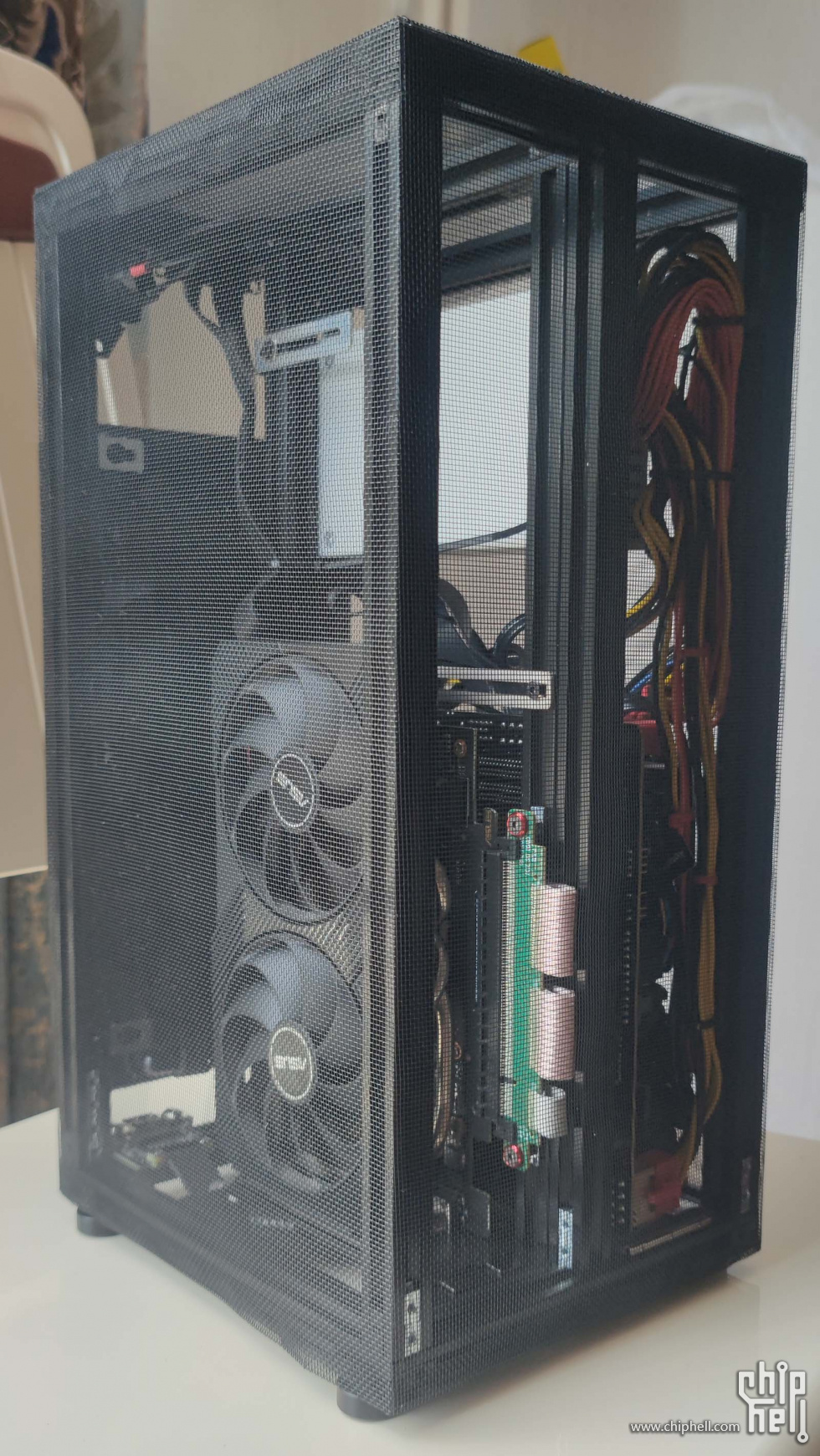

显卡支持长340mm不限厚度或者三槽不限长度，3060Ti mini在这个机架里显得很Mini，以后或考虑捡张4080或者4090

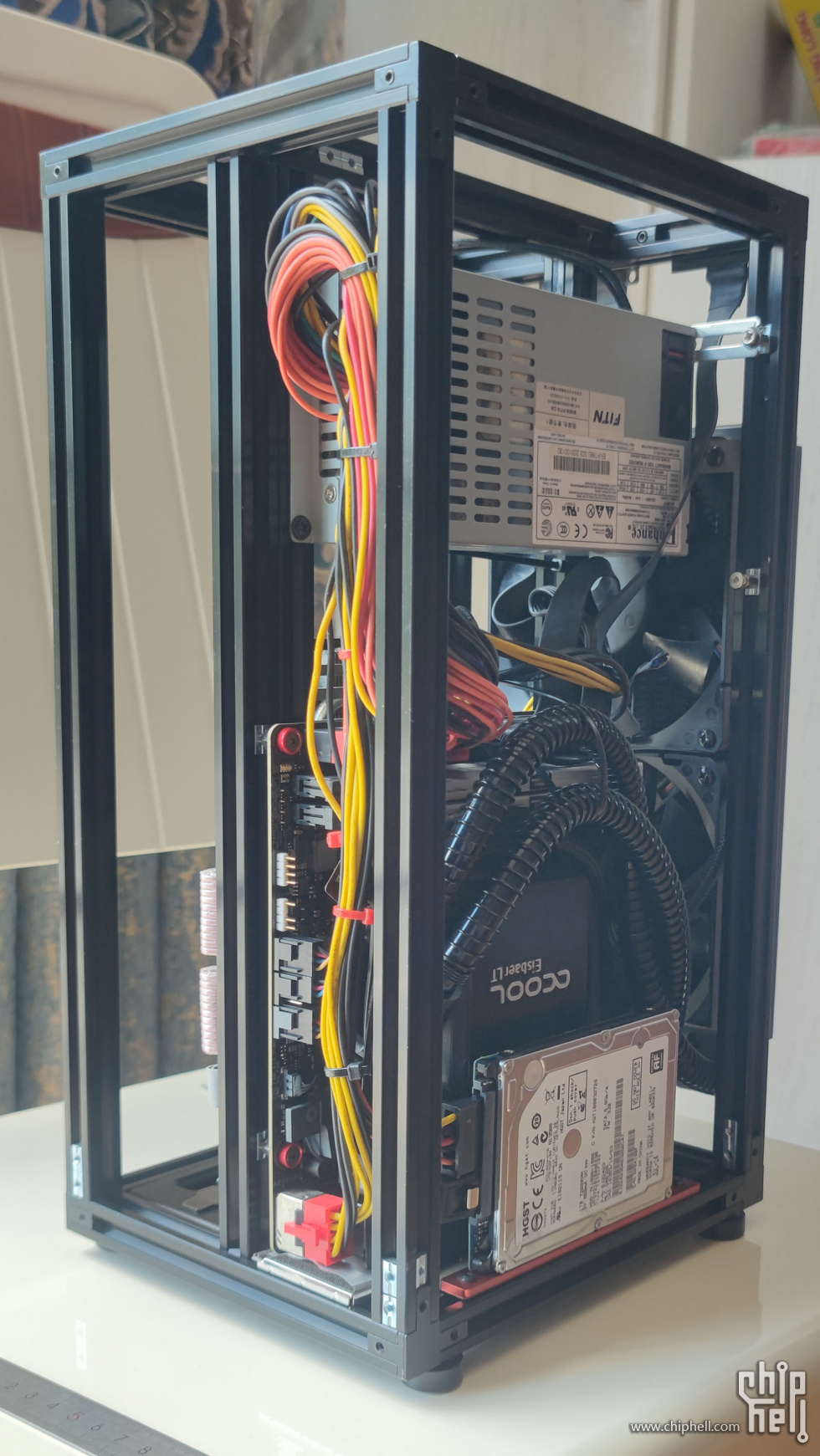

灵魂走线，换成黑色的会顺眼许多


因为需要封顶，又不想在滤网上开孔，所以前置IO面板放在了后面，使用T螺母+螺丝固定


因脚垫高度不够所以DP延长线扭转了一圈半，装在了另一面；天线也换成了超短的


水冷管扎带伺候


防尘网手动折边+螺丝固定，费了老大的劲，还被扎了好几下


防尘网是三面一体折弯，背面用螺丝固定

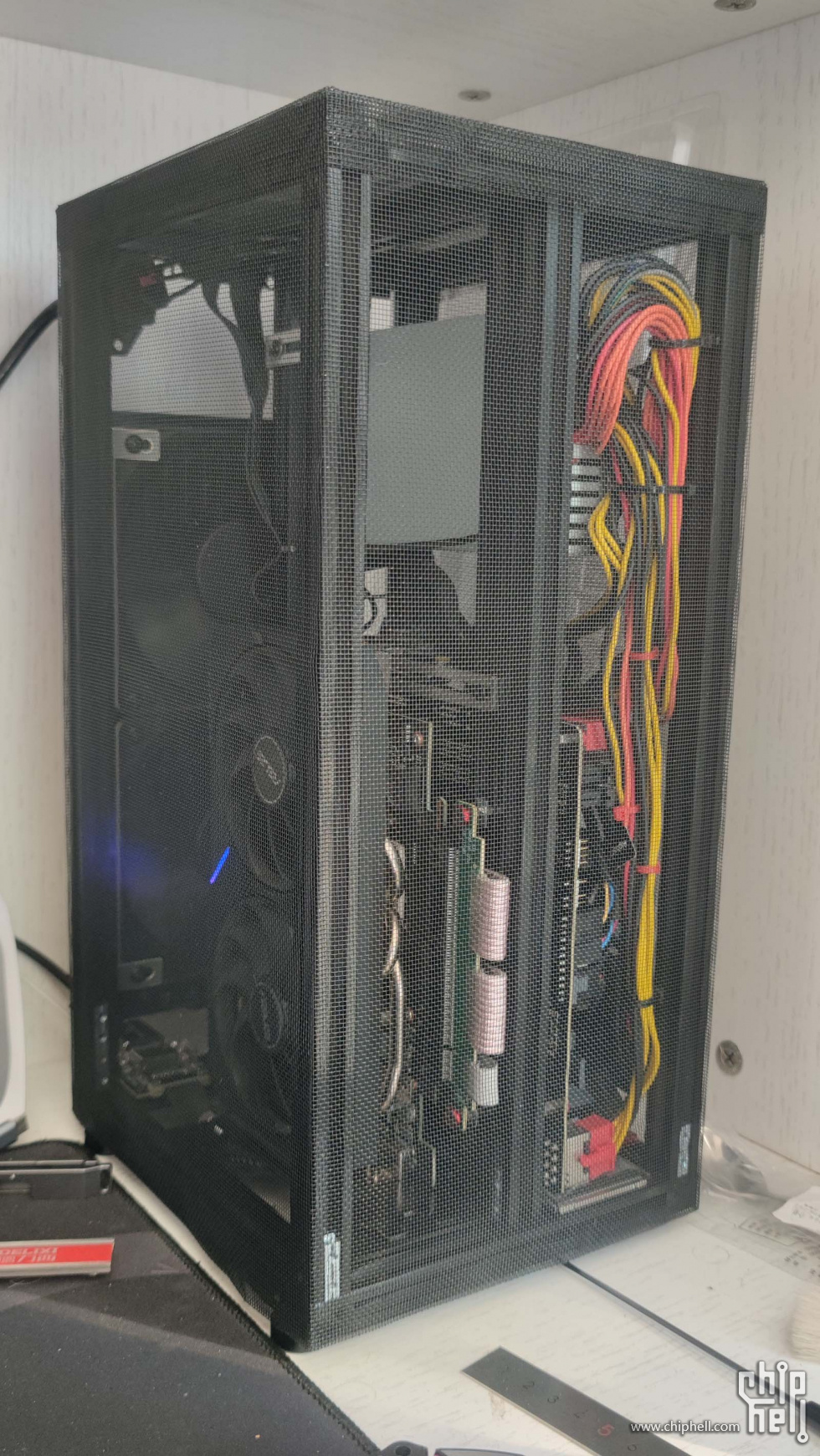

顶部也有防尘网，只有底部和背面没有

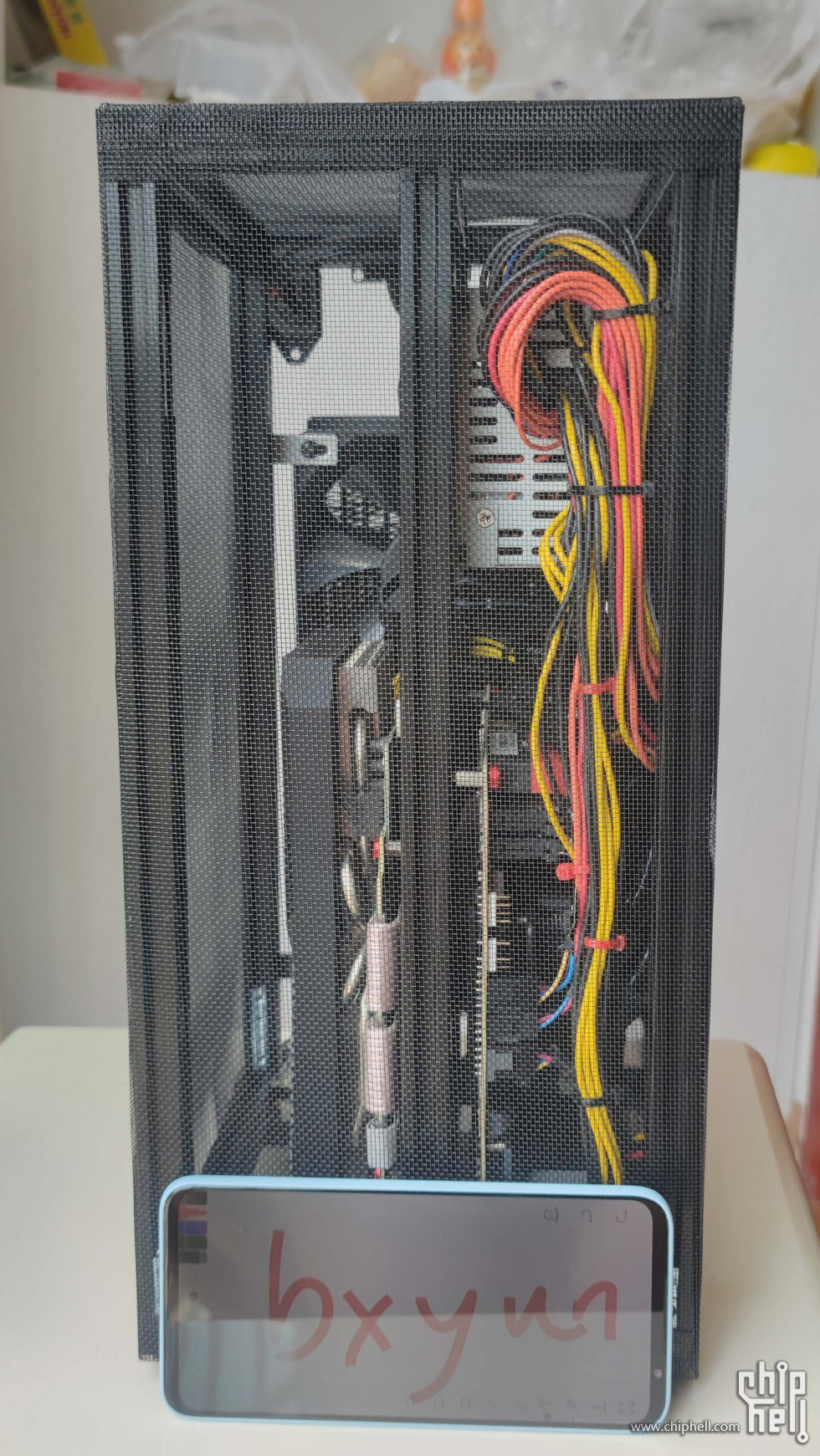

装好开机，从此告别闷罐和积热
