sata转ngff 麻烦帮我看看这几款哪个方案相对稳定(已经搞定啦)

VincentHu · 发表于 2023-8-20 19:30

本帖最后由 VincentHu 于 2023-8-20 19:47 编辑

目前我有一个一模一样方案的  第四张图  这个板子,  sata转msata 一直用挺好  不知道这个怎么样

想让大家帮我看看  这四张图,  到底区别在哪有没有哪个相对好点这一说

多谢多谢

\

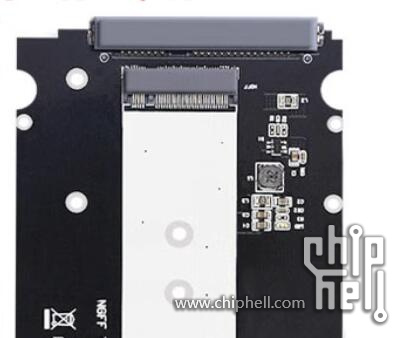

第一种

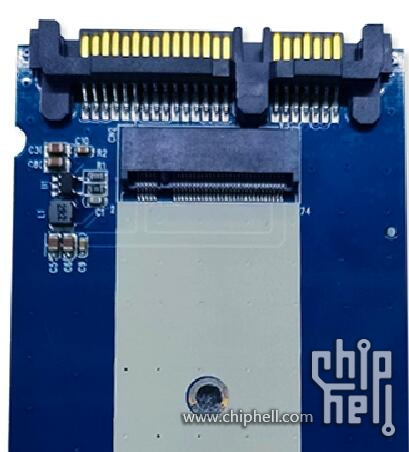

第三种

第四种

我笔记本一个m2  一个sata 目前只剩下  sata转  ngff 已经买好了 ngff接口的sata  硬盘就差一个转接板

有三四种款式,  但是原件电容什么的方案不一样,  所以想让懂电路的帮我看看

相对来说哪个理论上稳定我感觉有一个方案  多了俩很大的电容,  不懂哪种相对好点

VincentHu · 发表于 2023-8-20 19:32

在线等呀在线等

Phil_Libra · 发表于 2023-8-20 19:37

不用芯片的转接，买个牌子硬一点的保证PCB和接口质量就好了。

tide~ · 发表于 2023-8-20 19:38

数据通道都是直联的，无需转接；也就是供电有个5V转3.3V；理论上一样，就看运气

VincentHu · 发表于 2023-8-20 19:39

Phil_Libra 发表于 2023-8-20 19:37
不用芯片的转接，买个牌子硬一点的保证PCB和接口质量就好了。

多谢多谢明白了

VincentHu · 发表于 2023-8-20 19:40

tide~ 发表于 2023-8-20 19:38
数据通道都是直联的，无需转接；也就是供电有个5V转3.3V；理论上一样，就看运气 ...

多谢多谢明白了

gaoyi124 · 发表于 2023-8-20 19:43

什么电容都是噱头,没用,sata转msata是直转,m.2的sata协议也是直转,买最便宜的就行了,当然,你得知道nvme的盘没法转sata

VincentHu · 发表于 2023-8-20 19:47

gaoyi124 发表于 2023-8-20 19:43
什么电容都是噱头,没用,sata转msata是直转,m.2的sata协议也是直转,买最便宜的就行了,当然,你得知道nvme的盘 ...

太好了明白明白, 我就是专门买的sata协议 m2外观那种那我就知道了

yuri_2234 · 发表于 2023-8-20 20:01

买过两块，给个建议买不要带灯的，主要是太亮太烦了，动不动就闪。还有这些东西做工只能说一般，有块用了快一年的上面的电感就开始叫了，还好丢到nas上的不然吵死了

VincentHu · 发表于 2023-8-20 20:16

yuri_2234 发表于 2023-8-20 20:01
买过两块，给个建议买不要带灯的，主要是太亮太烦了，动不动就闪。还有这些东西做工只能说一般，有块用了快 ...

我到时塞在笔记本里面我是嫌便宜sata 太慢了, 读写大量小文件的时候, 特别慢
我寻思买个 ngff的sata试试看能不能快点但是我买的是最便宜的幻隐的那个200

建议柠檬 · 发表于 2023-8-20 20:38

https://item.jd.com/62037594934.html

我用的这个，省事儿

奥笔记本啊
那没事儿了

ttsammammb · 发表于 2023-8-21 01:35

杂牌sata协议盘都不靠谱，我选择上sata企业级，新的系列功耗没老盘高了

VincentHu · 发表于 2023-8-21 01:49

ttsammammb 发表于 2023-8-21 01:35
杂牌sata协议盘都不靠谱，我选择上sata企业级，新的系列功耗没老盘高了

我把一部分预算花在笔记本的另一个 m2上了, 买了个三星9a1 1t的
剩下两百多, 就用在这个sata上了经费也确实有限, 我一直都想买镁光那个mx500 1t的现在370 一直都没舍得买买了个幻隐的 200 1t的加在转接卡上 , 用用看看

VincentHu · 发表于 2023-8-21 01:50

建议柠檬发表于 2023-8-20 20:38
https://item.jd.com/62037594934.html

我用的这个，省事儿

这个可以留着以后做全闪 nas用我现在是用这个sas线接了一个服务器硬盘笼机头直接接在我一个台式机上, 当文件服务器

mdes74 · 发表于 2023-8-21 13:01

还是区别的，在5V-3.3V 电路上，
线性降压噪音小但供电电流超过1A后发热量大台机　小容量可用
DC/DC 基本不怎么热，但电源噪音纹波大　需要额外处理
我自己用的DC/DC 但在添加了不少钽电容和陶瓷电容

VincentHu · 发表于 2023-8-21 15:22

mdes74 发表于 2023-8-21 13:01
还是区别的，在5V-3.3V 电路上，
线性降压噪音小但供电电流超过1A后发热量大台机　小容量可用
DC/DC ...

老哥你的意思是说第二张图, 有两个很大的大电容那个滤波方面会好点?

gigaturn · 发表于 2023-8-22 13:03

第二个是LDO的，其他DC-DC

mdes74 · 发表于 2023-8-22 15:22

VincentHu 发表于 2023-8-21 15:22
老哥你的意思是说第二张图, 有两个很大的大电容那个滤波方面会好点?

是的线性电源噪音小但发热量高

VincentHu · 发表于 2023-8-22 20:30

gigaturn 发表于 2023-8-22 13:03
第二个是LDO的，其他DC-DC

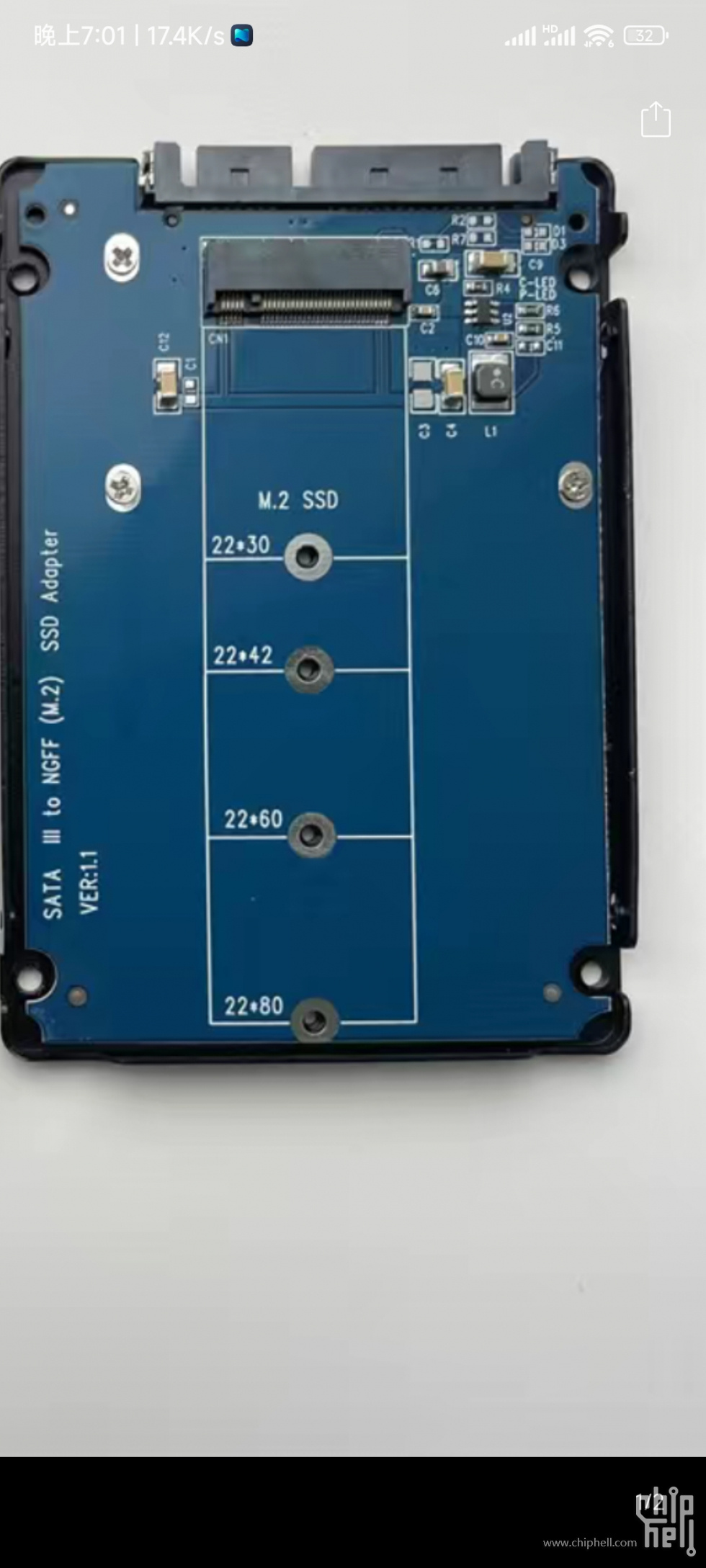

老哥我最后买了这个, 因为这个有配套的金属壳, 我想着贴导热垫温度能好点

能不能麻烦帮我看看 , 这个怎么样
