本帖最后由 suicaoya123 于 2023-8-27 15:12 编辑
----------------------------------------开车群号:159864332目前70+人入群--------------------
默认会用这个背板做一个整体nas设计，到时候可以看我的bom表抄作业自己组：
车开的是背板车，不是NAS车!! 价格大概1k内=核心背板+sata背板（可能是选配）
不挣一分钱，按付款记录平摊任何费用，
所以我不提供服务，开车只是乐趣，风险自负，愿者上车，尽量开好车。做出来怎样就是怎样，大家都是一样的。 但画板的是知名画板大神(你常见的开源pcie转接板就是他做的，不要怀疑实力)和大神御用板卡奸商制作验证的。（由奸商提供有限板卡售后，未定）
(大佬觉得天马行空不想理，正找其他大神看看能不能把车开好)
自己有diy想法的，可以上车这个背板或者自己拿开源图纸自己魔改配置任何东西。反正接口管够这个板子够你折腾任何玩法。 这个板子可能只开一次车，后面看心情主业不是这个也不挣钱，后续可能有奸商继续出板子或者咸鱼有人打印壳子，但不好说。
----------------------------------------------------------------------------------------------------------------
这是什么东西：只要你的主机有nvme pcie3.0x4插槽，就可以变出超多满血u2盘的拓展箱子。
主要设计思路：/一个随时可以插任何主机设备就能用的高速多盘位硬盘盒子。
/所以不用纠结cpu配置问题，彻底释放cpu瓶颈，不行就换u。
这是什么原理：plx芯片可以无中生有多条pcie，可以理解为南桥hub，1变n个pcie
做这个的原因：
1.找不到u2的nas，没法好好利用洋垃圾u2。
2.受到qnasmini灵感全闪也安静。
3但是很多小板子2.5g口连sata都用不满，有点浪费固态。
4很难找到通道多的主板接多个u2，低功耗u的甚至都不用想用u2，而且自己买拆分卡组装起来体积很大集成性和稳定性难说。
5天下苦群晖久矣
------------------------------------------------最新方案------------------------------------------------- (更新换掉的会原文贴到后面按时间留档纪念_图片大可能删图，帖子大小有要求，文字不变。)
由ab大佬提供省成本思路，改进了这个版本使用单背板。
![`]BFWRX26E5B@SEOEQF1TQD.png](https://static.chiphell.com/forum/202308/27/132519kr7q5u97y5u7927r.png "`]BFWRX26E5B@SEOEQF1TQD.png")
芯片：plx8748（48条pcie总线） 板子组合形式：单背板
核心板通道配置：
Pcie3.0 8x主板互联总线 ；8 *U2 +1* SFF8654_8I（or 2*SFF8654_4I ） （其中打算1个u2做可切换成背板4i的形式，开关拨动码切换，看情况 / 因为预想是3个x4用于拓展是最完美的 ，1个x4给万兆，1个x4转6sata，一个x4可能拿来套娃或者干别的。）
以下是目前机箱面板盘位配置：主机(8)+副机(6sata)分离机箱方案不喜欢太大的直接不要6sata小机箱就很迷你
预留一个空间可以由一个m2转pice底座插半高的卡 打算用cx2241a+转接卡那种短卡。大卡太长不支持。
预设机箱大致大小：
主机箱（≈21*17*15cm）
副拓展机箱（≈10*17*15cm）
准备用这个u板子作为默认配置，4700u es, 跑25g家用应该性能管够了 带2个x4 nvme
大致写了个背板需求表格
---------------------------------------------另外94楼提醒大家不要上当受骗哦 <直达连接>------------------------------------
如果正式方案出来。 可能是这样的。
所有费用按车价平摊-按支付记录来。可以自己查证。
全款-做板子-到手- 做板子的负责售后---
我这没售后，愿意的上车，大家考虑好不要上当受骗,江湖险恶，骗子奸商很多的。
另外，其他"奸商""二道贩子“，难道人家做板子挣辛苦钱钱，也不行吗，某些人你脑子只有公益别人就不用活了？不违法买卖自由你管得着，笑死。
-------------------------------------------------------------------------------------------------------------------------
---------------------------以下可以不看，是按时间的进度记录的思路日志，仅仅是个人想留着--------------------------------
准备定制个plx8748核心板，专门nas用的，8654 8x或者oculonk 4k接主板端。
cpu主板里可以用m2转出8654或者oculink的。反正主板端总线出口最小得4x.满足万兆毫无问题。

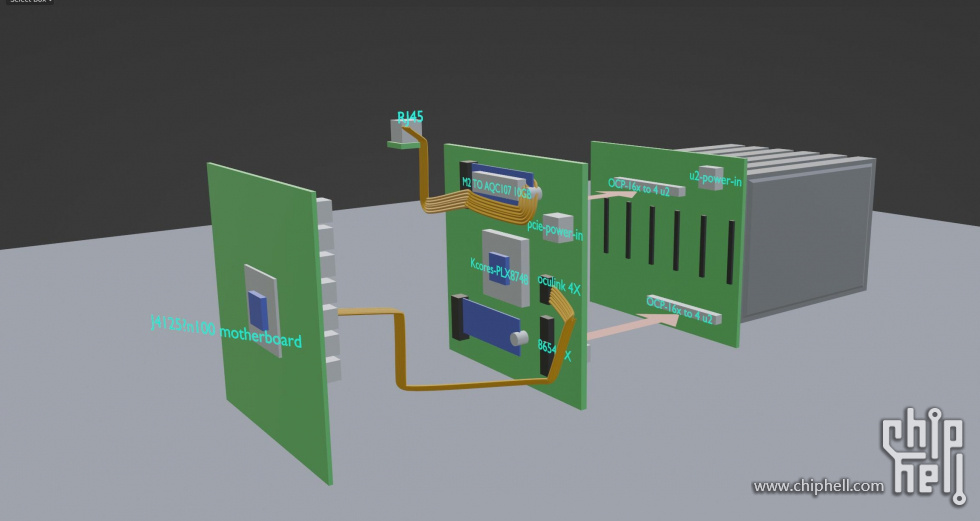

方案1:如上面的图(在前面的是主板自己买，中间是核心板。后面是背板)。2个m2满血加6个u2 4x满血背板。m2可以小巧转aqc107万兆卡。
方案2:或者就是直接出来8个满血u2，
方案3:或者16个u2的背板x2速度满足刚好万兆上限10g就行。
(因为总线4x如果网卡接到另外的m2口或者pcie。理论上pcie3.0x4速度可以搞超20g网卡。加满血3.0x4m2)
这样的一个核心板子标配上面的背板。出口是ocp的，喜欢啥背板自己还能定制。
这样做的好处就是，可以随意挑选你喜欢的nas cpu主板了。基本上随便低功耗也行，高性能也行。不再受限制于pcie数量相当于是随便可以做全闪万兆模组了。
觉得上面哪个方案好用？
最近组万兆的想法，有人要吗？多少钱你会买？搞个众筹不知道有没人要。这样就可以随时用大船u2了。
价格估计一千左右包括背板，有意的可以先qq群看看有人有意向不也可以讨论
44楼老哥总结太到位了。
''SSD，网卡什么的都接在PLX上，只有PLX负责跟CPU通信，所以随便什么主板只要有PCIe就能用。。。这是把PLX当成南桥在用了？挺有意思的想法。。。''
估算了下功耗。
8盘sn640 7.68=7*8=56w.
核心板12w平均状态=12w
cpu主板50w最高状态=待机20w，看情况，
全部估计得最少80w瓦待机状态了。
-------------2023/8/22/--------
最新方案
考虑到设计难度。布线，稳定性要求等等。考虑做成u2芯片集成单板子。
考虑拓展性，做了2个m2.
现在方案12盘位:
6个满速u2+2个满速m2。2个m2很多配件可转6个sata和转一个万兆。(甚至套娃转多一个这个背板)
连接主板速度8x。(考虑空间16x暂时没打算，看后面空间情况)
集成电源转换,dc直接转给u2 ，风扇等等
欢迎提供建议。
成本大概摸了下，1000以内，芯片背板+sata6拓展板。不挣钱，也不为挣钱，图一乐，做出来多少就是多少。到时候开源
---------------------------2023/8/22/----------------------
由于准备做成8x入口，多8条可以做成拓展。
方案是：
7个u2 3个m2.(都是满血pcie3.0x4)
默认壳子是装7u2+6sata的。想多来点sata可以用1个m2转多6个自己做壳子。那就是7u2+12sata了 剩下一个给万兆网卡。电源得自己安排好功耗。采用dc接入。
后续设计大致外壳。
有可能会有一个没带主板只有核心板部分的箱子。
可能有人直接把线接到电脑也说不定呢。。或者套娃到m2_3
-----------------------------------------------2023/8/24-------------------------------------------------
芯片：plx8748（48条pcie总线）
核心板通道配置：
Pcie3.0 8x主板互联总线带宽 ；7*u2 +3*M.2 (共40条带宽，每个都是满血 pcie3.0x4)；
以下是目前盘位配置：14盘位
7*U2+7SATA，预留一个空间可以由一个m2转pice底座插半高的卡。
另外：默认m2是拿来转接拓展其他功能的。
m2_1（默认插1转6sata转接芯片配合机箱设计+主板1sata=7sata）

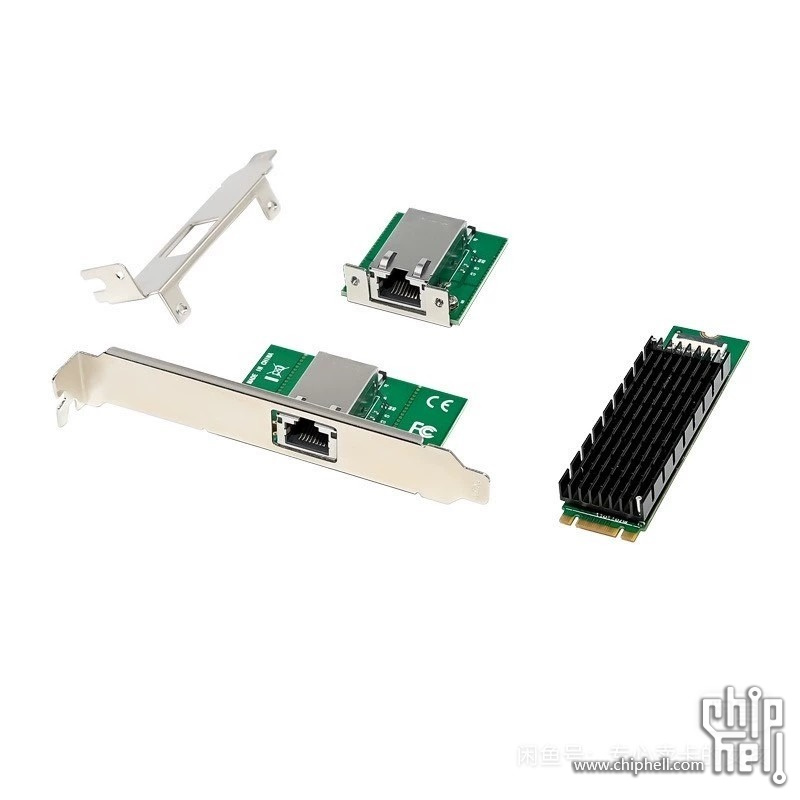

m2_2（装m2万兆网卡或者拓展成pcie槽位加装10g,25g,40g网卡）
m2_3（随意，可以用这个plx箱子继续套娃，也可以装一个m2硬盘）

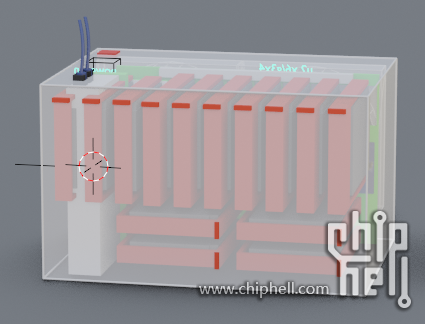

预设机箱大小：
31cm*19cm*18cm（大概就是加长版1.5个ds920的大小）

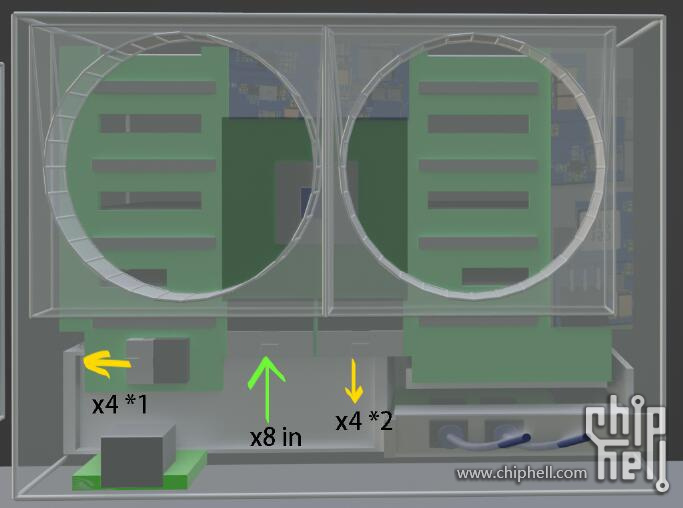

--------------------------------2-23/8/26-------------------------------------- 板子组合形式：核心板+背板(2 pciex16 插槽直插)
（这样方便散热直接背板2个风扇对孔吹的）
核心板通道配置：
Pcie3.0 8x主板互联总线 ；7*u2 +3*M.2 (共40条带宽，每个都是满血 pcie3.0x4)；
以下是目前机箱面板盘位配置：主机(7+2)+副机(6sata)分离机箱方案
不喜欢太大的直接不要右边6sata就很迷你了
7*U2+2SATA，
预留一个空间可以由一个m2转pice底座插半高的卡 打算用cx2241a+转接卡那种短卡。大卡太长不支持。
另外：默认m2是拿来转接拓展其他功能的。
m2_1（默认插1转6sata转接芯片配合副机箱加盘位）
m2_2（装m2万兆网卡或者拓展成pcie槽位加装10g,25g,40g网卡）

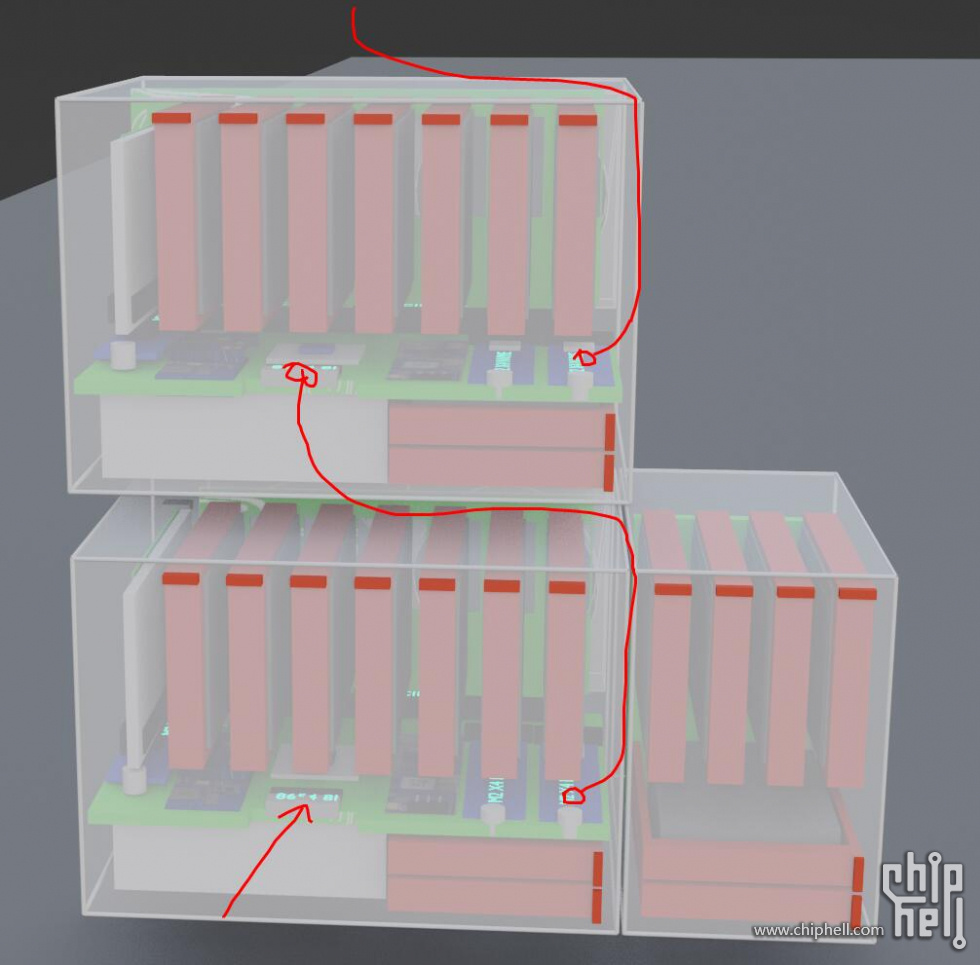

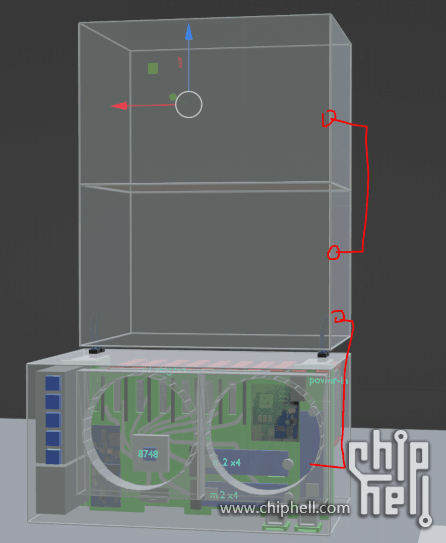

m2_3（随意，可以用这个plx箱子继续套娃，也可以装一个m2硬盘） 套娃~
预设机箱大致大小：
主机箱（≈21*17*15cm） 副拓展机箱（≈10*17*15cm）

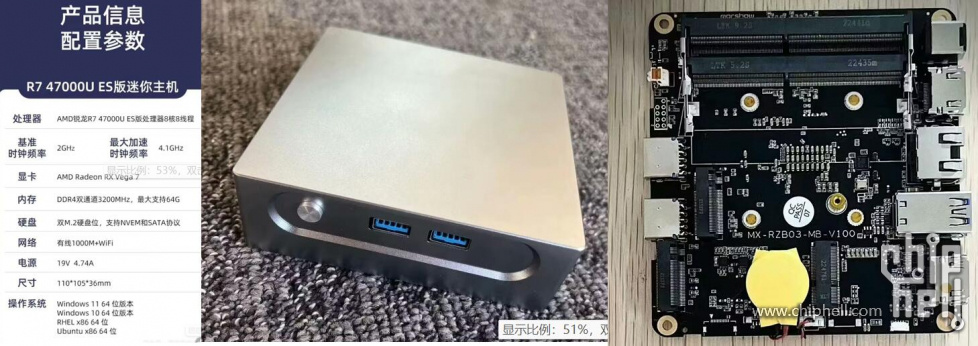

准备用这个u板子作为默认配置，4700u es, 跑25g家用应该性能管够了 带2个x4 nvme
|
