想不到海盗船的12VHPWR 线两种规格除了线材外，规格都不一样

avalanche · 发表于 2023-8-23 00:08

本帖最后由 avalanche 于 2023-8-23 00:10 编辑

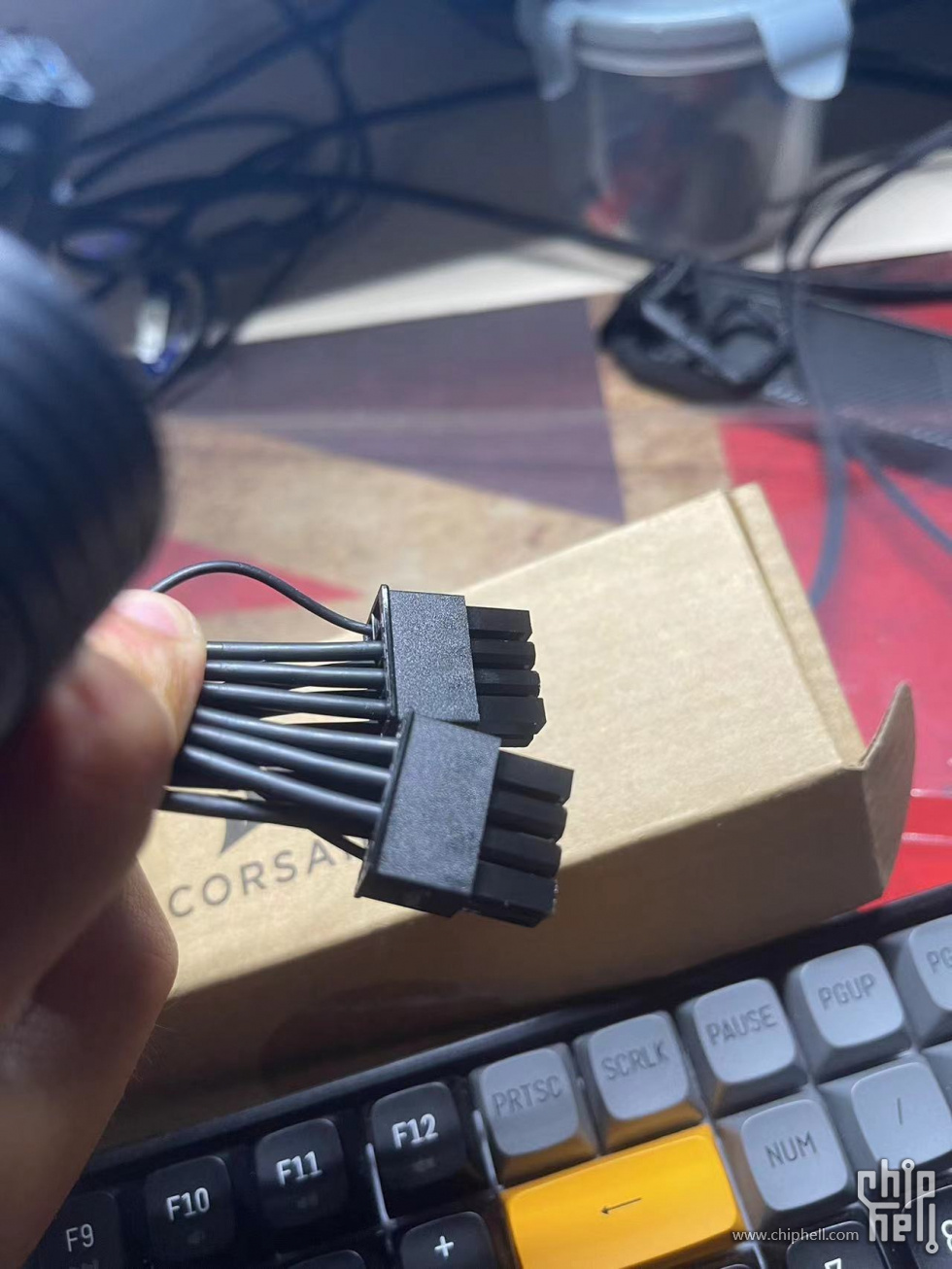

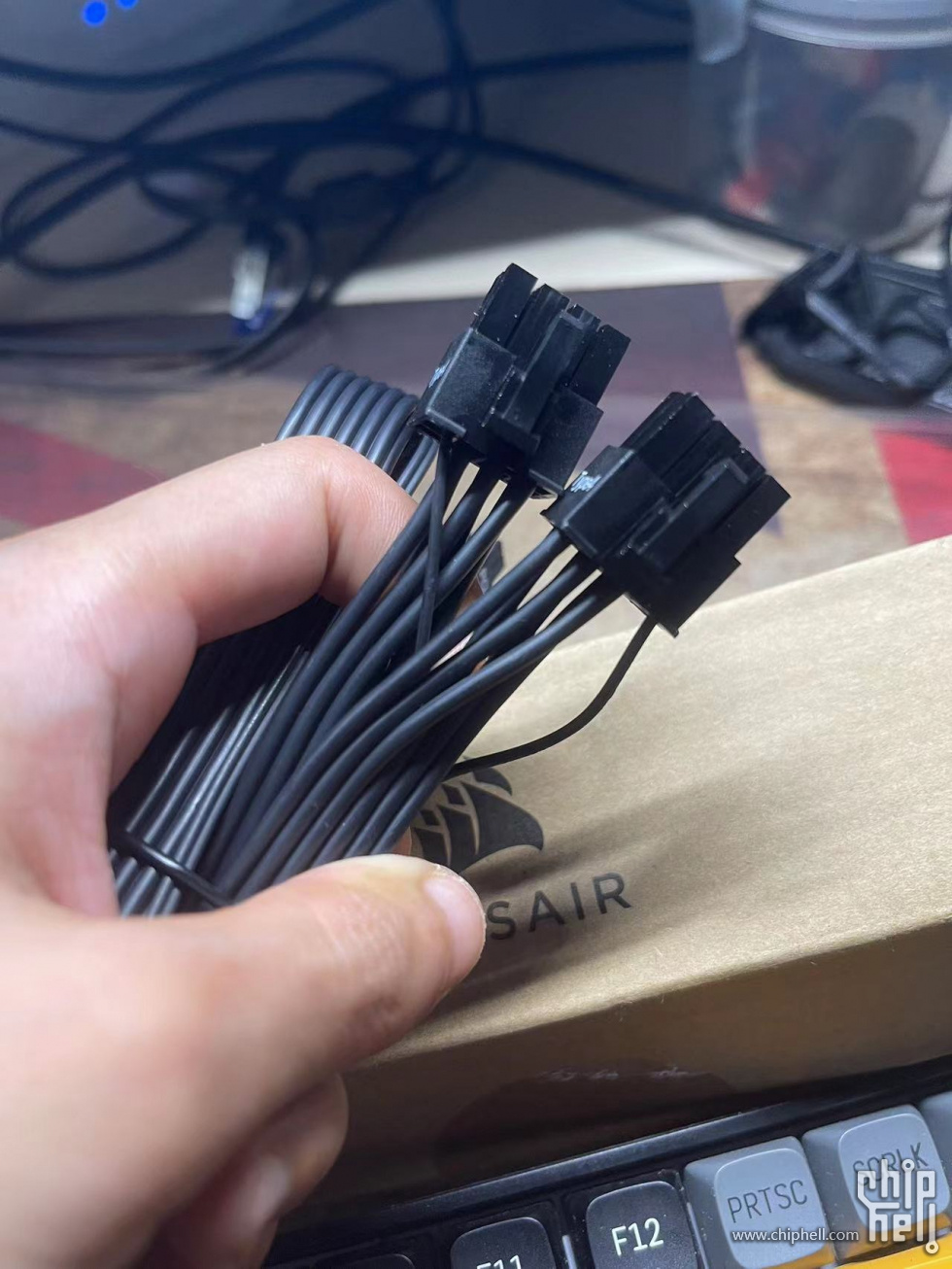

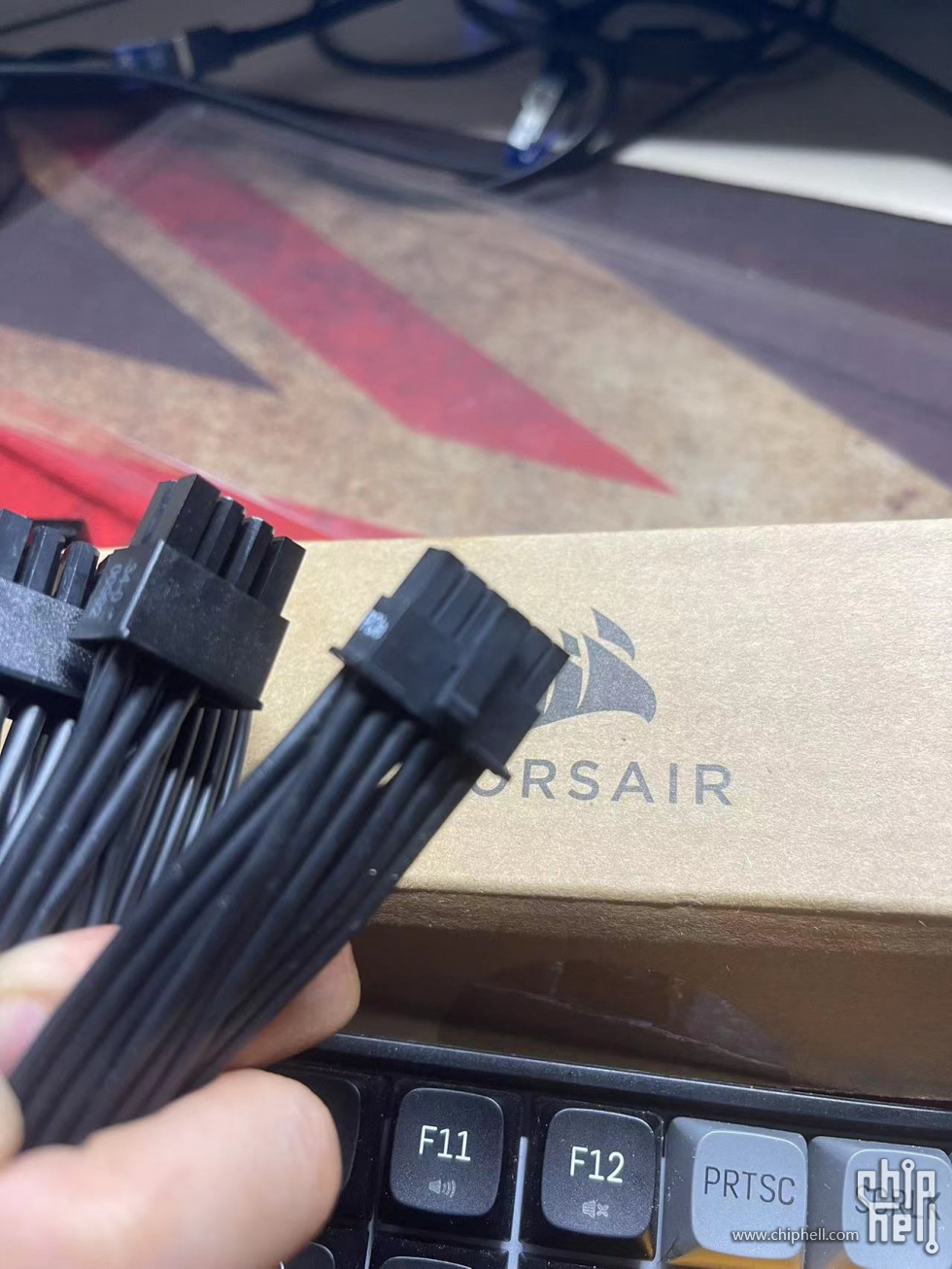

今天刚收到定制的16pin的线，本来想当然16pin一分二是直接16分两股8pin，结果发现8pin这边只接了6pin（原来的普通8pin定制线是接了7pin）
然后就去贼船官网看了看官方的线是怎么做的，一看吓一跳，普通版和premium版除了一个是硅胶，一个是编织（or压网？）的线材区别外，接法都不一样，普通版的官网宣传图和我手上的定制线差不多，电源端只接了6pin，premium版则是接了7pin
编辑：刚看了油管上的普通版开箱，接法和premium版的宣传图一致，这下更懵逼了

avalanche · 发表于 2023-8-23 00:14

所以我这线到底能不能用

要不是itx塞不下，我也直接买海盗船官方的线

avalanche · 发表于 2023-8-23 08:20

顶一顶

星辰柯博文 · 发表于 2023-8-23 09:15

12pin分成2个6pin就够了。

sam_no90 · 发表于 2023-8-23 10:10

本帖最后由 sam_no90 于 2023-8-23 10:12 编辑

应该就是图做错了

海盗船的美工瞎做图不是一次两次了

上次还给ATX电源的图片贴SFX的标签、

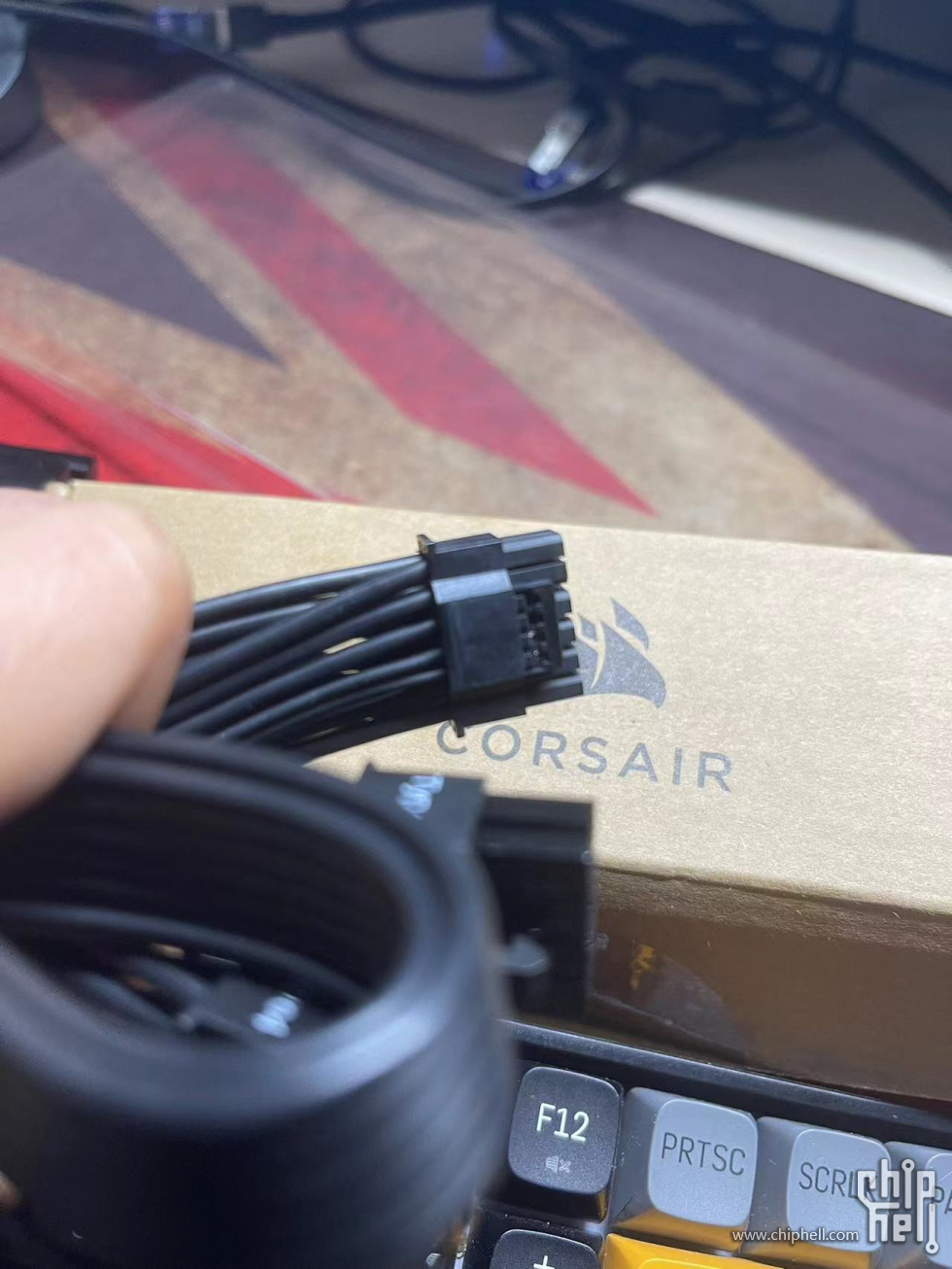

你说多根线，那就是上面四个小插针的后面两个，这两个都是接GND

avalanche · 发表于 2023-8-23 11:19

sam_no90 发表于 2023-8-23 10:10
应该就是图做错了

海盗船的美工瞎做图不是一次两次了

那两个多的从4pin引出来的细线是GND？

zjmttt · 发表于 2023-8-23 11:24

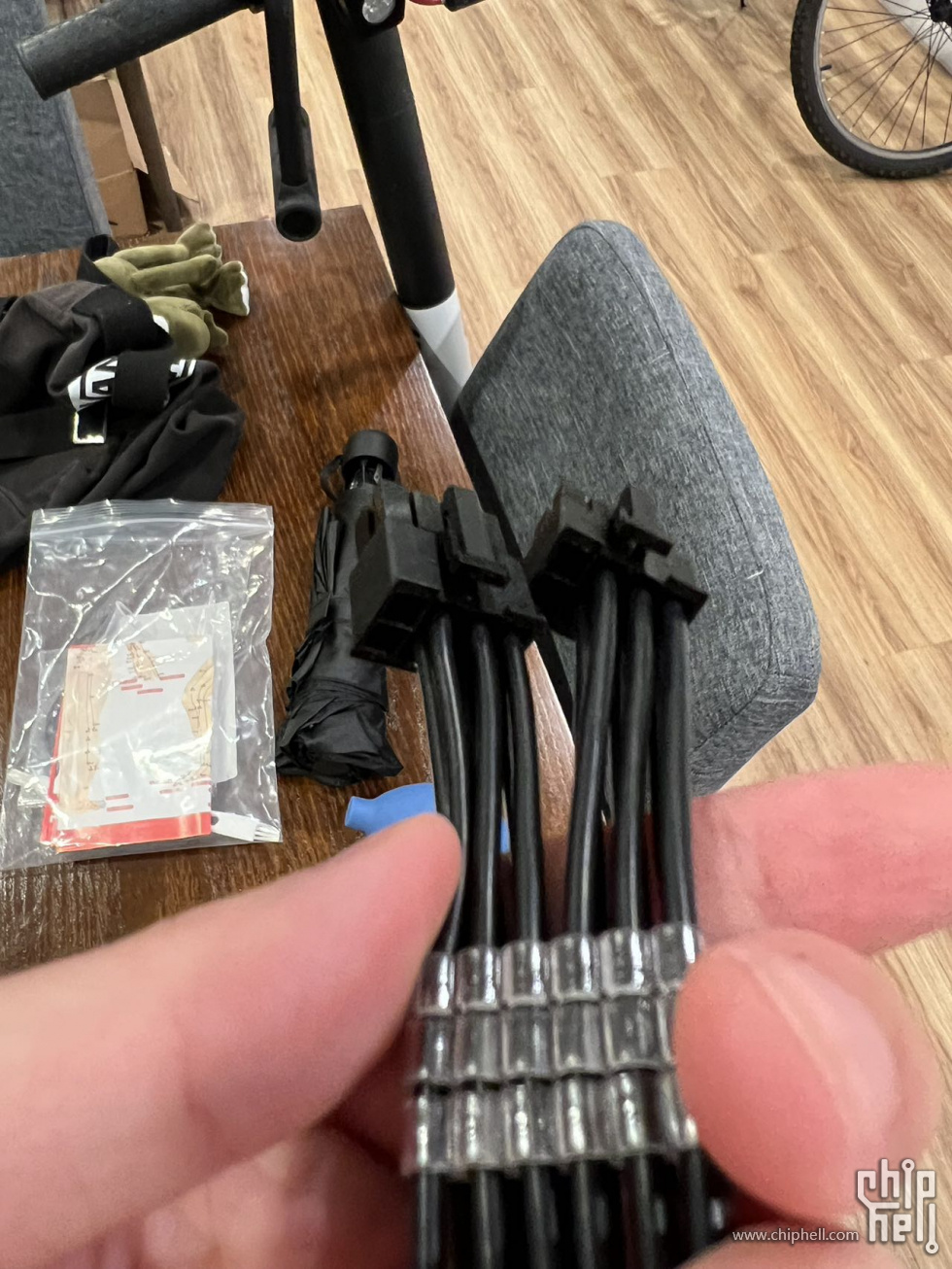

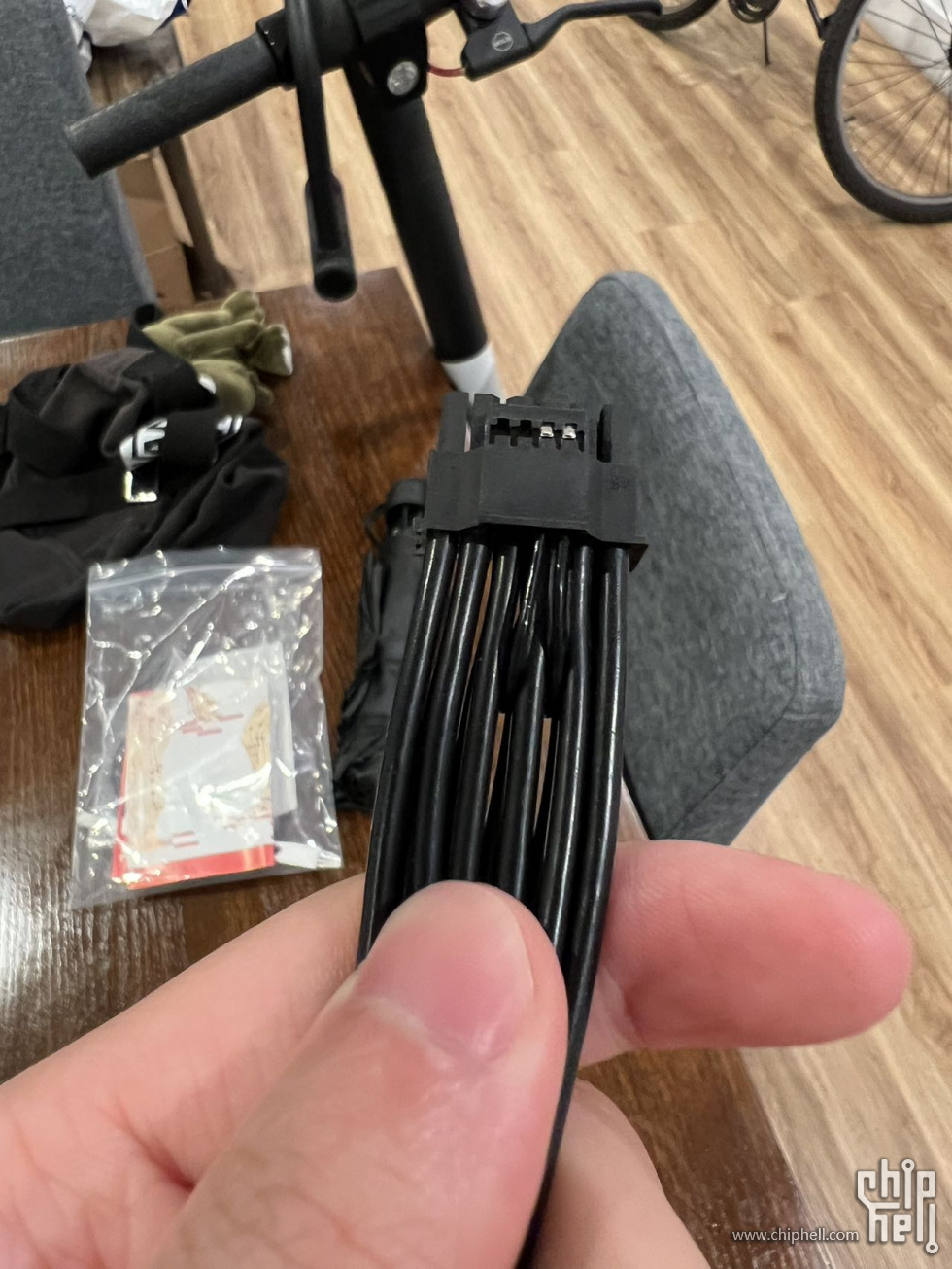

是这样，我还分了3根8PIN，实际每根只有4条线，我用起来是没啥问题，因为我那个卡是450W锁死的。

sam_no90 · 发表于 2023-8-23 11:30

avalanche 发表于 2023-8-23 11:19
那两个多的从4pin引出来的细线是GND？

需要接GND

InSee · 发表于 2023-8-23 11:32

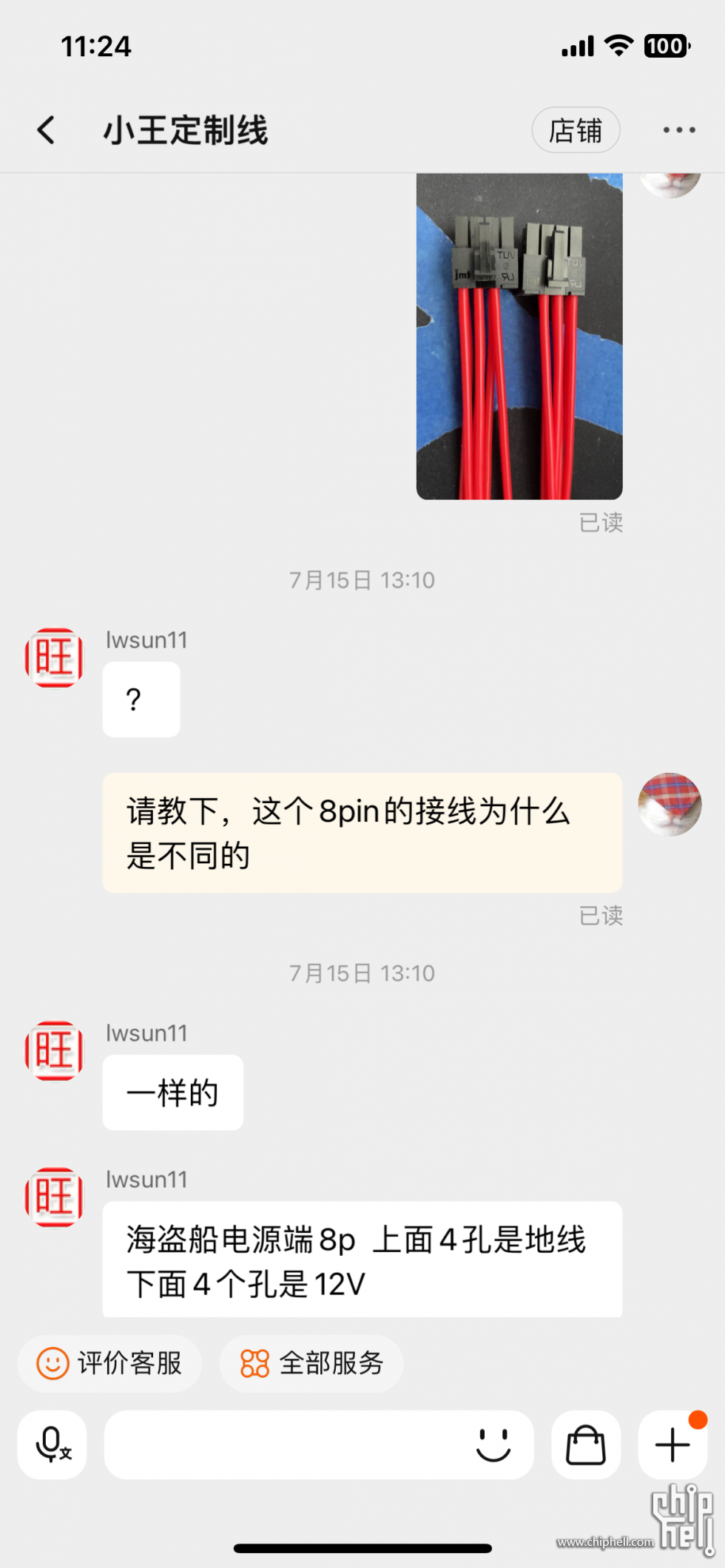

之前找做双8转16pin的定制线，双8接法都不一样，还问了下

avalanche · 发表于 2023-8-23 11:54

InSee 发表于 2023-8-23 11:32
之前找做双8转16pin的定制线，双8接法都不一样，还问了下

这，你的接法和我的也不一样……真就百花齐放的接法

TWSzzz · 发表于 2023-8-23 19:25

没区别，信号接地就可以跑满600W了
目前16PIN实际接线也就接了14PIN，2PIN的信号不管接哪边的地线都一样的

Jutean · 发表于 2023-8-23 19:42

希望能帮到你

avalanche · 发表于 2023-8-23 20:24

Jutean 发表于 2023-8-23 19:42
希望能帮到你

所以海盗船的普通版的宣传图真的有问题
