关于风冷散热的效能提升~

nApoleon · 发表于 2023-8-26 21:31

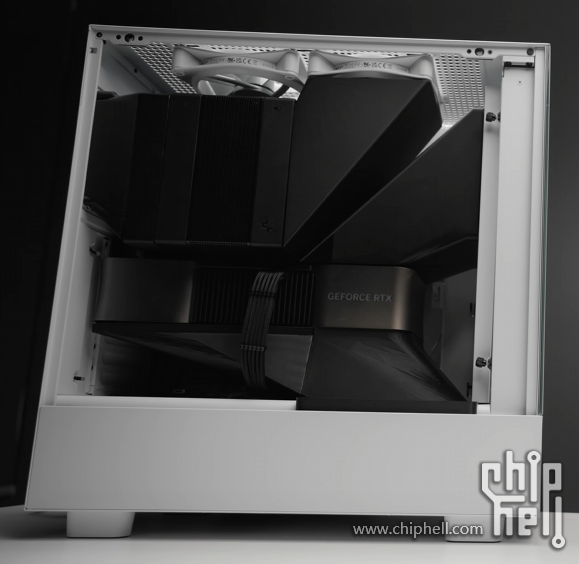

AU小哥最近的一个视频里弄了自己3D打印的导风管,虽然实测效果很棒,但我觉得依然有必要展开说下这玩法的思路~

给风冷加装导风管我印象中是Thermalright创始人时代最早先玩的,大概是2006年,搭配自家的散热器,但注意,仅限出风.

我的理解是,出风的导风管是没毛病的,增加排风(热风)效率,更快速地将机箱内部发热体的热风排出机箱外,简直"万德佛",但进风也用导风管?不合适,因为机箱内部发热原件并不只是CPU/GPU,其它元件例如主板供电例如内存再例如最近的SSD,它们的发热依然不可忽略,因此如果将进排风统统都用导风管的形式,看似效果有了CPU和GPU的温度低了,但其它机箱内的原件温度大概率就提升了.
我是真的很希望有人重拾Thermalright当年排风导风管的思路,给各种风冷塔式来一套,这玩意是真的简单粗暴但却效果立竿见影~

jjq00812 · 发表于 2023-8-26 21:33

DIY就是有意思在这种地方

神棍儿 · 发表于 2023-8-26 21:48

本帖最后由神棍儿于 2023-8-26 21:58 编辑

还是改机架吧

倒风槽的初衷就是不干扰各部件都能吸入常温，机箱包裹起来形成闷罐效应，做温度测试都知道开放平台比机箱温度低很多

in8375 · 发表于 2023-8-26 21:49

那这样我就想垂直风道，显卡横置，每路都有新鲜新鲜的风，大致上也不需要管路，核心就是避免cpu散热器吸收显卡的大量废气。

nApoleon · 发表于 2023-8-26 21:54

in8375 发表于 2023-8-26 21:49
那这样我就想垂直风道，显卡横置，每路都有新鲜新鲜的风，大致上也不需要管路，核心就是避免cpu散热器吸收 ...

"避免cpu散热器吸收显卡的大量废气“
现在知道当初OTES散热器有多出色了?

manysu · 发表于 2023-8-26 21:54

开侧板吧，定期除尘。

hellol1 · 发表于 2023-8-26 21:59

nApoleon 发表于 2023-8-26 21:54
"避免cpu散热器吸收显卡的大量废气“
现在知道当初OTES散热器有多出色了?

所以当年EVGA玩的越肩OTES没了挺可惜的。。。

in8375 · 发表于 2023-8-26 22:01

hellol1 发表于 2023-8-26 21:59
所以当年EVGA玩的越肩OTES没了挺可惜的。。。

以前是给主板插上显卡，现在是给显卡插主板

nApoleon · 发表于 2023-8-26 22:02

hellol1 发表于 2023-8-26 21:59
所以当年EVGA玩的越肩OTES没了挺可惜的。。。

这个事情也要分两层来说,一来GPU确实发热和功耗越来越高,OTES无力回天了,但反过来说,踏嘛的中低端GPU没有多热啊,为什么不出OTES散热器的?归根结底,还是成本太高...

hellol1 · 发表于 2023-8-26 22:16

in8375 发表于 2023-8-26 22:01
以前是给主板插上显卡，现在是给显卡插主板

对啊，主要显卡这玩意儿上下限差太多了。。。没需求的集显就很好，有需求的顶级独显直接吃掉一半以上的功率，恨不得CPU才是扩展卡。。。

gaoyi124 · 发表于 2023-8-26 22:22

全封闭机箱的话,这样是真不错,但是侧透机箱的话,这个太逆天了

infish · 发表于 2023-8-26 22:55

38°机箱设计曾经还很风靡呢，不知道是因为被塔式干掉了还是被侧透干掉了

laiz9 · 发表于 2023-8-26 23:31

infish 发表于 2023-8-26 22:55
38°机箱设计曾经还很风靡呢，不知道是因为被塔式干掉了还是被侧透干掉了

记得还是E2140那时候，38度机箱和我的TT五彩凤梨很配

mqwxp · 发表于 2023-8-26 23:57

现在流行背插，RGB，纯白

风道，散热，不存在的，先骗你买了再说

大光光 · 发表于 2023-8-27 00:08

本帖最后由大光光于 2023-8-27 00:25 编辑

广义概念来说，水冷和这个差别，就是导热方式差别：用水管/风管定向导走热量

noairhere · 发表于 2023-8-27 00:13

本帖最后由 noairhere 于 2023-8-27 01:36 编辑

刚看完那个视频实际上视频里面还有一个进风和一个出风来降低机箱内其它部件的温度
还有实际也是cpu吃了显卡的热“尾气”这个明显的降温应该是因为前进风单独风道保证了进风空气的温度不至于太高
我倒是觉得这个怎么设计得美观才是难题
突然脑子有了一个画面背插拔线做到了后面然后前面又多了各种导风管

阿萨辛 · 发表于 2023-8-27 00:13

这不就是HP DELL之类的服务器机箱导风罩模块吗，公司一台老掉牙的双U HP的服务器就是这样的..

大地飞鹰 · 发表于 2023-8-27 00:26

服务器不就是这样设计的嘛？

qveydjdy · 发表于 2023-8-27 00:28

太丑了，颜值暴跌

gbawrc · 发表于 2023-8-27 00:29

提示: 作者被禁止或删除内容自动屏蔽

fangl2002 · 发表于 2023-8-27 01:32

当年我也买过一个机箱，是侧板有个圆桶罩子把CPU散热器罩住，热量直接排出机箱的，但是实际效果非常拉跨。后来就再也没有在市面上看到此类机箱了。

Cyberaegis · 发表于 2023-8-27 01:35

提示: 作者被禁止或删除内容自动屏蔽

itck · 发表于 2023-8-27 02:06

利民当年那个排风管我曾经有一个，是橙色的。

sfh0525 · 发表于 2023-8-27 02:48

以前下压式散热时，机箱有专门针对U那里开孔甚至扣那里带个桶直接罩到CPU散热风扇上的。其实主板那堆原件，吃下压式散热器的尾气就差不多够了。没必要让CPU吃别的尾气，成出风口。不过还是下压式天花板太低，直接吃新风也不太行。

kingzfx · 发表于 2023-8-27 06:41

玩导流罩
玩不明白就和玩水冷，不管供电散热一样。
最后核心没问题，供电先挂了。

后面是汇流还是散流，也是有说道的

nApoleon · 发表于 2023-8-27 08:12

大光光发表于 2023-8-27 00:08
广义概念来说，水冷和这个差别，就是导热方式差别：用水管/风管定向导走热量 ...

这样理解好想也没问题...

tjmxxo · 发表于 2023-8-27 08:52

就公版卡风道能这么装，非公奶盖就没招了，照样给m2烤匀咯

nApoleon · 发表于 2023-8-27 08:53

tjmxxo 发表于 2023-8-27 08:52
就公版卡风道能这么装，非公奶盖就没招了，照样给m2烤匀咯

并不需要给显卡这样玩,让机箱内部的热量快速排出显卡的温度就下去了.

mhsk · 发表于 2023-8-27 09:31

吸冷风，不串行。

raiya · 发表于 2023-8-27 09:57

本帖最后由 raiya 于 2023-8-27 10:00 编辑

所以他留了两个进出的风扇。

不过我一直觉得进风扇意义不大。有意义的就是出风和直接吹热源的两种风扇。
