DIY DDR5内存主动式散热DDR5 64G 7000Mhz，使用ITX海景房机箱

KuraudoLogan

成品图：


。
使用机体：一个简单的32G*2 DDR5海力士ADie内存条通用超频方法 64G套条
CPU：13700K
主板：华硕B760i（好像是目前唯一支持DDR5的B760 ITX主板
内存：海力士 DDR5 32G*2 5600Mhz （京东华海思达ADie）
散热：VK C280 + 猫头鹰14cm PPC工业3000转
电源：华硕洛基1000W SFX-L
机箱：普力魔（MetallicGear） 210G（一个吃灰好久估计停产五六年了的机箱，竖装显卡，3.0延长线）
。

首先，这个机箱是个锤子邪教ITX，有着MATX的体积、顶部一体成型、电源为ATX且上置，是当年的海景房设置
可惜被我的大汉堡280给塞满了……
这是它安装前的样子

不知道水冷管安装的对不对，但好像反过来的话会出现气泡在水泵排不出去的情况，就当他是对的吧）
原本机箱设置是侧面出风360、正面280/360，所以冷排只能安装在前面板风扇上，然后汉堡对外吹风
侧面的装饰板可以拆除，但是我拒绝（为了遮住乱七八糟的理线
后部使用扎带固定了一个120风扇向机箱外部排风
电源的风扇向下以辅助排出机箱内热气（电源风扇的方向通常都是对着电源铁盒内部元件吹

。
华硕B760I有CPU_FAN、AIO_Pump、CHA_FAN三个风扇接口
水泵肯定接AIO，CPU_FAN我选择优先接原装的VK 14cm风扇，即最外侧的280，CHA_FAN则接给后部IO散热片旁边的12cm扇

。
目前风扇规格：VK14cm*2、工业猫14cm*2、AIO水泵、后部追风者12cm；明显还需要一个控制口才行
两个14cm PPC 3000转猫扇的总电流超过了一般风扇口的1A电流限制、不能直接用一分二插在主板上
不同规格风扇连接在主板一分多线上会导致主板Q-FAN识别错误
因此两个VK14cm风扇选择使用C280赠送的VK-Hub7连接，外部SATA供电
同时这孩子也参与4pinARGB的总控

。
而工业猫14cm*2则选择垃圾堆里翻出来的海盗船指挥官Pro进行控制，正好这个机箱没有USB2.0口，正好用上
控制器下的设备使用SATA供电，因此也不用担心功率问题
控制通过海盗船Corsair官方的iCUE应用程序调控即可，六个口和两个RGB口都可以用来分别控制，甚至还给了四个温控探头口emmmm
指挥官Pro的大小正好也可以塞在背面对应电源处的理线凹槽中

。
然后到了这个教程重量级的地方
还记得我说过这个机箱的内存是超频到7000Mhz的吗？对应的是极度增加的发热，再加上使用了铜马甲（TB@PCMaintainer），这一对内存条的重量达到了阔怕的300g
导热材料是泰吉诺US1200（TB@极客温控）

。
那么这样的内存，我们该如何进行散热呢？
我一开始的想法是使用热管，然后因为tb定制的高价直接毙掉
那如果不能用热管导出，那就只能被动转主动了
于是，请出我们的 建准4020 “涵道风扇”


。
使用游标卡尺测量主板到内存顶部的距离。由于ITX主板侧面有一个USB3.0的接口线，因此还需要高于线弯折后的顶点
最终测得60mm
然后将主板右上角螺丝旋出，测量螺纹长度和规格（不用测也没事，一般来说都是M3*4的）
由此得出需要购买的铜柱规格为M3*60+4

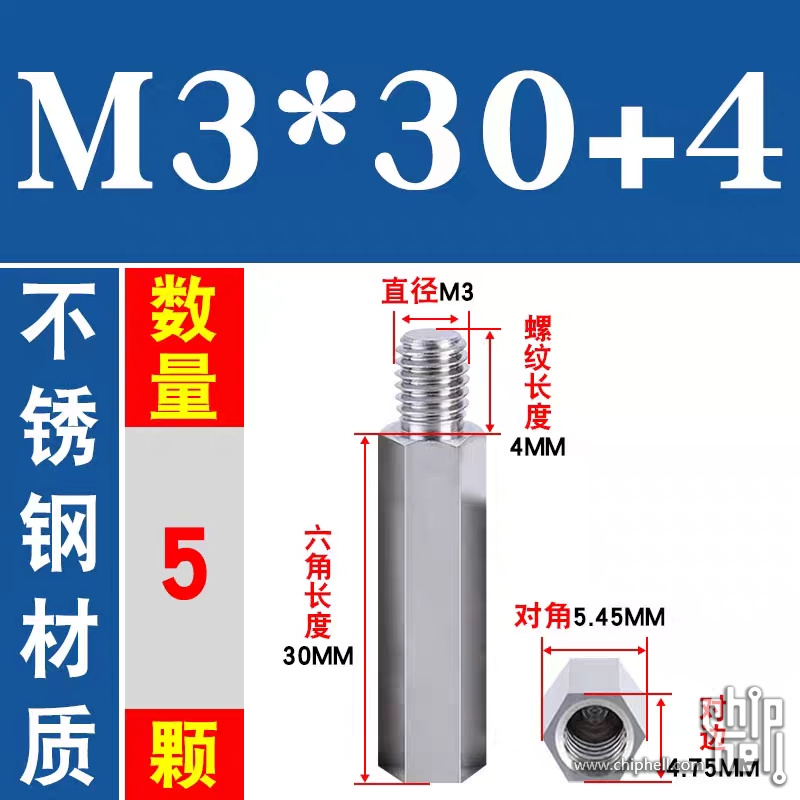

可TB上并没有这种规格的，所以灵机一动选择购买一份五颗M3*30+4的铜柱，将他们两两固定不就行了吗？


。
然后使用M3*24的螺丝加上一队垫片固定一角，然后用扎带将相邻两个涵道扇紧紧固定
由于VK C280的冷头水管阻碍，因此右上角仅固定了一个4020，右下角对应的地方则固定了三个
垂直于主板的这些风扇可以让两根内存获得同等的风量，相较于旧方案120cm风扇搭在冷头和主板24pin电源线上对内存侧吹，避免了单根温度过高的问题

。
最终结果：室温27℃下，待机温度29℃
运行MC服务器，分配32G内存的情况下温度为36℃

。
个人经验分享，仅供参考嗷

KuraudoLogan

erm，如果是ATX的话可以考虑使用5cm扇，或者乔思伯的NF-1，那玩意还有rgb来着，里面是俩5cm风扇

KuraudoLogan

不过这玩意emmm理论上还有改进空间，比如对于一些电源在主板右侧吊装的，可以使用6020涡轮鼓风机之类的，把出风口对着内存爆吹
入风口？用扎带绑在塔体上吃cpu尾气（笑）

iscity

8000转的绞肉机

zjlulutong

要感冒啦

少妇白劫

个人的解决方案是买个挂水冷排的小支架，直接挂的14CM风扇上去
