家装光纤经验分享

港城钢铁侠

lafir 发表于 2023-9-13 20:44
有个问题想请教下，光纤能做地插吗？我的书桌和台式电脑我想摆在房间正中间，又不想用无线网卡，那只能做地 ...

地插本质上和墙插区别不大，建议用我说的第三种形式的面板，这样就不需要考虑深度的问题了，当然也不是没有缺点，第三种面板会比一般的面板突出来一部分

rvgty

mark,正在装修中，学习下

zwb0619

好羡慕

港城钢铁侠

zwb0619 发表于 2023-9-14 00:25
好羡慕

不用羡慕，没啥技术含量能穿网线就能穿光纤

wangzhechina

港城钢铁侠 发表于 2023-9-4 10:23
不是写了么，闲鱼找下同城师傅上门熔接，10块钱一根芯，我这边是4根双芯的线，每边熔2根，加起来是16芯， ...

也想穿光线试试，有个问题不懂请教下，面板上的接头or法兰是不能直接穿好的光纤是吧？是法兰接头上的尾纤和光纤熔接是么？谢谢

港城钢铁侠

wangzhechina 发表于 2023-9-14 15:16
也想穿光线试试，有个问题不懂请教下，面板上的接头or法兰是不能直接穿好的光纤是吧？是法兰接头上的尾纤 ...

对，除非你直接穿成品跳线，否则工程线都是不带接头的，穿好后需要熔接或者冷接尾纤，然后熔接玩就和成品跳线一样有接头了，这时候再插到法兰里

fudaming

港城钢铁侠 发表于 2023-9-13 20:54
地插本质上和墙插区别不大，建议用我说的第三种形式的面板，这样就不需要考虑深度的问题了，当然也不是没 ...

地插比壁挂转了90度，感觉第一种比较不容易折尾纤。

默兜

和楼主想法完全相同，目前装修中的弱电线里面就埋了4芯的OM3多模光纤，还整了台二手熔接机，准备自己搞。弱电箱不需要了，直接上机柜，入户线直接熔接到机柜里面

baoziking

楼主的帖子，真是及时雨，我家里正在装修，马上进入水电改的阶段了，以前一直都用的六类线，这次就像网线和光纤一起部上了。
我就有点儿疑问，求解答一下子。我想确认下我逻辑有没有问题。
1.光纤有没有品牌的概念，是不是像网线似的，有个什么标准。还是就买下面这种就行。

单模双芯的这种。
2.穿线的逻辑是什么，网线我最早都是两根一穿，但实际上线是基本换不动的。这次希望能够有需要的时候能够顺利换线。
网线就合计一根一穿了，光纤线我是和网线一起穿管子里，还是单独一根管子穿光纤。
3.光口交换机我也只在机房用过，实际上10G，25G，是不是只要交换机匹配，光模块匹配了就OK了？比如下面这种：

光模块和交换机有没有兼容性一说？
4.网线除了直接接机柜里设备的我还手打水晶头，其他房间的设备我都是用模块+86面板+成品条线了。
光纤这块儿是怎么弄的？接机柜的部分熔尾纤？接86面板的是先熔尾纤，然后有了接头以后接上法兰的一端，然后扣上86面板，法兰的另一端是可以直接插LC双线插头的吗？

就比如上图这样。
5.光纤是有方向性的吧，比如LC的单模双芯，哪根是收，哪根是发，把光纤头插进光模块和把光纤头插进法兰的时候，这个方向是怎么确定的？

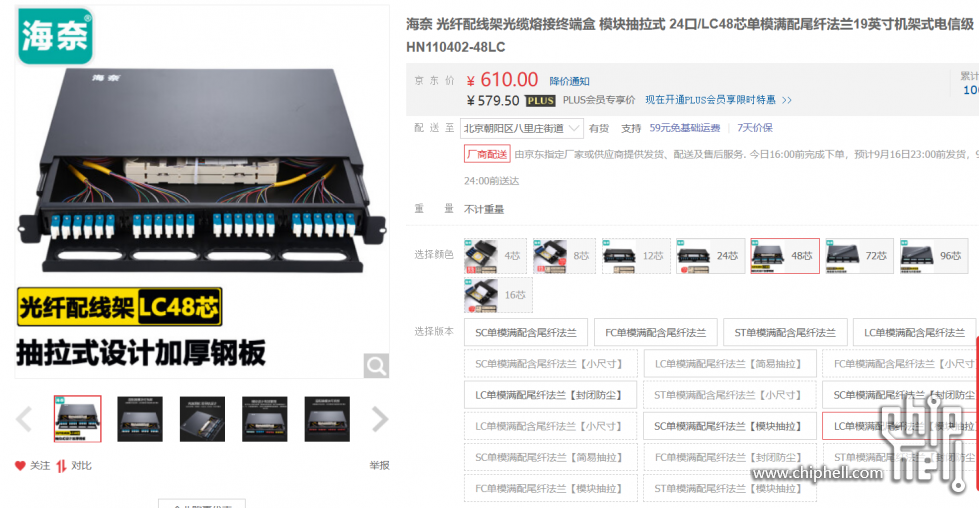

6.我看还有个东西叫光纤熔接终端盒，这东西是不是就和网线的配线架是一个逻辑，配线架出来就直接跳线接设备了。比如下面这种

不过我看不懂这里面的48芯啥意思，是指48根单模单芯吗？那我都用LC单模双芯，是不是就能出24根LC单模双芯的跳线接口。。
7.光纤接好后，判断光纤好坏的标准是啥。

就光纤没玩儿过，非常菜，巨菜务必，求大佬解惑。

into

baoziking 发表于 2023-9-15 11:08
楼主的帖子，真是及时雨，我家里正在装修，马上进入水电改的阶段了，以前一直都用的六类线，这次就像网线和 ...

1.光纤有没有品牌的概念，是不是像网线似的，有个什么标准。还是就买下面这种就行。

答：这个其实是有品牌的，主要还是纤芯和接头，关于纤芯，国外康宁做得不错，国内的是长飞，都有自己专利。但是你现在看到的烽火一般都是使用自家的纤芯，所以，这个深究的话，其实挑一些国内品牌就是，例如亨通光电这些，挑一些电信入围的，有些没听说过的品牌，也有可能使用长飞的纤芯，毕竟这个在国内也算成熟了，当然，至于挑多少芯的，看你需求定了。

2.穿线的逻辑是什么，网线我最早都是两根一穿，但实际上线是基本换不动的。这次希望能够有需要的时候能够顺利换线。
网线就合计一根一穿了，光纤线我是和网线一起穿管子里，还是单独一根管子穿光纤。

答：这是技术活，具体多看看某音的一些大神（某阳穿线大神）讲解，这个需要实践，不晓得怎么说，前提买些穿线器、润滑液之类配方，这些都是需要学习成本。当然你能扯得动就好办了。

3.光口交换机我也只在机房用过，实际上10G，25G，是不是只要交换机匹配，光模块匹配了就OK了？比如下面这种：
答：这个问题比较宽泛，涉及到兼容性问题，这个具体建议还是买些品牌的模块，这样放心点，因为我不懂这里面是交换机与模块驱动之间的衔接，还是怎么兼容的，有懂的大神可以补充下。

4.网线除了直接接机柜里设备的我还手打水晶头，其他房间的设备我都是用模块+86面板+成品条线了。
光纤这块儿是怎么弄的？接机柜的部分熔尾纤？接86面板的是先熔尾纤，然后有了接头以后接上法兰的一端，然后扣上86面板，法兰的另一端是可以直接插LC双线插头的吗？

答：是的，模块这些一般使用一些品牌的吧，兼容性好些，收一些二手拆机回来也行，看自己经济能力而定。
光纤是这样的，一个冷接，需要自己买工具，当然能热融最好了，你得请人回来熔接，或者自己有光纤熔接机，这个需要学习下，动手能力强。至于使用什么接头，要取决于你使用什么光模块而定。

就比如上图这样。

5.光纤是有方向性的吧，比如LC的单模双芯，哪根是收，哪根是发，把光纤头插进光模块和把光纤头插进法兰的时候，这个方向是怎么确定的？

答：放心，你说这种一般是LC接头，这个其实可以把两根线调换过来，实际上，肯定就是个光模块A的TX，光模块B的RX这样连接的，所以，你不用在意哪个模块是TX RX在左边还是右边，拿到手就懂了，后续 我给你补张图就懂了。



6.我看还有个东西叫光纤熔接终端盒，这东西是不是就和网线的配线架是一个逻辑，配线架出来就直接跳线接设备了。比如下面这种

答：逻辑是一样的，但是这个一般都是热熔的，所以你得有机器，或者请人上门熔接。

不过我看不懂这里面的48芯啥意思，是指48根单模单芯吗？那我都用LC单模双芯，是不是就能出24根LC单模双芯的跳线接口。。

答：48就是指48条光纤的纤芯，至于是单模还是多模一般产品都有标识，SM就是单模，MM就是多模这样，一般要看商品链接标识

7.光纤接好后，判断光纤好坏的标准是啥。

答：需要上光功率来测试光衰，你又得买设备了。

danety

学习一下，现在家里用的超五类网线，内部网络2.5G暂时也够用

港城钢铁侠

默兜 发表于 2023-9-15 10:00
和楼主想法完全相同，目前装修中的弱电线里面就埋了4芯的OM3多模光纤，还整了台二手熔接机，准备自己搞。弱 ...

好家伙，熔接机都搞出来了，你这可以赚外快去了

港城钢铁侠

baoziking 发表于 2023-9-15 11:08
楼主的帖子，真是及时雨，我家里正在装修，马上进入水电改的阶段了，以前一直都用的六类线，这次就像网线和 ...

100楼的坛友说的很清楚了，光纤方向你不用担心的，成品跳线都有AB标志，你插在面板上是AB的话，另一头BA这样插就行了。终端盒你仔细看我的帖子里，实际上我是用到了的，在弱电箱里放了个4口8芯的LC的终端盒，方便后期管理线材。

港城钢铁侠

fudaming 发表于 2023-9-15 08:55
地插比壁挂转了90度，感觉第一种比较不容易折尾纤。

关键是第一种得挖的比较深才行啊，感觉没这条件

tin0914

已收藏。。

baoziking

into 发表于 2023-9-15 18:53
1.光纤有没有品牌的概念，是不是像网线似的，有个什么标准。还是就买下面这种就行。

答：这个其实是有品 ...

感谢解答，我再多研究研究，大姑娘上轿头一回。

baoziking

港城钢铁侠 发表于 2023-9-15 21:05
100楼的坛友说的很清楚了，光纤方向你不用担心的，成品跳线都有AB标志，你插在面板上是AB的话，另一头BA ...

就是如果我需要12个LC 单模双纤的终端盒，我应该买个啥样的终端盒啊？

港城钢铁侠

baoziking 发表于 2023-9-15 23:08
就是如果我需要12个LC 单模双纤的终端盒，我应该买个啥样的终端盒啊？

12口24芯的LC终端盒，这玩意差价很大，贵的200-300，普联光迅的估计几十块就能买到

stevens

mark一下

卧龙凤雏

上一个帖子就在关注了
这也是我说的那种全屋光纤就够了，反而上光纤+网线是多余，你这个交换机确实便宜
因为任何的网线需求都可以用光转电来解决
我补充几点：
1、tp家是有光口的路由器的，可以用其搭建ac+ap，价格适中，适合别墅，小房子就算了。
2、全光纤未来要适配这样的场景，单服务器+多显示空间，因为省钱。 比如一个主机（里面包括计算机+nas+游戏机+电视点播等服务）通过光纤向多显示器输出画面。比如客厅+主卧的显示器输出电视+游戏， 书房的多显示器输出计算机。这两者的显示是没有计算服务的，就纯显示。从制造成本来说，这样一定更便宜。当然，现在我还没找到价格便宜接收光口sfp+的显示器。
3、音频输出一样可以通过光纤传输，但是需要转换器或者一个支持sfp+口的功放一体音箱，目前还没有人这么做。
比如我一个客厅+卧室+书房，就算全是2.0也需要6个音箱了。这里面全部嵌入墙壁或者天花板，整体性和成本都会极好的
4、一切回传：遥控，手柄，语音控制，智能家具等通过路由网关加进家庭服务器里。
so：家庭all in 光纤一定是出路，家里设备越多的体会越明显，功耗及设备更新成本都能大大降低的。

xjtxj

运营商的光纤都是单模。所以只选单模

港城钢铁侠

xjtxj 发表于 2023-10-2 23:05
运营商的光纤都是单模。所以只选单模

那只是入户光纤，家里局域网穿多模的大有人在，和入户光纤毛关系都没有

港城钢铁侠

卧龙凤雏 发表于 2023-10-2 15:59
上一个帖子就在关注了
这也是我说的那种全屋光纤就够了，反而上光纤+网线是多余，你这个交换机确实便宜
因 ...

我之前的帖子别墅全屋光纤，无线部分用的就是TP家的XDR5480。至于SFP+的显示器个人感觉不太可能，毕竟只是能传数据，不是标准的视频输出接口，已经有HDMI/DP光端机存在的情况下完全可以自己实现。

elks

正好琢磨这个光衰表怎么用，原来是另一头需要一个光源，手持表接收才能测量啊？受教了。

alvin051414

多芯线测光衰其实有光万用表的，FHM2B01。一头用对接法兰连上另一头接表，一次测一对。机器整个二手的，外加一对2.5转1.25转接头也就200

光衰在水电封槽前得打上头子测掉，查出弯曲损耗大了还来得及补救

二手烟

哗，高速局域网！家里也能做视频工作室了。吵吗？有光污染吗？

港城钢铁侠

alvin051414 发表于 2023-10-5 08:01
多芯线测光衰其实有光万用表的，FHM2B01。一头用对接法兰连上另一头接表，一次测一对。机器整个二手的，外 ...

主要是200我都嫌贵直接拿交换机接模块和跳线测了，这些后面本身就要用的东西

港城钢铁侠

二手烟 发表于 2023-10-5 09:59
哗，高速局域网！家里也能做视频工作室了。吵吗？有光污染吗？

交换机买个发热低的就行，不喜欢RGB，目前也没见过啥交换机还搞RGB的

PURE07

TMD, 精装房对全屋光纤布线真的是一大阻碍...
不过我不打算做86盒的法兰, 直接光纤穿出来预留点长度盘成卷 然后做上LC/SC头直接用

港城钢铁侠

PURE07 发表于 2023-10-5 12:27
TMD, 精装房对全屋光纤布线真的是一大阻碍...
不过我不打算做86盒的法兰, 直接光纤穿出来预留点长度盘成卷  ...

熔接的尾纤就一个热缩管保护着，本身特别细，太脆弱。建议你要是不留86盒的话直接买足够长的成品线穿。
