求教一个GIGABYTE主板奇怪的PCIE拆分问题

lubin980012 · 发表于 2023-9-13 10:59

本帖最后由 lubin980012 于 2023-9-13 12:05 编辑

有个拆分问题一直困扰着我:
主板Z370 itx,软路由+nas使用, pcie16 拆分成 1*8+2*4;

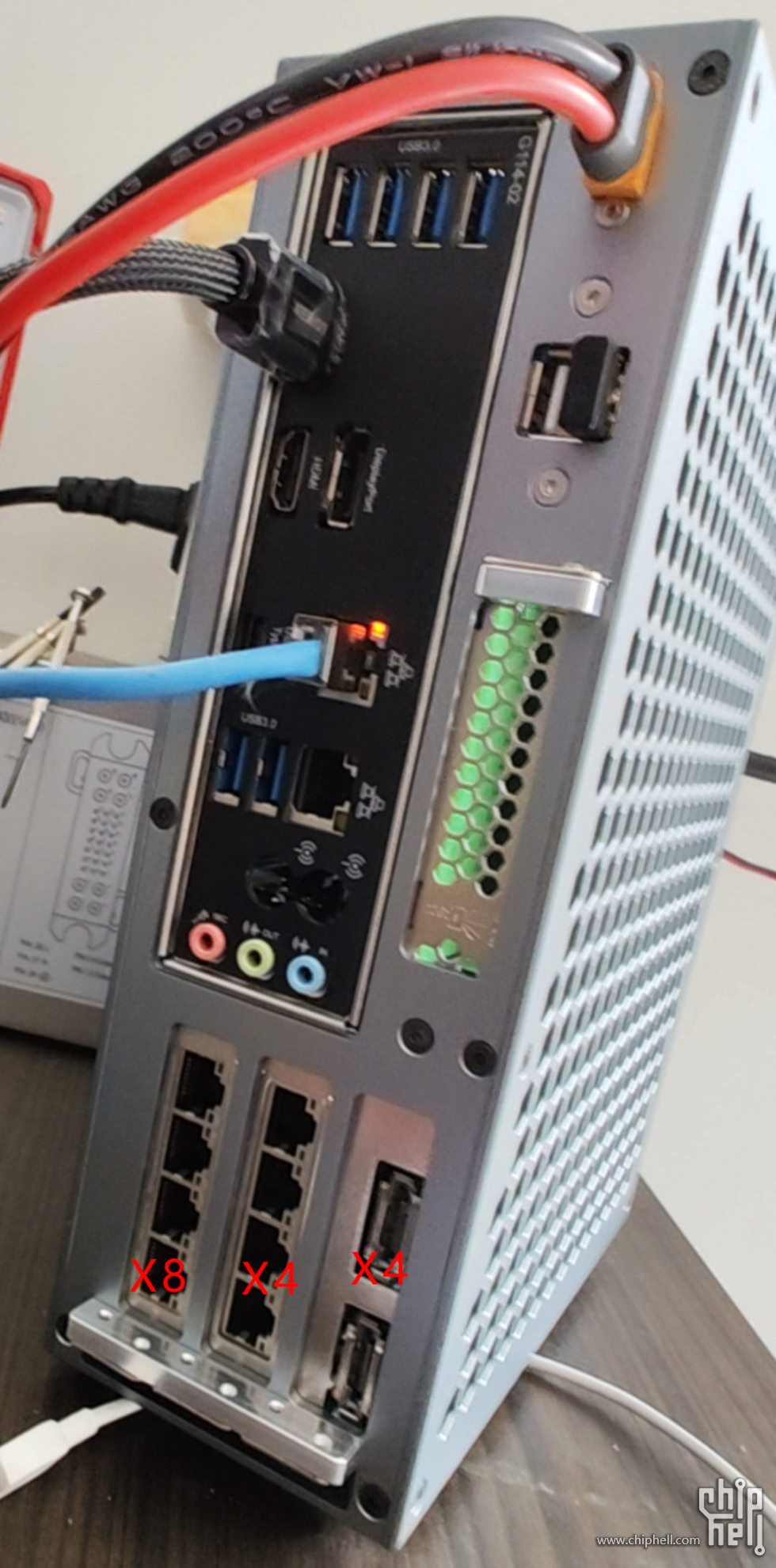

最下面x8 和中间x4 插两块intel i340-T4口网卡, 另外一个x4 插了一块pcie转4口sata卡,

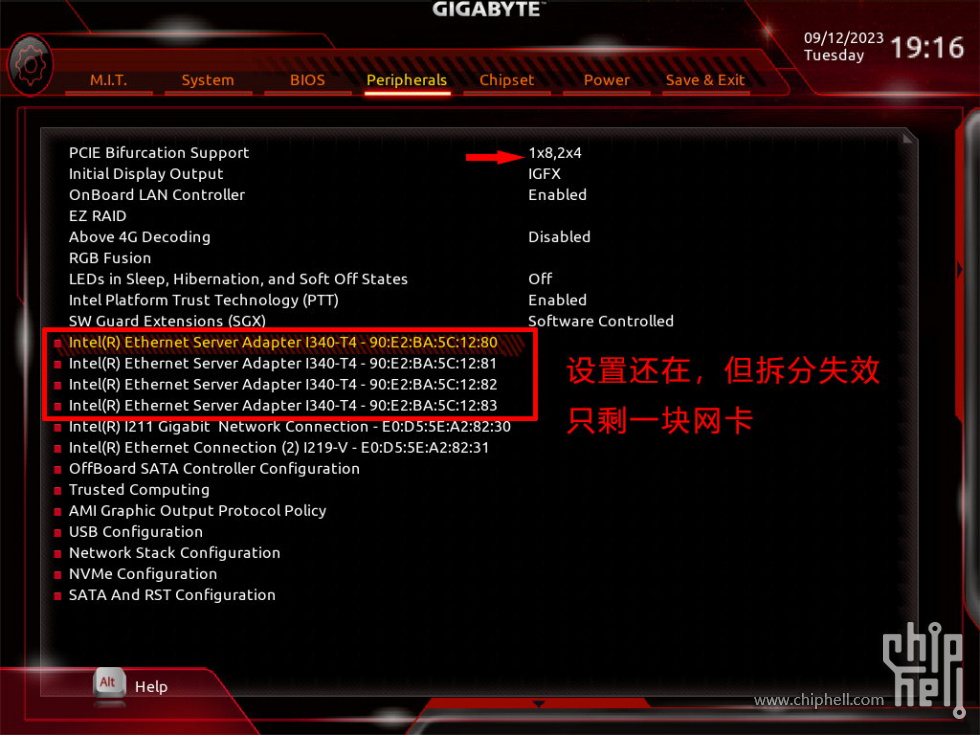

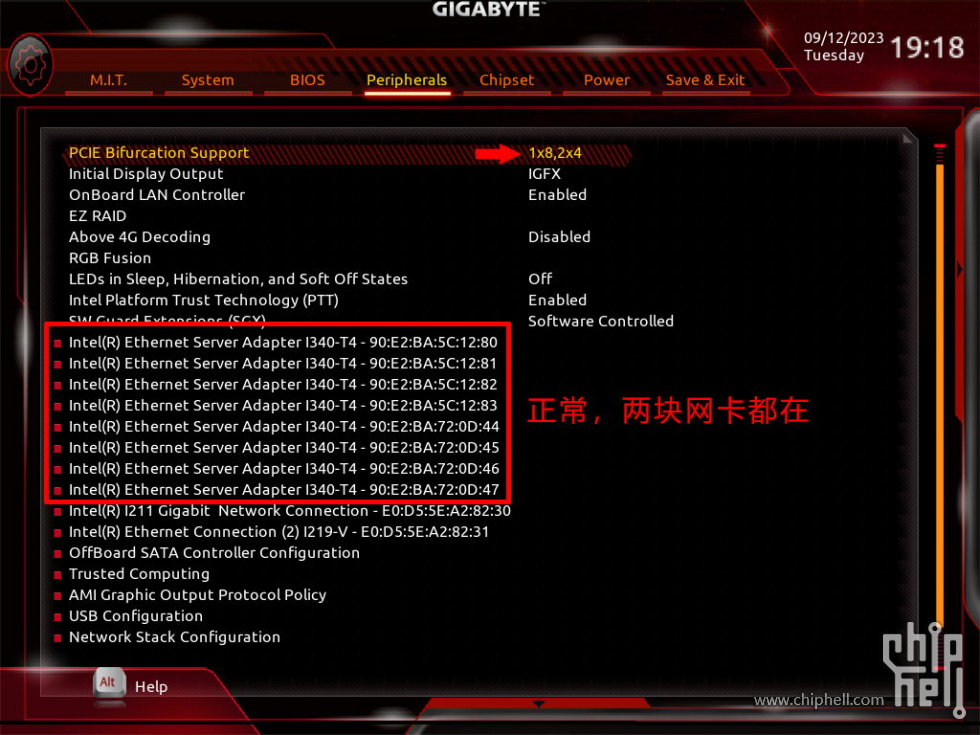

功能上无任何问题,都正常使用. 现在的问题是主机一旦断电(拔了电源),拆分就失效(并不是bios电池无电, 所有bios设置都保存的,拆分设置也还是1*8,2*4). 但是实际上只有x8那个接口有用了(如果不拆分,默认x8那个插槽有效). 现在要重新把拆分设置还原成x16,保存重启;再进入bios设置成x8+2x4再保存重启就ok了.
重点是主机可以关机但只要不拔电就拆分一直有效. 请教一下是什么问题
Bios已经是最新.

sevastian · 发表于 2023-9-13 11:09

把自检时间加长一点呢，应该叫POST什么的选项

nw_liqi · 发表于 2023-9-13 11:13

这个拆分很灵性，蹲一个后续

rx_78gp02a · 发表于 2023-9-13 11:21

这是什么机箱，看起来很特别

fkpwolf · 发表于 2023-9-13 11:34

本帖最后由 fkpwolf 于 2023-9-13 11:36 编辑

观察很仔细了。

换一块常见的m.2转接卡，看是不是同样问题。

带电关机情况下，有些设备能保持供电。不知道PCIe是不是也是这样。这些带电设备可能保存了某些状态值。除此之外，我不知道带电开机和断电后开机还有啥区别。

BIOS电池是否有电？感觉是充了电之后才能工作。

lubin980012 · 发表于 2023-9-13 11:59

sevastian 发表于 2023-9-13 11:09
把自检时间加长一点呢，应该叫POST什么的选项

谢谢回复，POST什么的选项这块主板找遍没有；把fastboot关了也一样

lubin980012 · 发表于 2023-9-13 11:59

rx_78gp02a 发表于 2023-9-13 11:21
这是什么机箱，看起来很特别

自己定制的

lubin980012 · 发表于 2023-9-13 12:01

本帖最后由 lubin980012 于 2023-9-13 12:11 编辑

fkpwolf 发表于 2023-9-13 11:34
观察很仔细了。

换一块常见的m.2转接卡，看是不是同样问题。

谢谢回复，bios电池有电的，3.08v；手上还没有不带plx芯片的m2转接卡。我去找找个试；
不拔电实际上是5vsb对主板供电，像什么usb有电，主板唤醒，网卡唤醒之类的

Weixin Screenshot_20230913120817.jpg

zxy2001 · 发表于 2023-9-13 12:33

感觉是自检的时间问题，换其他pcie设备试试，亮机卡，M2、U2盘啥的

Love幻星 · 发表于 2023-9-13 13:22

Intel CPU通道16拆8+4+4修改设置后需要二启一次才能切，断掉电后，理论上上电开机你会看到开一会自动关掉再开起来才能切过去，如果是直接就开起来了，应该是没切，所以用不了……
可以通过手动改设置观察下是不是需要二启，再实验断电就知道了

猪头小队长 · 发表于 2023-9-13 13:24

屏蔽牌主板出啥问题我都觉得是正常的，建议就是换个牌子，少很多莫名其妙的问题
屏蔽牌最好就是啥都用主流配件，不要有任何非主流的玩意儿插上去

slymitec · 发表于 2023-9-13 15:14

提示: 作者被禁止或删除内容自动屏蔽

jimmyjin · 发表于 2023-9-13 21:38

屏蔽牌的 Z370N WIFI ITX 是吧？
我也碰到了一样的问题，这板我有两块，都是一样情况，关机后，原来的PCIe 拆分设置就没了，这不是CMOS 掉电BIOS设置没有了，是只有PCIe 拆分设置被复位到了16x 状态，而且BIOS里看显示的还是x8x4x4, 但实际不拆分了，更可气的，你保存设置重启，还是没有拆分......我觉得9成9是BIOS问题

解决方案么，很无奈，就是先设置成8x8, 保存，重启再进去BIOS，设成x8x4x4, 这样才能变成真的x8x4x4

jimmyjin · 发表于 2023-9-13 21:43

猪头小队长发表于 2023-9-13 13:24
屏蔽牌主板出啥问题我都觉得是正常的，建议就是换个牌子，少很多莫名其妙的问题
屏蔽牌最好就是啥都用主流 ...

8，9 代 ITX 主板：达到以下5个要求，你看看有啥选择：
1. HDMI 2.0
2. 4个 SATA
3. 两个全速m.2
4. PCIex16 支持拆分
5. m.2 key A+E （ wifi槽）支持PCIe3.0x1
基本就剩下屏蔽牌的Z370/Z390 和华擎的Z390 Phantom Gaming ITX 了
如果再加一条双网口（不许笑), 那么就剩下Z370N ITX这一款了。

所以Z370N 真的是8, 9 代 All-in-one 的良配，外加比起华擎Z390I （有雷电3这个加分项）， Z370可以支持魔改U比如E-2286M

sevastian · 发表于 2023-9-13 21:47

lubin980012 发表于 2023-9-13 11:59
谢谢回复，POST什么的选项这块主板找遍没有；把fastboot关了也一样

还有个办法就是手动改BIOS，把这个拆分选项默认值改成844。giga的BIOS用网上的amibcp应该还能改

zjlulutong · 发表于 2023-9-13 22:47

找官方渠道反馈，再不行就换华硕或者华擎

sekiroooo · 发表于 2023-9-14 11:56

主机可以关机但只要不拔电就拆分一直有效，说明主板的纽扣电池电能供应不足，导致bios设置并不是真的保存好了。要么关机不彻底断电，要么换个新的纽扣电池试一下，不是大问题

ysc3839 · 发表于 2023-9-14 12:00

本帖最后由 ysc3839 于 2023-9-14 12:03 编辑

lubin980012 发表于 2023-9-13 11:59
谢谢回复，POST什么的选项这块主板找遍没有；把fastboot关了也一样

用setup_var的方法，看看有没有隐藏的boot wait之类的设置吧。
不然就别断电了。

看楼上说有二启的问题，应该是Intel和屏蔽都有锅，二启是Intel的限制，屏蔽可能代码里忘记写重启的逻辑了，导致拆分没生效。

iyorkcat · 发表于 2023-9-14 12:10

建议换电池试试，看似有电，实际是电压不够，这情况见得多，还见过主板电池没电，导致开不了机。

lubin980012 · 发表于 2023-9-15 15:19

iyorkcat 发表于 2023-9-14 12:10
建议换电池试试，看似有电，实际是电压不够，这情况见得多，还见过主板电池没电，导致开不了机。 ...

谢谢回复，不是电池问题，两块一摸一样的主板，一模一样的症状

lubin980012 · 发表于 2023-9-15 15:26

本帖最后由 lubin980012 于 2023-9-15 15:35 编辑

jimmyjin 发表于 2023-9-13 21:43
8，9 代 ITX 主板：达到以下5个要求，你看看有啥选择：
1. HDMI 2.0
2. 4个 SATA

你真是太了解这个主板了，为什么不换其他，找遍全网这就是目前配置最好的一块，还有一点后面有6个usb3 A口加一个C。而且两块网卡都是intel，exsi默认识别。
把wifi拆了，还可以转出一个pcie x1，nas不求速度快就求扩展强

lubin980012 · 发表于 2023-9-15 15:29

jimmyjin 发表于 2023-9-13 21:38
屏蔽牌的 Z370N WIFI ITX 是吧？
我也碰到了一样的问题，这板我有两块，都是一样情况，关机后，原来的P ...

我打算硬改，直接连cpu下面的脚

jimmyjin · 发表于 2023-9-15 15:57

lubin980012 发表于 2023-9-15 15:26
你真是太了解这个主板了，为什么不换其他，找遍全网这就是目前配置最好的一块，还有一点后面有6个usb3 A ...

哈哈，和我一样。我wifi上连了一块ASM1062的2口SATA卡
然后一块x8x4x4 拆分卡， x8 插了块Mellanox的万兆网卡
于是我的NAS配置就是 1 m.2 NVME 单盘做OS盘， 3 U2 RAID5 做共享存储，万兆网卡映射到主力PC上做网络硬盘，然后5块硬盘做存储。
其实可以x8 插块PLX8724 扩4个U2 口，网卡插 x4 上的，但是我目前U2 盘够用，多插PLX卡还增加耗电，就没这么追求极致

faninx · 发表于 2023-9-15 16:12

我有一计：https://www.bilibili.com/read/cv15596863/

saiyaman5 · 发表于 2023-9-15 16:29

要这么多网口，当作交换机用吗？

msas2313 · 发表于 2023-9-15 16:49

同样问题，最新的BIOS，外加8+4+4的拆分卡，重启不认NVME，只能进BIOS还原一次，重启后再改一次生效，还好只是存储盘，不是主硬盘，另外这个板子让我想不通的地方是，正面带散热片的NVME支持傲腾，背面不行，就傲腾那个16GB的发热量，需要散热片吗

canonkong · 发表于 2023-9-15 16:50

BIOS开CSM功能

lubin980012 · 发表于 2023-9-15 17:27

本帖最后由 lubin980012 于 2023-9-15 17:30 编辑

faninx 发表于 2023-9-15 16:12
我有一计：https://www.bilibili.com/read/cv15596863/

正在这样搞，我是直接焊锡连起来

lubin980012 · 发表于 2023-9-15 17:32

搞定收工

lubin980012 · 发表于 2023-9-15 17:33

saiyaman5 发表于 2023-9-15 16:29
要这么多网口，当作交换机用吗？

做软路由，连的设备有点多
