M920X + X710-T4L 散热改造升级一下

wish · 发表于 2023-9-21 09:50

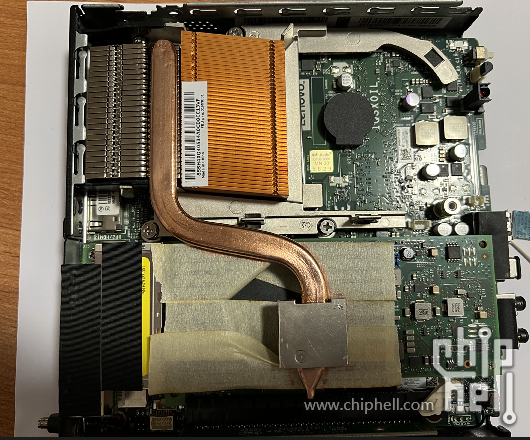

M920X + X710-T4L 改散热，这个想法2年前就萌生了两个方案，这是其中一个，另一个是尾部加风扇。对比X710t4，T4L虽说功耗低了，原装被动散热日常使用特别烫，根本不能摸。但还是跑OP稳定运行了２年多，所以一直没有去弄。前阵子出了台M720Q 又想起这事，于是乎就买了个P1000的原装散热器（70元）+定制的散热片（120元）真的不便宜。。

改造好简单说个结果吧，M920X 这机子我上的是标压i5 9600,搭配原装的铜散热，网卡和机箱盖之间垫了一层莱尔德硅脂片，机箱也冲当着散热片，日常待机都是CPU是50度左右的。改造后铜管把网卡的热量传递到CPU散热器，同时网卡和机箱盖之间像以前继续垫了硅脂片，以前摸不得，现在虽也是非常烫，但起码能一直摸着了。。瞎折腾，改不改都能正常运行，但是过程的还是有趣的。

labyrin · 发表于 2023-9-21 09:55

我怎么感觉你直接保留那个带风扇的散热片，效果比热管转接更好呢

wish · 发表于 2023-9-21 10:03

labyrin 发表于 2023-9-21 09:55
我怎么感觉你直接保留那个带风扇的散热片，效果比热管转接更好呢

要接线呢，这是原装风格

uprit · 发表于 2023-9-21 12:59

俺用的G5500T，就装了个黑群，双M2 + SATA ssd，24小时开机，只做文件备份。外壳冰凉，风扇没声音，要不是拆开来看到风扇转着，我都以为机器坏了。

ksong · 发表于 2023-9-21 13:17

定制散热器有点意思，能私个链接吗

wish · 发表于 2023-9-21 13:36

ksong 发表于 2023-9-21 13:17
定制散热器有点意思，能私个链接吗

PM 你了，北京的卖家

tenl · 发表于 2023-9-21 14:27

我感觉机箱外面挖一个洞，用14cm风扇对着里面吹比较好，供电可以用usb

wish · 发表于 2023-9-21 20:09

tenl 发表于 2023-9-21 14:27
我感觉机箱外面挖一个洞，用14cm风扇对着里面吹比较好，供电可以用usb

这样的话就失去1L机子的意义了

wu0lei · 发表于 2023-9-21 20:57

这个散热片在哪买的同求

summerq · 发表于 2023-9-21 21:25

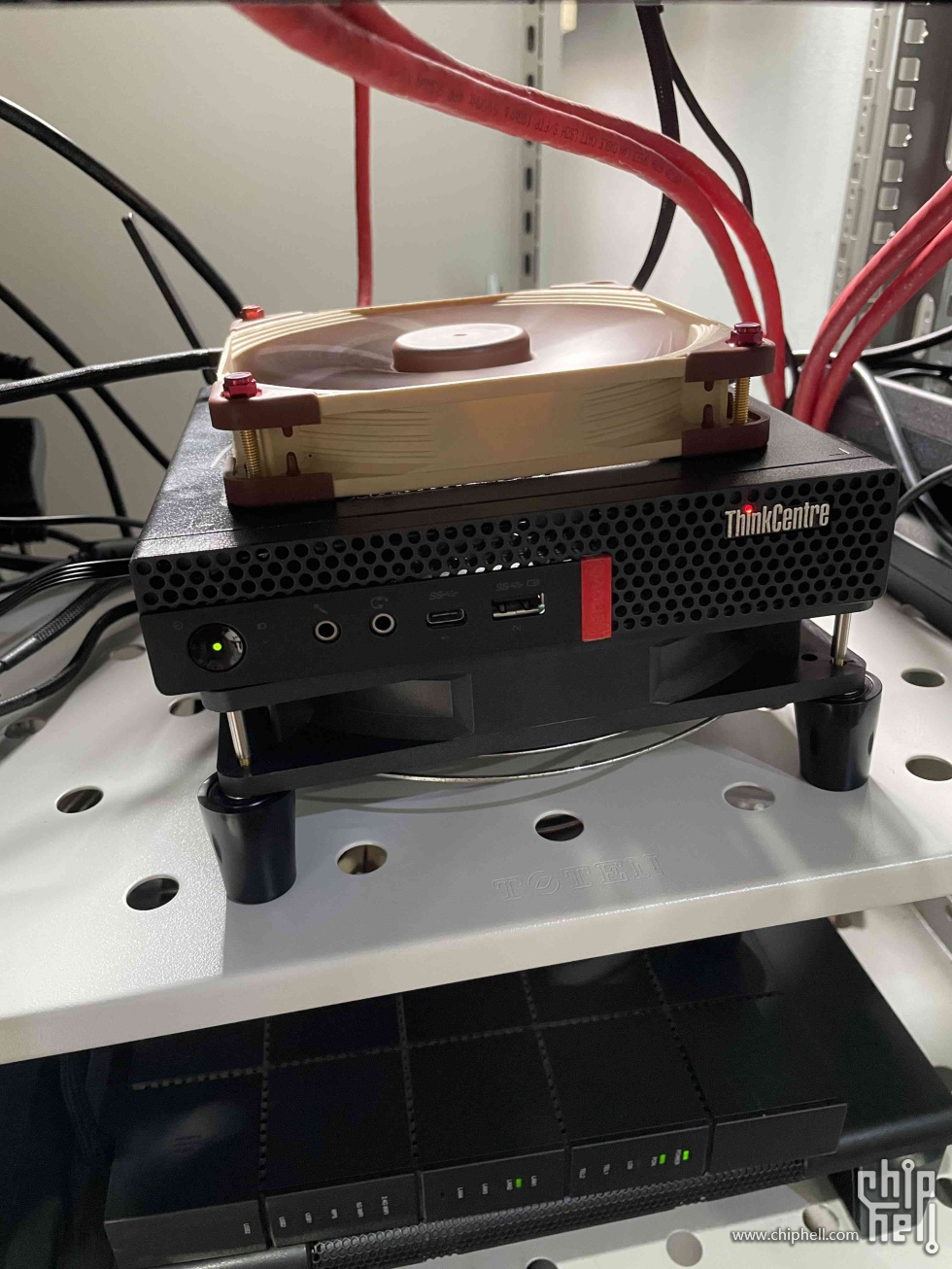

你可以看我的方案。平时45度以下

wish · 发表于 2023-9-21 21:53

summerq 发表于 2023-9-21 21:25
你可以看我的方案。平时45度以下

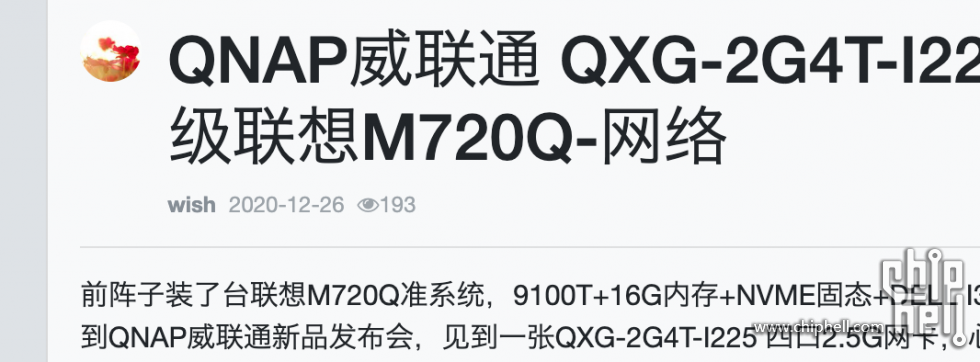

。。这不是我当年4口2.5G玩剩的

summerq · 发表于 2023-9-21 21:56

wish 发表于 2023-9-21 21:53
。。这不是我当年4口2.5G玩剩的

我这是x710-t2l 你仔细看我还改了主板呢

wish · 发表于 2023-9-21 22:02

本帖最后由 wish 于 2023-9-21 22:04 编辑

summerq 发表于 2023-9-21 21:56
我这是x710-t2l 你仔细看我还改了主板呢

失敬失敬，原来是X710-T2L ，补的那个4G模块？

summerq · 发表于 2023-9-21 22:13

wish 发表于 2023-9-21 22:02
失敬失敬，原来是X710-T2L ，补的那个4G模块？

模块是sim7600，是一个4g lte加gps的模块。其实没什么用，就当瞎折腾了。qnap的x710有个问题，就是他是pcie3.0x4的接口，因此跑不满双向万兆线速。如果换成mellanox的pcie3.0x8的卡，就能跑满。我试过，双核就跑满64b了，大约27mpps，cpu利用率也不高。

wesleyxy · 发表于 2023-9-21 22:14

summerq 发表于 2023-9-21 21:25
你可以看我的方案。平时45度以下

sim卡插那里？

summerq · 发表于 2023-9-21 22:18

wesleyxy 发表于 2023-9-21 22:14
sim卡插那里？

图里正好被我的手挡住了。左下角主板上wifi天线下面

wish · 发表于 2023-9-21 22:31

summerq 发表于 2023-9-21 22:13
模块是sim7600，是一个4g lte加gps的模块。其实没什么用，就当瞎折腾了。qnap的x710有个问题，就是他是pc ...

跑不满这个问题，万兆交换机方案应该更合适。我自己家里局域网就只有4台万兆设备，刚好4口，M920X机子板载的intel千兆后接交换机，解决了其它设备。

labyrin · 发表于 2023-9-21 22:39

summerq 发表于 2023-9-21 21:25
你可以看我的方案。平时45度以下

厉害了，这是p340？只需要焊m2接口就行吗？周围电路需要部原件吗？

summerq · 发表于 2023-9-21 22:40

labyrin 发表于 2023-9-21 22:39
厉害了，这是p340？只需要焊m2接口就行吗？周围电路需要部原件吗？

是p340，需要加焊很多元器件，背面也要跳几个电阻

tmhl0cr5 · 发表于 2023-9-21 23:24

求pm散热片定制链接

VinCente · 发表于 2024-3-25 15:41

wish 发表于 2023-9-21 13:36
PM 你了，北京的卖家

大哥，可以私信给个链接吗，我也要个定制散热器，最近上的x710t4l确实烫手手

VinCente · 发表于 2024-3-25 15:43

ksong 发表于 2023-9-21 13:17
定制散热器有点意思，能私个链接吗

大哥，能分享一下链接吗，我也需要定制散热器

deergula · 发表于 2024-3-28 08:57

简单、痛快、有效。
