为什么5v3针容易烧？

一个人的世界

387698437 发表于 2023-10-1 22:03
我的电源是海盗船ax1600i我觉得电源应该没问题
其次集线器额外供电不是由电源6pin口的sata或者大4d供电吗 ...

ARGB的电压是5V 你的集线器使用额外的大4D供电也好 使用SATA供电也好 大4D接头和SATA这2种接头上都同时有12V和5V供电可使用。至于使用的是大4D接头上或者SATA接头上的12V还是5V是看集线器的设计的。设计集线器的电路可以是取额外供电接头上的12V做为供电 这样集线器上就一定有12V转5V电路  如果取额外供电上的5V作为供电等于直接使用电源的5V ，一般情况下 集线器上有12V转5V设计的方式电压会更稳定。

chen222gou

烧了最大可能性是接反，我经常焊灯带，线弄反了就烧；
主板上的5v3p的接口一般没事，估计有防止接反的设置，可能你这个集线器没有这个；不小心接反以下，虽然插不进去，但是可以碰到，就烧了。

zz001122334455

咱就说 有没有可能单纯的就是 扎带拉太紧把线芯淦变形短路啥的

387698437

zz001122334455 发表于 2023-10-1 23:02
咱就说 有没有可能单纯的就是 扎带拉太紧把线芯淦变形短路啥的

我还没理线呢，装完先通电啊啊啊啊啊

387698437

chen222gou 发表于 2023-10-1 22:48
烧了最大可能性是接反，我经常焊灯带，线弄反了就烧；
主板上的5v3p的接口一般没事，估计有防止接反的设置 ...

不不不 5v3针 主板上和集线器上的接口是长一样的啊

387698437

一个人的世界 发表于 2023-10-1 22:08
ARGB的电压是5V 你的集线器使用额外的大4D供电也好 使用SATA供电也好 大4D接头和SATA这2种接头上都同时有 ...

你说这种12v转5v得我看网上卖的都没有说啊，是不是就是那种可以同事集成5v灯和12v风扇的集线器

一个人的世界

387698437 发表于 2023-10-1 23:30
你说这种12v转5v得我看网上卖的都没有说啊，是不是就是那种可以同事集成5v灯和12v风扇的集线器 ...

没法和你说了，你对电路知识知道的太少。需要和你解释清楚供电的处理方式是一件难以完成的事。如果你确实想知道就自己先去了解电子基础知识吧！

387698437

bigeblis 发表于 2023-10-2 00:07
你说你是用一分多带多个集线器，部分RGB灯会烧。不知道烧毁的灯珠是不是基本集中在特定的几个集线器上？如 ...

我估计输入线应该没有问题，我一个5v3针1分2接2个集线器。
一个集线器当时接了10个argb灯，5个追风者圣环+1个瓦尔基里水泵灯+2个联立霓虹线+1个rog显卡支架灯+1个酷冷显卡支架灯。
一个集线器接了10个圣环。
圣环都出现部分灯珠烧了，其他没问题。
我现在估计2个情况，要么圣环产品本身有问题 5v 1.08a设计有问题，要么集线器tb买的十几块的有问题
我现在是不敢碰5v灯，一共烧了23个圣环 2000多，产品也停产了

387698437

bigeblis 发表于 2023-10-2 00:16
他说的是集线器可以在设计时自主选择使用大4D或SATA接口提供的12V电源或5V电源
但我和他的看法相反，我认 ...

我试了通电没烧，就意味着，集线器没烧，现在我是主板接口没事，集线器没事，线路没事，其他argb设备没事，就圣环全牺牲了

387698437

还有一个问题，我烧之前，5v3针接口，1分2，接2个集线器，每个集线器都接上10个设备没事。
但是如果我把1分2的其中一个在1分2，把2个集线器都接在最后分出来的2个接口上，其他不接就会显示供电不足，灯光乱闪，然后我拆除1分2后再1分2，恢复成之前只是单纯的1分2就烧了。
因为1分2接了20个都是正常的，我想看看给每个分出来的在分能不能继续接，但是这么做以后并没有立刻增加设备数量，还是原有的设备，却噼里啪啦烧了部分灯珠

387698437

bigeblis 发表于 2023-10-2 00:16
他说的是集线器可以在设计时自主选择使用大4D或SATA接口提供的12V电源或5V电源
但我和他的看法相反，我认 ...

我试了把好的灯和坏的灯同时接到集线器上会出现灯都不显示了，但是如果移除坏的灯，好的灯就会显示，这是什么情况？

387698437

387698437 发表于 2023-10-2 01:20
我试了把好的灯和坏的灯同时接到集线器上会出现灯都不显示了，但是如果移除坏的灯，好的灯就会显示，这是 ...

这种情况只出现在追风者的圣环上，因为坏的只有圣环，好的圣环和坏的圣环接入同一个集线器就会这样，移除坏的圣环好的圣环就会正常亮灯，但是其他灯和坏的圣环一起又不会这样该亮还是亮，不会因为坏的圣环受到影响不亮。所以我已经不知道哪里出问题了，都无法排故了，对5v灯产生了阴影，还有集线器在设计时自主选择使用大4D或SATA接口提供的12V电源或5V电源，假设集线器有的有，有的没有，这个买的时候怎么知道集线器有无12v转5v的模块？大4d或者sata接口本身就同时提供5v和12v还需要转吗？sata接口不是同时提供最大4.5a的12v 5v 3.3v累计91.35w，大4d不是同时提供13a 5v和12v累计221w吗？我也不知道是我没说清楚，还是我没理解还是我真不懂

387698437

一个人的世界 发表于 2023-10-2 00:02
没法和你说了，你对电路知识知道的太少。需要和你解释清楚供电的处理方式是一件难以完成的事。如果你确实 ...

我真是。。。。我也不知道回复什么了
我只是没见过有12v转5v模块的集线器，第一次听

lzyIBM

就不能拍一张你那集线器的图吗，怎么供电的一眼不就知道了吗

fengpc

集线器外置的电源适配器是2插头没有地线，电脑电源的0V是接地的，两边不共地0V之间就可能有比较高的电压差。显示器电源不解地，显示信号线接触到主机的一刻会有火花就是这个道理，只是显示信号线是屏蔽壳先跟显示插座接触，再连接信号线，所以信号线不会烧

387698437

fengpc 发表于 2023-10-2 10:31
集线器外置的电源适配器是2插头没有地线，电脑电源的0V是接地的，两边不共地0V之间就可能有比较高的电压差 ...

你没搞懂啊，集线器外置的电源额外供电，是电脑电源6pin口引出来的sata或者大4d，集线器的电源来自电脑电源啊，所以不存在你说的电压差

387698437

lzyIBM 发表于 2023-10-2 09:51
就不能拍一张你那集线器的图吗，怎么供电的一眼不就知道了吗

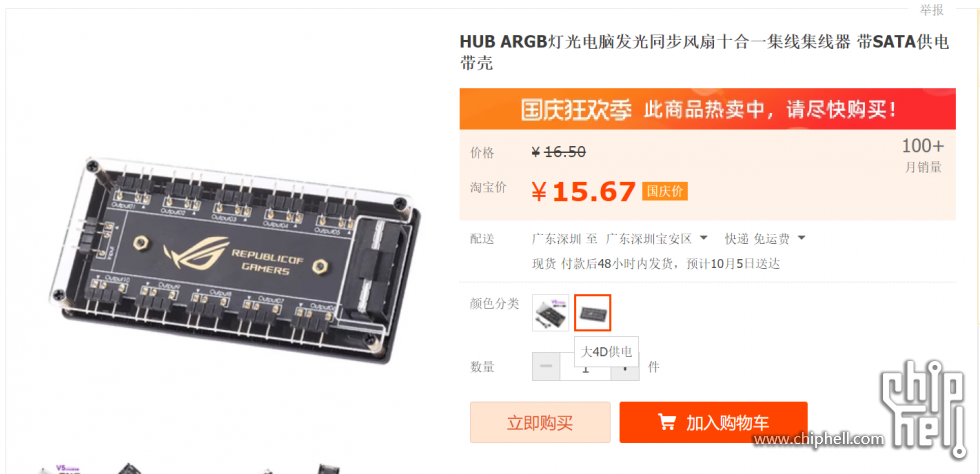

能，但是因为我灯烧了，所以都拆了，我可以上商品图，其实这东西需要上图吗？用过的人不都知道集线器怎么接吗？集线器不是只有一种接法吗？ 这种东西不都是长一样吗？为什么需要上图呢？
一头接从电脑电源出来的大4d，一头接主板5v3针或者接主板5v3针分出来得线，剩下的孔位接argb灯，这也不会插错啊，这接口和主板上一样的啊

387698437

slymitec 发表于 2023-10-2 09:18
大规模并联容易烧

12v大规模又没事

387698437

bigeblis 发表于 2023-10-2 11:39
这种集线器是没有自带转换电源的
看描述你只烧了风扇的RGB，应该怀疑这种风扇的RGB电路设计的不够标准， ...

好的收到，我也这么觉得

387698437

slymitec 发表于 2023-10-2 11:29
这个帖子不是讨论主板上的5v ws2812b插针么

另外集线器我记得主要利用SATA的5v供电

我也是这么觉得啊不需要12v转5v的DC2DC

dukeyli

这是个纯技术问题了。

g7muik

你还知道你接了三十个，还加了也就，算算电流多大了

一个人的世界

g7muik 发表于 2023-10-3 10:35
你还知道你接了三十个，还加了也就，算算电流多大了

电子基础很重要。SATA如果只使用5V 按照规范一个SATA接口5V只能提供4.5A的电流 合计22.5W的供电能力。一个大4D的5V按照规范只能使用最大电流13A 合计65W的供电能力。他都计算时候把12V 3.3V的供电能力都算进去了。

weindy

又菜头又铁，还老杠别人
不过就事论事，圣环的的电流耐受不行吧，这不找追风者咬一波？
