硬盘笼上这几个口是接什么的？

Satan023

weston 发表于 2023-10-11 17:27
2U的要吗？ DL388 Gen10一整套，没有主板，U2和SAS笼子，带阵列卡的

不要了，我整这个就是因为r630太长了 一般机柜塞不下才换的。。。

Mufasa

最左边是SMBUS，可以测硬盘模组的温度，当然大部分情况下会出兼容性问题，没几个主板能正常支持。

中间是SGPIO，是两个SATA口对应的，用来点亮红灯，提示硬盘故障，这个接到阵列卡，但阵列卡不一定有这个接口。

右边那个插风扇。

所以全部空着不接就完事了。。。。

netfood

weston 发表于 2023-10-11 17:27
2U的要吗？ DL388 Gen10一整套，没有主板，U2和SAS笼子，带阵列卡的

这个我有点兴趣，HP系列的挺工整的。

Satan023

Mufasa 发表于 2023-10-11 19:51
最左边是SMBUS，可以测硬盘模组的温度，当然大部分情况下会出兼容性问题，没几个主板能正常支持。

中间是S ...

中间SGPIO是9针（上4下5）的，我8643转sata有一路SGPIO是8针的，这个能接吗？

你说的那个SMBUS是7针（上3下4）

Mufasa

Satan023 发表于 2023-10-11 21:09
中间SGPIO是9针（上4下5）的，我8643转sata有一路SGPIO是8针的，这个能接吗？

你说的那个SMBUS是7针（上 ...

SGPIO接上有可能不工作，但是插反了也不会烧坏什么东西，试试就知道了。

SMBUS如果针数不一样，就不接了，那个定义很麻烦。

carrotcyc

Satan023 发表于 2023-10-11 17:26
thx 另外老哥是啥主板？机箱开机引脚线都接了吗？
我问卖家他也不清楚引脚定义，说跟图里这块主板引脚定 ...

我装的寄嘉MZ32-ar0洋垃圾，针脚定义完全兼容的，直接把插头捅到主板上所有功能就能用了https://download.gigabyte.cn/Fil ... MZ32-AR0_e_v3.0.pdf第23页

Satan023

carrotcyc 发表于 2023-10-12 21:11
我装的寄嘉MZ32-ar0洋垃圾，针脚定义完全兼容的，直接把插头捅到主板上所有功能就能用了https://download ...

thx
再请教下，这个机箱我发现风扇不是朝机箱里面吹的，他是直接往外吹。。。导致硬盘笼超烫。我硬盘都快60度了。。。
你也是这样的？

carrotcyc

Satan023 发表于 2023-10-12 22:47
thx
再请教下，这个机箱我发现风扇不是朝机箱里面吹的，他是直接往外吹。。。导致硬盘笼超烫。我硬盘都快 ...

是向外排风的，它的硬盘是用风道负压散热的，如果你硬盘太热的话说明风扇转速太低所以我现在甚至想把这垃圾箱子出了，家里不是大户人家的话2U果然不适合放在家里

Satan023

carrotcyc 发表于 2023-10-14 09:52
是向外排风的，它的硬盘是用风道负压散热的，如果你硬盘太热的话说明风扇转速太低所以我现在甚至想把这垃 ...

嗯，昨天晚上发现了 我本来还反装了让它正压 后来发现硬盘温度太高 快60了
弄回负压 直接降到40多一点


就是这个风扇太吵了，我想换掉。老哥用的原装风扇？

carrotcyc

Satan023 发表于 2023-10-14 15:12
嗯，昨天晚上发现了 我本来还反装了让它正压 后来发现硬盘温度太高 快60了
弄回负压 直接降到40多一点

换了4个建准的PF80381B2-Q050-S99也不行，这是市面上能找到的功率最小的8038了。还是吵，打算放弃了

zengfanxiang

Satan023 发表于 2023-10-14 15:12
嗯，昨天晚上发现了 我本来还反装了让它正压 后来发现硬盘温度太高 快60了
弄回负压 直接降到40多一点

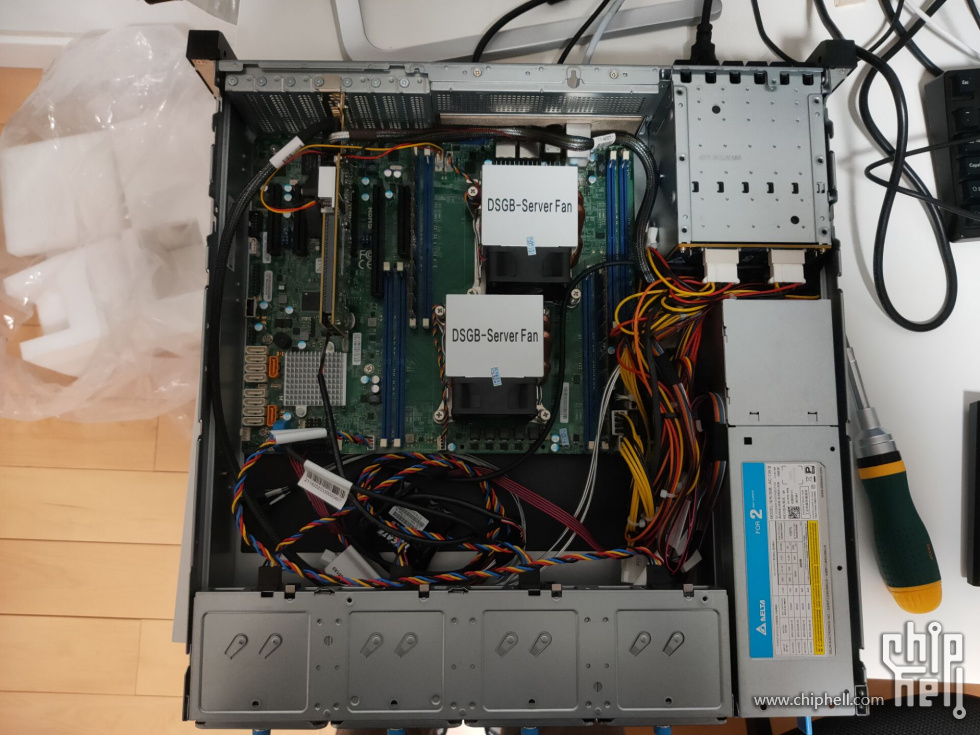

这主板，一眼超微X11DPL-I
3647的双路ATX主板可不多。

风扇不一定非要打开，原装风扇全拆了，根据实际使用情况适当增加。
给硬盘笼单独一个风扇。

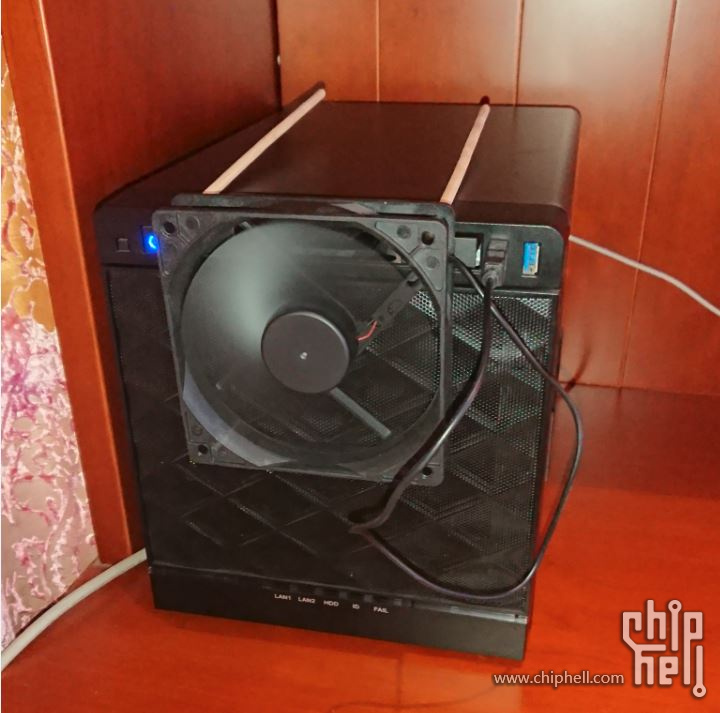

硬盘笼散热有个思路，两根筷子、一个USB风扇解决。
当然，这样时间长了硬盘笼灰尘会比较多。有无尘机柜最好。

Satan023

carrotcyc 发表于 2023-10-14 17:02
换了4个建准的PF80381B2-Q050-S99也不行，这是市面上能找到的功率最小的8038了。还是吵，打算放弃了 ...

自带的风扇我bmc设置成full，发现能达到10000rpm，竟恐怖如斯，不带3m耳塞感觉耳朵分分钟去世。
后来根据网上的教程用ipmi tool把转速调成5%，大概2000多转左右吧。手机测噪音大概45db。


不过我还是想换风扇，因为这机器我发现跟戴尔不一样，戴尔那个ipmitool调好转速只要主板电源不拔掉，就不会掉转速设置。这个只要关机下次开机又变成满转了，然后我还有个另装的LSI raid卡，bios post走完自动进入raid卡post，转速还会被改回去，必须要走完raid卡post再改转速才不会被改回去。这样太麻烦了，我想整个最高转速不超过3000的。这样就算没来得及改转速，也还在能接受范围。

你这个PF80381B2-Q050-S99转速是4900rpm吗？你是直接4pin接到主板，没有用风扇笼自带的那个头子？

Satan023

zengfanxiang 发表于 2023-10-14 18:29
这主板，一眼超微X11DPL-I
3647的双路ATX主板可不多。

我是x10drl-i

zengfanxiang

Satan023 发表于 2023-10-14 20:09
我是x10drl-i

眼瞎、图片看的太快了，这确实不是3647的主板

Satan023

zengfanxiang 发表于 2023-10-14 20:15
眼瞎、图片看的太快了，这确实不是3647的主板

老哥，我看搞过超微的主板。你知道超微主板是能监控到硬盘笼硬盘的温度吗？我硬盘笼有I2C接口的。

carrotcyc

Satan023 发表于 2023-10-14 19:46
自带的风扇我bmc设置成full，发现能达到10000rpm，竟恐怖如斯，不带3m耳塞感觉耳朵分分钟去世。
后来根据 ...

我给风扇改接口了，连接器molex 44133-0800，端子molex 43030-0003，直接替换热插拔

Satan023

carrotcyc 发表于 2023-10-14 20:26
我给风扇改接口了，连接器molex 44133-0800，端子molex 43030-0003，直接替换热插拔 ...

太牛逼辣 mark

nsc117

zengfanxiang 发表于 2023-10-14 18:29
这主板，一眼超微X11DPL-I
3647的双路ATX主板可不多。

聪明啊！这两根筷子神了！
