手提小钢炮——七彩虹 B760I + 索泰 4060TI + 机械大师 iF13 装机展示

youzhusky

• 前言


     此次带来一台手提便携性的ITX水冷小主机。使用的是来自机械大师的logicube 逻辑库系列iF13机箱，体积仅为13.5L，也是其名字iF13的由来，尺寸为355x159x240mm的长宽高，兼容性为67mm下压风冷或者240mm水冷（冷头67mm以内），显卡最大345mm长度，厚度在SFX电源下支持三槽65mm，而ATX电源下支持2槽45mm厚度。
    这台小主机的配置虽然不高但在A4小机箱中也可以畅玩1080P高刷的各类游戏，使用的配置主要是13700KF+七彩虹 CVN B760I FROZEN WIFI D5 V20 DDR5主板+索泰 GeForce RTX 4060Ti-8G 天启 OC 的主配置。CVN B760I FROZEN WIFI D5 V20，这款小强力的主板使用了超强的7+1+1相数字供电和核心90A旗舰规格Dr.Mos，且标称XMP 8000MHz强化双槽高频内存的支持，并采用了PCIe5.0x16合金强化显卡插槽以及WIFI6+2.5G网口，寒霜合金散热装甲上海配备了隐藏式PWM散热小风扇，这款主板不仅配置强力而且也引入了时下B760芯片组最新的微码调整功能，在使用104微码后可调整电压达到轻松驾驭13700K这样的高功耗CPU。显卡使用了索泰的RTX 4060Ti-8G 天启 OC，它具有4352cuda处理器和8GB 128BIT GDDR6显存，采用的8+1相供电和5热管的高效能冰芯散热系统。
    存储方面是阿斯加特的DDR5 6000 金伦加&TUF联名款32G套条，海力士A-die颗粒保证了内存的稳定与性能，而其金色TUF联名色在ProArt X670E-CREATOR主板上也是相得益彰。固态硬盘现在性价比越来越高，使用了国产长江存储颗粒的阿斯加特 AN4+ 2TB，其采用联芸1602的主控——MAP1602A-F3C也是其PCIE4.0性能级SSD的保证。
    散热方面是九州风神今年数显系列的冰堡垒青春版LS720 SE DIGITAL，采用九州风神自研架构的第四代高能水泵和动态平衡泄压冷排，并加入了智能可视化数显屏，可显示基于HWiNFO引擎的CPU使用率/CPU温度/CPU功率数据，对于使用微码降压的13700K可以说轻松支持。最后电源采用的是来自海韵的全日系电容、第4代数字IC温控技术、新一代制程工艺和10年质保的SGX-750，SFX规格小钢炮电源。

• 配置清单：


C P U：英特尔（Intel） 13代 酷睿 i7-13700KF 处理器
主  板：七彩虹（Colorful）CVN B760I FROZEN WIFI D5 V20 DDR5主板
内  存：阿斯加特（Asgard）32GB(16Gx2)套装 DDR5 6000 金伦加&TUF联名款
S S D：阿斯加特（Asgard） AN4+ 2TB SSD
显  卡：索泰（ZOTAC）GeForce RTX 4060Ti-8G 天启 OC
电  源：海韵（SEASONIC） SGX-750  金牌SFX小电源
散  热： 九州风神（DEEPCOOL）冰堡垒240青春数显版 LS520 SE DIGITAL
机  箱： 机械大师（Mechanic Master） iF13逻辑库

• 整机展示：

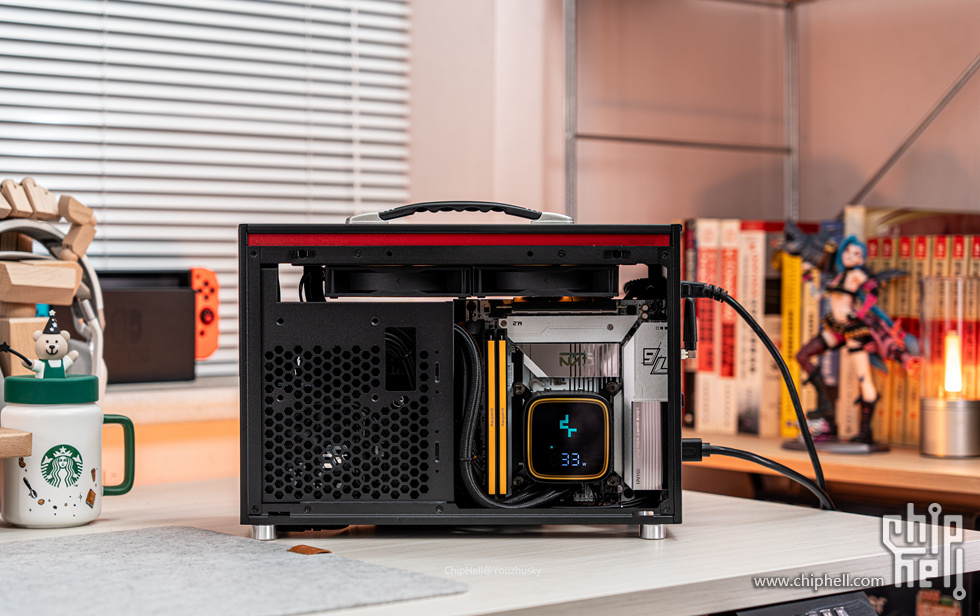

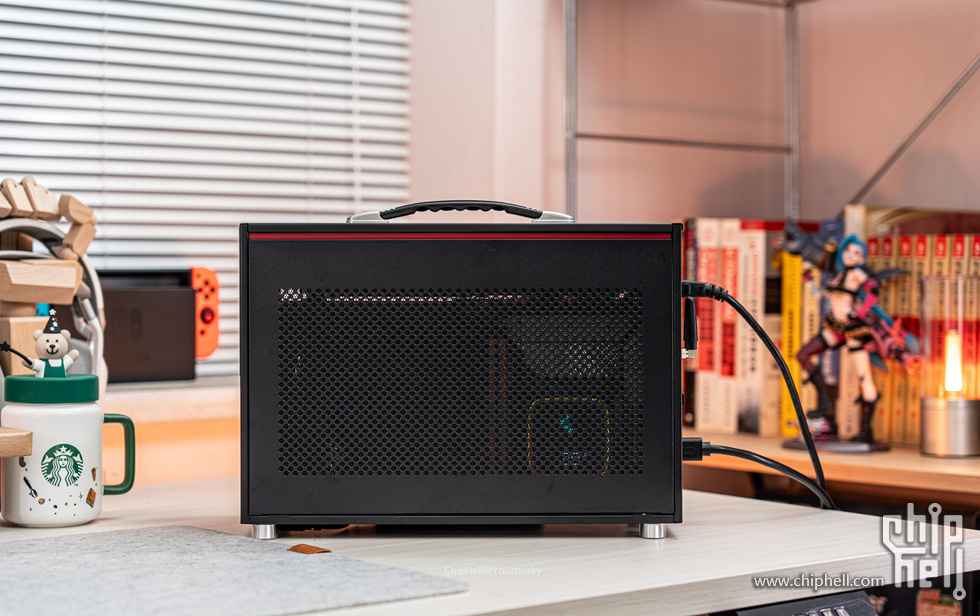

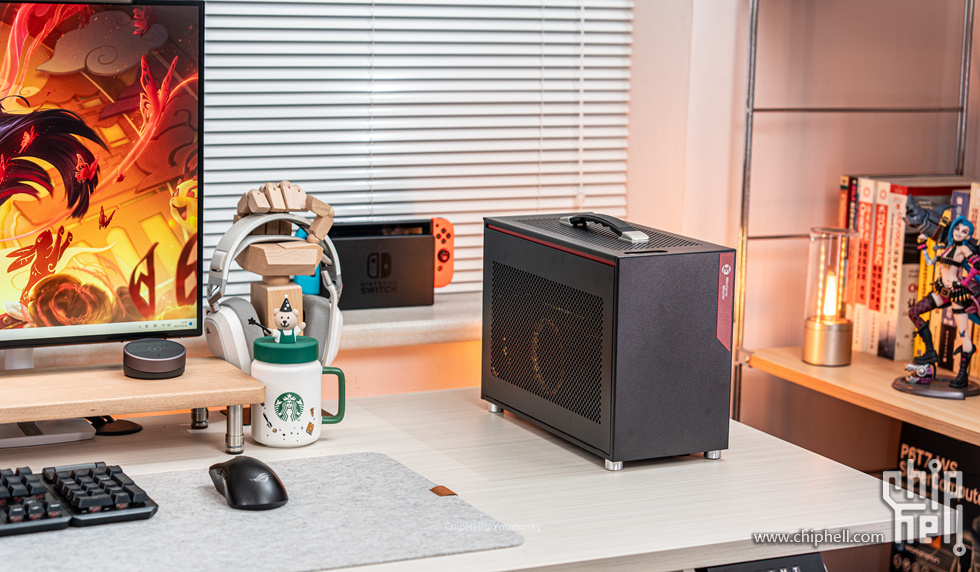

小巧的13.5L低调黑色手提逻辑库


两片侧板免工具设计，一体弯折的L型框架通过拧下4个螺丝就能轻松拆除


整机桌面展示

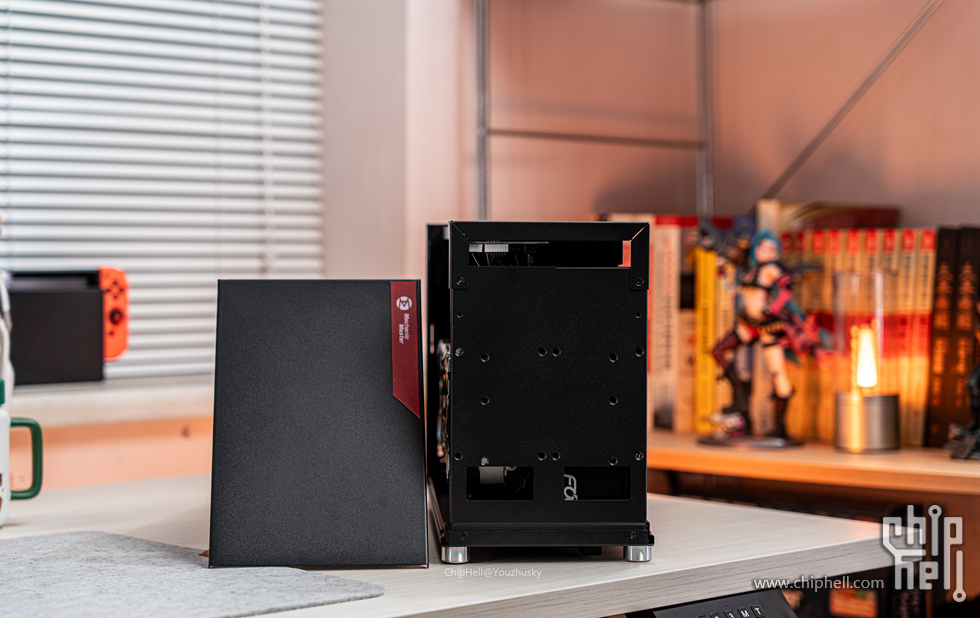

前面板使用了PVC的红色机械大师logo装饰，简约耐看


整机的右边主板一侧网板

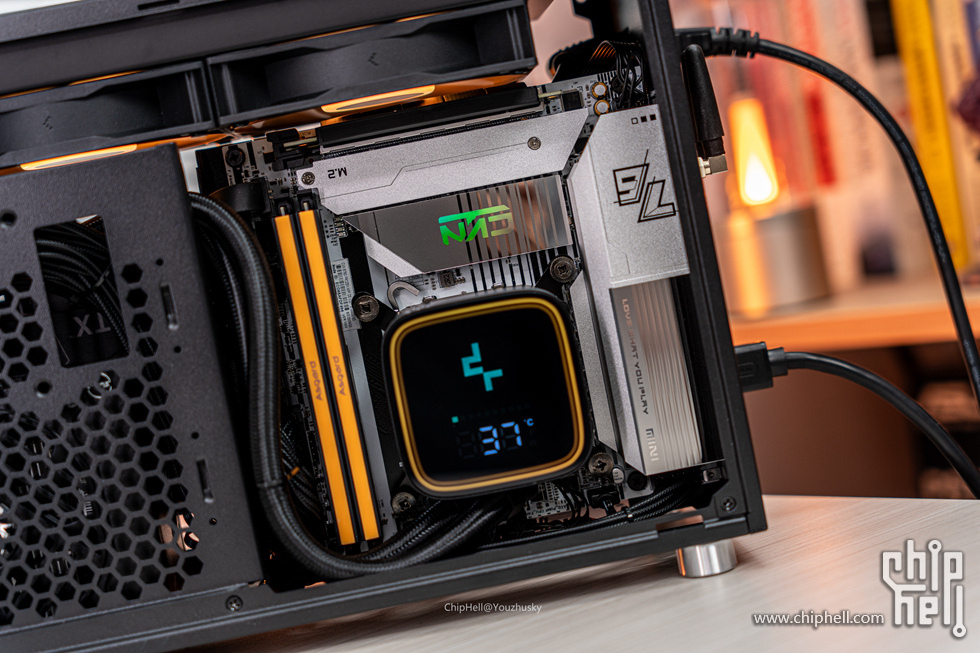

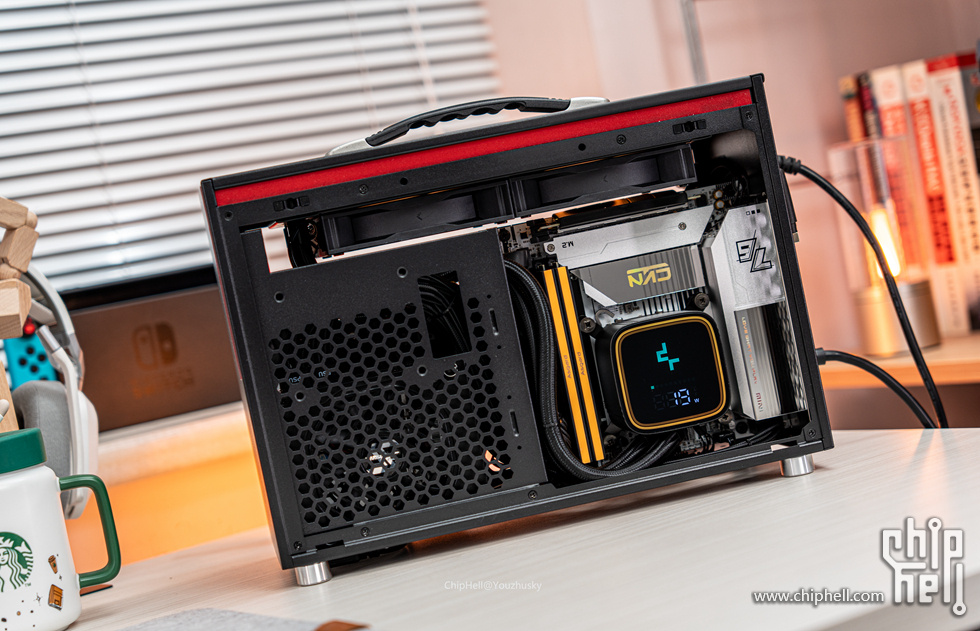

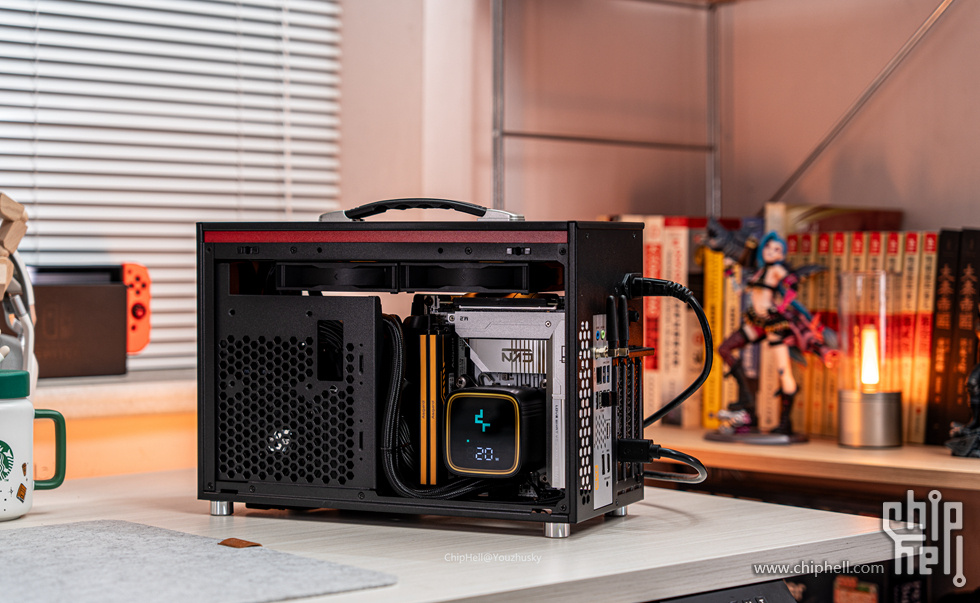

打开快拆侧板看内部的主板散热内存等


整机的右边主板一侧网板

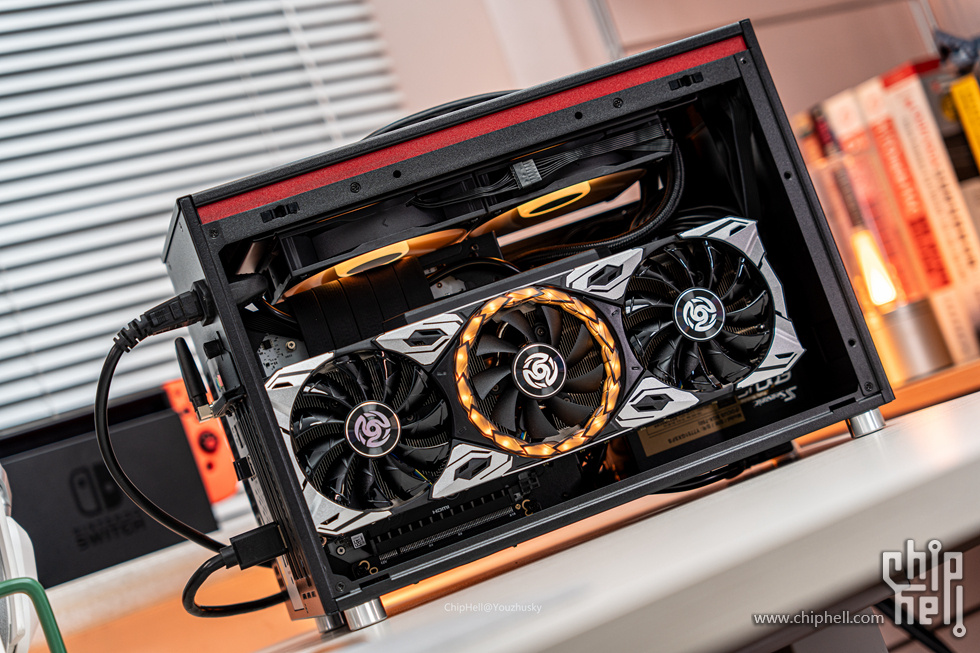

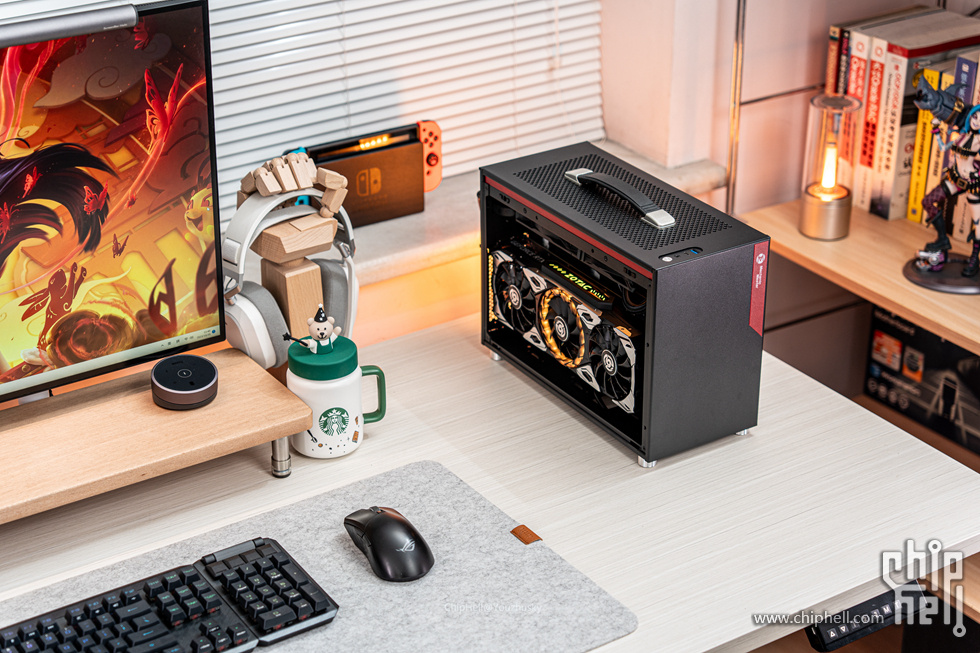

打开快拆侧板看内部的显卡


45°视角


45°视角


45°桌面


Mechanic Master


iF13顶部的前置IO，开机键使用了铝合金材质，1个音频口、1个type-C、1个USB3.0也足够ITX使用


提手两侧固定内部加强，机箱塞满也可轻松一握


顶部面板整体，提手下可见加强结构延展至正面承重


一体弯折的L型框架，也是顶板与前面板


提手的下面还设计了1.2mm厚内衬铁转移受力点，让重量分布在加强结构的侧向外框，结合实测受力分析，提起来得心应手，外壳无丝毫形变


分体面板的整机


整机尾部45°

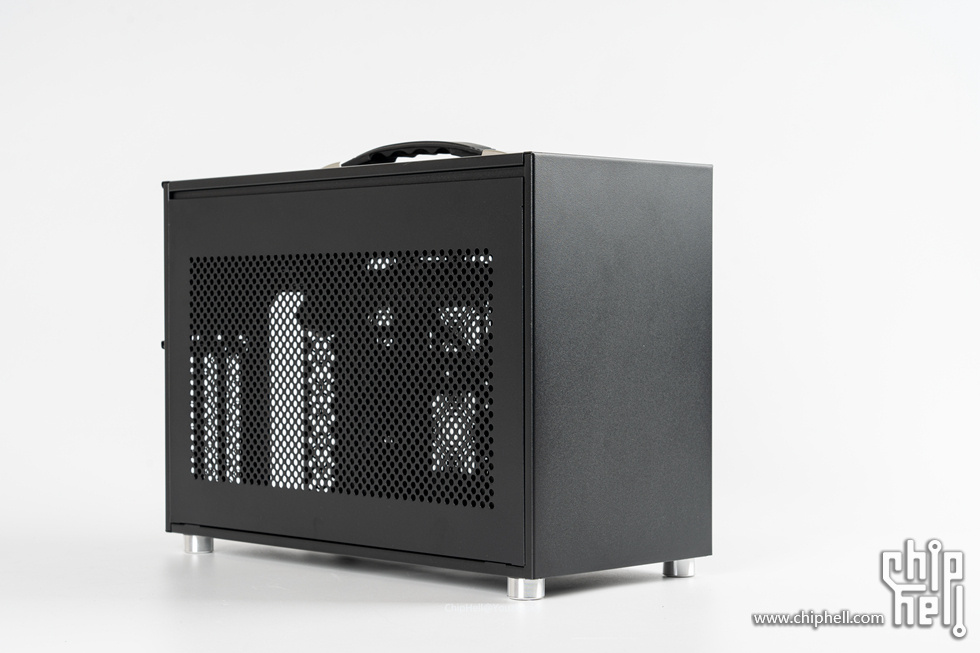

侧面展示


侧面展示


主板使用的是七彩虹新出的 CVN B760I FROZEN WIFI D5 V20登陆舰，CVN的亮标显眼


侧面CVN冰霜散热装甲，76为芯片组，右侧还有一个slogan“LOVE WHAT YOU PLAY  MINI”


A4结构反向安装主板，如果倒过来看就正常位了


这是A4结构的正常主板视角


主板尾部的IO接口和七彩虹logo CVN

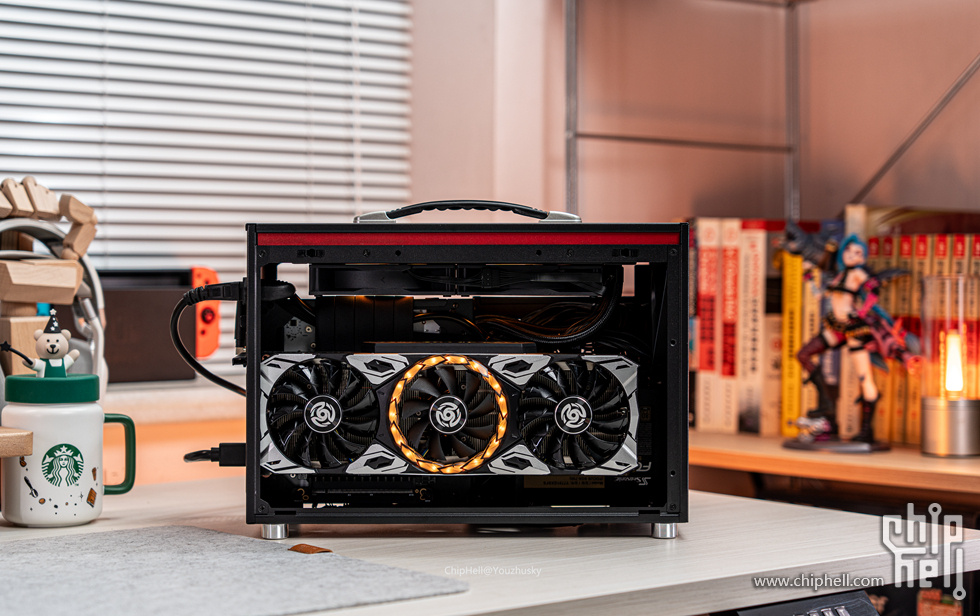

显卡是索泰的4060TI天启OC，对于目前的系列中4060TI的性价比还是非常不错的


天启显卡三风扇中间这颗带ARGB灯效，左侧还有英伟达的GEFORCE RTX

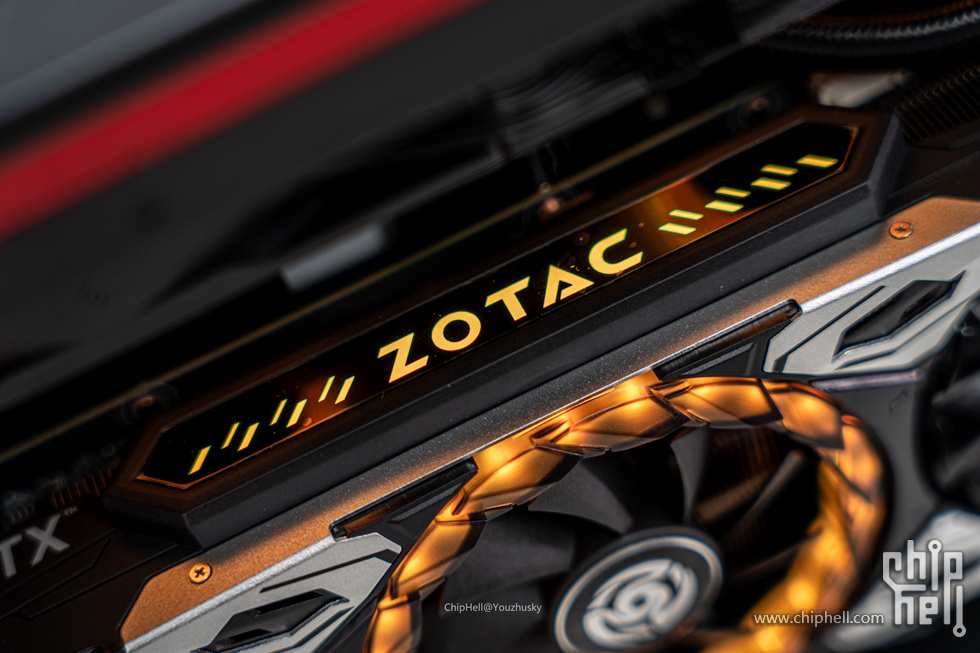

显卡顶部的ZOTAC 灯效logo


三风扇结构

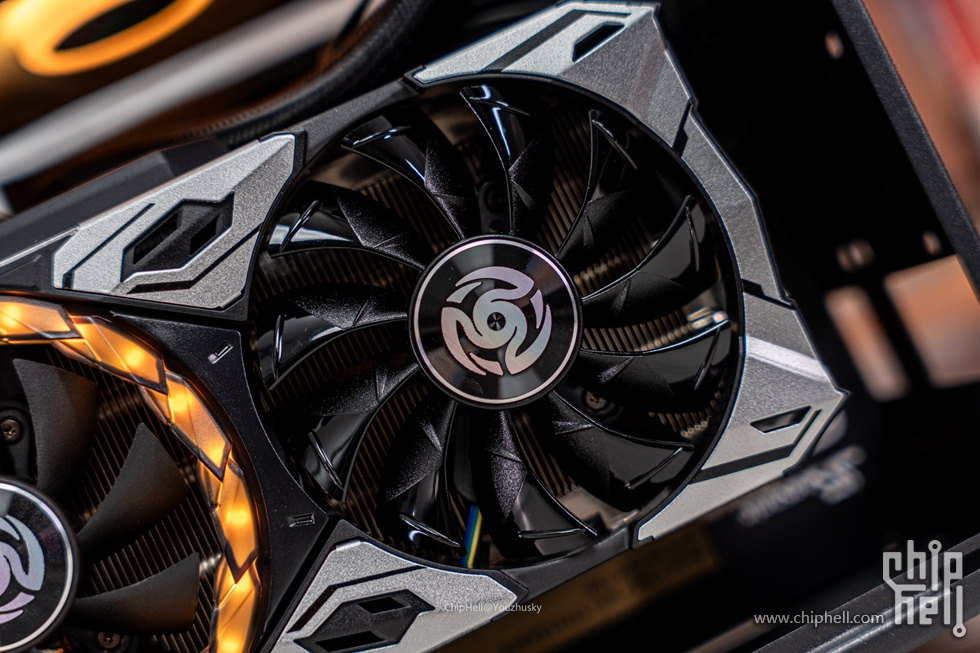

仿生盾鳞风扇

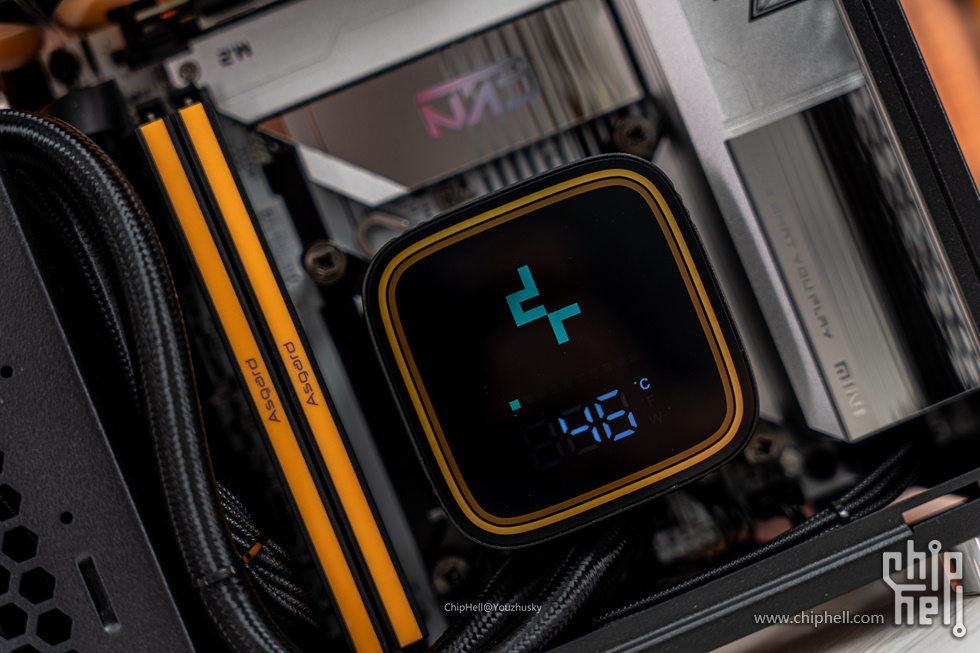

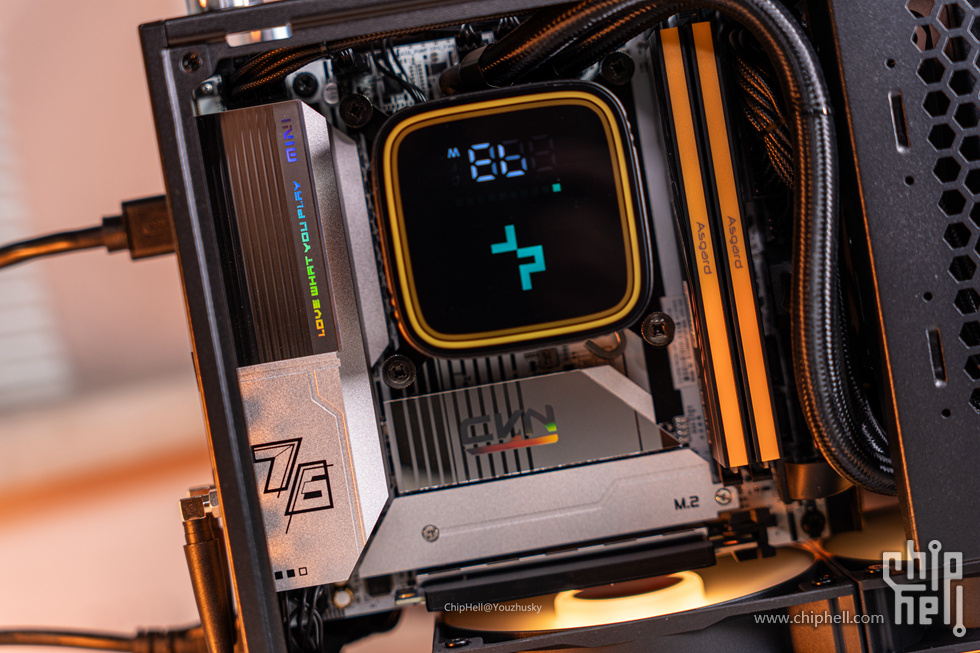

九州风神冰堡垒240青春数显版，可显示CPU的温度，上面九州风神logo，中间为进度条

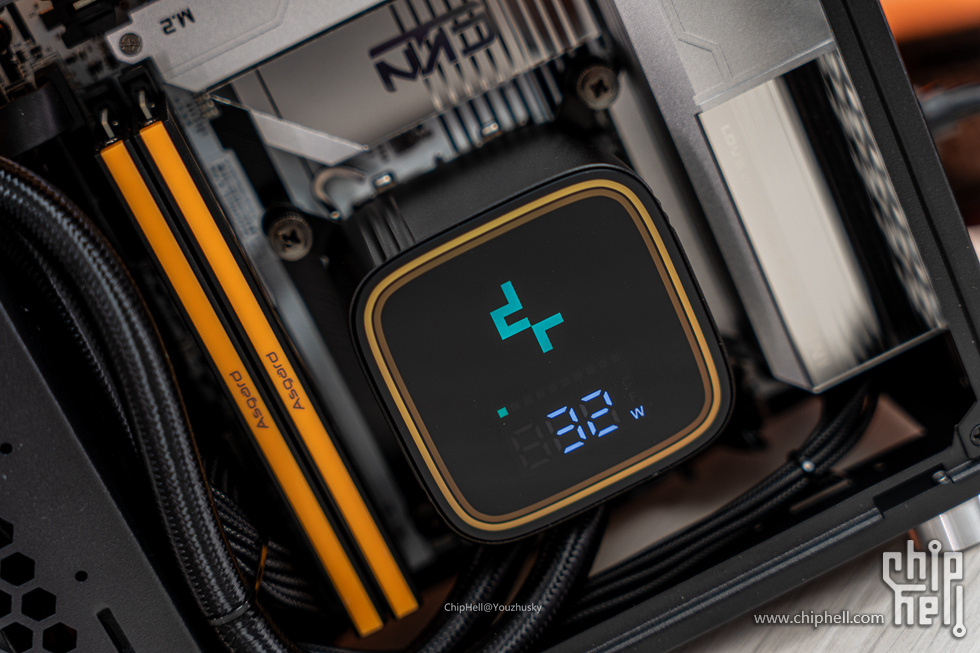

冰堡垒240青春数显版不仅可显示温度，也可以显示功耗，功耗高时中间的进度条会一直向前走

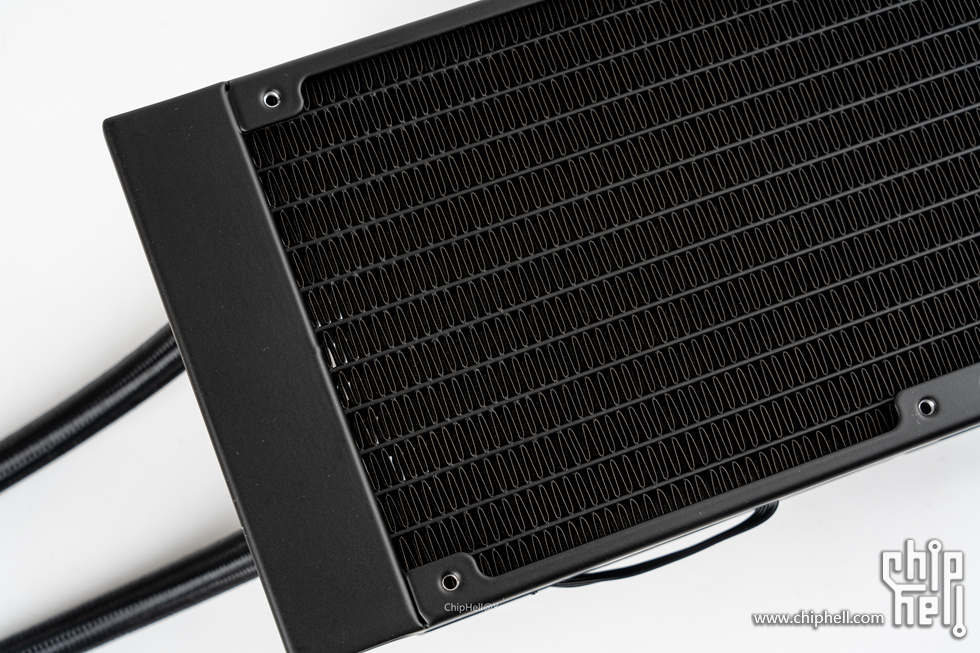

顶部的冰堡垒240青春数显版冷排

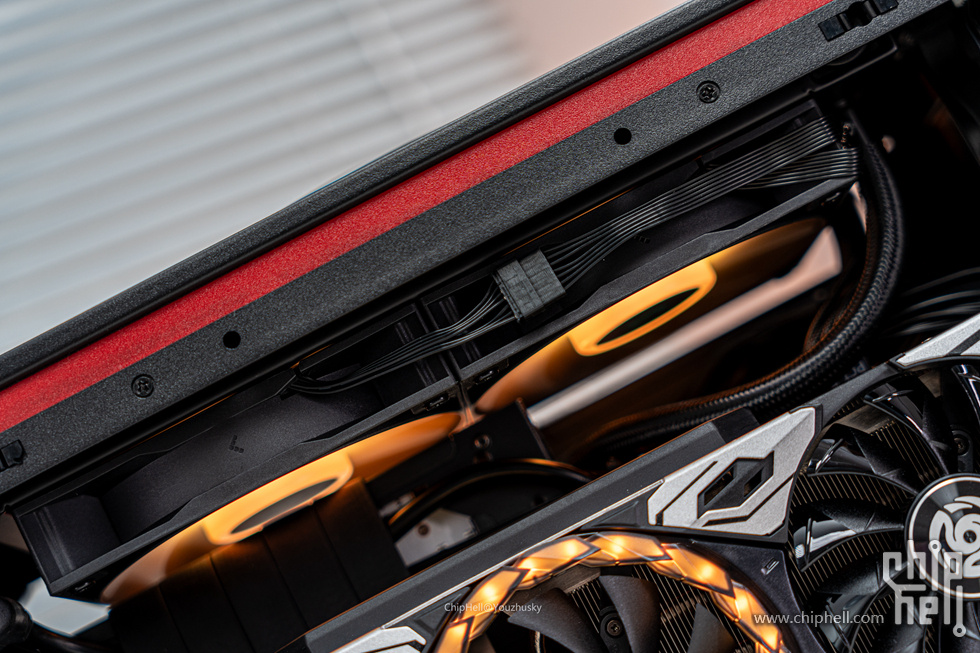

冰堡垒240青春数显版标配的可串联风扇FE120 ARGB PWM


阿斯加特的金伦加&TUF联名款内存，此款为非灯条，但配置的TUF橙色其实也非常显眼，配色得当也相当好看，特别如果是使用TUF主板就更一体化了


内存两边都有黑色纹理，不过ITX结构基本藏得比较深


侧面看ASGARD的logo

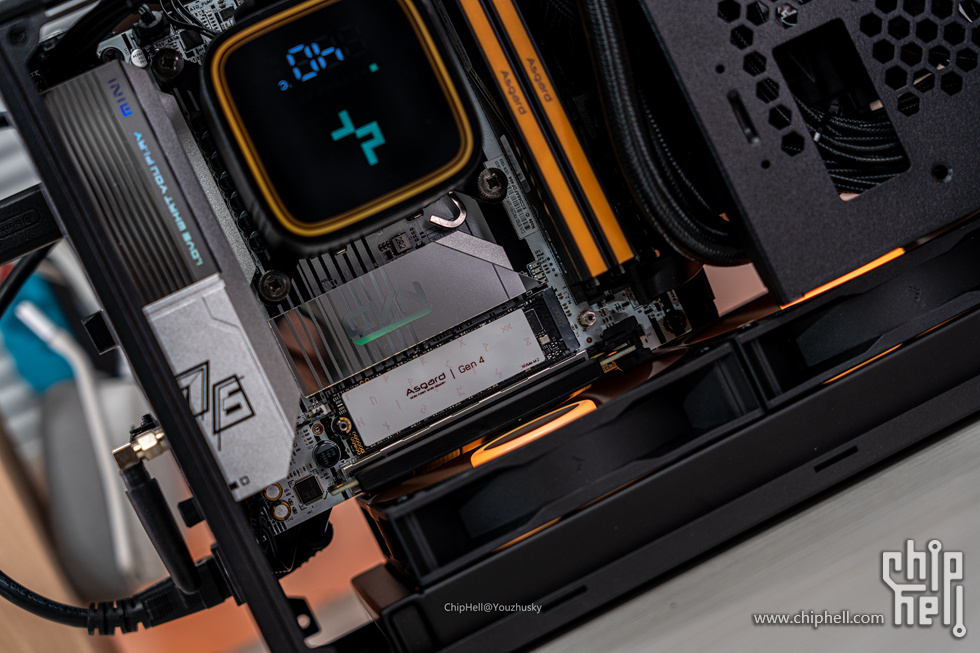

主板正面的M.2位置安装的是阿斯加特的AN4+ 2TB SSD


盖上M.2寒霜散热装甲之后默默工作，只可见ASGARD 金伦加&TUF联名款DDR5 6000 内存

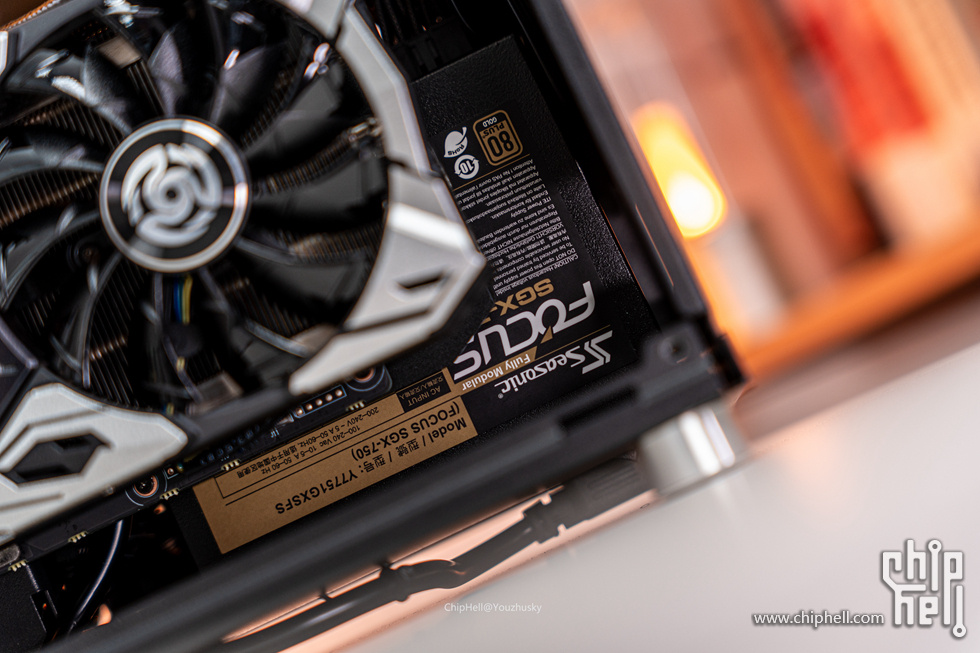

默默工作的海韵FOCUS SPG-750 金牌全模组SFX小电源，带个13700K与4060TI轻轻松松

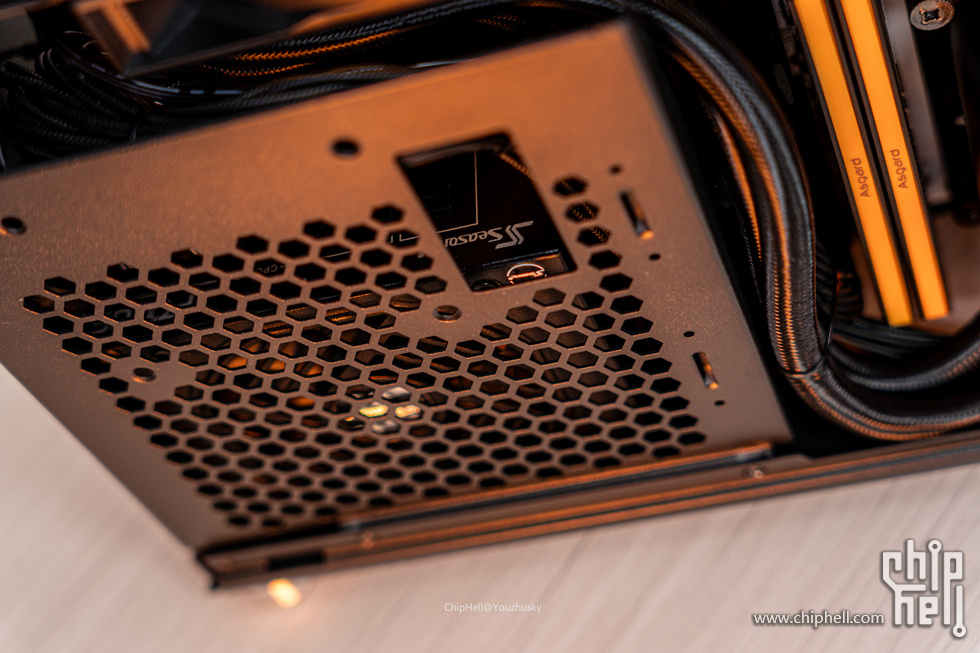

电源安装位基本不可见电源


机箱底部的ATX2SFX电源转接板与供电线走线，海韵SGX750的电源开关还是可以触摸到的，右侧未使用的侧出主板IO镂空位置则由磁吸防尘网盖住了

• 配件解析
• 机械大师（Mechanic Master） iF13逻辑库


机械大师的logicube 逻辑库系列iF13机箱，体积仅为13.5L，也是其名字iF13的由来，尺寸为355x159x240mm的长宽高，兼容性为67mm下压风冷或者240mm水冷（冷头67mm以内），显卡最大345mm长度，厚度在SFX电源下支持三槽65mm，而ATX电源下支持2槽45mm厚度


iF13整体使用钢架制成，可配置20cm的双反显卡延长线4.0，同时这款虽然为A4结构，但是可以配置iDock立式底座可让整机站立起来


显卡一侧，两侧的侧板都采用各两枚球形卡钉，实现免工具快速拆卸，侧板也都是采用MESH网孔设计，通风效率高，附件还有防尘网

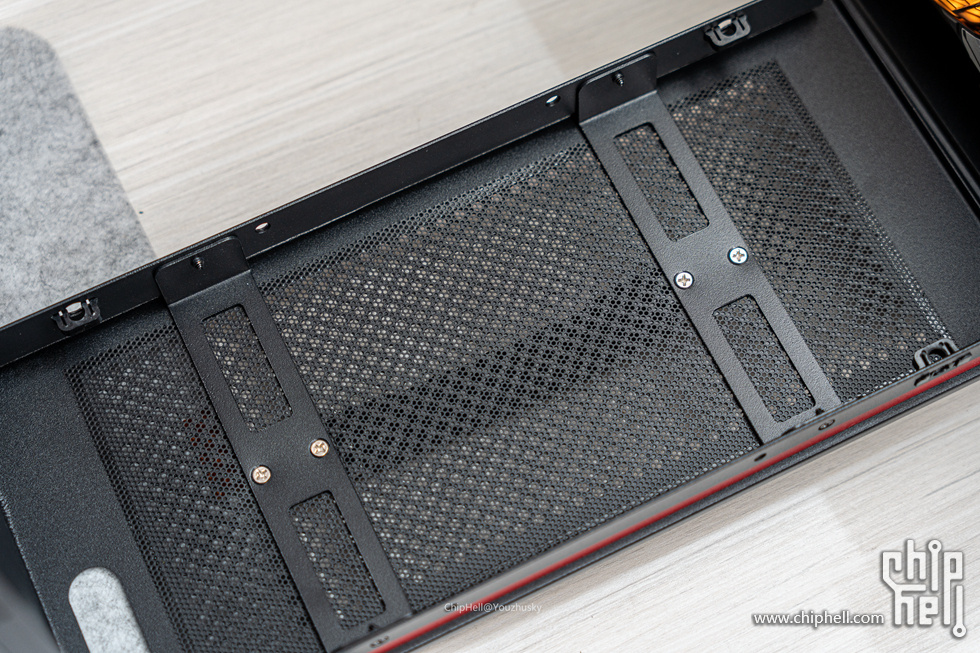

免工具打开之后可见内部显卡一侧默认右边有HDD位置，在使用170mm内的显卡情况下可使用这个支架支持2块3.5HDD

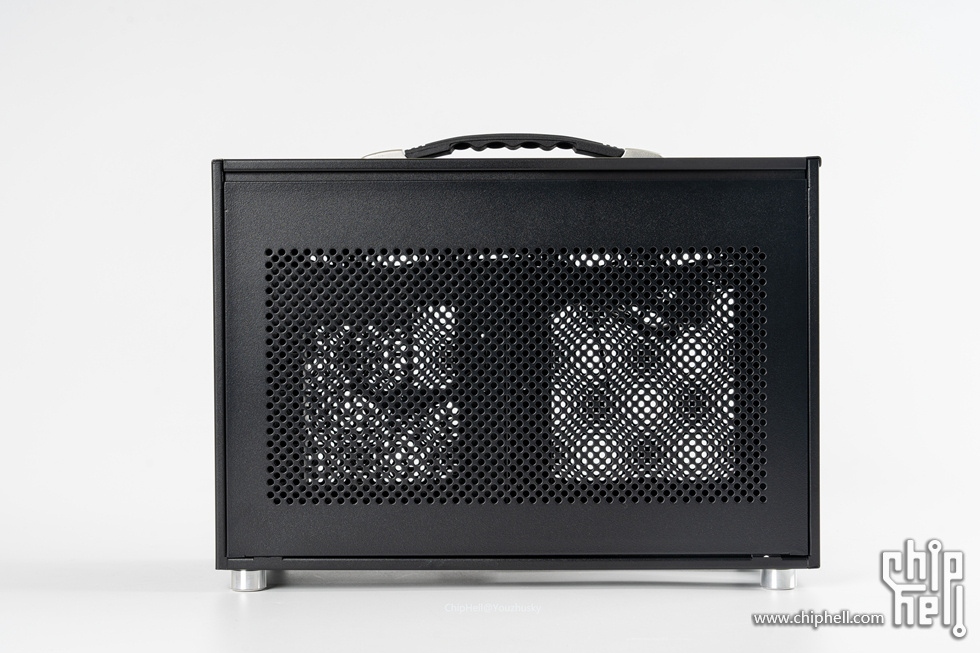

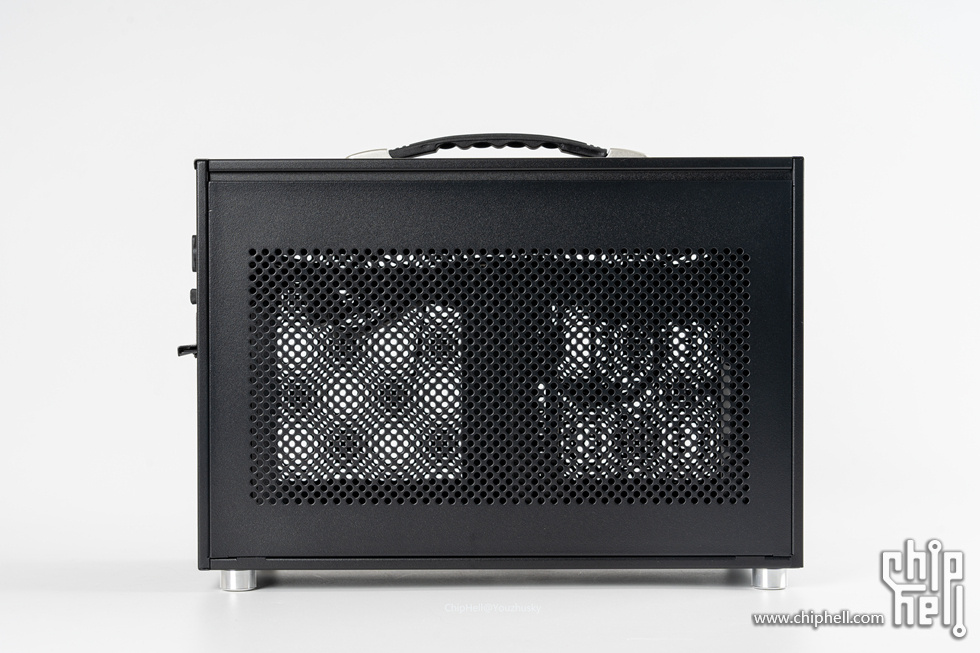

主板一侧的MESH侧板

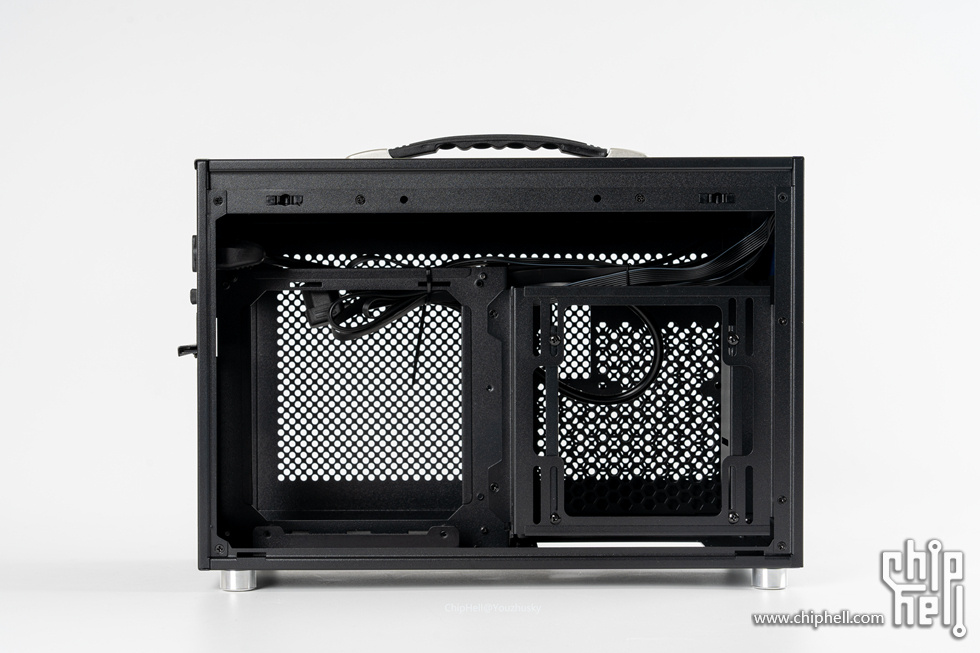

打开之后可见左侧的SFX/ATX电源位和右侧的主板位

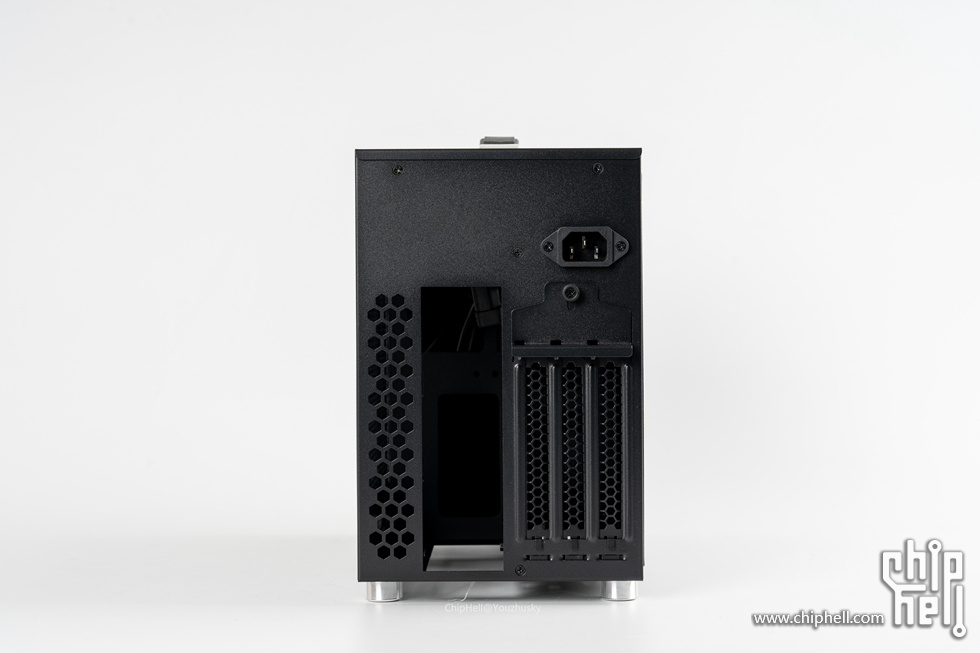

尾部接口，这里可以看到显卡最大可兼容三槽厚度，主板散热器支持67mm高度或者240水冷的67mm高度冷头


顶部也是MESH网孔面板，设计支持240水冷下需要通过顶部面板排出热量

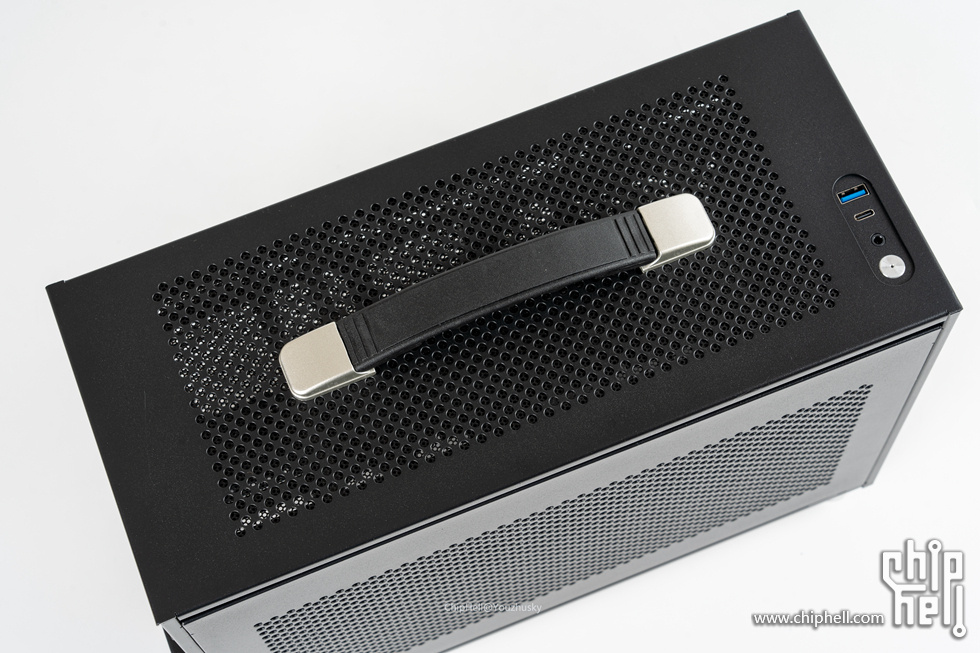

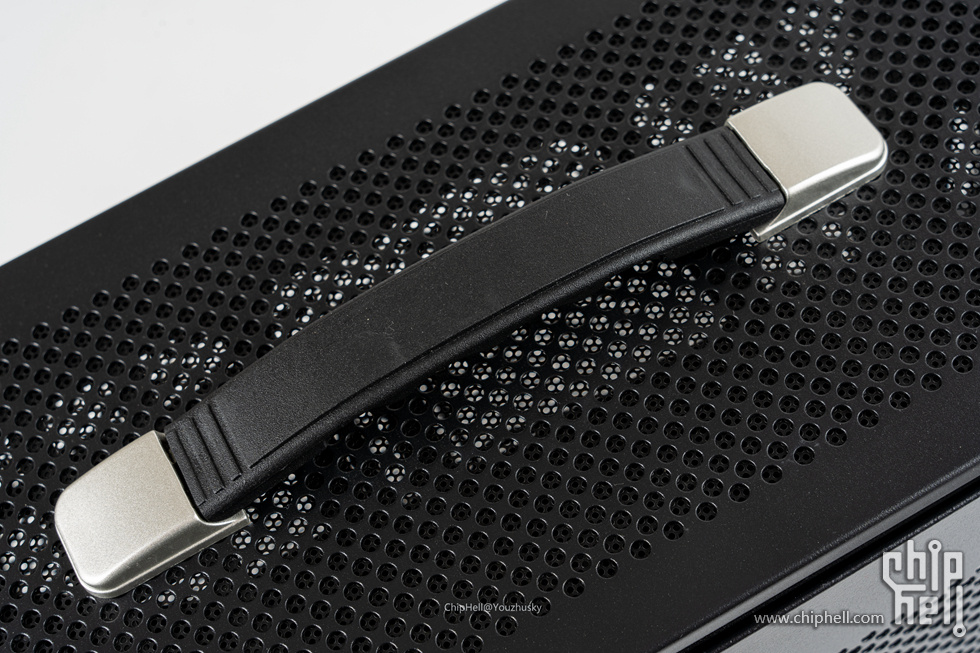

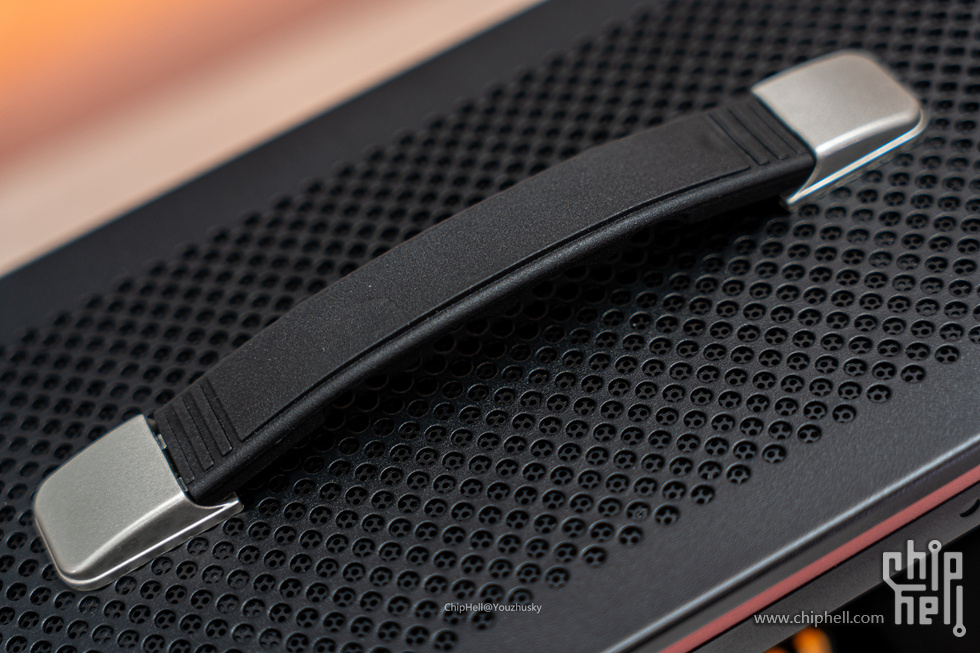

顶部的提手，下面还设计了1.2mm厚内衬铁加强筋转移受力点，让重量分布在加强结构的侧向外框，结合实测受力分析，提起来得心应手，外壳无丝毫形变

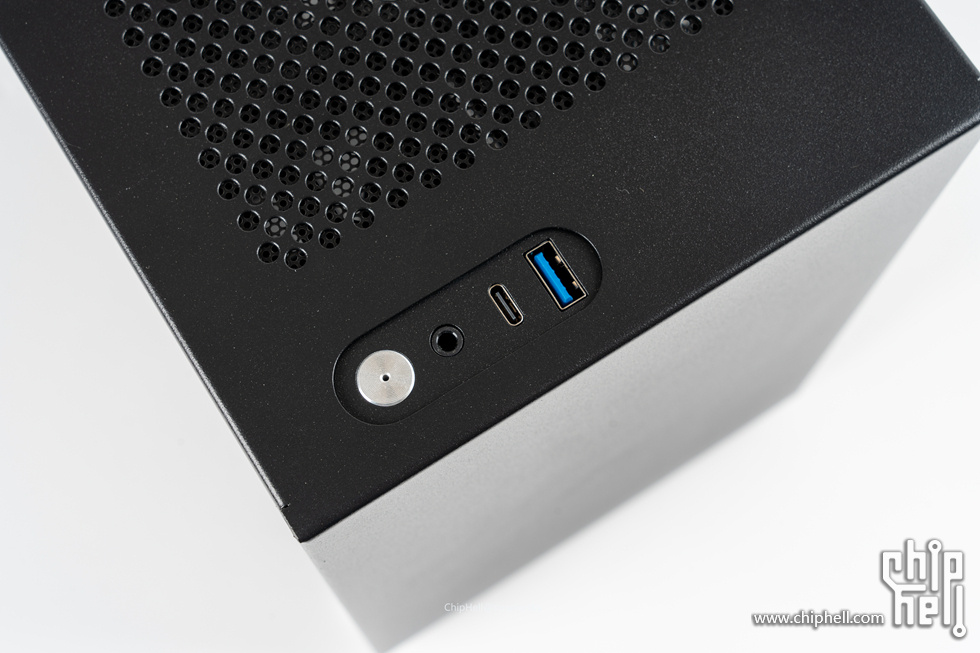

顶部的前置IO，1个type-C、1个USB3.0对于ITX也足够使用


显卡仓硬盘风扇扩展支架，不仅可安装2个3.5HDD，也可安装14/12CM的风扇


显卡位底部的PCIE拆分卡安装底座，可以通过安装制定拆分卡让ITX主机支持2组PCIE X8板卡扩展


主板安装位


顶部的框架可以通过尾部上面左右两颗螺丝和前面板底部两颗螺丝拆卸之后取下弯折的前顶板，顶部面板下面也可以看到提手的加强筋

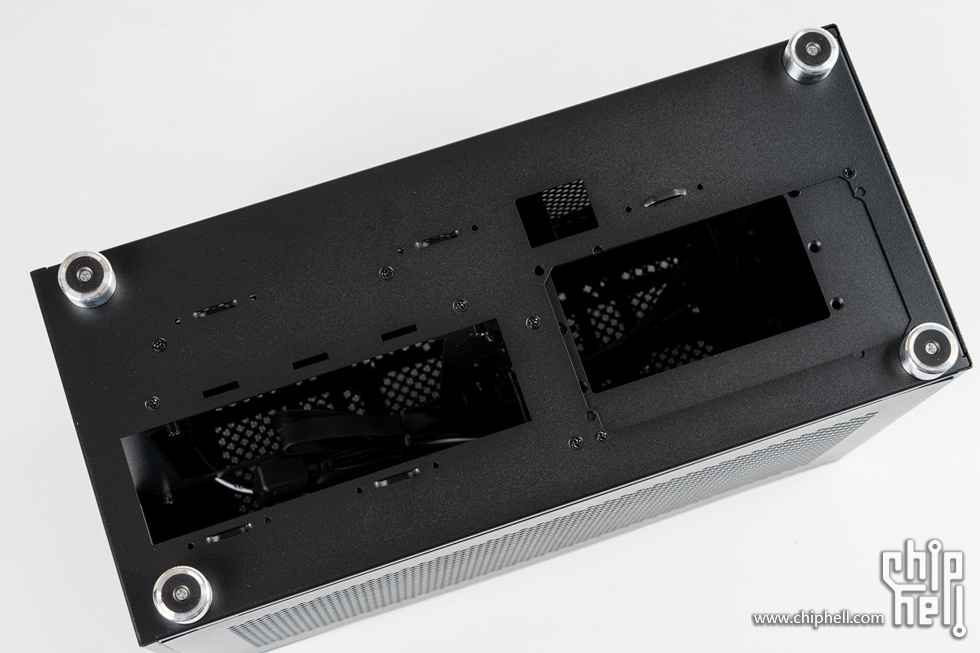

机箱的底部，前面镂空为使用iDock直立安装时主板侧出IO设计位，后面的镂空为SFX/ATX电源固定位

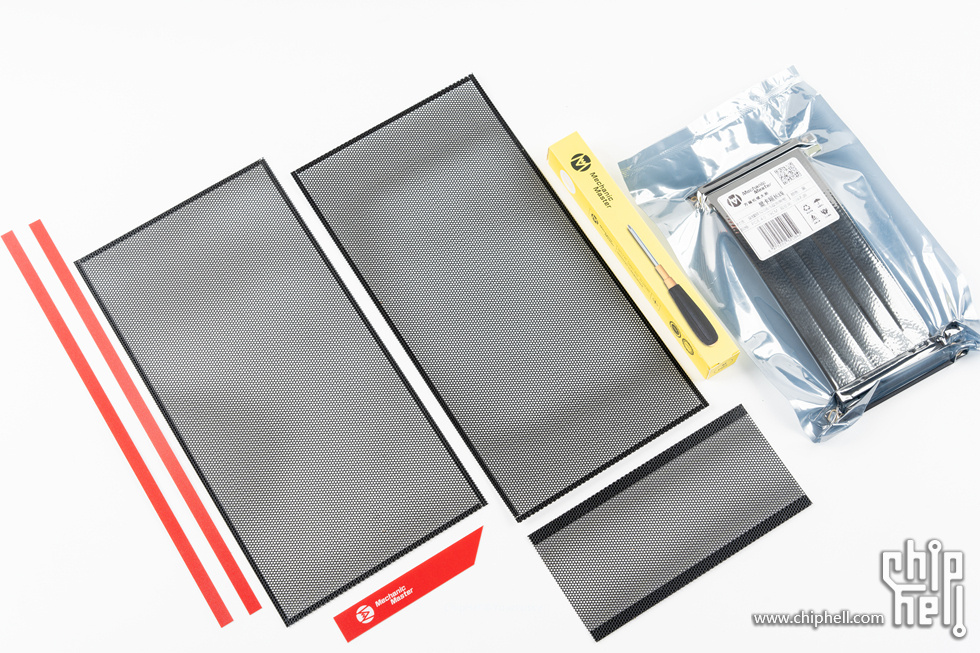

附送的PVC装饰条和logo，以及侧板防尘网和主板IO挡板防尘网，螺丝刀以及显卡延长线4.0

• 七彩虹（Colorful）CVN B760I FROZEN WIFI D5 V20 DDR5 登陆舰



此次选用的主板是来自七彩虹的新款B760ITX DDR5主板，型号CVN B760I FROZEN WIFI D5 V20，这款小强力的主板使用了超强的7+1+1相数字供电和核心90A旗舰规格Dr.Mos，且标称XMP 8000MHz强化双槽高频内存的支持，并采用了PCIe5.0x16合金强化显卡插槽以及WIFI6+2.5G网口，寒霜合金散热装甲上海配备了隐藏式PWM散热小风扇


主板的全貌，银色的寒霜合金散热装甲和白色PCB其实更适合纯白主题的装机

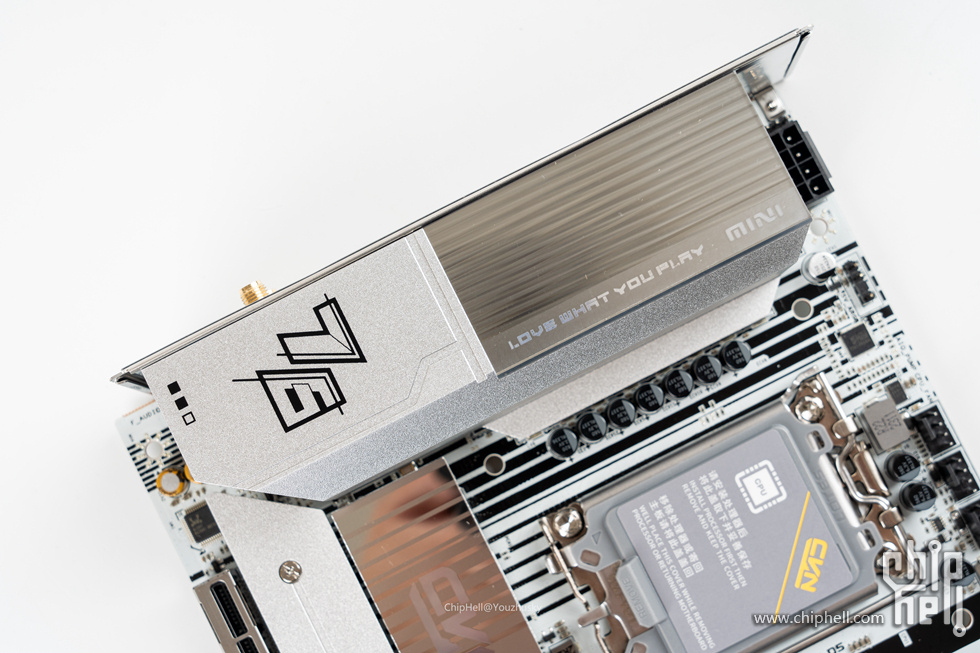

供电散热模组，左侧磨砂纹理散热上有76的芯片组代号，右侧电镀亮色纹理上有“LOVE WHAT YOU PLAY  MINI”的标语


散热片下的供电，这里8相加顶部的1相共7+1+1相Dr.Mos供电，中间的PWM控制器型号为MPS2311

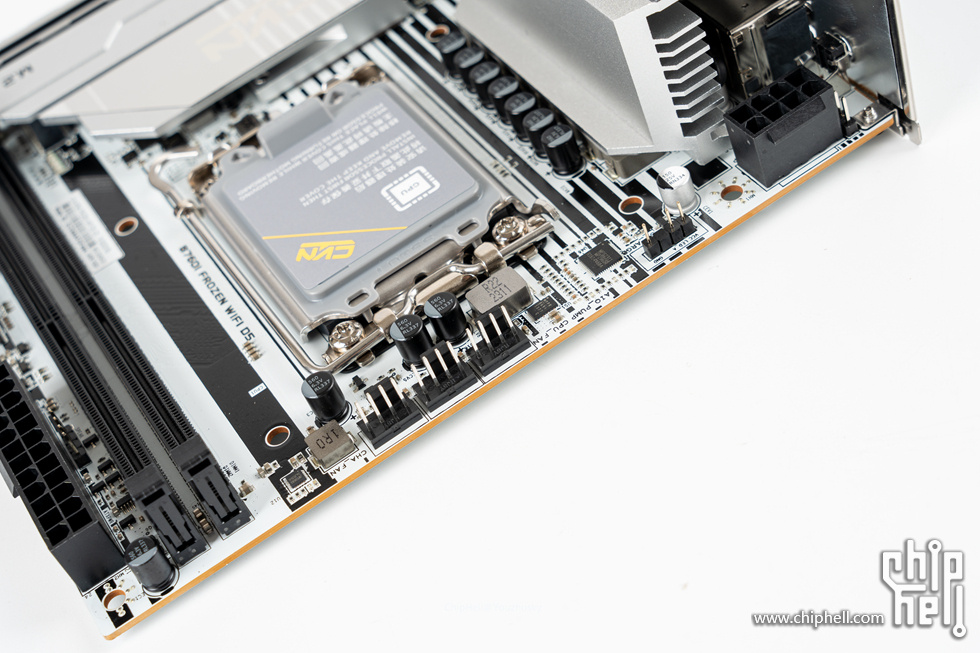

顶部这里提供了3路PWM风扇接口和1组ARGB接口，右侧是高导通低损耗的8PIN强化端子

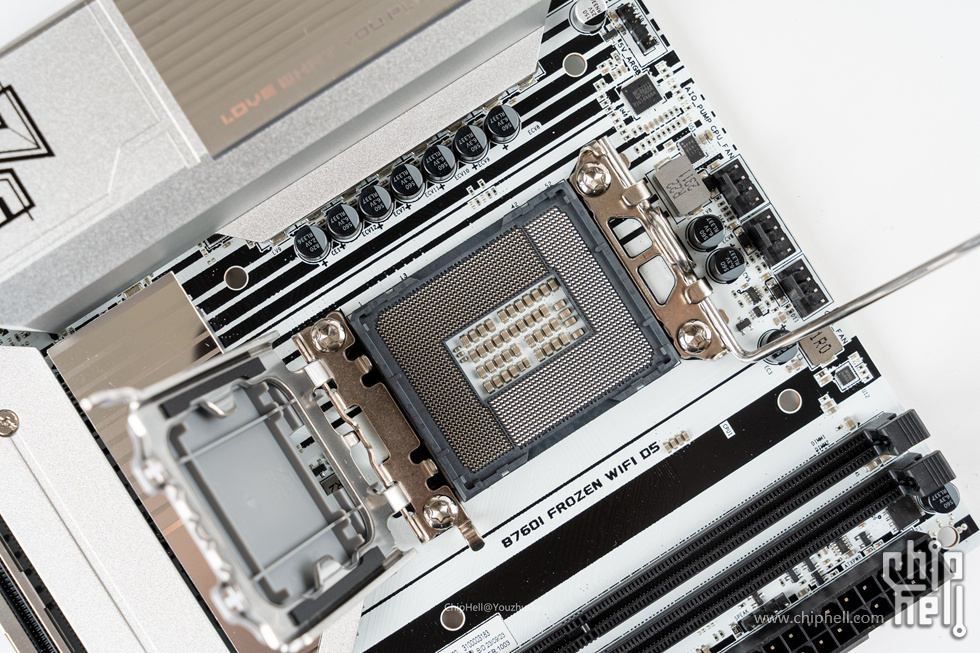

LGA1700传承三代的处理器插槽

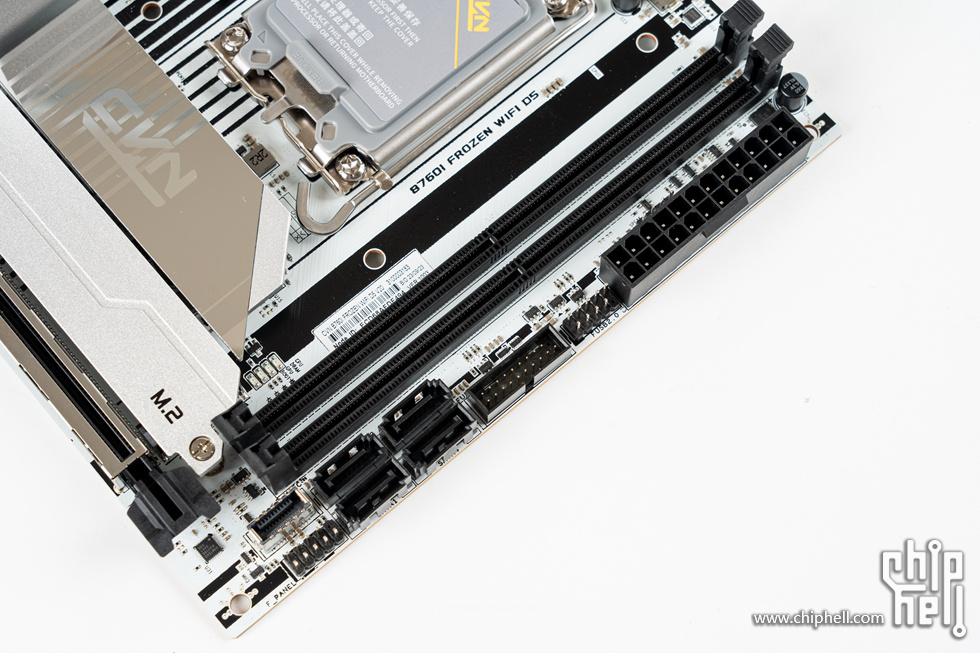

超频优化布线可拥有8000MHz的潜力，强化SMT工艺为更完整清晰的传输高速信号，以及HIGH-V电压增强可解锁更高电压模式；内存插槽右侧还有1个10Gbps速率的前置TYPE-C和1个USB3.0，中间4个SATA3，以及24PIN 主板供电


CVN的logo下为B760芯片组，中间为全覆盖的M.2寒霜散热装甲，以及1条强化的PCIE5.0 X16 显卡插槽


打开散热装甲下的PCIE4.0X4 M.2


主板的背面也带有一个PCIE4.0 X4 的SSD位，同时DDR5内存背面这里也看不到插针，都是使用了新型的SMT工艺

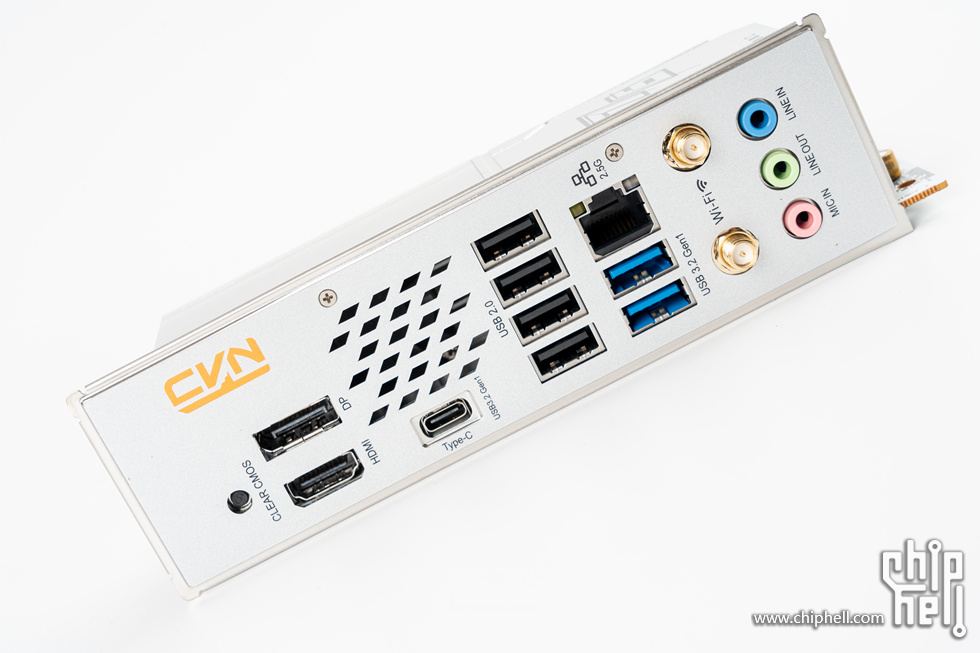

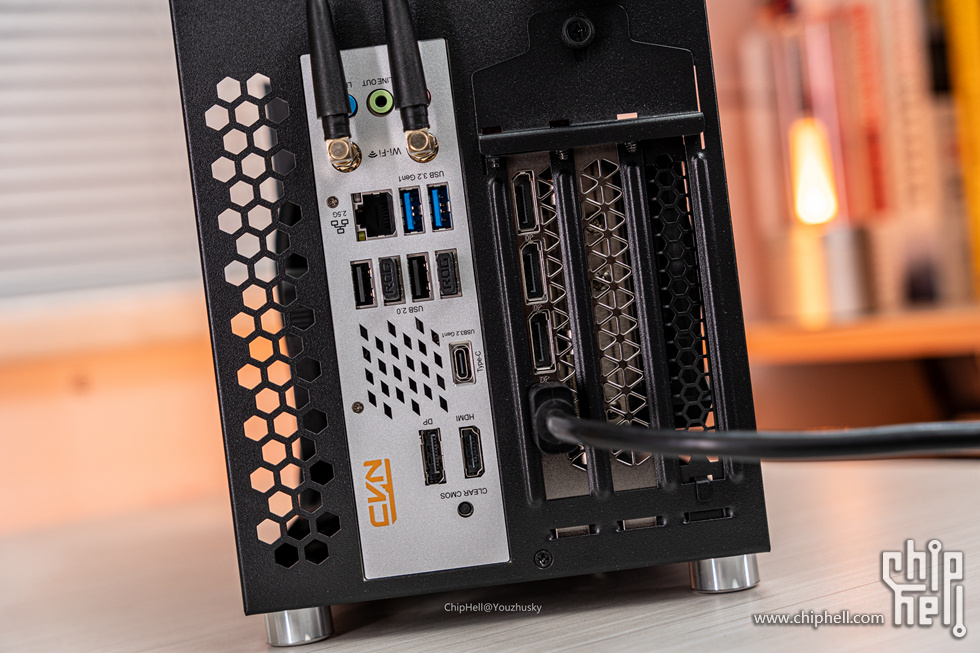

主板的后置IO接口，左侧CVN的logo和中间一个镂空的小风扇出风口，可自动吹走供电散热上积蓄的热量，接口布局从左自由依次为CLEAR CMOS按钮、集显HDMI、集显DP、USB3.2 GEN1 的type-C、4个USB2.0、2个USB3.2 GEN1、1个2.5G LAN、WIFI6双天线接口、音频输入输出接口

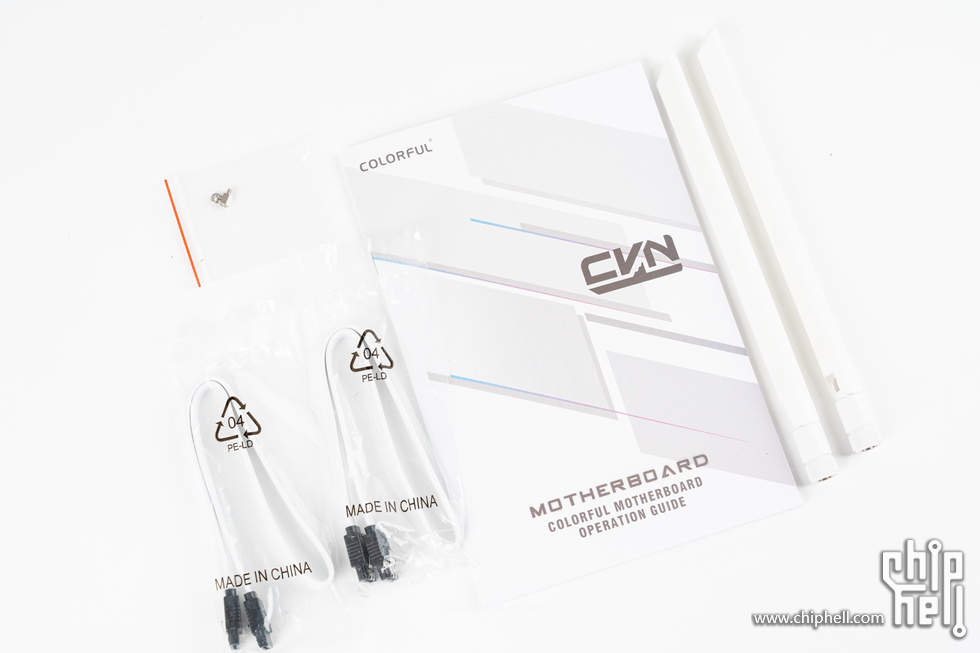

主板的附件是M.2固定螺柱、白色SATA3线缆、双频白色天线以及说明书

• 阿斯加特（Asgard）32GB(16Gx2)套装 DDR5 6000 金伦加&TUF联名款 海力士A-die

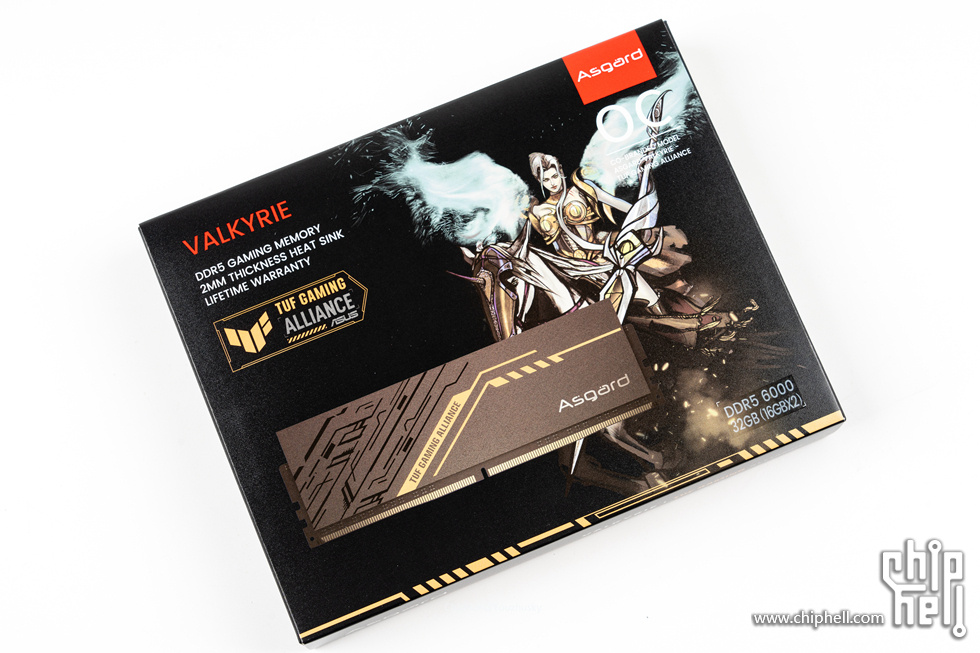

阿斯加特的金伦加&TUF联名款内存，同样隶属于阿斯加特的女武神·瓦尔基里系列，同时还融入了华硕TUF元素和更别致的外观


打开阿斯加特的金伦加DDR5的包装，里面是内存设计手稿，以及保护手套


取出内存，内存有金手指保护套，内存上有保修贴纸以及防伪标签，该款内存为DDR5-6000的32G（16GBx2）套条，时序为C30-36-36-77，而DDR5的内存架构为一个DIMM两个通道，所以双通道DDR5实际为32banks并且显示四通道Quad Channel，而且采用PMIC电源芯框架，On-die ECC自动修正数据具有强大的RAS功能可以保护存储器阵列免受单个数位错误的影响


内存的右下角则有ASGARD的logo

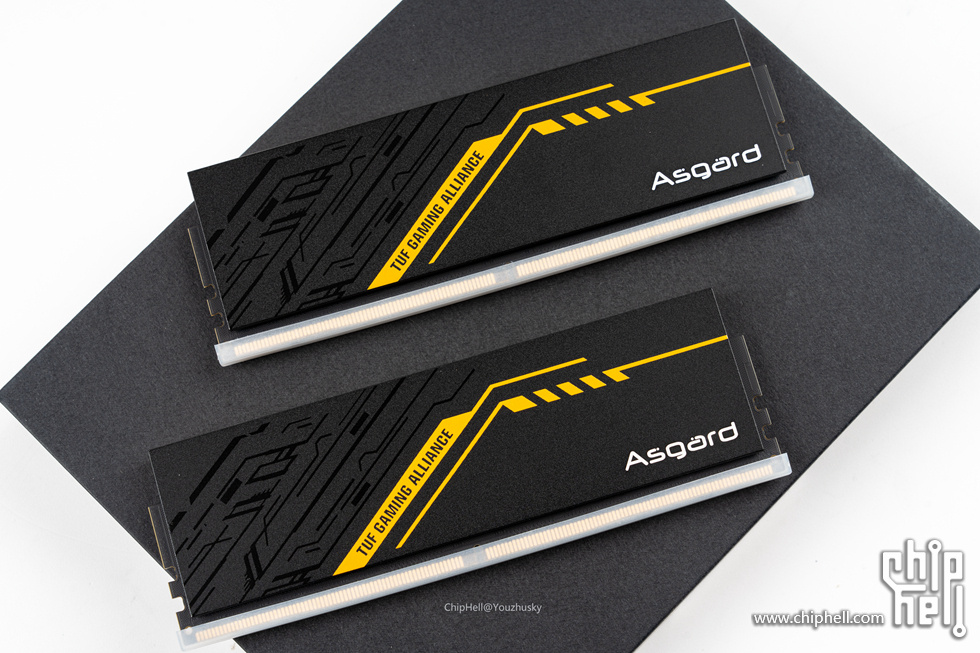

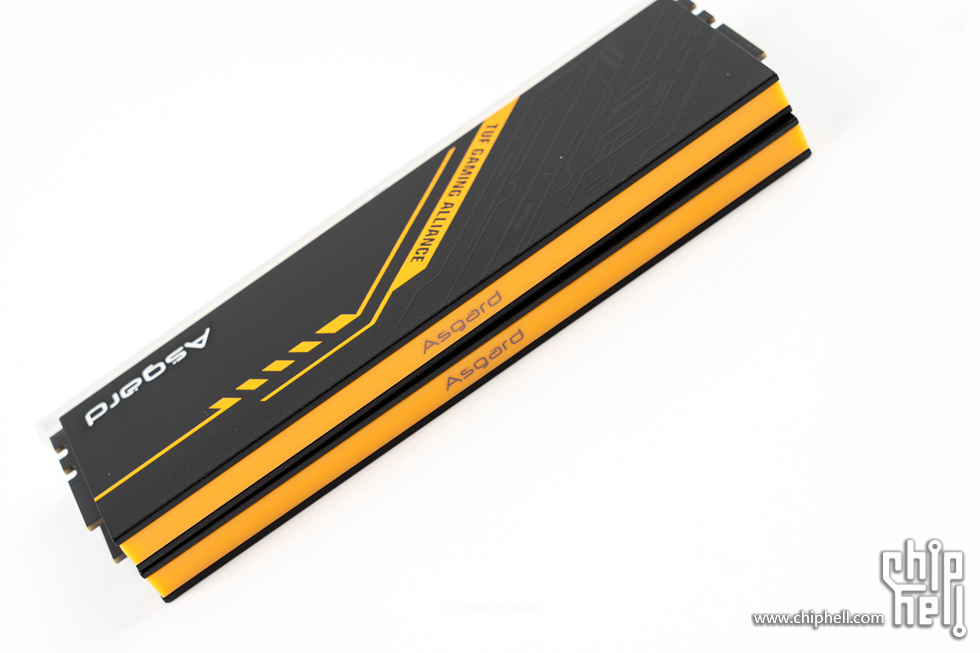

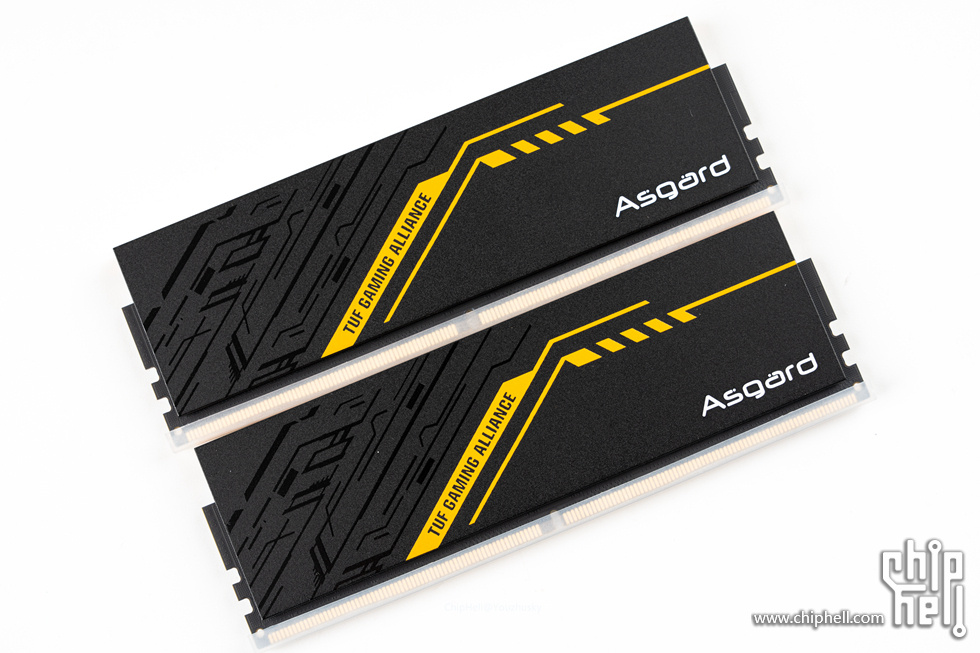

内存的本体质感非常不错，并且与华硕TUF元素融入，黑底亮色的纹理与金色TUF修饰之后显得更好看了

内存的顶部则是一条平面的导光罩，导光罩中间则是一个logo“ASGARD”，这个顶面也可以看到每根内存的两片2mm铝制散热片非常有厚度

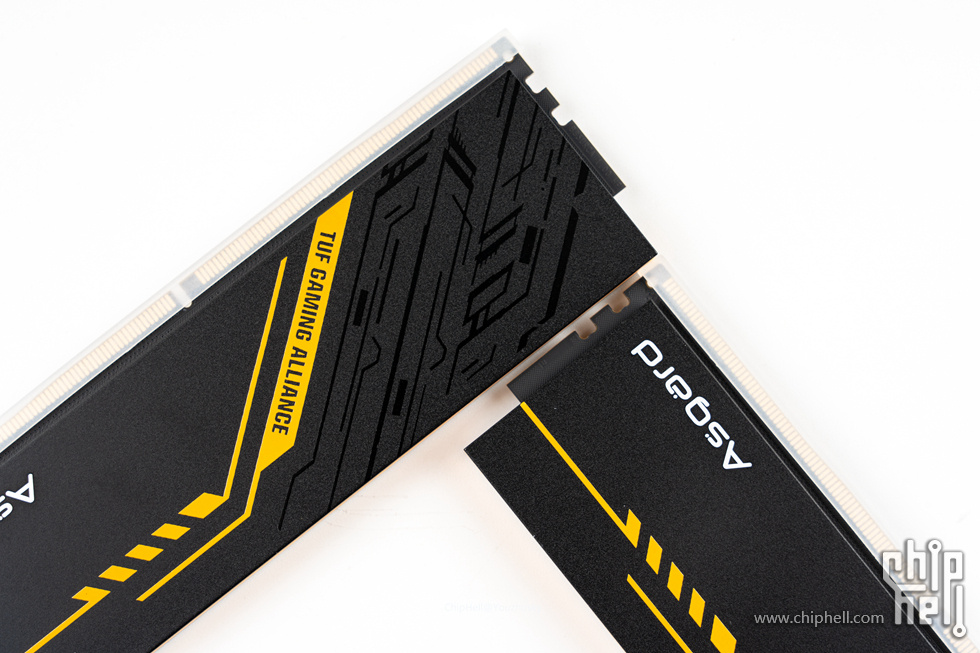

内存的正面除了蚀刻图案，中间的"TUF GAMING ALLIANCE”预示着其为与华硕TUF联名定制

• 阿斯加特（Asgard） AN4+ 2TB SSD


固态硬盘同样来自国产品牌阿斯加特的PCIe AN4+，这款固态硬盘采用3.0架构的长江存储新一代TLC闪存颗粒和HMB及SLC cache技术，厂家提供五年质保，持续读取速度高达7000MB/S，持续写入速度高达6500MB/S，采用了NVME1.4的全新一代PCIe4.0规格和高速技术标准，这款SSD具有512GB、1TB、2TB三种容量，而这次的2TB版本在使用寿命方面最高可达1200TBW总写入数据量和150万小时MTBF平均故障工作时间

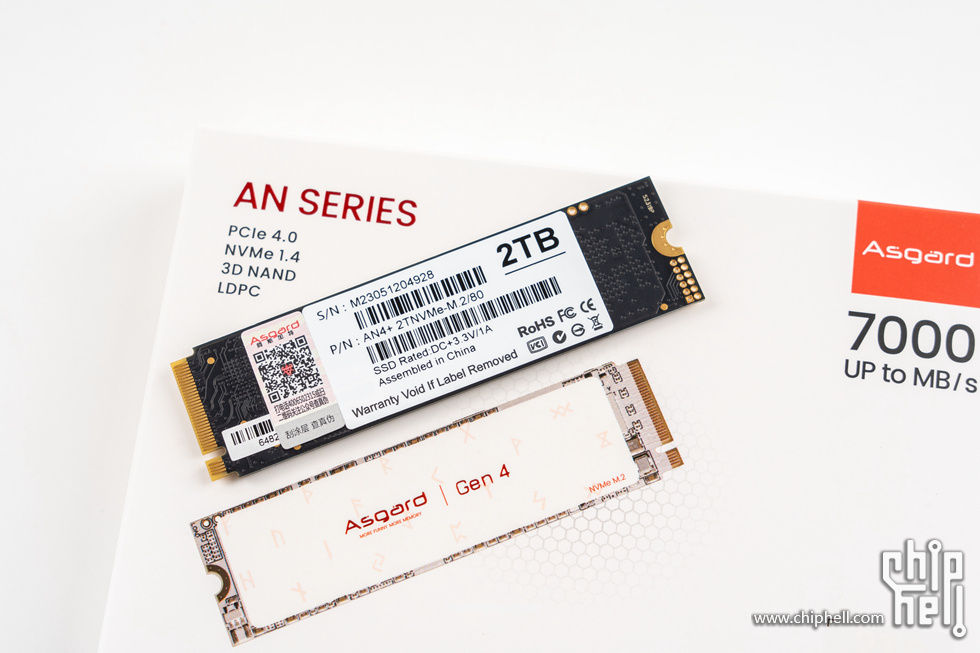

AN4+固态硬盘的本体，其采用联芸1602的主控——MAP1602A-F3C，拥有2400MT/s的单颗芯片接口速度和四通道方案 ，以及采用基于晶栈Xtacking3.0架构的长江存储新一代TLC闪存颗粒，而它的本体背面是产品的防伪标签及序列号保修标签，2TB的1200TBW写入寿命以及五年质保也足够满足几年的使用了，从背面标签也可以看到这款固态硬盘为单面设计，正面采用一颗主控加两颗NAND布局


AN4+固态硬盘本体上有白色以及纹理的贴纸，正面ASGARD的logo 和GEN4型号

• 索泰（ZOTAC）GeForce RTX 4060Ti-8G 天启 OC



显卡这次使用的是索泰的RTX 4060TI-8GB 天启OC，它采用NV Ada Lovelace架构和TSMC 4N工艺，4352cuda处理器和8GB 128BIT GDDR6显存，采用的8+1相供电设计和单PCIE-E 8P供电接口，整卡TGP功耗为160W，尺寸为315x121x60mm，三风扇三槽显卡，使用索泰冰芯散热系统


索泰RTX4060TI-8GB 天启OC 显卡本体，采用的全新升级的高效能冰芯散热系统，搭载盾鳞仿生扇叶、大面积冰镜导热底座、冰脉2.0热管、全覆盖高密度镀镍片，对流穿透散热设计，能够大大提升显卡散热效能和释放核心潜能，可让4060TI性能完全发挥。而整个散热银鳞装甲风格，黑色主色调搭配银鳞合金甲片，增加显卡正面结构强度的同时让显卡造型增添几分飒爽之气

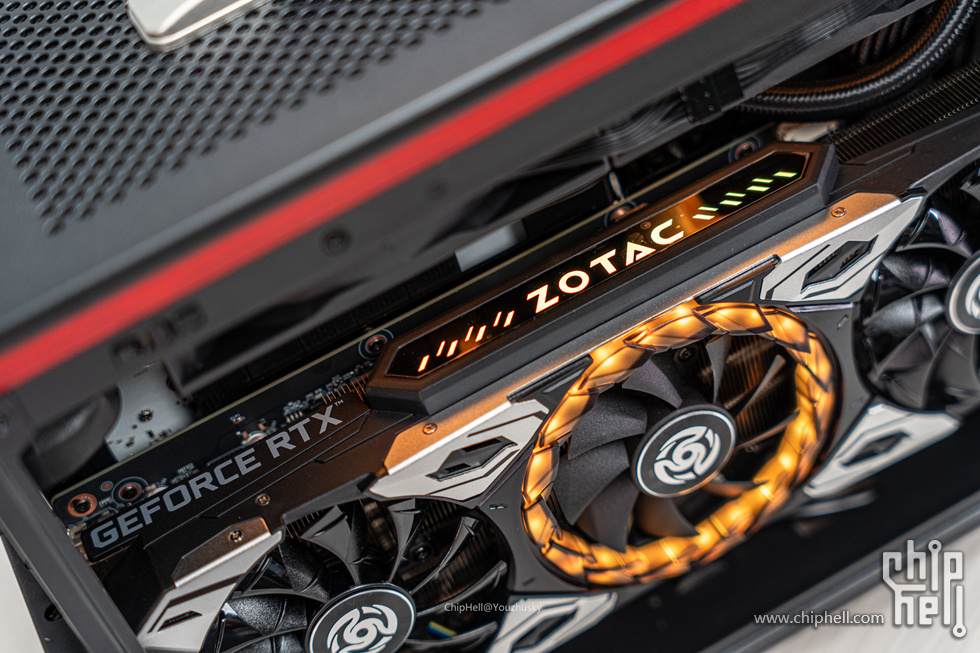

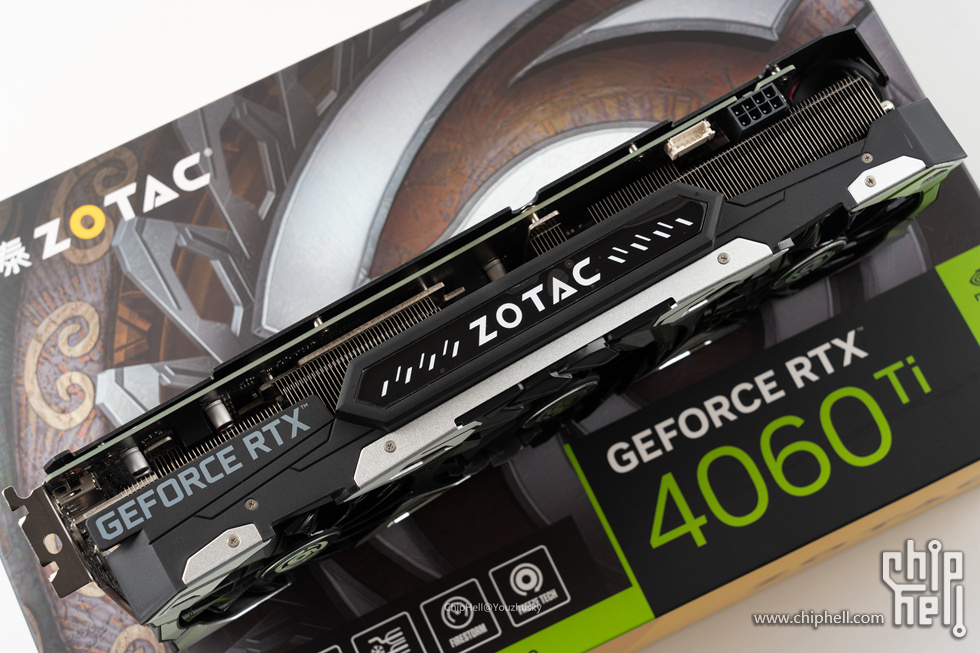

显卡的顶部具有GEFORCE RTX 的logo和ZOTAC 的ARGB灯效，内部散热的冰镜导热模组使用镜面抛光工艺散热底座和精密焊接工艺提升导热效率，从顶部也可以看到整个显卡三槽厚度，内部加厚、加高的镀镍散热片模组可提升鳍片散热面积轻松应对散热挑战


高强度合金材料一体铸形而成的背板，增加显卡结构强度有效保护PCB，提升显卡静电防护能力


顶部ZOTAC的logo灯效采用镜面半透明呼吸灯


RTX 4060TI天启 OC显卡的整卡功耗为160W，一个PCIE8pin的接口供电完全足够

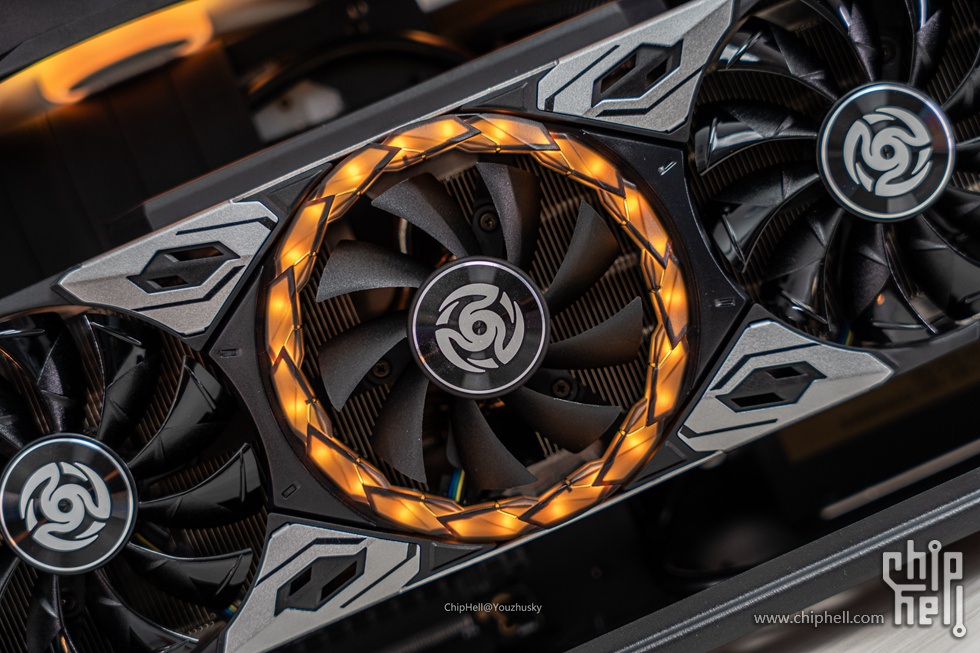

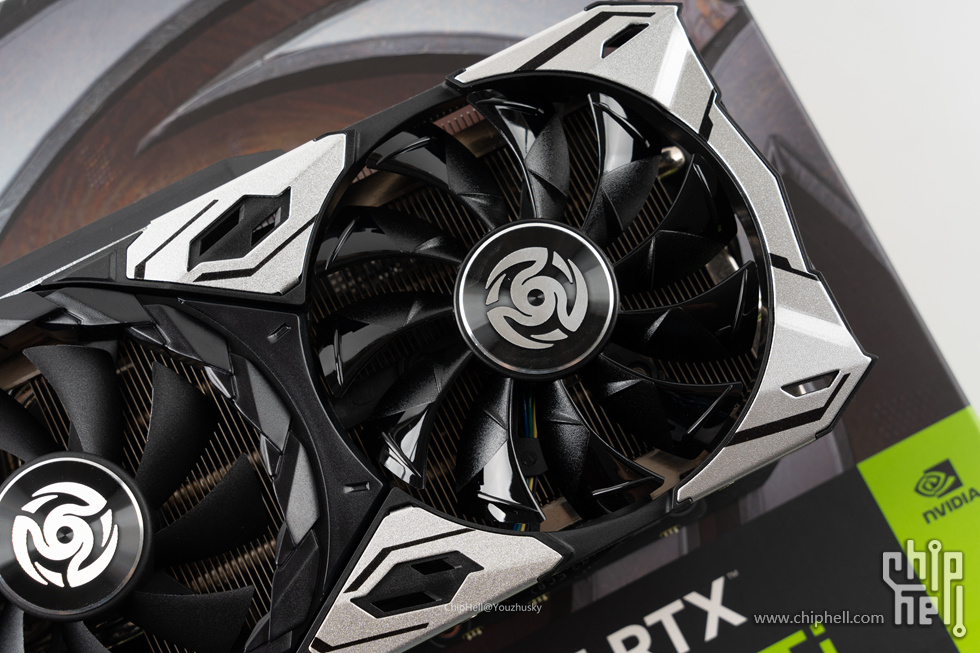

大尺寸的仿生盾鳞风扇，加高纵深提升扇叶面积，提高风量风压来优化散热；同时风扇周圈为透光钻切幻彩呼吸灯，晶环ARGB光效投射而出

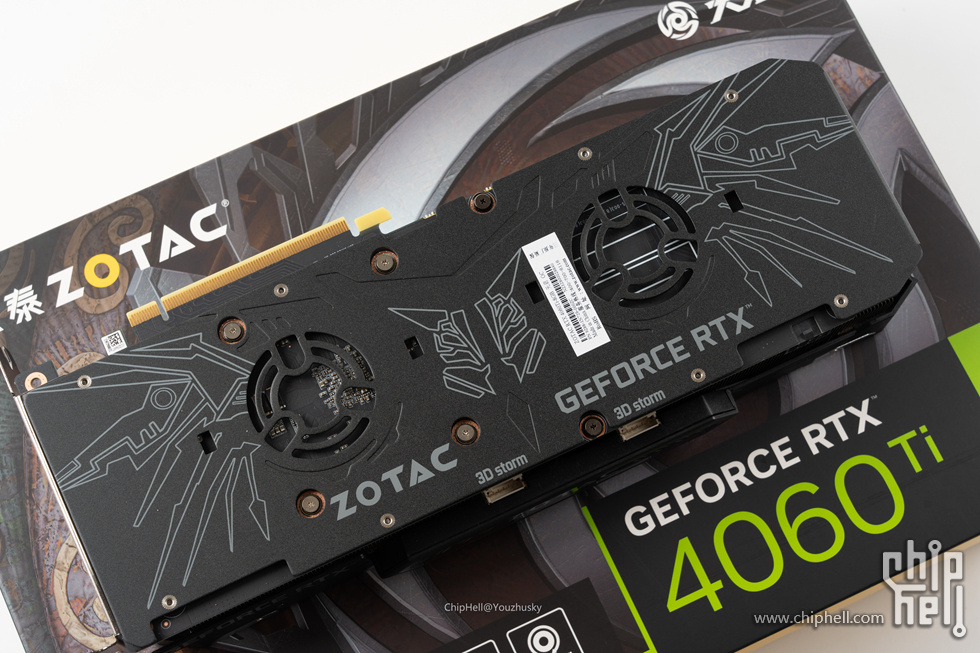

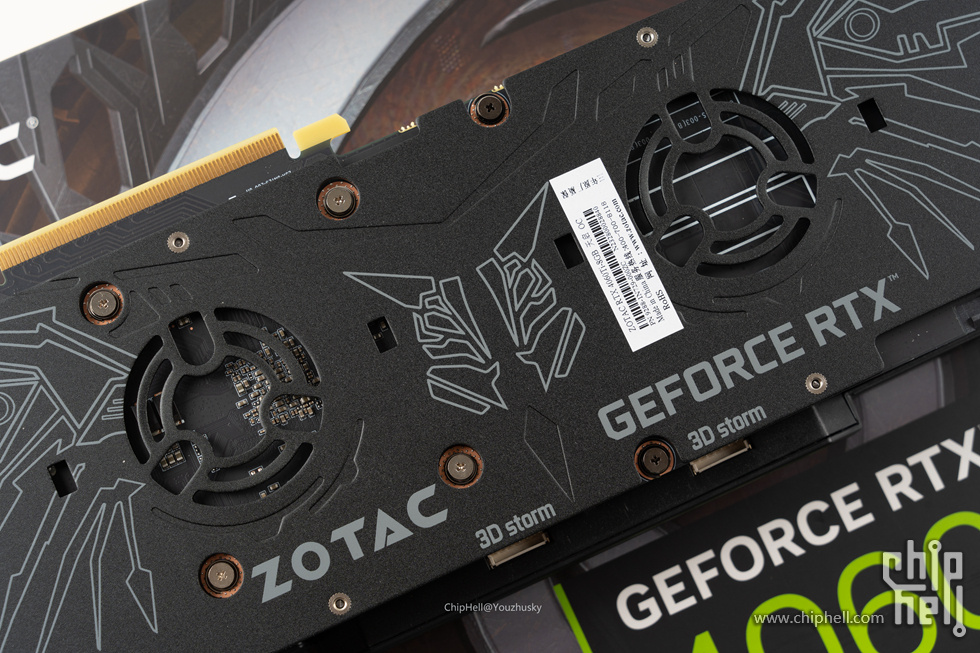

背板中间的装饰以及ZOTAC 、GEFORCE RTX 的双logo，还有两处的镂空散热并可安装索泰专配散热风扇


采用的5根冰脉2.0复合热管（尾部4根热管，另有1根中间回弯），增加管壁厚度和内壁脉络，进一步加快冷凝液导热循环


板这里RTX40系显卡标配的3DP 1.4A+1HDMI2.0四接口布局

• 九州风神（DEEPCOOL）冰堡垒240青春数显版 LS520 SE DIGITAL



九州风神的冰堡垒240青春数显版——LS520 SE DIGITAL，能够实时可视化智能数显，简单易懂轻松控制，第四代水泵高效运行，噪音更低，加强版ARGB风扇可实现灯光同步，并提供了5年质保


水冷的本体，风扇的侧面为九州风神风扇专属7pin接口，串联非常方便

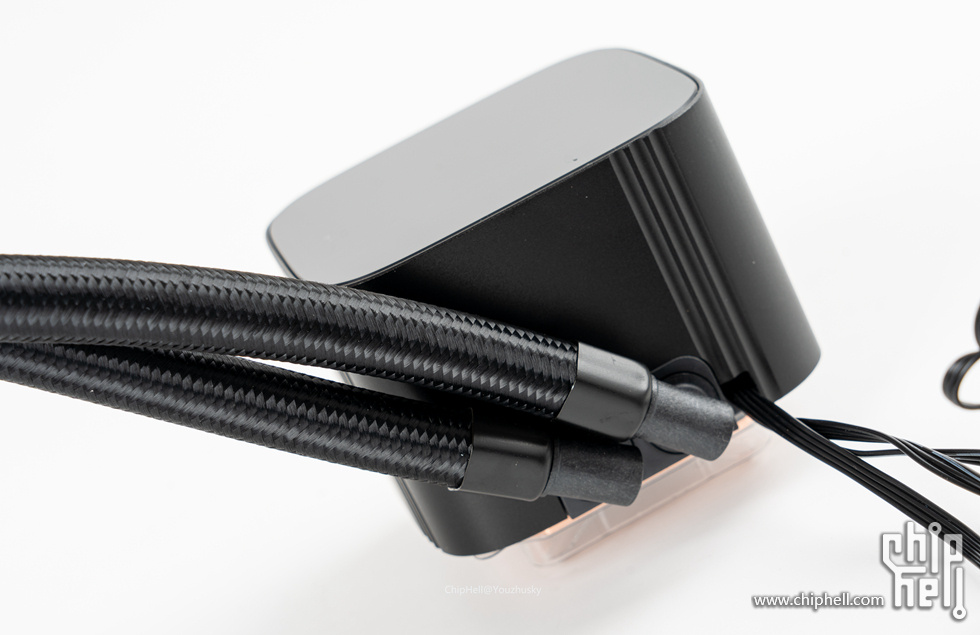

工业美学的无限反射冷头，高光黑透盖板和ARGB无限反射HALO光环，中间为九州风神的logo，下面带独立的水泵工作指示灯，可显示温度、功耗等信息，通过USB连接主板和安装软件实现，也非常方便


九州风神自研的第四代高能水泵，解热功耗高达300W，改进的微水道和增加铜底铲齿厚度，并使用3100RPM高转三相内绕马达与长寿面低噪陶瓷轴承和轴芯


水冷管走向也非常方便，转向灵活


冷排的鳍片一如既往的规则整齐无不良歪片，九州风神自行设计生产的工艺也已经非常可靠


九州风神的ANTI-LEAK 动态平衡泄压冷排，通过压差改变冷液容积和内部压力得到释放，稳定运行从而延长使用寿命


标配的FE120 ARGB PWM风扇为半透扇叶，带ARGB，2250RPM下可提供85.85CFM风量和3.27mmAq风压，且还带了降压线可降速至1600RPM

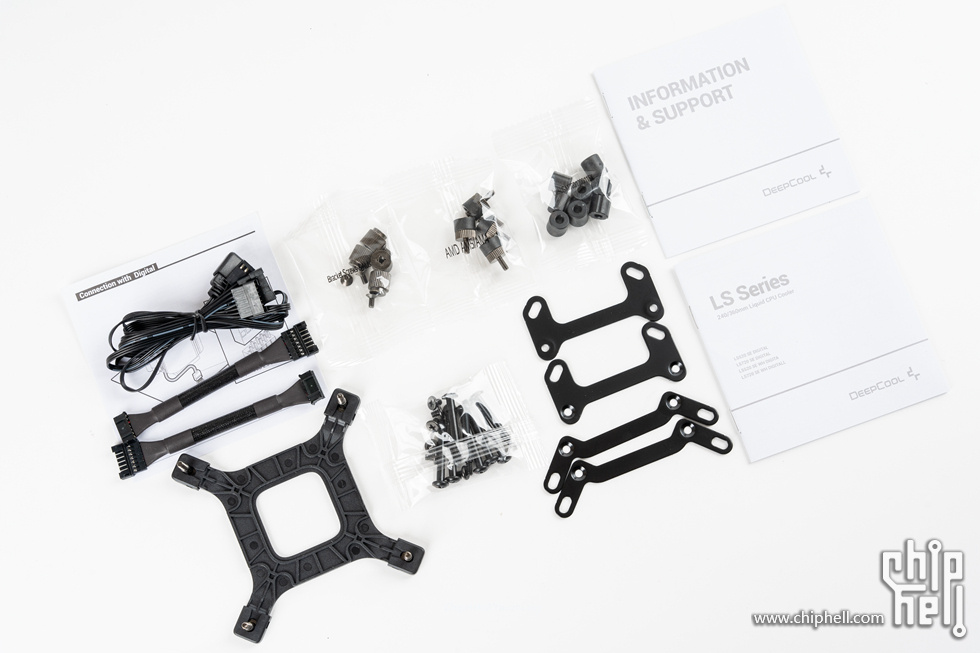

自带的扣具也是满足intel和AMD双平台的需求，附带的一转2的7PIN线与2根降速线

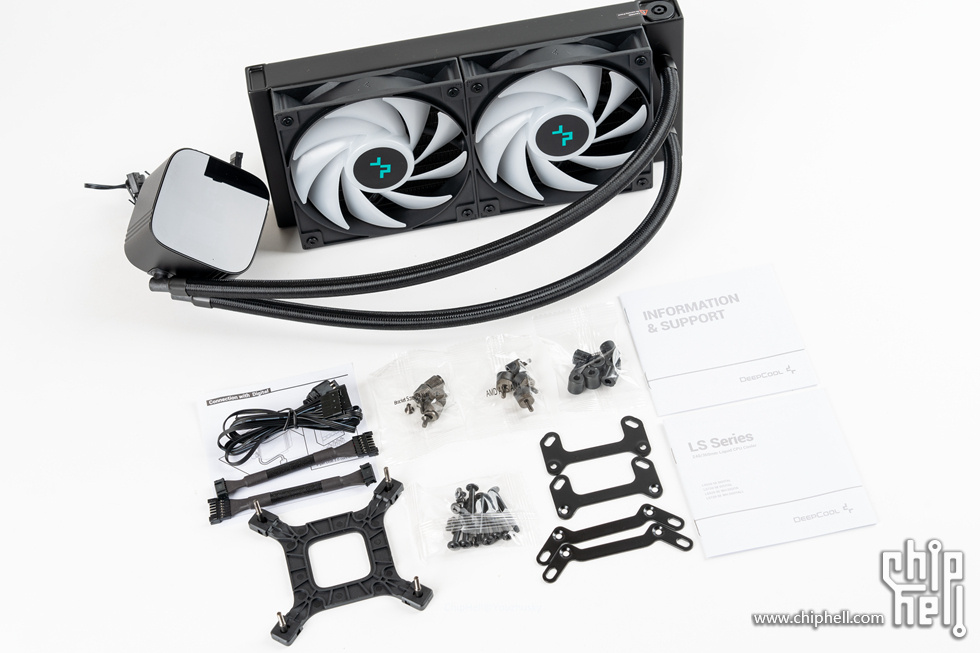

冰堡垒240青春数显版的全家福，这次水冷风扇出厂预先安装在冷排上，可省去了安装风扇的步骤，且风扇的灯光与风扇导线整合为7Pin接口，转接线可直连每颗风扇

• 海韵 SEASONIC SGX-750  金牌SFX小电源



小机箱使用SFX小电源，这次使用了能hold住大场面的海韵SFX金牌认证电源SGX-750 ，它采用海韵最新的SDP智能双重保护技术，能在瞬时负载和持续负载的135%和120%的2段式过载保护中提供双重保护，并且海韵还提供了10年质保


电源的本体，进风口中间是海韵的LOGO，开孔设计很特别，92mm的FDB液压风扇在40%负载下支持停转，而且还是采用海韵PRIME旗舰温控设计的第4代温控技术，数字IC监控温度与负载，风扇停转切换更准确，也能延长风扇使用寿命


电源的侧面是海韵的logo和隶属于focus系列的标志


电源正面的铭牌，具有80PLUS白金认证和多种安规，其中输出上面能提供20A的3.3V和20A的5V，12V可以输出62A

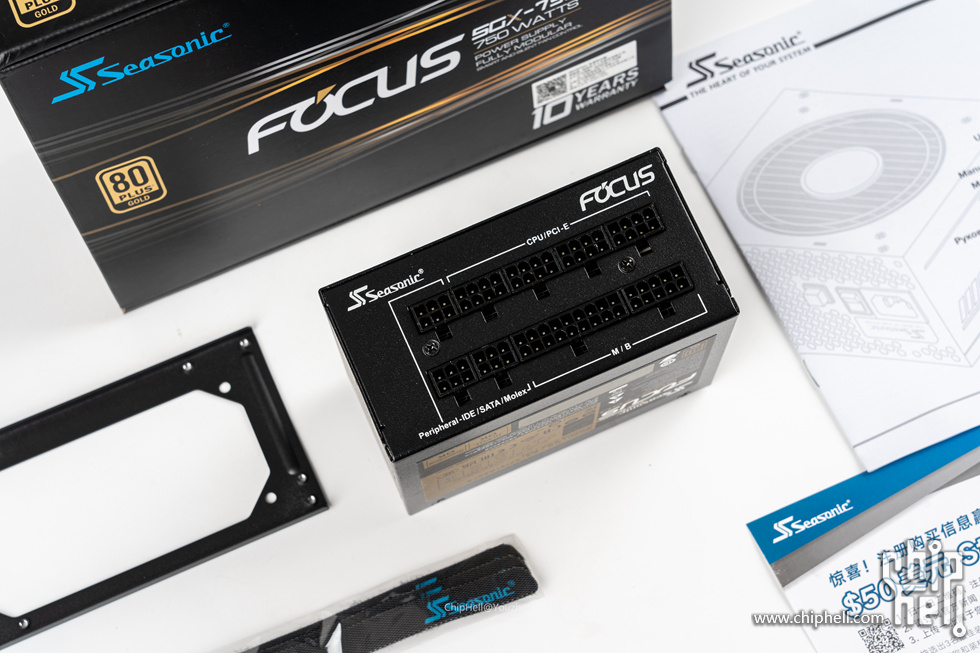

SGX-750带四组CPU/PCIE接口，配合原装压纹线可最高支持双8P CPU+ 3个8P GPU 的输出满足旗舰单卡需要，海韵还专门有独立的压纹模组线配置，最新款的海韵ATX3.0电源都标配有质量上乘的压纹模组线

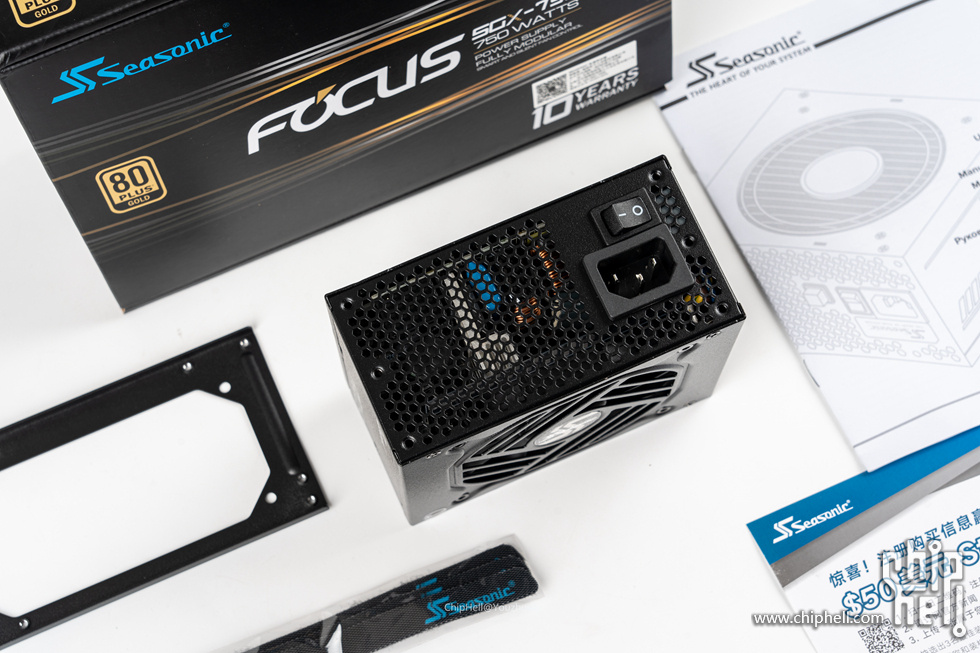

电源的出风口基本以网孔出风为主，SFX对于散热还是需要保证的，也没有增加一个风扇混合模式的开关，风扇启停能力完全交给电源自身控制


标配的模组线


除了模组线外，还有说明书和抽奖卡、SFX2ATX转接板、固定螺丝、扎带、魔术扎带等

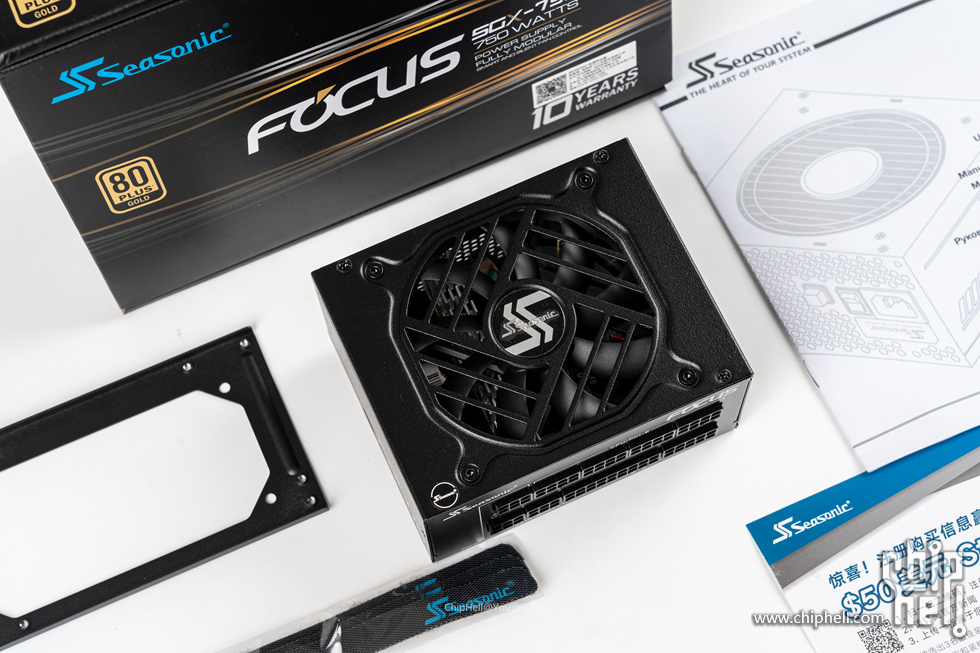

SGX-750的全家福，配件还是挺丰富的，SFX规格非常小巧只有100x125x63.5mm

• 整机测试



CPUZ 测试intel i7 13700KF的单核870.0分，多核12348.3分​


CineBench R24新版软件测试成绩GPU成绩11116， 多核1,571， 单核122

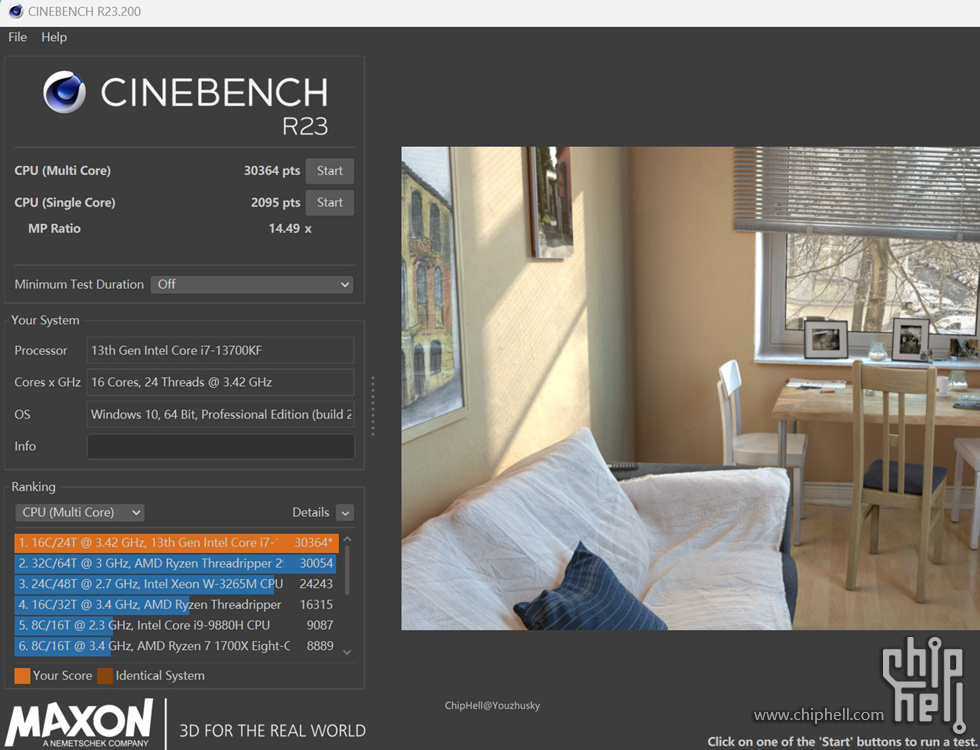

CineBench R23 测试成绩单核 2095， 多核30364

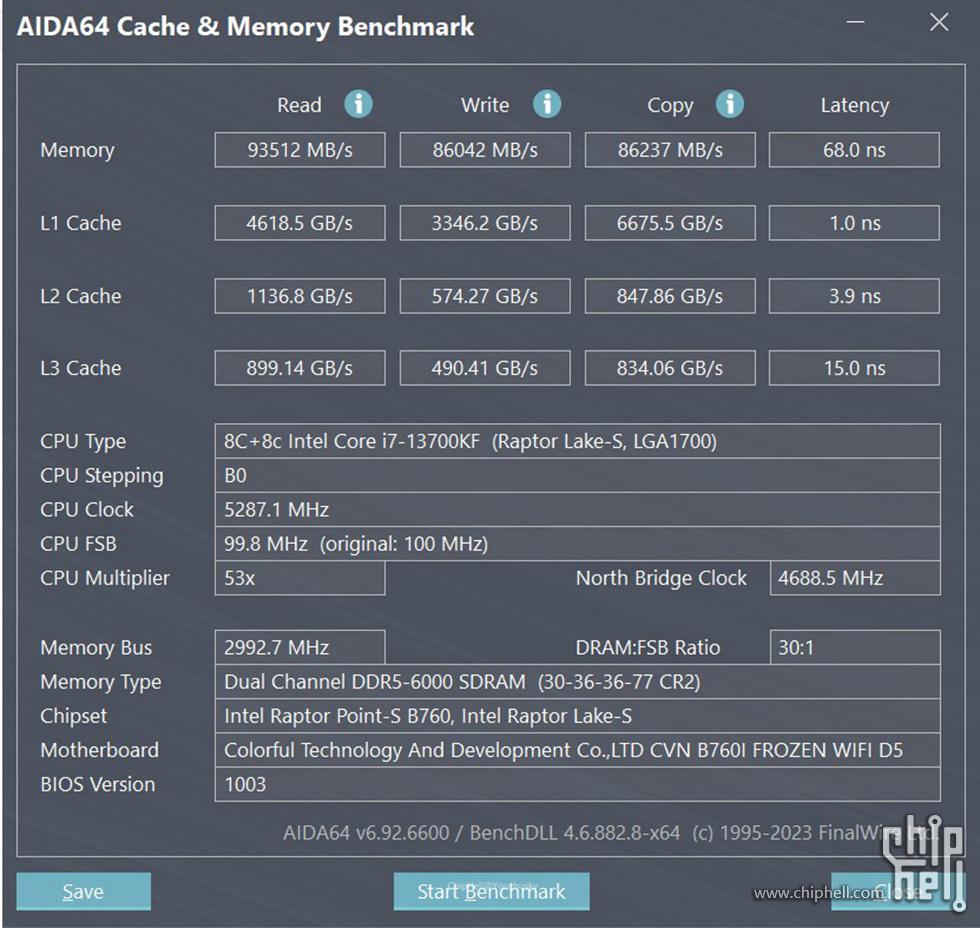

阿斯加特金伦加&TUF联名款 DDR5 6000（C30-36-36-77）套条内存，在默认的XMP超频之后测试内存的带宽读取93.5GB/S、写入86.0GB/S、拷贝86.2GB/S，延迟68ns


阿斯加特  AN4+ 2TB 固态硬盘在CRYSTAL DISK MARK 中的测试成绩基本符合产品标称

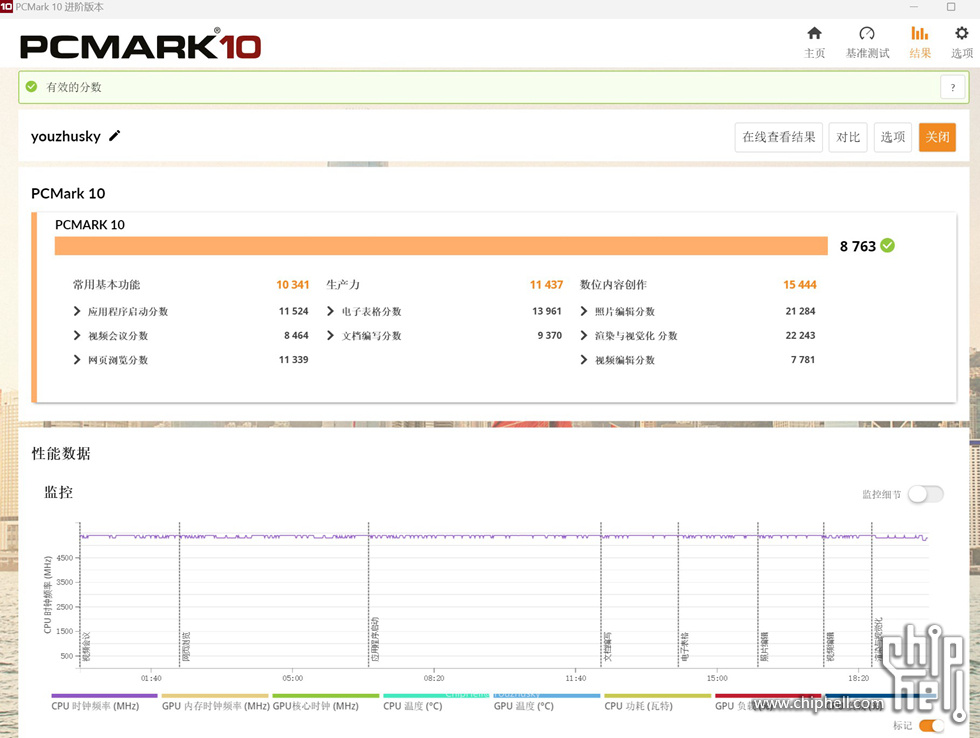

PCMARK10测试办公生产力及数位内容创作得分8763


鲁大师综合性能得分 221万


七彩虹CVN B760I主板在BIOS中设置104微码并offset-0.12v电压之后运行稳定，在单烤机FPU10分钟之后，功耗在220W左右，温度在基本在76°左右


索泰4060TI天启OC显卡在10分钟甜甜圈烤机之后温度为最高核心60.9°，热点71°，风扇只有1,500转的41%，功耗为170W，非常凉快也非常静音


2077在1080P分辨率超速光线追踪特效下开启帧生成和光线重构的DLSS测试平均88FPS

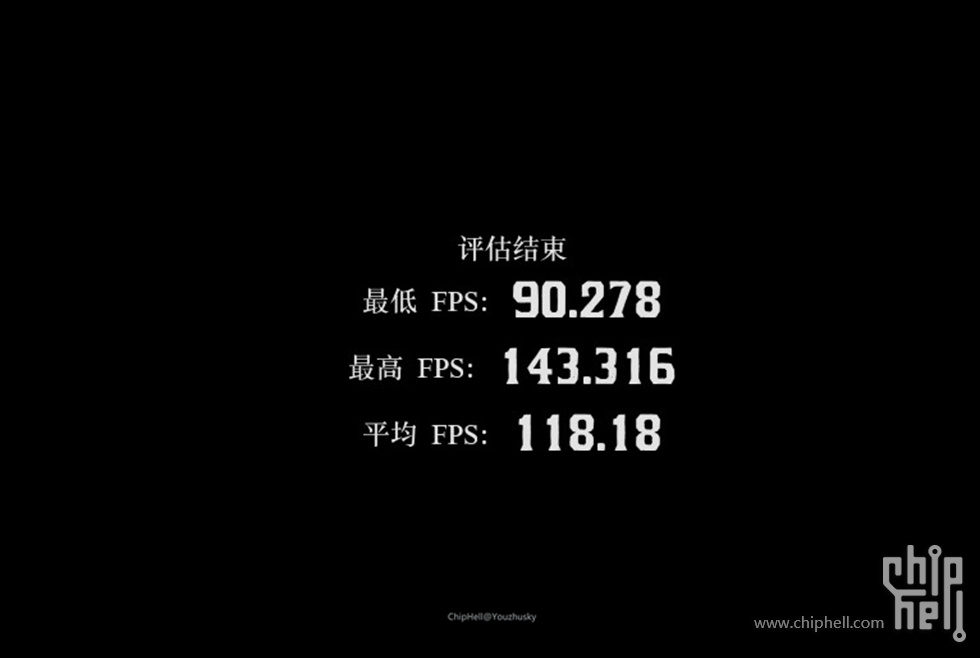

荒野大镖客2在1080P分辨率最高特效下开启自动DLSS3测试平均118PS

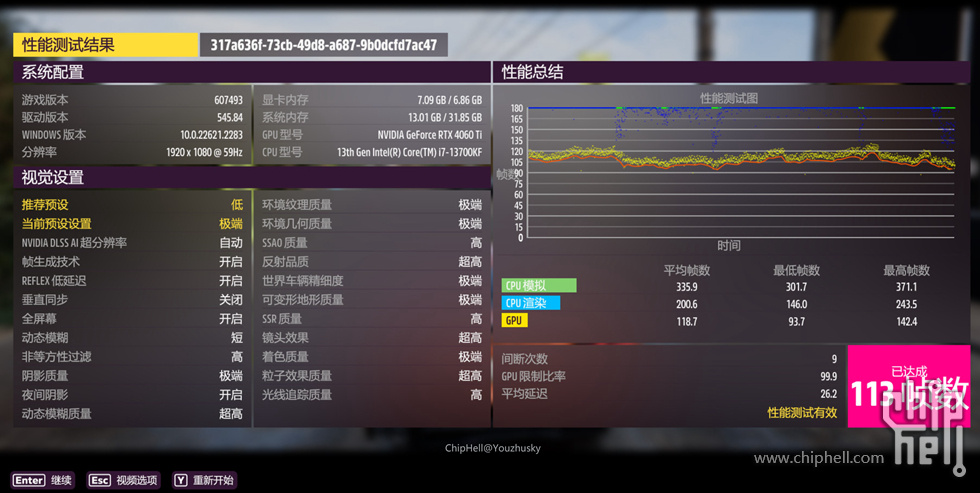

地平线5在1080P分辨率在极端特效下开启帧生成的DLSS测试平均113FPS

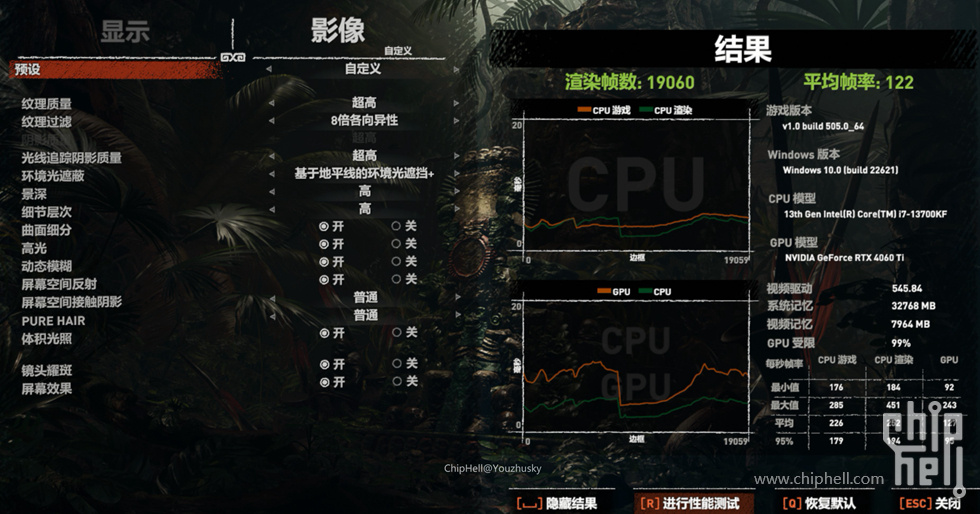

古墓丽影·暗影在1080P分辨率开启超高光线追踪和DLSS的特效下测试平均122FPS


3D MARK SPEED WAY DX12测试成绩 3269

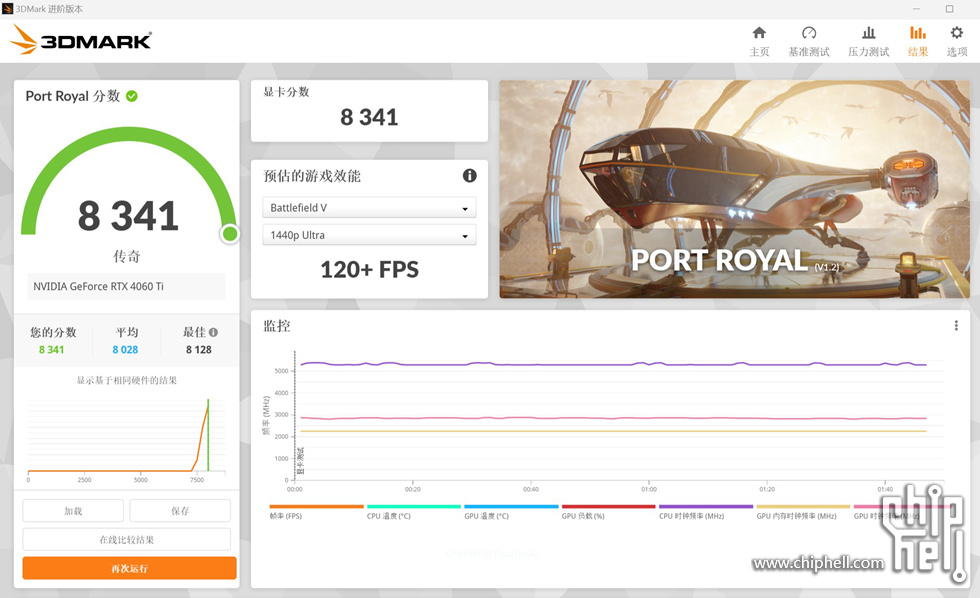

3D MARK PORT ROYAL 光线追踪测试成绩 8341


3D MARK TIME SPY EXTREME 测试成绩 6752


3D MARK TIME SPY  测试成绩 14517

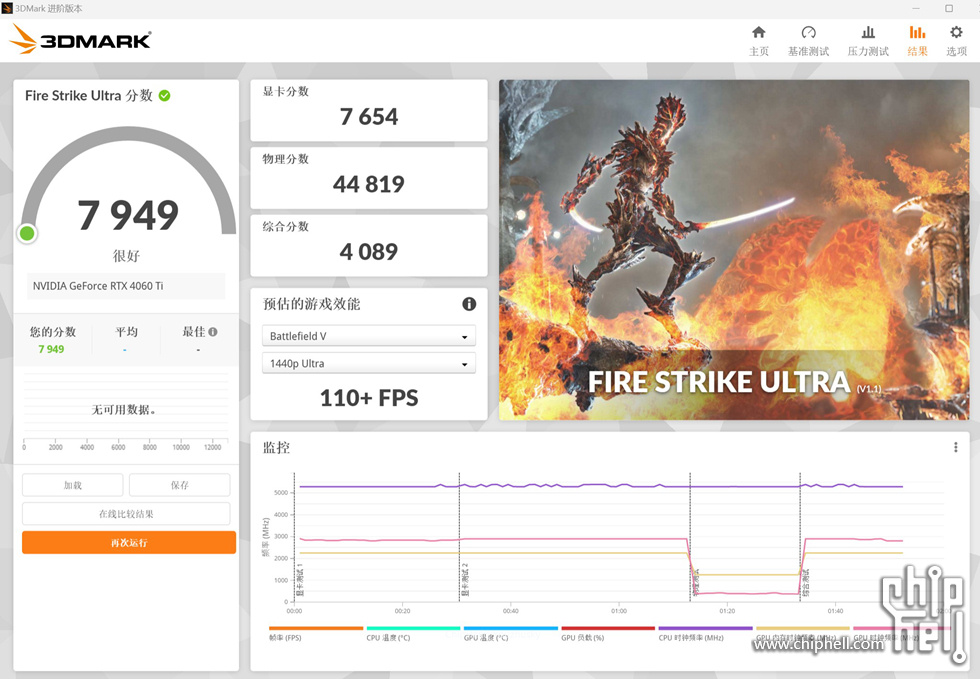

3D MARK FIRE STRIKE ULTRA 测试成绩 7949

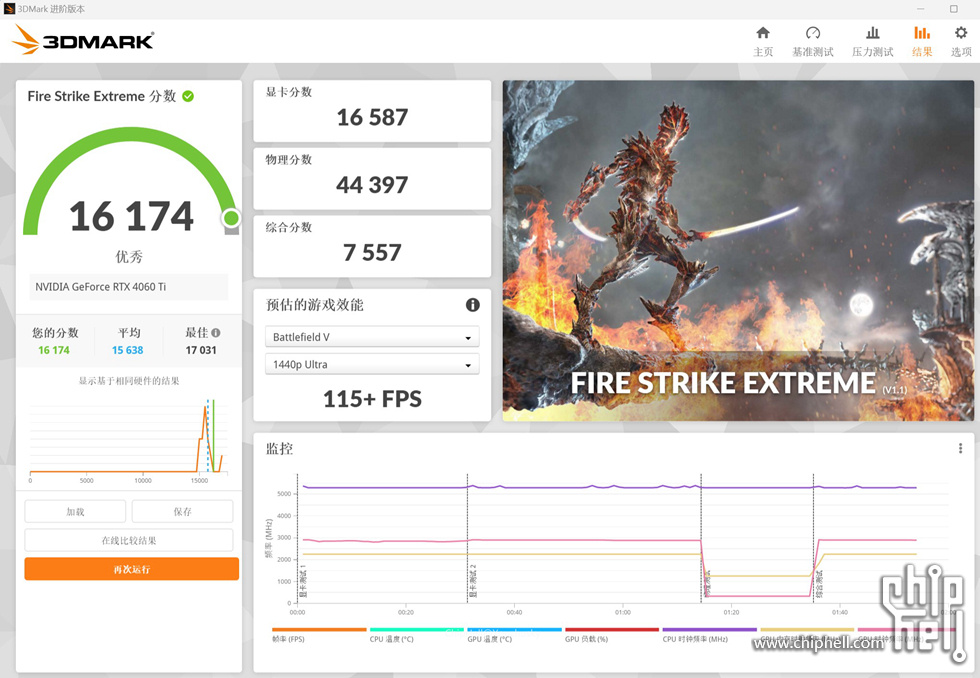

3D MARK FIRE STRIKE EXTREME 测试成绩 16174


3D MARK FIRE STRIKE 测试成绩 32974


七彩虹B760I主板的功能也已经非常齐全，且104微码也能支持，切换之后可以调整CPU电压，13700K之类的在主板强力供电上也能很好的驾驭


以上就是此次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
