终于找到了最适合半高RTX4060的小主机

empire4th

首先，鸣谢群友小王同学帮忙设计制作DCDC，我只是提供了结构方案而已。



这块4060从发布的时候就持续关注。盼到上市，3099的价格实在是肉疼。然后海鲜市场找到了HK代购，果断入了两块，价格还算合适，2580。
然~，双十一的时候，JD家2499国行遍地都是，小黄鱼上更是2399国行全新也有。这性价比，半高刀卡之王！
我血亏~~T_T

不过，若不是第一批拿到这个卡，也不会有这篇文章。

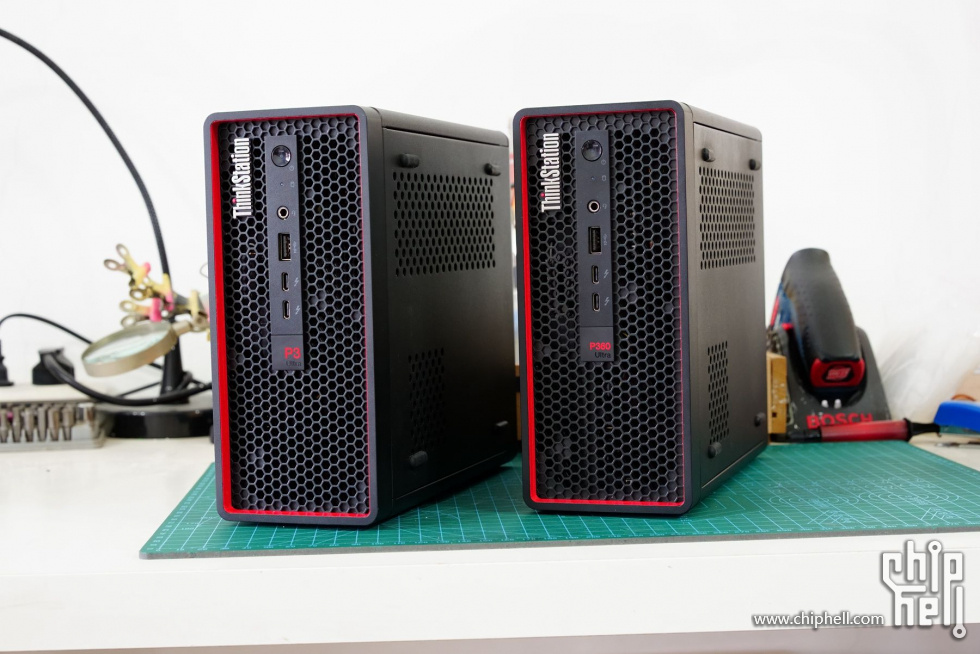

不卖关子，先说结果，最适合这块卡的主机是联想ThinkStation P360/P3 Ultra。


说说这张卡。这张卡有几个问题：
1，太长。散热器+风扇壳长度182mm。PCB长度170mm，PCB超出正常标准167mm。就纳闷这3mm压缩不出来么？
这个长度导致大多数小主机根本装不进去。

2，双槽。双槽其实不是问题，虽然4060功耗115W，单槽散热压力巨大。但是原装散热器是梦幻单热管，改造空间很大。
但是你这个定制连接器是怎么回事？中间的连接器是上下一体的，要改单槽上面就得砍掉。就不能做成4个mini口么？实在不行3口也可以啊。

3，三风扇。三个下压风扇，安静是真安静，基本听不到噪音。默认1500转，基本转到4000转的时候才能明显听到噪音。3000转的时候基本听不见。
但是三风扇也导致尺寸太长，反人类。另外下压风扇其实不适合小主机，涡轮最好。但是涡轮噪音大。

4，外接供电。不外接供电肯定不能用。但是外接供电是半高刀卡永远的痛。懂得都懂。







卡的高低挡板都配了。做工还是不错的。但是我真心觉得改一改供电布局，换一下体积小的元器件，缩3mm PCB尺寸不是问题，这样改散热器就能装很多小主机。产品经理出来背锅。



之所以选择P360/P3 Ultra，是因为主板自带显卡供电口，且机箱尺寸合适。
箭头所指的位置就是供电口。这个口是给A5500 mobile用的。A5500 mobile联想定制版是个天价产品，2个W订货。不需要Riser，直插主板，外接供电，115W功耗。
4060也是115W功耗。所以说，不需要更换电源。原装300W电源一点问题都没有。

但是吧，这个供电口也有几个问题：
1，20V。对，没看错，20V，不是12V。直接怼显卡准冒烟。
2，直通电源。也就是说，插上电源不开机，这个口也是持续带电的。就是关机也带电。


之前手机拍的图。不能说量身定制吧，但是至少尺寸相当合适。显卡屁股距离喇叭只有2mm空隙，真的挺极限了。
我最终选择给机箱侧板开孔了。这个侧板还是不是很好拆，需要先拆面板，然后打掉两个铆钉，拆掉两个螺丝，侧板就下来了。铆钉很好打，3mm钻头两下就下来，异常轻松。
联想这主机设计比较怪，因为这面是底面，所以故意不开孔，因为开孔的话，扣着放，散热也不会好多少。但是我是立着放，下压风扇，不开孔确实影响散热。后面上测试图再说这个问题。


功能性验证测试。TB买了个120W的DCDC，接上去试试，能用。确定用这个口供电，方案可行。但是这个也只能测试用。因为关机了，还在给显卡供电。囧~




经过了1个半月，中途还静电击穿了个测试板DCDC。终于迎来了第三版的最终测试板。手搓的。
1，温度理想。烤机的时候显卡背面55度，DCDC只有47度。这个散热片是测试的，装不装，2度差距。
2，200W有效最大功率，效率97%。其实还能做的更大，就是真的没啥必要，能支持4060TI我觉得可以了。希望能有4060TI的刀卡。4070不指望了出刀卡了。
3，开机上电，关机断电。不会关机了还给显卡供电
4，尺寸结构都很完美

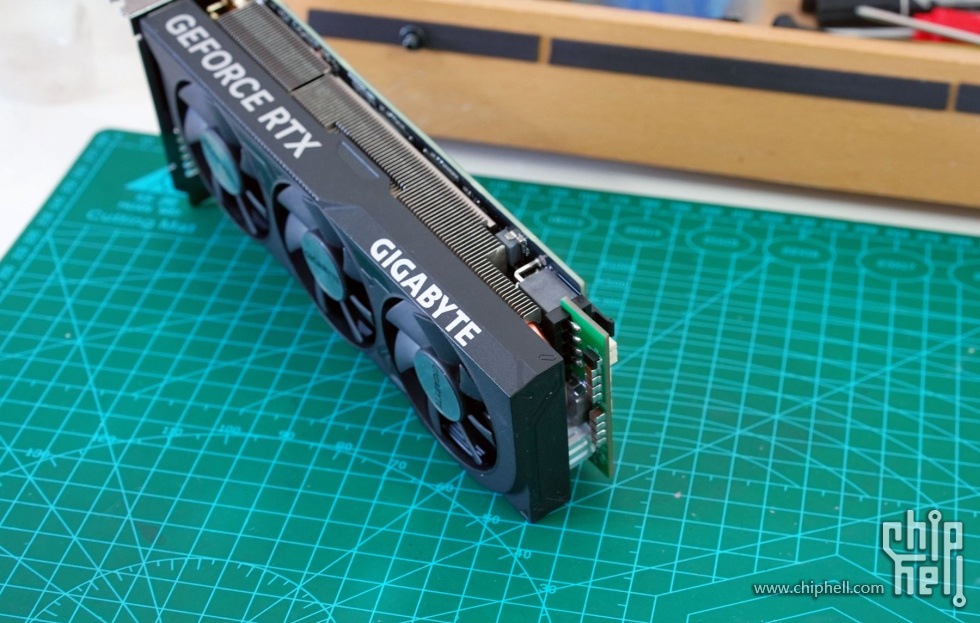

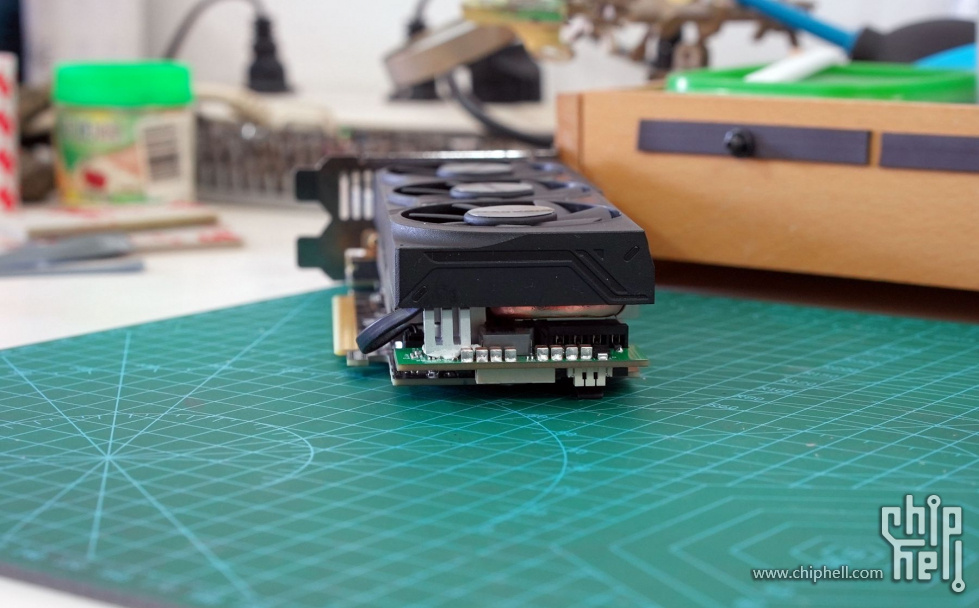

设计在这个位置，不超出显卡散热器外框。DCDC上方还有显卡风扇，能捎带着给DCDC散热。

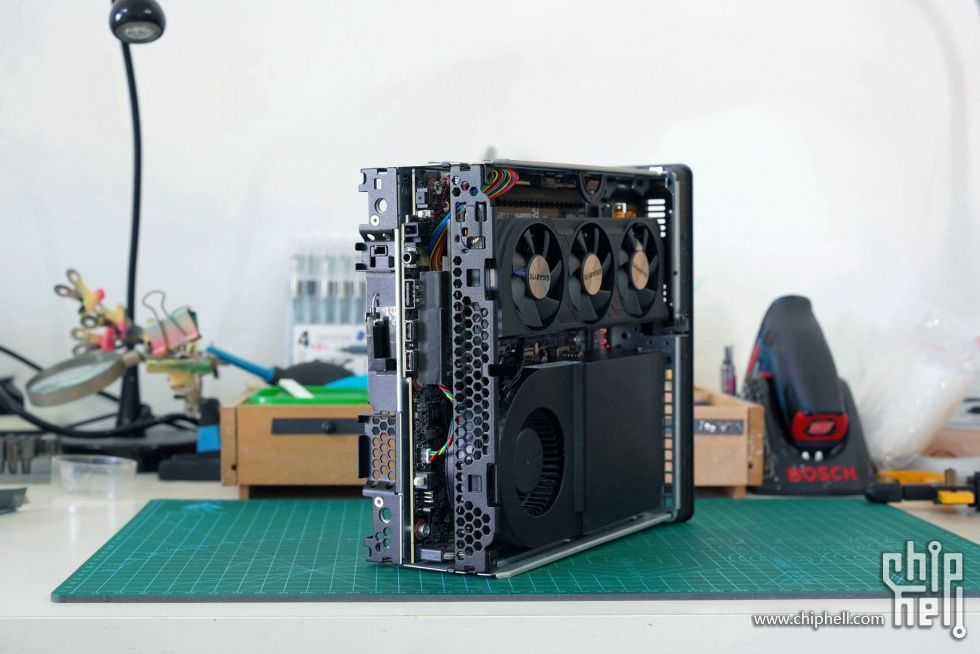

装机效果非常理想

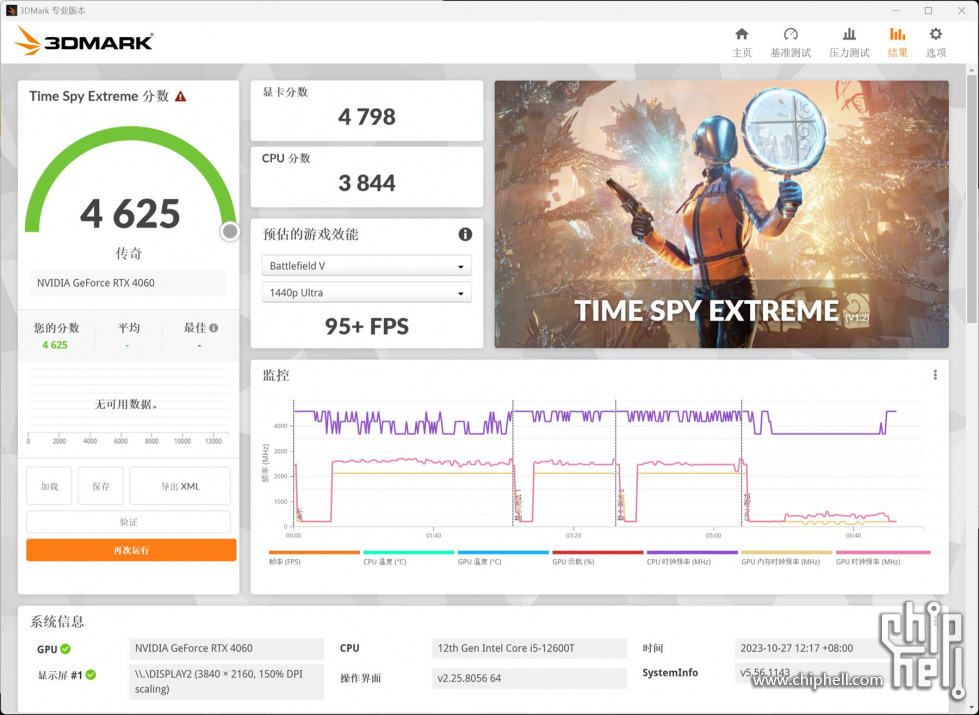

以下是跑分：










看显卡分数就行了，CPU我用的是12600T。不是说必须得用低压U，是标压我嫌CPU风扇太吵。

附加一下其他显卡的跑分，来自群友提供






可以看出Timespy分数和4000 sff不分上下。但是价格差距巨大。Timespy分数秒杀A5500 mobile。
但是炼丹的话，另说。炼丹看CUDA数量和显存。A5500 mobile有着绝对的优势。这方面能秒杀A5500 mobile的，半高显卡中，只能是L4了。也是天价。

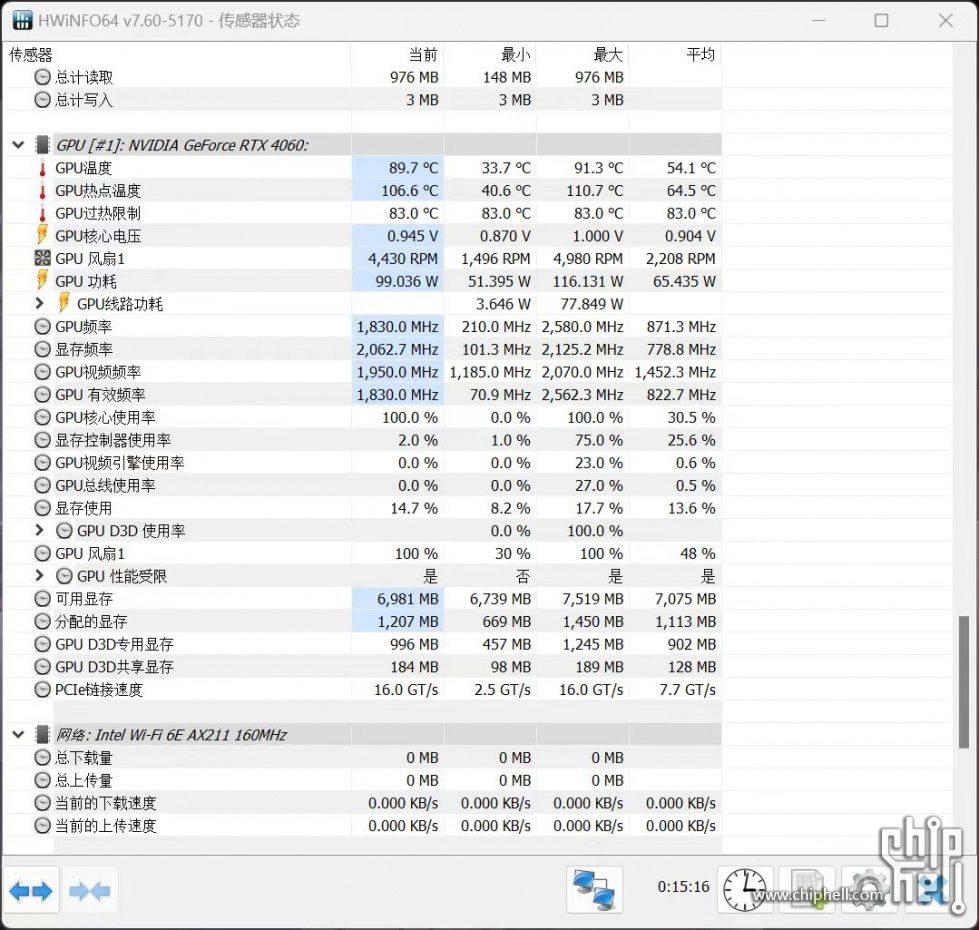

说说温度，这是开孔的情况下的。烤机温度，请看最大值一列。OC状态下，三秒真男人。最大飙到了130W功耗。之后稳定115W，可持续烤机。





这个是没开孔时候做的测试，看最大值和当前值这两列。很难跑满，且温度很热，过热会降频降功耗。限制在100W以内。继续热继续降。没做过多长时间测试。
正常用没问题，炼丹算了吧，换专业卡吧。



最后附上折腾视频



后记：
P3 Tiny认这块显卡。但是只能允许167mm PCB。供电其实是可以搞定的。现在的问题是超长，得切机箱。另外就是改单槽散热，理论上有可行性。
