风冷 MATX 海景房，微星 B760 迫击炮II + 索泰 4070Ti + 爱国者 星璨 小岚 装机展示

luo

前言

此次带来一台风冷方案的270°海景房机箱装机，机箱为爱国者 星璨 小岚，无A柱设计，MATX规格，箱体采用加宽设计，适合风冷安装，机箱模块衔接处采用R角设计，整体更为圆润，机箱尺寸为422 × 216 × 418.3 mm，在海景房机箱中算体积较小的了，硬件兼容性方面，风冷散热器限高165mm，显卡限长370mm，机箱顶部支持240水冷安装，电源仓顶部支持3把12cm风扇安装，取消了侧面风扇位，取而代之是小岚角色的装饰板。

此次装机硬件平台为i5-13600KF + B760 + RTX 4070 Ti，主板选用了微星 MAG B760M MORTAR WIFI II DDR5，银白配色，用料扎实，内存搭配使用了ZADAK SPARK RGB DDR5 6000 16GB × 2，做工精致，质感极佳，显卡为索泰 GeForce RTX 4070Ti-12GB X-GAMING OC 欧泊白，颜值在线，固态硬盘为宇瞻 AS2280Q4X 1TB，散热方面选择了九州风神 冰立方620 数显版 白色，顶部可视化数显，能显示CPU的温度和使用率，并配备90℃高温提醒功能，机箱风扇使用了爱国者 极光 Z12 白色，4把正叶，3把反叶，机箱内部风扇灯效实现了统一，电源使用了爱国者 ES750W 白色，支持ATX 3.0 标准，带有原生PCI-E 5.0 16Pin 12VHPWR 供电接口，带有5年质保。

配置清单：
处理器: 英特尔 i5-13600KF
主板: 微星 MAG B760M MORTAR WIFI II DDR5
内存：ZADAK SPARK RGB DDR5 6000 16GB × 2
显卡：索泰 GeForce RTX 4070Ti-12GB X-GAMING OC 欧泊白
固态硬盘：宇瞻 AS2280Q4X 1TB
散热器：九州风神 冰立方620 数显版 白色
风扇：爱国者 极光 Z12 白色 正叶 × 4
风扇：爱国者 极光 Z12 白色 反叶 × 3
电源：爱国者 ES750W 白色
机箱：爱国者 星璨 小岚 白色

整机展示

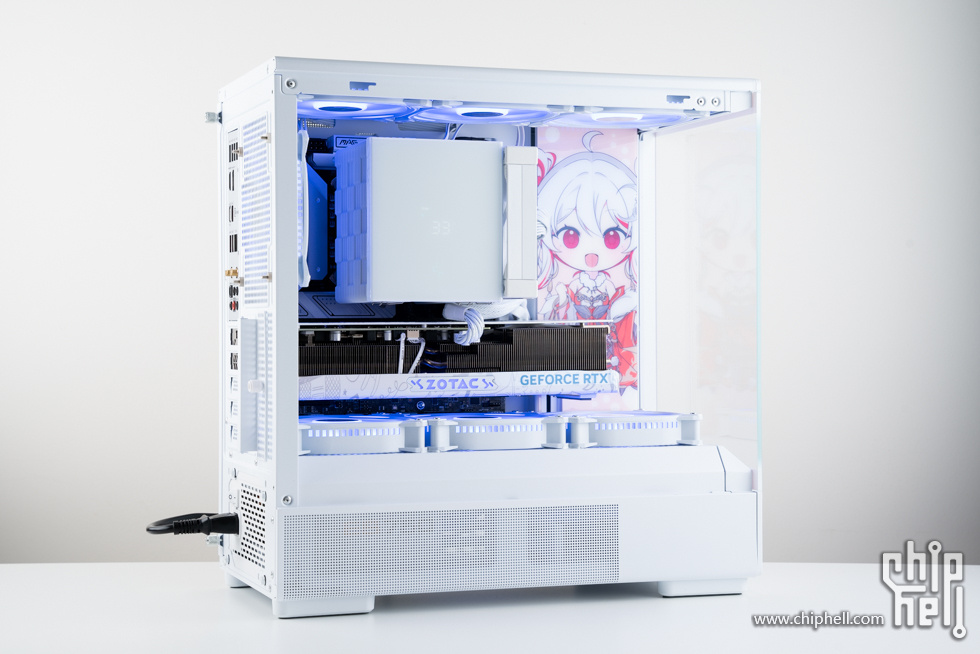

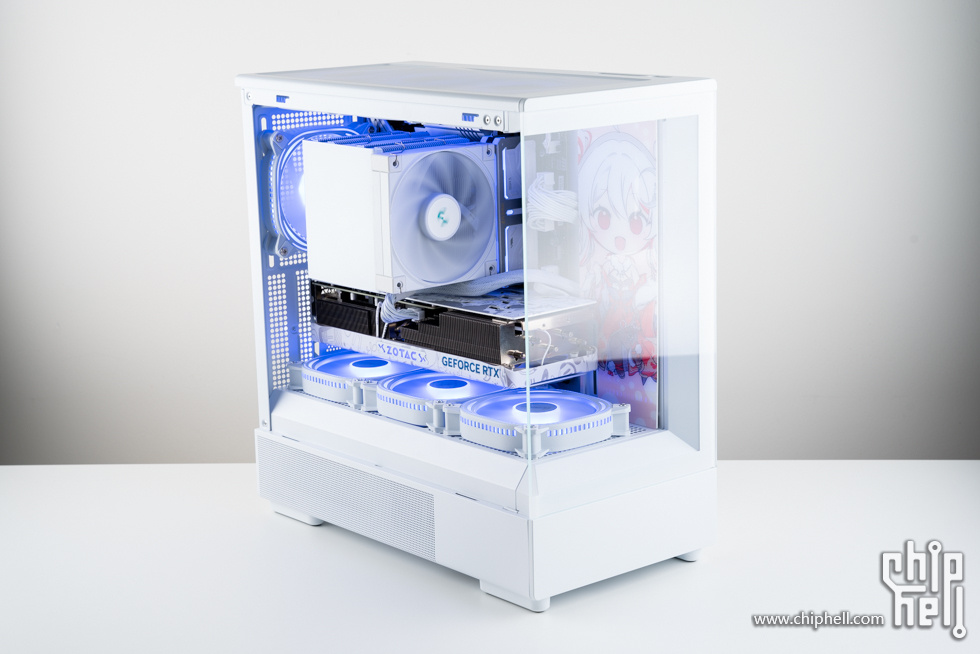

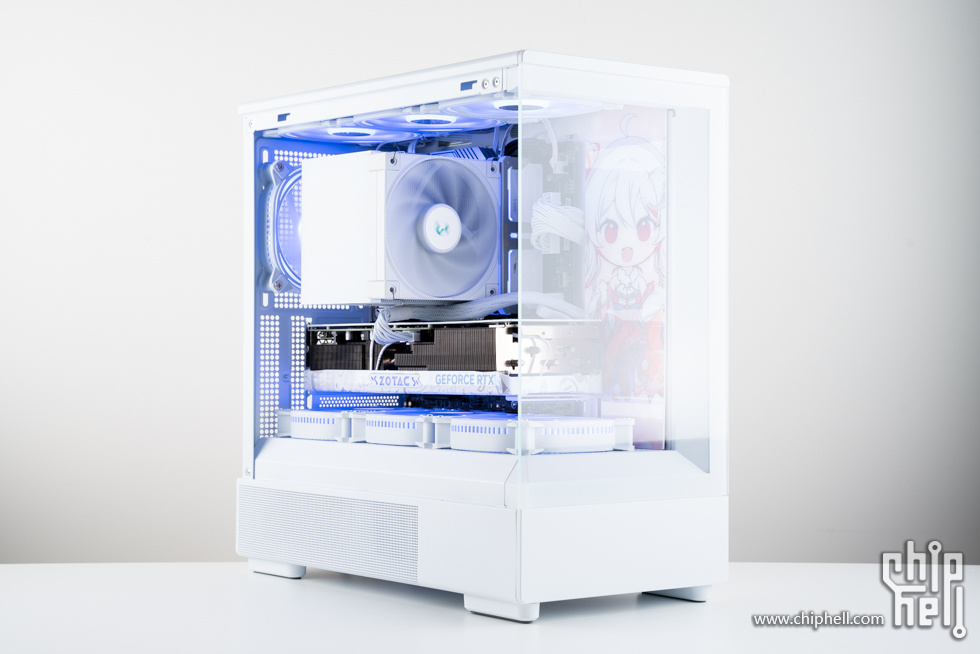

整机效果展示，采用了较多的白色硬件，并将灯效统一成蓝紫色，以下为整机多角度展示。

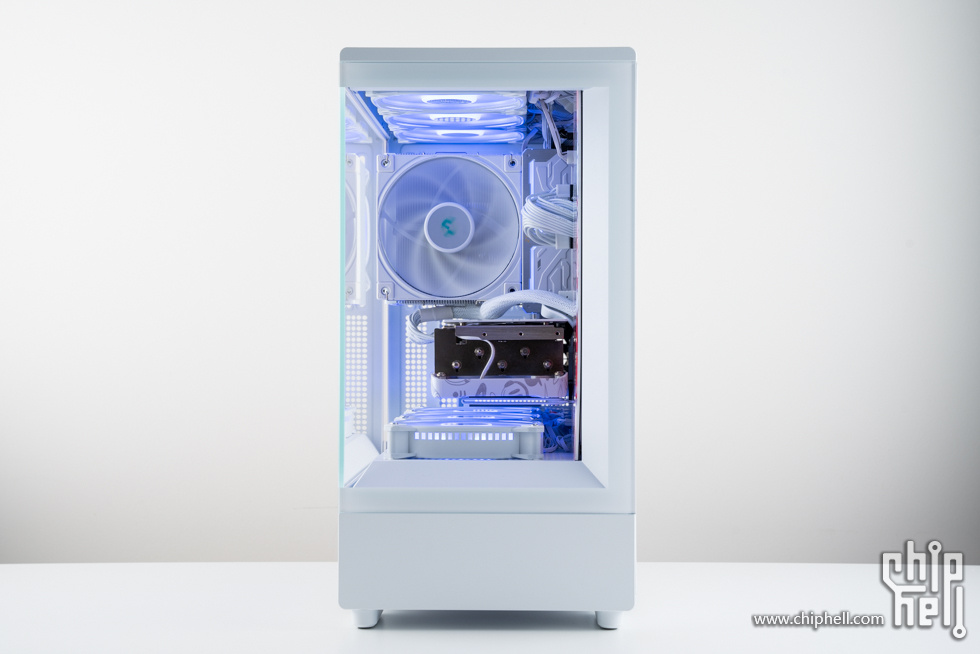

无A柱设计。


风冷方案，九州风神 冰立方620 数显版 这款散热器让机箱内部更为饱满。

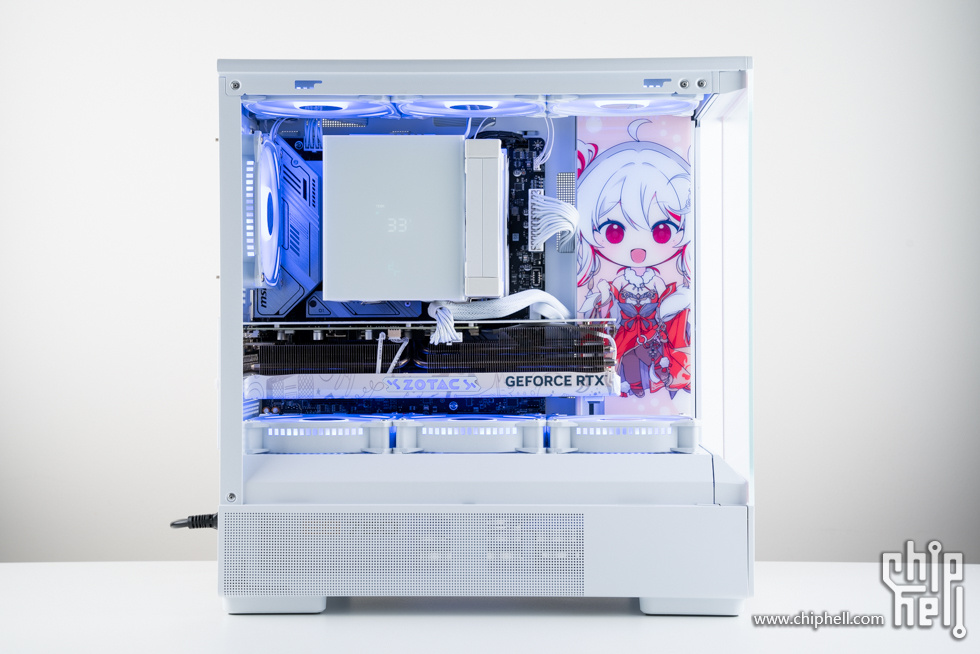

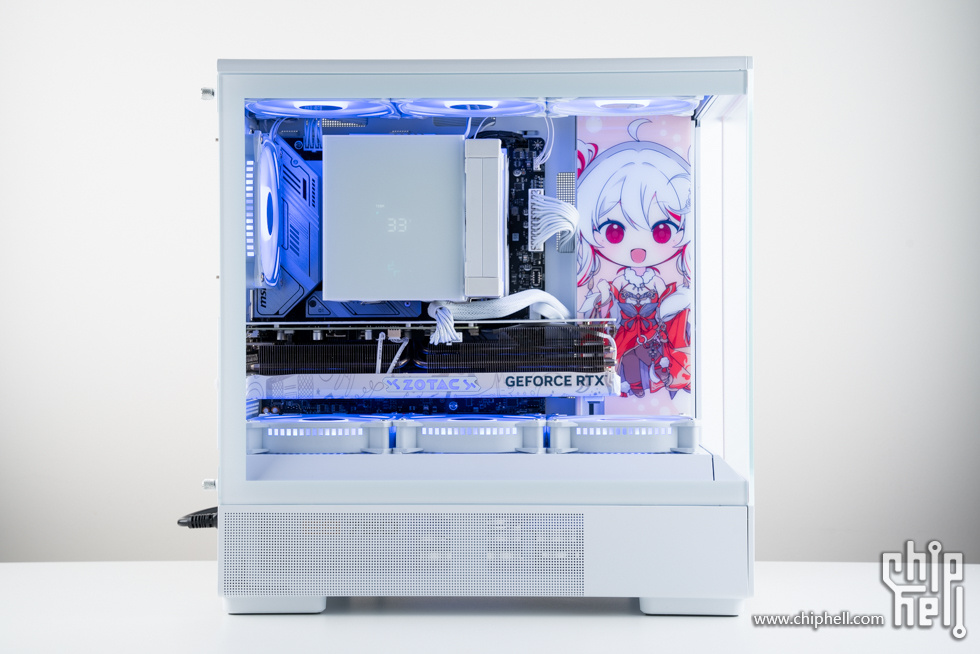

主板侧一览，前部侧面的小岚元素装饰板非常吸睛。

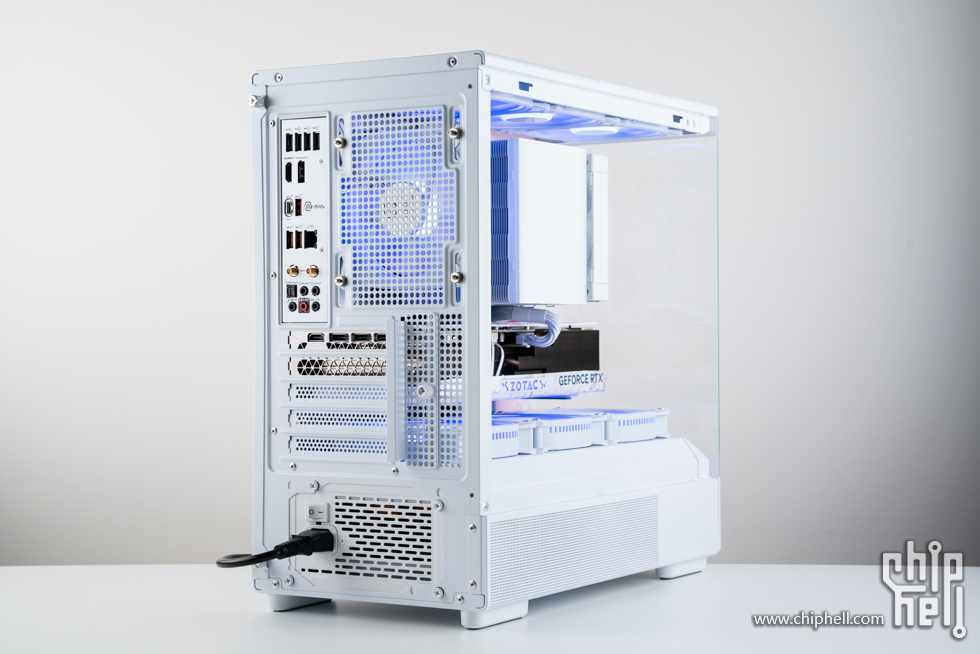

侧后方视角。




俯视角度。

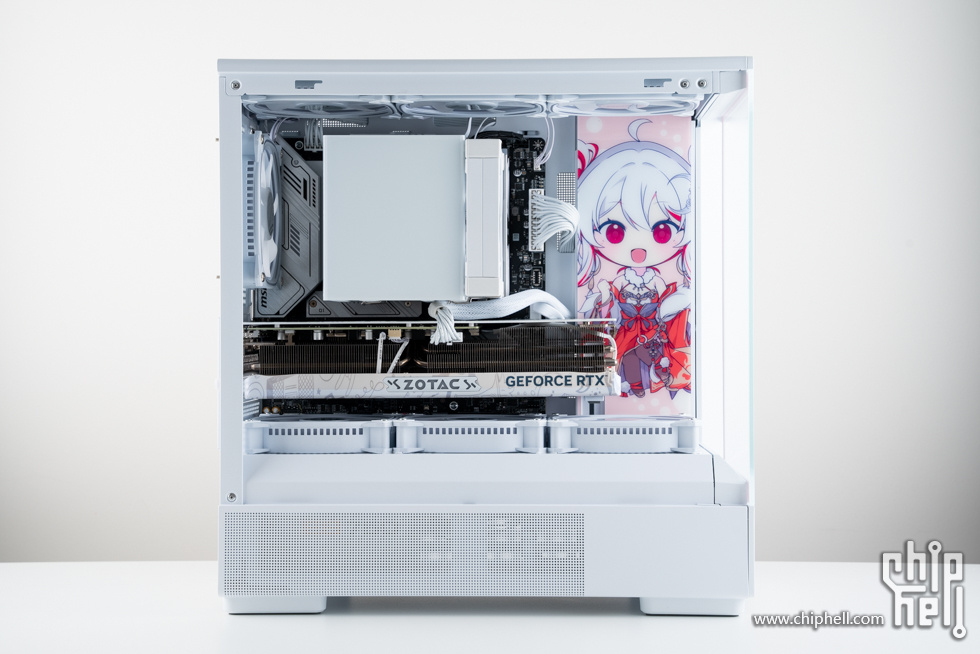

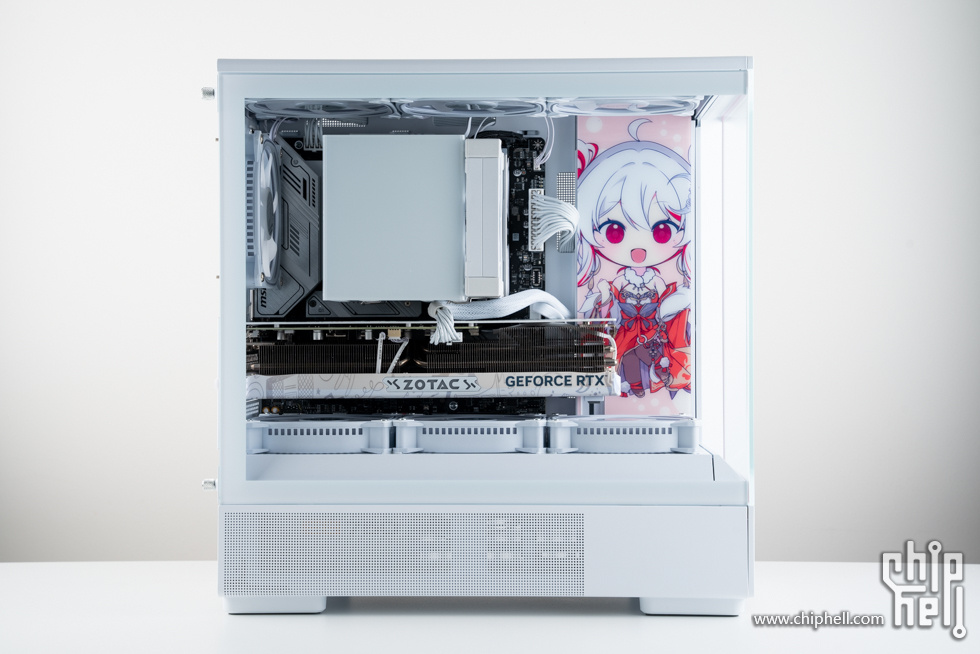

不开灯时主板侧效果。

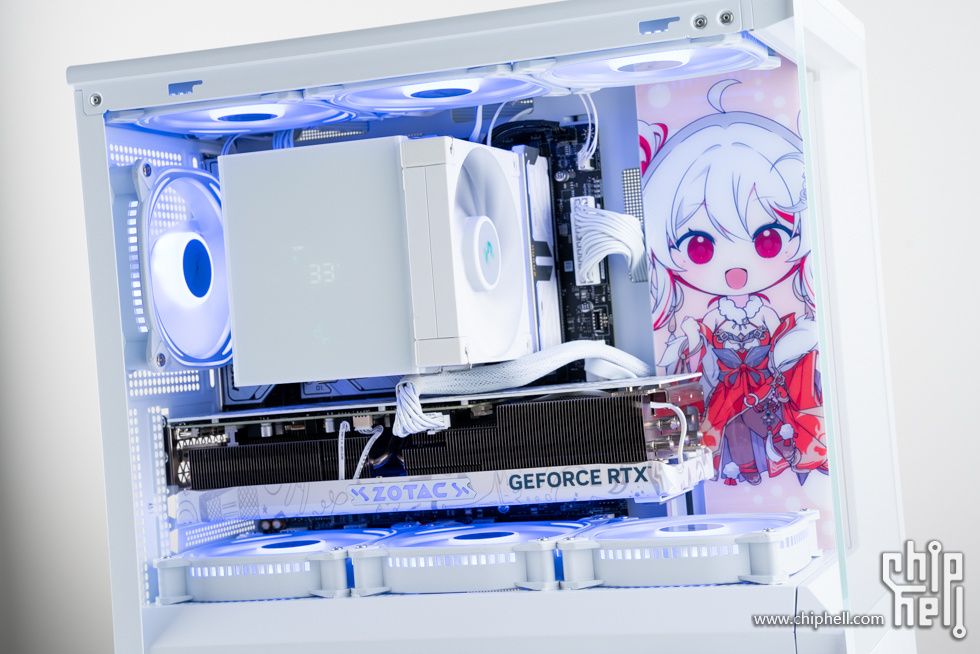

内部主要部件一览。

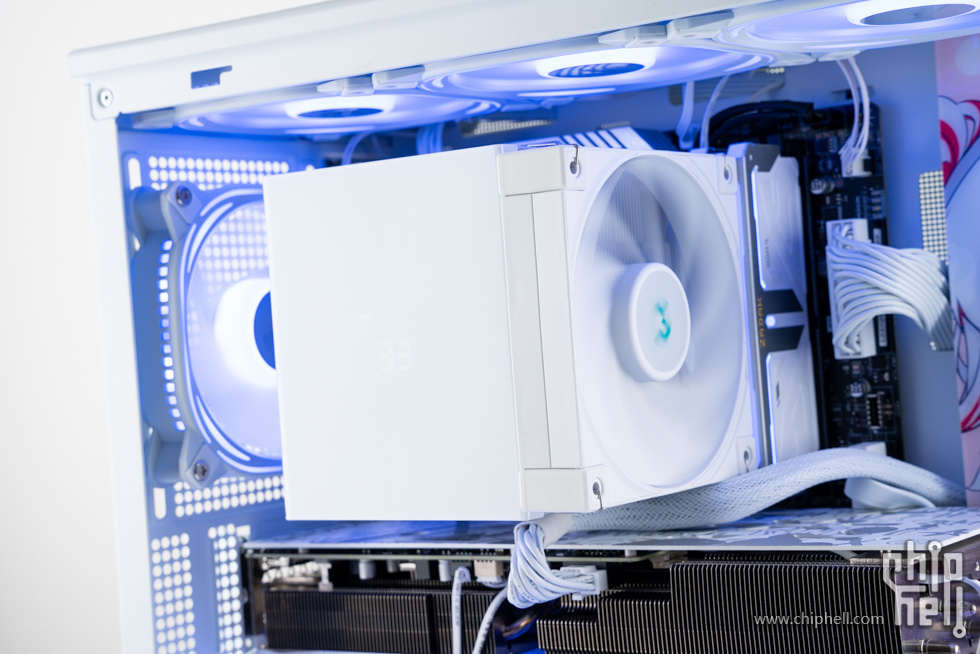

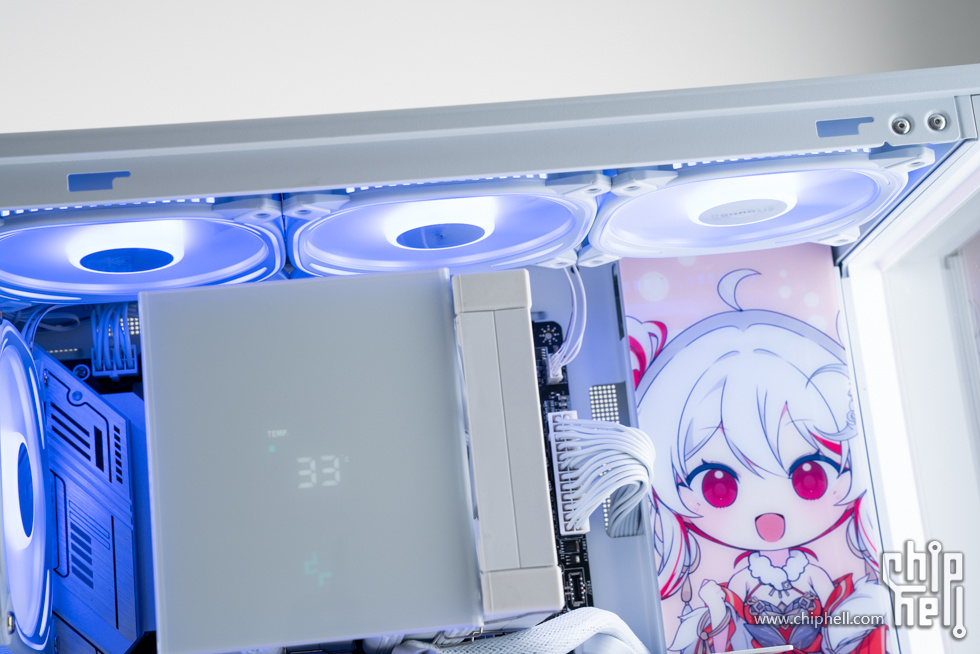

九州风神 冰立方620 数显版 风冷散热器，顶部能实时显示CPU温度和使用率。




内存部分。


机箱尾部的12cm风扇及灯效。

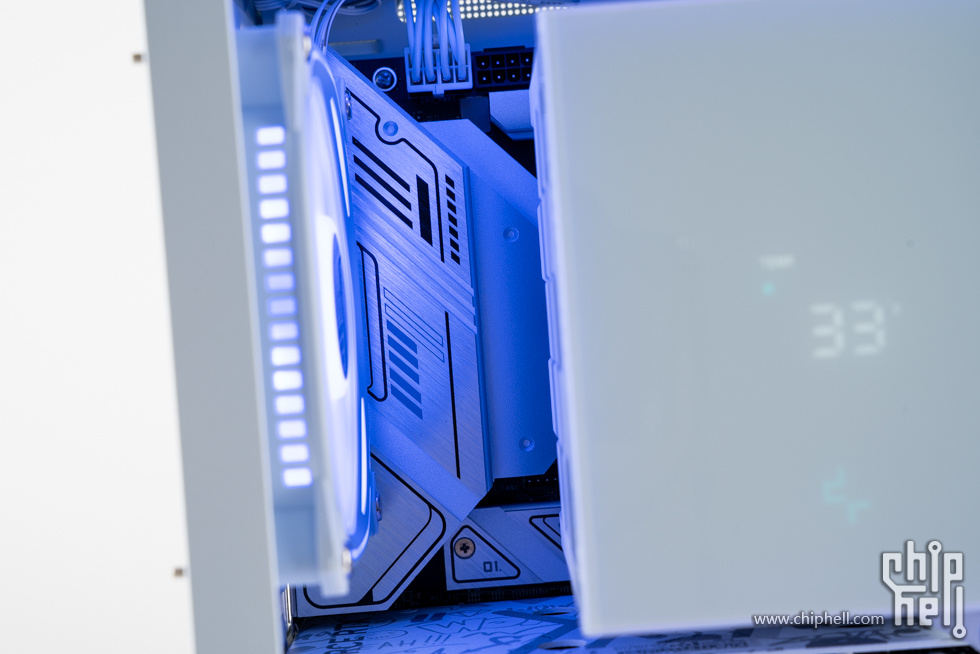

主板接口保护罩，拉丝效果非常好看。

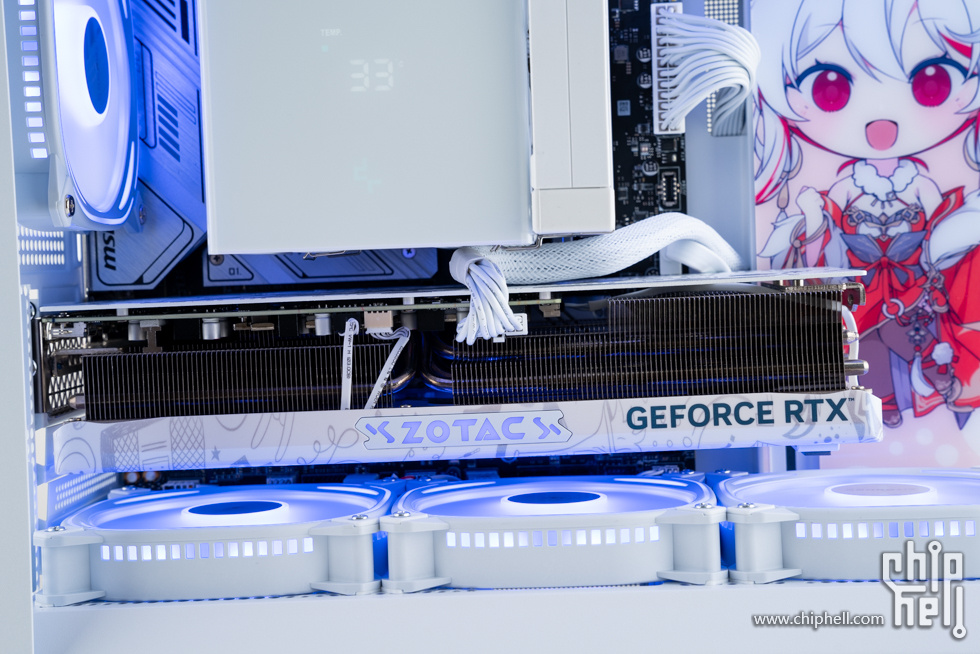

显卡部分，顶部的ZOTAC logo灯调成了蓝紫色。


全金属显卡背板。


机箱顶部安装了3把正叶风扇，用于排风。

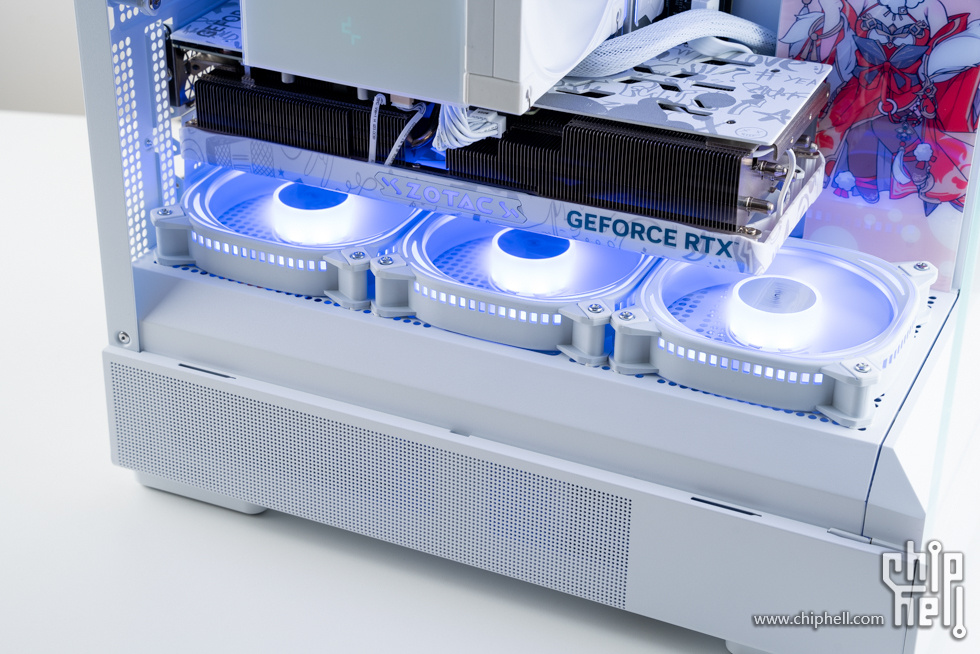

机箱底部安装了3把反叶风扇，用于进风。


爱国者 极光 Z12 白色 风扇灯效。




侧面的装饰板。

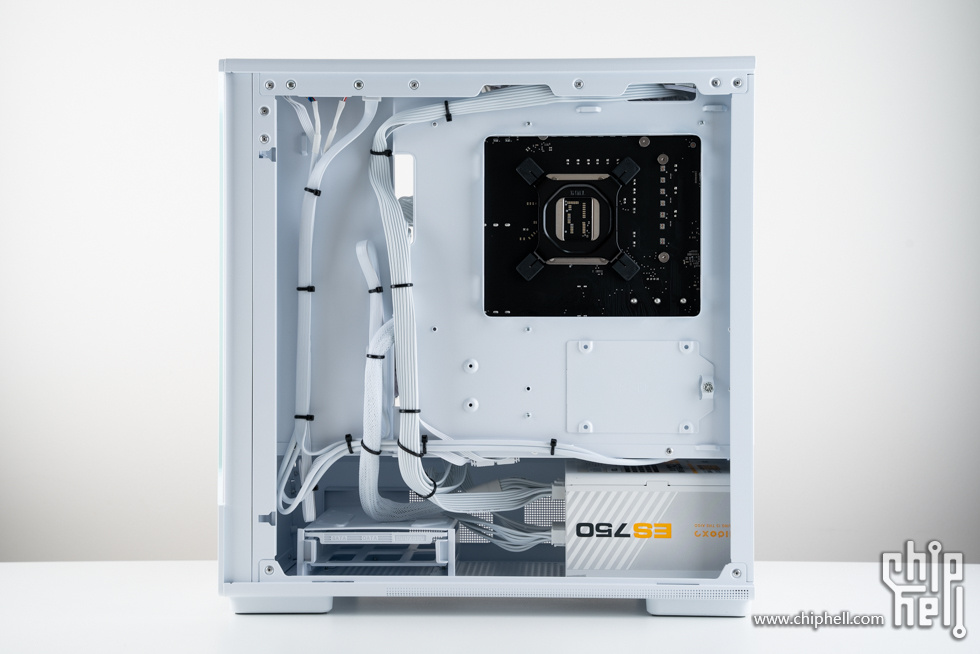

背线侧一览，Mesh开孔的侧板通风能力很强。

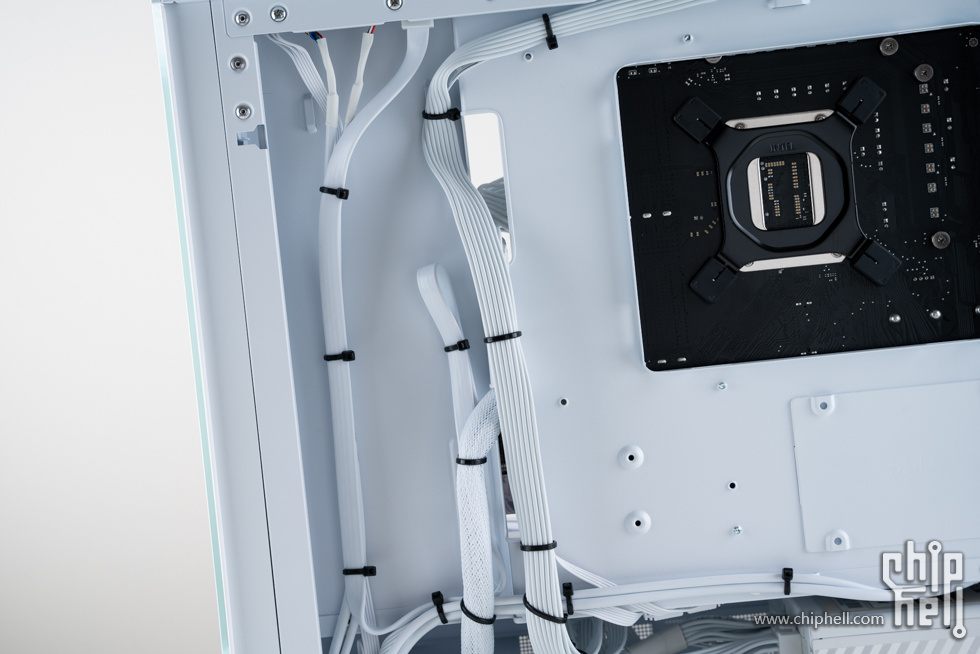

背线部分，虽然没有定制线，经过梳理效果还算不错。

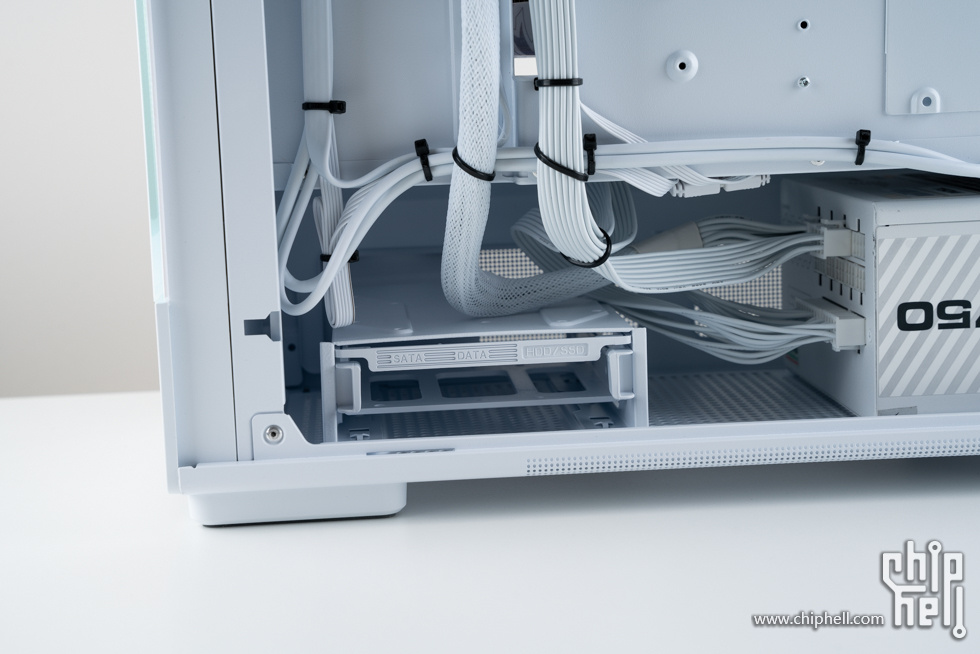

走线细节。

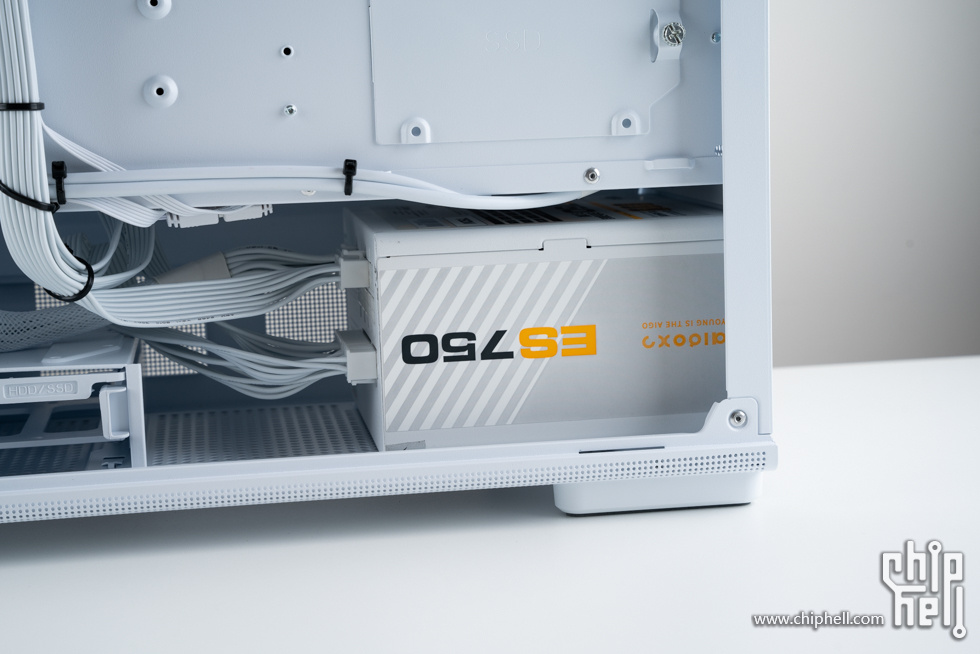

电源位。


前部下方的3.5寸硬盘位。


配件展示

英特尔 i5-13600KF。

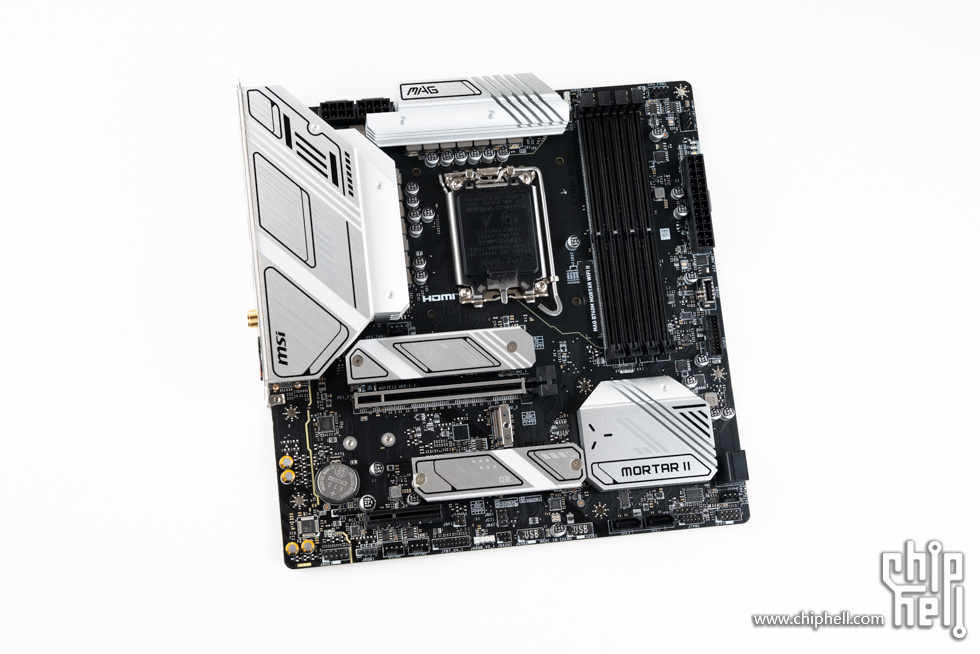

微星 MAG B760M MORTAR WIFI II DDR5，延续了迫击炮家族的设计语言，银白色散热装甲搭配黑色PCB，颜值依旧在线。

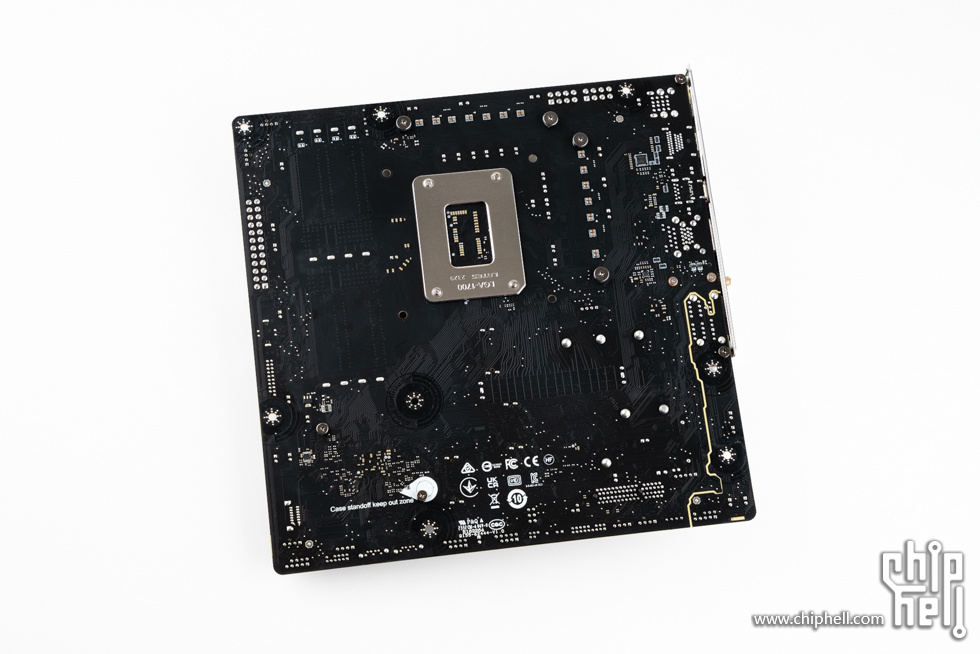

主板背面，焊点饱满，表面处理非常干净。


主板接口保护罩，厚实的VRM散热片，配合底部的高性能导热垫能快速带走供电部分产生的热量，确保高负载运行时的稳定。


表面采用了拉丝工艺，并点缀了微星logo。


供电部分，采用12(75A)+1+1路智能供电，12相核心供电为DrMOS设计，型号为RAA220075R0，单相能输出75A，足够满足14代高端旗舰酷睿处理器的负载需求。

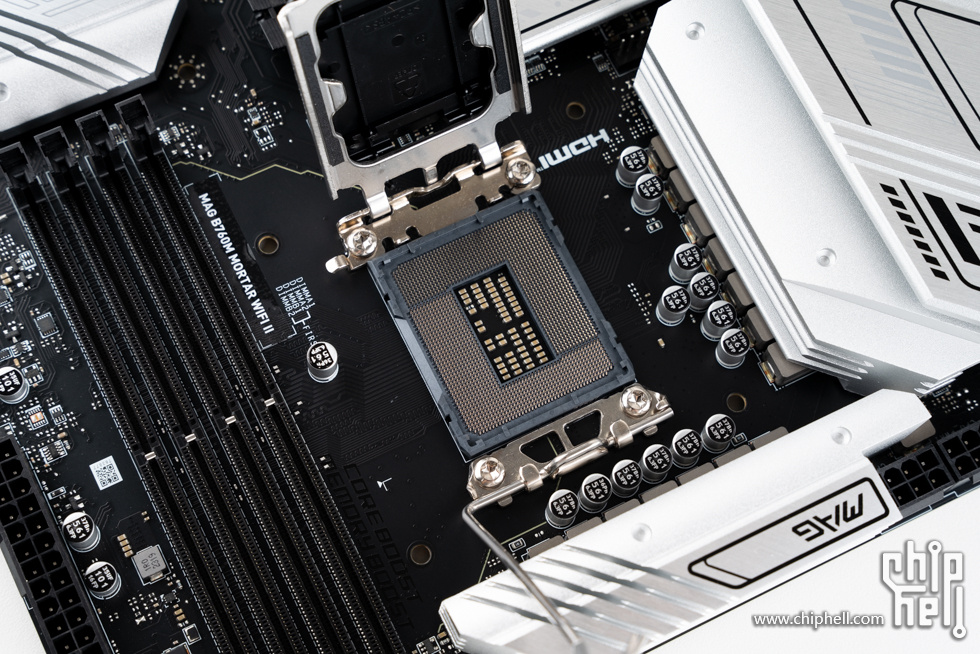

LGA 1700 插座。


4条DDR5内存插槽，单根内存容量最高支持48GB，最大内存容量支持192GB，频率由之前的7000+MHz提升到7800+MHz（OC）。


主板下方区域，包括1条PCIe x16插槽，使用SMT工艺和金属装甲加固，CPU直连通道，支持PCIe 5.0 x16带宽，1条PCIe 3.0 x4插槽，采用开口设计。M.2插槽有3个，芯片组和第一条/第三条M.2均配置了独立银白色散热片。


独立的芯片组散热模块，上方标注了主板型号MORTAR II。


集成声卡部分为7.1声道的Realtek ALC 897 HD Audio Codec。

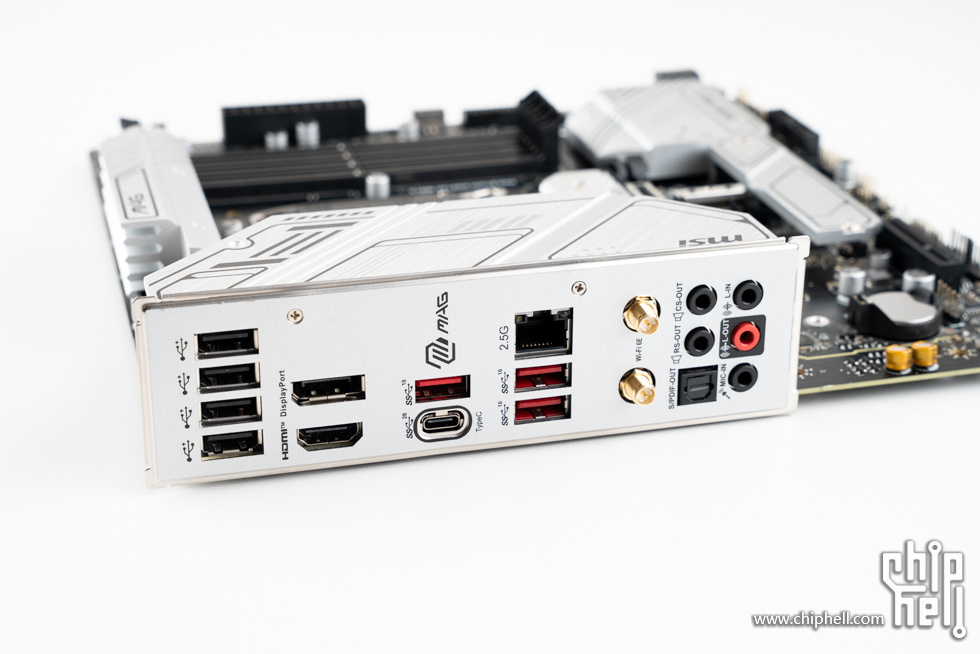

主板后部I/O接口方面，包括4个USB 2.0 Type-A接口，用于核显输出的DisplayPort和HDMI各1个，3个USB 3.2 Gen2 10Gbps (Type-A)接口和1个USB 3.2 Gen 2x2 20Gbps (Type-C)接口，1个2.5Gb有线网口，支持Wi-Fi 6E的无线网卡的天线连接端和5个3.5mm+1个S/PDIF光纤口音频接口组合。


ZADAK SPARK RGB DDR5 6000 16GB × 2，内存本体，采用银白色设计，上方采用了铝合金罩包裹，下方为白色散热装甲。


白色散热装甲部分有凹凸的科技图案设计。

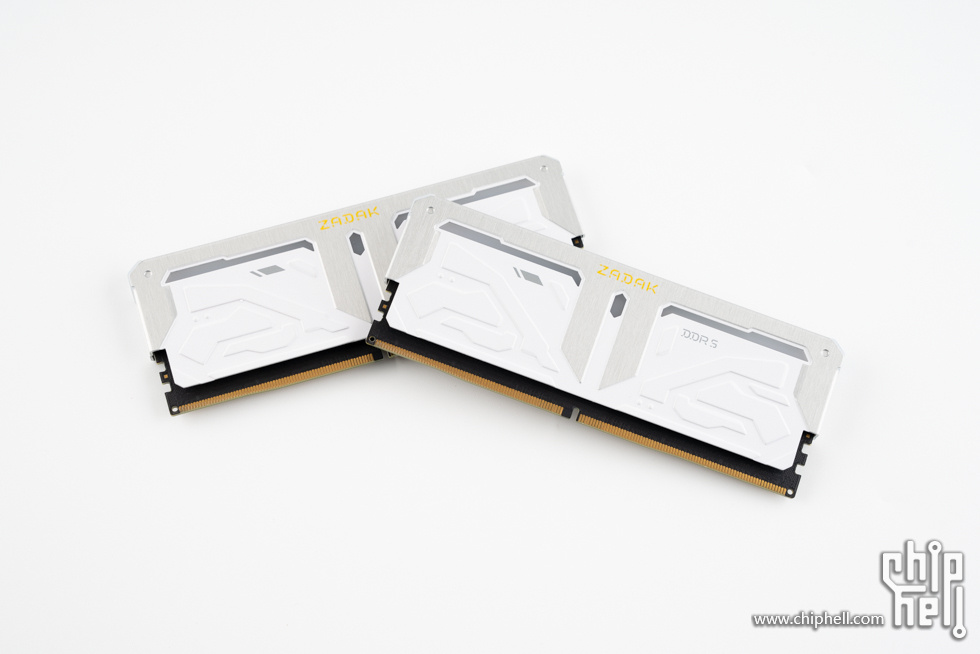

摆拍效果。


内存背面贴有铭牌贴纸。


安装内存。


宇瞻 AS2280Q4X 1TB。

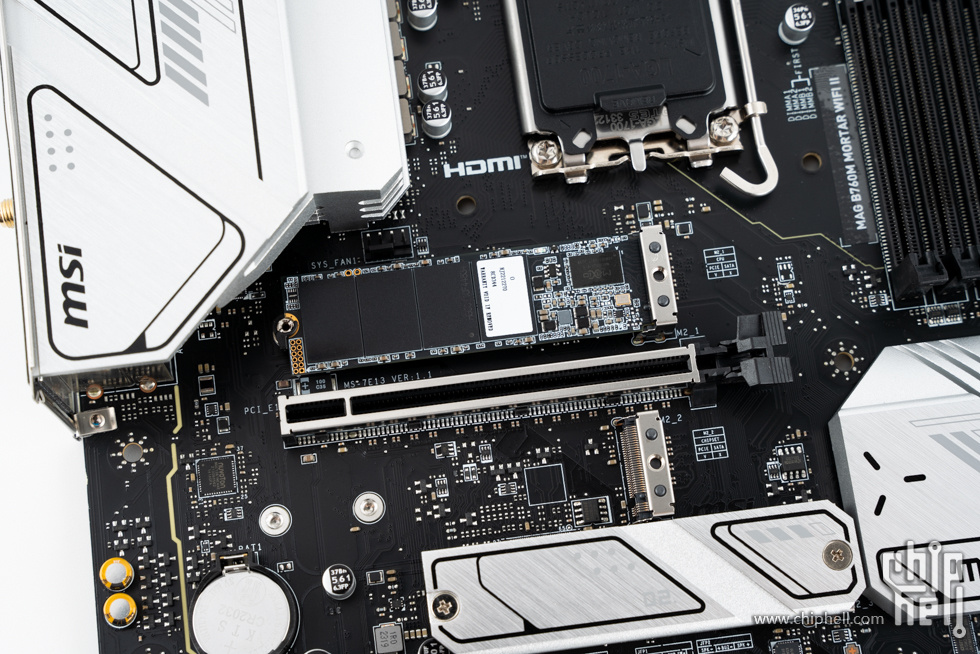

安装SSD。


索泰 GeForce RTX 4070Ti-12GB X-GAMING OC 欧泊白，显卡尺寸为303 mm × 121 mm × 61 mm，正面采用三风扇设计，散热风扇罩采用了白色基底色，并进行了多重特殊工艺处理，能呈现欧泊变彩效应的视觉效果，并印有涂鸦元素，增加了趣味感。

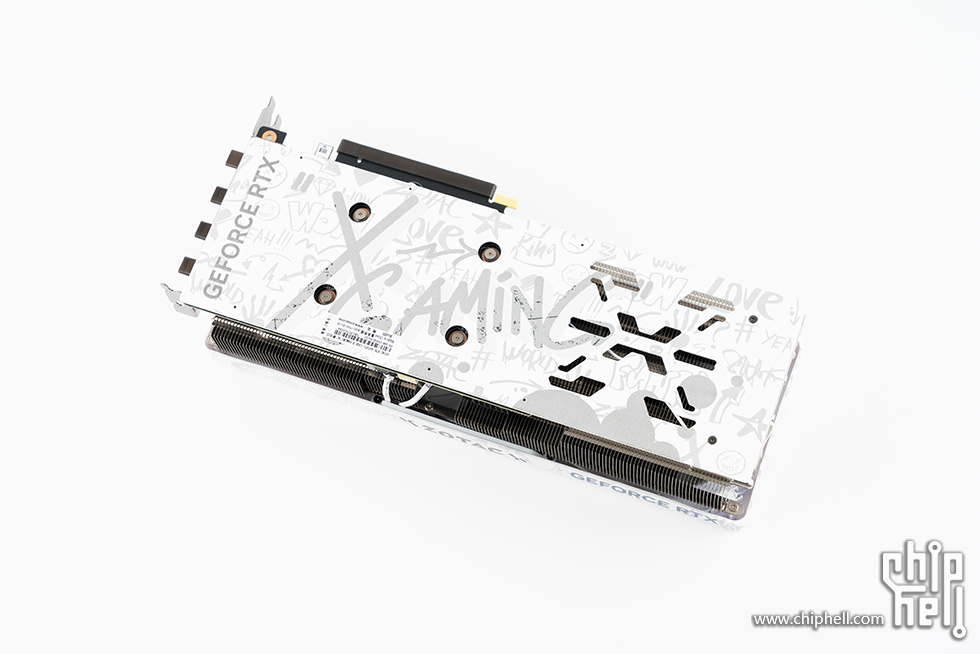

显卡背面，采用了金属材质的背板，表面采用白色喷漆，同样有涂鸦元素。


显卡立起来的效果。


索泰logo的信仰灯。


GEFORCE RTX字样。

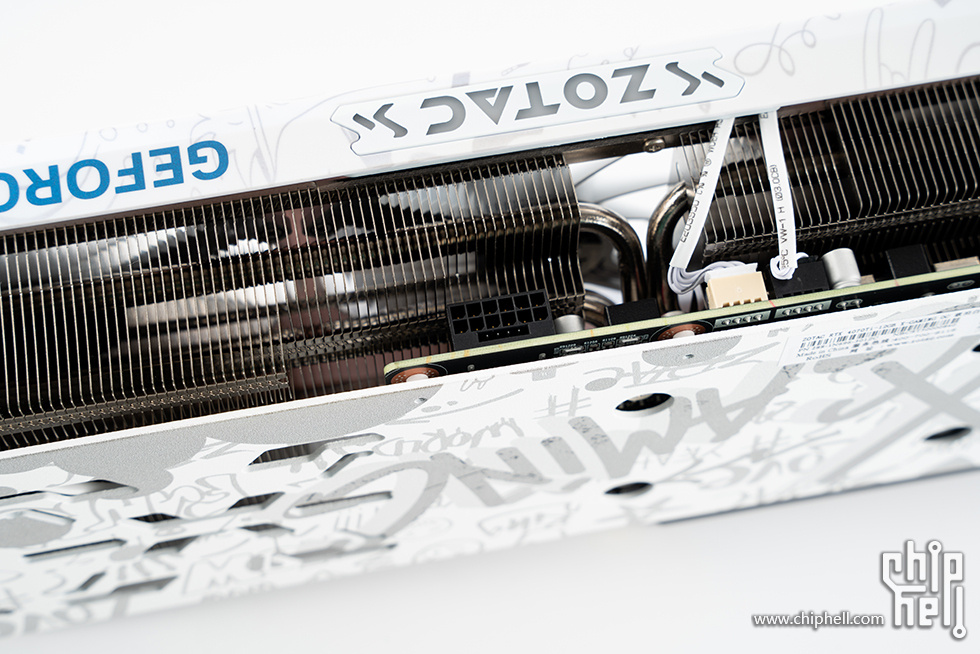

16pin 12VHPWR供电接口。


三风扇设计，采用X-GAMING系列的暗影疾风扇叶，减少空气摩擦和风噪，提升风量风压和风流。


显卡背板细节。


显卡前部的对流穿透设计，能迅速带走热量，提升散热效能。


接口部分，包括3个DP 1.4a和1个HDMI 2.1。

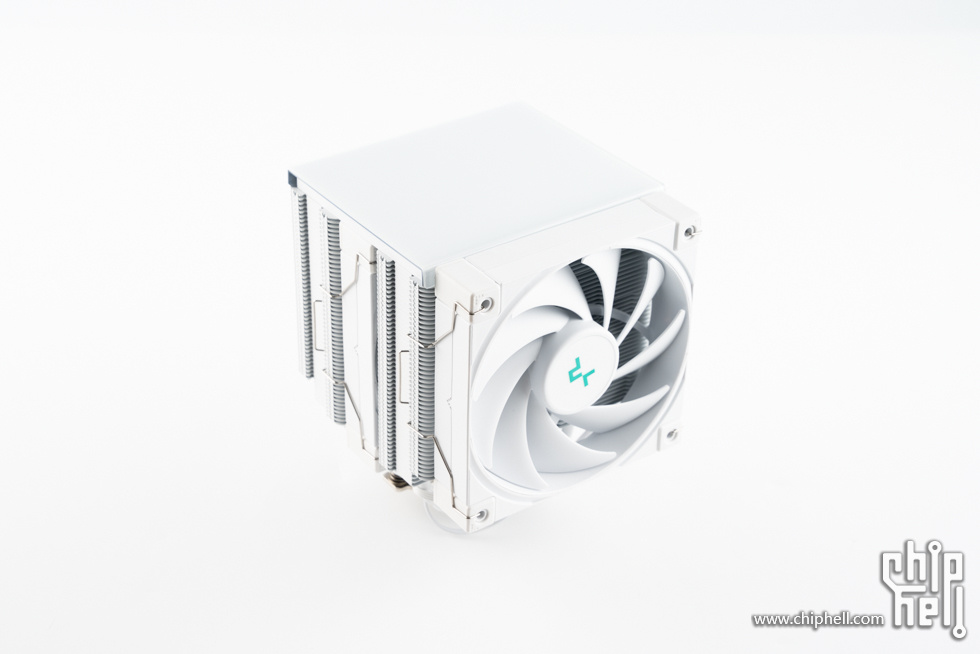

九州风神 冰立方620 数显版 白色，双塔6热管设计，配备了2把FK120风扇，最高支持260W TDP。


顶部装饰盖板，增加了数显模块，能显示CPU的温度和使用率，并配备90℃高温提醒功能，装饰盖板上下还有两条RGB灯带。


侧后方视角，可以看到矩阵式鳍片组，颜值在线。


正面视角。

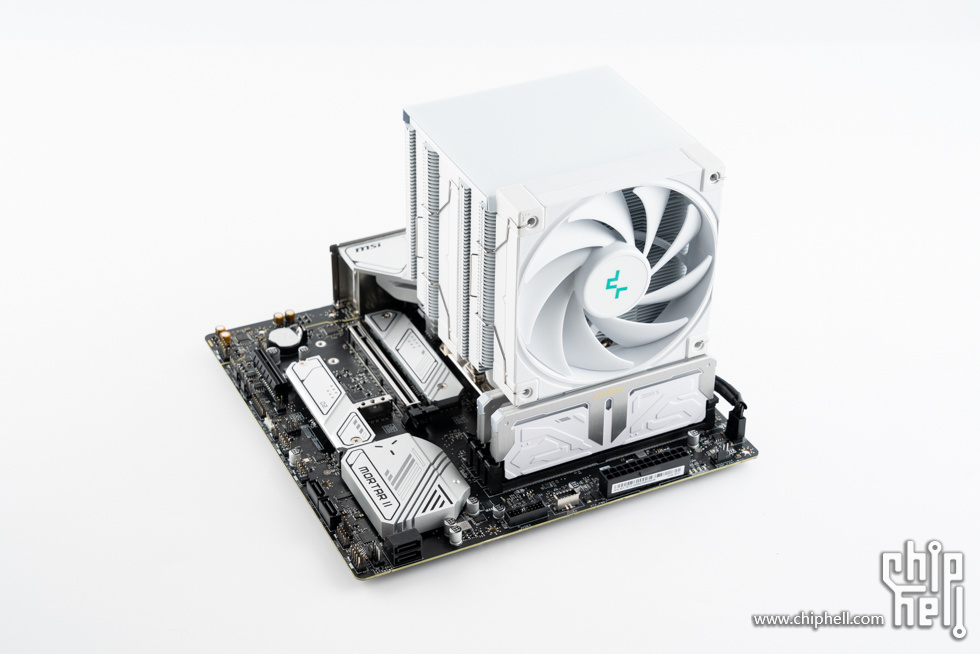

安装CPU散热器。

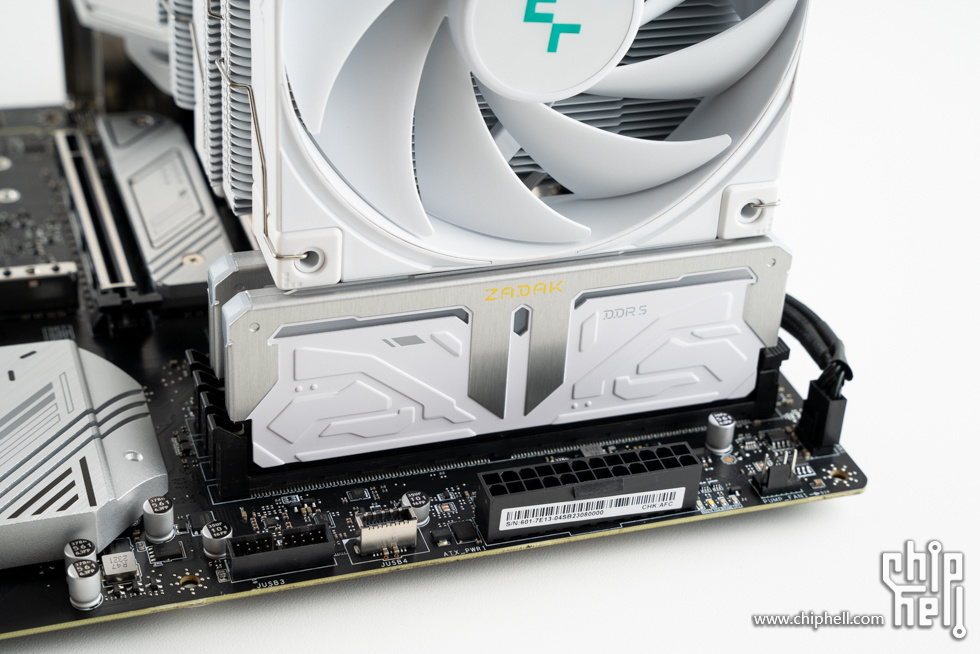

将前部风扇稍微往上一点安装，提升对高马甲内存的兼容性。

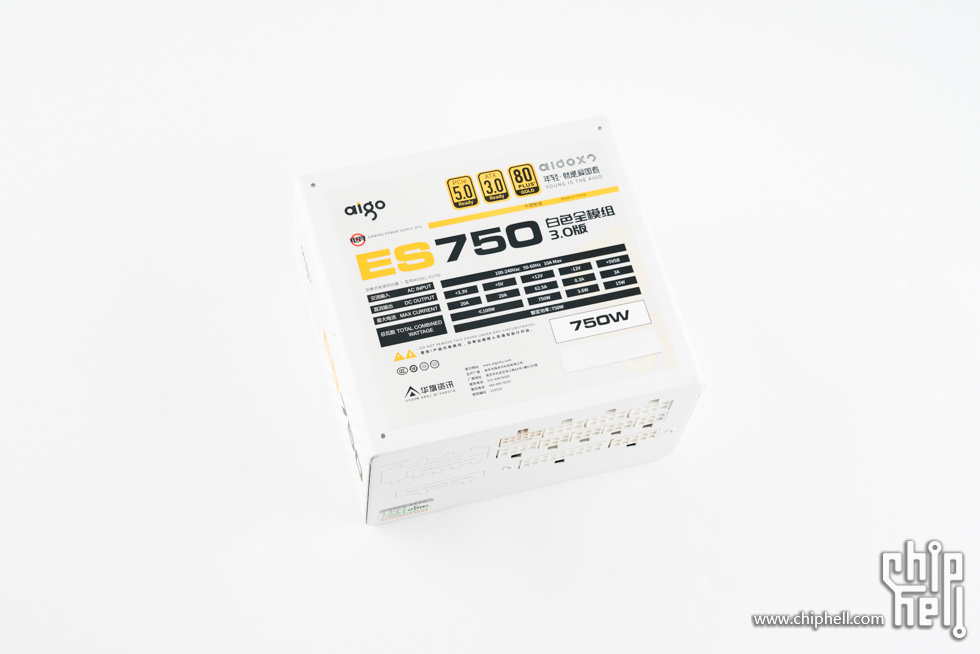

爱国者 ES750W 白色 电源，80 Plus 金牌认证 白金架构，符合Intel ATX3.0规范，带有原生PCIe 5.0 16Pin 12VHPWR供电接口，全模组设计，带有5年质保。电源顶部贴有铭牌贴纸。


风扇格栅为一体化顶盖设计，内置一颗120mm智能静音FDB风扇。


电源侧面，贴有型号贴纸。


电源尾部横条格栅通风散热设计，右侧电源开关及接口。

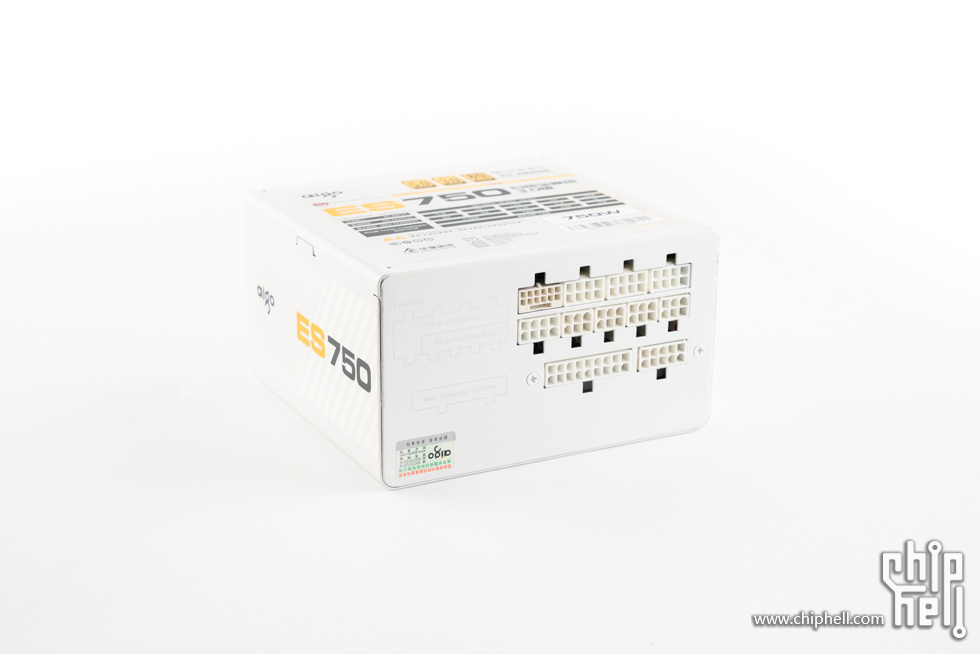

模组供电接口，左侧位置带有文字标注，最下面24Pin二合一接口，上面为4个SATA及MOLEX模组接口，中间及顶部共4个CPU/PCI-E模组通用接口，顶部左边为12VHPWR模组接口。


爱国者 极光 Z12 白色 风扇。

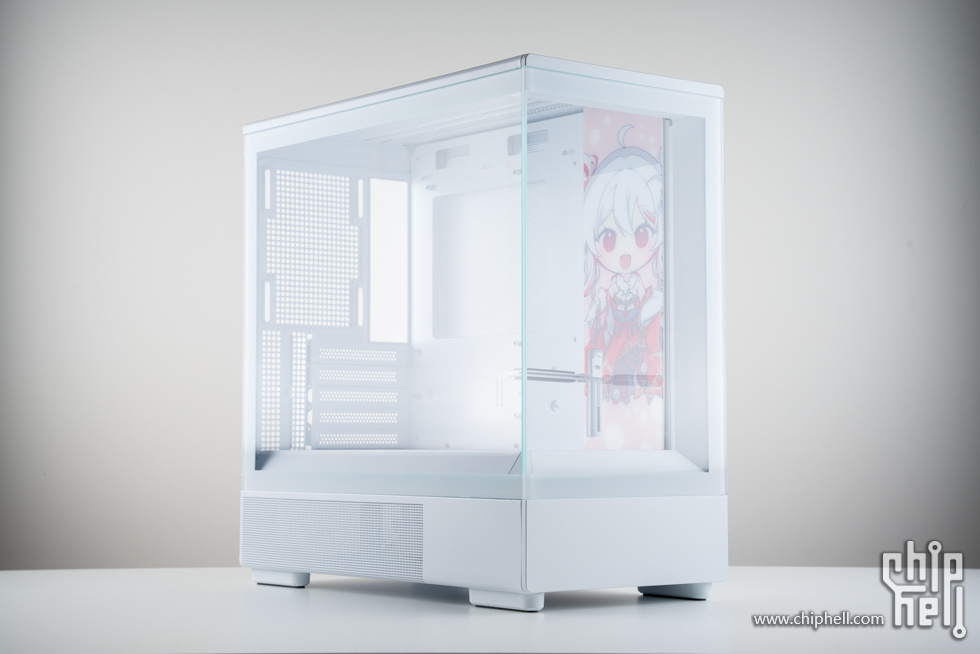

爱国者 星璨 小岚 白色，无A柱 MATX 海景房，可以实现270°箱体全景展示，机箱尺寸为422 × 216 × 418.3 mm，在海景房机箱中算体积较小的了，硬件兼容性方面，风冷散热器限高165mm，显卡限长370mm，机箱顶部支持240水冷安装，电源仓顶部支持3把12cm风扇安装，取消了侧面风扇位，取而代之是小岚角色的装饰板。




主板侧，结构上与之前的星璨岚基本一致，所不同的是取消了顶部可拆卸盖板，侧边的I/O接口移到了机箱顶部，电源仓侧面做了Mesh开孔，可以从侧面底部进风。

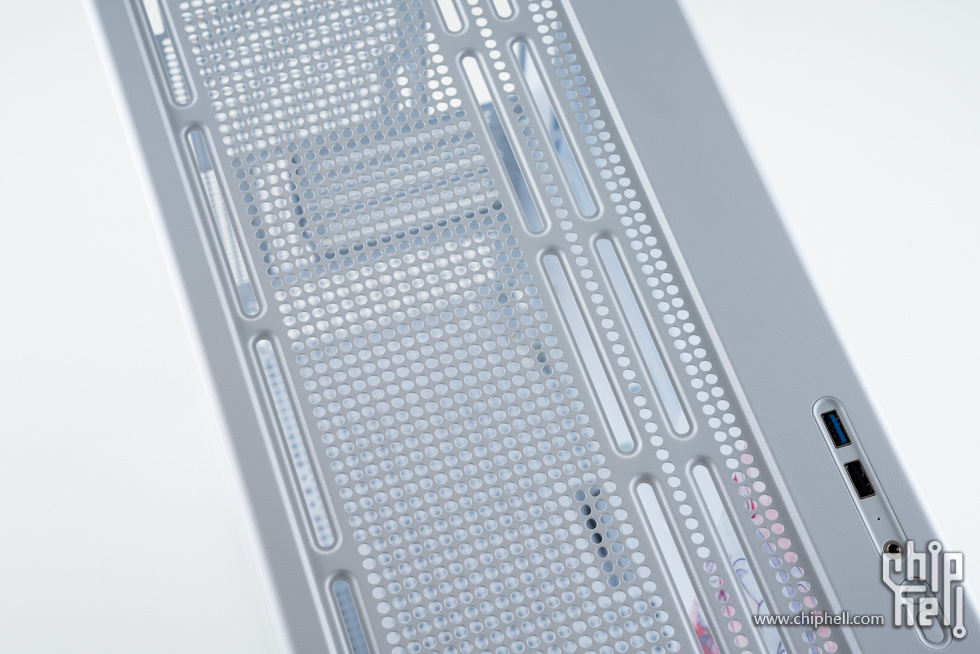

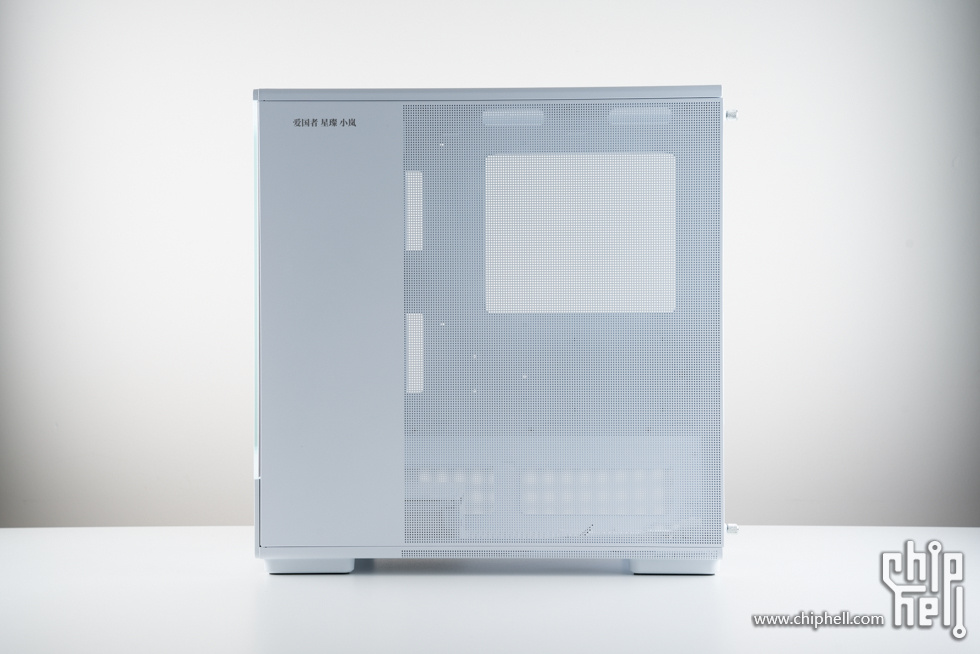

背线侧，增大了Mesh开孔，让机箱通风能力更强，即使机箱前部采用玻璃面板，也能保障空气流动性。


45°视角，无A柱设计，270°全景展示，视野更宽阔，能更好的展示内部硬件或手办。


侧后方视角。


仰视角度。

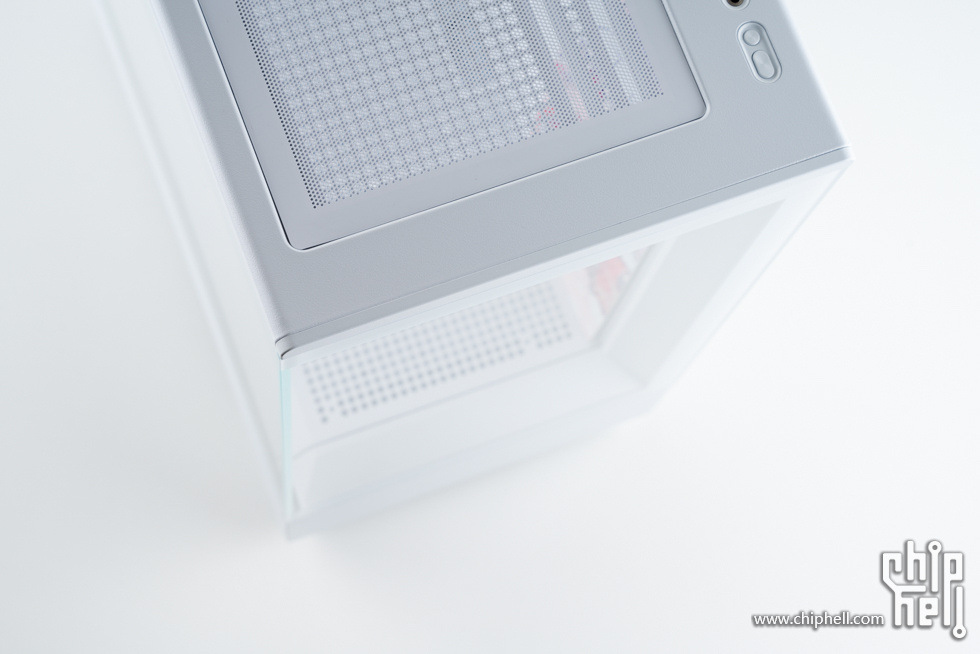

俯视角度。


机箱顶部一览。

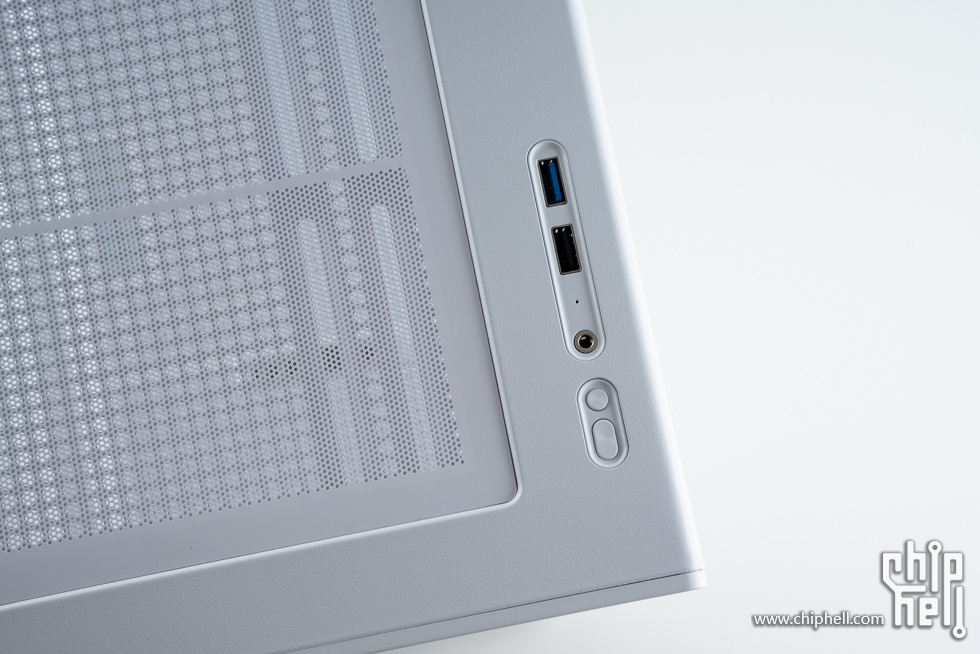

前置接口和按钮，从上至下依次是USB 3.0、USB 2.0、二合一音频接口、重启按钮、开机按钮。


顶部带有一面磁吸防尘网。


移除防尘网，可以看到机箱顶部的风扇安装孔位，支持3把12cm或2把14cm风扇安装。

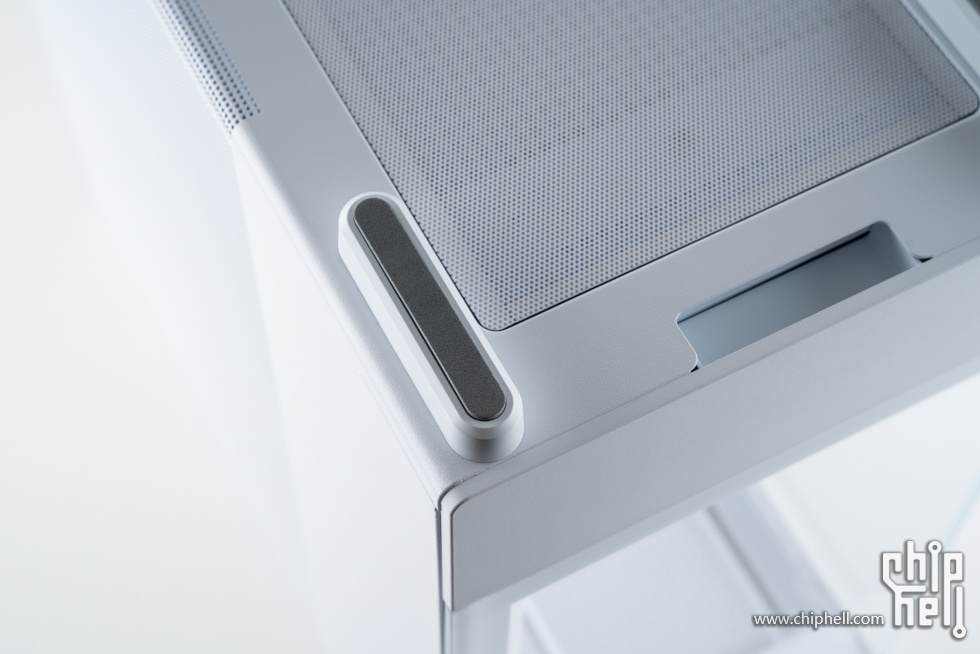

机箱顶盖做了R角处理，让整体更加圆润，衔接也更自然。


机箱尾部一览，上方为尾部12cm风扇位及主板接口区域。

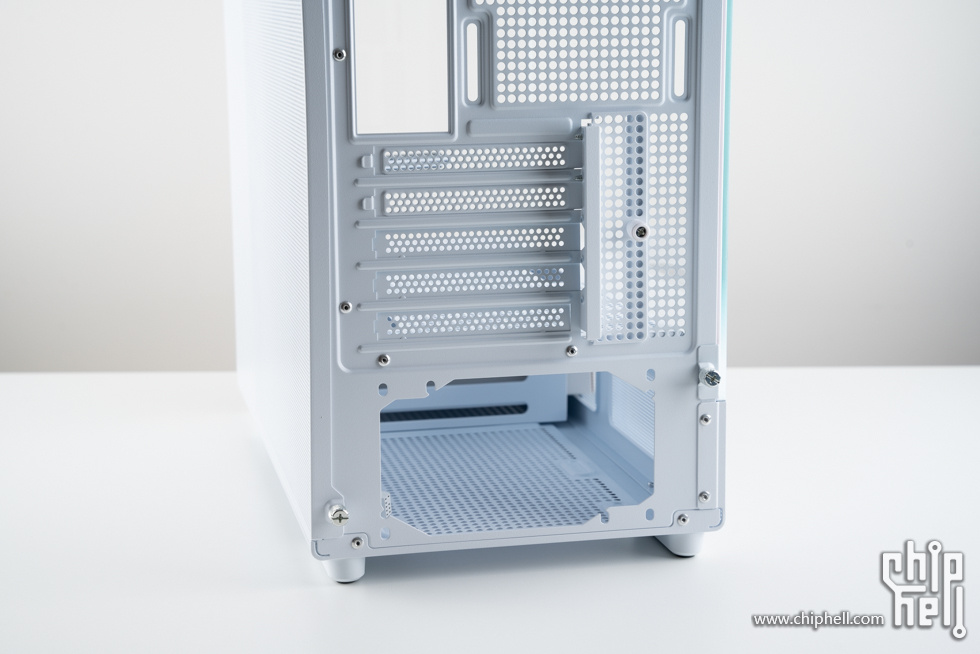

带有5个PCI插槽，底部为电源位。


固定侧板的手拧螺丝。

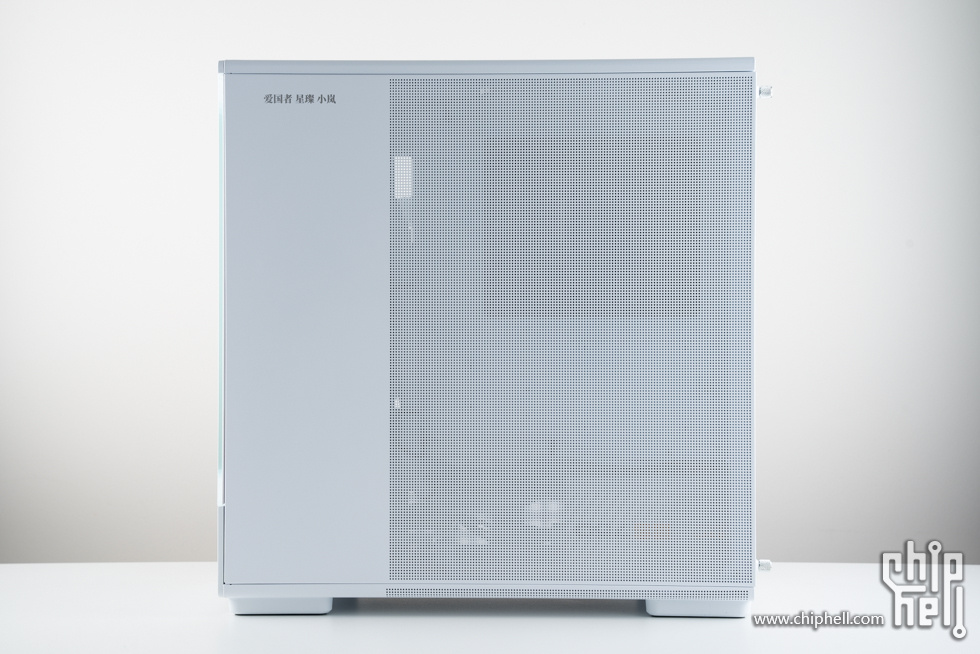

背线侧板上印有爱国者 星璨 小岚 的字样。

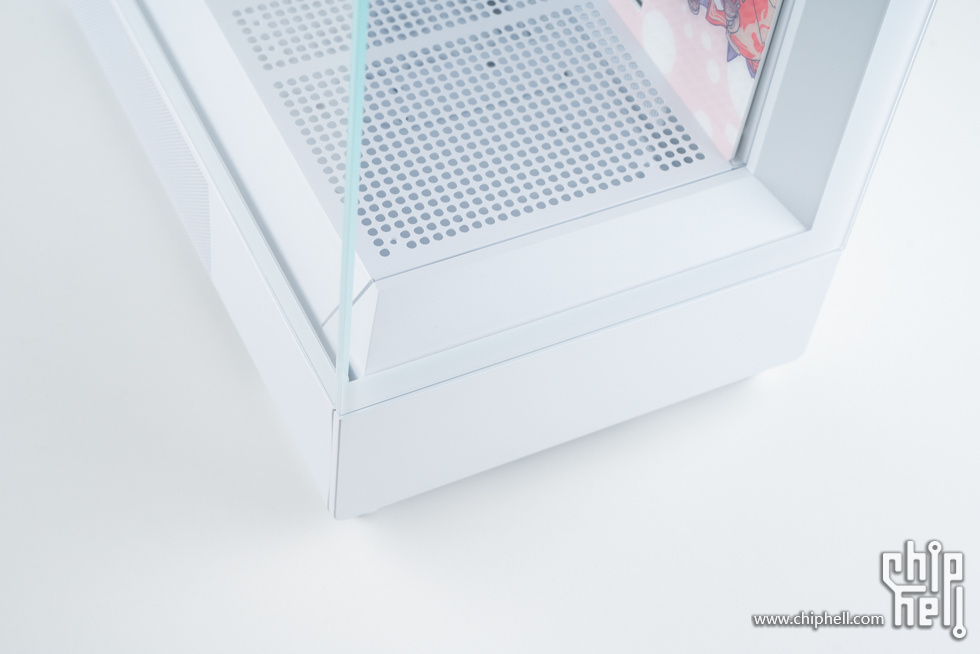

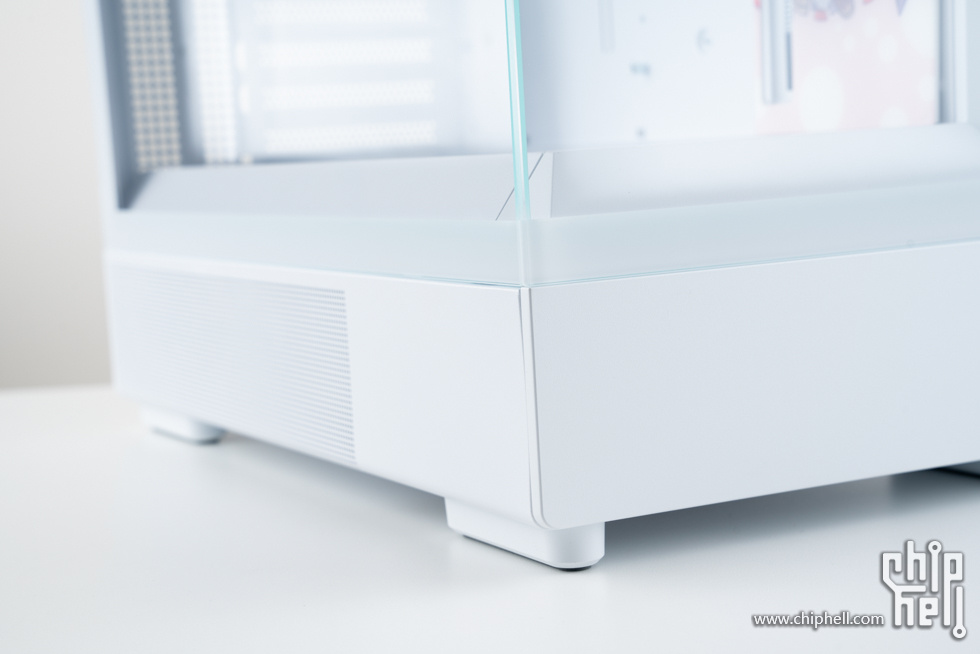

底部的R角设计。




机箱底部一览，带有一大块磁吸防尘网。


机箱脚垫细节。

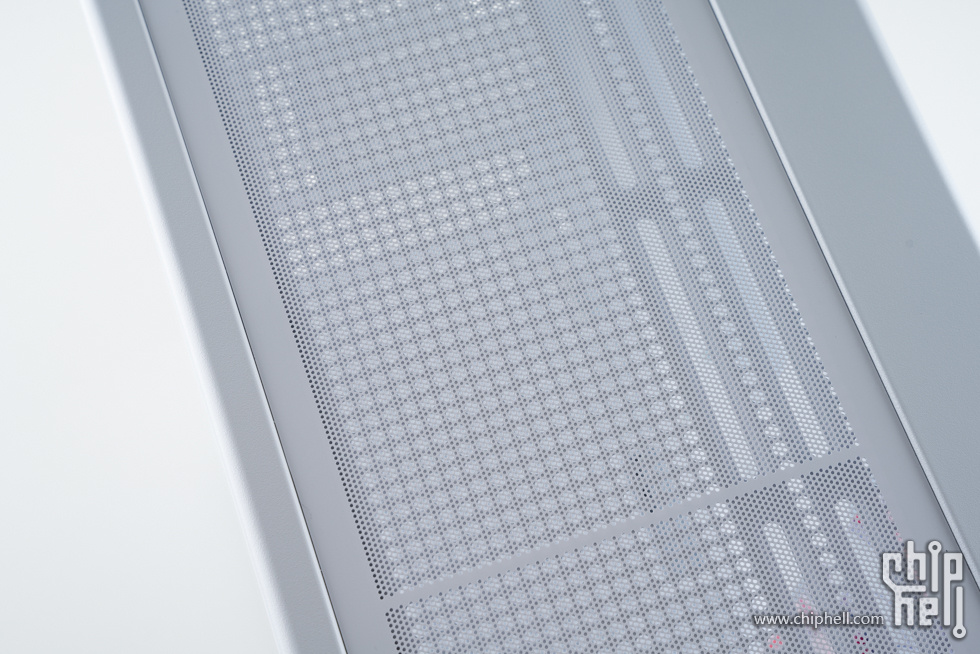

防尘网细节。




机箱电源仓侧面的Mesh开孔。


拆卸掉左右侧板，机箱内部一览。


I/O线缆为白色，好评。


无A柱设计。




主板区域。


机箱前部侧面，取消了之前的风扇位，增加了一块小岚角色的装饰面板。

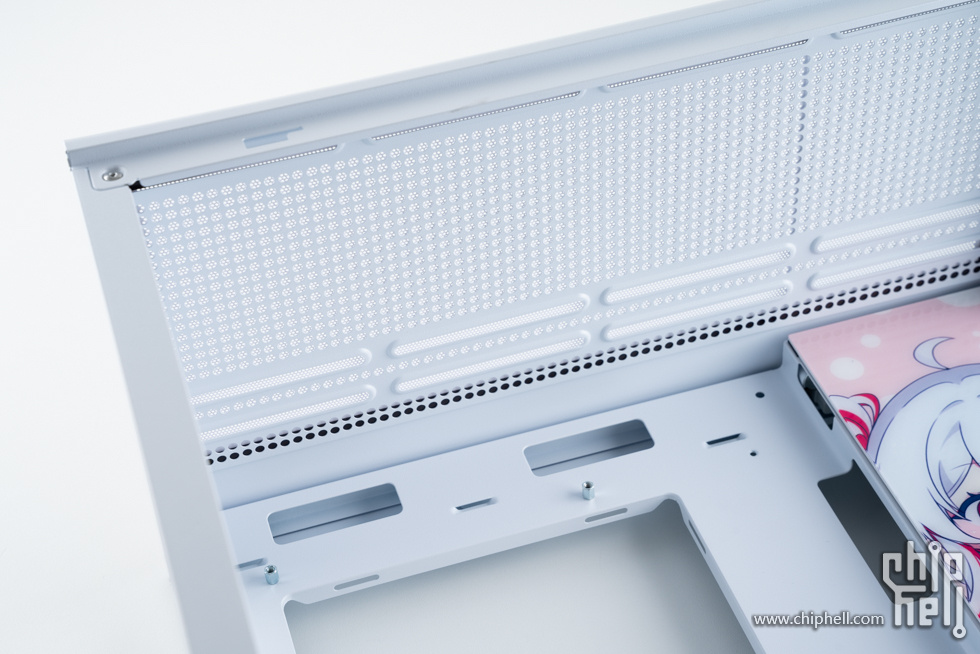

机箱顶部的风扇位。


尾部12cm风扇位。


5个PCI槽位。

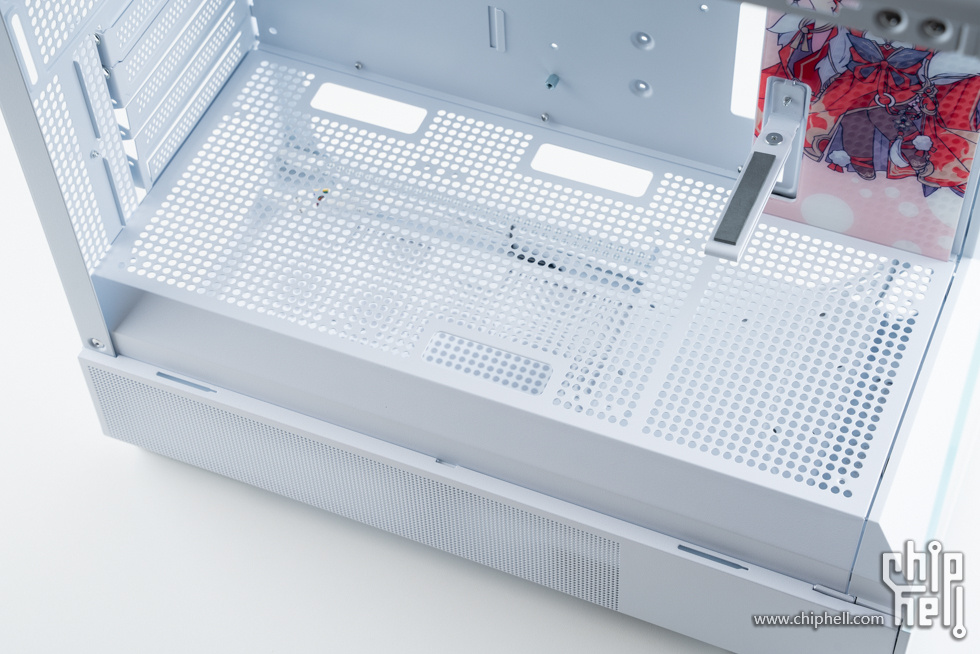

电源仓，支持安装3把12cm风扇。

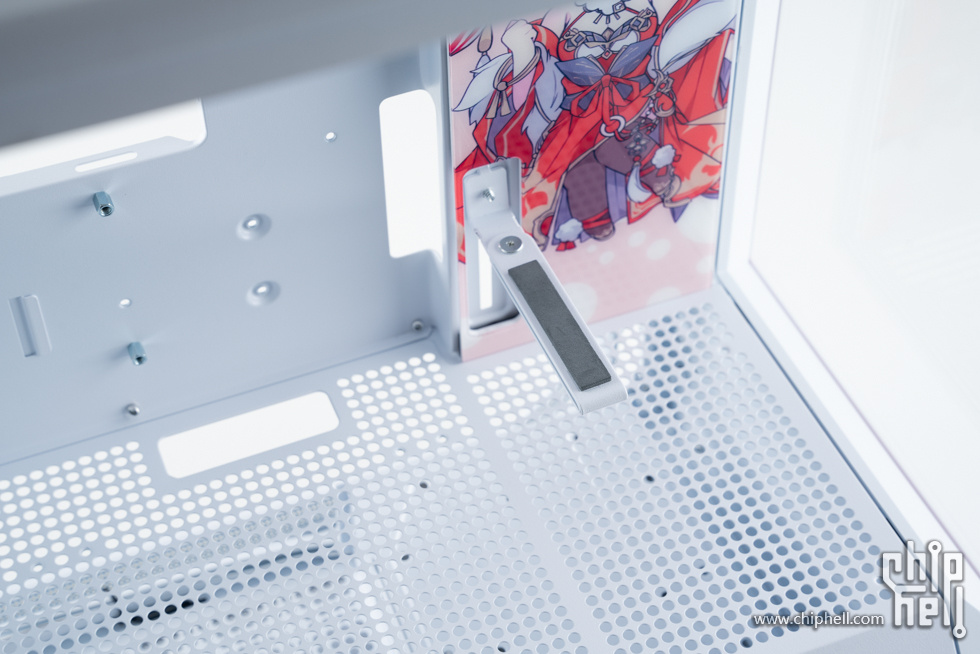

机箱自带的显卡支架。

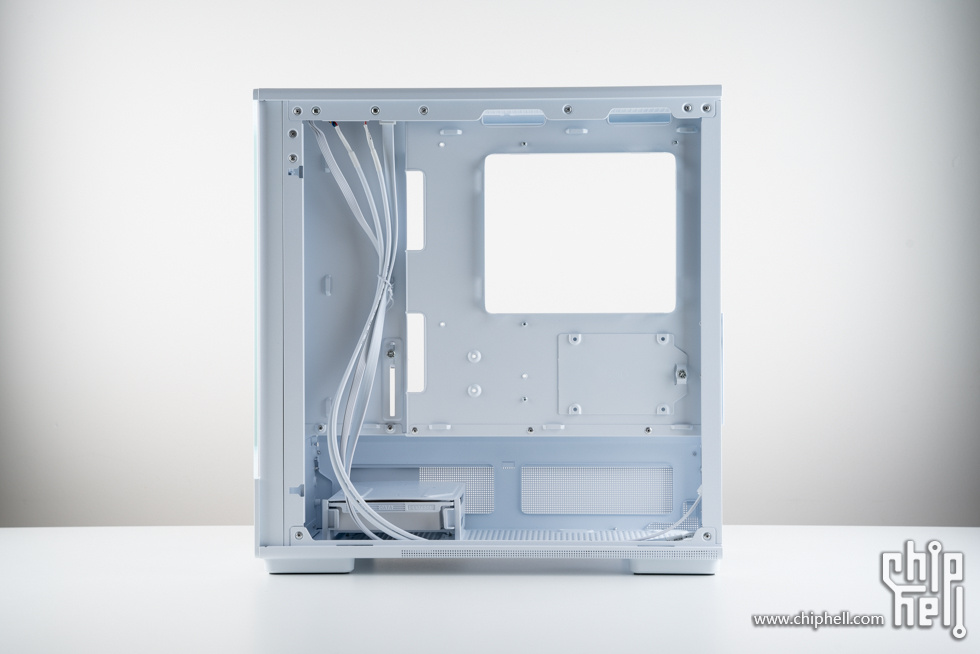

主板背部区域开孔，面积较大。


穿线孔和理线槽。


主板背侧位置的2.5寸硬盘位。

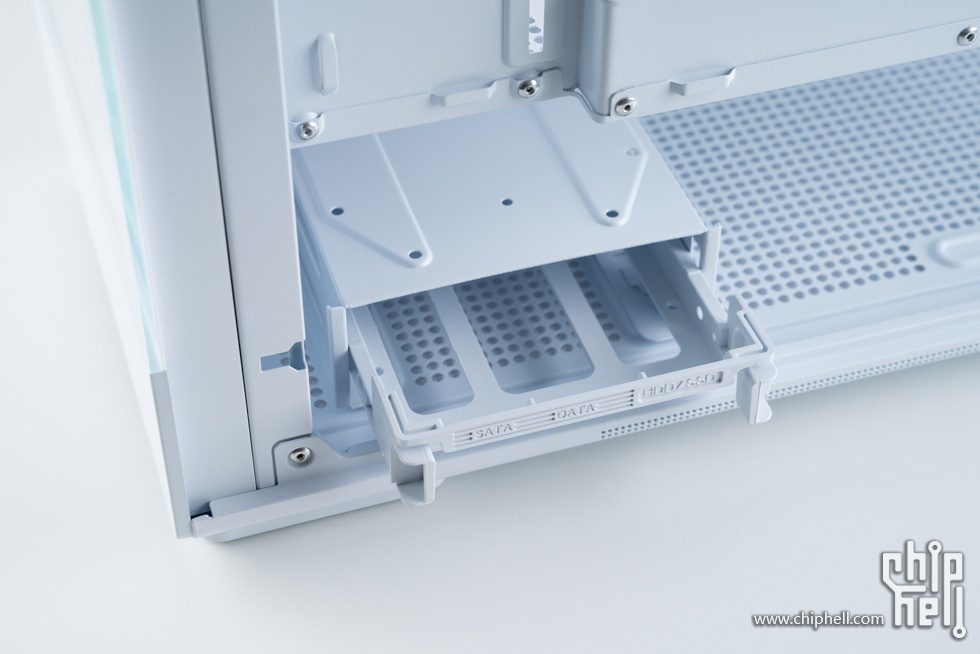

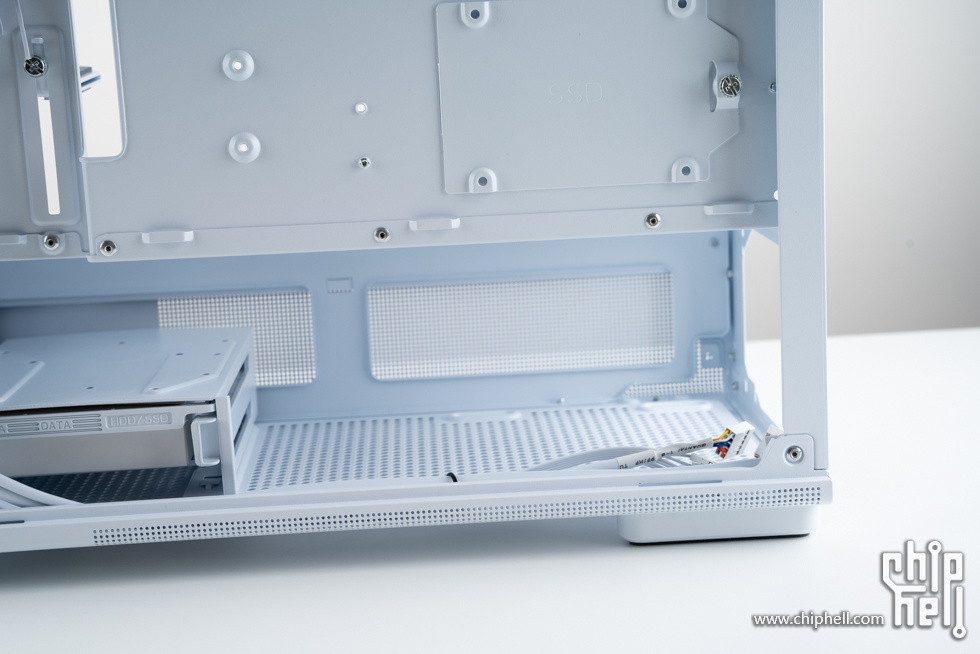

机箱前部下方的硬盘安装位，支持2块3.5寸硬盘安装。


电源位。


硬盘安装支架。

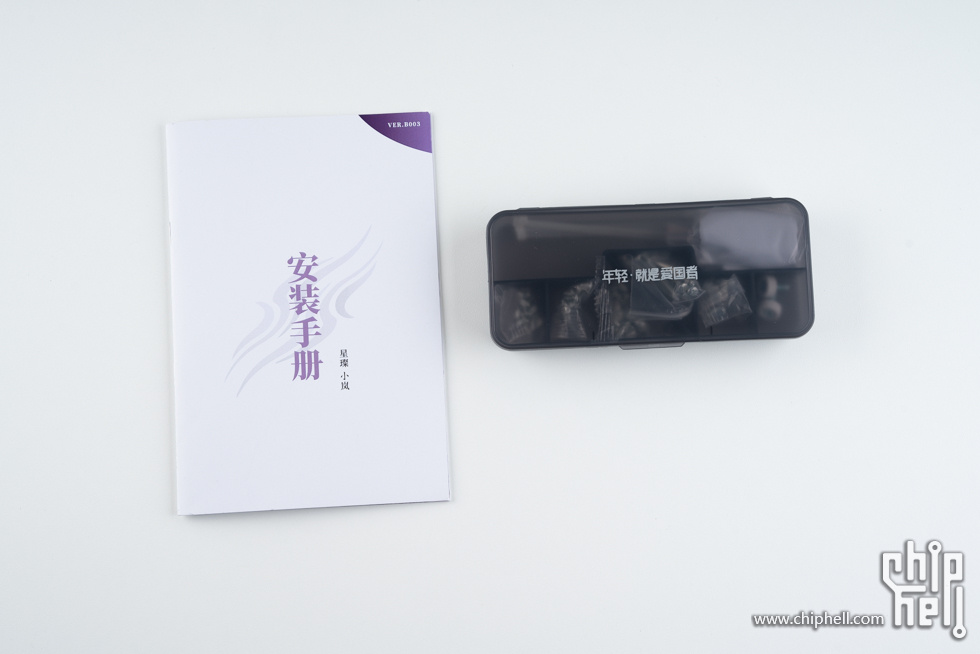

附件部分，包含一本印刷精美的安装手册和一个配件盒。


性能测试

CPU-Z截图。

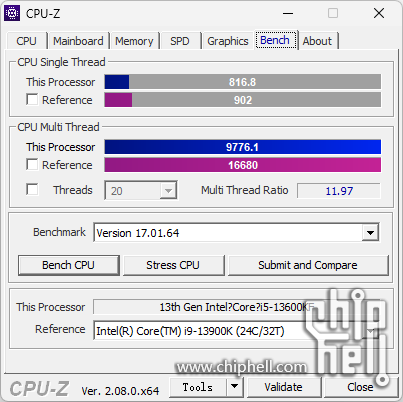

CPU-Z跑分测试。

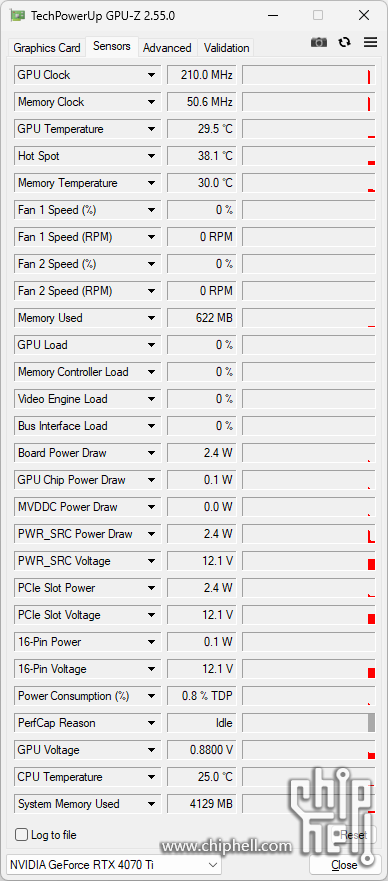

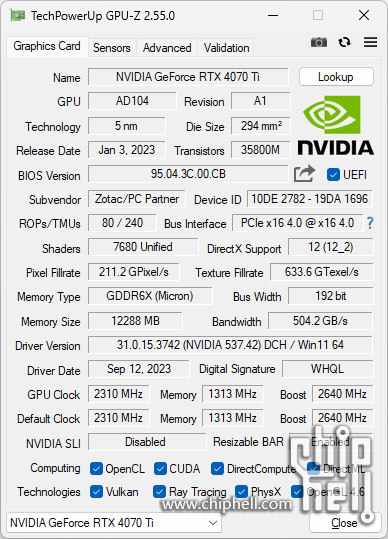

GPU-Z截图。




Cinebench R23 测试结果，CPU多核为23765 pts。


Cinebench R23 测试结果，CPU单核为1970 pts。

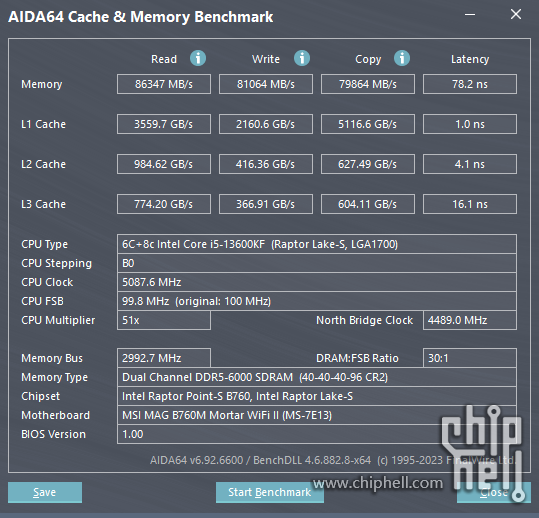

AIDA64内存测试。


SSD性能测试。


3DMark Fire Strike Extreme 得分25125，显卡得分27336。


3DMark Time Spy 得分21100，显卡得分22663。


3DMark Port Royal 得分为14107。

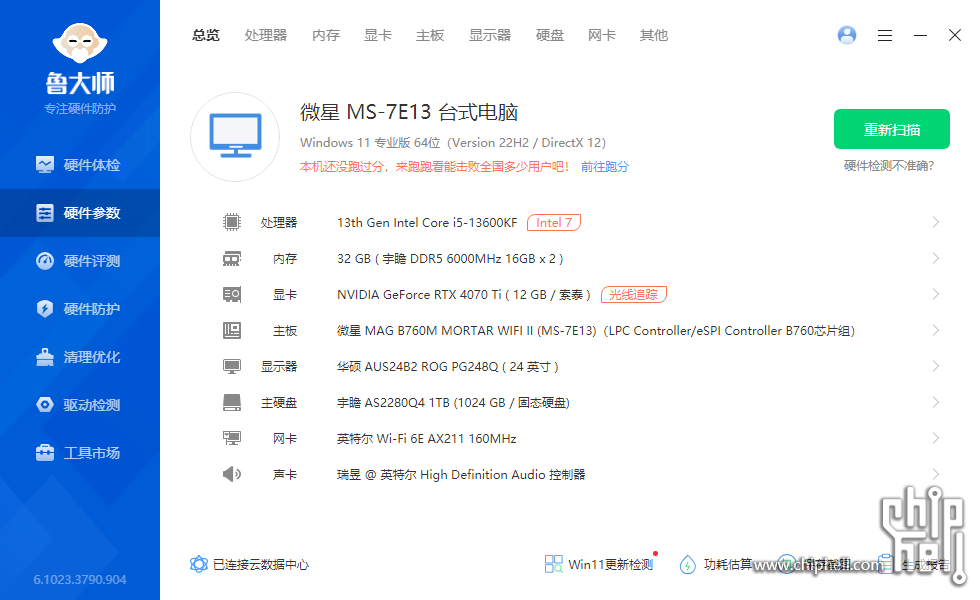

鲁大师硬件参数。


鲁大师娱乐跑分，2290957分。

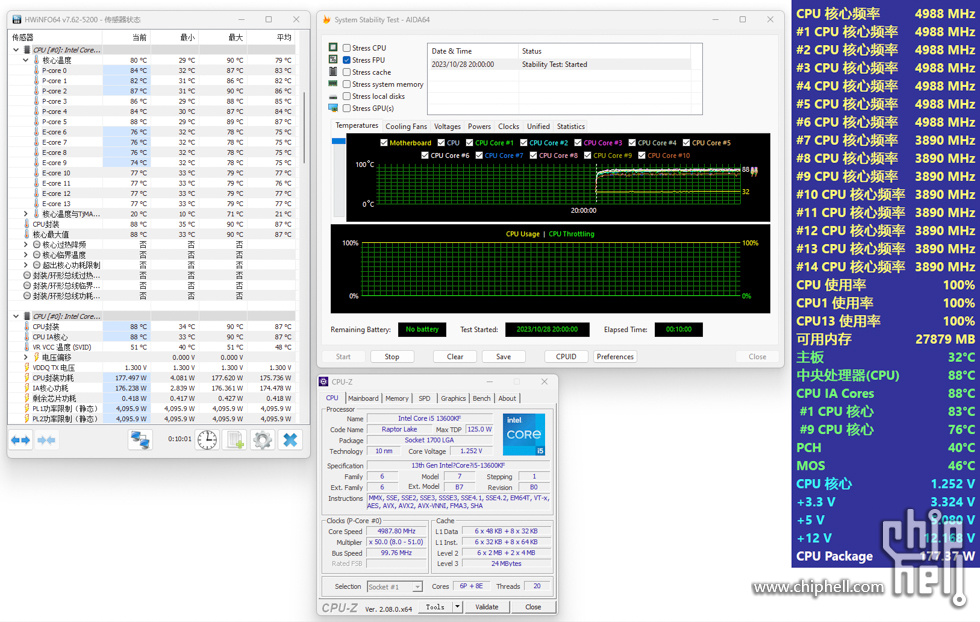

AIDA64 FPU 拷机测试，i5-13600KF P核 5.0Hz，E核3.9GHz，测试10分钟。
CPU P核 核心平均温度：83℃ 82℃ 86℃ 85℃ 84℃ 87℃。
CPU E核 核心平均温度：75℃ 75℃ 75℃ 75℃ 77℃ 76℃ 77℃ 77℃。


使用Furmark显卡进行测试，满载下测试10分钟，温度最高为72℃。


完。
