小型M.2 Nvme 4盘位全闪NAS+40G网卡原型展示

nn1122

得益于此ITX主板自带拆分功能，能拆分出x8+x4+x4，所以4盘位+40G网卡能简单实现，理论上
共实现16TB的全闪存储（当然8T的M.2也行），功耗也比U.2类型低很多

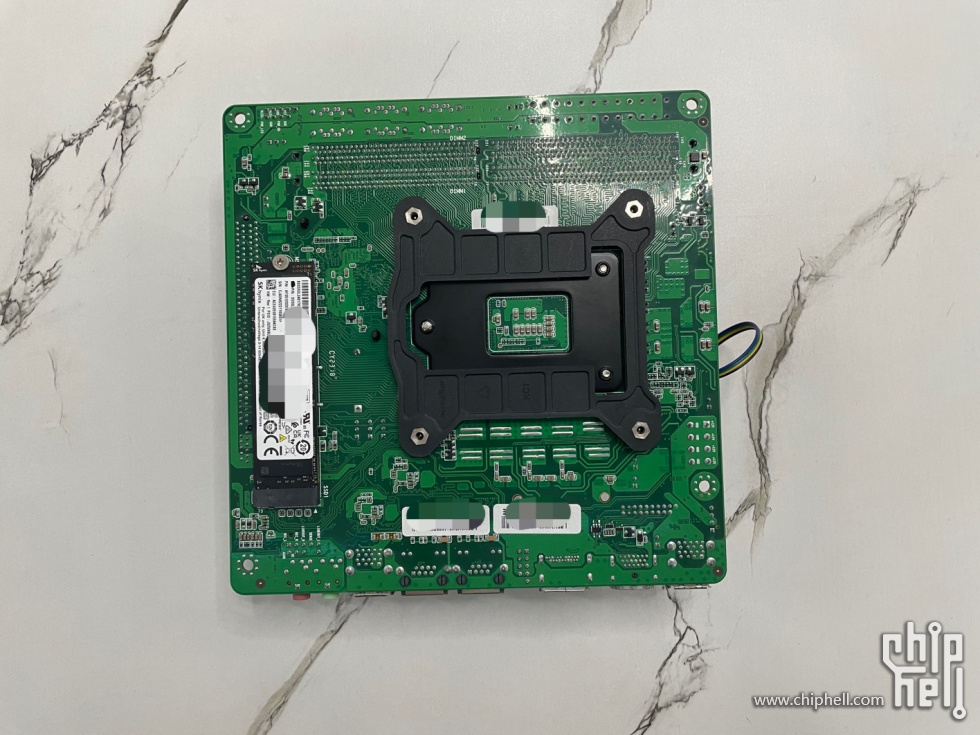

主板正反面各一个M.2

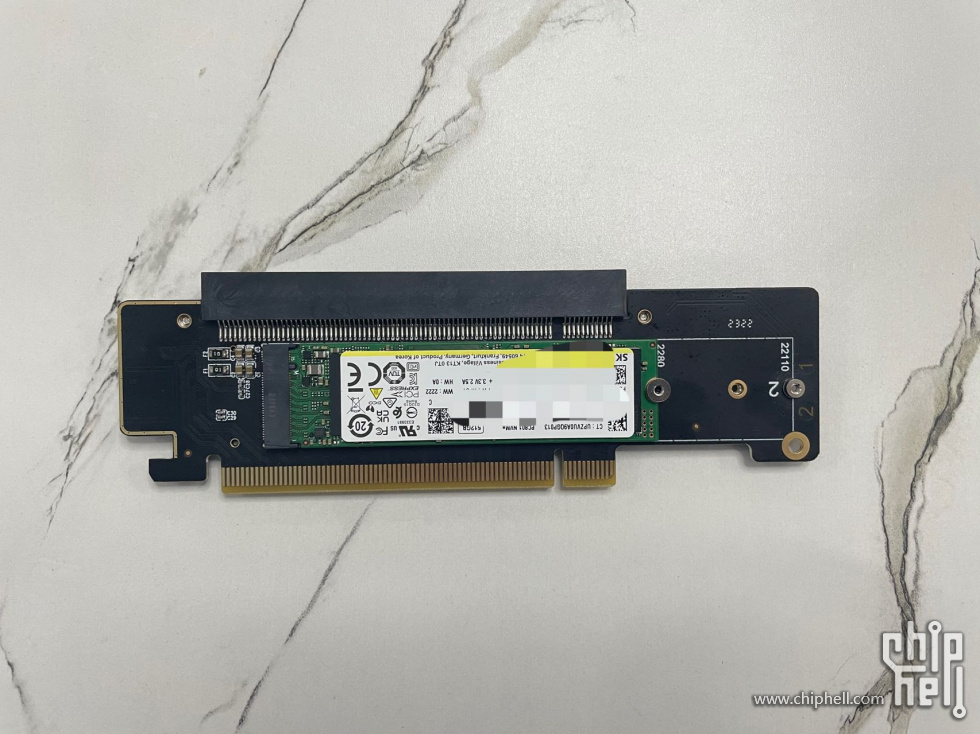

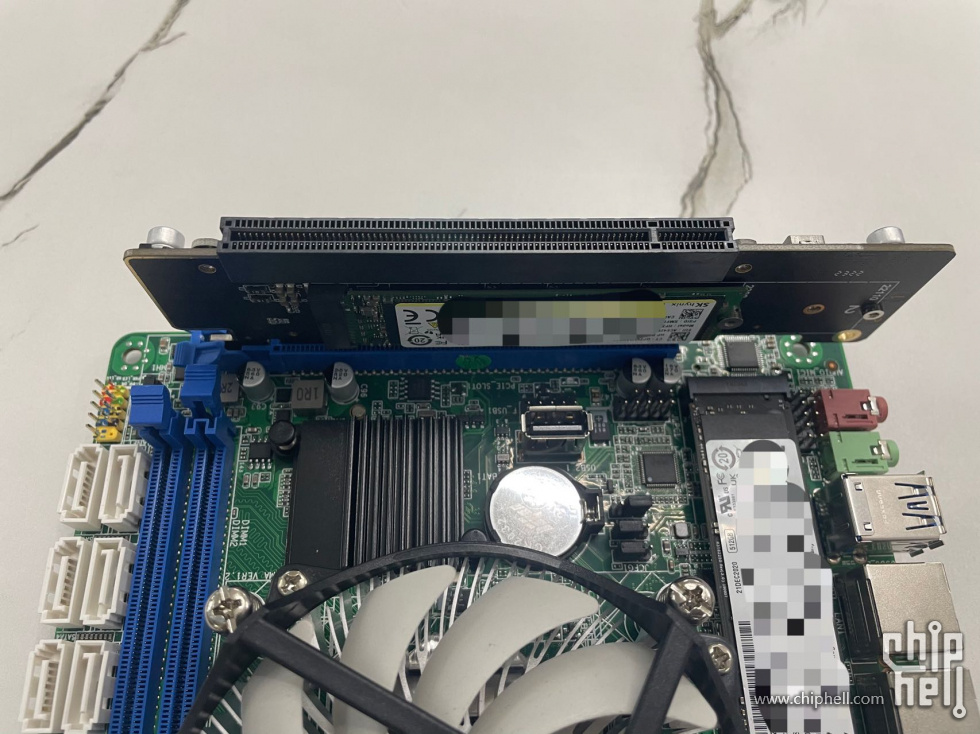

搭配这张M.2x2+PCI-E扩展卡，支持22110长度的M.2

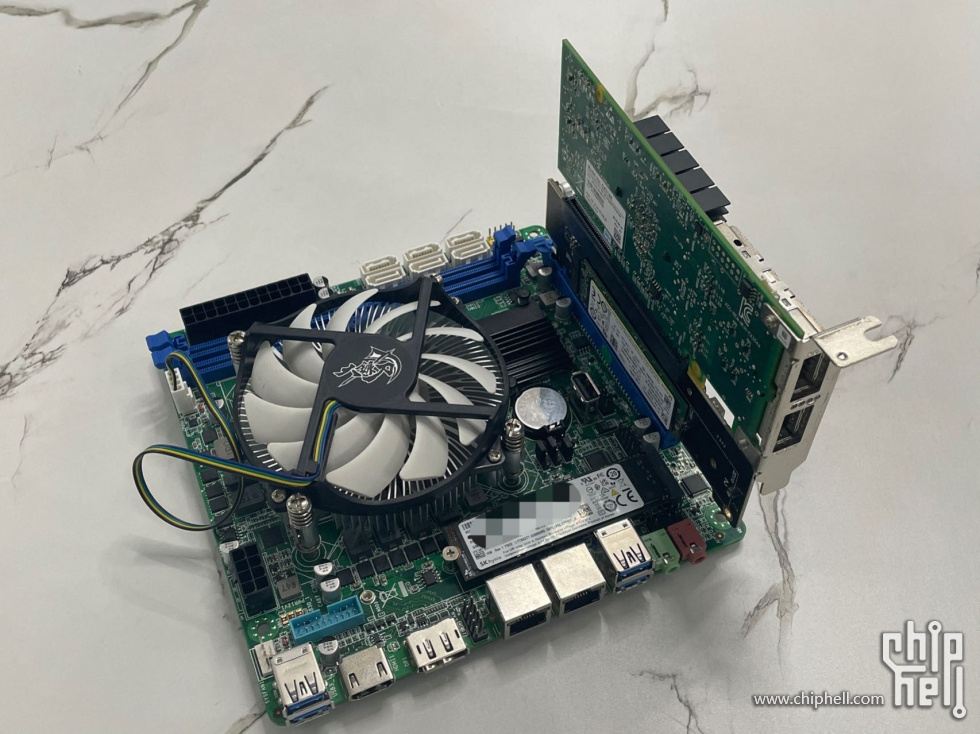

原型测试造型，插一张40G的QSFP+的网卡



在windows下测试过显卡，RAID卡，识别都没有问题



黑了个群辉NAS，型号选择的是SA3610，40G网卡识别没问题，后面等第二块40G网卡到了再测试速度

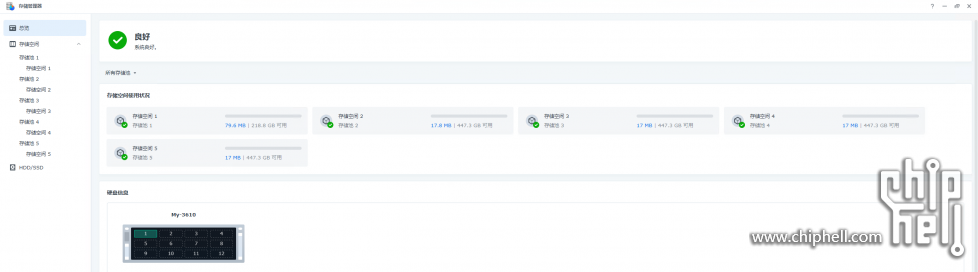

黑群下打了Nvme补丁，全部识别作为存储空间使用




搭配PCI-E转接线可适配以下4-6L ITX机箱，横向PCI-E插槽的超小体积全闪40G存储

孤舟一笠

这板简直nas绝配啊
快说说配置和价格让我死心
最近搞了一个N100的那个，可以拆出来4个m2，只不过都是3.0x1

nn1122

孤舟一笠 发表于 2023-11-6 15:54
这板简直nas绝配啊
快说说配置和价格让我死心
最近搞了一个N100的那个，可以拆出来4个m2，只不过都是3.0x1 ...

主板599，6-9代U包括ES不显xeon都可以上，在win下我测试过每块M.2都能跑3000-4000MB/s

leecytp

稳定性测试过了吗？这玩意最怕不稳定。

猪圈

nvme还是得上U。2大船才行，4个7.68，
另外，U.2也可以设置功耗墙的

nn1122

leecytp 发表于 2023-11-6 16:02
稳定性测试过了吗？这玩意最怕不稳定。

压力都测试过很久了，稳定的因素还来自于你选购的大容量M.2盘是否可靠，否则也得崩

nn1122

猪圈 发表于 2023-11-6 16:03
nvme还是得上U。2大船才行，4个7.68，
另外，U.2也可以设置功耗墙的

我这是轻量小型化全闪NAS，4-6L的机箱可装，你能搞出一个4-6L的低成本U.2存储方案吗？当然我这个方案也可以把网卡去掉，上一张U.2扩展卡之类的

无聊的4a

求扩展卡连接, 我手动拆分x8x4x4 的pcie插槽, 需要一个这样的扩展卡

zxy2001

全闪的话，40G网卡是刚需啊。。。万兆根本喂不饱

nn1122

无聊的4a 发表于 2023-11-6 16:15
求扩展卡连接, 我手动拆分x8x4x4 的pcie插槽, 需要一个这样的扩展卡

你确定你主板能拆分？我这卡不带拆分哈，所以价格也才六七十块

猪圈

nn1122 发表于 2023-11-6 16:10
我这是轻量小型化全闪NAS，4-6L的机箱可装，你能搞出一个4-6L的低成本U.2存储方案吗？当然我这个方案也可 ...

我用LZmod2.7L那个搞过一个2个U2，2个10G口的东西出来，

无聊的4a

nn1122 发表于 2023-11-6 16:22
你确定你主板能拆分？我这卡不带拆分哈，所以价格也才六七十块

我通过短接触点也拆分成功了

nn1122

猪圈 发表于 2023-11-6 16:23
我用LZmod2.7L那个搞过一个2个U2，2个10G口的东西出来，

就是电源外置，然后带U.2的itx主板那是不便宜的

nn1122

无聊的4a 发表于 2023-11-6 16:24
我通过短接触点也拆分成功了

链接已私发你

blahaj

可以考虑NUC9~

nn1122

blahaj 发表于 2023-11-6 16:47
可以考虑NUC9~

NUC9个头还行但噪音不太理想，并且我这个还有6 sata的扩展能力

猪圈

nn1122 发表于 2023-11-6 16:27
就是电源外置，然后带U.2的itx主板那是不便宜的

是用的dcatx电源，U2口是用M2转的

建议柠檬

最大的优点在于是6789 这样既有性能不错的核显 还有低功耗的可以选

同样ITX拆分的XEON D/X99/X79最大的问题1是功耗 2是没核显

nn1122

建议柠檬 发表于 2023-11-6 17:29
最大的优点在于是6789 这样既有性能不错的核显 还有低功耗的可以选

同样ITX拆分的XEON D/X99/X79最大的问 ...

对，体积小且整套下来不含硬盘的价格便宜

mypchas6fans

主板是啥型号？没看出来

nn1122

mypchas6fans 发表于 2023-11-6 17:41
主板是啥型号？没看出来

某宝星云itx主板

shangyu7

这个厉害了

kanshudj

这板子支不支持笔记本转帧的魔改U?

蓝色星芒

有点类似，我买了个万由用的哪个扩展卡，可以扩展横向2个*4的pci，扩展卡本身代1个nvme。

这种的就是1个pci当两个用，价格给力

黑白音符

nn1122 发表于 2023-11-6 17:43
某宝星云itx主板

雲星吧

nn1122

黑白音符 发表于 2023-11-6 19:17
雲星吧

额对，一直以为是星云

nn1122

kanshudj 发表于 2023-11-6 18:06
这板子支不支持笔记本转帧的魔改U?

厂家可能考虑到禁用me后会产生一些问题，并没有禁用me，所以只有自己把BIOS读取出来改一下才行

黑白音符

nn1122 发表于 2023-11-6 19:22
额对，一直以为是星云

看到你的买家秀了

nn1122

黑白音符 发表于 2023-11-6 19:28
看到你的买家秀了

weindy

这板子替换蜜獾里那个鶸j1900板子还是挺合适的，就是上40g电源要外置了，要不要搞个呢
