3D打印和铝型材框架是天生一对

盐湖

把这个贴子的内容视作一口前菜吧，之后有没有正餐端上来看我懒不懒了

回到正题：

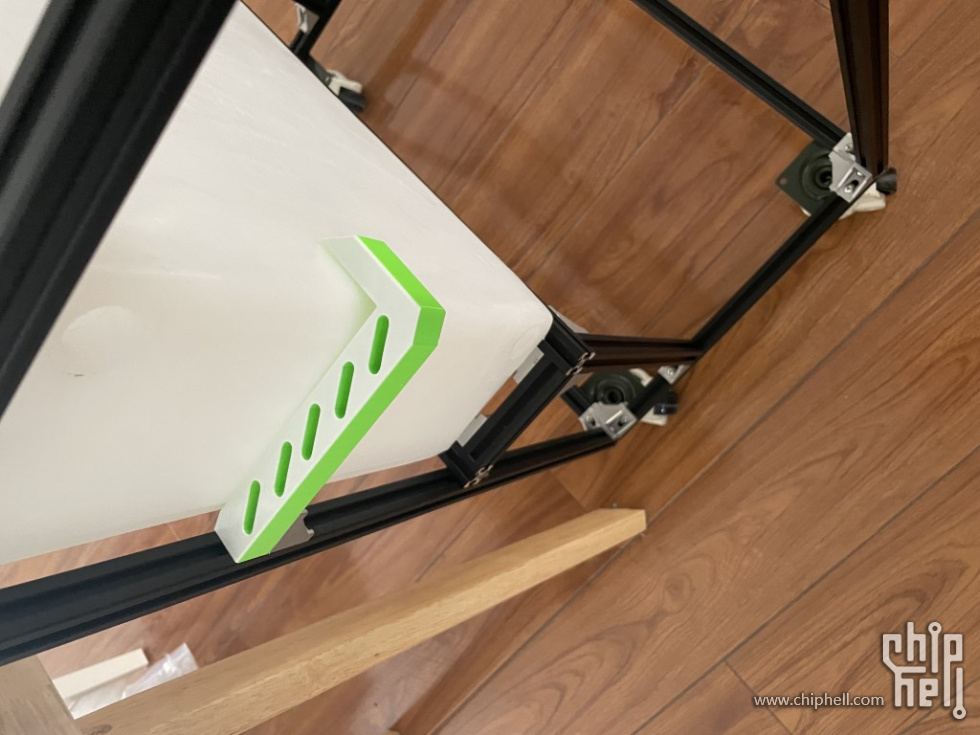

一对非标紧固件（见下图），使用十五块钱的游标卡尺，1min完成测量，5min进行建模，等待2h完成第一次打样，5min再次测量并优化模型，等待1.5h获得最终成品。
成本为测量和建模的人工与时间成本，耗材共消耗一百余克（这种非观赏件我用的都是天瑞耗材，100g成本3.5元），打印过程中的电费（粗略计算按全程 800W x 4h 最多2元），That's all！

PS：打印机为拓竹P1P，看了树导的贴子被安利的，买了之后一直爽，建模-打印-拆支撑，建模-打印-拆支撑，没有别的事情需要操心的，除了初期不知道支撑顶部距离不能设为0导致粘太紧过以外（设置为100%层高距离较合适），使用过程中没有糟心过。。好像变成安利贴了sorry

klxq15

啥材料的，PLA可能用着用着就降解了。。

盐湖

klxq15 发表于 2023-11-26 10:33
啥材料的，PLA可能用着用着就降解了。。

PETG，自从了解到PLA不那么耐用的特性以后就没打过PLA了，当然了要追求更高层次的耐用还有ABS、PC以及碳纤结合材料等可以选择，我这室内不见阳光用的，PETG够用了。
不过实际上PLA在室内不接受阳光直射情况下，自然降解也得8年以上，我自己倒是还没有实测过是不是8年，我看那个不同材料讲解的视频里是这么讲的。

infish

型材太贵啦，diy我选择角钢配打印件，多做点打印件装饰包覆一下也很好看

盐湖

infish 发表于 2023-11-26 19:01
型材太贵啦，diy我选择角钢配打印件，多做点打印件装饰包覆一下也很好看

嘉立创fa买很便宜，纯打印件打打四盘nas机箱或者轻型itx什么的还行，大尺寸高承重需求的都没办法纯用打印件，再一个有量产工业品可选的领域也不是3d打印主攻的使用范围，如主楼所述，3d打印更适合非标件的原型测试与生产，搭配尺寸与硬度都更稳定耐用的型材使用能实现最优效率。

infish

盐湖 发表于 2023-11-26 22:47
嘉立创fa买很便宜，纯打印件打打四盘nas机箱或者轻型itx什么的还行，大尺寸高承重需求的都没办法纯用打印 ...

货架角钢也是标规的，受力没问题，甚至可能比2020的型材还结实，无非是丑然后精度糙，但毕竟便宜到不要钱一样，1米2块钱都不到，打印件不受力，做点配件和装饰件而已，还有种办法是打印件中间留孔位穿光轴，可以做到外观全打印但是力学性能也很好

盐湖

infish 发表于 2023-11-26 23:00
货架角钢也是标规的，受力没问题，甚至可能比2020的型材还结实，无非是丑然后精度糙，但毕竟便宜到不要钱 ...

搜了一下角钢确实有搞头，不如说四角角钢中间型材似乎更完美

仔细看了下价格也不便宜啊，一米也是二三十的样子，最便宜的看到有一米9块的。。强度没看到相关参数，比2020型材还结实有出处吗？

infish

盐湖 发表于 2023-11-26 23:10
搜了一下角钢确实有搞头，不如说四角角钢中间型材似乎更完美

仔细看了下价格也不便宜啊，一米也是二三十 ...

冲孔的冷轧或者镀锌角钢24*24的一米价都是2元以下的呀，你看的是很大的规格或者不锈钢的吧，强度倒是也没出处，纯个人使用感受的判断，整体刚性对我diy做点东西都是过剩的，但是铝材局部看太软了，连接位的强度有时候会成问题，反复拆装螺丝孔也容易花

chicken_fong

你还专门打了双色啊...

我发现我们DIY的路径惊人相似，我双十一也刚刚一步到位入了X1CC，目前打了点小零件，还在逐步调试耗材的参数

我輩樹である

3D打印的尽头是CNC。

nApoleon

牛逼,期待成品~

盐湖

nApoleon 发表于 2023-11-27 22:01
牛逼,期待成品~

我超，谢谢轮大鼓励，之后会尽量模仿大佬们的装机贴发一下这台机器的装机流程的！

盐湖

我輩樹である 发表于 2023-11-27 21:28
3D打印的尽头是CNC。

树导这是给T1用CNC铣了个开窗侧板吗。。2077的标是光固化还是也是CNC+阳极氧化上色的？

盐湖

chicken_fong 发表于 2023-11-27 21:21
你还专门打了双色啊...

我发现我们DIY的路径惊人相似，我双十一也刚刚一步到位入了X1CC，目前打了点小零件 ...

加了一个双色表层显得生动些，X1CC的自动流量检测还是很牛的，不知道你有没有买辅助风扇或者X1CC有没有带，如果有的话，有的非官方耗材可以通过调整“前x层关闭散热”来防止打印底层时不粘PEI纹理板的问题，不过当然涂胶一劳永逸就是需要时不时清洗一下。

盐湖

infish 发表于 2023-11-26 23:39
冲孔的冷轧或者镀锌角钢24*24的一米价都是2元以下的呀，你看的是很大的规格或者不锈钢的吧，强度倒是也没 ...

我看的应该确实是不锈钢的了。。反复拆装螺丝孔容易花是真的，所以我都是不往型材上打孔而是使用紧固螺母连接

chicken_fong

盐湖 发表于 2023-11-28 11:29
加了一个双色表层显得生动些，X1CC的自动流量检测还是很牛的，不知道你有没有买辅助风扇或者X1CC有没有带 ...

我没遇到不沾床的问题，我主要是在调耗材的流量和压力提前，另外天瑞的PETG我也在用，目前在调不同的喷嘴温度和风扇参数，减少拉丝和提高悬垂的打印效果

盐湖

chicken_fong 发表于 2023-11-28 11:44
我没遇到不沾床的问题，我主要是在调耗材的流量和压力提前，另外天瑞的PETG我也在用，目前在调不同的喷嘴 ...

天瑞我自己在用的参数是首层255后续245，辅助风扇关闭打印头风扇默认，拉丝目前没有出现过，但是悬垂我已经放弃研究老老实实用支撑了。。打印点精细的东西我就用官方耗材自动参数+支撑打，打印这种实用件就用天瑞。。

weindy

铝型材yyds！膜拜学习中。。。

chicken_fong

盐湖 发表于 2023-11-28 11:53
天瑞我自己在用的参数是首层255后续245，辅助风扇关闭打印头风扇默认，拉丝目前没有出现过，但是悬垂我已 ...

有些模型不能加支撑或者加了支撑不好拆，而且支撑影响表面效果后期处理也麻烦，只能硬着头皮打悬垂，我试了下只要速度放慢点，效果也还行

erid414

支撑可以考虑下polymaker那个易剥离材料可以做成0间隙支撑面，p1p确实全方位很好用，如果想更多玩法推荐一下snapmaker j1双头打印机，缺点是速度没p1p快，社区差拓竹很多，质量基本差不多，不能多色，优点是双色挺好用的而且可以不同温度材料组合打印，比如可溶性支撑材料，tpu和pla混合什么的，pc上适合各种结构件加tpu减震一次成型，也很好玩的

wqxlcdymqc

竹子的话，可以买便宜的PC料打，如果要有点韧性的话可以买PC/ABS混合料。

盐湖

chicken_fong 发表于 2023-11-28 12:00
有些模型不能加支撑或者加了支撑不好拆，而且支撑影响表面效果后期处理也麻烦，只能硬着头皮打悬垂，我试 ...

说到速度放慢，让我想起b站有个卖风道的，打悬垂测试模型必须使用定制风道随附的小U盘里的3mf文件，然后据购买者透露高于60度还是80度的部分加了修改器就是增加壁厚与放慢速度的，说明放慢速度是真的有用！

盐湖

erid414 发表于 2023-11-28 12:18
支撑可以考虑下polymaker那个易剥离材料可以做成0间隙支撑面，p1p确实全方位很好用，如果想更多玩法推荐一 ...

我去买卷试试！双头打印我在b站有个的视频里看到过，可能是软/硬广，但是不得不说双头能做的事确实是单头做不到的，而且效果惊人！不过被竹子的易用性惯坏了，我期待竹子什么时候出一台双头的

盐湖

wqxlcdymqc 发表于 2023-11-28 15:57
竹子的话，可以买便宜的PC料打，如果要有点韧性的话可以买PC/ABS混合料。

PC以及其他高强度料好像都得封箱，我这机器裸奔大半年了后来上ams的时候一直想着上了ams我就马上打个好看点的封箱，结果完全没打

wqxlcdymqc

盐湖 发表于 2023-11-28 22:07
PC以及其他高强度料好像都得封箱，我这机器裸奔大半年了后来上ams的时候一直想着上了ams我就马上打个好看 ...

官方有提供封箱套件，打小面积PC不封箱关系也不大

盐湖

wqxlcdymqc 发表于 2023-11-29 10:17
官方有提供封箱套件，打小面积PC不封箱关系也不大

哎，官方那个套件，我自己先买过官方的辅助风扇了，我问客服能不能补个差发个没风扇的套件，不给。。不给那就算了，那个事弄得我挺不爽的。。
