可能是最搭14代处理器的MATX主板，微星MPG B760M EDGE TI WIFI主板评测

tommylin

EDGE 刀锋作为微星主板中MPG系列中的畅销款，从最初的ATX版型到后来的ITX版型，每一款EDGE的主板都表现出了颜值和性能两手硬的出众品质，然而在最能体现性价比的MATX版型中，只有迫击炮系列在挑大梁，终于在14代处理器发布的同时，微星终于玩家们的千呼万唤中推出了全新的MPG B760M EDGE TI WIFI主板，补齐了刀锋系列的最后一块版图。

产品参数


包装附件

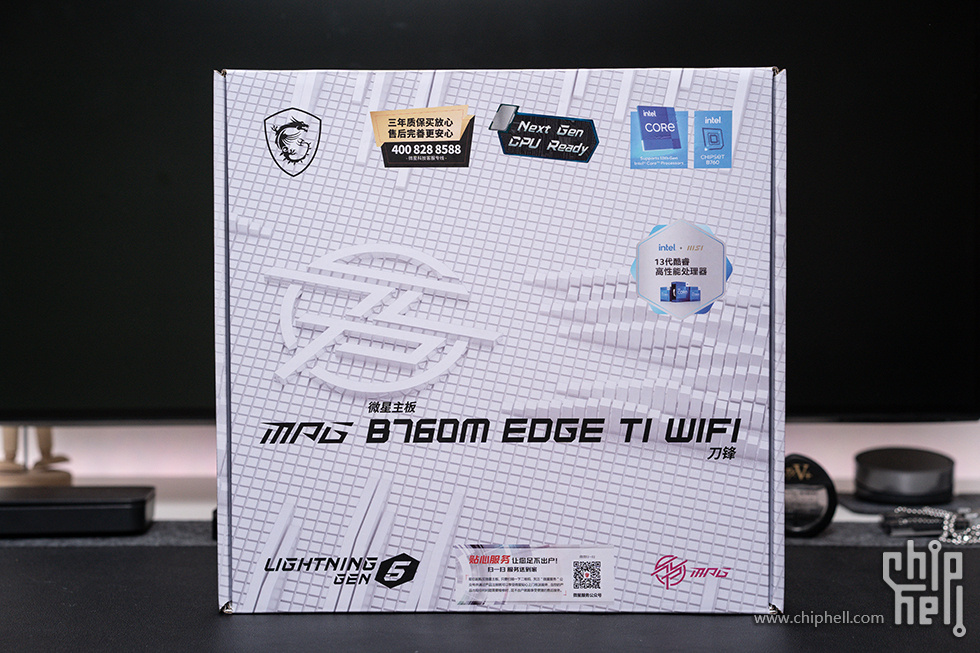

微星MPG B760M EDGE TI WIFI主板的外包装设计和MPG Z790 EDGE TI  MAX WIFI主板的设计保持一致，都是使用白色搭配灰色装饰的整体设计，采用立体像素方格装饰，从图中的大小比较可以看到几乎是小一号的MPG Z790 EDGE TI  MAX WIFI的包装外盒。龙盾LOGO、三年保修、Next Gen CPU Ready和intel蓝色标识在上一字排开。作为主要卖点的LIGHTNING GEN 5标注在包装左下角。

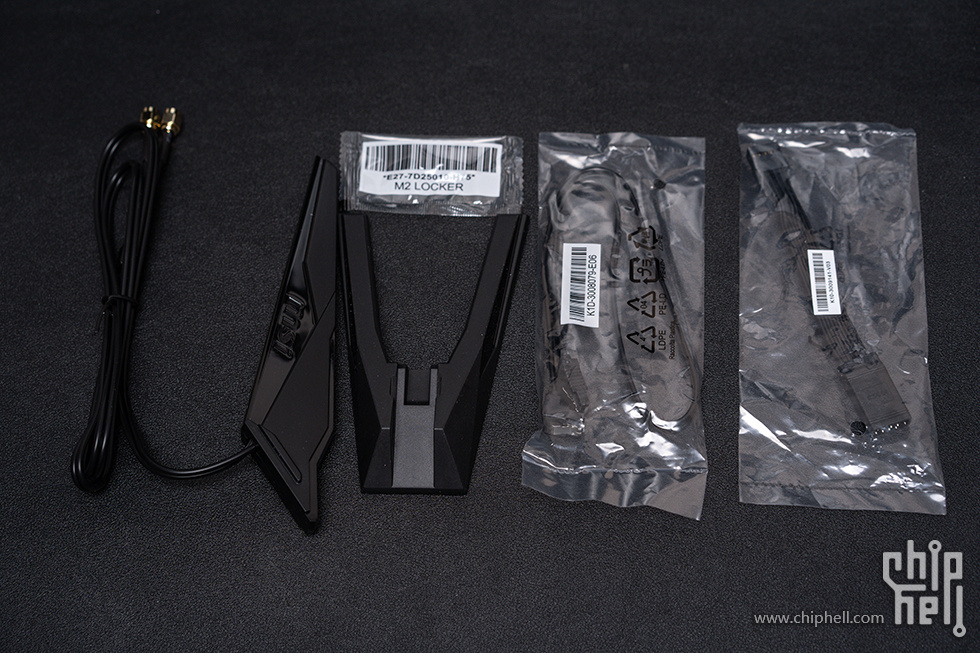

配件方面包含了WiFi天线、SATA数据线、IO面板连接线、M.2硬盘快拆螺丝以及一系列保修卡、贴纸、说明书等纸质说明。





外观设计

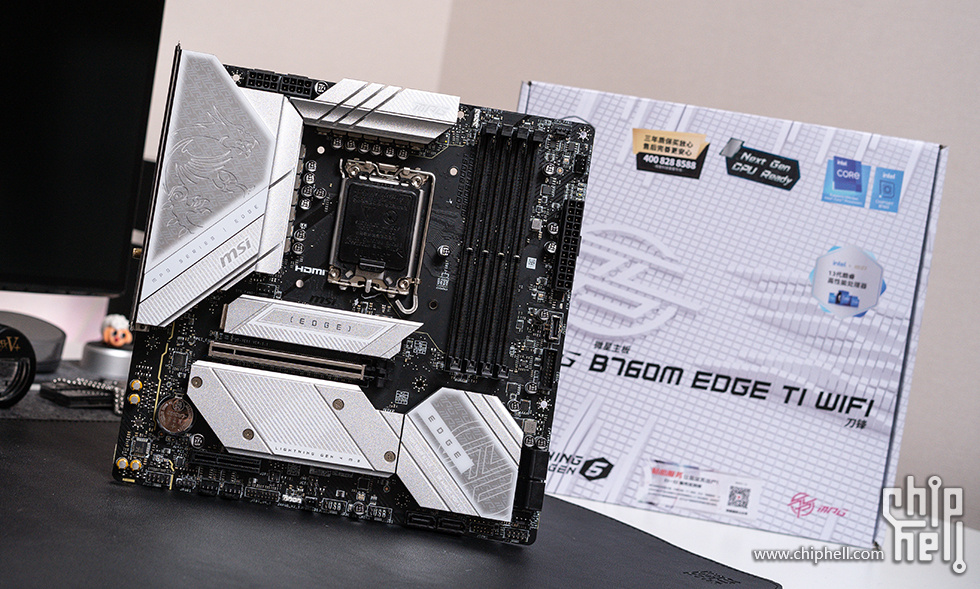

微星MPG B760M EDGE TI WIFI主板的延续了刀锋系列的优雅的银白配色，配合MATX版型更适合打造紧凑型白色PC装机。这不仅是对美学的追求，也体现了微星在细节上的精心打磨。更大范围的一体化的散热装甲设计不仅美观，还提供了更好的散热稳定性和耐用性。



MPG B760M EDGE TI WIFI刀锋钛采用了6层PCB板和2盎司铜箔加持，能有效提升PCIe5.0下的电气传输性能以及稳定性。



供电模块

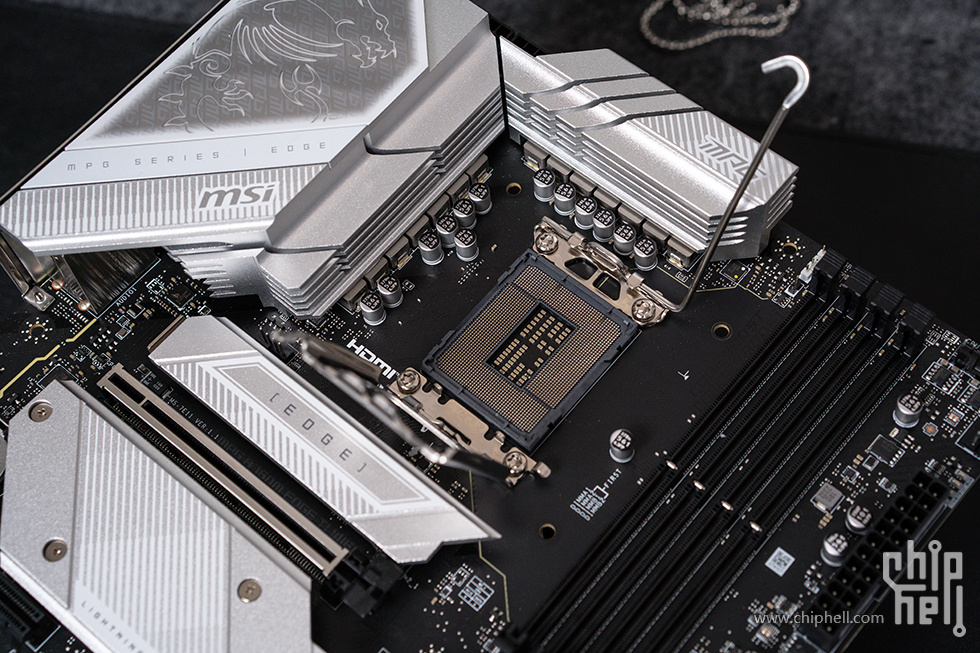

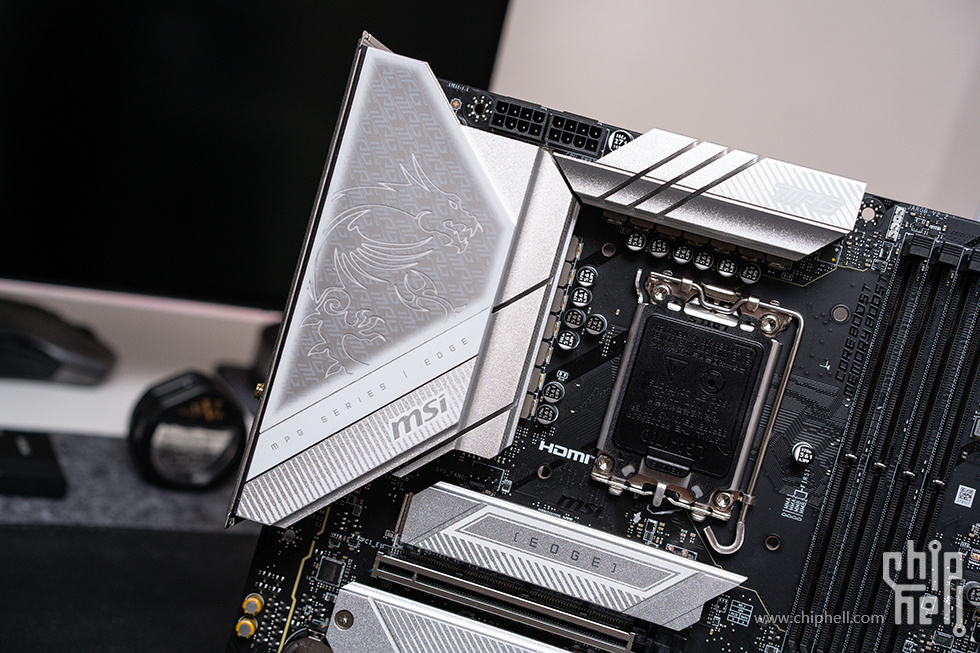

微星MPG B760M EDGE TI WIFI主板采用12+1+1相供电设计，搭载了DrMOS芯片和第三代钛金电感，单路输出为75A，配置了双8pin CPU供电接口，能提供超过400W的供电支持，适用于高性能处理器，即使是14900看也能满足其性能输出。为了确保供电的稳定输出，VRM散热部分由两个超大的金属散热鳍片组成，并在MOS管上方也配备了7W/mK的高效导热垫，VRM散热装甲的上的龙形LOGO支持ARGB和主板同步灯效。



移除散热装甲，详细的供电配置一览：蓝色标注区域为12相CPU核心供电，每相配有一个75A的DrMos RAA 220075R0，黄色标注区域为1相核显供电，DrMos同样为75A的RAA 220075R0。红色区域标注为1相AUX供电，DrMos为MPS MP87670，最大电流为80A。绿色标注区域为PWM芯片 RAA229132。



CPU底座

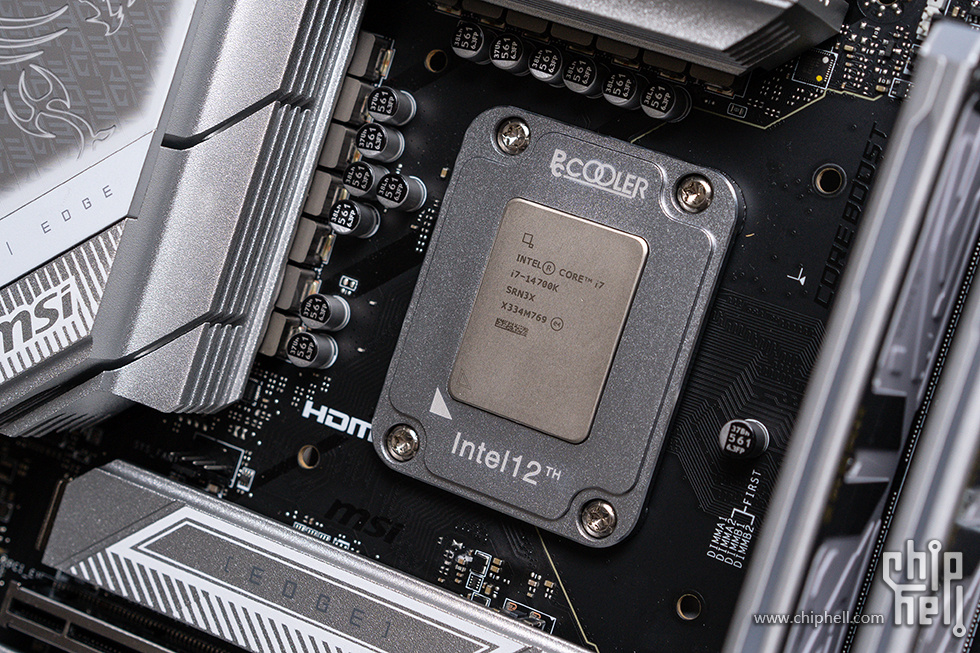

熟悉的LGA1700底座，支持Alder lake、Raptor lake，以及Raptorlake Refresh处理器，通吃从酷睿第12代至最新的酷睿14代处理器。



内存
微星MPG B760M EDGE TI WIFI主板，支持4条DDR5内存插槽，双通道，最大支持192GB容量，内存频率最高支持到7800+MHz。搭配微星的Memory Tty It内存超频功能，可实现一键超频，最大限度挖掘内存超频潜力 ，此外，采用SMT焊接工艺和MSI的Memory Boost技术，可以提供清晰且高频的DDR5信号。



PCI-E 插槽
微星MPG B760M EDGE TI WIFI主板提供1根PCI-E x16插槽和1根PCI-E x1规格的插槽，在上方带有金属屏蔽加固的PCI_E1是由CPU所提供的PCI-E 5.0 x16插槽，下方PCI_E2是由B760芯片组提供的PCI-E 4.0 x4插槽，最大支持PCIe 4.0协议及4倍速率。



存储

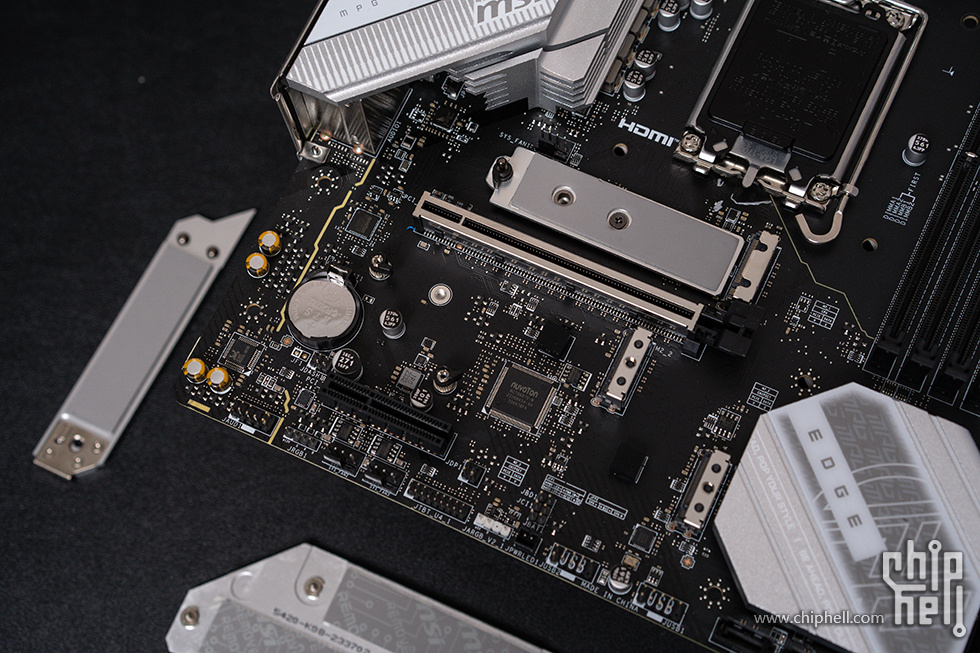

微星MPG B760M EDGE TI WIFI主板提供了3个支持PCIe 4.0 x4传输协议的M.2槽位，一般的MATX主板都之提供2个M.2槽位，更多的槽位能满足大存储用户的需求。最上面的M.2_1槽由CPU直连通道提供，提供64Gbps带宽。M.2_1槽位配备独有的 SCREWLESS M.2 SHIELD FROZR 免工具快拆散热装甲，上面印有EDGE MAX 和 LIGHTING GEN 5 M.2 字样。移除快拆散热装甲可以看待底部还有一片金属背板用于辅助散热。



M.2_2、3的两个槽位为PCI-E 4.0，由B760芯片组提供 PCI-E 4.0 X4 通道，均支持 EZ M.2 CLIP 快拆，2个槽位共用1个超大的散热装甲。

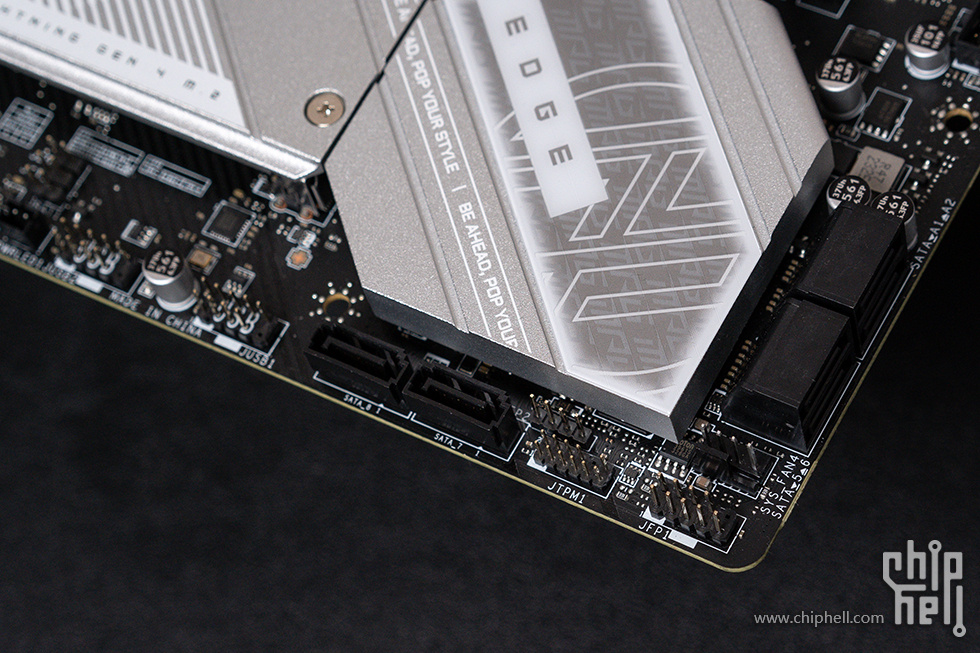

除了M.2槽位外，还提供了6个SATA 3.0接口，满足丰富的存储需求 。

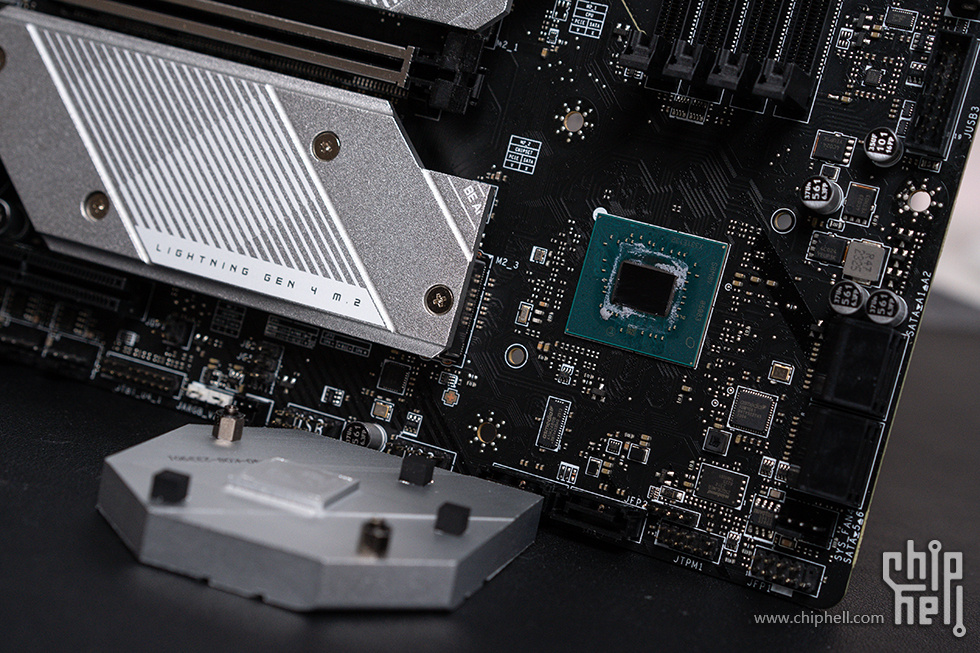

B760芯片组



声卡音效
微星MPG B760M EDGE TI WIFI主板采用ALC897板载音频芯片，搭配多颗日系音效电容 ，并采用了独立的屏蔽设计，有效避免干扰产生的杂音。



I/O接口
微星MPG B760M EDGE TI WIFI主板采用一体化背板设计，提供了1组4个USB2.0，1个HDMI 2.1显示输出接口、1个DP 1.4显示输出接口、Clear CMOS按键、3个USB 3.2 Gen 2 10Gbps Type-A（红色）、1个USB 3.2 Gen 2x2 20Gbps Type-C、2.5G网络接口、Wi-Fi / Bluetooth天线接口，以及音频接口。



BOIS解析
微星MPG B760M EDGE TI WIFI主板的BIOS默认是CLICK BIOS5的简易模式界面，对于大部分用户常用的BIOS功能设置都可以在这个界面方便的找到，比如启动顺序、CPU一键超频、内存打开XMP等 。



按F7进入专业模式，正中央的MPG LOGO表明了刀锋系列的身份。左右各3个选项图标，分别为基础设置、超频设置、M-FLASH更新、OC配置、硬件监视器、Beta Runner。



基础设置菜单选项：可查看系统状态，对CPU、芯片组、电源、存储、网络、USB接口等设备进行管理和设置。

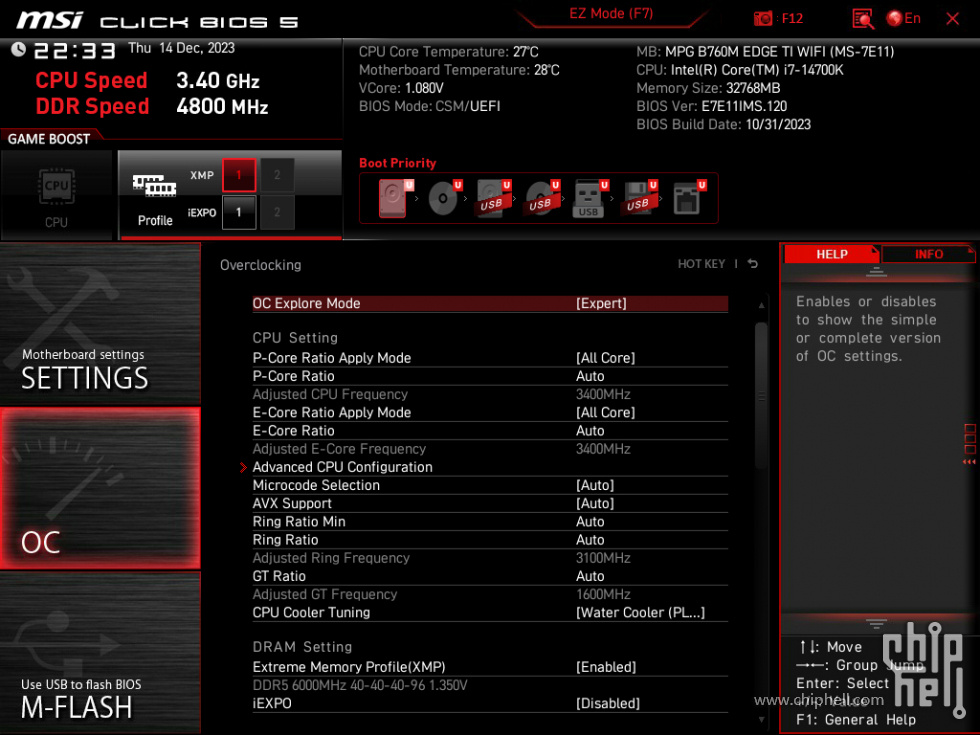

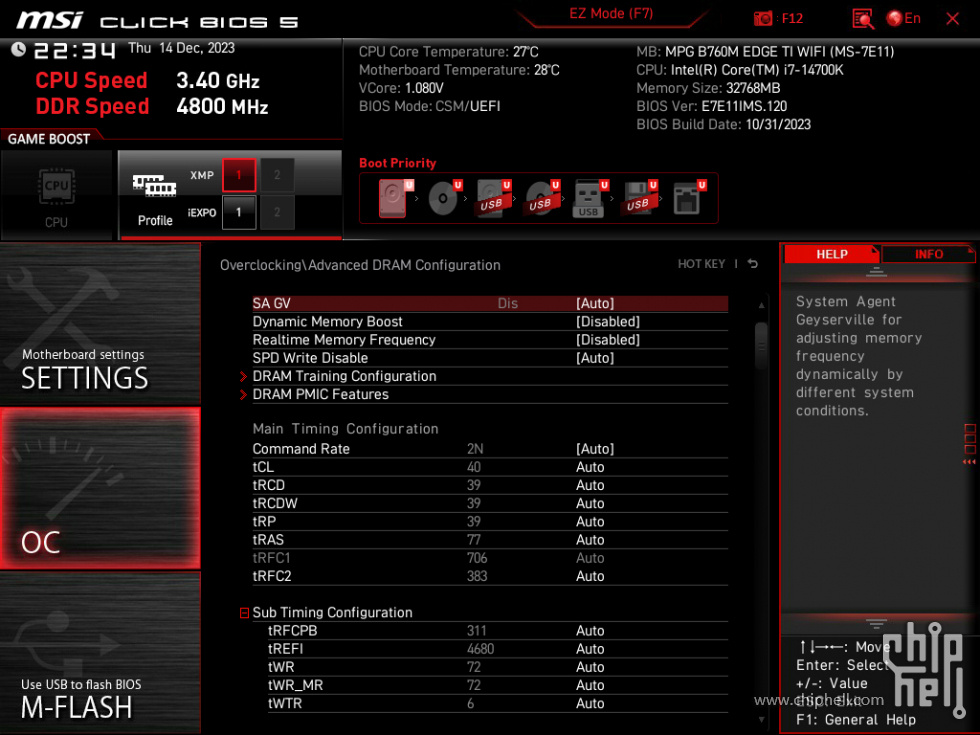

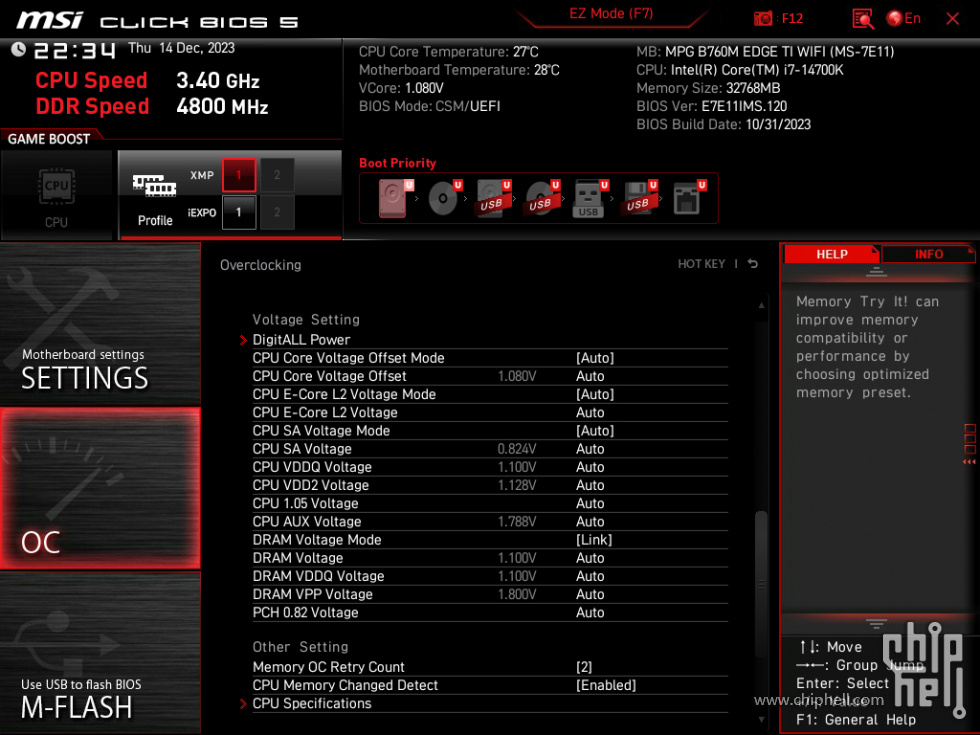

OC超频菜单选项：对CPU、内存进行超频等设置，包括CPU、内存等核心硬件的电压、频率、时序等详细设定。

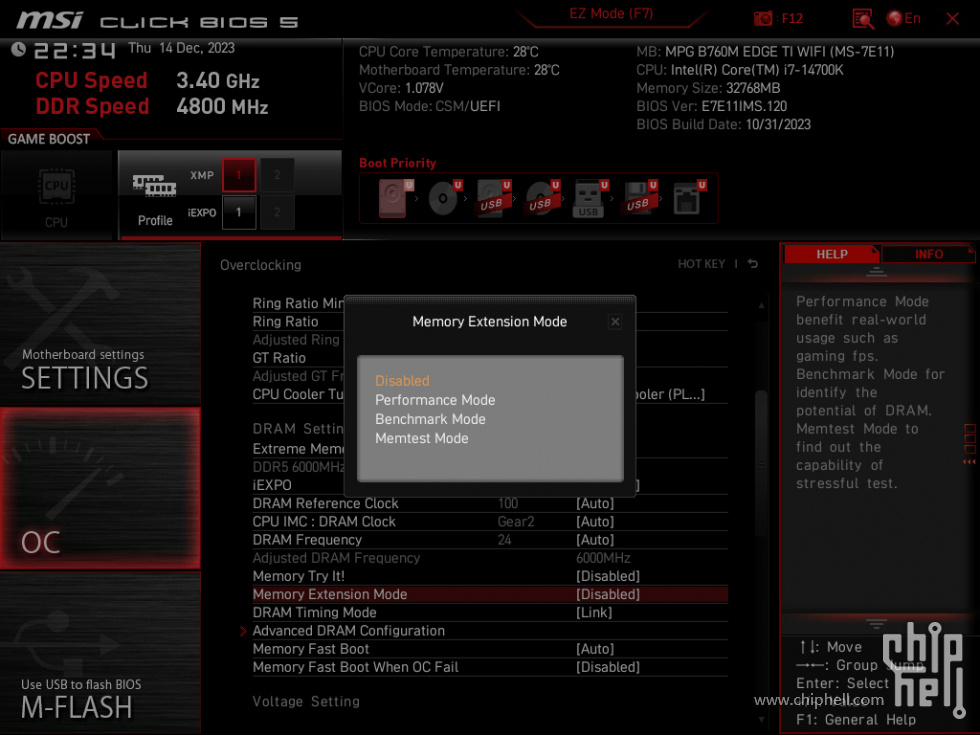

众所周知，微星的BIOS对内存超频还是很用心的，除了对小白用户非常友好的Memory Try It ! 功能以外，还增加了Memory Extension Mode功能，该功能可以优化内存参数，提升内存性能。一共有三种预设模式可供选择：Performance Mode、Benchmark Mode和 Memtest Mode基准模式和内存测试模式。





M-FLASH菜单选项：提供BIOS固件升级功能。



OC存档菜单选项：可将调整后的OC参数进行存档，直接调用，用于不同场景下的使用。

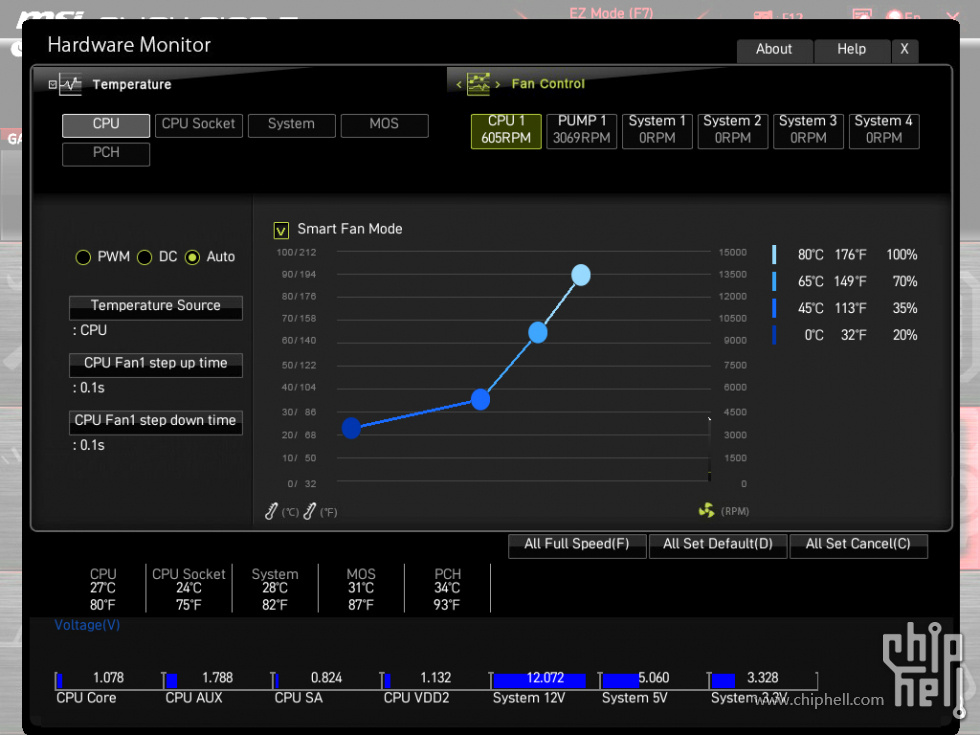

硬件监视菜单选项：系统温度监控，并可对所有风扇进行单独设定转速。



性能测试

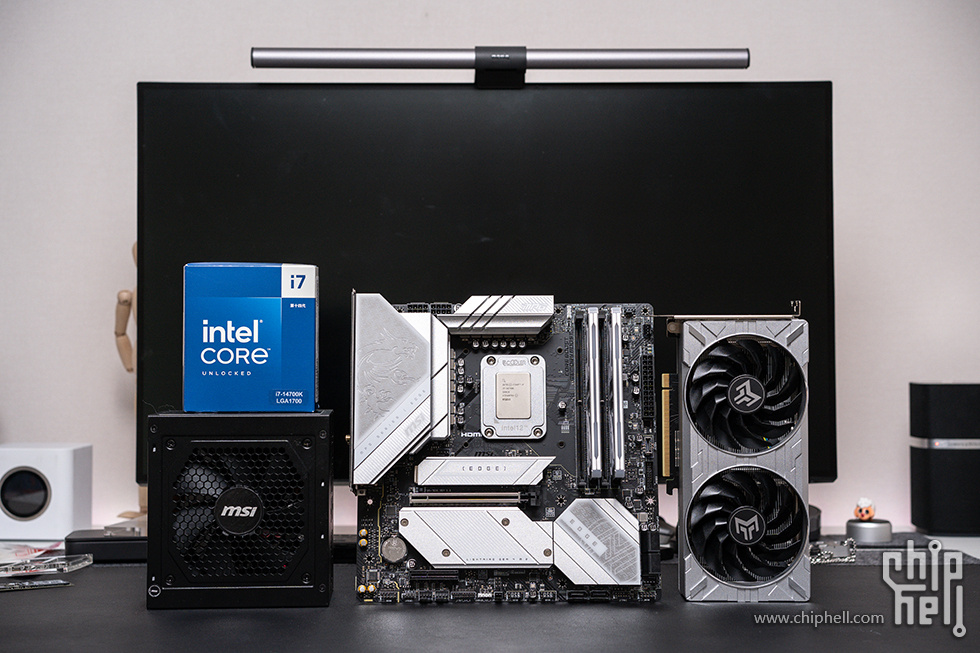

测试平台
CPU：INTEL 14700K
主板：微星MPG B760M EDGE TI WIFI主板
内存：ZADAK SPARK DDR5 6000 16g*2
显卡：影驰 RTX 4060 金属大师 OC
SSD：西部数据 SN850x 1T
电源：微星 MAG A850GL PCIE5

CPU使用14代里最值得购买的14700K，采用 10 纳米工艺，拥有 8 个大核，12 个小核，总共 20 个内核 28 线程，二级缓存为 28MB，智能缓存为 33MB。标准运行频率为 3.4GHz，最高运行频率为 5.6GHz，功耗为 125W。

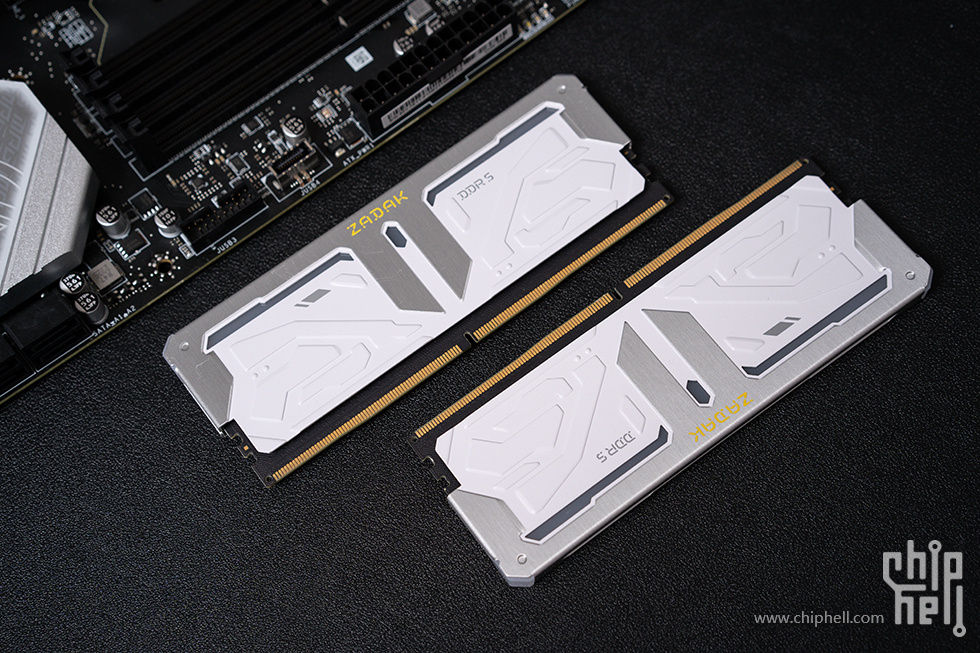

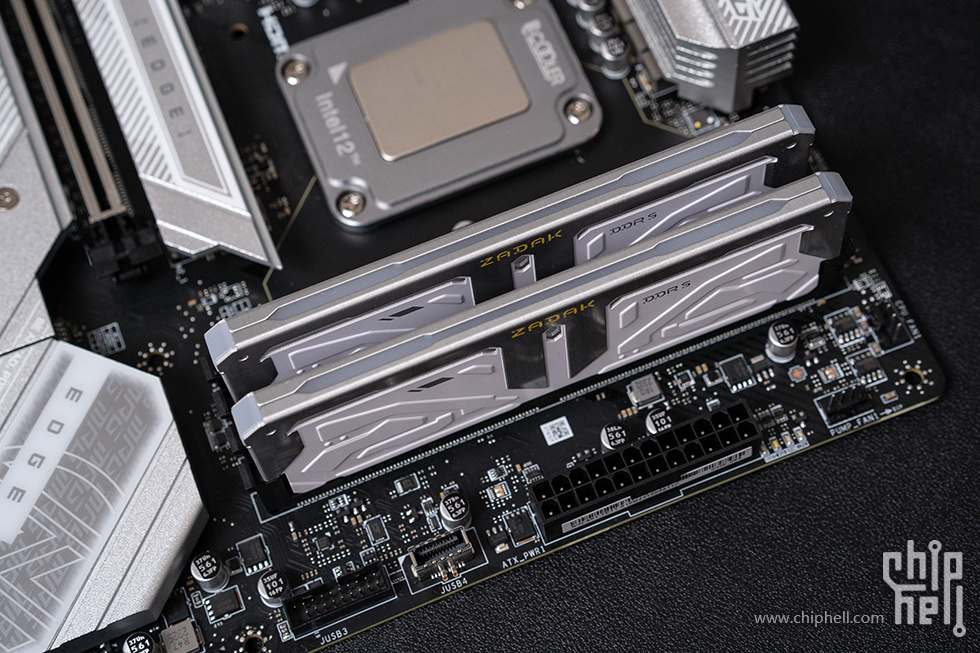

内存则选用ZADAK SPARK RGB DDR5，单条容量16GB，搭载电源管理芯片，支持On-die ECC的纠错功能和XMP3.0，搭配微星的Memory Boost技术，可以进一步提供高频输出。



ZADAK SPARK RGB DDR5采用三星颗粒，提供了 8 套JEDEC 预设， 初始频率为 4800Mhz，时序为 40-39-39-77 CR2，电压 1.10V。开启XMP后， 频率则为 6000Mhz，时序 40-40-40-96 CR2，电压1.35V。




搭配RGB炫彩灯光和宝石设计风格的白色散热马甲，表面白色雾面磨砂工艺，顶部采用发丝纹铝合金装饰条包裹，错落叠加的设计呈现缀有宝石形状的镂空导光效果凸显浓郁电竞风格。

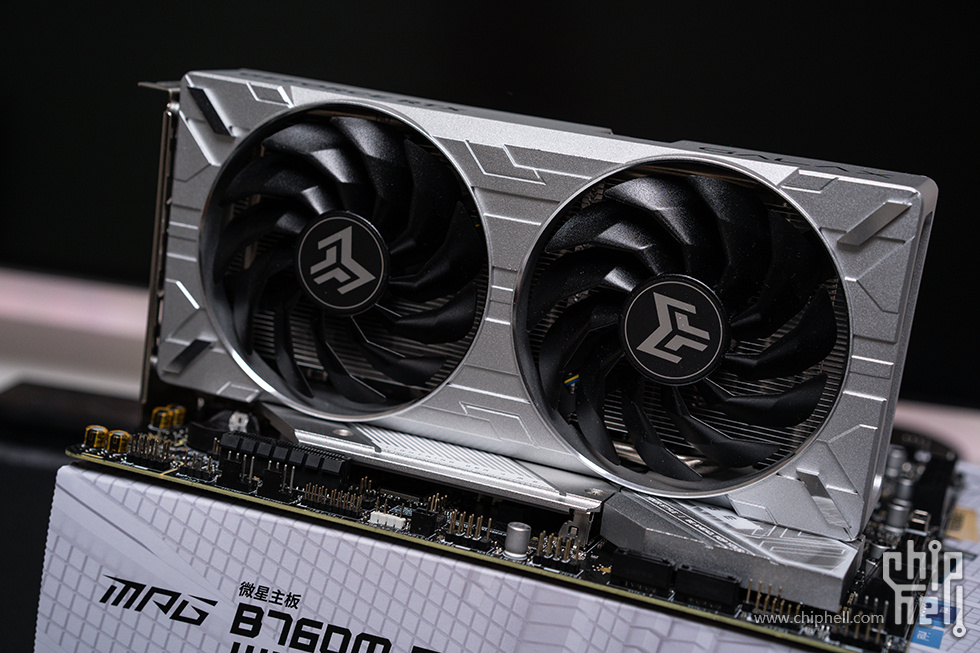

影驰 RTX 4060 金属大师 OC ，个人特别喜欢40系列金属大师的质感，和刀锋系列搭配绝配。显卡采用AD107-400核心，拥有3072个CUDA核心，配备第三代RT Cores和第四代Tensor Cores。显存方面，配备8G GDDR6显存，位宽128bit，带宽达到272GB/s，基础频率1830MHz，Boost频率2460MHz。

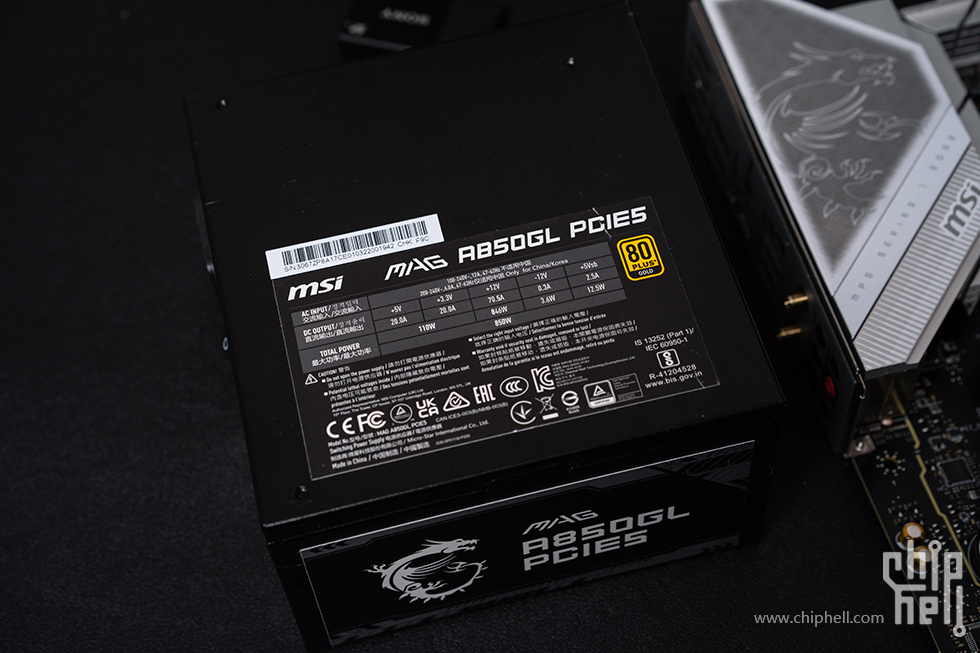

为了保证整机的稳定运行，电源方面选用微星MAG A850GL PCIE5  电源，支持ATX3.0标准，原生PCI-E 5.0 ，通过80 Plus 金牌认证，提供7年质保。采用DC-DC电路加全桥LLC谐振的方案，最大输出功率为850W。采用全模组设计，配备了原生 PCI-E 5.0 输出接口,支持 Intel PSDG(电源设计指导规范)ATX 3.0 标准，可承受高达两倍整机功耗和三倍显卡功耗的峰值功率。

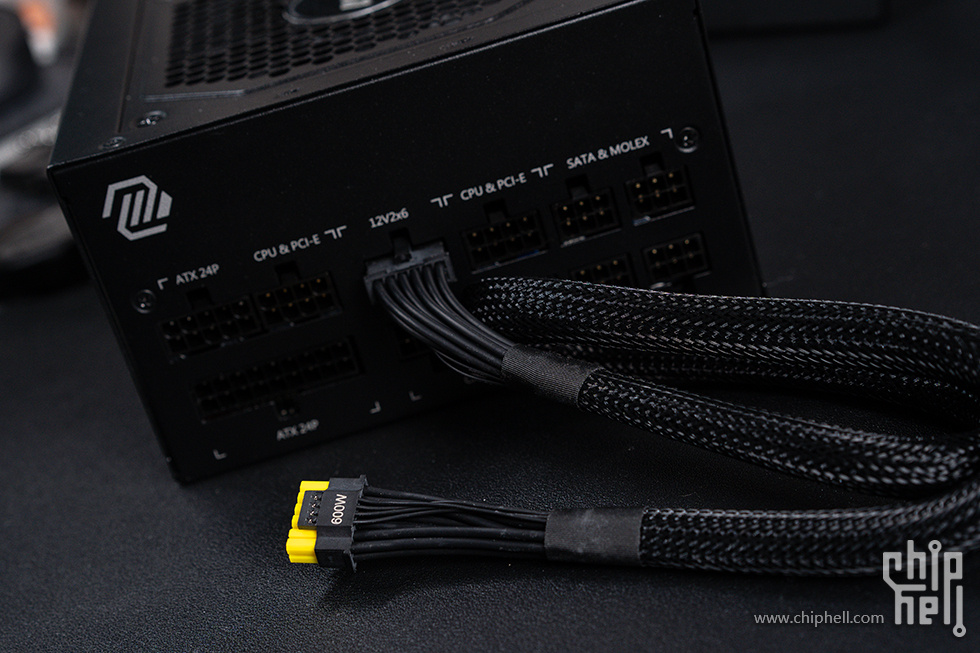

微星 MAG A850GL PCIE5电源采用全模组设计，可以根据用户需求安装线缆，减少不必要的线缆避免杂乱。其中原生 16 PIN(12VHPWR)PCIe 连接线外部包网，可以将高达 600W 的功率输送到 PCle5.0 显卡。采用独特的异色插头设计，在插头完全插入后若卡不到异色露出则代表插头完全插入，确保用户的使用安全。





测试成绩
CPU-Z的基础信息及跑分成绩。



CINEBENCH 2024跑分测试成绩。



V-Ray CPU渲染测试

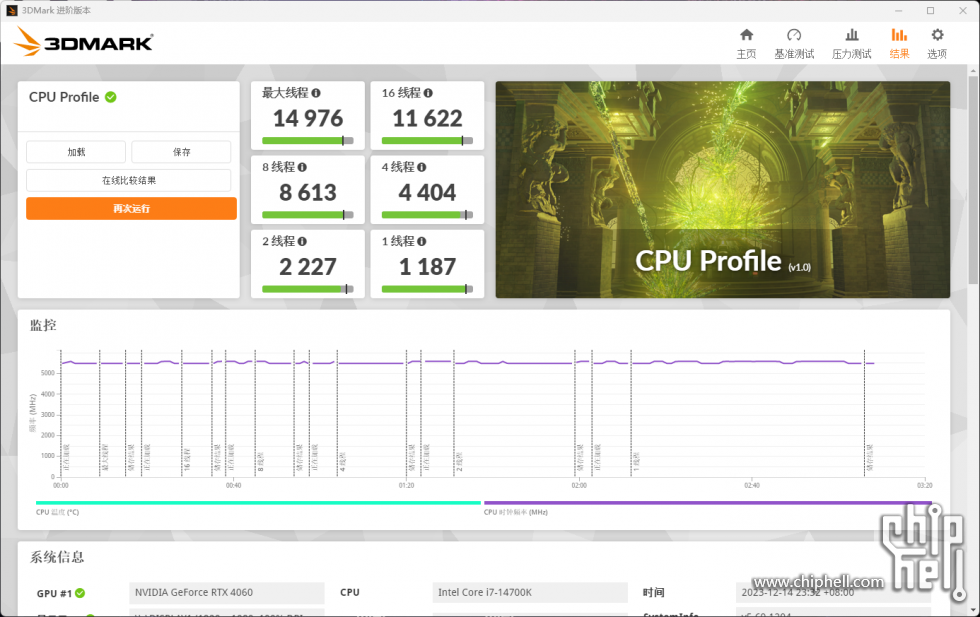

3DMARK CPU Profile 跑分测试成绩。



PerformanceTest 11  CPU MARK 跑分测试成绩。

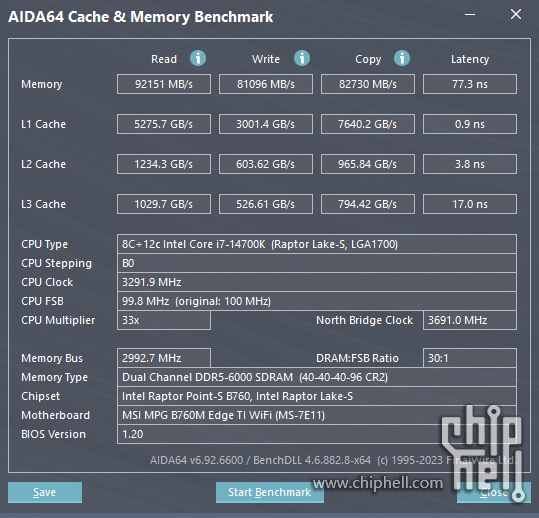

XMP 6000HMz内存跑分测试读写、延迟成绩。




SSD的读写成绩

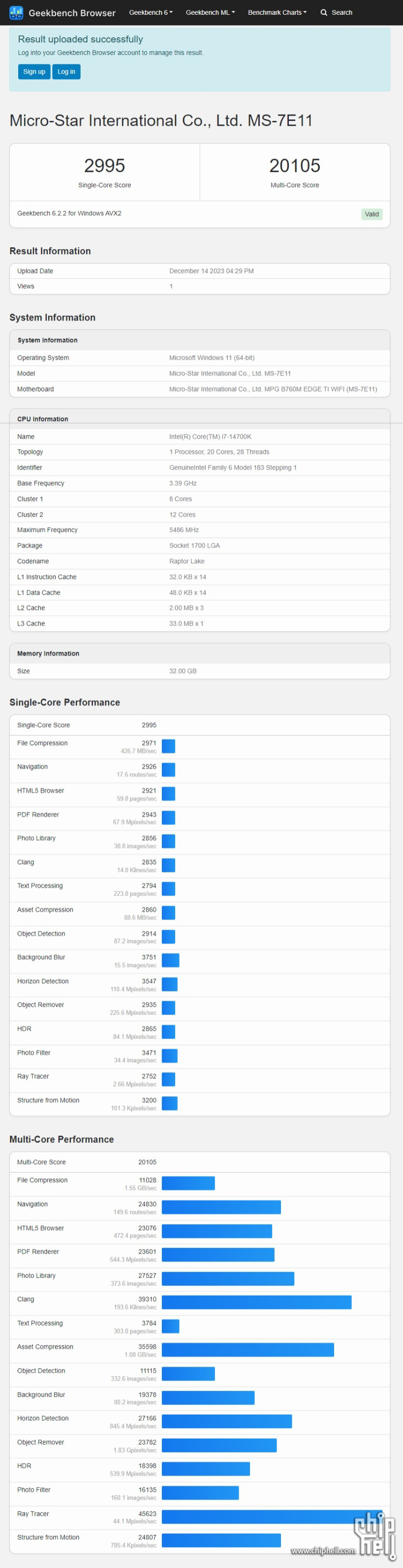

geekbench测试成绩



总结
总体而言，微星 MPG B760M EDGE TI WIFI 主板凭借其高性能、可靠的供电能力和散热设计，以及丰富的扩展选项，成为了高端用户和玩家的优选。尽管它是B760系列的一部分，但其性能表现与更高端的Z790系列相媲美，使其成为性价比极高的选择。
