光纤熔接机到手之后，一般怎样检测设备功能是否正常？

pb7kvlq3 · 发表于 2024-1-4 11:29

拿一段光纤用红光笔测光功率，
剪断，再熔接，再测光功率，
如果光衰相差不大是否说明熔接机没问题？

山东001 · 发表于 2024-1-4 11:37

是这样的，熔一根光纤，打光测试

vva · 发表于 2024-1-4 11:47

熔纤机本身就能显示光衰多少……别的需要上设备才能看得对。红光笔不是拿来测光功率的，只是测通断的

pb7kvlq3 · 发表于 2024-1-4 12:18

vva 发表于 2024-1-4 11:47
熔纤机本身就能显示光衰多少……别的需要上设备才能看得对。红光笔不是拿来测光功率的，只是测通断的 ...

红光笔一边打光，另一边测光功率啊

vva · 发表于 2024-1-4 12:20

pb7kvlq3 发表于 2024-1-4 12:18
红光笔一边打光，另一边测光功率啊

人才……

lee_jiunn · 发表于 2024-1-4 12:21

本帖最后由 lee_jiunn 于 2024-1-4 12:25 编辑

pb7kvlq3 发表于 2024-1-4 12:18
红光笔一边打光，另一边测光功率啊

红光笔？那东西能设定输出功率吗，再说使用的光信号也不是那个波长，你在开什么玩笑，什么设备能检测红光笔的功率，光纤测试是用光源和光功率计来测试光功衰减的，红光笔不是光源，光源的波长和红光笔不一样，光源的波长是不可见光，再说就你那点距离能测出多大的衰减，还能有几个db呀，再破的熔接机也不会超过一个db吧，我没用过很破的国产机器，日本的机器一般都能达到0.2db以内。光纤熔接完后不是用光功测衰减，而是用OTDR来测的，光功只是个简单的设备，测试不了熔接点的衰减，只能测全程的，otdr可以精确到每个点。

pb7kvlq3 · 发表于 2024-1-4 12:26

vva 发表于 2024-1-4 12:20
人才……

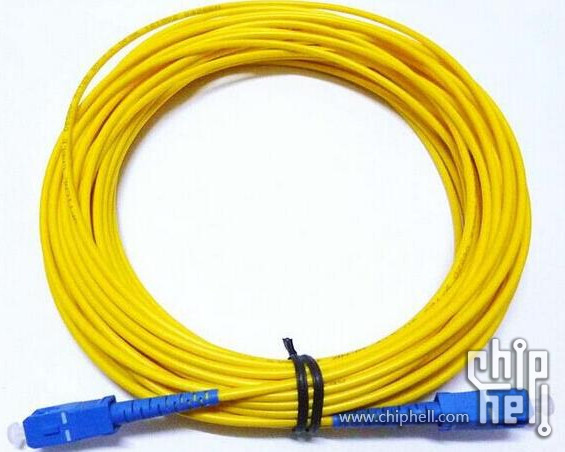

红光笔1米皮线光功率大概-2db，如果测出来-10db，说明光纤有问题

xysquare · 发表于 2024-1-4 12:45

你这都需要自用熔接机了，工作量挺大吧，不配个OTDR么，用OTDR一测啥都有了。

skycncom · 发表于 2024-1-4 13:20

用OTDR测试

vva · 发表于 2024-1-4 13:36

pb7kvlq3 发表于 2024-1-4 12:26
红光笔1米皮线光功率大概-2db，如果测出来-10db，说明光纤有问题

你开心就好

lee_jiunn · 发表于 2024-1-4 16:09

本帖最后由 lee_jiunn 于 2024-1-4 16:14 编辑

vva 发表于 2024-1-4 13:36
你开心就好

说他还不听，我第一次听说红光笔还有-2db，等我去试试红光笔接光功率计能测出来多少

刚才去库房，红光笔都被拿走了，等我回头想起来试试

panzerlied · 发表于 2024-1-4 16:12

提示: 作者被禁止或删除内容自动屏蔽

pb7kvlq3 · 发表于 2024-1-4 18:56

lee_jiunn 发表于 2024-1-4 16:09
说他还不听，我第一次听说红光笔还有-2db，等我去试试红光笔接光功率计能测出来多少

红光笔和光功率计我都有的，我测过啊。。。

codycham · 发表于 2024-1-4 19:16

pb7kvlq3 发表于 2024-1-4 18:56
红光笔和光功率计我都有的，我测过啊。。。

pb7kvlq3 · 发表于 2024-1-4 19:51

codycham 发表于 2024-1-4 19:16

红光笔虽然不是通信用的，但是也有光功率的啊。。。

lee_jiunn · 发表于 2024-1-4 21:19

本帖最后由 lee_jiunn 于 2024-1-4 22:56 编辑

pb7kvlq3 发表于 2024-1-4 19:51
红光笔虽然不是通信用的，但是也有光功率的啊。。。

说来也奇怪，你有光功怎么没有光源呢？即使没有光源，把光纤一头插在发光设备，另一头用光功测也行呀，我虽然不干光缆的活，但是身边一堆干光缆的，从工程师到工人都有，没听说那个大聪明去拿光功测红光笔发出的光，根本不是一个波长，所以我今天说我去试试什么结果，可惜库房的红光笔都被人拿走了，没办法实验了，红光笔波长在650nm左右的可见波长，而通信传输，大部分是850，1310和1550nm的，通俗的说穿透性和衰减根本不一样，很多时候光缆测试1310能通过，1550就过不去。

OTDR（光时域反射仪），熔接机（国产，进口），光功（光功率计），光源（稳定光源），光纤普查仪，地下管线探测仪等等，这些设备没有我不会用的，我就没听说用光功测红光笔

，也可能红光笔会发出少量的接近850nm的光波，用光功能测到，具体我就没试过了，但是不管稳定性和实际功率都不确定，根本没法给光功使用。

再者，我不知道你的熔接机是什么档次，如果一个接头的衰减能让光功测出来，那么这熔接机在我眼里就要扔了，在短途传输里，一个接头的衰减即使达到1db也无所谓，长途通信一个接头大于0.05db可能都是不合格的具体看工程要求，光功根本达不到测试接头的精度。国产熔接机做的皮线这类我没测过，日本十万左右（单位采购价，市场我也不知道多少钱）的熔接机一般都在0.1以内还是在光缆不好的情况下，光缆和手法都没问题，0.00都是正常的，西门子的在光缆和手法没问题的情况下都测不到熔接点。

而且熔接机也不是看一个接头的损耗，而是要看稳定性，你要测试几十个甚至上百个接头，一两个大点也是正常的，要看平均值呀，一个好也不代表熔接机好，就你这水平，能搞清楚熔接机的各种参数吗？不同类型的光纤用的模式也是不一样的。

好好先去学学把。

george329 · 发表于 2024-1-4 21:26

長見識了我還以為紅光筆是測試線纜順序用的

pb7kvlq3 · 发表于 2024-1-5 09:35

lee_jiunn 发表于 2024-1-4 21:19
说来也奇怪，你有光功怎么没有光源呢？即使没有光源，把光纤一头插在发光设备，另一头用光功测也行呀，我 ...

光功可以切换不同波长的

lee_jiunn · 发表于 2024-1-5 10:50

本帖最后由 lee_jiunn 于 2024-1-5 10:58 编辑

pb7kvlq3 发表于 2024-1-5 09:35
光功可以切换不同波长的

这我可能不知道吗，我上个帖子都说了，光功要是能测出来一个接头有明显的损耗，那这个熔接机就要扔了，如果你感兴趣，你仔细看看我随手写的，应该比你懂的多多了。

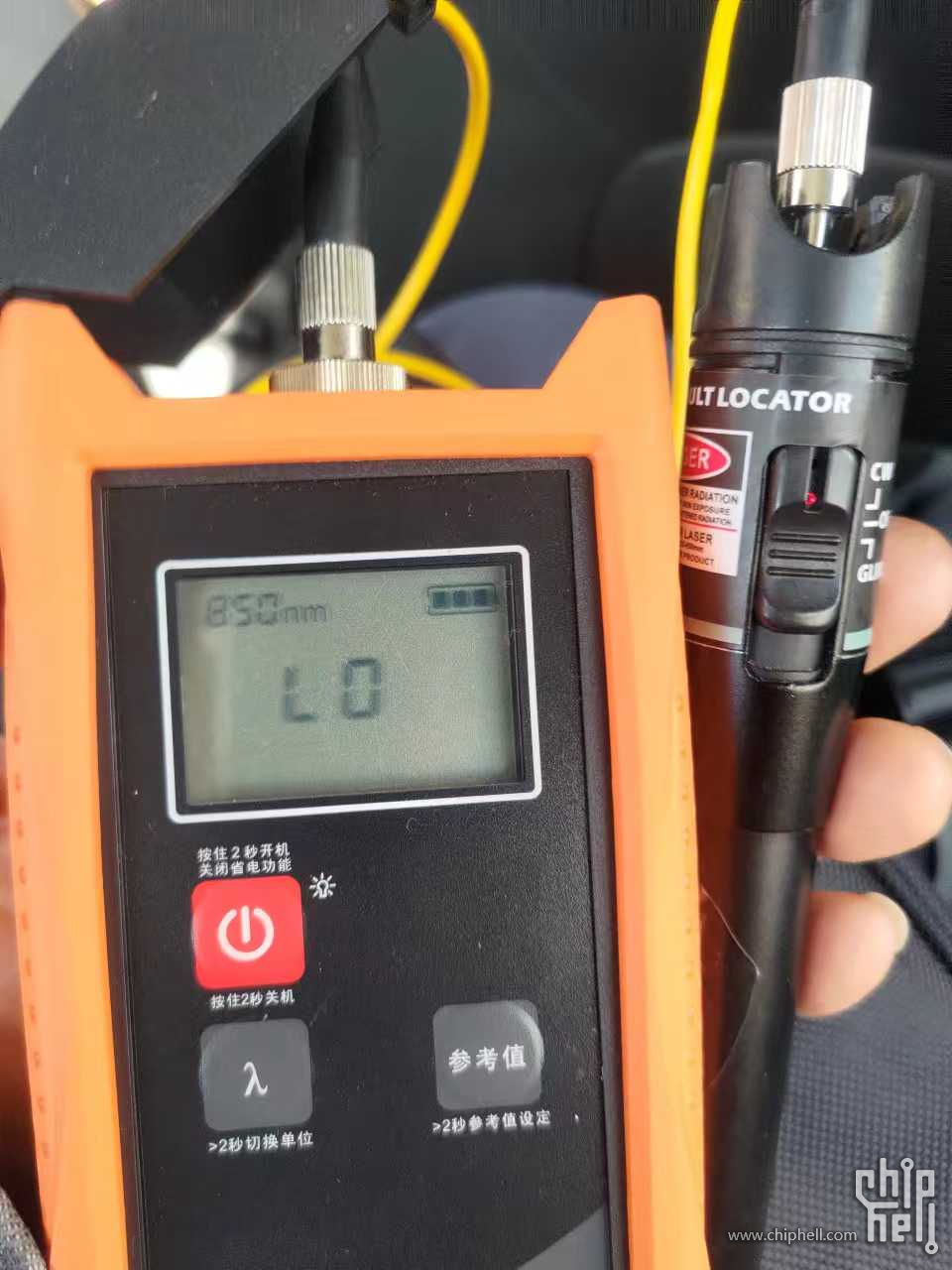

对了，刚才正好手边有个光功加红光笔，随手试了一下，什么都测不出来，看样你的光功也是假的，

Ownab · 发表于 2024-1-5 10:57

本帖最后由 Ownab 于 2024-1-5 10:59 编辑

lee_jiunn 发表于 2024-1-4 21:19
说来也奇怪，你有光功怎么没有光源呢？即使没有光源，把光纤一头插在发光设备，另一头用光功测也行呀，我 ...

请你不要阻碍民间科学发展～万一不小心带来了行业变革呢

那句话怎么说来着

放下助人情节，尊重他人命运

pb7kvlq3 · 发表于 2024-1-5 15:34

lee_jiunn 发表于 2024-1-5 10:50
这我可能不知道吗，我上个帖子都说了，光功要是能测出来一个接头有明显的损耗，那这个熔接机就要扔了，如 ...

你的红关笔没亮？我的红光笔接触有些不好时也是你这个样子，
按住按钮光功率就很大了

lee_jiunn · 发表于 2024-1-5 15:52

本帖最后由 lee_jiunn 于 2024-1-5 15:54 编辑

pb7kvlq3 发表于 2024-1-5 15:34
你的红关笔没亮？我的红光笔接触有些不好时也是你这个样子，
按住按钮光功率就很大了
...

你自己开心，自己去玩吧，很多原理在前边的帖子已经说的很明白了，我懒得和你讨论这些没有意义的事情。我已经说了，一个接头的衰减如果能让光功测出来，这个熔接机就可以扔了。

pb7kvlq3 · 发表于 2024-1-5 22:06

lee_jiunn 发表于 2024-1-5 15:52
你自己开心，自己去玩吧，很多原理在前边的帖子已经说的很明白了，我懒得和你讨论这些没有意义的事情。我 ...

熔接光损耗很小，似乎很多时候在0.1db以下，冷接一般光损好像有2db

如果熔接不是效果太差，光功率计还真检测不出来

用光功率计测的不是熔接点的光损，是整根线的光损

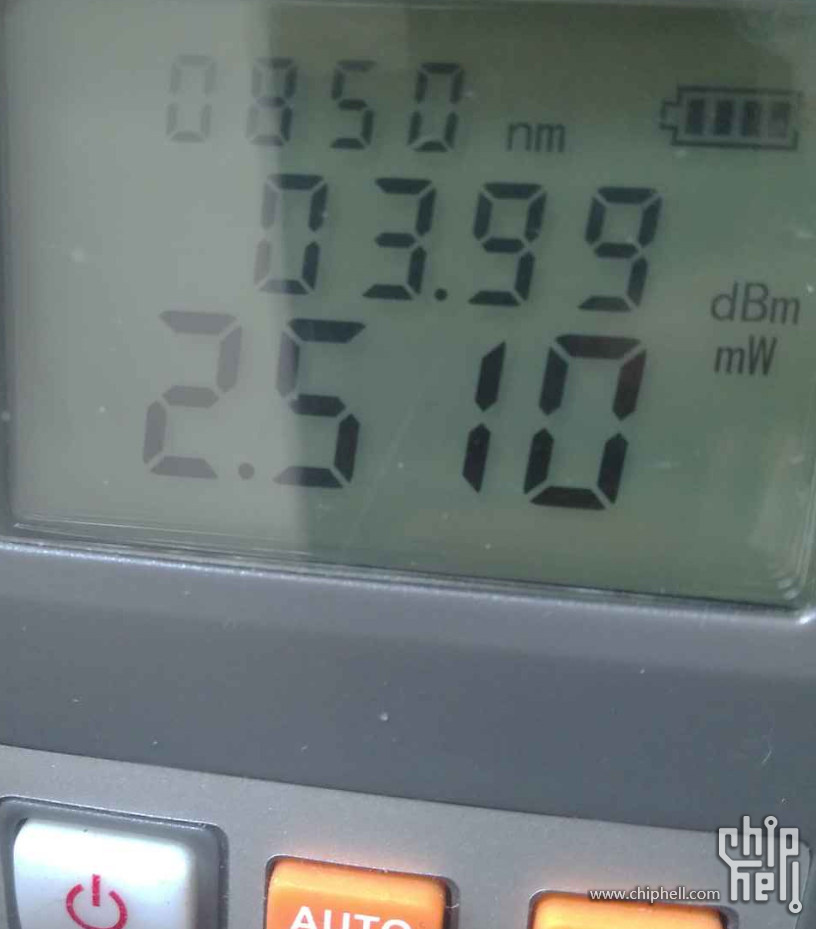

20米红光光功率为3.99db，熔接后，如果光损特别大，说明熔接不靠谱，偶尔也是可以参考一下的

baoziking · 发表于 2024-4-9 10:05

lee_jiunn 发表于 2024-1-4 21:19
说来也奇怪，你有光功怎么没有光源呢？即使没有光源，把光纤一头插在发光设备，另一头用光功测也行呀，我 ...

老哥，我现在怎么测一下自己家的光纤光衰，两侧都熔完尾纤了。是需要一个稳定光源一个光功率计吗？求推荐一下型号，要是能简单给我说说就更好了。我大概理解是两侧跳线，一侧进光功率计，一侧进稳定光源，稳定光源和光功率计都要调成一样的波长，然后光源打光，光功率计收光，二者数值相减，是这样的吗？

声色茶马 · 发表于 2024-4-9 10:36

不会又是自己家装修一共熔十个头然后索性买个功率计的大佬吧？

upkill98 · 发表于 2024-4-9 11:08

这么近的距离都不用熔，随便拿个法兰盘对接都管用

也就是说只要熔上就可以，光衰根本不用测，绝对满足需求
尽量不要拿红光笔去照光功率计，功率太大会损害传感器，红光笔只是用来测断点或者寻线的

lee_jiunn · 发表于 2024-4-9 15:12

本帖最后由 lee_jiunn 于 2024-4-9 15:15 编辑

baoziking 发表于 2024-4-9 10:05
老哥，我现在怎么测一下自己家的光纤光衰，两侧都熔完尾纤了。是需要一个稳定光源一个光功率计吗？求推荐 ...

差不多对的，但是家里那点距离测试没什么意义，光功一般都是测试几十公里的衰减，我用的都是单位的东西，对这东西没研究。随手拿着用的，再说家里那点距离，那点衰减没什么意义，就是一个接头几个db也无所谓了，根本没什么影响，你又不是要跑什么40G这类网络
