迟来的进入Wifi6时代——自建房网络折腾经历

Autotypezzzz

2025年1月10日更新：part5，见最后。
一些在外站看到的知识型文章：

1. Key Factors to Differentiate Cat5 vs Cat5e vs Cat6 vs Cat7 vs Cat8
2. How to Wire Up Ethernet Plugs the EASY WAY! (Cat5e / Cat6 RJ45 Pass Through Connectors)
3. 大路哥关于网络移机的一篇回答
4. 中国科学技术大学测速网站
5. 家庭千兆布线的研究及应用. 智能建筑与智慧城市. 2023(10)



正文如下：

PART1：基本情况介绍


家里的农村老房子在2019年左右完成了翻修/复建，网络(路由器摆放位置)的部署自然就成为了一项不可忽视的大工程，家里长辈年纪大了，原本住在城中村小户型时就不怎么关心网络/无线网络的构建，那时的我年纪也不大，但是新家在村里需要上网呀！直到这时我才开始从一名小白开始慢慢学习和了解网络知识。

先大概画了一个家里的布局图，1层入户弱电箱放置的位置合理但是非常阴间，刚好在承重墙的北侧，这导致了如果把路由器放在1层弱电箱位置，主卧的wifi信号将会被承重墙阻挡。顺着1层弱电箱，施工时在这面承重墙里预留了一些垂直走向的pvc管，2层和3层在同样的位置也分别有一个小弱电箱，这也埋下了伏笔，为日后改造网络线路和重新布线提供了便利。

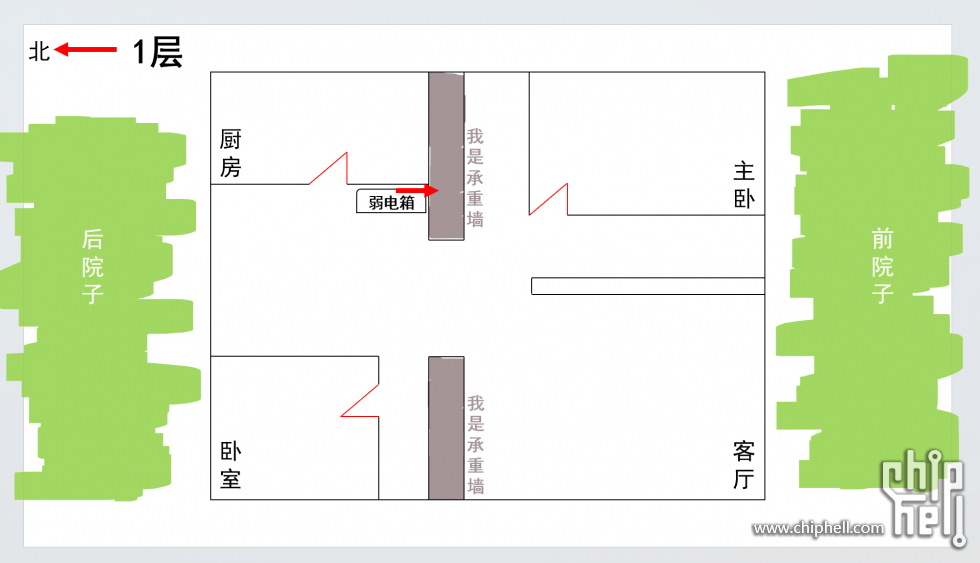

<1层示意图>

1层

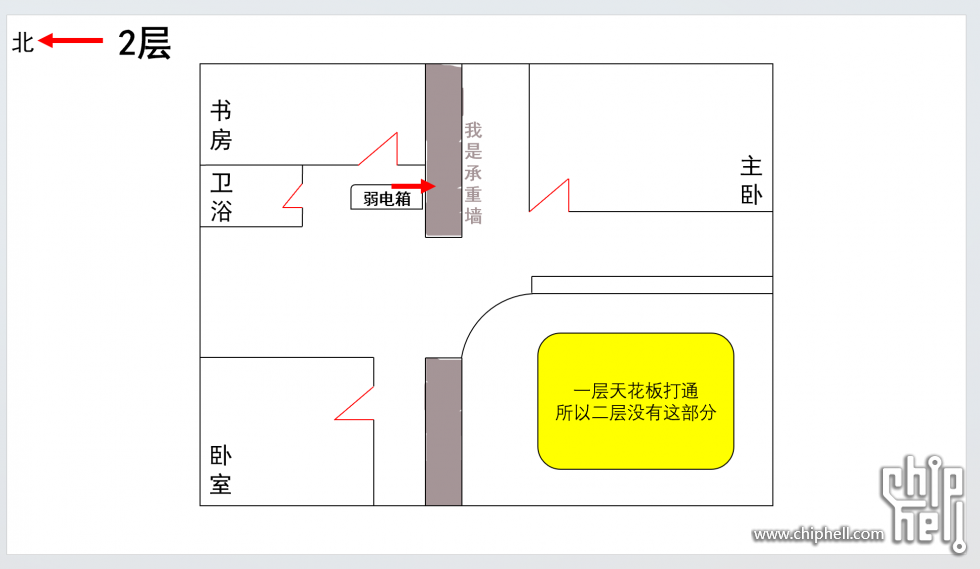

<2层示意图>

2层

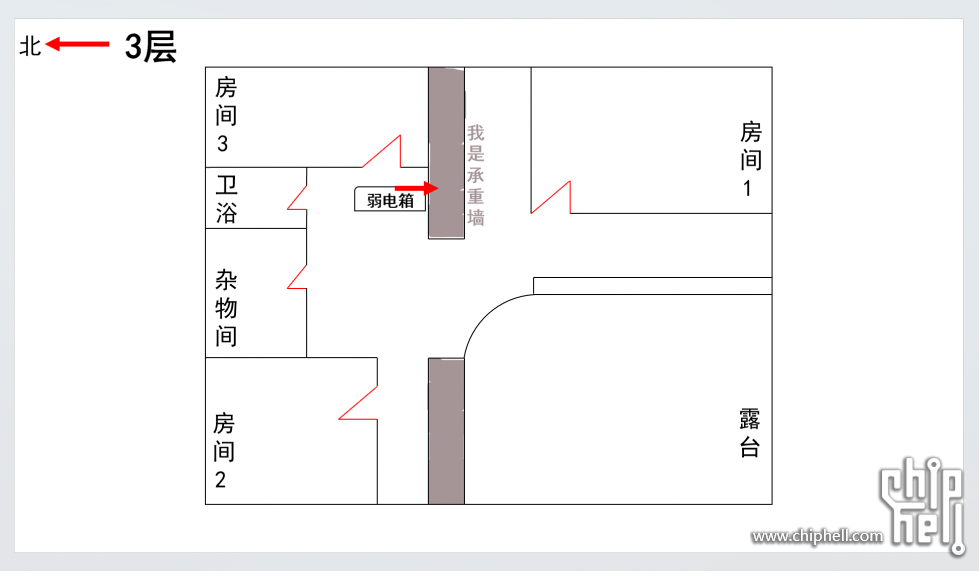

<3层示意图>

3层

但是，施工队在墙内做预埋管/拉网线的时候我还在外地上学，并不清楚墙内网线的走向，我第一次回家的时候看着弱电箱里杂乱/不带标签的一坨网线的时候，既心情复杂又不知所措，一是当时的我一点网络知识都不懂，认知仅仅停留在“光纤---->光猫---->路由器”这个层面上，不懂什么是dhcp、光猫桥接/路由，对PPPoE拨号上网的记忆仍然停留在小学时代win xp系统拨号上网的那个时候；二是当时对路由器的认识仅仅停留在电脑城买回来的tplink tp886（下图）...没错，直到2020年，我家里仍然在用这款单频450M路由器，现在回忆起3年多以前的自己，那时候天真烂漫又无知哈哈哈哈。

<老古董tp-886>







PART2：初步尝试


首先家里只有1层和2层住人，3层暂时空置以及摆放杂物，所以在最初考虑上网需求的时候只想着让1、2层覆盖到wifi信号即可，由于墙内预埋的网线已经无法使用了，当时在上网了解了一圈以后，决定购买两台路由器并使用无线mesh的方式组网，遂网购了两只小米AX3600（下图）。

<小米AX3600>


于是就有了我家最初的网络拓扑结构（下图）——光猫路由模式，DHCP自动分配局域网ip给主路由，主路由再以DHCP的方式二次与子节点的第二台AX3600连接，由于我家1层和2层中间的天花板打通，所以位于2层的子节点仍然可以收到较为稳定的信号，但是由于无线mesh占用了5ghz频段用于与主路由通信，消耗了一部分资源，所以在1层时还能有比较强的信号以及不错的网速。<ps：2020年的时候我家与电信的合约是300M带宽的宽带套餐>然而上到2层就迅速衰减，下行速率只剩下100Mbps左右...

<我家网络拓扑 ver.01_2020>

拓扑1.0

PART3：进一步优化


时间来到2022年约7月，这时候觉得家里2层的网速有待提高，于是自己摸索了一番，这时候知道了光猫路由模式下由于光猫性能孱弱会导致偶尔家里路由器断流/断网。于是当时就打电话让电信把光猫改了桥接，在主路由（小米AX3600）上PPPoE拨号上网，再经由无线mesh把网络覆盖拓展到2层，但是没想到这么一折腾反而网速更慢了 ，后来知道无线mesh的过程中主路由负载也很高，再叠加上拨号这一工作任务，让主路由不堪重负，让网速不升反降。滞后还是把光猫改成路由模式继续使用了。

于是我想，既然无线mesh太鸡肋了，那就整成有线mesh不就好了么？

但是难就难在这里，在part1就描述过，楼主家里墙内预埋管路/网线杂乱无章。经过我一段时间的折腾，知道了怎么区分各种网线规格(cat5e/cat6/cat6a...)然后发现墙内的预埋管上并没有标识！是无生产品牌/无网线规格/无生产时间的劣质产品！！！

这下我知道，墙内的网线问题需要从最根本入手，which means......需要全部换一遍。然后经过我又一段时间的折腾，我学会了怎么制作cat5e和cat6网线。（买了宝工的压线钳，随便买了秋叶原的网线和水晶头练手）

<宝工的压线钳和平口钳，自学压水晶头>

网线2

网线1

PART4：正式推倒重来


又过了大约半年，到2023年的3月，这个时候带着3k左右的预算准备买一套新的路由器，顺便把墙内的网线更换、梳理、打上标签。挑选了心仪的几家网线/水晶头/面板生产品牌——泛达、日线、罗格朗，最后选择了价格比较实惠的罗格朗，随后就在海鲜市场上收了一箱罗格朗散装cat5e网线（632711）和原版cat5e水晶头（632710）。路由器的选择以稳定的有线mesh为首要条件，起初了解了Linksys、Netgear和Asus，被前两家的价格劝退以后选择了价格还算不错的华硕。于是网购了一台RT-AX86U+2台TUF-AX5400，然后优化了我家的网络拓扑(ver02)！

<我家网络拓扑 ver.02_2023>

拓扑2.0

至此，

楼主家目前的情况总结：电信宽带合约中的带宽提升到了500Mbps，1层弱电处光猫改桥接------>主路由拨号------>二楼交换机拓展网口------>(1)位于书房的PC直连主路由 (2)位于2层弱电箱附近的子路由1负责2层的网络覆盖 (3)位于3层的子路由2直连主路由，在华硕固件里面的测速软件成功跑出600+的网速，达到一个比较令人满意的区间啦。

（此处补图 aimesh 网络拓扑图）

然而这并非折腾的终点，

楼主家的宽带不知道从什么时候开始变成了2路宽带...导致原本千兆带宽的套餐到光猫处只有最高500M的资源，2023年大约8月的时候联系过装维师傅一次，也打电话给电信客服反复查询确认了几次，得到的反馈都是：带宽就是500M，达到装维标准，并不存在什么问题。 然后1月的某一天我突然打电话给我们区的电信总营业厅，让她帮忙查户主账号上有哪些套餐的时候，发现我家是2路 ，另一条一路宽带并不在现在家里的地址上，哎......

于是我当即让她帮忙申请宽带移机，然后给我换个新的光猫<楼主家原光猫还是华为8145c5且疑似是上一个师傅把拆机剩下的光猫拿过来直接用了>

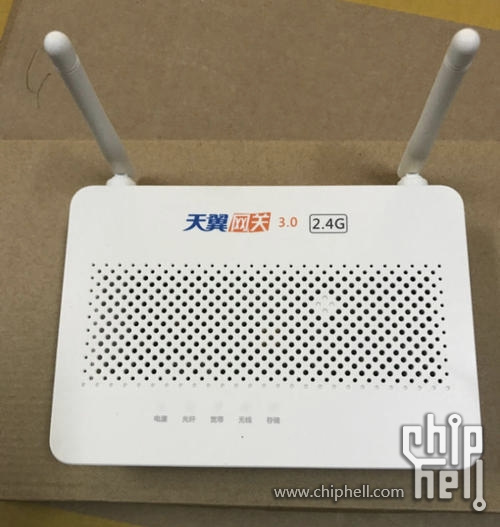

<我家的老光猫>

光猫

好了，现在移机完了，但是移机那天我不在家，师傅注册新光猫的时候把我放在1层的主路由reset了......直接导致2层3层mesh节点找不到主路由，断网了... 行吧，只能出差完了再回去重新整顿一遍。

另外，

楼主现在主要是住在2层主卧，由于隔着2堵承重墙的缘故，不论我怎么摆弄2层这个节点路由的天线，信号始终在1格~2格之间抽搐，下行速率低到只剩200Mbps。 后来就在23年末的时候在海鲜淘到了一台RT-AX57<仅拆封>，试图把这个房间的网络信号再优化一下。

于是目前最新的网络拓扑结构就变成了：

<我家网络拓扑 ver.03_2024>

拓扑3.0

以上，
就是目前我印象中，这几年在网络方面的折腾，目前就先想到这么多，后面想起什么再补充哈哈。




PART 5：2024年年中时的继续优化



2024年在二楼卧室布置了一台电视，想看奈飞和本地emby上面的节目，所以重新规划布置了各个路由器的摆放位置，在主路由旁边加了一部r2s作为旁路网关，电视机串流盒子的网关指向旁路，完成科学上网。书房的PC不再是只有一根线过去了，给书房又加了一部RT-AX57作为子节点，现在书房里的手机和笔记本电脑信号也满格了。跑emby的计算机并不是一台nas，而是一台装着windows的二奶机，放在二楼电视同一个房间里面，emby的资源存在云端，用clouddrive挂载到本地，访问速度还算不错。


目前一直到2025年1月份，除了运营商自己会偶尔掉线，导致我需要重启主路由以外，基本上是稳定运行了，接下来的折腾就是等硬盘买到位了开始玩NAS。

网络4.0

一些路由器的图图<1层弱电位置放置的主路由——RT-AX86u>

pic1:

RT-AX86U_1

pic2:

RT-AX86U_2

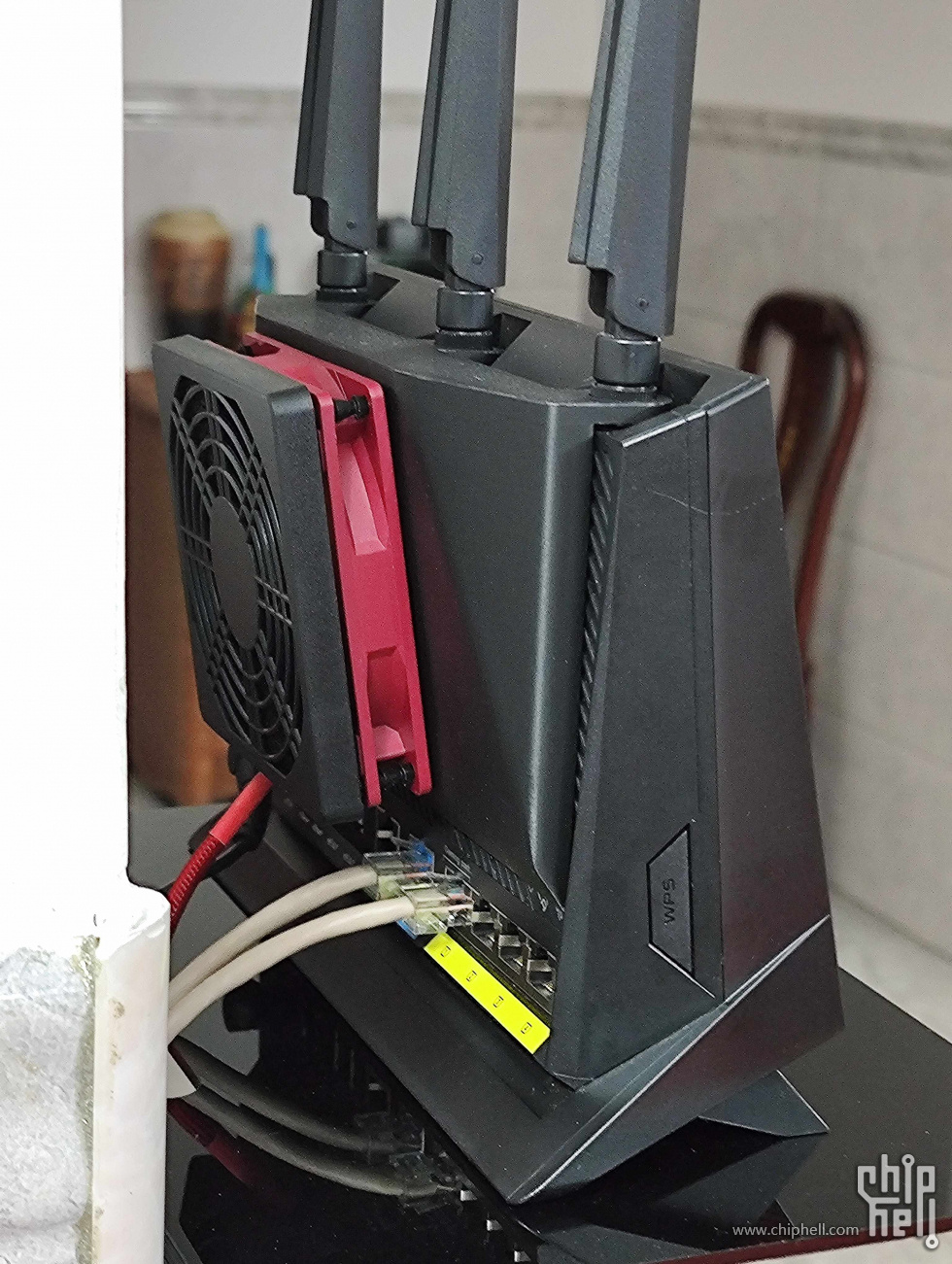

<2层弱电附近位置的子节点1——TUF-AX5400(2023增强版)>

pic1:

TUF-AX5400(2023增强版)

大白兔女乃子

我当时是腾达的AC18换了TP的5480

Mashiro_plan_C

哪家运营商的装维都是图自己省事不肯配置桥接重置用户路由器的

oolmfoo

前排支持

Autotypezzzz

oolmfoo 发表于 2024-1-26 18:43
前排支持

感谢支持！！

Autotypezzzz

Mashiro_plan_C 发表于 2024-1-26 18:42
哪家运营商的装维都是图自己省事不肯配置桥接重置用户路由器的

还好我这里的电信客服效率高 验过服务密码就立马改桥接了

popoto

个人觉得自建房还是上ac比较好

digids

家里老房子3层要重建了，到时候要全屋wifi全覆盖，打算用有线AP的模式，那这样的话，是不是需要从弱电箱里拉一根总线到一楼中心位置处?这样的话到时候是不是主路由就不会成为弱电箱里的摆设

Evalyn

下一步，ac+ap，软路由啊旁路由啊什么都安排上

mhsk

越来越棒了。
