EXSI all in one IP地址设置问题。

adawangyanan

我电脑情况

1.接入两条网线：一条正常互联网自动获取IP地址,另一条专线静态IP。
2.exsi硬件一共三个网口：主板双网口  （i211.i219）、无线网卡那个槽插了个单口8125B。

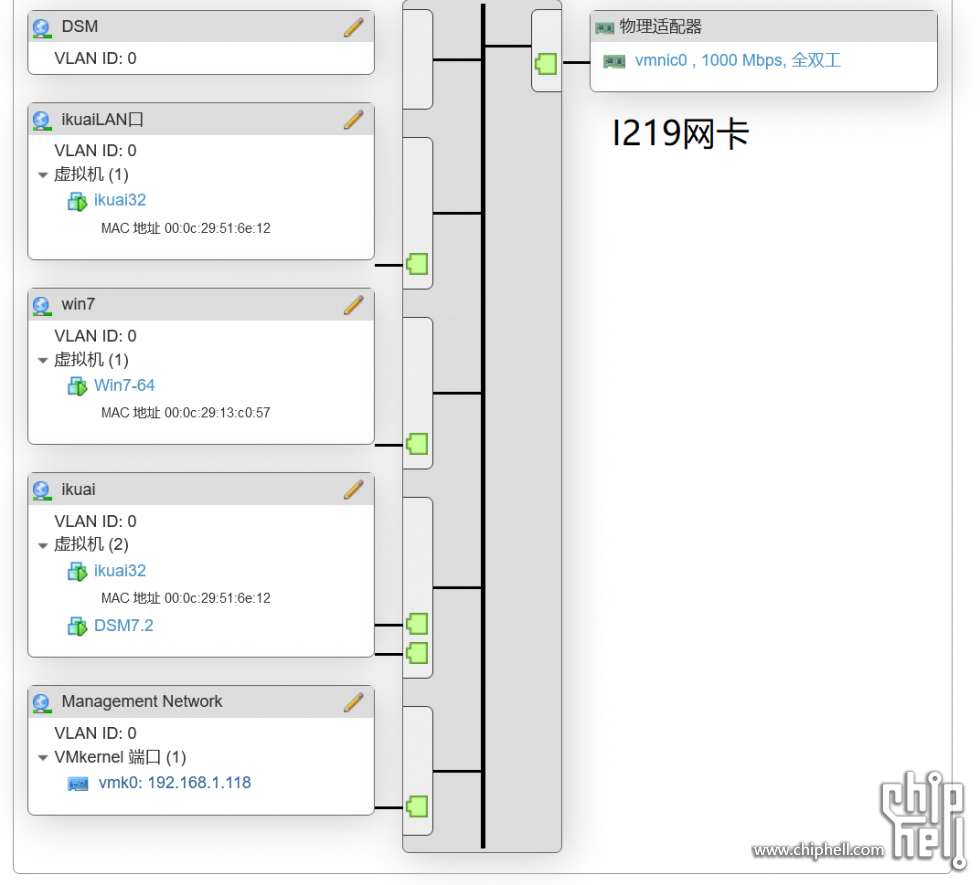

3.建立三个虚拟机ikuai、win7、黑群晖。i211Wan口（专线）和8125b Lan口接无线AP直通ikuai ，i219作为管理口、WAN口不直通，然后两个wan口双线合并。


问题出现了，现在ikuai双网合并后连接AP的设备是同一段IP地址。  win7、黑群辉、exsi管理口和i229作为wan接入的网是另一段IP。
我想让win7和群辉走双网合并后的IP线路怎么搞？


小白初折腾EXSi，请大佬帮助。。。能鼠标操作，不敲命令最好。。。

lsy174915864

不懂，我的WAN口是直通给ROS，不明白不直通该怎么玩。

c2h6o

看不懂需求，画个网络拓扑看看吧。
个人感觉你需要双WAN（这个都是直通还好理解），双LAN，那就两个LAN不能在一个交换机上，或者一个LAN用固定的IP和另外一个地址段IP区分。
你这个网络并没有VLAN，所有你划这么个不同名字还是一个网络。

c2h6o

lsy174915864 发表于 2024-2-20 20:02
不懂，我的WAN口是直通给ROS，不明白不直通该怎么玩。

不直通无非两种方式，一种是通过VLAN隔离内外网，一种是通过多个VSWITCH去分离内外网。

adawangyanan

c2h6o 发表于 2024-2-20 20:10
看不懂需求，画个网络拓扑看看吧。
个人感觉你需要双WAN（这个都是直通还好理解），双LAN，那就两个LAN不能 ...

不会画啊。。。我就是想EXSI虚拟ikuai双网合并。。然后外接的AP、虚拟的WIN7啊、群辉啊。都用这个合并后的双网。。

lsy174915864

c2h6o 发表于 2024-2-20 20:13
不直通无非两种方式，一种是通过VLAN隔离内外网，一种是通过多个VSWITCH去分离内外网。 ...

VSwitch简单些吧，点两下鼠标就隔离了，我是懒的搞VLAN。
不过我还是更喜欢直通，简单、性能好。

adawangyanan

lsy174915864 发表于 2024-2-20 20:17
VSwitch简单些吧，点两下鼠标就隔离了，我是懒的搞VLAN。
不过我还是更喜欢直通，简单、性能好。 ...

我网口少。。虚拟机里只能用虚拟网口了。

c2h6o

lsy174915864 发表于 2024-2-20 20:17
VSwitch简单些吧，点两下鼠标就隔离了，我是懒的搞VLAN。
不过我还是更喜欢直通，简单、性能好。 ...

是的，VSWITCH简单一点，但在企业网络里面因为比较复杂，所以大多数采用VLAN，这样虚拟机可以在各个物理机之间漂移。

c2h6o

adawangyanan 发表于 2024-2-20 20:15
不会画啊。。。我就是想EXSI虚拟ikuai双网合并。。然后外接的AP、虚拟的WIN7啊、群辉啊。都用这个合并后 ...

那我是不是这样理解，爱快3个网口，2个是直通的，接2个WAN，一个是虚拟网口，接VSWITCH，其他设备不管虚拟还是物理的，最终都是连接到VSWITCH上就行了。

所以，你图上有两个爱快的口是不是就是这个问题了。

adawangyanan

c2h6o 发表于 2024-2-20 22:46
那我是不是这样理解，爱快3个网口，2个是直通的，接2个WAN，一个是虚拟网口，接VSWITCH，其他设备不管虚 ...

爱快3个网口，2个是直通的，一个是虚拟。 一个直通和一个虚拟接2个WAN（虚拟的这个海还接着VSWITCH），另一个直通的接无线AP。

c2h6o

adawangyanan 发表于 2024-2-21 03:23
爱快3个网口，2个是直通的，一个是虚拟。 一个直通和一个虚拟接2个WAN（虚拟的这个海还接着VSWITCH），另 ...

这样的连接WAN和LAN不是接一起了吗？

ahfncj

i211Wan口（专线）和i219 （动态ip wan），8125b Lan口作为管理口不直通接无线AP直通ikuai            这样可解

alsa

211和219直通爱快做wan，分别接两条宽带，在爱快里面做负载均衡；8125b作为esxi管理口，分别建虚拟网卡给各个虚拟机。

adawangyanan

ahfncj 发表于 2024-2-21 08:08
i211Wan口（专线）和i219 （动态ip wan），8125b Lan口作为管理口不直通接无线AP直通ikuai            这样 ...

仨网卡都不直通了呗

adawangyanan

ahfncj 发表于 2024-2-21 08:08
i211Wan口（专线）和i219 （动态ip wan），8125b Lan口作为管理口不直通接无线AP直通ikuai            这样 ...

那虚拟交换机vSwitch0  物理网卡设置哪个？ 8125b呗？ 虚拟的网也就全在8125b的lan口下了吧

ahfncj

i211Wan口（专线）和i219 （动态ip wan）是直通给i爱快

不可思议

应该是ikuai的WAN和LAN在同一个vSwitch上了，同一个vSwitch内如果不用vlan的话不能同时用作WAN交换和LAN交换，如果ikuai的虚拟WAN链接的vSwitch，群晖和win7就不应该链接这个vSwitch，可以新建一个vSwitch专门用来链接虚拟机和ikuai的LAN口即可。

BH1PXK

一个方案是  lan 设置一个ip段   然后用软路由做 自动线路选择。
还有就是配置两个网关。 手动设置网关 ，各用各的

adawangyanan

不可思议 发表于 2024-2-21 09:38
应该是ikuai的WAN和LAN在同一个vSwitch上了，同一个vSwitch内如果不用vlan的话不能同时用作WAN交换和LAN交 ...

我只有管理口那个物理网卡能建立一个vSwitch了，没有物理网卡不能再建了。

不可思议

不可思议 发表于 2024-2-21 09:38
应该是ikuai的WAN和LAN在同一个vSwitch上了，同一个vSwitch内如果不用vlan的话不能同时用作WAN交换和LAN交 ...

按我的理解是，i211是专线wan直通ikuai，i219链接管理vSwitch但实际上也连接了普线wan，这个vSwitch同时也链接了win7黑裙等虚拟机的虚拟网卡；这就导致虚拟机、esxi管理的IP地址实际上是通过i219这个网口链接的上层路由设备分配的；
你需要把vSwitch分开，一个用于交换i219、esxi管理、ikuai普线wan，一个用于交换ikuailan、群晖、win7等虚拟机。
另外还有一点，如果实体网卡作为lan口对外接设备的话，要开启vSwitch的混杂模式，因为经过vSwitch的数据并不都是在虚拟网口间传播的，还有实体设备（AP链接的设备）

不可思议

adawangyanan 发表于 2024-2-21 09:52
我只有管理口那个物理网卡能建立一个vSwitch了，没有物理网卡不能再建了。 ...

并不是的，vSwitch顾名思义是虚拟交换机，新建和实体网口无关，你可以单独建立vSwitch只链接虚拟端口。

conzz

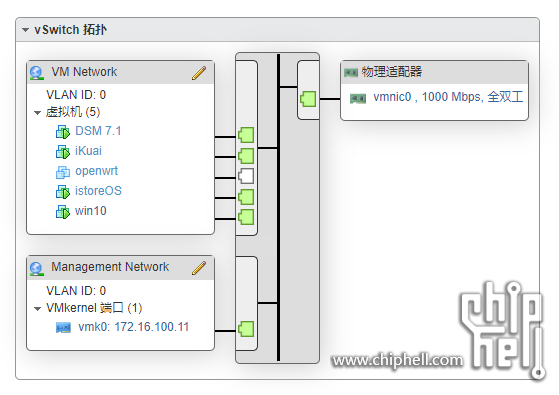

管理网口 默认vSwitch0,再添加个端口组 也用vSwitch0，所有虚拟机用这个端口，共用8125 就行了。
物理上，8125 接交换机，内网设备都访问各虚拟机了

lasx

lsy174915864 发表于 2024-2-20 20:17
VSwitch简单些吧，点两下鼠标就隔离了，我是懒的搞VLAN。
不过我还是更喜欢直通，简单、性能好。 ...

虚拟网卡基本不影响什么性能。。

adawangyanan

不可思议 发表于 2024-2-21 09:56
并不是的，vSwitch顾名思义是虚拟交换机，新建和实体网口无关，你可以单独建立vSwitch只链接虚拟端口。
...

连接不上啊。。全是断开的。。我自己理解新建vSwitch就是新造个交换机，把原来交换机虚拟的LAN口也接到新的上边来就通了。。但是貌似不是这样啊

adawangyanan

不可思议 发表于 2024-2-21 09:52
按我的理解是，i211是专线wan直通ikuai，i219链接管理vSwitch但实际上也连接了普线wan，这个vSwitch同时 ...

“这就导致虚拟机、esxi管理的IP地址实际上是通过i219这个网口链接的上层路由设备分配的”我感觉你说的对，但是后边“需要把vSwitch分开”“开启vSwitch的混杂模式”我就不知道怎么设置了。。

不可思议

adawangyanan 发表于 2024-2-21 11:46
连接不上啊。。全是断开的。。我自己理解新建vSwitch就是新造个交换机，把原来交换机虚拟的LAN口也接到新 ...

这个线无所谓他图绘制的问题，理论上这样你的左侧虚拟机间可以互相通信了；如果右侧有实体网卡，那你实体网卡链接的网络也可以和左侧虚拟机互相通信。

不可思议

adawangyanan 发表于 2024-2-21 11:49
“这就导致虚拟机、esxi管理的IP地址实际上是通过i219这个网口链接的上层路由设备分配的”我感觉你说的对 ...

混杂模式先不管，
vSwitch分开是：
你需要建立两个vSwitch，
vSwitch1: 上行链接i219，另一侧链接你ikuai的wan虚拟网卡、Management Network（ESXI管理）
vSwitch2: 上行空，另一侧链接ikuai的虚拟LAN口，win7、DSM等各个虚拟机的虚拟网卡

手画了张图你看看，另外，我看到你用了多个端口组，实际上同一个类型设备的虚拟网卡只用一个端口组就行

不可思议

不可思议 发表于 2024-2-21 14:31
混杂模式先不管，
vSwitch分开是：
你需要建立两个vSwitch，

如果还有问题 PM我私聊

leonqin

看到这标题差点以为自己这么久以来都弄错了ESXi的写法，马上打开我的ESXi看了下，原来没错。。。话说楼主玩得还是比较深入的，VLAN这种我这么久都没有尝试过。

x2jhvq

你专线和wan口一共多少兆，不超过1000的话，ikuai可以用一个网口单线双路琏和吧
