心血来潮，改了个弱电箱

jiano

其实弱电箱早就买了，但一直没下定决心，一个是太麻烦，再就是包括2.5g也好，万兆也好，交换机价格一直没降，而且论坛里TP那个比较性价比的一直各种问题。

我的弱电箱位置，是在客厅沙发头上，放柜子不可能，之前没埋光纤，引出来也不太可能，走明线也不行，弄线槽一个是漏在外面，再就是容易来回碰，别扭的很。之前在设备上没少花钱，小光猫下面有介绍，还鼓捣过P2s，但是发热量太高，而且不是太稳定，放在外面都烫手。现在是把光猫塞进去，然后接网线到书房，再用软路由-ap，其他网线都用不上，有些位置信号覆盖也不好。另外就是书房要做改动，不想放那么多设备，客厅大书架下面一层都空着，是个很理想的设备空间，所以想把软路由、NAS、AP全部挪出来放到书架下面。

年前2.5g+万兆的交换机降价，其实就已经心动了，但是也是跟大多数人一样，怕麻烦。

弱电箱是2021年12月买的，然后前段时间买了冲击钻用的凿子套装，上周到货。凿子是买了个4件套，就用了俩，一个尖头的，一个大平铲。



4件套

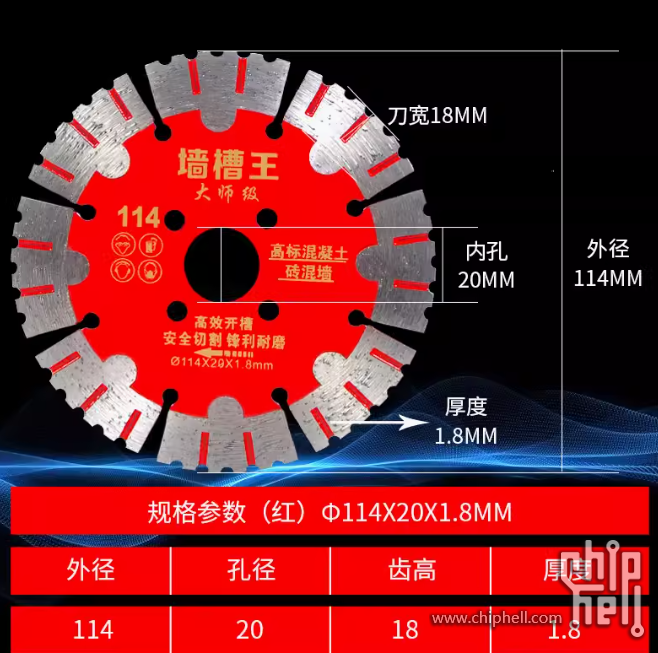

混凝土开槽片，虽然早买好了，但是买大了，买的114，实际角磨机是100的片，又去五金城买了个105的片子。

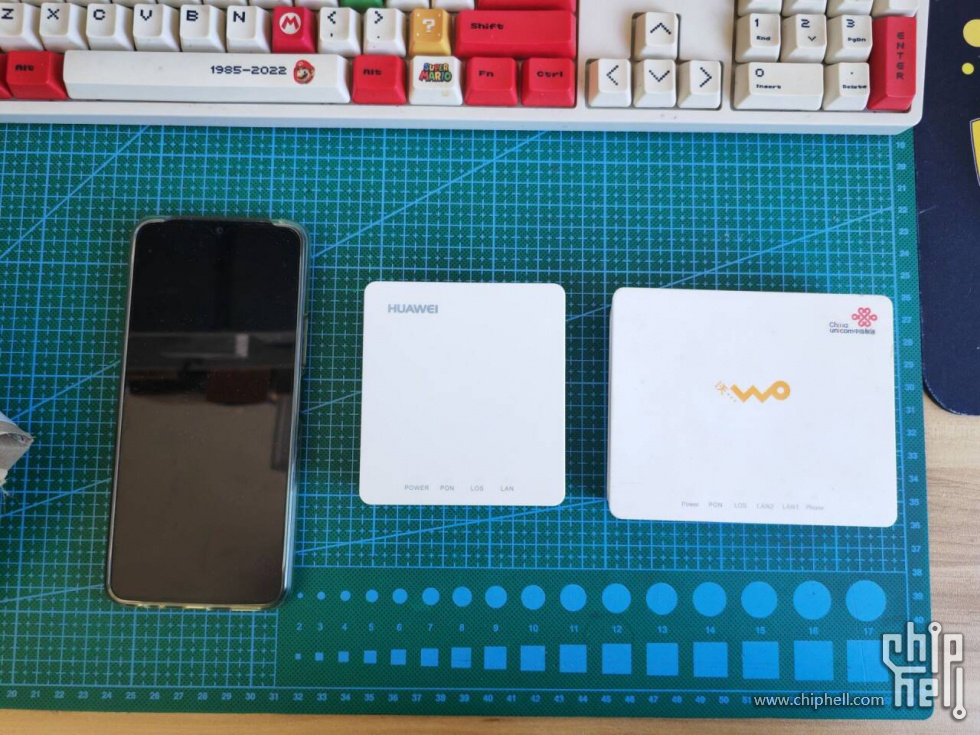

我这个弱电箱小的可怜，下面同一个手机的对比。当时也是买了两个小光猫，都匹配不上，后来喊来联通安装师傅，给他看了下我找的光猫，然后他给找了个同型号已入网的机器，然后又多花一份钱。



用的是右边的光猫，左边光猫是阉割版，功能不全，设置比较困难，但确实体积小，之前宽带论坛上有人用过。




可怜的弱电箱，刚刚好塞进去上图右边的光猫，普通光猫根本进不去。

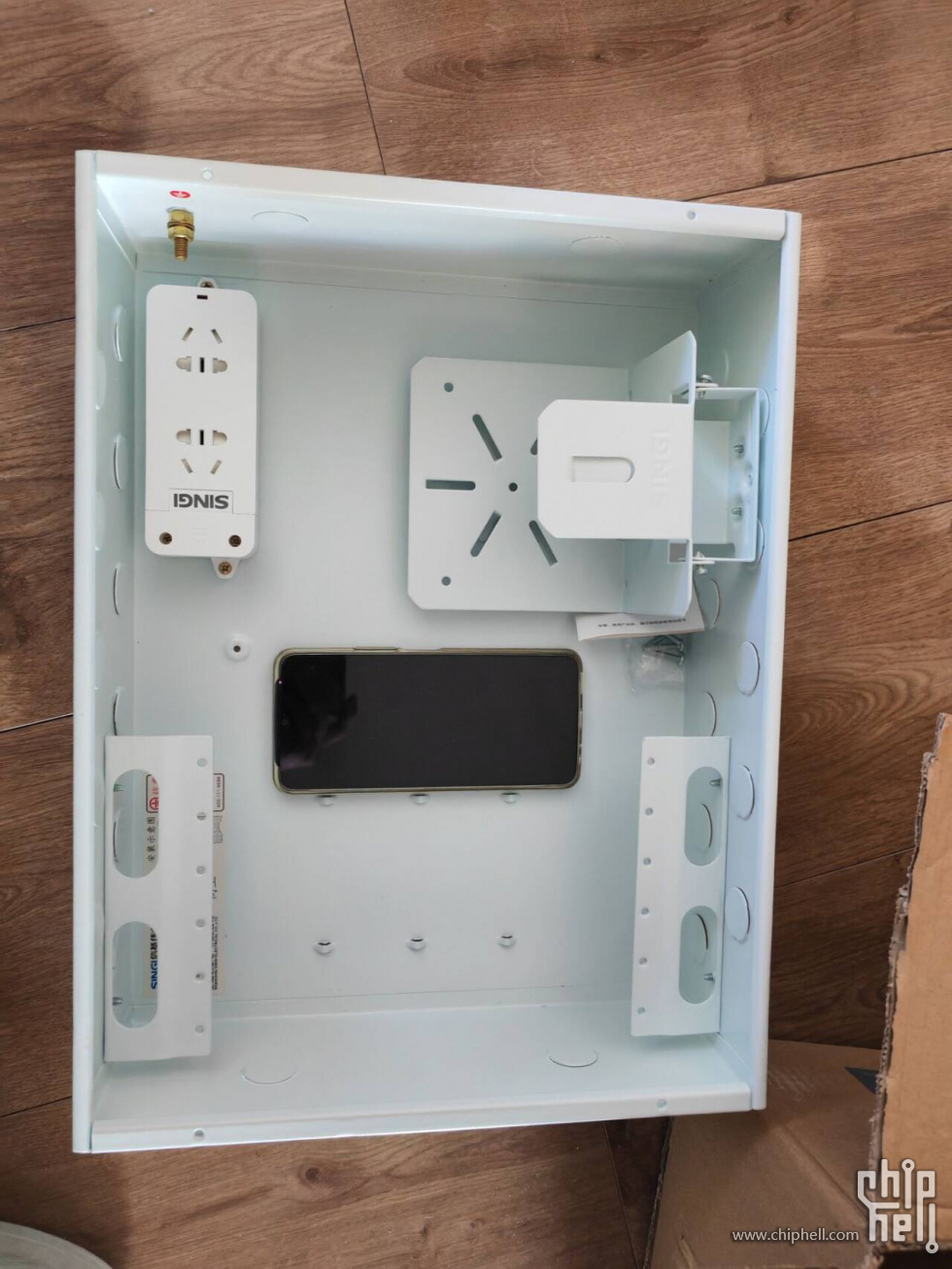

准备换的弱电箱。


说实话，干这个活之前也是做了好久的思想工作，一个是声音大，有可能有人找，再就是砸墙费劲。不过还好，我这个墙是气泡砖，除了表面抹灰那层和砖中间的水泥不好砸，其他都相对轻松。



先做点防护，之前别人剩下的遮盖防尘的塑料纸，贴上了点，不过后来发现贴太少了。




画上线。不过后来发现画小了，我是按照面板内孔画，然后再外放1cm，结果还不够，应该外放2cm。后面又重新划线凿了一圈。




这是凿好放上内盒的样子，本来想弄点拍点，但是凿开了一个是累，再就是满手都是灰，也就没拍，中间来回接送孩子，时间也来不及。墙内箱子是30cm*40cm，凿墙宽度31cm*41cm刚刚好，再大容易漏在面板外面。盒子底部是切了的，方便穿线。深度宽度没问题，盒子能放进去并且比墙面要凹一些，凹个0.5~1cm都行，然后用发泡胶四周都填一下，背后填一部分。我这个打完胶放手，上面会自己掉进去，所以拿螺丝上了两个纸壳挡一下，刚好能跟下面一样凹进去5mm，这样就不用拿手一直扶着，直接等干了就行。




这是装好设备的状态。其他还没搞，因为不确定搞不搞得定，也就都没弄，还按照原来的暂时用着。后面要改下套餐，升级千兆网络，然后搞两个4*2.5g+2*10g的小交换机，再赛个小的软路由，这次放下这些东西绰绰有余了，而且都热量不高也不担心散热问题。




盖上盖子的样子，特意没选金属面板的，因为都太丑了，塑料的相对漂亮，而且有开孔后期可以加个风扇。


以上总共用时3小时，中间光凿墙就凿了1个多小时，到现在还浑身酸疼，工具用的是大有的锂电角磨机+水泥割片，博世的一套插电冲击钻。其实冲击钻凿墙的时候灰尘不是太大，下面做好防护或者干脆粘个大厚袋子直接接走更省事，一开始没想到，后来还是一点一点收拾的。灰尘主要是切割的时候，因为画好线切割槽，凿墙就不会凿坏外面，后期也不用再补墙，省去补腻子、补乳胶漆的麻烦，坏处就是粉尘多，不管是自己搞，还是找师傅来搞，建议是自己买个角磨机吸尘罩，配合个插电的吸尘器，几乎能做到无尘切割。

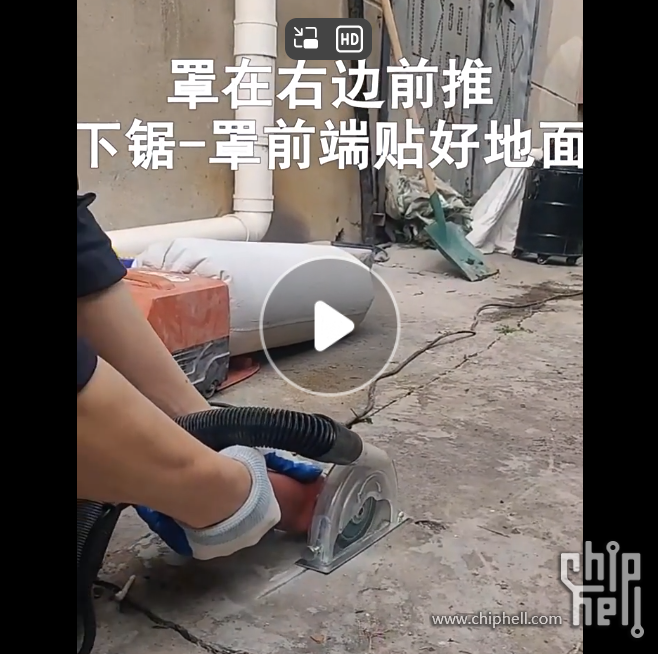

角磨机的除尘罩子。小红书看有用的，而且切割几乎见不到粉尘。


反正大功告成了，网络升级的一大障碍终于扫除了，后面就直接全屋2.5g有线+wifi7覆盖了，基本上wifi跑满2.5g的内网还是没问题的。给坛子里各位被弱电箱卡主的CHHer们做个参考，累确实是累点，但也还好，比穿全屋线轻快一些，反正拿着冲击钻就哐哐一顿锤就行了，也挺解压的，就是垃圾有点多。别看就扩了这点，凿出来的垃圾可不少，家用小垃圾桶大概能装个四五桶。时间上其实挺快的，即便慢慢干，东西准备好半天也搞得定。

不过我这是气泡砖的墙，如果是红砖墙跟这也差不多，但是如果是混凝土墙，那估计能凿一天。不过极少会在混凝土墙留弱电箱的，那估计设计们能被盖楼师傅们骂死了。

gaoyi124

技术了得,技术了得啊

toddler

第一次见这小巧的弱电箱，另外动手能力真的强。

cuixiang

体力活+技术活=牛逼

cl-云翔

这原来的箱子也太小了

sillencehitman

你说的工具我都有，但是从来没干过这种活，感觉家里会很脏很脏

3wtt

弱电箱再向里边压压就就好看了

zhjook

这猫该换了

jiano

sillencehitman 发表于 2024-3-20 10:12
你说的工具我都有，但是从来没干过这种活，感觉家里会很脏很脏

就切割的时候烟尘严重，加上我发的那个除尘罩子用吸尘吸直接吸，几乎无尘了。剩下的就是拿袋子粘在下面接碎砖块。我一开始没想到量那么大就没接，后来手势的时候才反应过来，为啥不直接把袋子粘下面，打碎了直接弄袋子里多省事。

jiano

zhjook 发表于 2024-3-20 10:28
这猫该换了

已经升级千兆了，给配FTTR一拖一，不过我想换回万兆光猫，看看能换的话，直接把FTTR挂咸鱼出了回回血

lizhenbj

楼主厉害，想当年我是凿了两个86的面板。因为这两个面板，买了好几百块的大有机器，哈哈

gladiator

再下一步是不是可以把弱电DC 12V全部统一供电了

jiano

gladiator 发表于 2024-3-20 16:05
再下一步是不是可以把弱电DC 12V全部统一供电了

统一通电没大有必要了，弱电箱机架式的需要配合轨道式交换机，2.5g还没合适的交换机，普通交换机空间上跟机架电源打架。其他样式的也没啥合适的，再就是坏了全崩，还不好找替换。直接换个3位插座，继续各自供电吧，崩1个随便找个电源都行。

jiano

cuixiang 发表于 2024-3-20 08:52
体力活+技术活=牛逼

纯体力活

jiano

toddler 发表于 2024-3-20 00:21
第一次见这小巧的弱电箱，另外动手能力真的强。

没办法，没改过的都这样，所以满小区全是路由光猫扔一地的那种，没地方放啊，而且弱电箱位置，不是在过道就是在客厅沙发，还有在次卧的，都是些没法放柜子的地方，除了扣墙都没别的办法。

飞鞋拍小强

玩角磨机不要带手套，更安全。

海森堡

厉害了，我没这个动手能力。如果是我，我会选择在那里设置个落地架子，把设备都放架子上。。。。。

snakeye

你这还好，我的弱电箱是在承重墙里，想改都没办法

jiano

海森堡 发表于 2024-3-20 16:25
厉害了，我没这个动手能力。如果是我，我会选择在那里设置个落地架子，把设备都放架子上。。。。。 ...

整个小区弱电箱，不是在过道上就是在沙发墙，又或是卧室墙，都是没法放架子的地方。能放架子就不这么费劲砸墙了

jiano

snakeye 发表于 2024-3-20 16:42
你这还好，我的弱电箱是在承重墙里，想改都没办法

也有办法，比我这个费劲点，找师傅自带深切的圆锯机，全部切成小方块，然后再用冲击钻凿就行了，一凿就下来了。那种锯片大点的机器，应该刚好能切到13cm左右，箱子刚好能放得下。

不过坏处是需要加水切，而且锯片前后需要多切一点，换完箱子需要补一下石膏，然后补点漆。如果贴了壁纸之类的就简单了，直接把壁纸或者壁布替换掉。

承重墙工程量有点大，还是从网上找师傅干吧。

snakeye

jiano 发表于 2024-3-20 16:51
也有办法，比我这个费劲点，找师傅自带深切的圆锯机，全部切成小方块，然后再用冲击钻凿就行了，一凿就下 ...

暂时不太想动了，先凑合用，实在装不下了再说

jiano

snakeye 发表于 2024-3-20 17:42
暂时不太想动了，先凑合用，实在装不下了再说

哈哈，我之前也是犹豫了很久，箱子21年就买了，一直没装，那会没啥升级动力，2.5g也不便宜，万兆交换机最便宜都要一千多。今年2.5g+万兆 4+2普遍都搞到200左右，再加上千兆宽带也都便宜了，刚好宽带也到期了，正好一起搞了。要不然还不能动弹。

cuixiang

jiano 发表于 2024-3-20 16:20
没办法，没改过的都这样，所以满小区全是路由光猫扔一地的那种，没地方放啊，而且弱电箱位置，不是在过道 ...

弱电箱里放光猫，再牵网线到主路由器那里去。

shrine

我直接用切割机把这些架子全部给拿掉了，光秃秃的

jiano

cuixiang 发表于 2024-3-20 18:45
弱电箱里放光猫，再牵网线到主路由器那里去。

之前就是这个用法，所以找了好多光猫，才找到两个小型号的，好不容易才塞进去。但问题是所有网络设备只能在路由附近，没法回传，所以所有的网络问题都受限制。

现在是把洞打开 了，然后升级千兆宽带，内网全部升级2.5g，其他网络设备都可以换位置了，布局更好一些。

采花郎

这个弱电箱太小了吧？
能把这些东西塞进去，也是要好好琢磨一番的
无线设备可能会有点尴尬吧
可能搞AC+AP才是好的解决方案

jiano

采花郎 发表于 2024-3-20 23:15
这个弱电箱太小了吧？
能把这些东西塞进去，也是要好好琢磨一番的
无线设备可能会有点尴尬吧

没开之前，只能放个光猫，其他都别想。

AC+AP也考虑过，不合适，俩无线路由就全覆盖了，AC+AP得四五个。

hitere

家里宽带换线最大的难点是墙内的管道

wudity111

老房子，弱电箱都没有，羡慕楼主还能有个改的地方
