水冷小箱~V2版~

fystudio

主要是变更了背板部分，大部分过程省略了，做好就装。。后面准备V3版，在侧背水道进口处再加一个Alphacool小水泵，实现双水泵。。同时再加倍加密侧板水道，等到Ryzen 9 再弄个开盖压一压。。

现在64的FPU测试也是秒破95度。。

刚开始时，只变更了水箱部分，集成了一个7W小水泵，最高2800转速左右，还是挺安静的，但这时水路可能因泵的功率加大，进水口太小，气泡太多了，气泡跑到泵里的爆炸声也太难受了，所以将背板和背水道一起变更了

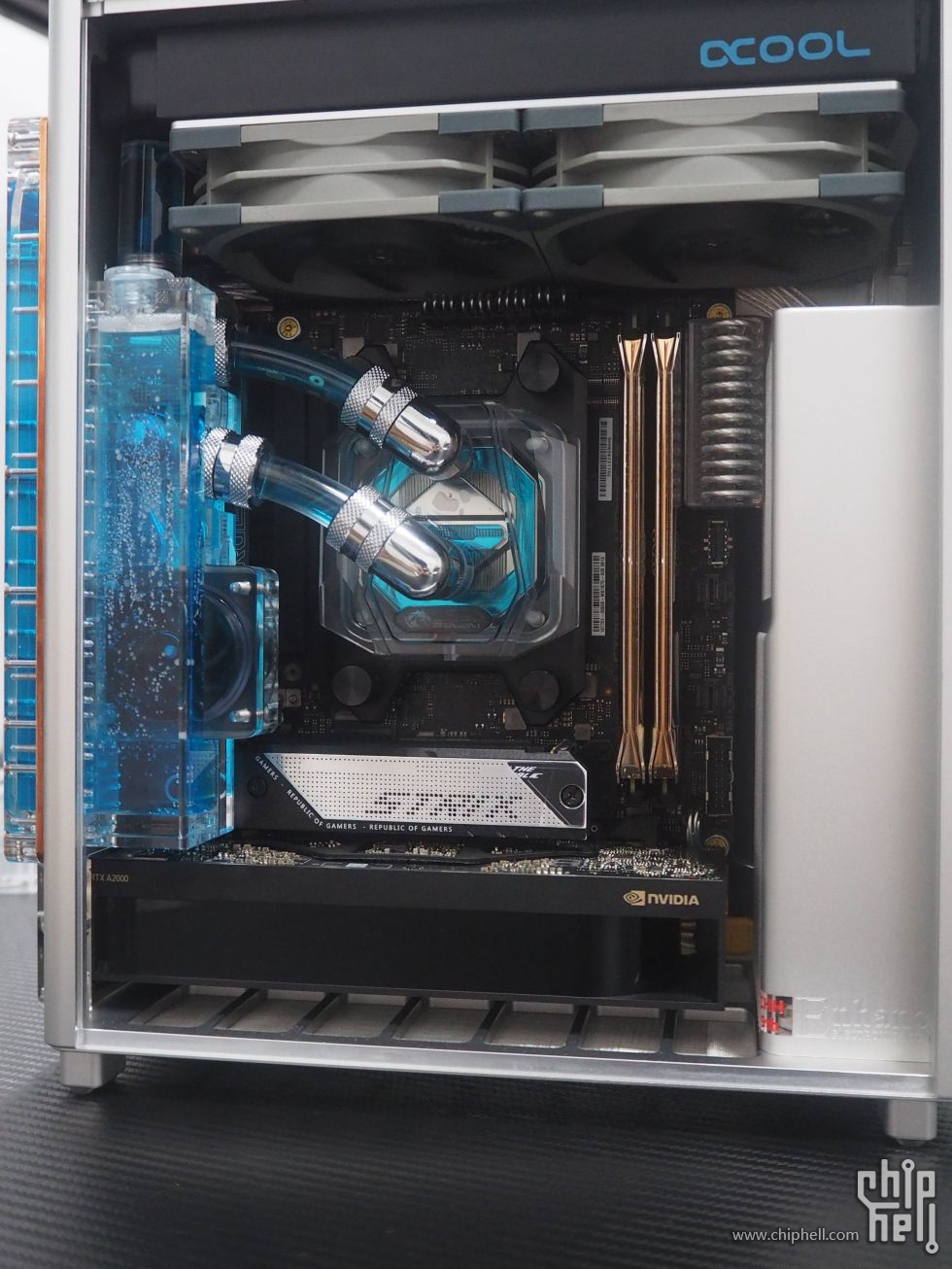

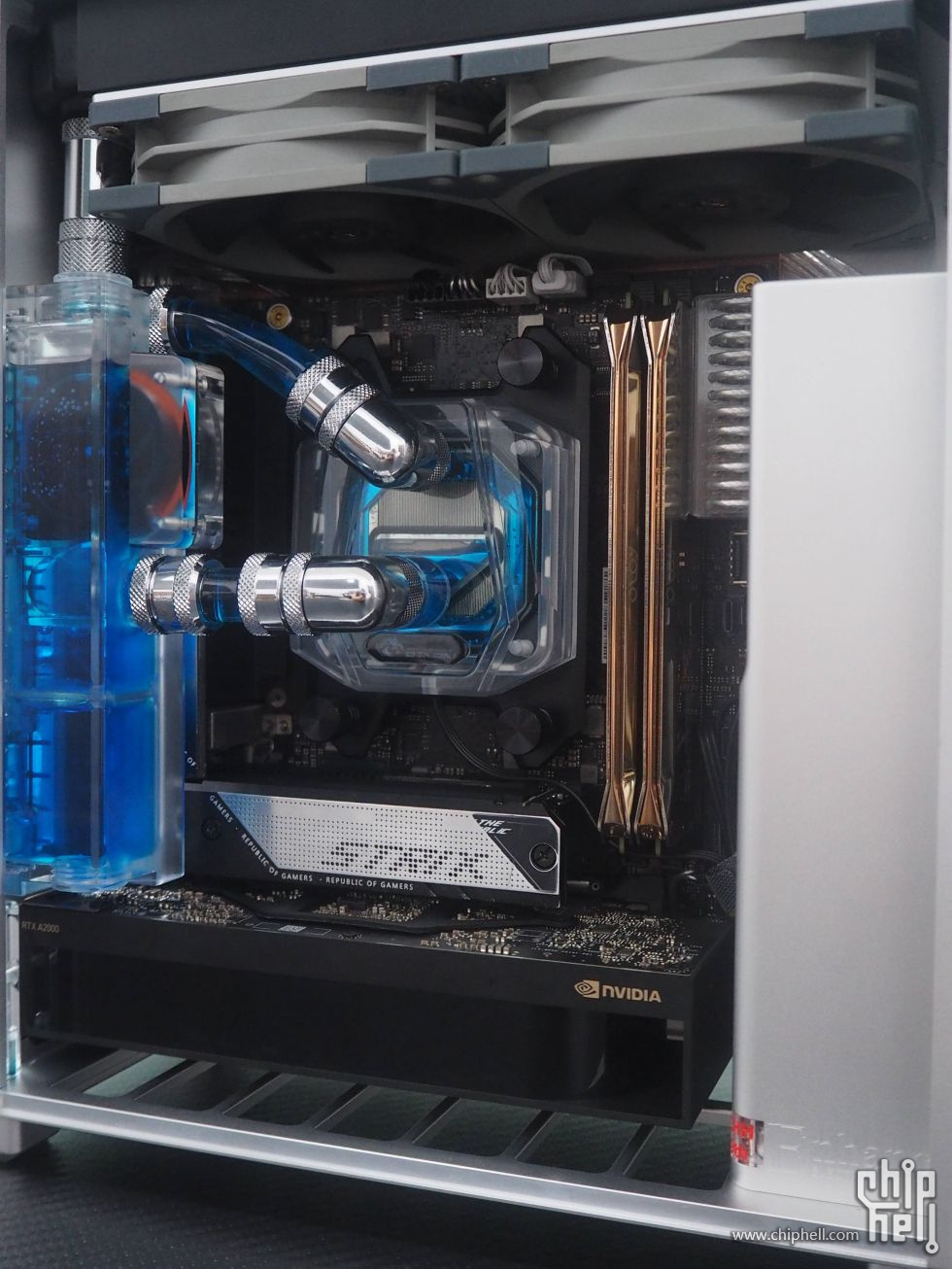

变更前留念照。。

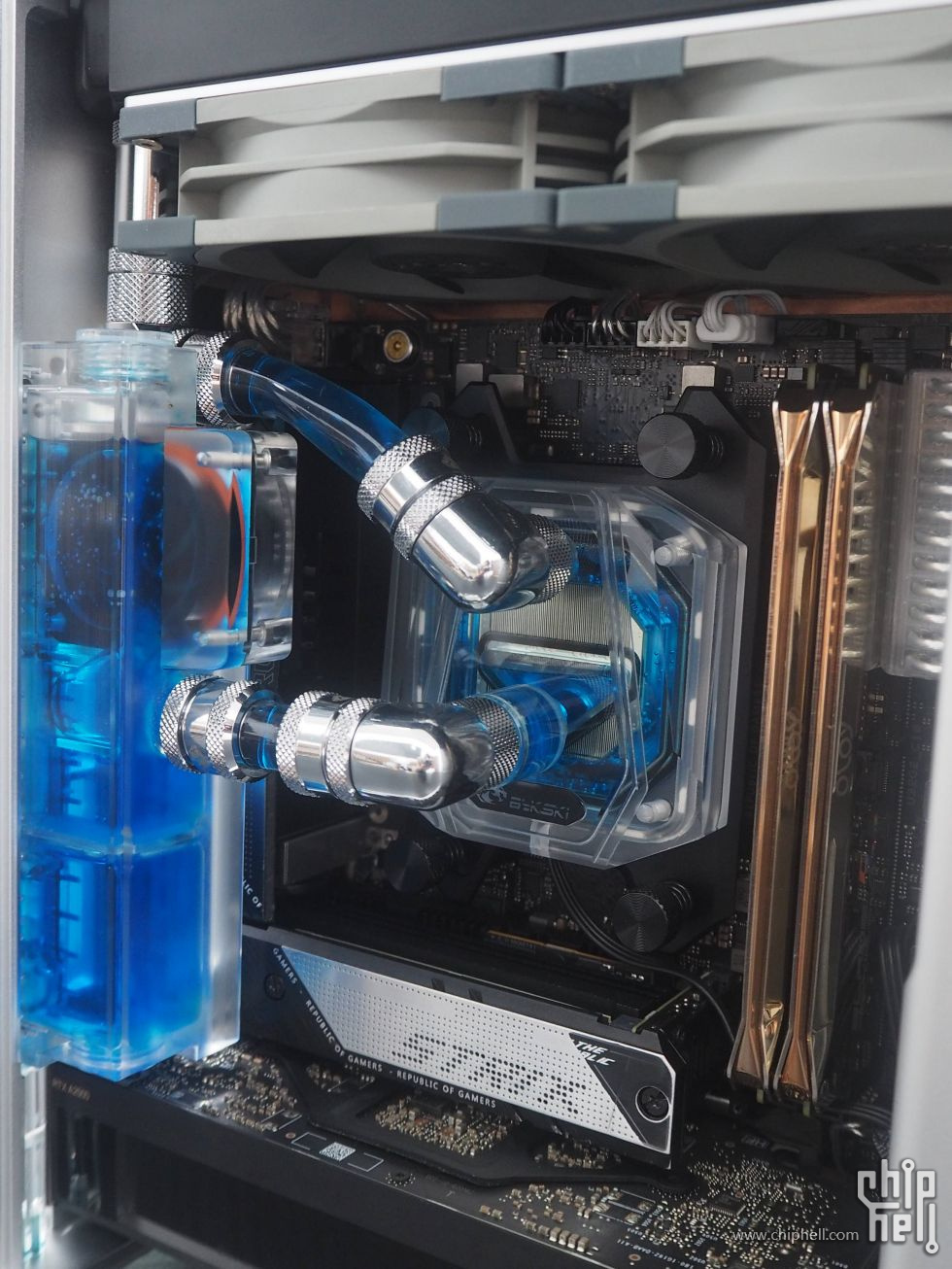

为了方便用了薄软管，最后还是硬管弯得才行

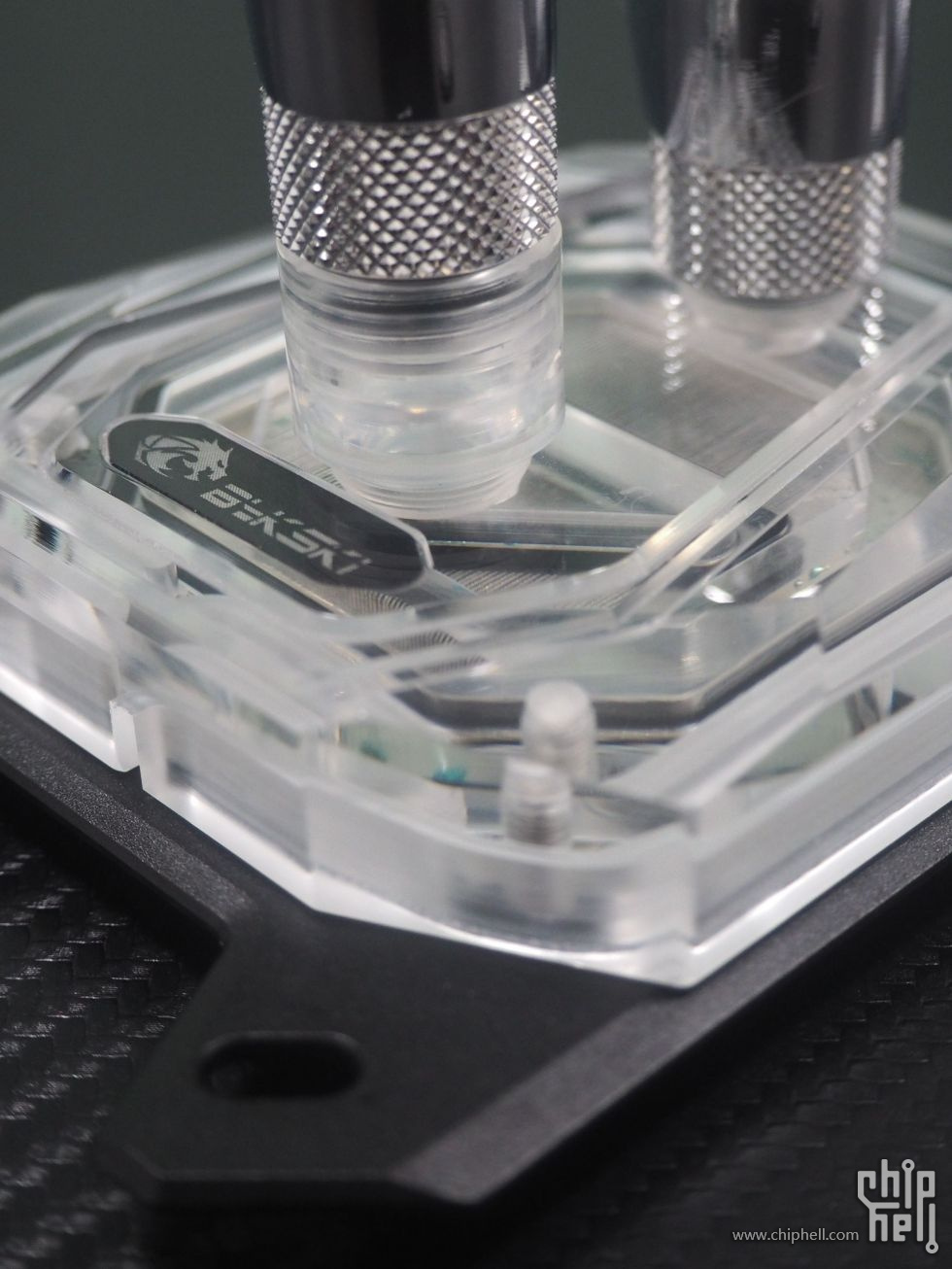

硬管和冷头，另外做了亚克力两个延长座

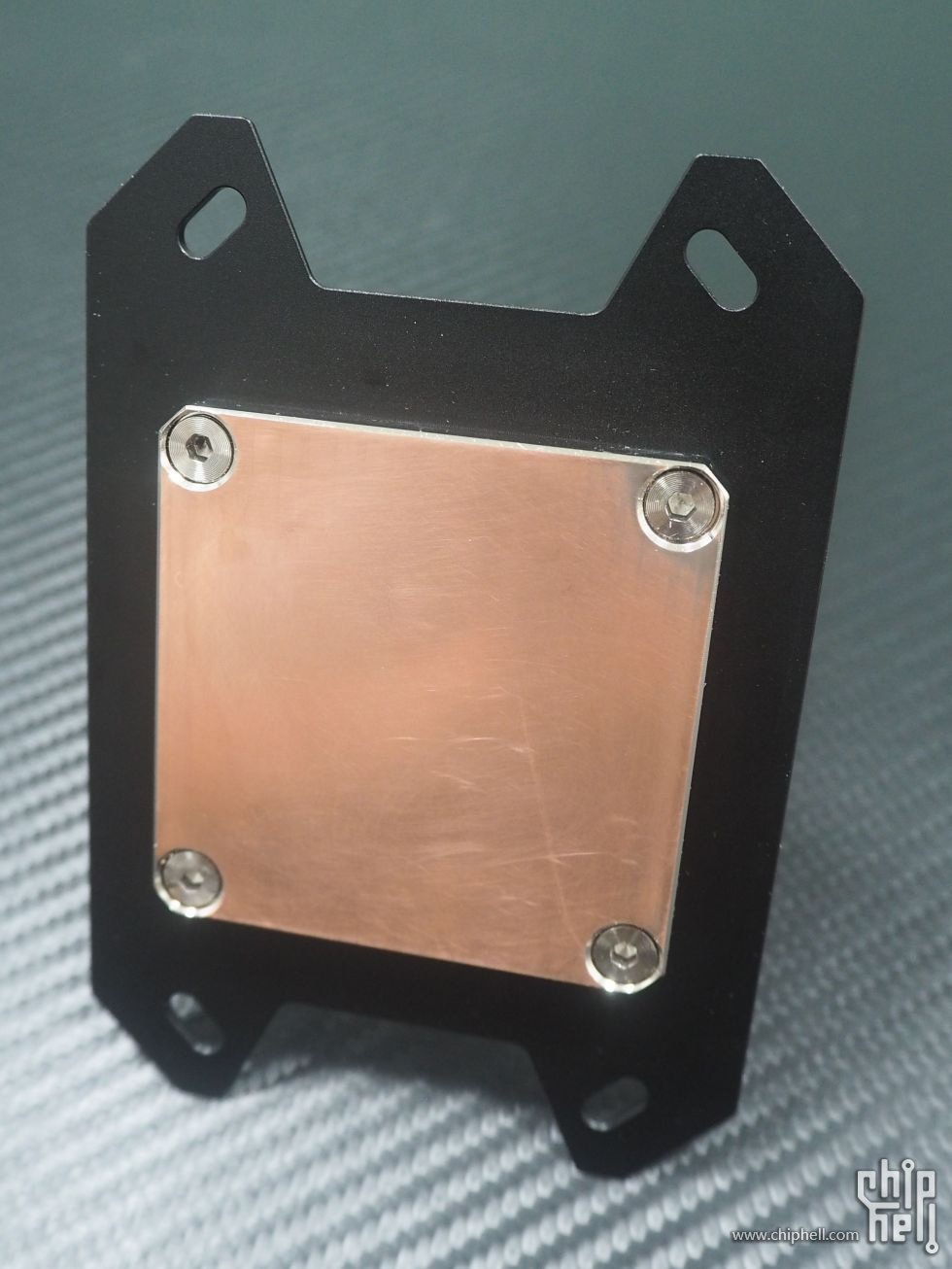

冷头底也重新铣平了一下，但感觉对温度没影响。。

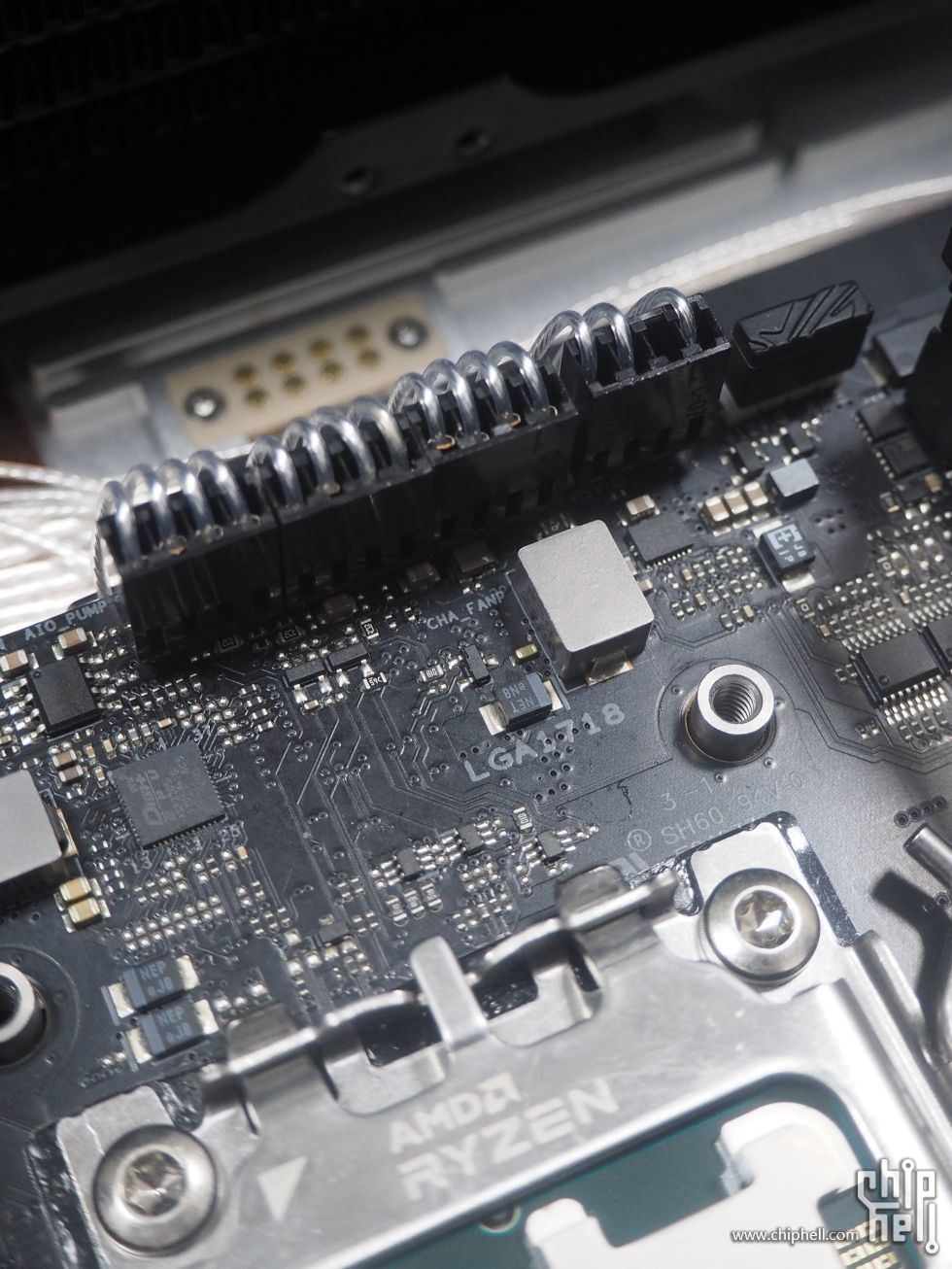

风扇4PIN处也统一用定制线改了，RBG 3PIN的接头也弄成了风扇一样统一的接口。。（风扇4PIN座铣了一个方口来放5V RGB的三针）

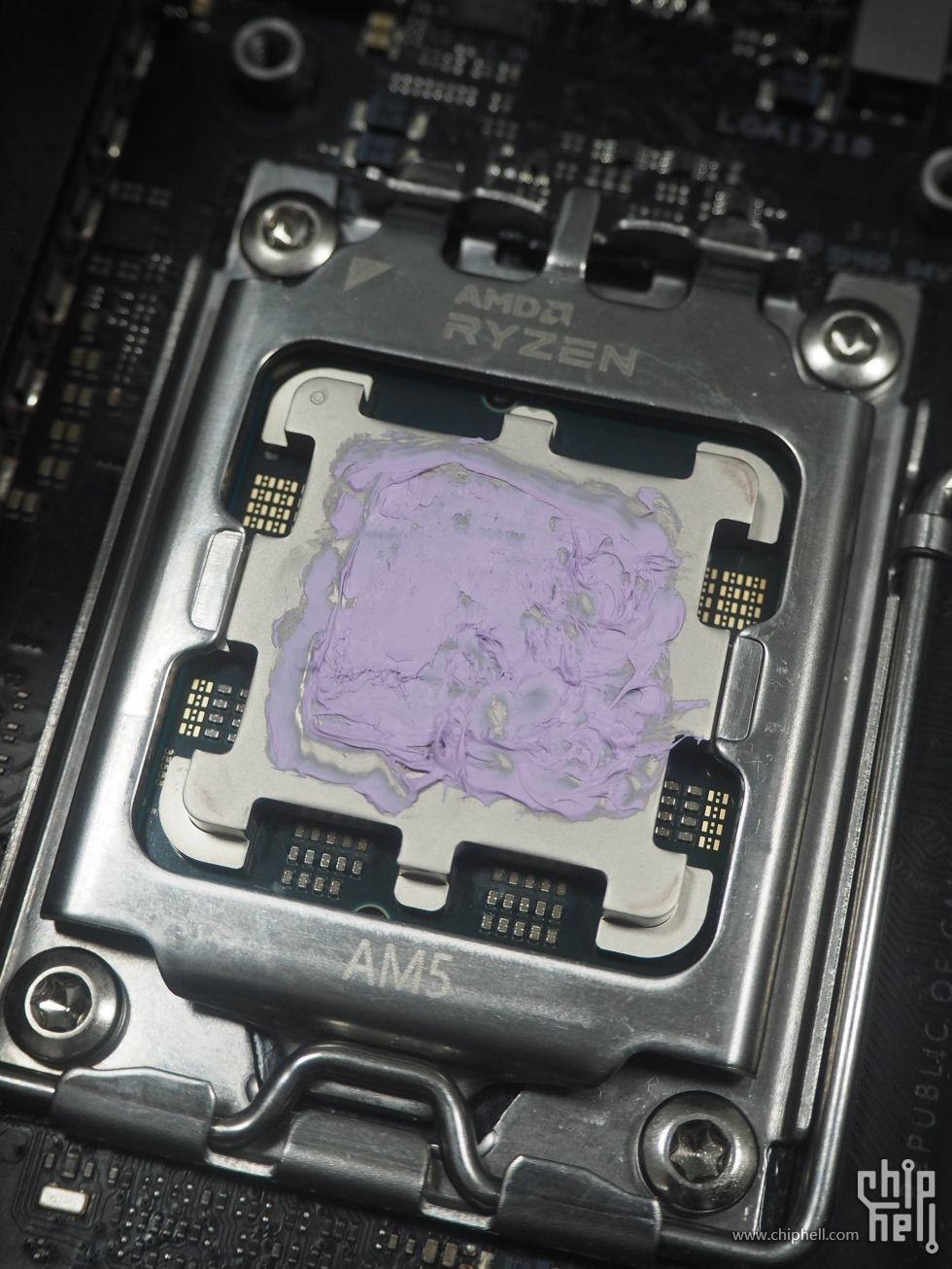

CPU上了紫色的硅脂。。


当时买一体水送的

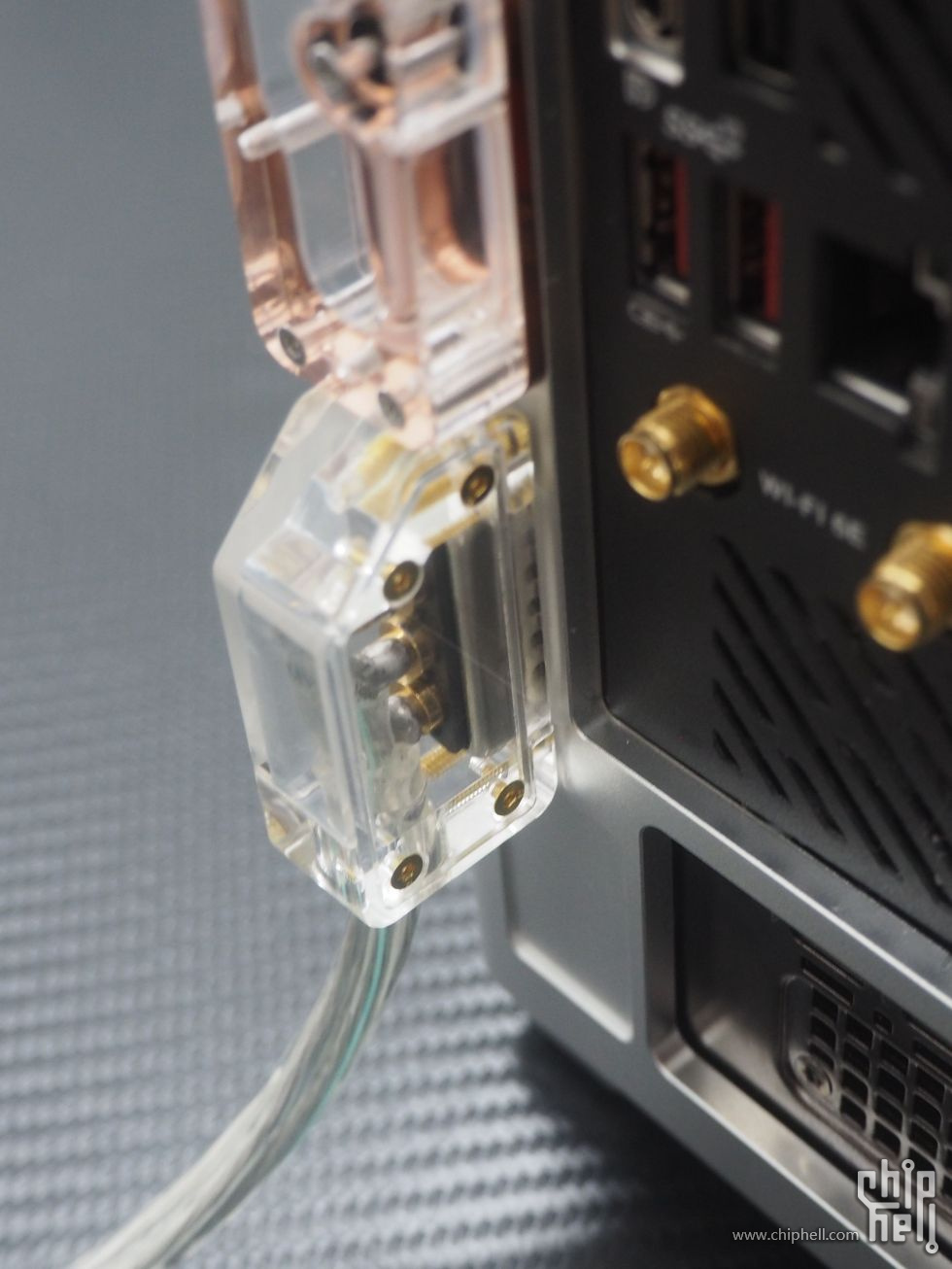

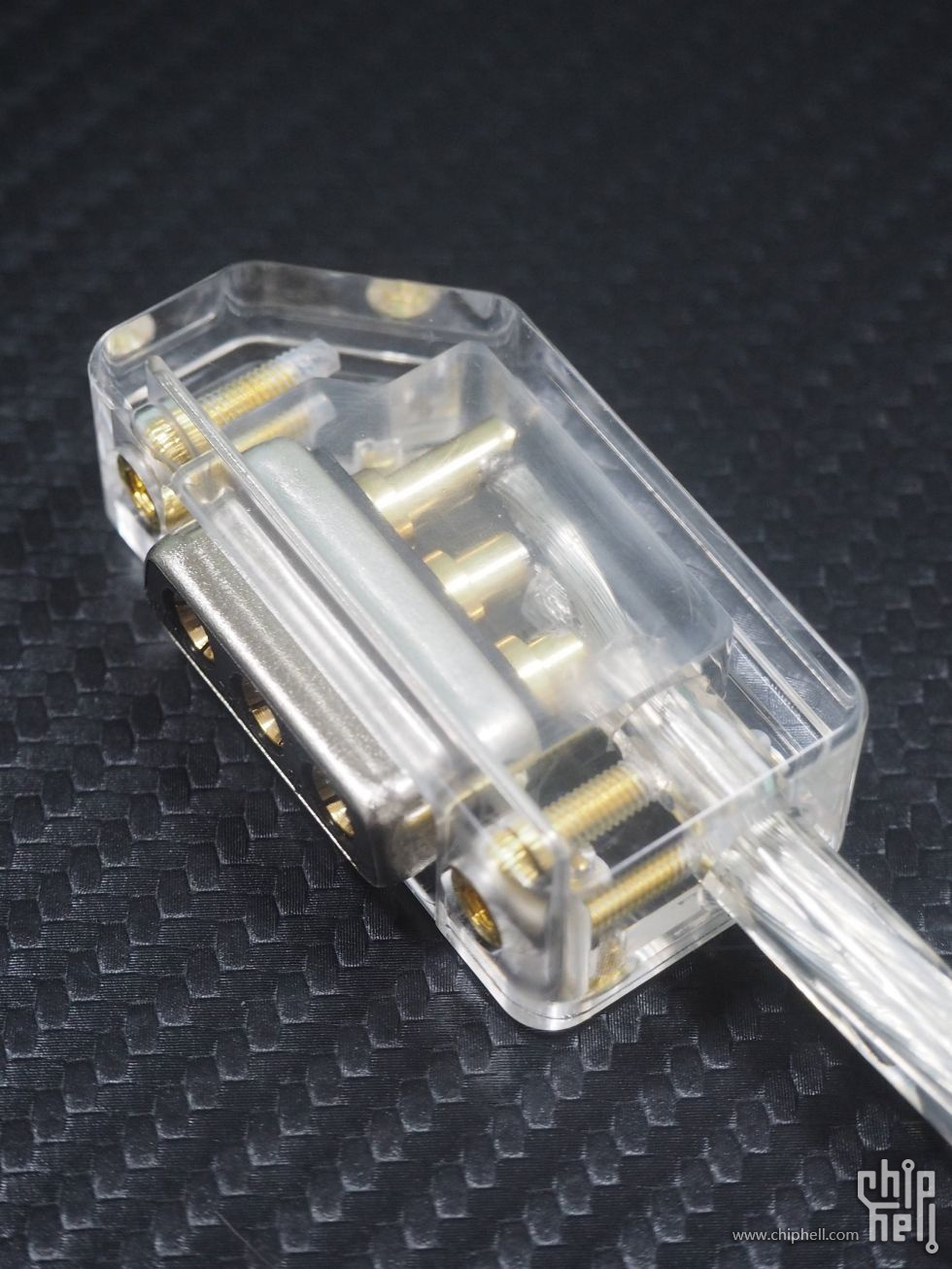

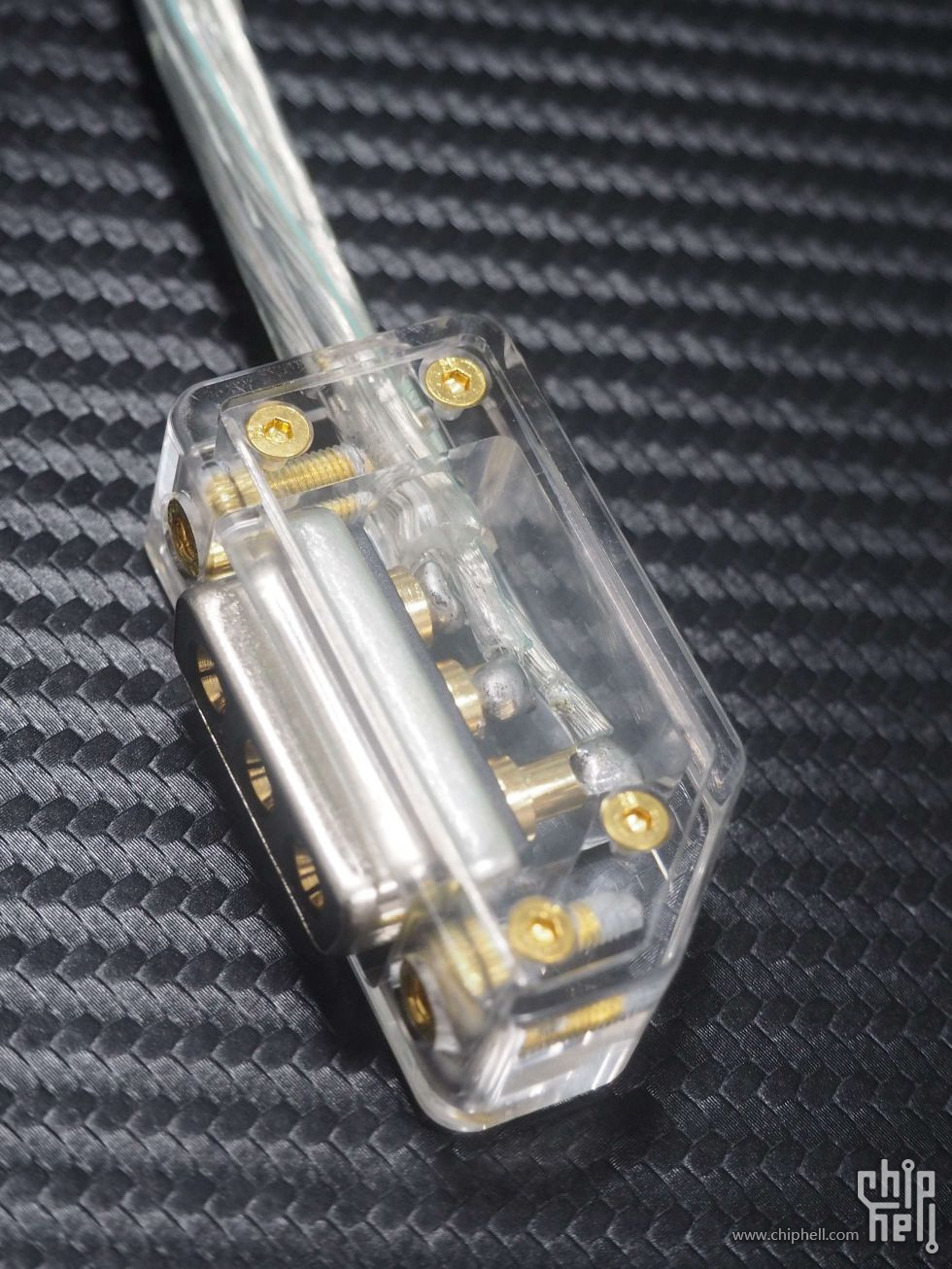

重新定做了电源线










背后的标牌

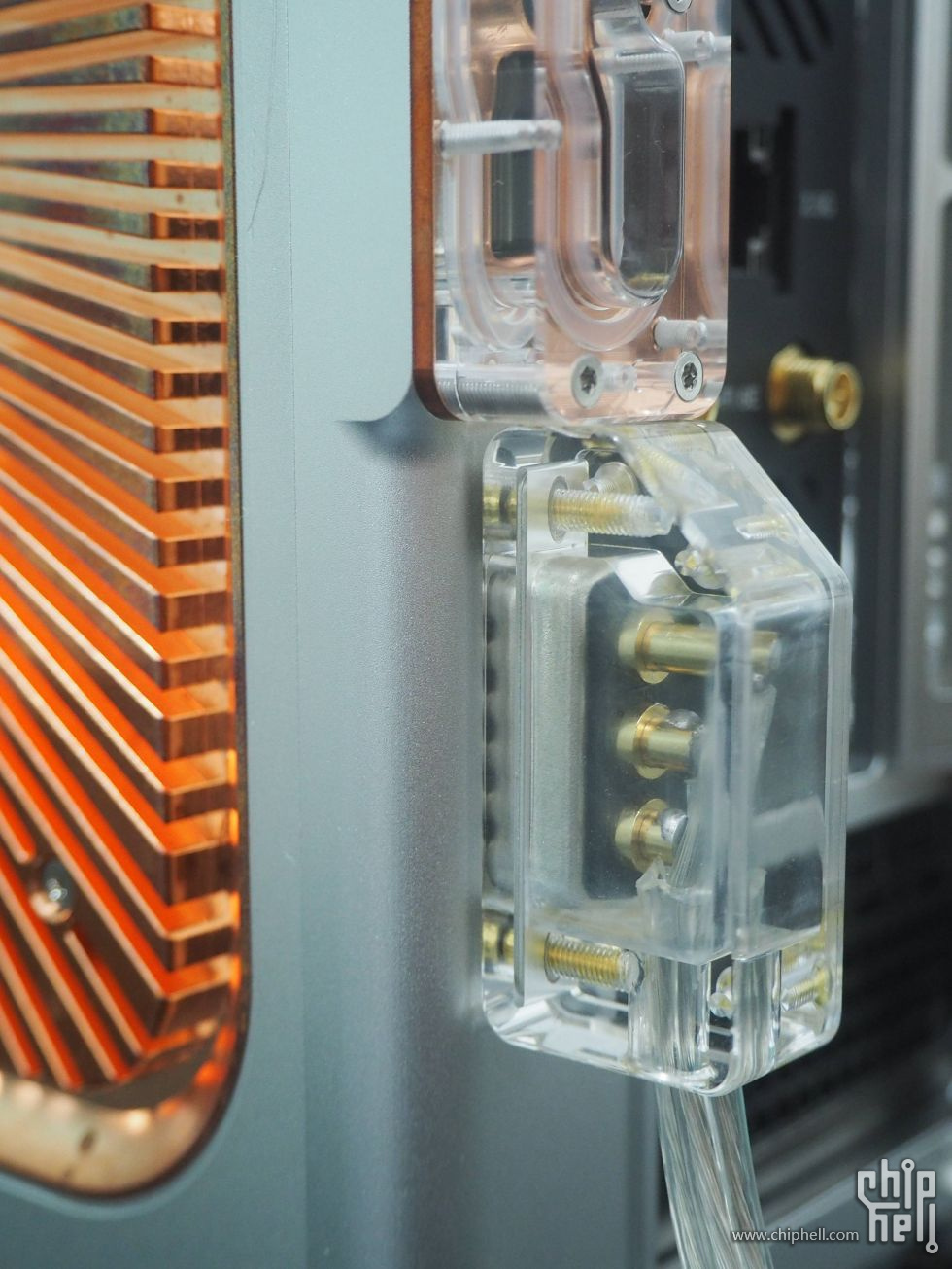

排水口弄到后面了，换液就不会湿到内部了，同时弄了个堵口结构，过滤也弄到背水道了，方便排出杂质。。

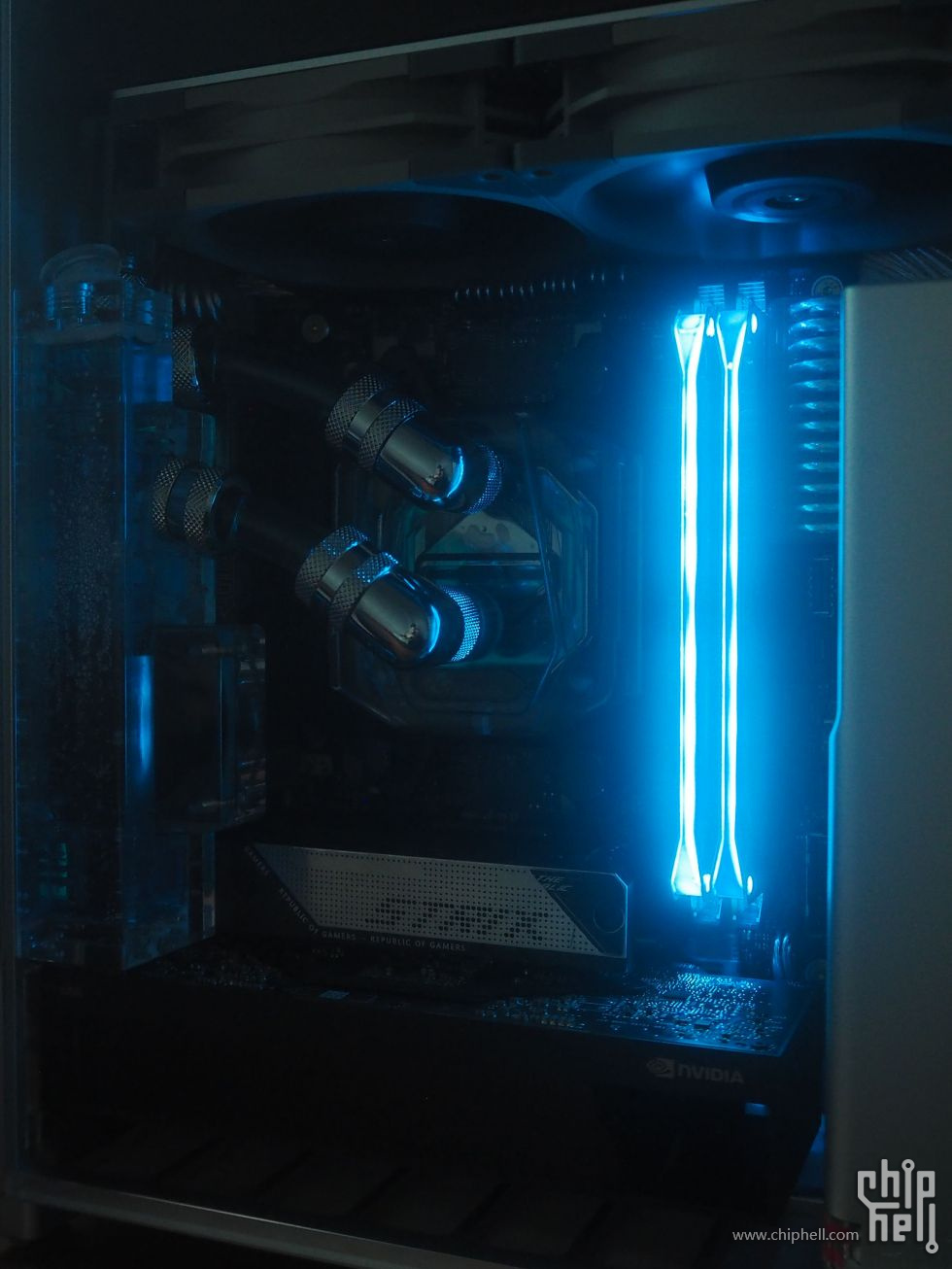

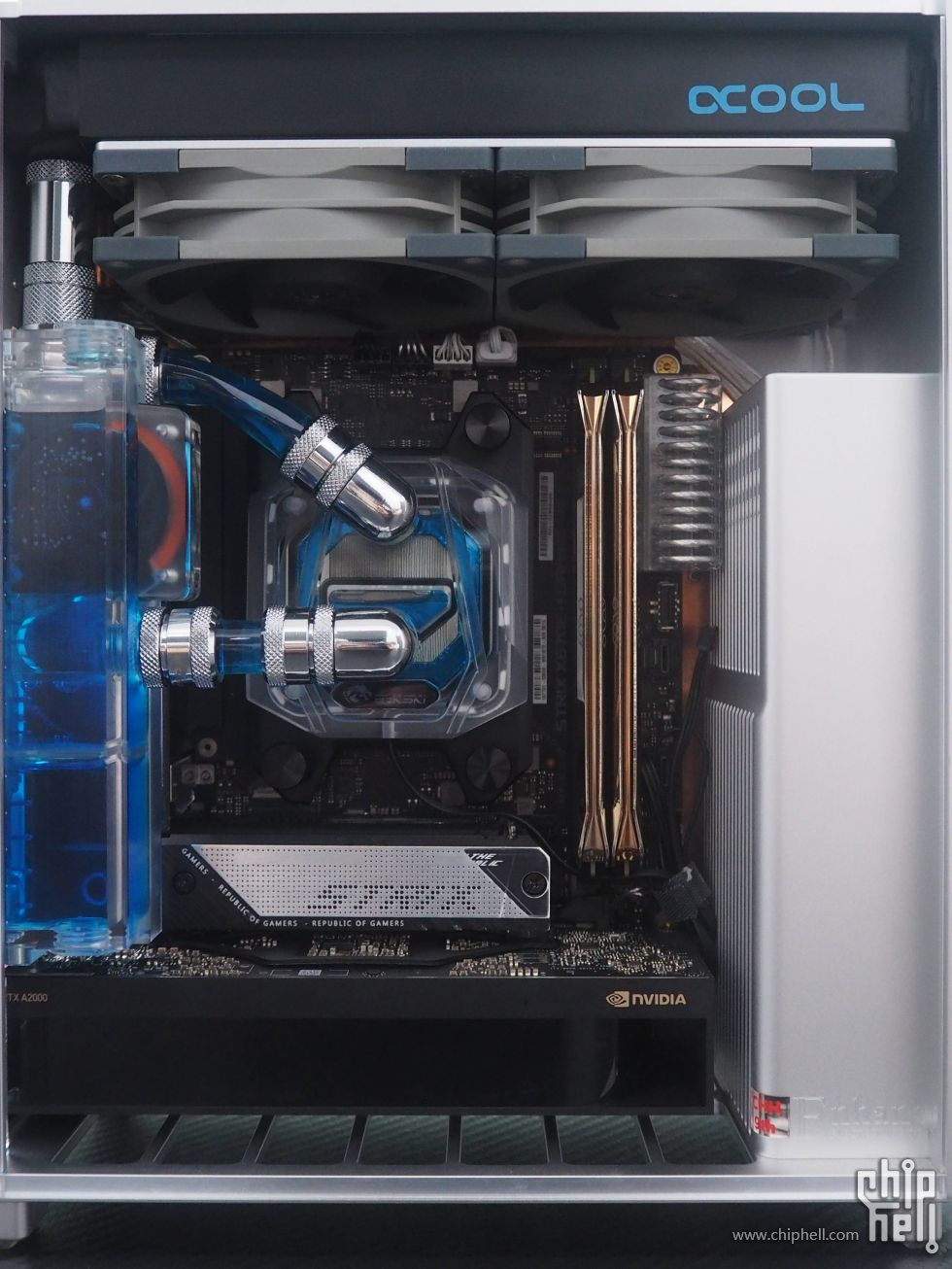

换成了蓝灯。。









过几天看水泡能消失不。。


完了~

继续V3~~

fystudio

gbawrc 发表于 2024-5-2 21:29
硅脂像香芋冰激凌一样

同感，第一次看到这种色的硅脂。。

Ghoul834629

机箱整体高度 多高啊

fystudio

Ghoul834629 发表于 2024-5-2 21:50
机箱整体高度 多高啊

不含脚，大概273mm左右吧

Wolverine

看完硅脂饿了...

落寞之心

CPU冷头的镍不会是自己镀得吧

Mashiro_plan_C

楼主自己有CNC吗好折腾

StevenG

如果不介意噪音，还能改机箱高度的话，这俩羸弱的8cm换成三洋的，会有奇效

fystudio

落寞之心 发表于 2024-5-2 22:51
CPU冷头的镍不会是自己镀得吧

不是。。我是破坏的，原来是有银色电镀层的，后面弄掉露出铜色。。

fystudio

Mashiro_plan_C 发表于 2024-5-2 23:56
楼主自己有CNC吗好折腾

有的，所以能这么折腾。。

fystudio

StevenG 发表于 2024-5-3 08:28
如果不介意噪音，还能改机箱高度的话，这俩羸弱的8cm换成三洋的，会有奇效 ...

上面是9cm的，三洋的这么利害，早已有所听闻，有空试试，然后改掉外风扇框

Mashiro_plan_C

fystudio 发表于 2024-5-3 14:50
有的，所以能这么折腾。。

太羡慕了加工费怎么收

hoongyin07

老哥来个整体照

烟花易冷

请教下什么机箱

mkkkno1

帅的，很羡慕呀

fystudio

Mashiro_plan_C 发表于 2024-5-3 16:26
太羡慕了加工费怎么收

这种定制也没没什么标准。。。一般一小件100多吧。。

fystudio

hoongyin07 发表于 2024-5-3 17:41
老哥来个整体照

看机王发的，那个全照。。。https://www.chiphell.com/thread-2582009-1-1.html

fystudio

烟花易冷 发表于 2024-5-3 18:15
请教下什么机箱

人个定制的。。

fystudio

。。发错了

fystudio

mkkkno1 发表于 2024-5-3 19:01
帅的，很羡慕呀

谢谢羡慕啊。。就是发贴让大家羡慕一下。。

俊华V网络

这个是自己弄的？

acethical

艺术品

fystudio

俊华V网络 发表于 2024-5-4 16:06
这个是自己弄的？

是呢~~
