Asua Z170-WS 刷Bios 支持8、9代CPU

草重田土 · 发表于 2024-5-9 00:28

今天无意间翻到这块老主板，想做一台all in one。

看到网上有好多文章称魔改Bios可支持8、9代CPU和志强V5、V6。

于是乎我就魔改了Bios，但网上又说需要屏蔽CPU的触电，要不然会烧CPU。

所以想请教论坛大神指点一下！

刷魔改Bios后，上8、9代或志强V5、V6CPU，是否需要屏蔽CPU触点？

如果需要屏蔽CPU触点，有没有其他完美的解决方案解决屏蔽问题？

网上关于Z170-WS主板的信息实在是太少了！

麻烦各位群友帮忙看下，我的帖子是否违规，如有问题请及时联系我删帖！

谢谢大家！

ljy1414 · 发表于 2024-5-9 06:48

本帖最后由 ljy1414 于 2024-5-9 07:11 编辑

**请自备钛合金高架踢或是高速国际机场**

https://www.sendspace.com/file/ntv4hh
此bios若要上8、9代正式版或是CC150，需要屏蔽跟短接针脚
如果要上TB卖的魔改U，不用屏蔽或是短接任何针脚
请用usbflashback功能刷入，常规更新方式会卡自效验过不去无法刷入

还是那句话，刷机有风险，本人只是负责协助修改bios并且上传，若有任何问题一律不负责任

InuYasha · 发表于 2024-5-9 06:56

ljy1414 · 发表于 2024-5-9 07:04

**请自备钛合金高架踢或是高速国际机场**

https://www.sendspace.com/file/c06sqr

这是在二楼bios上新增了Resizable BAR dxe模块
下载回来后改名Z170WS，同样用usbflashback功能刷入，不改文件名无法刷入
刷完之后进入bios，4G decoding is enabled and CSM is off，
重启进入系统后，下载ReBarState.exe，输入32之后再次重启电脑
https://github.com/xCuri0/ReBarU ... /0.3/ReBarState.exe

ljy1414 · 发表于 2024-5-9 07:10

InuYasha 发表于 2024-5-9 06:56

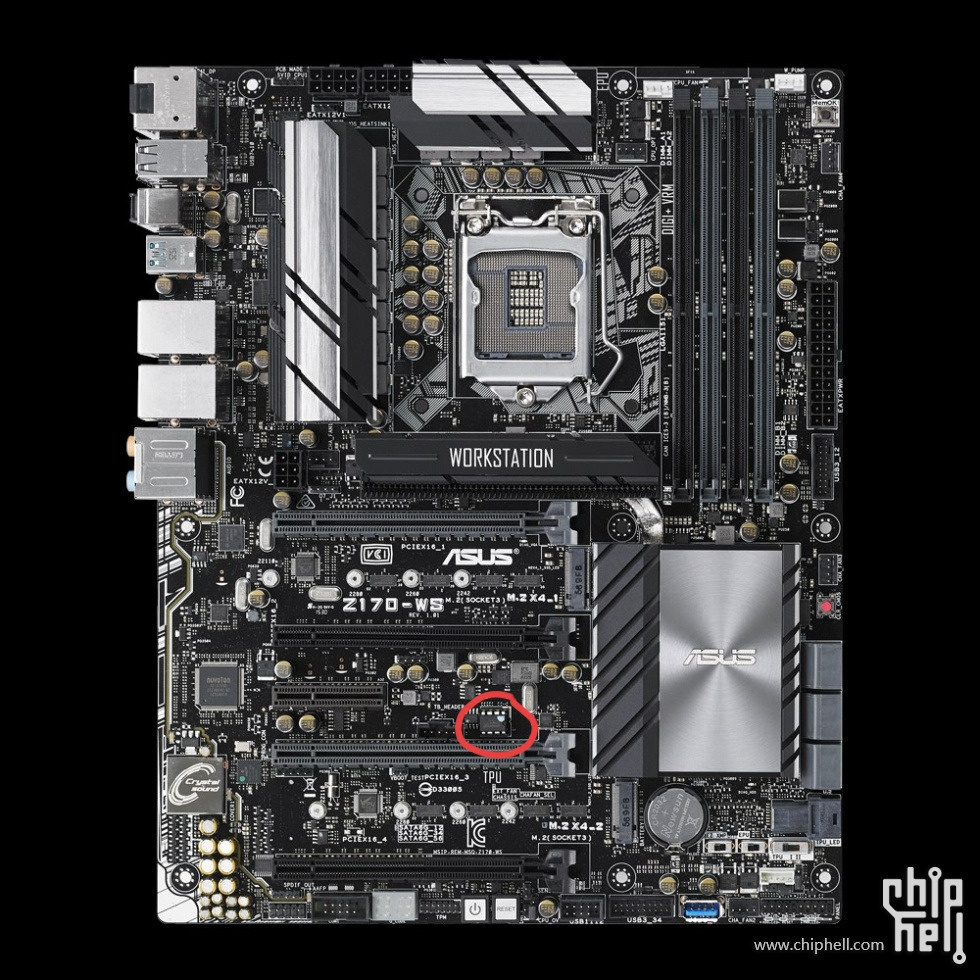

是我眼瞎了，没想到会在pcie槽附近
但是要让lz动用烧录器备份mac跟uuid，不知道lz行不行

草重田土 · 发表于 2024-5-9 08:19

ljy1414 发表于 2024-5-9 07:10
是我眼瞎了，没想到会在pcie槽附近
但是要让lz动用烧录器备份mac跟uuid，不知道lz行不行
...

感谢大神回复，我现在有CH341。相关知识还在学习中。如果仍需要屏蔽CPU针脚的话，我就不准备折腾了。请问志强E3也需要屏蔽吗？

InuYasha · 发表于 2024-5-9 08:23

草重田土发表于 2024-5-9 08:19
感谢大神回复，我现在有CH341。相关知识还在学习中。如果仍需要屏蔽CPU针脚的话，我就不准备折腾了。请问 ...

E3 v5 v6不用，E21xx E22xx要屏蔽

nn1122 · 发表于 2024-5-9 08:28

本帖最后由 nn1122 于 2024-5-9 08:30 编辑

100/200系列主板上八九代非B0步进（6核以及8核），都需要屏蔽和短接触点，志强V5/V6是7代B0步进不需要，按照我这个完全没问题

unlock · 发表于 2024-5-9 09:48

这个屏蔽

ppjack · 发表于 2024-5-9 10:34

I3 8100不用好像。

草重田土 · 发表于 2024-5-9 11:01

InuYasha 发表于 2024-5-9 08:23
E3 v5 v6不用，E21xx E22xx要屏蔽

那我就老实的买个V6志强用吧！我不敢屏蔽针脚！谢谢大神解答！

草重田土 · 发表于 2024-5-9 11:02

nn1122 发表于 2024-5-9 08:28
100/200系列主板上八九代非B0步进（6核以及8核），都需要屏蔽和短接触点，志强V5/V6是7代B0步进不需要，按 ...

在smxdiy看到了屏蔽针脚示意图。不敢尝试，还是买个志强用吧！谢谢大神解答！

草重田土 · 发表于 2024-5-9 11:02

ppjack 发表于 2024-5-9 10:34
I3 8100不用好像。

不敢赌！怕烧了！

草重田土 · 发表于 2024-5-9 11:04

unlock 发表于 2024-5-9 09:48
这个屏蔽

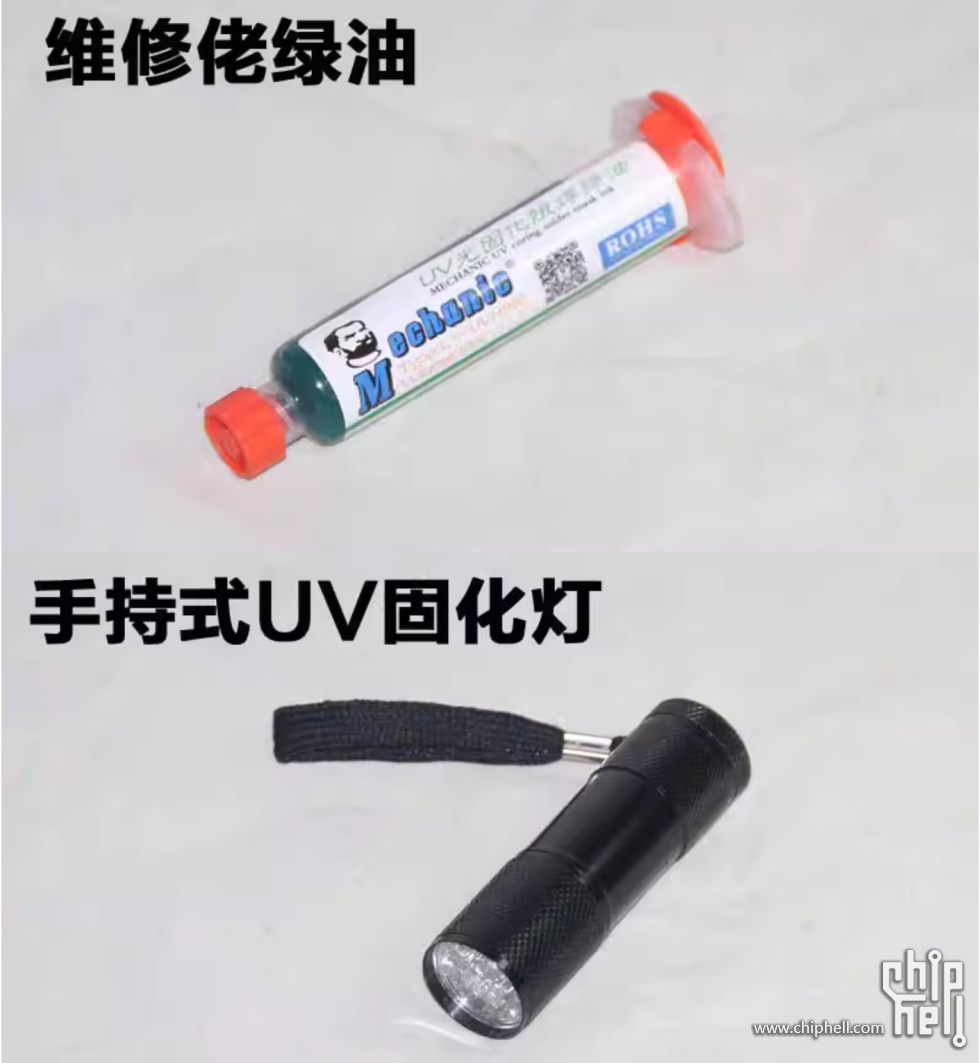

刚开始我确实有这个想法！我怕压上散热后针脚座把绿油刮开！

不准备折腾8.9屏蔽U了！

谢谢大神解答！

翰墨留香 · 发表于 2024-5-9 11:05

懒得屏蔽就买个魔改U，便宜稳定（推荐QTJ1）

unlock · 发表于 2024-5-9 15:10

草重田土发表于 2024-5-9 11:04
刚开始我确实有这个想法！我怕压上散热后针脚座把绿油刮开！

不准备折腾8.9屏蔽U了！

根本不可能刮开，我在8100上试过 B150+8100 绿油固化压上去一点印子都没有，后面8100放到B365上用我把他扣下来都费劲

ty11 · 发表于 2024-5-9 16:05

nn1122 发表于 2024-5-9 08:28
100/200系列主板上八九代非B0步进（6核以及8核），都需要屏蔽和短接触点，志强V5/V6是7代B0步进不需要，按 ...

这白色是做标记的，还是用的什么屏蔽材料？

jimixiaozi · 发表于 2024-5-9 16:21

ty11 发表于 2024-5-9 16:05
这白色是做标记的，还是用的什么屏蔽材料？

白色部分需要绝缘材料铜箔部分需要导电材料

nn1122 · 发表于 2024-5-9 16:23

ty11 发表于 2024-5-9 16:05
这白色是做标记的，还是用的什么屏蔽材料？

屏蔽材料，就是普通标签打印机的那个纸，1厘米宽的那种，作为屏蔽材料很安全，我都用了五六年了，另外还可以贴到CPU两侧当护舒宝，免压痕二手好出手，独家秘籍都告诉你了

ty11 · 发表于 2024-5-9 18:58

nn1122 发表于 2024-5-9 16:23
屏蔽材料，就是普通标签打印机的那个纸，1厘米宽的那种，作为屏蔽材料很安全，我都用了五六年了，另外还 ...

不好意思，不太明白，是直接贴针脚上？那CPU装底座上的时侯，这些屏蔽的针脚不进入底座？

nn1122 · 发表于 2024-5-9 19:58

ty11 发表于 2024-5-9 18:58
不好意思，不太明白，是直接贴针脚上？那CPU装底座上的时侯，这些屏蔽的针脚不进入底座？

...

当然是贴在CPU触点上啊

ty11 · 发表于 2024-5-9 21:05

nn1122 发表于 2024-5-9 19:58
当然是贴在CPU触点上啊

明白了，好久没装机。

CRazy-牛牛 · 发表于 2024-5-9 21:07

翰墨留香发表于 2024-5-9 11:05
懒得屏蔽就买个魔改U，便宜稳定（推荐QTJ1）

推荐正式版E2286M

逺行 · 发表于 2024-5-9 21:39

上改好的E2286M

草重田土 · 发表于 2024-5-9 21:53

这张图是从一个国外论坛下载，希望对大家有所帮助！

幻月 · 发表于 2024-5-9 22:30

还有CC150这颗U，功耗低，但要屏蔽触点，不需要核显的可以考虑

草重田土 · 发表于 2024-5-9 22:41

幻月发表于 2024-5-9 22:30
还有CC150这颗U，功耗低，但要屏蔽触点，不需要核显的可以考虑

已经考虑这颗U，现在好像320左右！但是没有完美方案以前，不准备折腾屏蔽。

丑牛宝贝 · 发表于 2024-5-10 14:20

好帖必顶

nihaoalaoyang · 发表于 2024-5-11 06:27

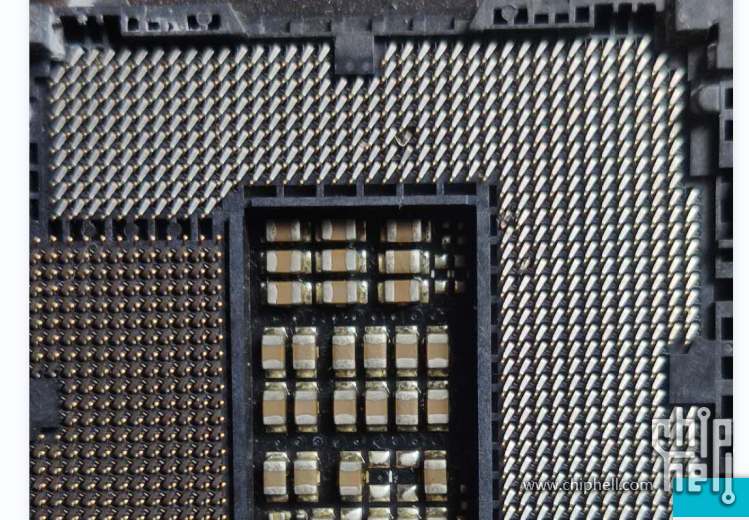

我试过了实际可行

nihaoalaoyang · 发表于 2024-5-11 06:31

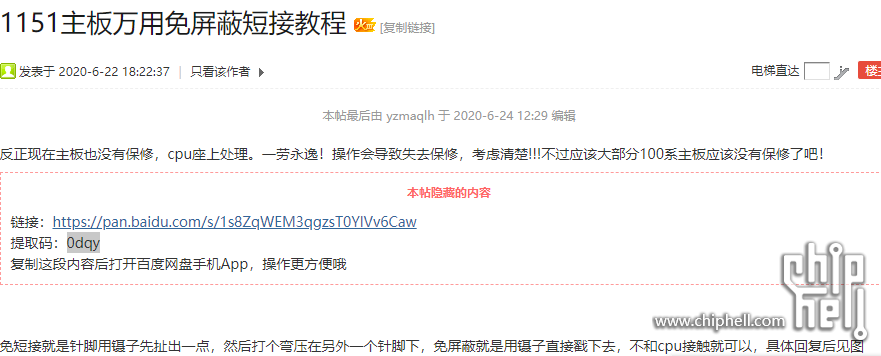

唯一缺点虽然不要屏蔽cpu但要改主板，但该过后一劳永逸
