AMD 便携小钢炮：蓝宝石B650I+6750GRE+九州风神CH160装机测试

glb1031

这还是今年一个ITX 电脑主机，这里跟大家分享一台3A 配置的AMD 主机装机方案。配置方面尝试了蓝宝石的NITRO+ B650I WiFi 超白金主板搭配蓝宝石 RX6750GRE 10G 白金版以及AMD R5 7600X处理器的组合，处理器方面也可以尝试7500F。机箱选择的是最近话题度蛮高的九州风神 CH160 ITX 机箱，这款机箱体积不过16.5L ，外观上相比传统ITX 机箱会有一些略宽。但是这样的好处也是很多，这样的设计也让玩家可以选择全塔的风冷散热器而且对于整体配置并不会有太多要求。其他配置可以参考一下下面配置单。




配置单：

CPU：AMD R5 7600X

主板：蓝宝石NITRO+B650I WIFI超白金

显卡：蓝宝石 AMD RX6750GRE 10G 白金版

散热：九州风神冰立方620 数显版散热器

机箱：九州风神 CH160 机箱

电源：利民 TR-TGF750 750W 金牌全模组电源

内存：美商海盗船复仇者RGB SL 16GB x2 6400MHz

SSD：金士顿 NV2 2TB PCIe 4.0 SSD

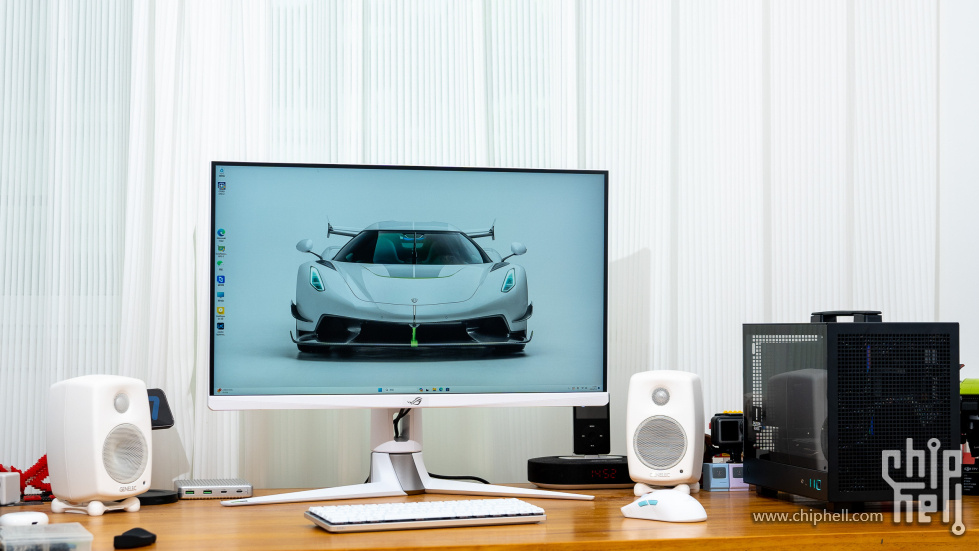

整机展示：

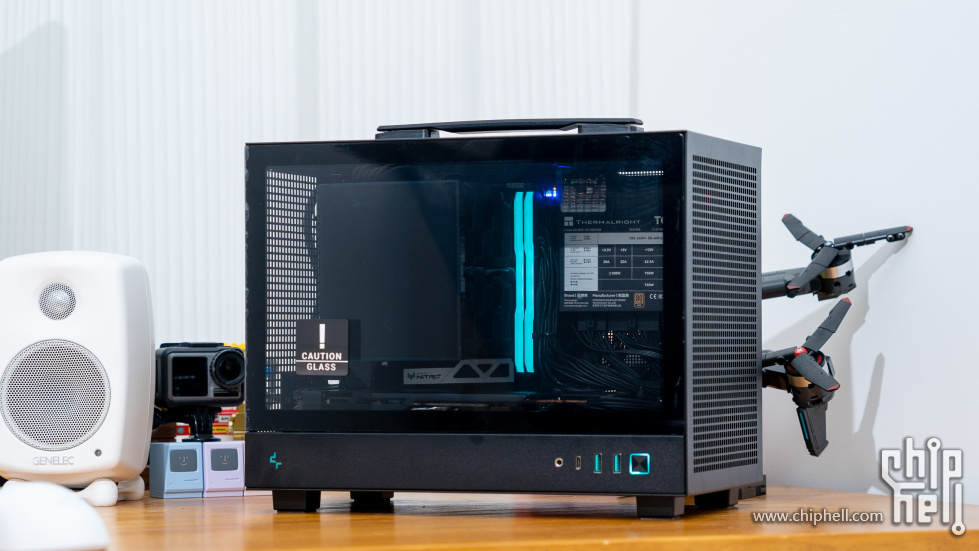

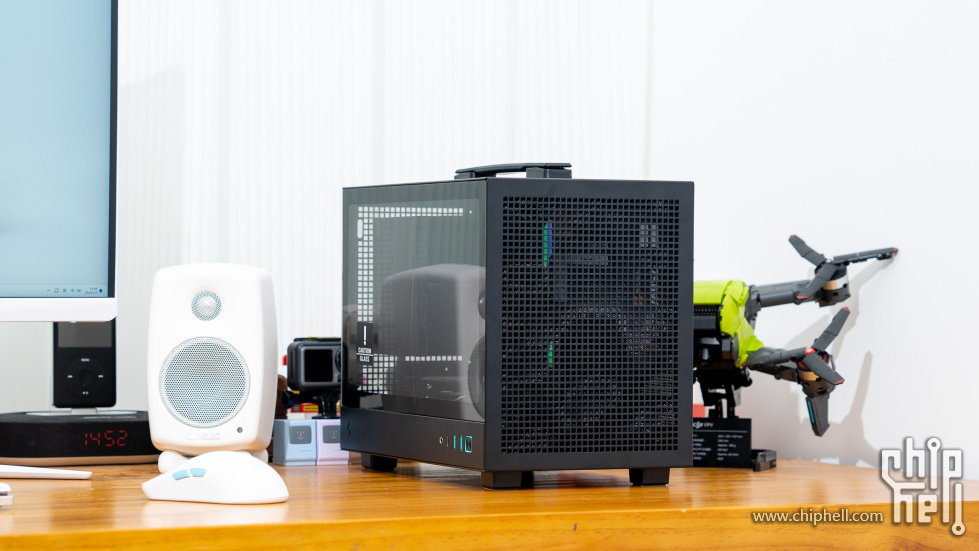

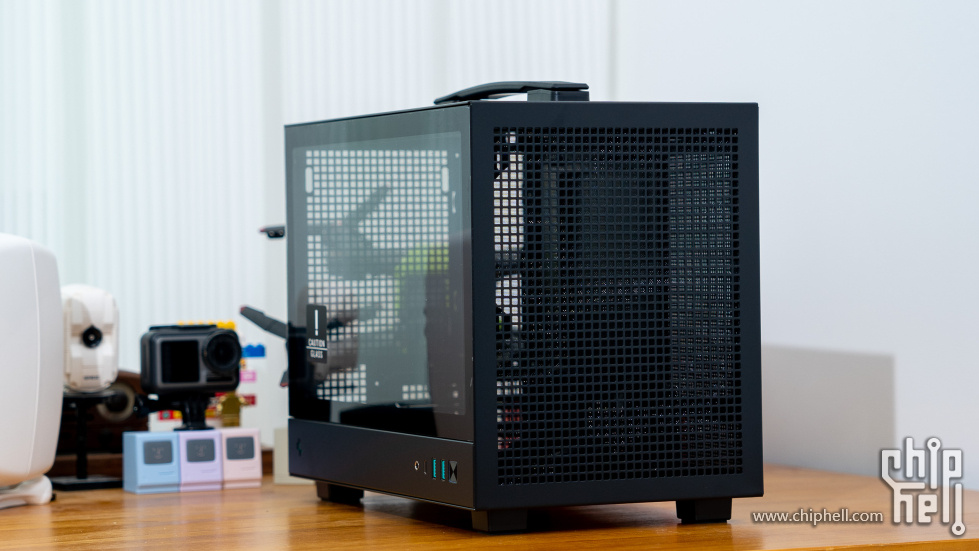

CH160机箱自带提手设计移动方便，配色上还有一个白色版本可选。




通过机箱的侧透可以很好地展示内部硬件配置，不喜欢RGB 灯光的话可以在蓝宝石主板TRIXX-M 软件中关闭整机灯光。




机箱多个面都设计了较多的Mesh网口可以更好地帮助散热，机箱正面也可以加装风扇。

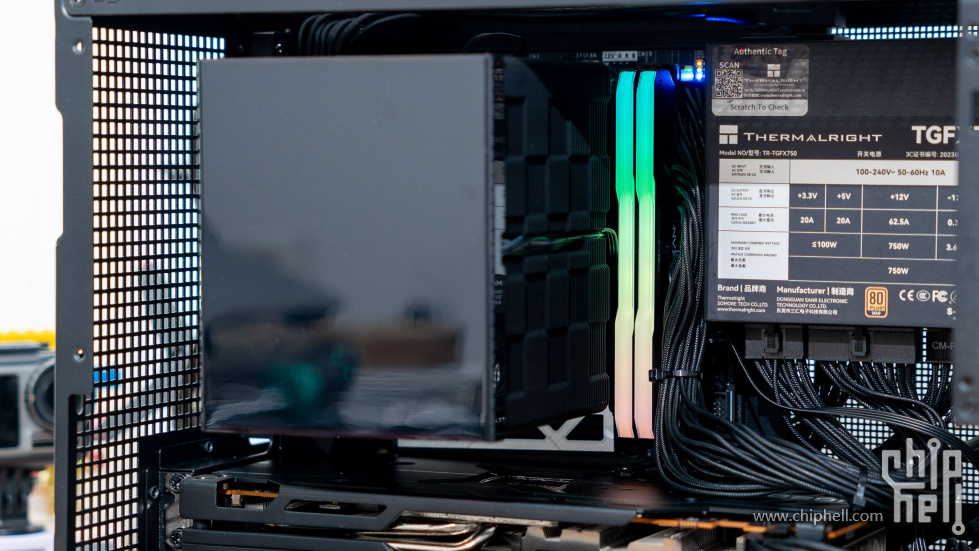

内部配置一览，可以看到九州风神CH160 这款ITX 机箱内部对于风冷的兼容性非常友好。搭配冰立方620 数显板也不会觉得不和谐，只是因为主板并没有USB2.0 9Pin接口，浪费了风冷的数显功能有些遗憾。后期看看能否从前置USB 3.0 转接出来一个接口，实现数显。




美商海盗船复仇者 RGB SL 内存支持主板灯光同步功能，可以通过软件设置灯光效果可玩性还是十分不错的。




美商海盗船复仇者 RGB SL 内存灯带内部有10颗高亮度LED灯珠，灯光效果还是十分均匀的。




冰立方620 数显板的磁吸顶盖一周还有RGB灯带，通过5VRGB 接口可以实现与主板灯光的神光同步。




内部主板M.2 SSD 散热马甲在狭小的空间中也十分显眼。

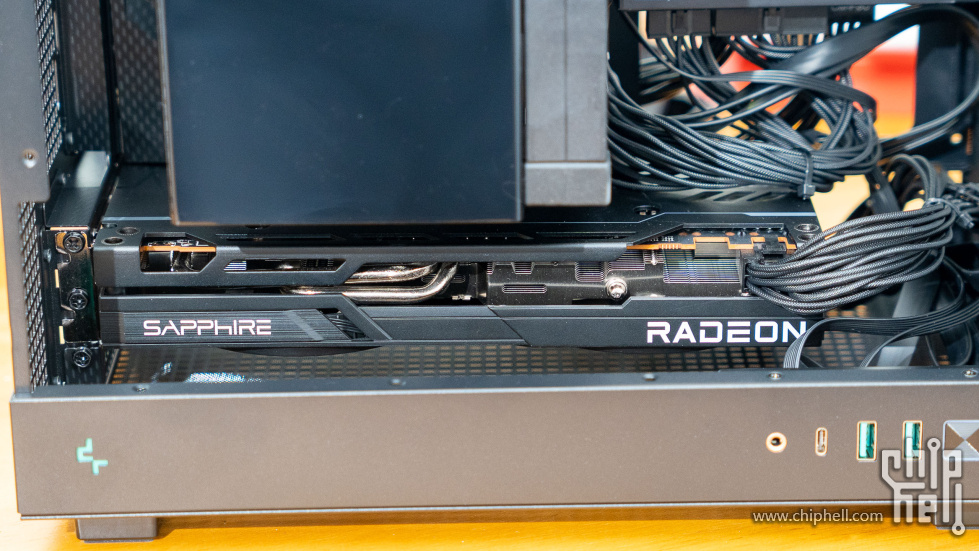

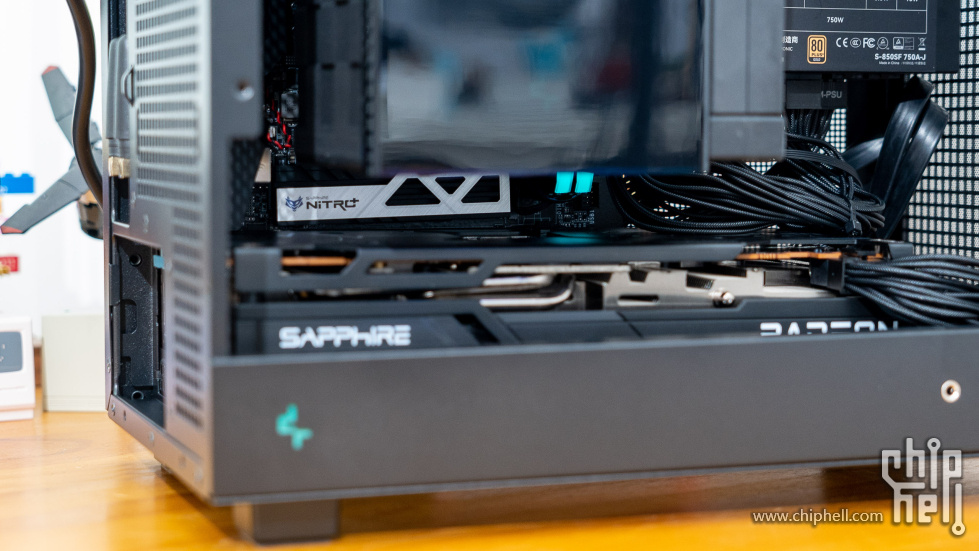

机箱内支持最大安装305mm 长度的显卡，这里搭配的蓝宝石 RX6750GRE 显卡长度为242mm，标准双槽设计整体安装不会有什么难度。




机箱开关一周的绿色灯光十分吸睛。




产品开箱：

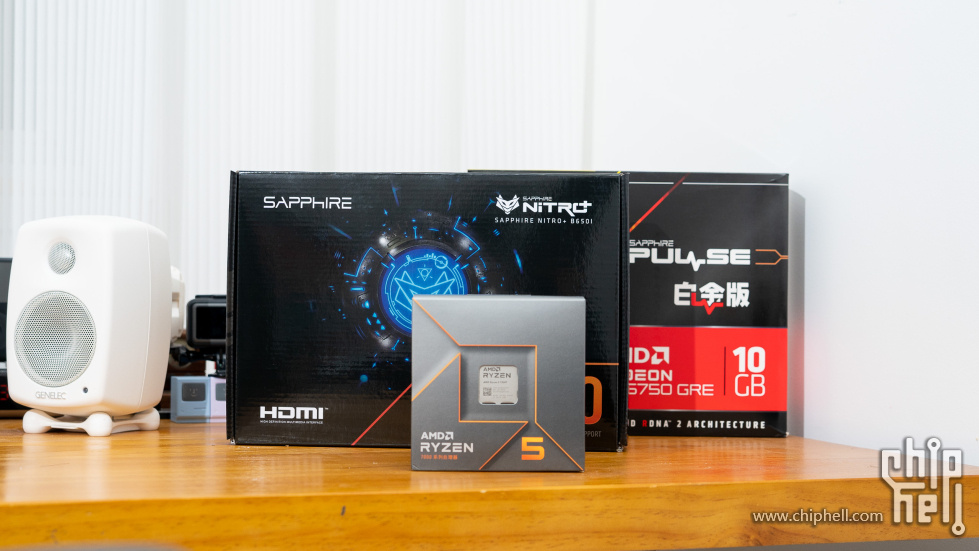

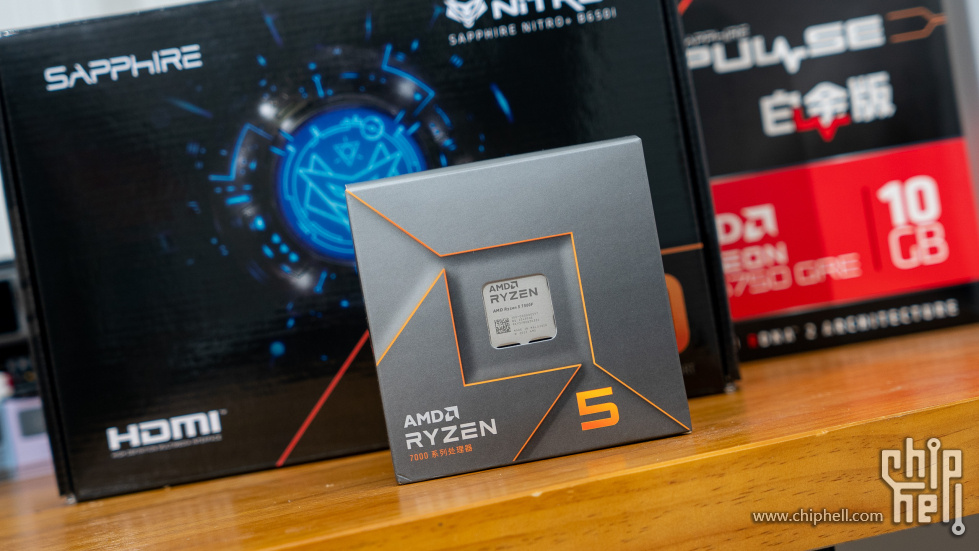

配件方面，选择了3A 平台的配置组合，处理器是大家熟悉的AMD R5 7600X，配置上价格差不多的7500F 也是一个不错的选择。





蓝宝石NITRO+B650I WIFI超白金主板：

蓝宝石NITRO+B650I WIFI超白金主板包装相比传统ITX 包装要更大一点，似乎更像是显卡的包装盒。目前作为传统AMD 显卡合作伙伴，蓝宝石除了这款B650I 的主板之外还有一款B550I规格的主板可选，两款都是ITX 产品。

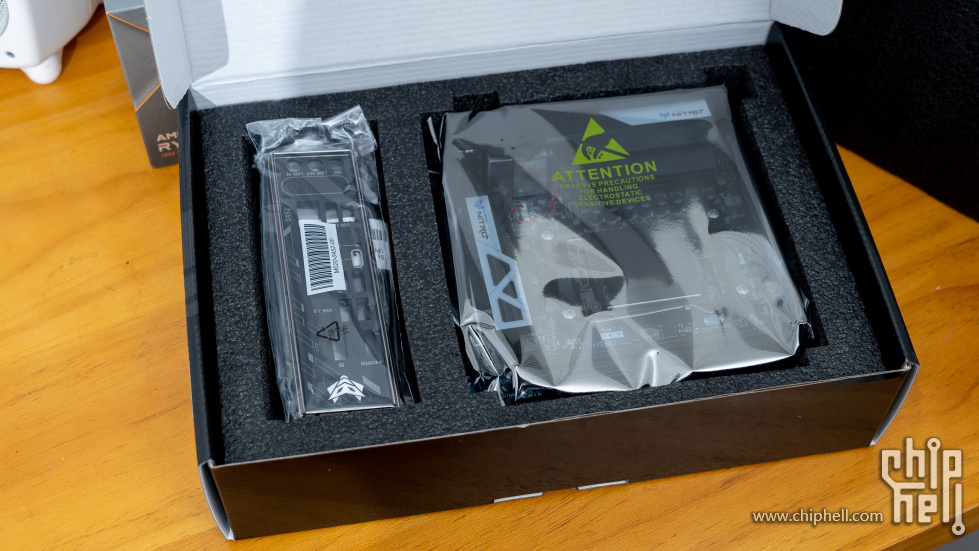

打开包装里面其实采用了分仓设计，主板单独摆放另一侧是I/O挡板一类的附件。这样的包装设计应该可以保证主板在运输中的安全，此外蓝宝石的主板产品也都是三年质保，而且支持个人送保，售后这块做的还是挺完善的。

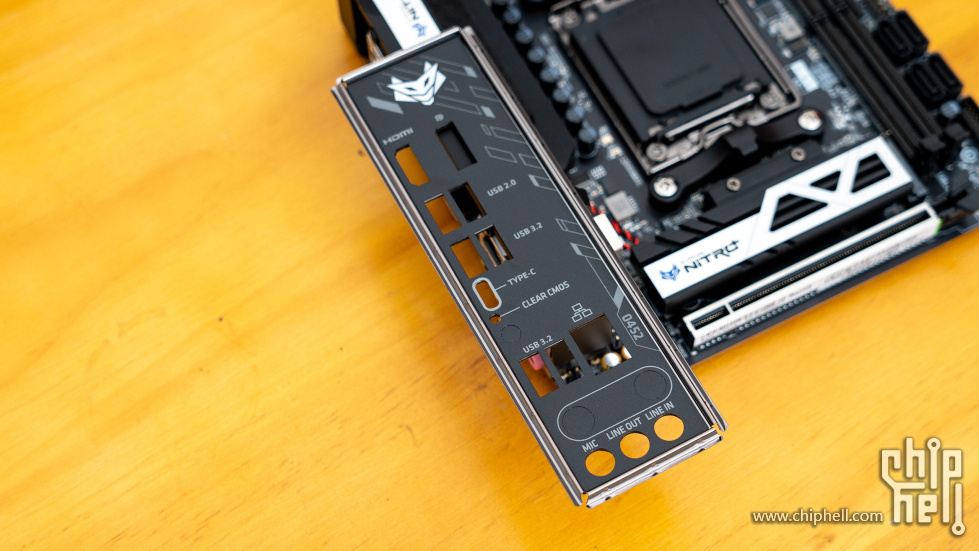

附件方面主要是I/O挡板、SATA线材以及WiFi天线等。外置I/O挡板的设计在当下高端主板中比较少见了。

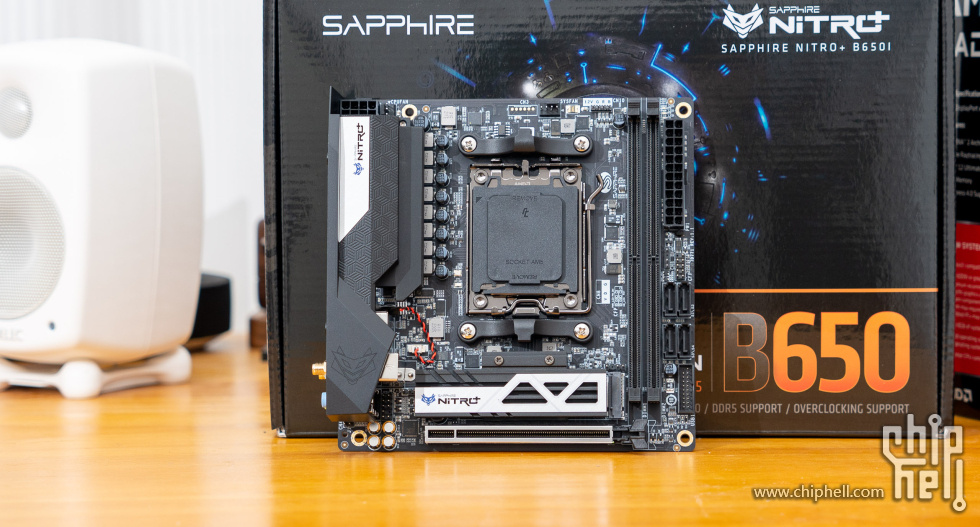

主板方面外观上点缀了蓝宝石超白金系列的元素，整体还是熟悉的ITX规格设计。支持AMD AM5 插槽设计，可以搭配ZEN4 架构处理器。不过也需要注意目前bios还仅支持AMD 7000系列处理器，后续bios升级后才可以搭配新的AMD 8000系列处理器产品。




主板背后一览，提供了两个M.2 PCIe 4.0 SSD 接口，一个在主板正面一个在背面。

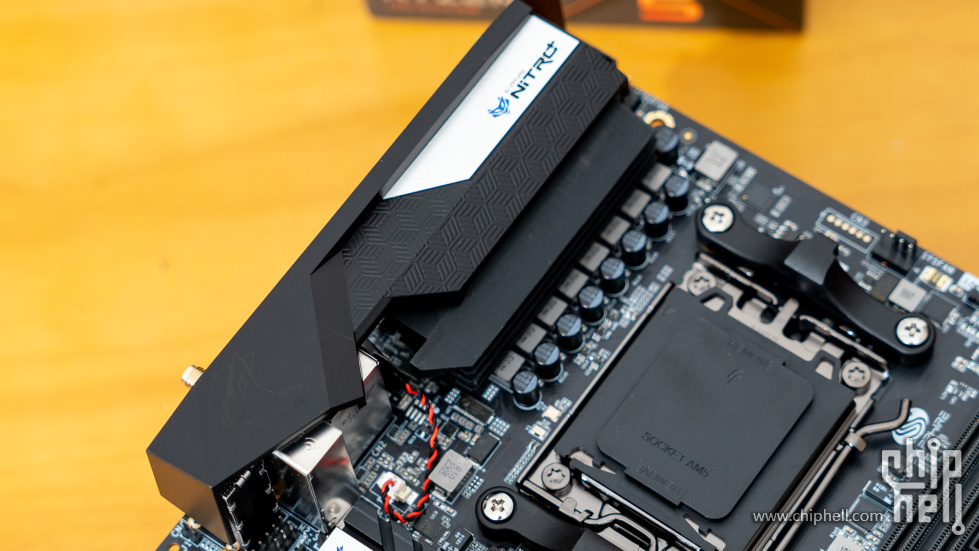

蓝宝石NITRO+B650I WIFI超白金主板采用8层PCB设计，8相 70A 规格的供电组合在一众B650芯片组的ITX 主板中也是比较能打的了。

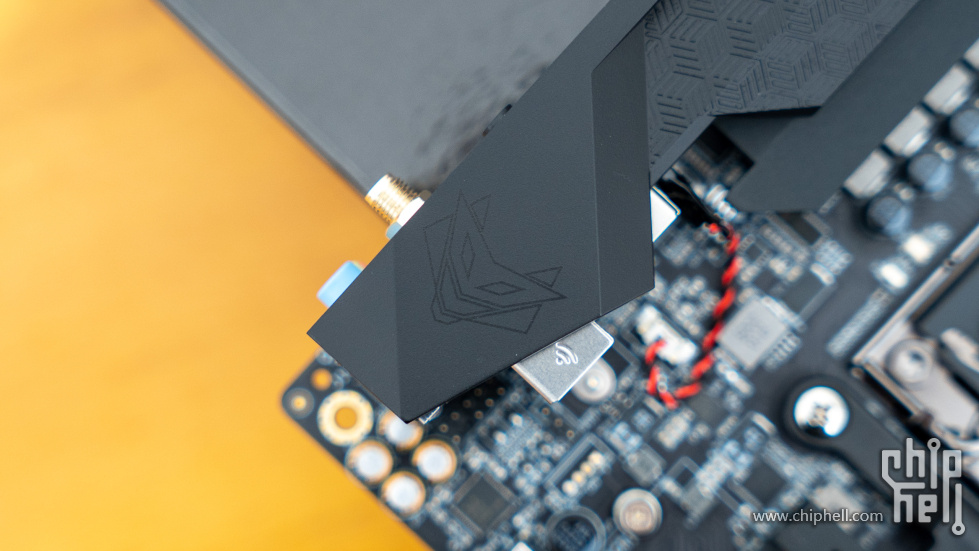

I/O 马甲上还有熟悉的超白金系列logo元素。

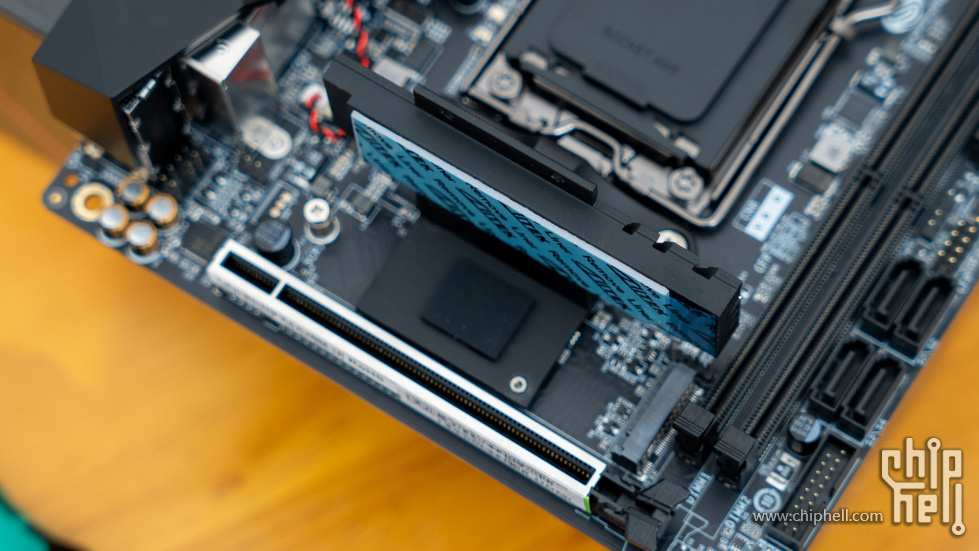

主板整面的M.2 PCIe 4.0 SSD 接口设计了散热马甲，显卡的PCIe 接口也做了金属加固设计。




双M.2 SSD 接口好评，大家可以根据需求扩展。





内存方面，支持6000+OC DDR5 内存。此外可以看到还提供了4个SATA 3 硬盘接口可以扩展。




需要注意的是，这款ITX主板并没有提供前置的Type-C 接口还是有些遗憾的。不知道这个设计是不是玩M01 银角大王机箱产品呢？

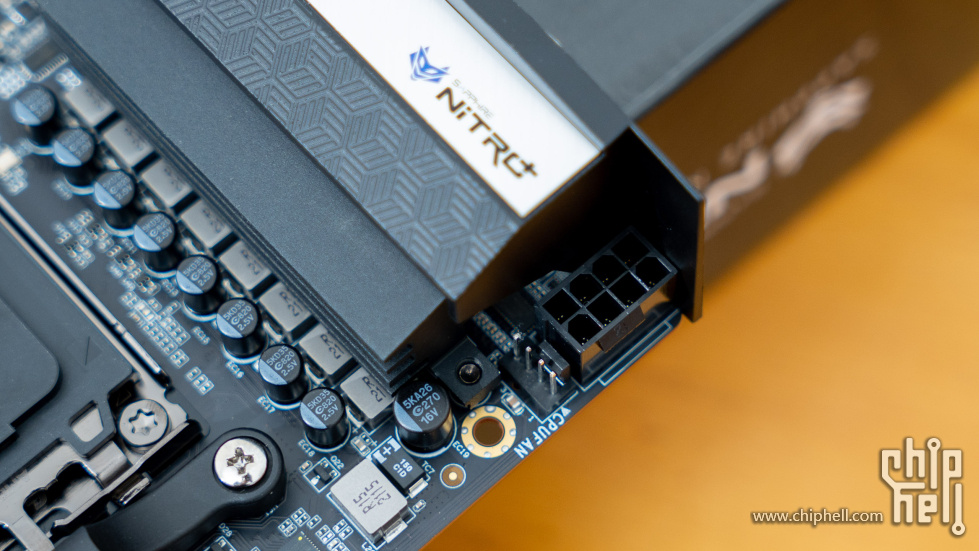

CPU 供电采用单8Pin设计，供电接口一侧是4Pin CPU风扇接口。




I/O 接口方面还是慢全面的，提供一组USB 2.0，一组USB3.2 Gen2 10Gbps接口、一个20Gbps 的Type-C 接口，一组蓝色的USB 3.2 Gen1接口，以及一个2.5G RJ45接口、WiFi天线接口以及7.1 声道音频接口。




蓝宝石 AMD RX6750GRE 10G 白金版：

显卡方面入手了2K 档的蓝宝石 AMD RX6750GRE 10G 白金版，这张显卡在2K 价位上还是非常能打的选择，基于RDNA2 架构设计，核心基础频率2345MHz，加速频率2495MHz。10GB GDDR6 显存，2304个流处理器。




外观方面采用双风扇设计，同款还有白色的版本可选。标准双槽显卡厚度，略有一丢丢越肩。24212041mm的尺寸对于机箱选择上不会有什么压力。




搭配了两把9叶设计的双滚珠轴承散热风扇，实测下噪音和温度控制都十分不错。

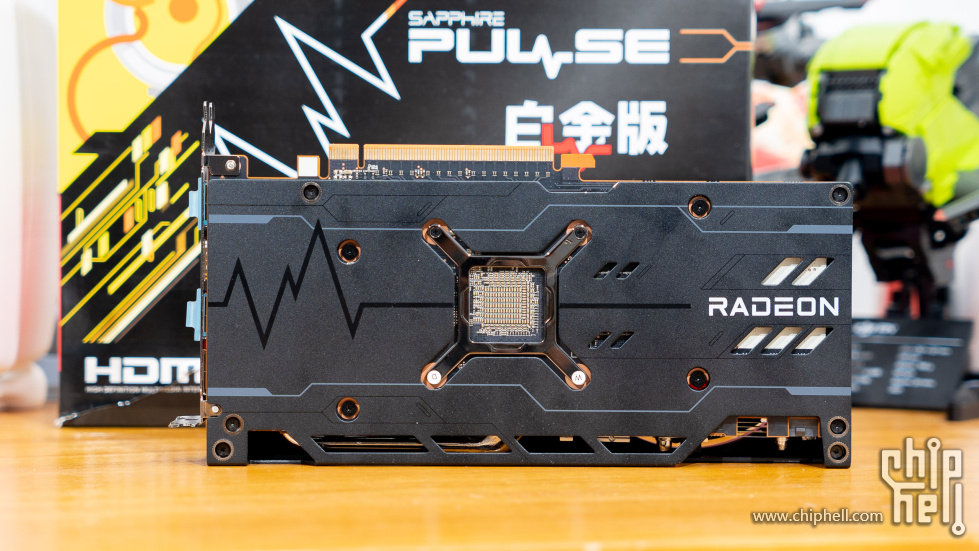

显卡背面是全尺寸金属背板，可以起到强化显卡PCB刚性和辅助散热的作用。显卡整体都没有太过花哨的设计，对于喜欢低调的玩家会是不错的选择。

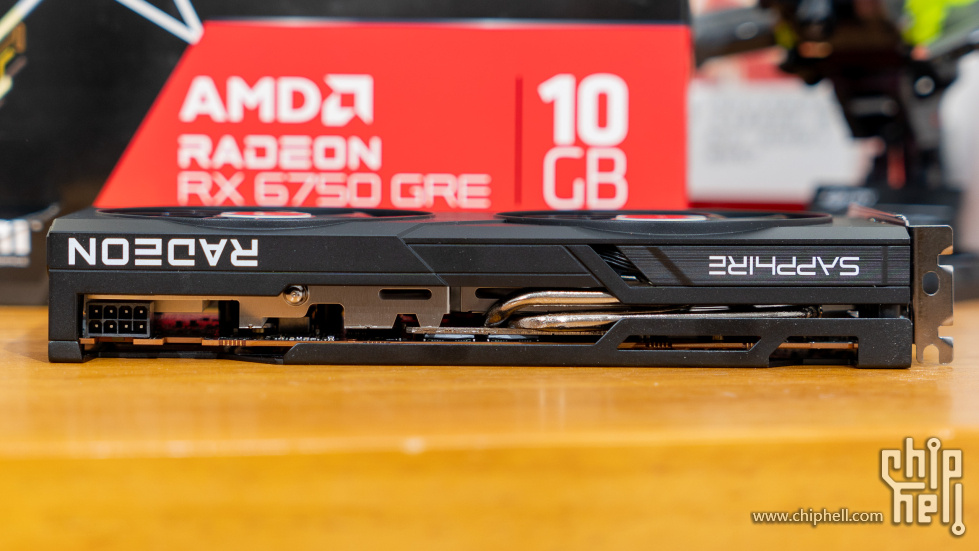

从侧面可以看到内部的三根镀镍热管与加厚鳞片设计，供电方面采用单8Pin设计。侧面除了蓝宝石logo以及RADEON 字样外也没设计RGB 灯光元素。




接口方面是熟悉的3个DP1.4a一个HDMI 2.1的设计。




美商海盗船复仇者RGB SL 6400MHz 16GB x2：

内存方面是美商海盗船的复仇者 RGB SL 版本，采用特挑的海力士A-Die 颗粒设计。我这一套是16GB x2 6400MHz CL36 的版本。而最特别的是这套复仇者 RGB SL 这次还加入了对于神光同步的支持，支持主流厂商的RGB灯光同步，实测在偏小众的这款蓝宝石 B650I 上也都可以实现与主板灯光的同步设置，灯光同步以及自定义设置都十分方便。

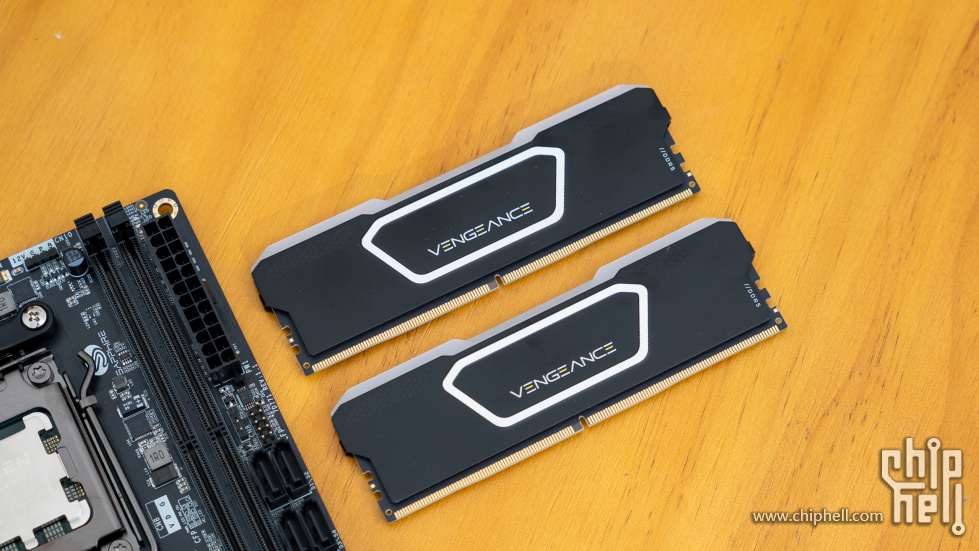

外观方面相比之前复仇者系列内存有一定变化，但是整体设计语言上还是可以看到前代的影子。




背面可以看到内存信息：16GB 6400MHz 36-46-46-105 1.40V。




这款复仇者 RGB SL 最大的变化就是可以直接通过主板灯控软件实现神光同步，可以自由调节控制机箱内容整体灯光风格。




内存顶部灯带下是10个动态控制的高亮度LED灯珠，整体灯光过渡自然。




实测通过蓝宝石的TRIXX 软件即可对于整机灯光实现控制，支持蓝宝石主板的各种灯光预设。




金士顿 NV2 2TB PCIe 4.0 SSD：

SSD 方面这次选择的是金士顿NV2 2TB PCIe4.0 SSD，对于有大容量需求的玩家NV2 会是一个高性价比大容量仓库盘的选择，容量从256GB到最大4TB 版本可选。

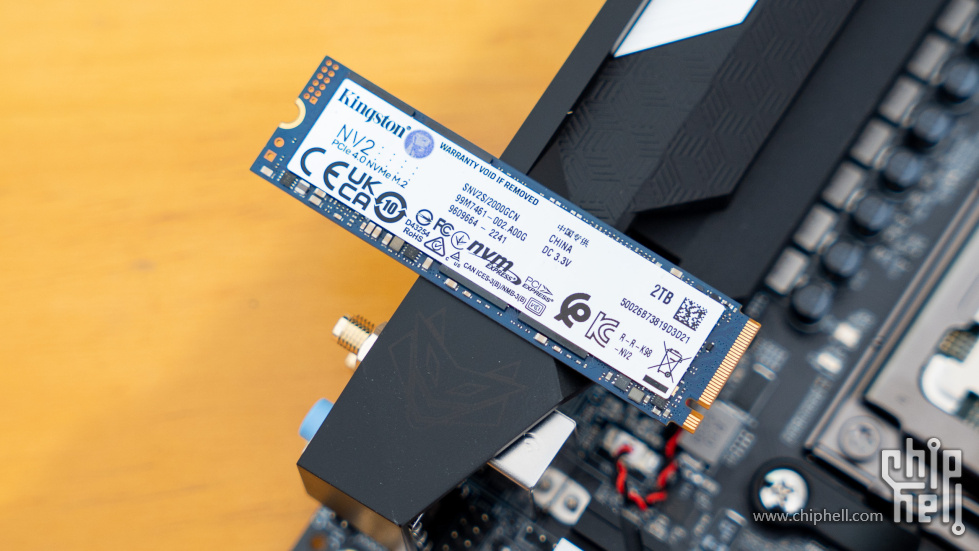

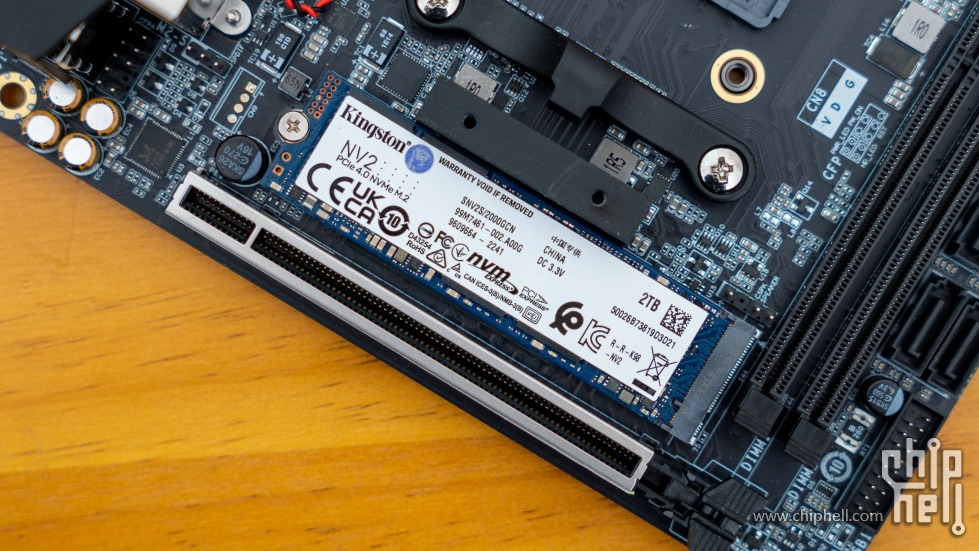

2TB 版本的金士顿NV2 采用单面设计，2280 主流规格设计，对于PC 或者笔记本升级安装选择都非常合适。




金士顿 NV2 主打性价比，采用慧荣SM2267XT 主控方案，搭配的3D NAND TLC 颗粒。不错的价格可以刚好作为扩展存储使用，很适合当仓库盘。

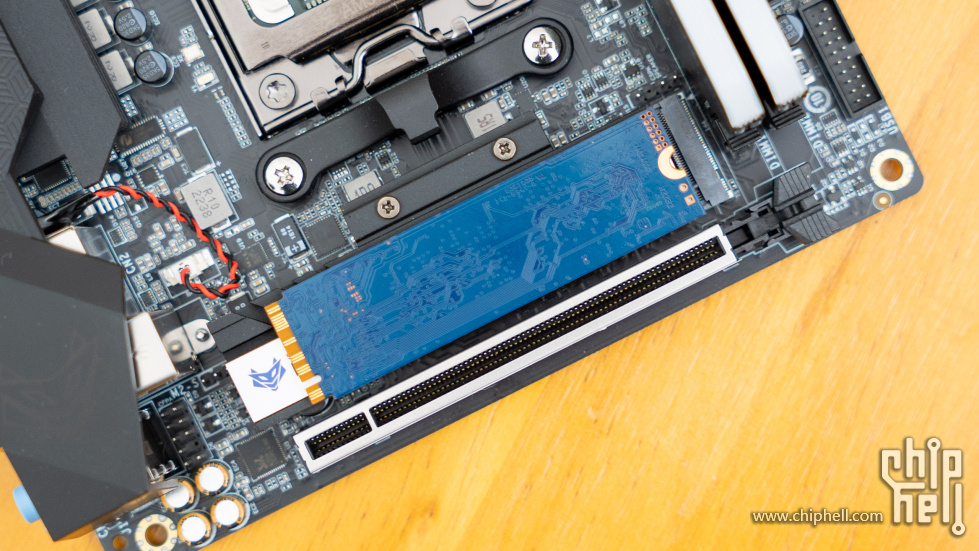

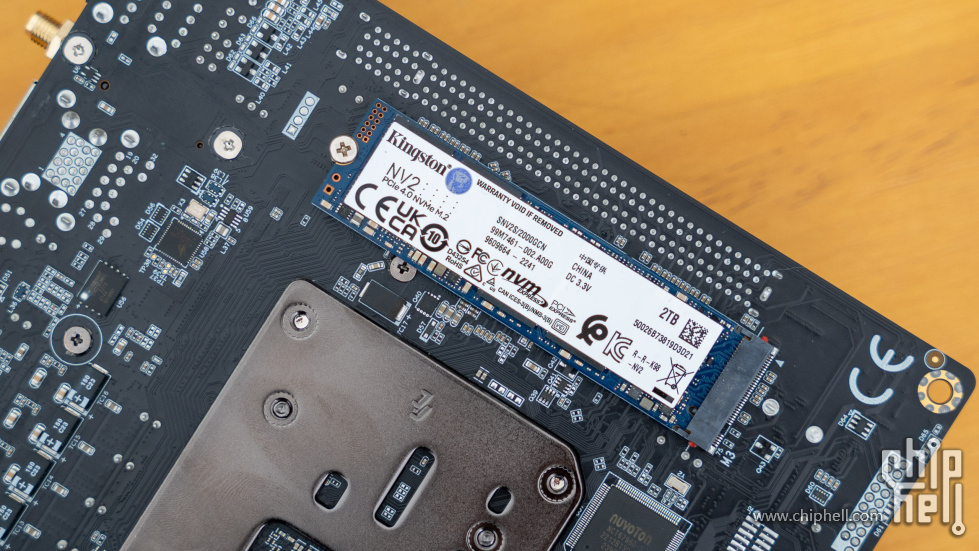

安装方面，主板正反两侧都有M.2 SSD 安装位置，当然装在主板正面还有散热马甲可以帮助散热。




利民 TR-TGF750 750W 金牌全模组电源：

早两年SFX 规格的电源选择并不多，而且支持ATX 3.0 、PCIe 5.0 规格的就更少了。好在今年就看到了更多厂商入局，这次我选择的就是利民在最近更新的SFX 电源。提供了550W到850W 多个选择，而且黑白两色都有，大家可以根据自己装机配色需求选择。而且性价比很高，比如我选择的TR-TGF750 这款750W 金牌全模组SFX电源价格就只要539元，真的卷到极限了。




电源侧面可以看到这款利民 TR-TGF750 的具体参数，全日系电解电容，80Plus金牌认证等。

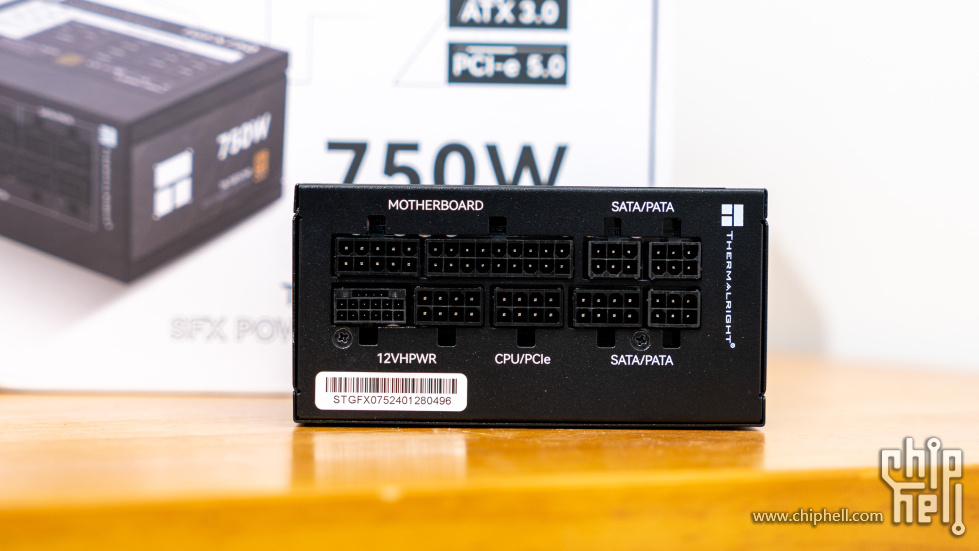

电源接口一览，也并没有因为尺寸问题取消电源开关键。



接口方面足够全面，提供了三个6Pin、三个8Pin以及一个16Pin PCIe 5.0 12VHPWR 供电接口。




附件方面，500元的金牌全模组线材还提供全模组压纹线。




搭配的压纹线质地柔软，可以方便理线收纳，省去定制线材的费用。




利民的750W 和850W 两个容量都有原生的16Pin PCIe 5.0 12VHPWR 供电接口，不过这次搭配AMD 显卡就用不到了。

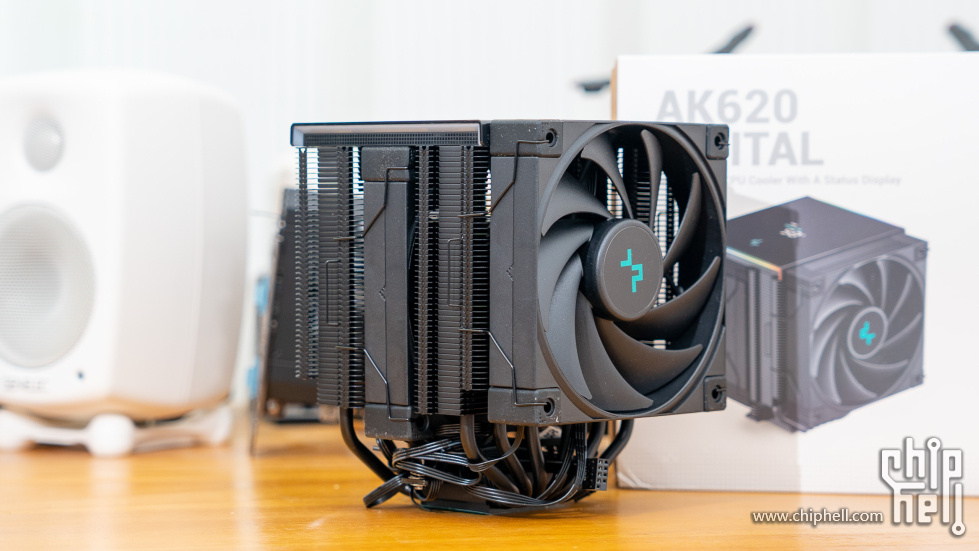

九州风神冰立方620 数显版散热器：

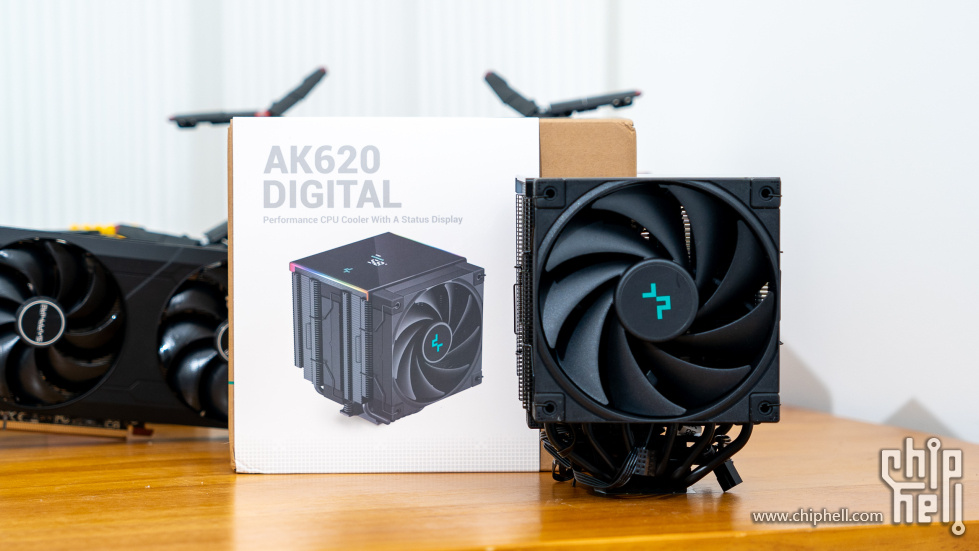

机箱选择的九州风扇的CH160这款可以安心全塔的ITX 机箱的话，风冷自然就非常合适。而且在这套配置上，一款双塔风冷就足够压制AMD R5 7600X 的发热问题了。这里散热搭配的是黑色版本的九州风神冰立方620 数显版散热器。

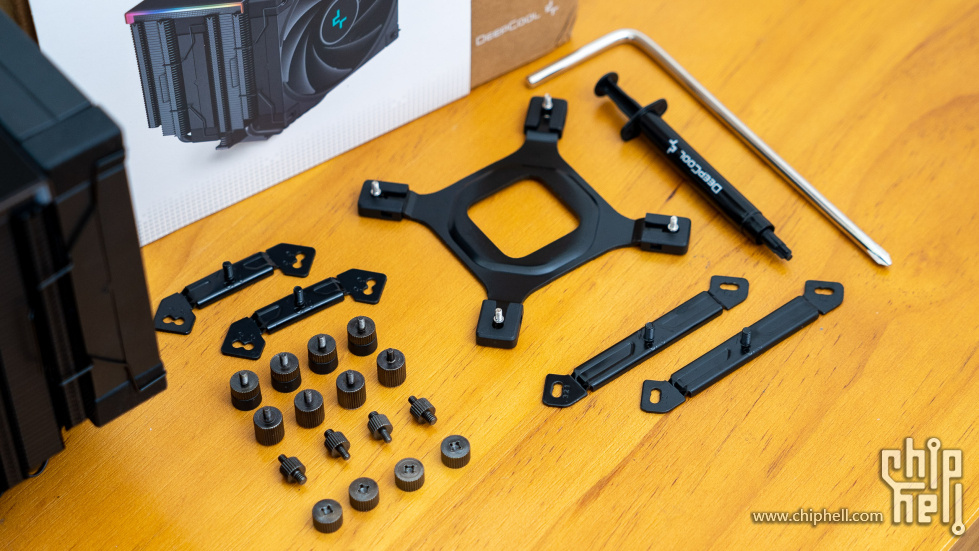

附件方面提供了主流平台的扣具，安装简单搭配一把加长的L形十字螺丝刀方便用户安装。




磁吸顶盖设计，顶盖一周还设计了RGB 灯带支持5V RGB 灯光。磁吸的顶盖上还设计了可视化数显，通过USB2.0 的9针与主板连接，安装软件后可以自定义显示CPU温度或者使用率。




搭配的CF120 风扇之前也都用过，运行十分安静且高效。风扇四角都做了包角减震设计，风扇内封闭式结构也可以更好地聚拢气流。




拆下顶盖后可以看到内部的白色矩阵式鳍片组设计，在两侧内存部分也预留兼容马甲条高度的开口，提供内存兼容性。

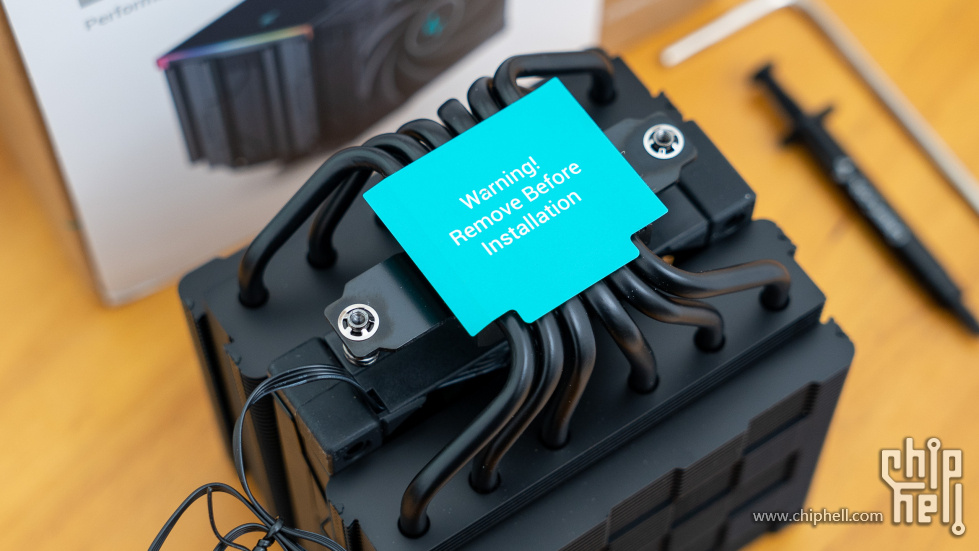

底部可以看到6根微重力热管以及底座上蒂芙尼配色的特殊贴纸，彩色的贴纸设计必须好评。这样可以很好的避免用户忘记撕掉贴纸影响散热的尴尬。




搭配高度为26mm 的复仇者 RGB SL 内存也不会因为内存高度问题影响散热的整体安装，可以根据内存高度适当调整风扇安装高度。




九州风神 CH160 ITX机箱：

机箱选择了九州风神之前推出的CH160 ITX机箱，这款机箱之前的话题度还是蛮高的。这次整套配置价格适中，选择这款价格适中的CH160 机箱就十分合适，包装方面也是充满了九州风神产品包装风格，牛皮纸箱+产品照片风格。

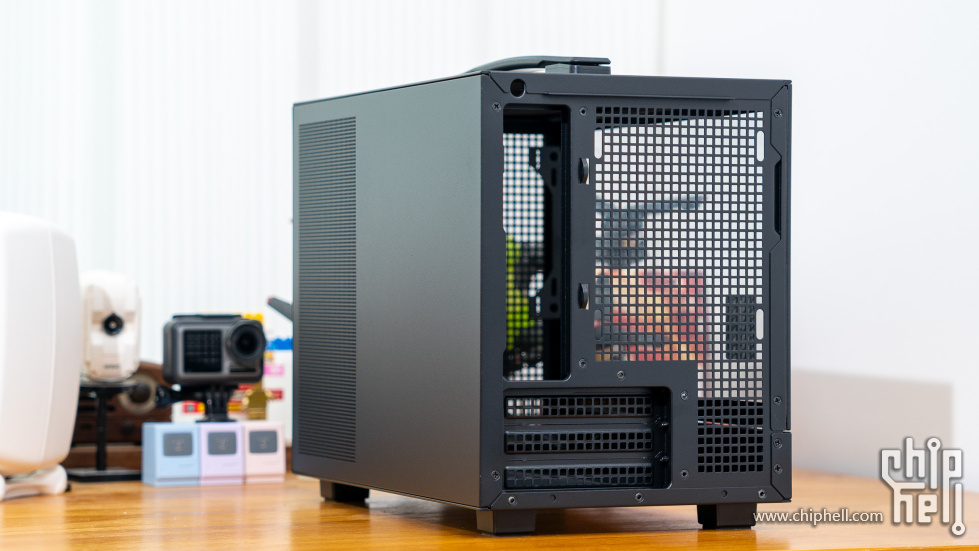

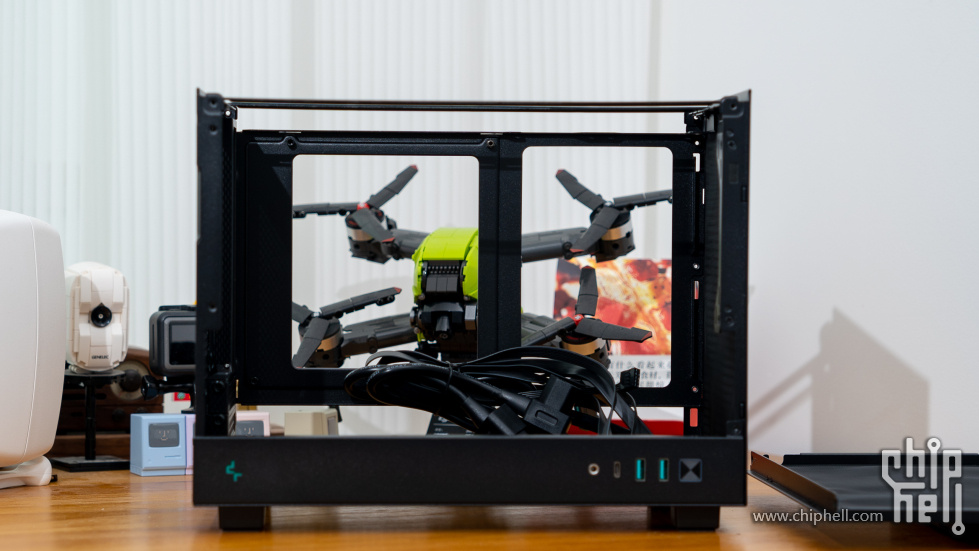

机箱三围330250200mm，大约16.5L的体积。机箱整体设计大面积Mesh开孔设计，而且自带手提设计可以方便移动。




侧面的钢化玻璃可以直观地展示机箱内硬件，机箱的I/O 接口设计在侧面底部。接口都是标志性的九州风神的绿色设计。

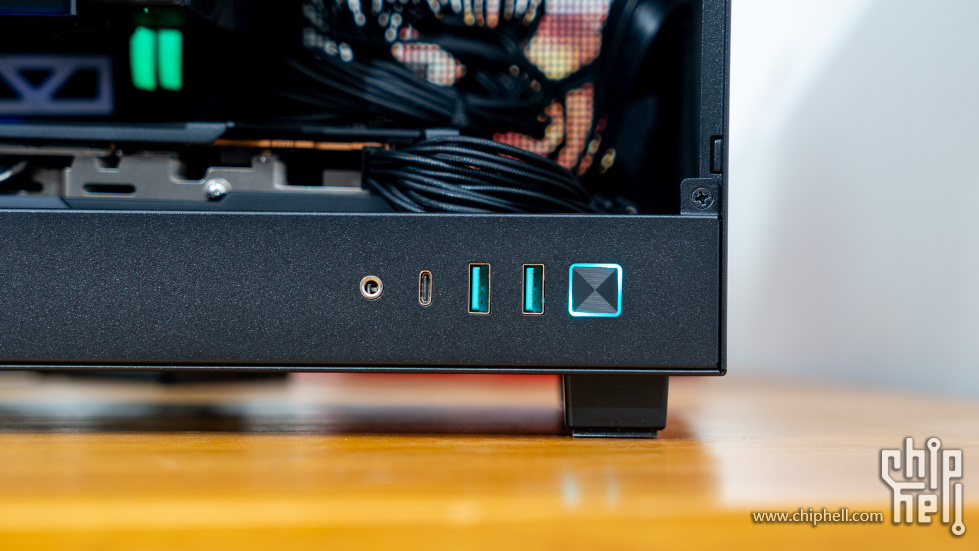

前置I/O 接口一侧的开机键还设计了一圈LED 灯光，通电开机后会有绿色的灯光。




九州风神CH160 机箱这款机箱可以说是一款褒贬不一的产品，但是在我看这款机箱还是蛮有亮点的。不到300的价格，可以支持全塔风冷散热以及三槽厚度最长305mm的显卡。整体配置兼容性我觉得还是不错的。

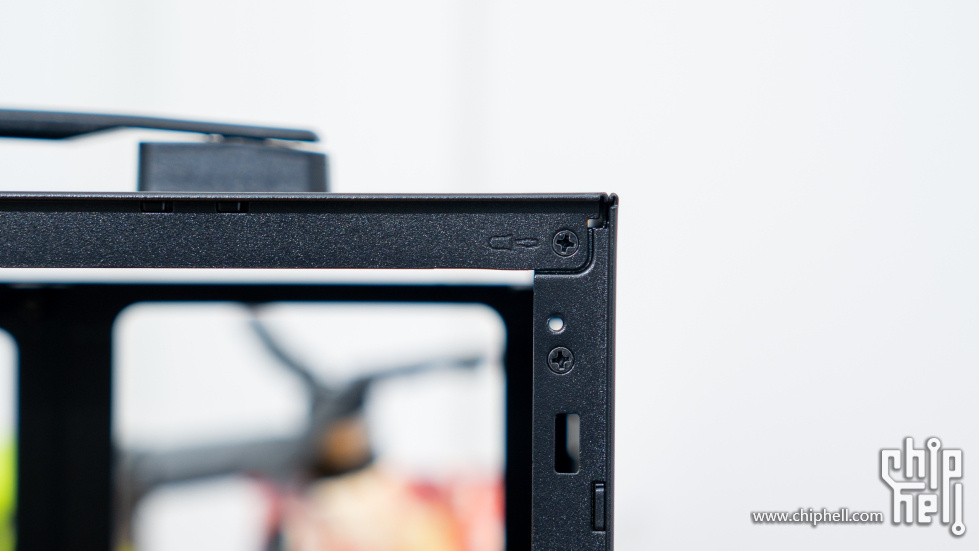

CH160 机箱安装方面还是具有不错的兼容性的，而且支持14cm 的ATX 电源，在配置选择上不会有太大限制。只是装机过程中也注意到，装机时需要拆卸较多的固定螺丝。






现在机箱都是一体式F-PANEL 跳线设计，好评。




对于CH160 装机方面，我推荐大家还是优先选择SFX 规格的电源吧。相比ATX 规格的电源装机的兼容性会更好，而且走线更方便。




性能测试:

蓝宝石NITRO+B650I WIFI超白金主板BIOS解析：

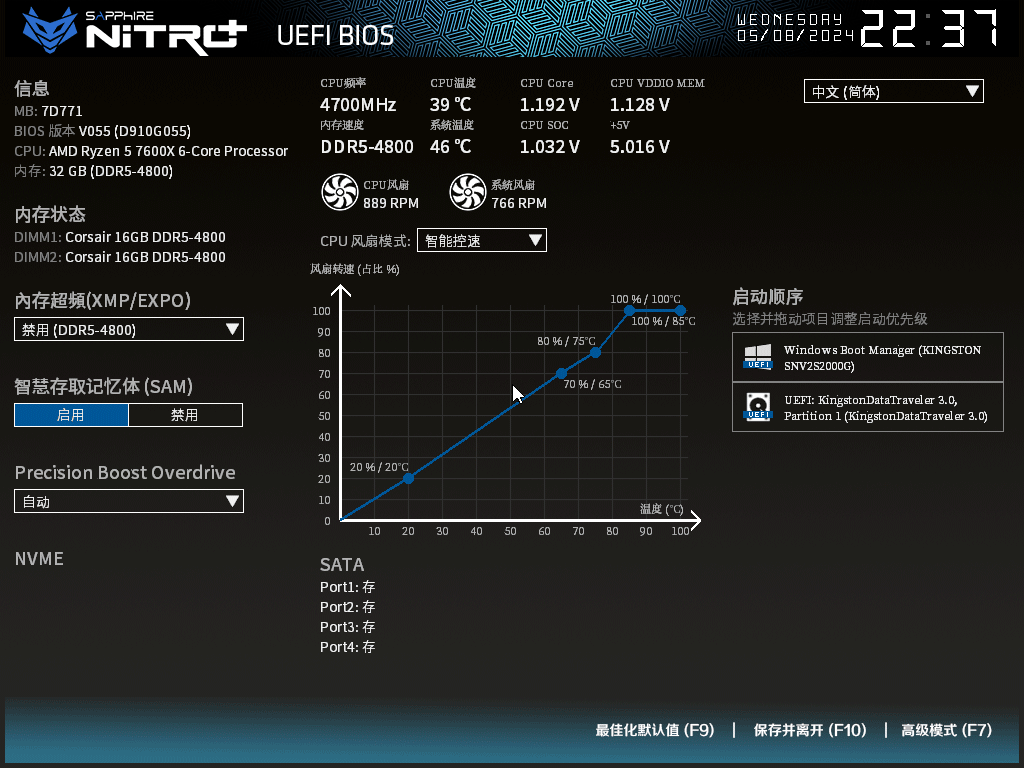

聊到蓝宝石品牌大家熟悉的应该还是蓝宝石的AMD显卡产品，作为AMD 的深度合作伙伴蓝宝石这款NITRO+B650I WIFI超白金主板的bios完成度还是比较高的，可以看到页面功能十分全面，大部分操作在简易界面即可设置比如内存XMP/EXPO 模式、SAM、PBO以及风扇模式、启动顺序等。



在简易界面点击F7 可以进入高级模式，整体功能还是比较全面的，操作上手设置难度尚可。

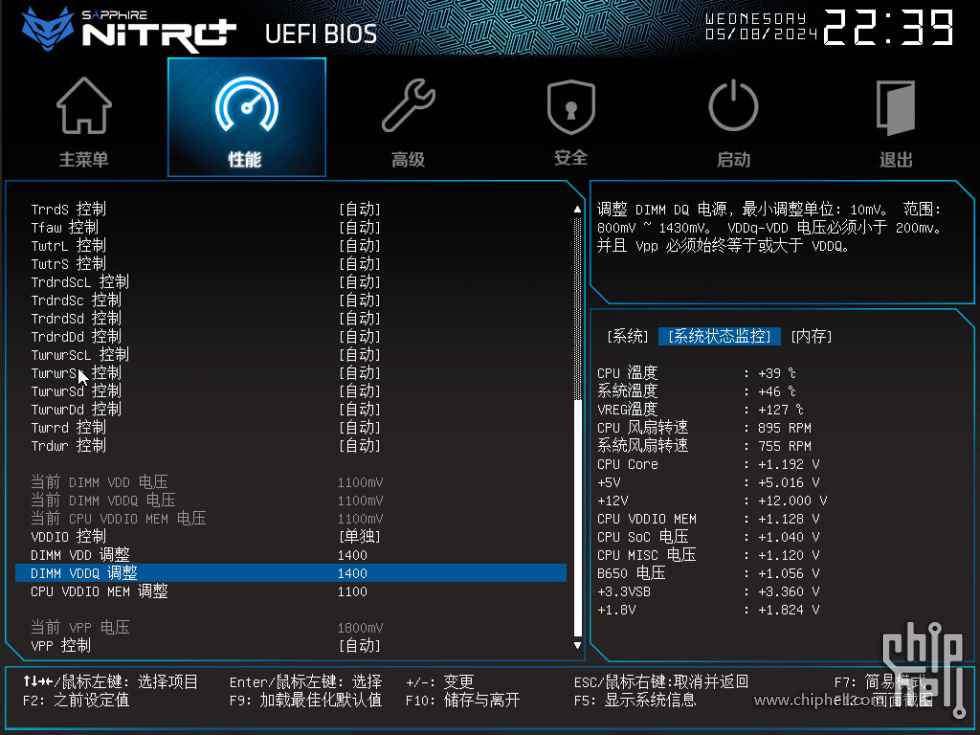

在高级-高级内存设置中可以手动调整内存频率、时序、内存电压。当然目前搭配AMD 7000系处理器，内存的甜品频率还是6000MHz了。

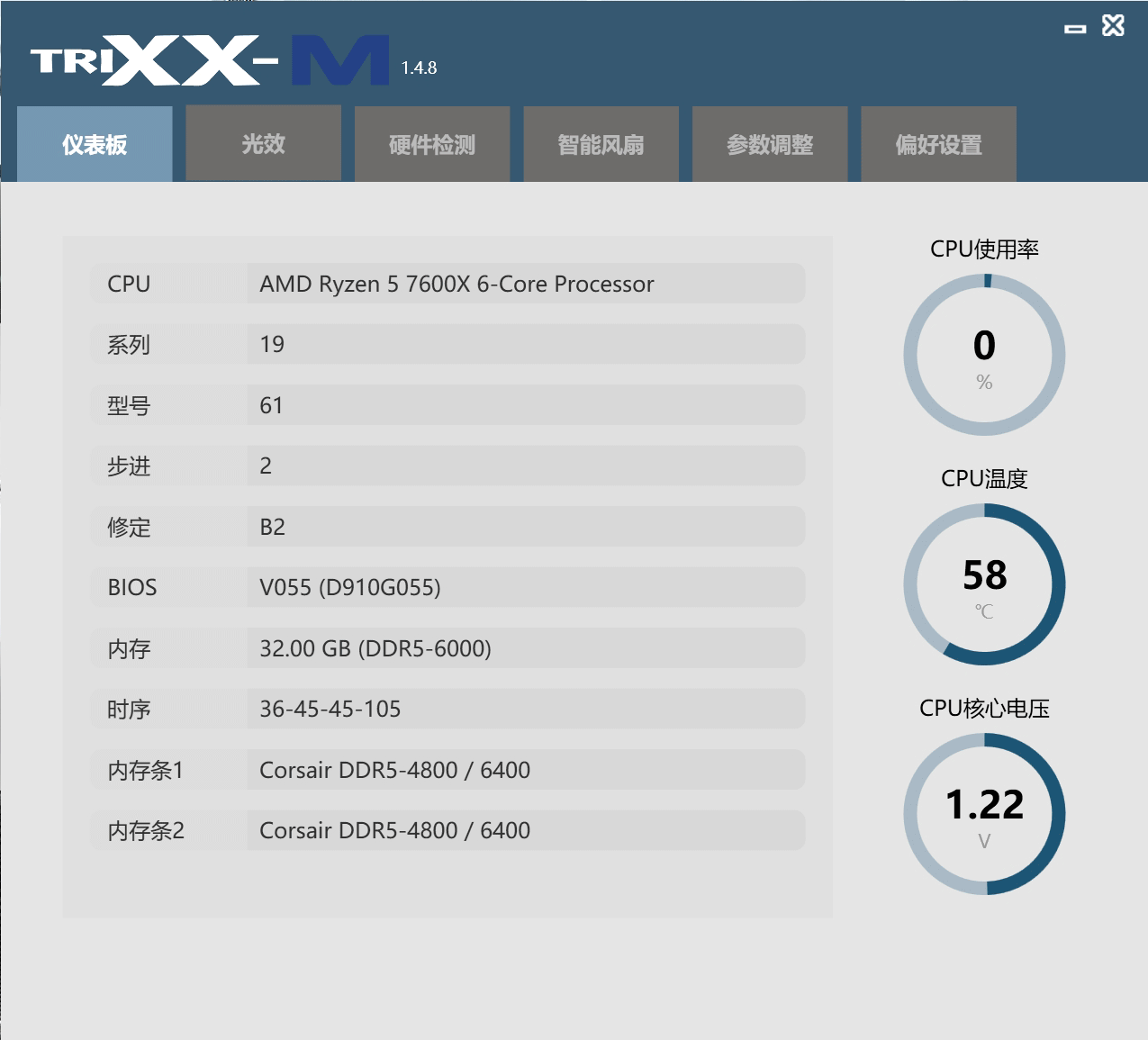

TRIXX-M 主板控制软件：

主板控制软件可以在蓝宝石官网下载，相信用过蓝宝石显卡的用户应该很熟悉这个界面。功能整体都比较实用，当然未来如果加上驱动自动下载、更新就更完美了。




光效设置界面功能也十分全面，可以根据喜好设置灯光效果。NITRO+B650I WIFI超白金主板也为玩家提供了一个12VRGB一个5VRGB 接口，扩展方便。




NITRO+B650I WIFI超白金主板可以实现目前主流内存的灯光同步效果，设计实用效果也十分不错。




九州风神冰立方620 数显板的磁吸顶盖一周也支持5VRGB 灯光效果，支持同步设置。




AMD R5 7600X 性能测试：

CPU-Z跑分可以看到 AMD 锐龙5 7600X多核得分 6116.5、单核 763.8。

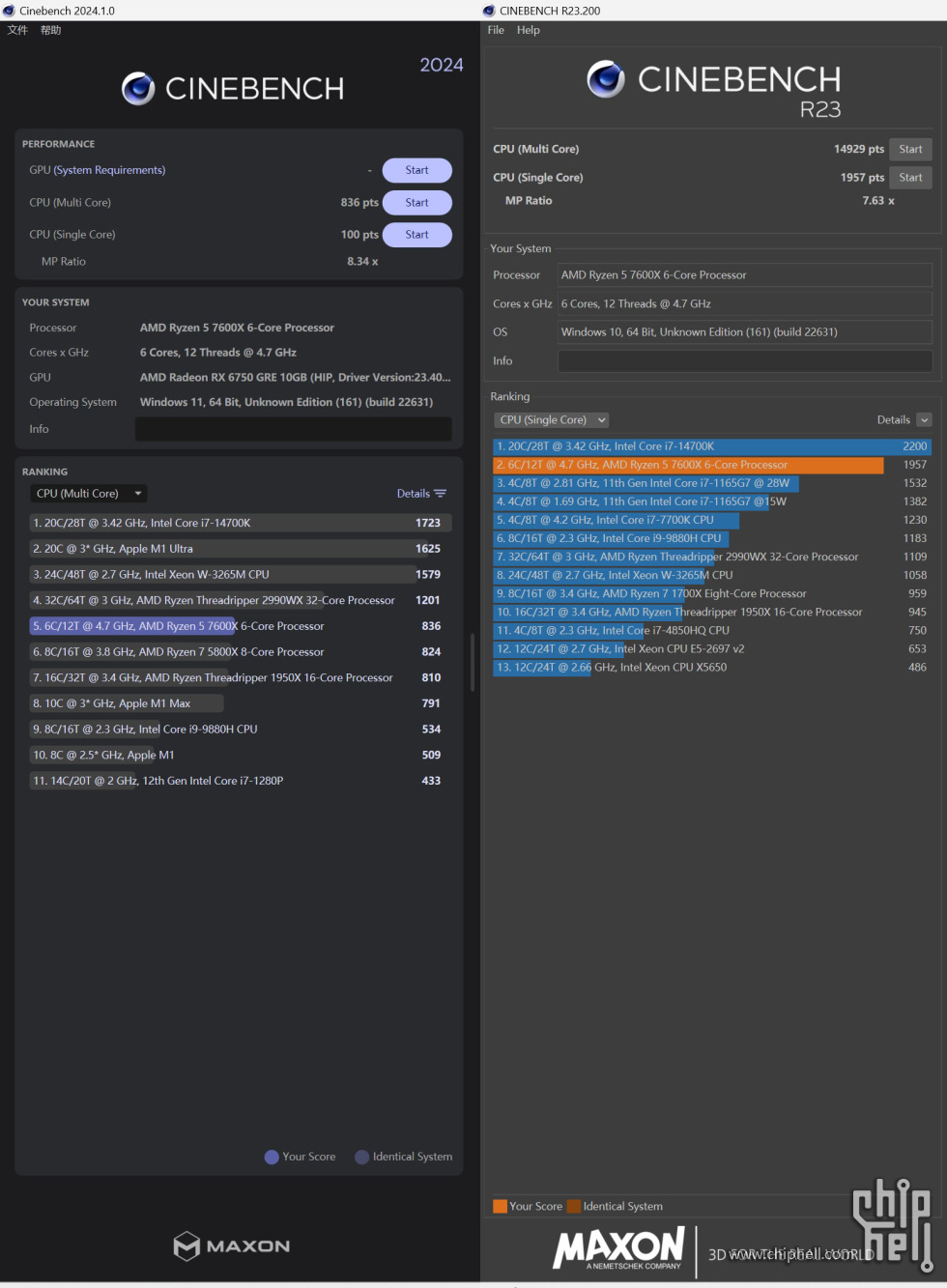

Cinebench 的测试中 AMD 锐龙5 7600X 2024多核分数为 836 cb、单核100 cb；R23测试CPU多核分为 14929 pts，单核 1957 pts。

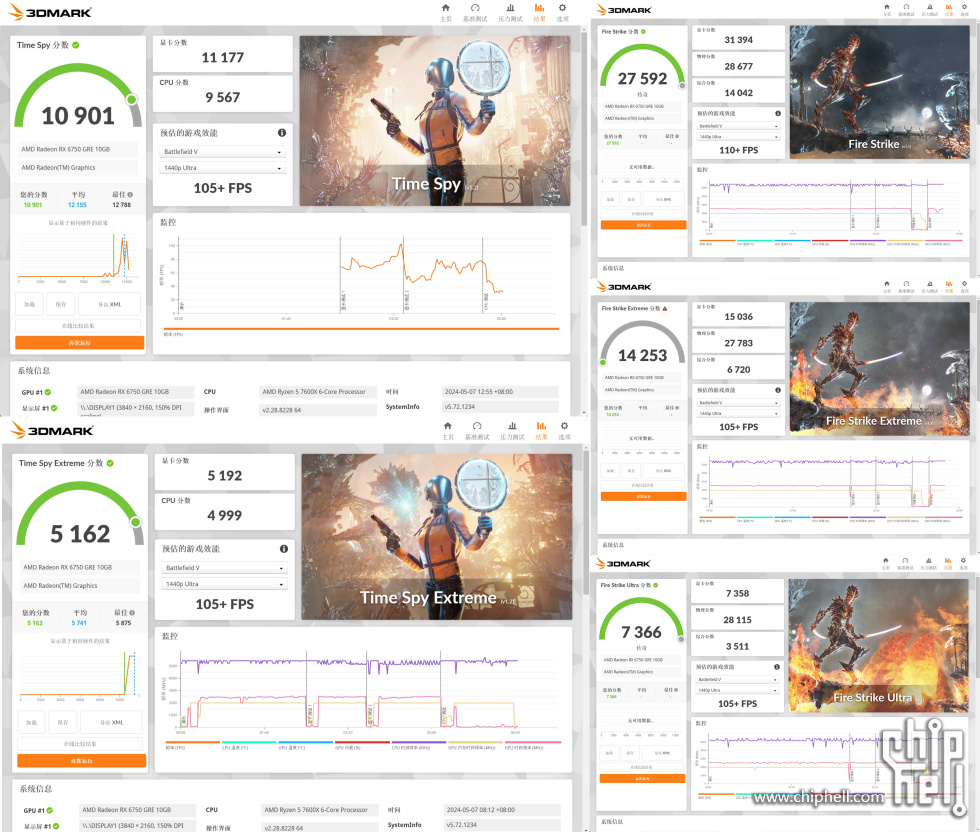

3D MARK测试成绩如图：

Time Spy 得分 10901，显卡得分 11177，CPU得分 9567；

Time Spy Extreme得分 5162，显卡得分5192，CPU得分 4999 ；

Fire Strike 得分 27592，显卡分数 31394、物理分数 28677、综合分数 14042；

Fire Strike Extreme得分 14253，显卡分数 15036、物理分数 27783、综合分数 6720；

Fire Strike Ultra得分 7366，显卡分数 7358 、物理分数 28115、综合分数 3511。




RX6750GRE 显卡性能测试：

GPU-Z查看RX6750GRE与7600X自带的核显参数如图：

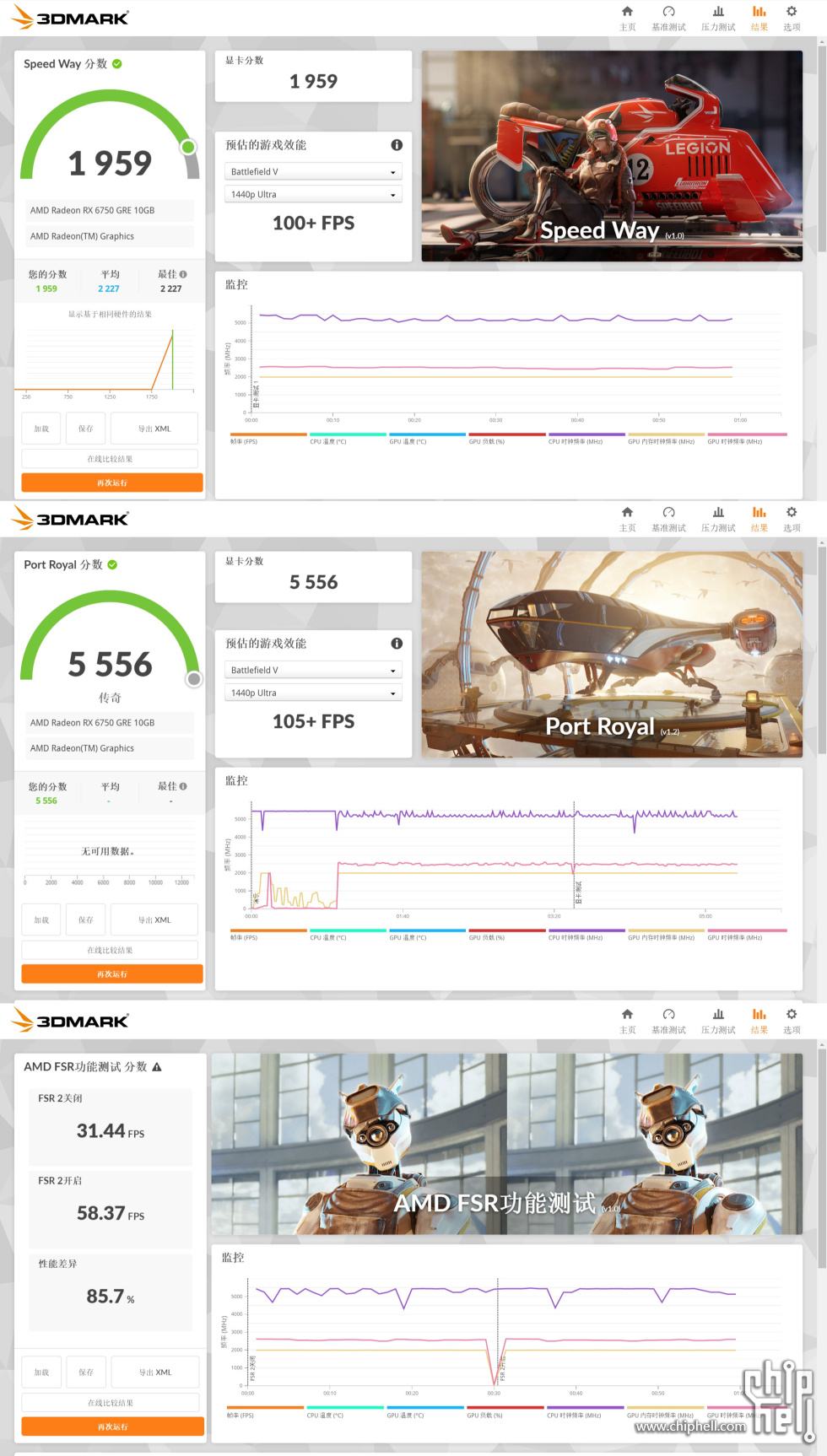

测试方面RX6750GRE显卡的Speed Way分数1959，Port Royal光追测试得分5556，AMD FSR 功能测试分数如图。




压力测试方面也都顺利通过Speed Way 和TimeSpy Extreme 压力测试。




内存读写测试：

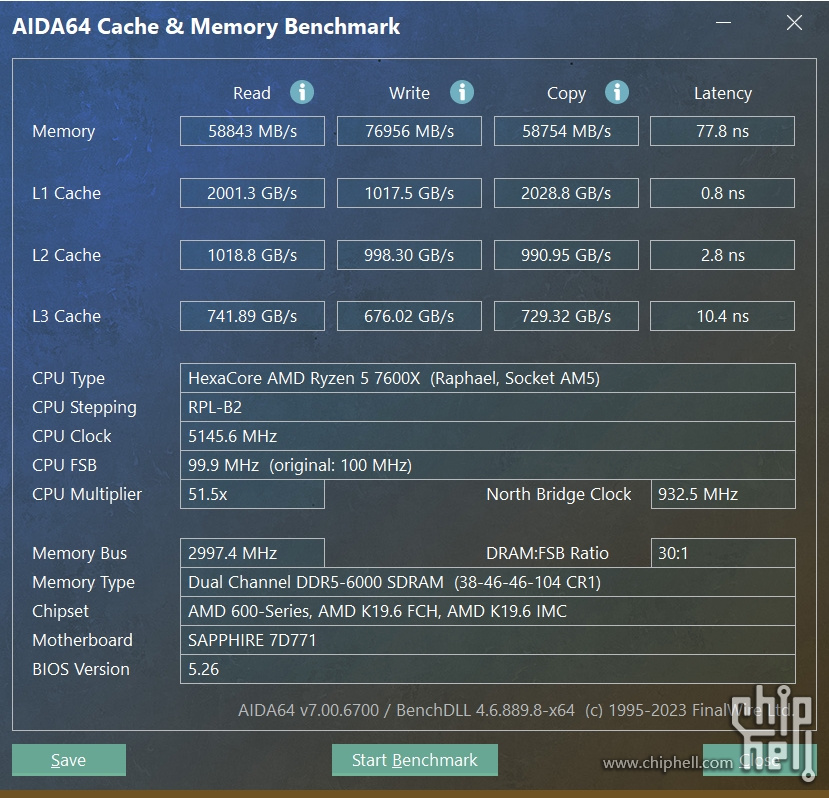

因为主板目前仅支持6000MHz OC+，所以原本6400MHz的美商海盗船复仇者RGB SL 内存只能手动设置频率为6000MHz，实际AIDA64 读写如图。




SSD 性能读写测试：

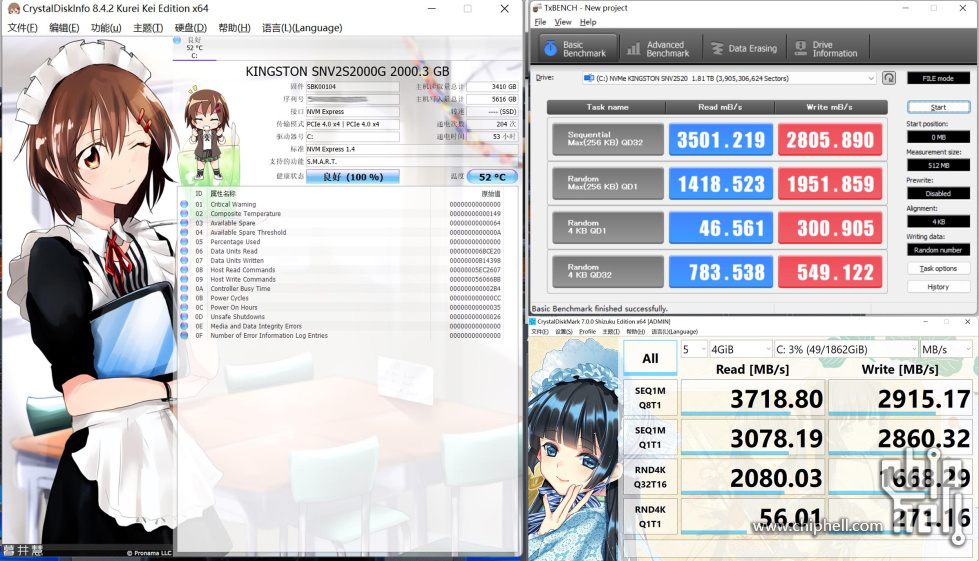

金士顿 NV2 2TB 读写测试成绩如图，作为金士顿专为存储提供的SSD 产品来讲日常使用应该是足够了。




散热测试：

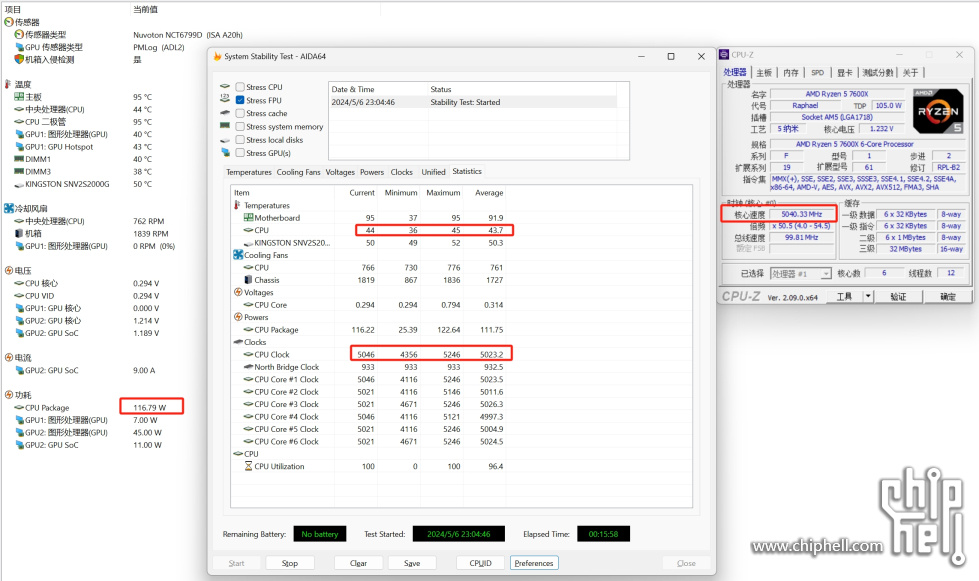

烤机测试方面 AMD R5 7600X 功耗稳定在117W 上下，处理器频率 5046 MHz上下波动。可以见九州风神冰立方620数显板在面对AMD R5 7600X 的散热表现还是非常不错的。




双烤压力测试下，AMD R5 7600X 功耗110W上下，频率5.0GHz 上下略有波动。6750GRE 显卡功耗152W。整体在室温25℃下测试整机的发热与噪音情况控制都十分不错，这套配置搭配650W 电源应该就足够了。




AI 性能测试：

Procyon 也带来了针对AI 诗句的测试套件，这里也测试一下这套配置的AI 性能如何。

「CPU-float32」113 分

「CPU-float16」 52分

「CPU-integer」 194分

「GPU-float32」 684分

「GPU-float16」 708 分

「GPU-integer」 244 分

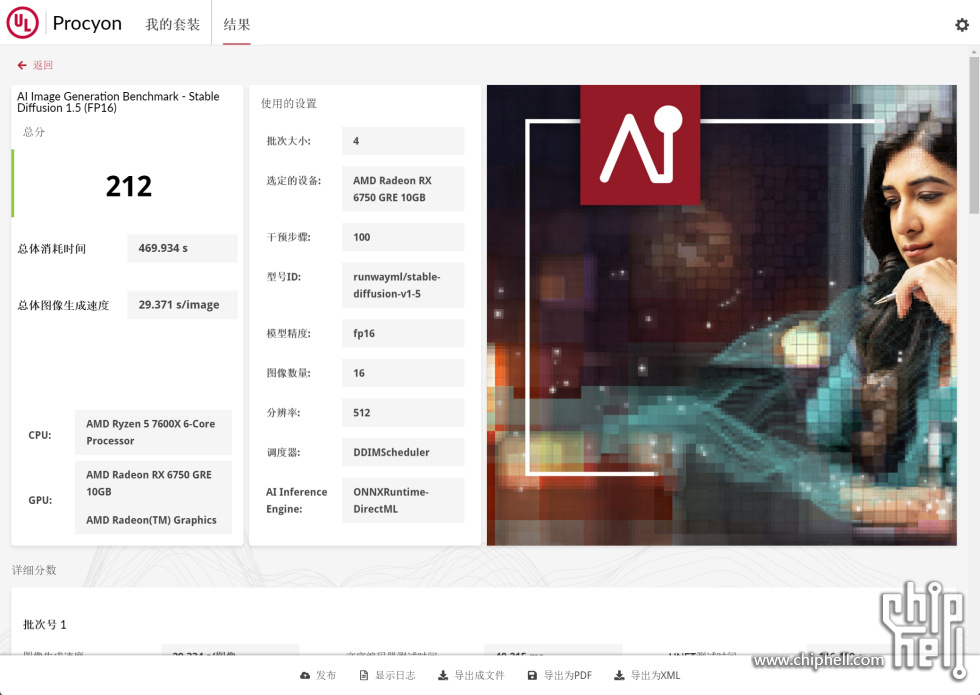

基于SD 1.5的测试分数：212 。




游戏测试：

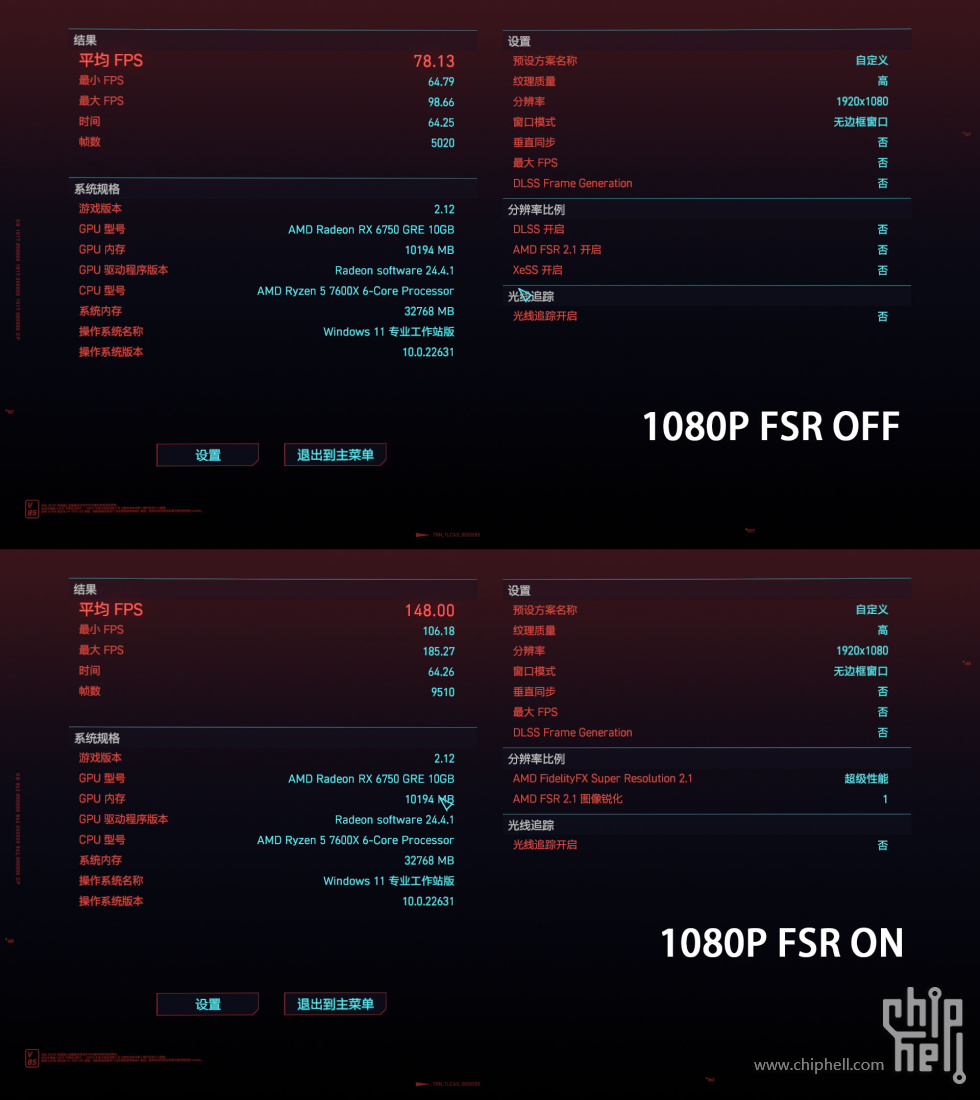

「2077」游戏内benchmark测试 1080P分辨率高画质下未开启FSR时游戏帧数78.13帧；开启FSR 后平均帧数来到了148 帧。




「FORZA HORIZON 5」游戏内benchmark测试 1080P分辨率下未开启FSR时戏帧数96帧；开启FSR 后平均帧数来到了106。

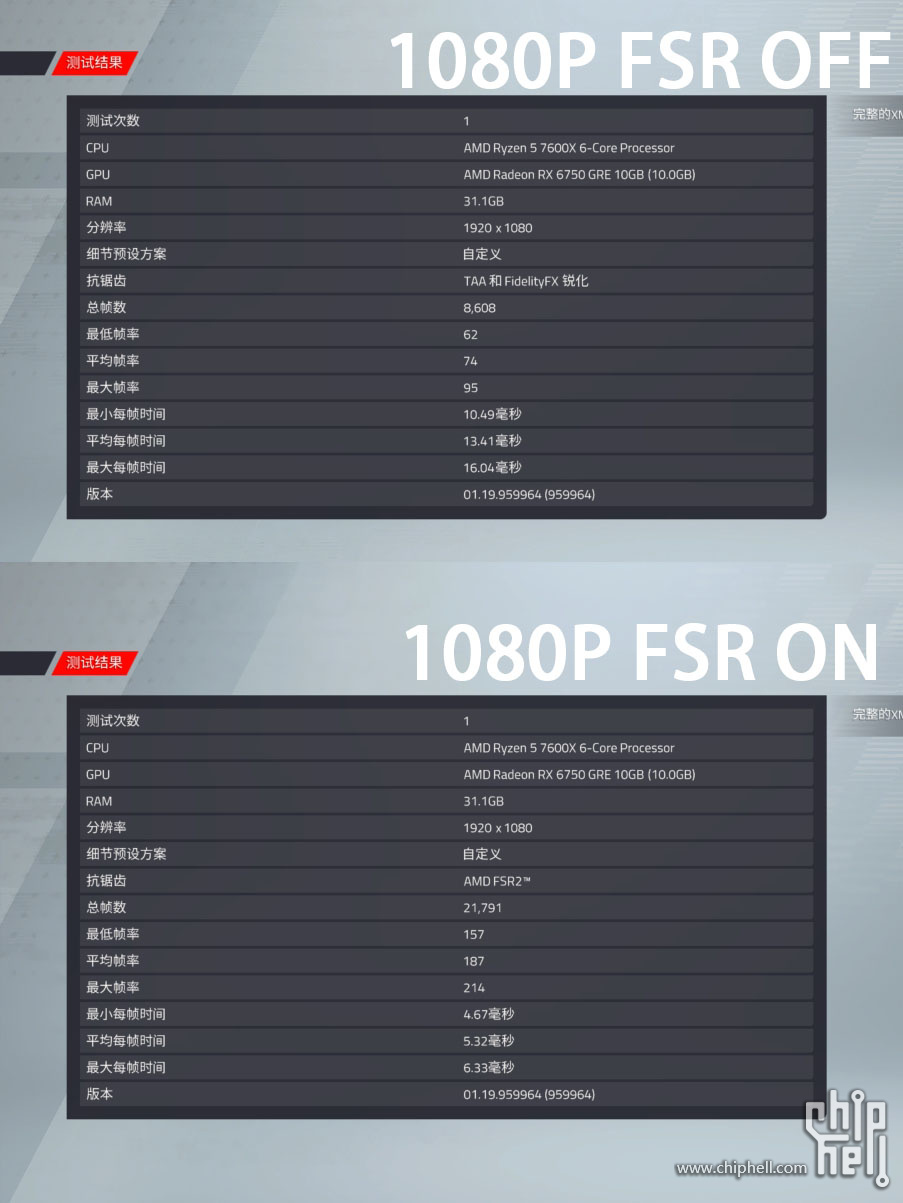

「F2 2022」游戏内benchmark测试 1080P分辨率下未开启FSR时游戏帧数74帧；开启FSR 后平均帧数来到了187。




「HORIZON」游戏内benchmark测试 1080P分辨率下未开启FSR时游戏帧数122帧；开启FSR 后平均帧数来到了148。




以上就是这样，很久没做ITX主机了。但是这次装机体验还是不错的，九州风神这款CH160 ITX虽然要拆卸的螺丝略多，但是机箱内部优化做得还是十分不错的。这款少见的蓝宝石NITRO+B650I WIFI超白金主板做工还是不错的，但是也因为ITX 规格的原因，接口方面还是需要玩家们注意下自己的需求。
