上海移动IPTV方案

moeclub110

不懂原理，但是在知乎和贴吧上看到一些资料，尝试后发现可行，希望有懂的大哥能解答一下

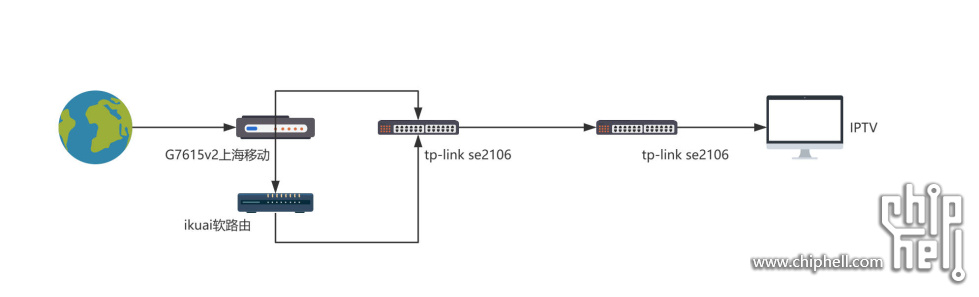

家中布线如上图所示，光猫，软路由和交换机都在弱电间，G7615v2是移动套餐299办理FTTR赠送，已经改为桥接模式，由ikuai拨号，光猫再接一根线到TL-SE2106上，软路由也接到TL-SE2106上，IPTV接到客厅的TL-SE2106上即可，可以通过AB面认证，但是换一台交换机就无法实现，测试过海思视讯vlan交换机，和tplink不带vlan功能的普通交换机都无法通过AB面认证。

飞雪尔

图和文字描述有点冲突？图里右侧的se2106 是什么？
---
IPTV接到客厅的TL-SE2106上即可，可以通过AB面认证，但是换一台交换机就无法实现
----
这是说直接接左边2106 可以，iptv接右边的2106就不行是吗？

x2jhvq

那就都用带VLAN的TP交换机或者海思交换机呗

moeclub110

飞雪尔 发表于 2024-5-13 06:10
图和文字描述有点冲突？图里右侧的se2106 是什么？
---
IPTV接到客厅的TL-SE2106上即可，可以通过AB面认证 ...

右侧是se2106是客厅的交换机，还接了路由器，图上没有画出来，弱电间到客厅只有一根网线，所以两端都放了交换机

moeclub110

x2jhvq 发表于 2024-5-13 06:40
那就都用带VLAN的TP交换机或者海思交换机呗

主要是se2106什么设置都不用就可以通过认证，不是很懂原理

x2jhvq

moeclub110 发表于 2024-5-13 09:06
主要是se2106什么设置都不用就可以通过认证，不是很懂原理

上海移动是不是就没有IPTV牌照，你可以试试把光猫IPTV口到交换机那根线拔了，看看机顶盒有没有信号

moeclub110

x2jhvq 发表于 2024-5-13 09:26
上海移动是不是就没有IPTV牌照，你可以试试把光猫IPTV口到交换机那根线拔了，看看机顶盒有没有信号 ...

这根线拔了，就过不了B认证

rchbk

这个需要把原来光猫怎么配置的搞清楚。。这个图说明不了什么问题，而且配置不当的情况下这么相连可能导致一些冲突。

rchbk

看看下面的几个问题：
原光猫IPTV的WAN的配置情况，首先确认是桥接WAN还是路由WAN
如果是桥接WAN，还需要看绑定情况，是否做了端口绑定，是否做了VLAN绑定，如果绑定了，绑定的VLAN号是多少。
原有的DHCP Server有没有特殊的Option

hitmanzmj

上海移动实在没办法还能用OTT的地址，就是会慢半分钟

moeclub110

rchbk 发表于 2024-5-13 10:09
这个需要把原来光猫怎么配置的搞清楚。。这个图说明不了什么问题，而且配置不当的情况下这么相连可能导致一 ...

感谢大神回复，原来的光猫只改了桥接，没有做其他操作，我这边发个帖子记录一下，给以后需要的人提供一个思路

moeclub110

rchbk 发表于 2024-5-13 10:13
看看下面的几个问题：
原光猫IPTV的WAN的配置情况，首先确认是桥接WAN还是路由WAN
如果是桥接WAN，还需要看 ...

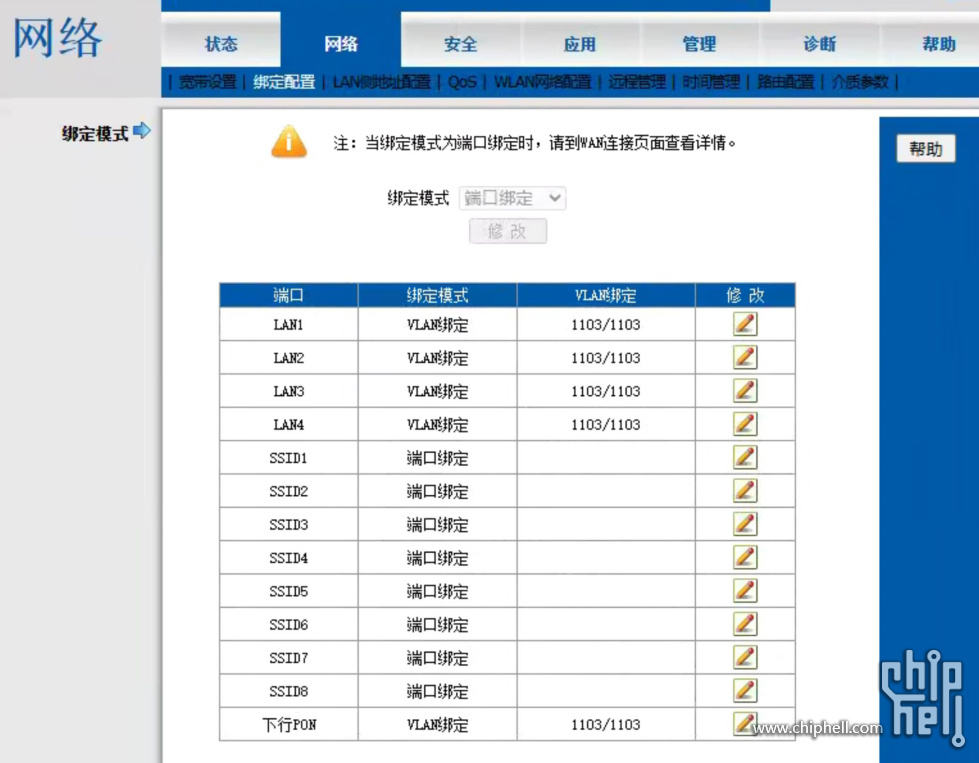

光猫的四个口默认vlan都绑定了1103

rchbk

moeclub110 发表于 2024-5-13 10:38
光猫的四个口默认vlan都绑定了1103

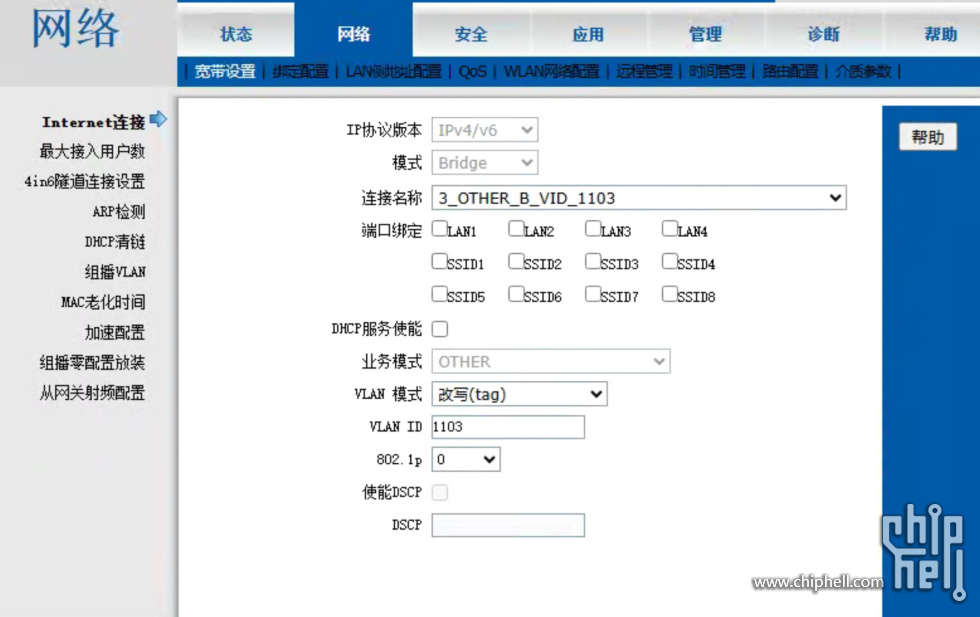

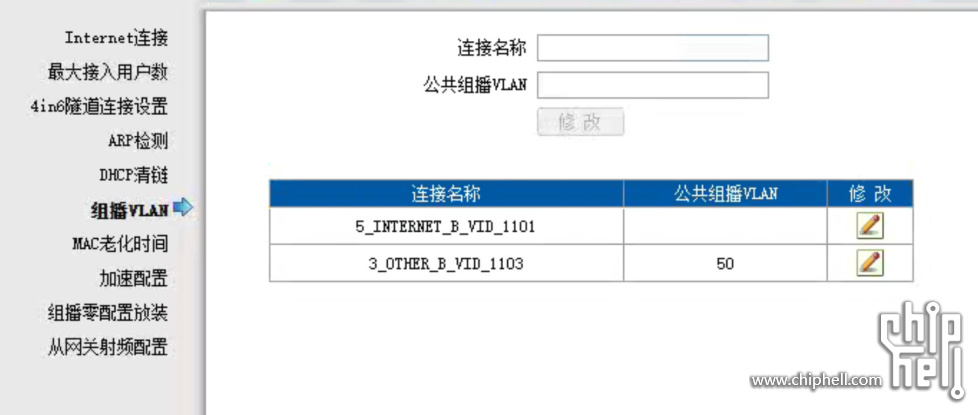

都是vlan绑定？贴个光猫的图看看，估计还是和电信同样的套路啊。
接机顶盒的端口必须是trunk，untag的是你的内网上网的网段，tagged是这个1103

moeclub110

rchbk 发表于 2024-5-13 11:28
都是vlan绑定？贴个光猫的图看看，估计还是和电信同样的套路啊。
接机顶盒的端口必须是trunk，untag的是 ...

飞雪尔

moeclub110 发表于 2024-5-13 09:04
右侧是se2106是客厅的交换机，还接了路由器，图上没有画出来，弱电间到客厅只有一根网线，所以两端都放了 ...

大概知道是什么问题了。你参考我家这个网络图看下吧。

我上海电信，vlan85，上海移动vlan 1103，拓扑图类似。

ikuai桥接拨号，光猫 <> 软路由 <> vlan交换机1 <> vlan交换机2 <> iptv

重点是图中黄色高亮的设置。包括pvid、vlan tag。光猫的网口3，绑定1103vlan就行了。

图中10.0.1.X网段在ikuai上设置了一个单独的dhcp服务器给到lan2，主要是为了dhcp 给iptv下发 option60 和option125。

其实你iptv连接到第二台交换机就不行的原因就是第二台交换机没有收到vlan 的帧，这些数据在上一胎交换机中被过滤了，不会给交换机2

x2jhvq

moeclub110 发表于 2024-5-13 12:04

既然iptv口有根独立网线到交换机，iptv直接绑定网口就行了。划分vlan的时候，在两个交换机出口和入口把iptv的数据做好标记应该就行了啊

rchbk

x2jhvq 发表于 2024-5-13 13:59
既然iptv口有根独立网线到交换机，iptv直接绑定网口就行了。划分vlan的时候，在两个交换机出口和入口把ip ...

不行的，上海的方式和其他地方不一样，端口绑定会剥掉vlan tag，vlan绑定会把相应的wan的数据包加上绑定的vlan tag发送出去。
这种机顶盒上公网页面还有认证鉴权什么的需要Internet，IPTV数据流需要私有的网络，两个独立网络为了在一个网口上传输，只能利用vlan来区分了。
