乔思伯前面板打孔有没有试过的【更新效果】

hacmp

乔思伯U1 PLUS传了四代平台了，夏季散热有点扛不住，但又不想放弃。

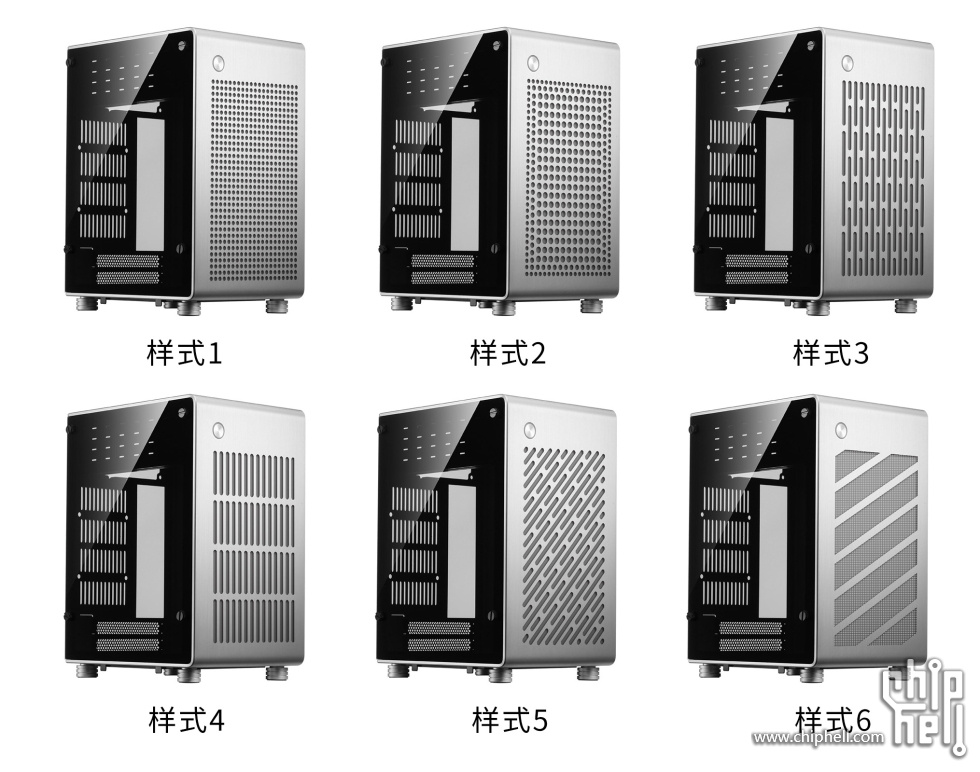

想将前面板开孔装个风扇再传几代，看了一些铝箱子目前就这些图案比较主流，然后自己设计了一下效果图。

想问下这种厚度的铝，打孔后效果怎么样，怕到时候巨丑，废箱子，有没有其它人试过的。

另外吐槽下：乔思伯很多机箱前面板都没有开孔，这种前面板没有开孔的，闷罐子多。





更新效果图

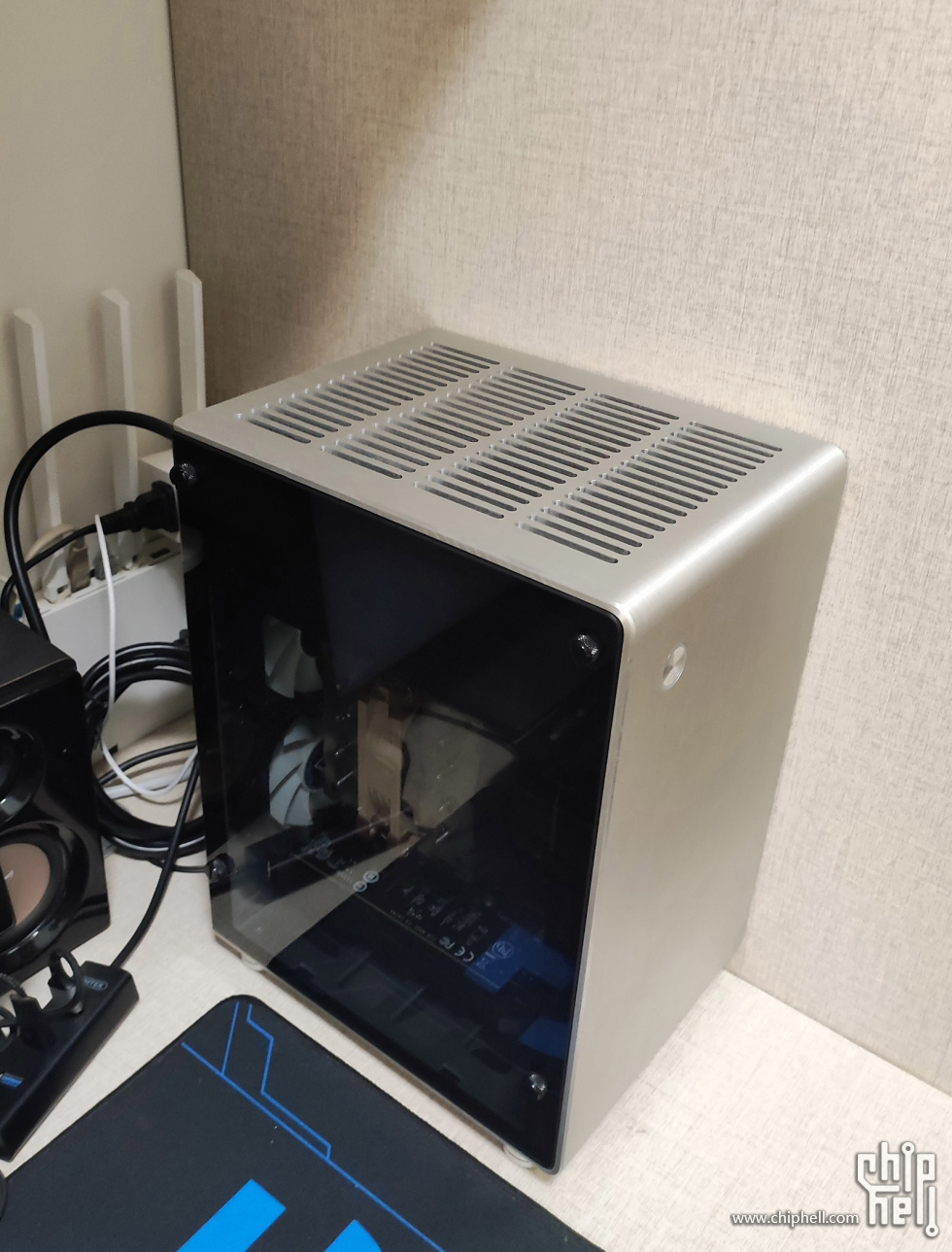

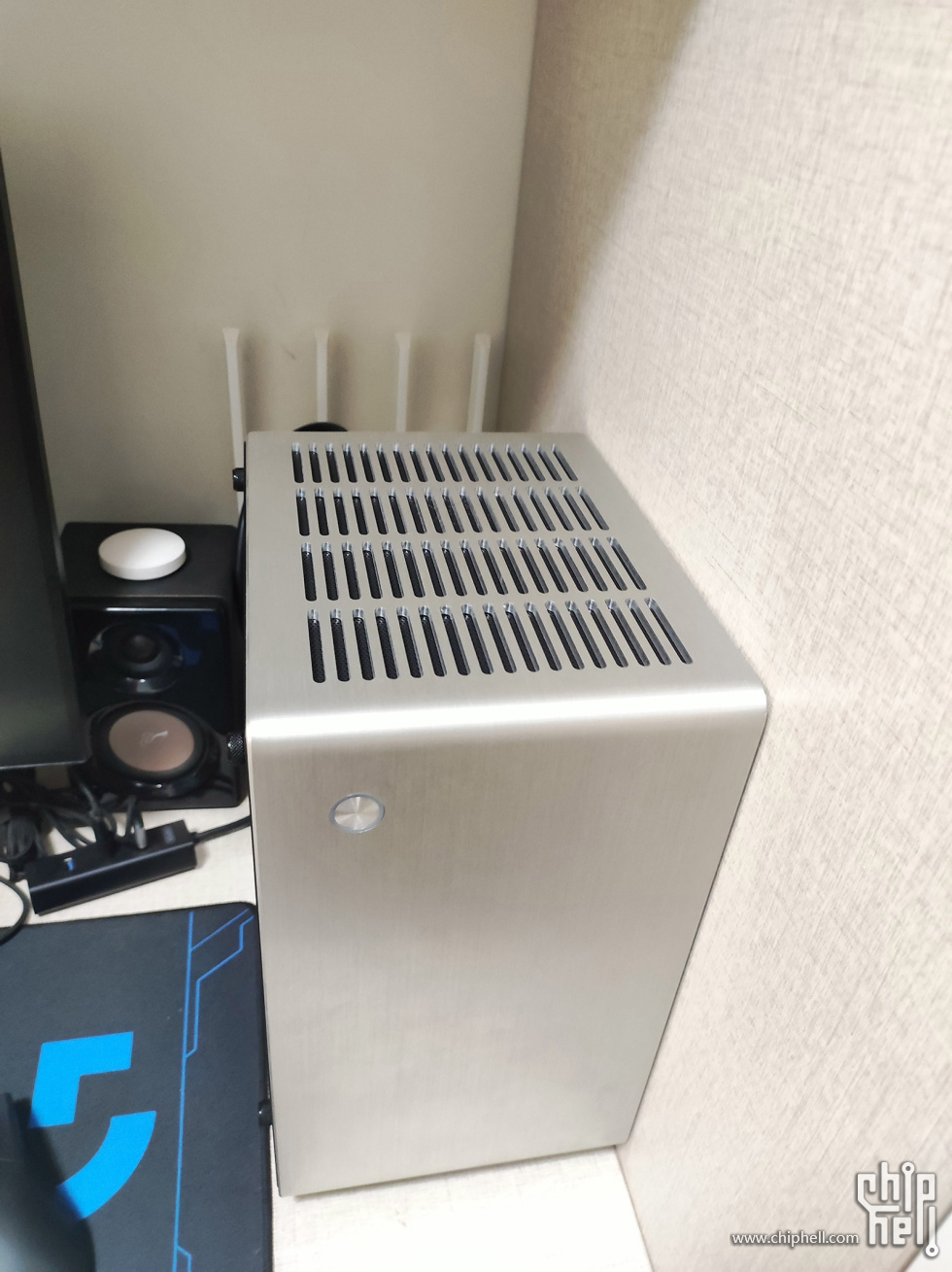

我个人还是觉得前面板打孔会影响美观，所以选择了在顶部打孔，可以将电源反装，不吸CPU散热尾气。

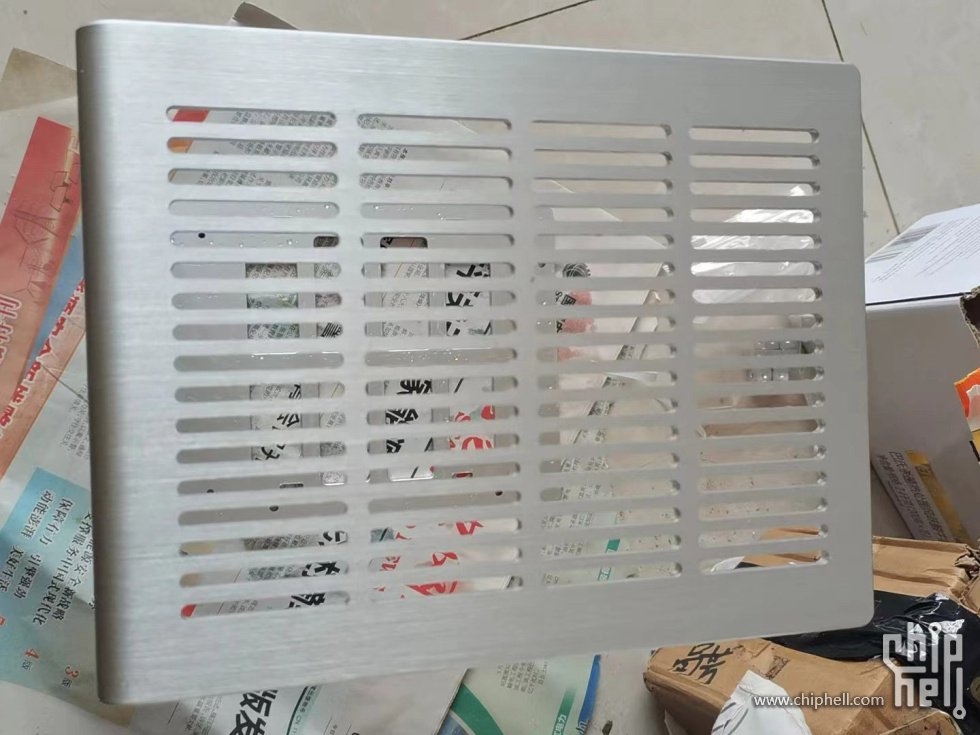

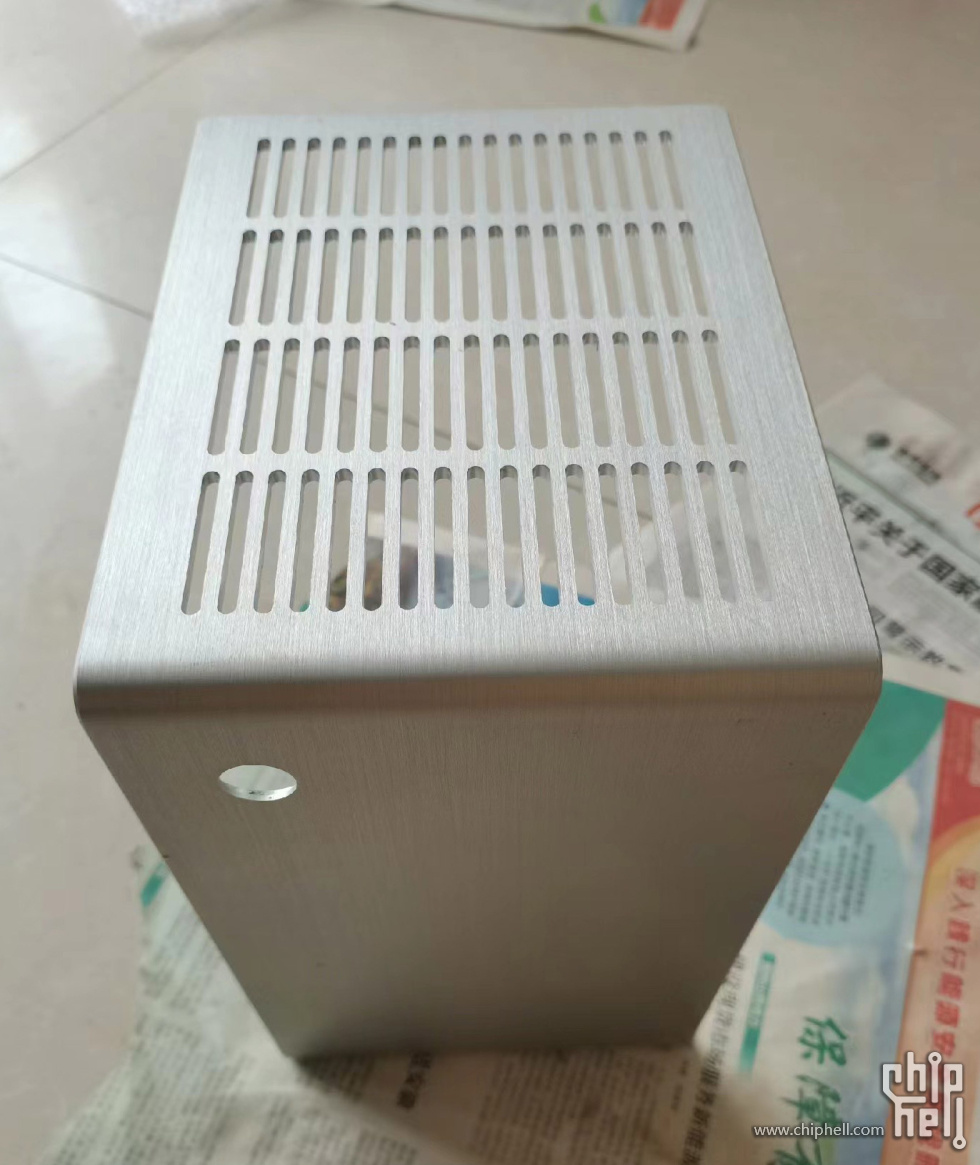

CNC加工出来的切口平整很漂亮，算上邮费一共80左右。唯一遗憾的是店家不支持铣边，导致用手摸有点割手。
实测烤机温度约下降5度，还是有效果的。但更好的效果肯定是前面板开孔加风扇。

不过发现好像容易落灰啊。

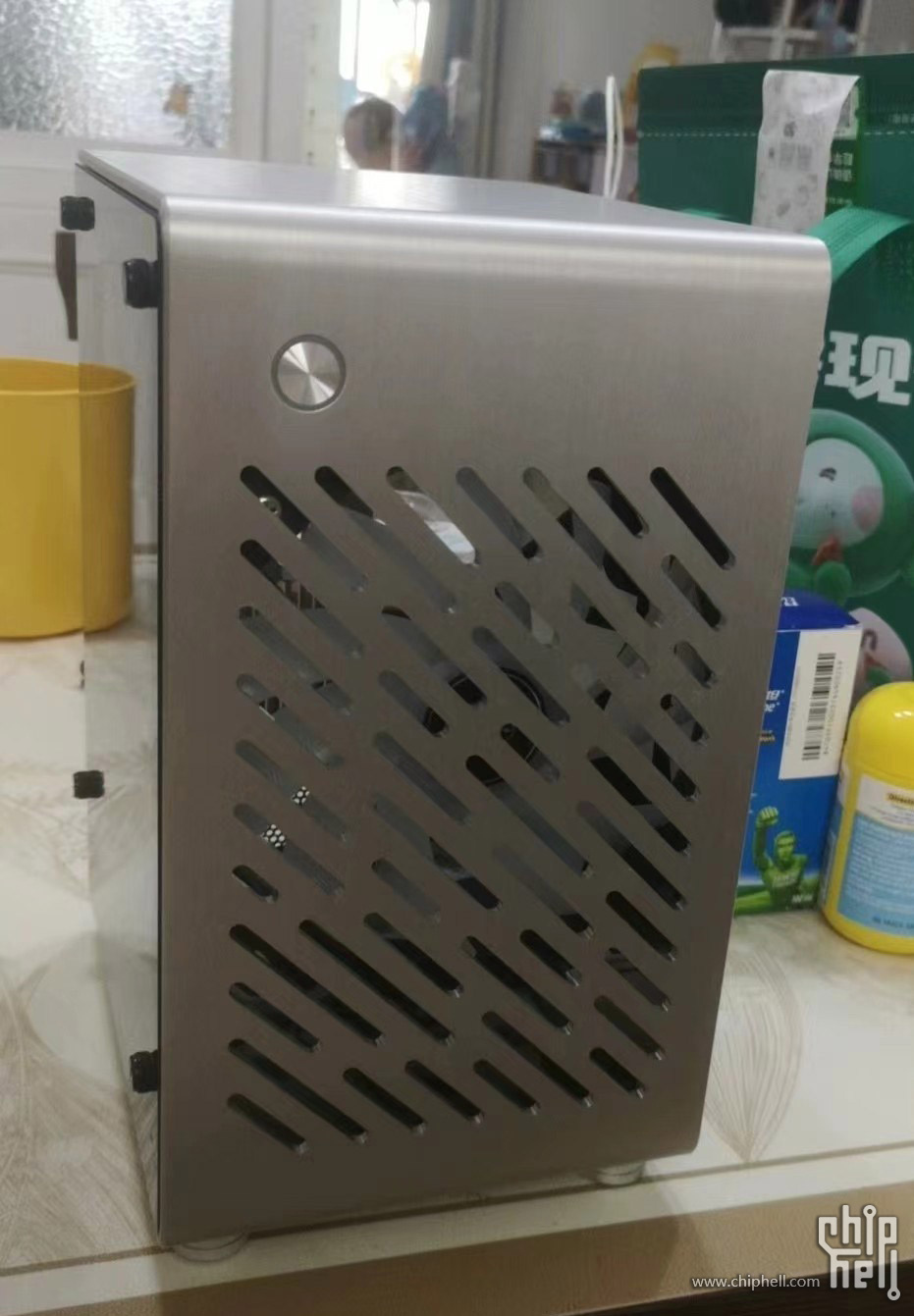

就在我寄过去加工的时候，无意中发现已经有人先一步加工了样式5的效果，不知是否论坛里的朋友。图片来源店家展示，如侵私信我删。

dumsss

可能你需要考虑酸蚀开孔 或者找足够靠谱的CNC加工
一般的小作坊 开孔效果不忍直视 你或许会质疑是狗啃的

raidenfrank

样式6最好，再加个防尘网

bbqgtr34

你应该设计像U2红龙纪念版的龙纹

zzcgh1928

找个激光切割的地方，让他在孔内下刀切割，出来成品再手工打磨一下即可

obfuscate

样式六 + 1.

请教一下现在闷罐状态多少度.
我今天U1PLUS装了一个12400+A380, 待机45+烤机70+, 这温度正常不

Mashiro_plan_C

咸鱼有个河北老哥专门接这种机箱开孔的活，当然他不会给你铣边

mypchas6fans

Mark一下吧，同样在用u1 plus，但是没想好怎么弄……
13490F加万图师2x 4060ti 16g，之前盖着盖热到重启了，
于是现在干脆躺下来把玻璃敞开
在想是不是换一个类似机械大师E24T那样的小卧式

nApoleon

1和5

hacmp

bbqgtr34 发表于 2024-7-5 16:35
你应该设计像U2红龙纪念版的龙纹

怕搞的越复杂越容易翻车

Z健C

D40在用，散热马马虎虎还能接受……
下面四个脚垫太矮影响进风另外材质超差，淘宝购买整体铝合金25mm高度脚垫更换
下进风：两个p14 co
cpu&后出风：两个大镰刀gt2150
显卡：涡轮titan xp

2k144 3极致 PUBG，室温30度 ，CPU显卡70来度

finished

一般网眼是效果最好的，6号

firebase

如果是一体的拆不下来的还是尽量打大的图案，不容易出错，除非能上激光，不然能接这种小活的厂就别指望铣床能给你做多好

hacmp

obfuscate 发表于 2024-7-5 16:52
样式六 + 1.

请教一下现在闷罐状态多少度.

室温28度，不开空调，FPU烤机86-88度，不装侧玻璃78-80左右。
玩游戏已经无法忍受所有风扇高转速的噪音了。

dumsss

其实这个乔斯伯机箱 散热不好最大的问题并不是前挡板开孔的问题

当然 前面板开孔加风扇 可以更好的改善散热

如果想简单改善散热 其实可以分析一下他的散热问题 就可以针对性的解决了

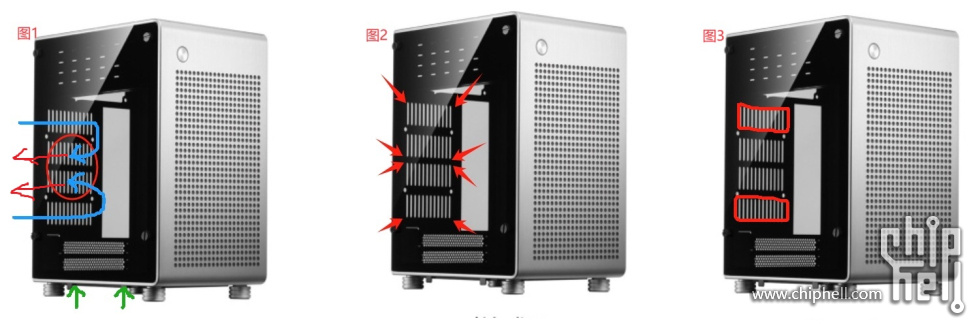

如图1中
我们想象是 底部绿色的进风路线 进入机箱后 变成红色热风指示线路 通过背部风扇排出机箱
但是事实是 你底部进风的动力 来自于背部风扇排风形成的低气压 但是这个低气压区 被离他排风口最近的两个排孔区域（图3红色区域）轻易的补足了 就是蓝色指示线路
说的直接点 底部进风基本是微乎其微 导致无法通过风道有效带走机箱内热量

解决方法有3
1 按图2中指示的位子 开8个孔 装2个排风扇 加强排风效果的同时 堵住了低压补偿路径
2 底部增加进风扇 加大底部进风 便于形成内部风道 主动形成正压带走热量
3 不额外开孔的情况下 用胶布或透明胶等 将图3区域的孔封住 也可以堵住低压补偿路径

3个方法可以组合使用 基本可以解决你闷罐的问题 没必要一定要前面板开孔 那个开孔 说实话 我是真不看好加工的水平

其实整个的气流如何流动 你可以在你不做任何改动前 将机箱侧挡板装好后开机 再点上一支烟 放到各个风口附近 慢慢观察 尤其是图3红色区域

hacmp

Z健C 发表于 2024-7-5 17:11
D40在用，散热马马虎虎还能接受……
下面四个脚垫太矮影响进风另外材质超差，淘宝购买整体铝合金25mm高度脚 ...

D40顶盖和底部能装风扇，前面板有没孔估计没这么重要了。
我这个仅后面板改装了双8CM风扇。顶部无孔，底部也装不了风扇。
室温28，烤机88。游戏什么的风扇呼呼狂转影响心情。

Jessey

6样式可以
要考虑开孔后的透风率

RushZealot

Z健C 发表于 2024-7-5 17:11
D40在用，散热马马虎虎还能接受……
下面四个脚垫太矮影响进风另外材质超差，淘宝购买整体铝合金25mm高度脚 ...

有关键字吗？我是买了洗衣机的太丑了

nn1122

把效果图发给乔思伯让出改款

obfuscate

hacmp 发表于 2024-7-5 17:14
室温28度，不开空调，FPU烤机86-88度，不装侧玻璃78-80左右。
玩游戏已经无法忍受所有风扇高转速的噪音了 ...

谢谢, 你这配置应该比我高.

看起来我这应该算是正常的, 果然是闷罐

hacmp

Mashiro_plan_C 发表于 2024-7-5 17:01
咸鱼有个河北老哥专门接这种机箱开孔的活，当然他不会给你铣边

对，我就是打算去找他，看他给其它机箱开孔的成品感觉还行。铣边估计要加钱。

chen767197

你这些方案自己操作的话都很难，自己钻孔最好的方式是加大孔径，加大孔距。
比如搞6-8mm的孔，孔距20mm，这样的好处是即使偏离了1mm什么的，看上去也不太明显。

finished

hacmp 发表于 2024-7-5 17:21
对，我就是打算去找他，看他给其它机箱开孔的成品感觉还行。铣边估计要加钱。 ...

PM我下ID，虽然我感觉我很早就加过他了，谢谢

Z健C

RushZealot 发表于 2024-7-5 17:20
有关键字吗？我是买了洗衣机的太丑了

【淘宝】https://m.tb.cn/h.g6xGmbiS3u9cUbP?tk=eEbr301kzQo HU7632 「铝合金减震脚垫音响机箱功放胆机避震机脚防震垫防滑脚钉」

RushZealot

Z健C 发表于 2024-7-5 17:29
【淘宝】https://m.tb.cn/h.g6xGmbiS3u9cUbP?tk=eEbr301kzQo HU7632 「铝合金减震脚垫音响机箱功放胆机避 ...

感谢zsbdddd

hacmp

dumsss 发表于 2024-7-5 17:19
其实这个乔斯伯机箱 散热不好最大的问题并不是前挡板开孔的问题

当然 前面板开孔加风扇 可以更好的改善散 ...

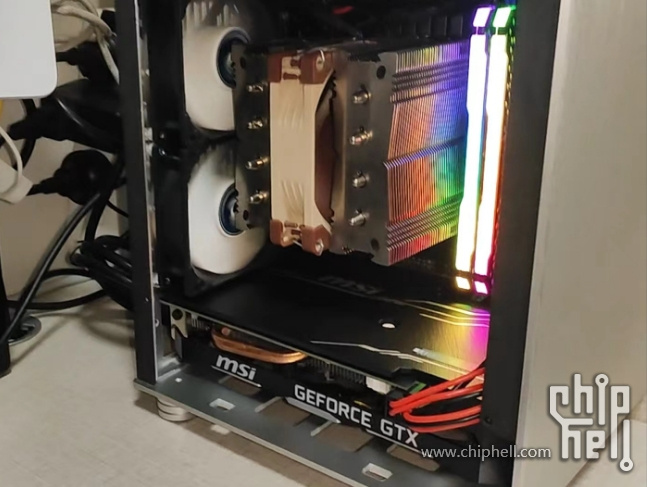

感谢分析，已经改了双8cm风扇，但底部无法装风扇，顶部又是没孔的，目前只靠底部显卡进风感觉有点吃力，打算换成4060TI风扇又是停转的，这个机箱右侧板有一排小孔，摆放靠柜子堵住了，目前风扇高转速下尝试挪动一些距离，明显感觉进风的声音都变了，所以推测进风着急。

hacmp

obfuscate 发表于 2024-7-5 17:20
谢谢, 你这配置应该比我高.

看起来我这应该算是正常的, 果然是闷罐

我也是12400F，其它楼有装机效果图，你可以看看，我还特地买了4颗12400F，挑过体质的，H0步进。但不如人意。

fcs15963

最好的是六边形密铺网孔，如果打不了六边形那么用圆形代替也可以，交错排列。

dumsss

hacmp 发表于 2024-7-5 17:36
感谢分析，已经改了双8cm风扇，但底部无法装风扇，顶部又是没孔的，目前只靠底部显卡进风感觉有点吃力， ...

那就只能考虑开孔了

建议6这种类型的大孔 然后孔后贴装防尘网 再加风扇

这些搞加工的 难就难在开小孔的定位精准上 整片的孔 有1个错位了 一眼就能看出来 极其影响美观 开大孔几何边形状的 不是小圆孔 会好很多 铣边加工什么的 也容易很多

gaohui12052

看我的帖子，完全可以，还可以自己选图案，只不过我当初嫌前面板打孔破坏整体协调美，就没弄，要不然就一起搞了。。
https://www.chiphell.com/thread-2557324-1-1.html
