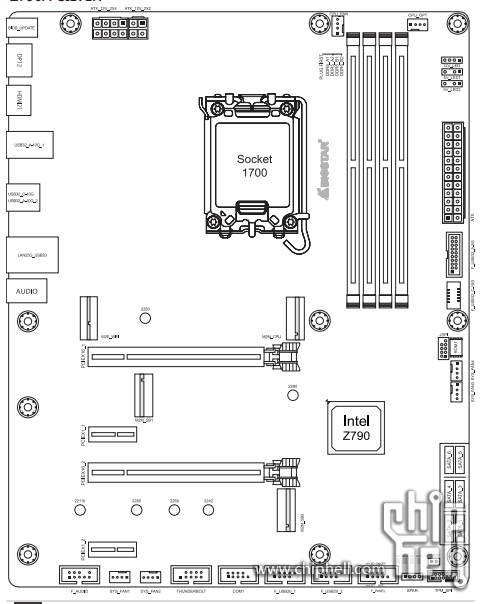

老哥帮忙看一下，pcie下面3个都是原生的吗？

烛火温暖 · 发表于 2024-7-12 13:52

本帖最后由烛火温暖于 2024-7-12 13:59 编辑

M2有3个，说明书标注，只有第一个是原生的，PCIE第一条不用问，下面3个说明书好像是没标。

jiano · 发表于 2024-7-12 13:54

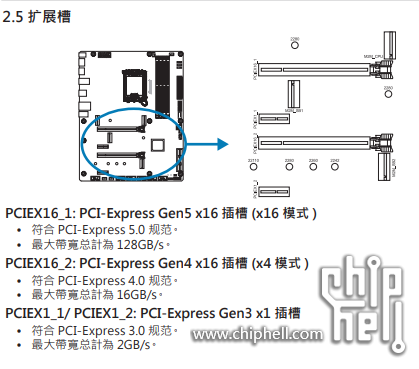

下面那不是直接写了，PCIe 4.0，PCIe 3.0。

烛火温暖 · 发表于 2024-7-12 13:56

jiano 发表于 2024-7-12 13:54
下面那不是直接写了，PCIe 4.0，PCIe 3.0。

都是原生的吗？不可能吧。

jiano · 发表于 2024-7-12 13:58

肯定是转接的呀，原生的话，就应该还是PCIe 5.0

ttt5t5t · 发表于 2024-7-12 13:58

x1不可能直连cpu的吧？

烛火温暖 · 发表于 2024-7-12 13:59

jiano 发表于 2024-7-12 13:58
肯定是转接的呀，原生的话，就应该还是PCIe 5.0

3个都不是原生的吗，这么惨。

PPXG · 发表于 2024-7-12 14:00

LGA1700的CPU直出PCIE就那点东西，下面那几个是不是直出不是显而易见么。。。。

jiano · 发表于 2024-7-12 14:01

烛火温暖发表于 2024-7-12 13:59
3个都不是原生的吗，这么惨。

因为只有显卡需要这么高的带宽呀，其他的没啥需要的了，再就是还要分给M2，一般有1~2个m2插槽给的是原生PCIe5.0。

hp5152688 · 发表于 2024-7-12 14:01

映泰的Z790A-SILVER吧？官网有写


烛火温暖 · 发表于 2024-7-12 14:03

hp5152688 发表于 2024-7-12 14:01
映泰的Z790A-SILVER吧？官网有写

这不只写着第一个M2是直连吗？

斩龙 · 发表于 2024-7-12 14:12

1700的CPU直出的也就20条，靠近CPU的M.2的4条，显卡的PCIEx16就占了16条。
除此之外的都是南桥转接的。

有部分主板，将显卡的PCIEx16拆分为X8+X8，比如华硕的创艺主板，但第三条无论如何也不可能是CPU直连的，除非改了靠近CPU的M.2。

hp5152688 · 发表于 2024-7-12 14:13

烛火温暖发表于 2024-7-12 14:03
这不只写着第一个M2是直连吗？

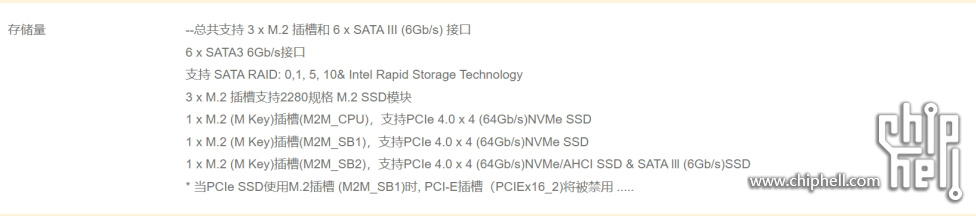

M2M_SB1、M2M_SB2，其中的SB就是South bridge，南桥

还有最后一句“当PCIe SSD使用M.2插槽 (M2M_SB1)时, PCI-E插槽（PCIEx16_2)将被禁用”

PCIe槽跟M.2槽只能二选一，那就也是南桥出来的

再给你贴一个Z790的结构图



Zyn0114 · 发表于 2024-7-12 14:16

原生的定义是什么，CPU直出？

大道无言 · 发表于 2024-7-12 14:18

感觉楼主的帖子全是钓鱼的

烛火温暖 · 发表于 2024-7-12 14:23

hp5152688 发表于 2024-7-12 14:13
M2M_SB1、M2M_SB2，其中的SB就是South bridge，南桥

还有最后一句“当PCIe SSD使用M.2插槽 (M2M_SB1)时, ...

原来如此，主要我用第一条pcie转接3个M2组RAID0，显卡是低端卡，在第二条×16，不担心带宽，担心玩游戏会不会延迟。

zhrb · 发表于 2024-7-12 14:37

烛火温暖发表于 2024-7-12 14:23
原来如此，主要我用第一条pcie转接3个M2组RAID0，显卡是低端卡，在第二条×16，不担心带宽，担心玩游戏会 ...

英特尔的12-14代的x16最多只能拆到x8x8，也就是说x16插槽最多只能识别两个设备
除非你用的是免拆分的转接卡，那玩意超贵的

烛火温暖 · 发表于 2024-7-12 14:48

zhrb 发表于 2024-7-12 14:37
英特尔的12-14代的x16最多只能拆到x8x8，也就是说x16插槽最多只能识别两个设备
除非你用的是免拆分的转接 ...

不是能拆x8+x4+x4吗？看到人家的Z590可以，更新的Z790阉割了吗？

rx_78gp02a · 发表于 2024-7-12 14:49

大道无言发表于 2024-7-12 14:18
感觉楼主的帖子全是钓鱼的

看了你的回复，急忙搜了下楼主的贴子，恍然大悟，都是在问一些显而易见的问题。

liolio · 发表于 2024-7-12 15:20

烛火温暖发表于 2024-7-12 14:48
不是能拆x8+x4+x4吗？看到人家的Z590可以，更新的Z790阉割了吗？

11代之前才能拆844 12代开始撑死了就8+8

烛火温暖 · 发表于 2024-7-12 15:27

liolio 发表于 2024-7-12 15:20
11代之前才能拆844 12代开始撑死了就8+8

吐了，英特尔这么坑吗，最新的还阉割了，人家农企都支持4个x4的。

幻呤乐 · 发表于 2024-7-12 15:31

一般CPU给20条通道的话，第一个显卡槽给16条，第一个M2给4条，这就20条了，其他的要看说明书了。剩下的多数是主板南桥扩展出来的，不是CPU直连的。

你说的这个原生的概念不是很理解，我理解的有两种，一种是直连CPU的PCIE通道，一种是直连主板的PCIE通道，理论上直连CPU的更快，但在正常使用中，一般感知不大。

幻呤乐 · 发表于 2024-7-12 15:33

rx_78gp02a 发表于 2024-7-12 14:49
看了你的回复，急忙搜了下楼主的贴子，恍然大悟，都是在问一些显而易见的问题。 ...

反正时不时的就能看到一些问问题，问很基础很基础的问题。

虽然个人感觉可以问，但是问之前好歹查阅一下相关资料，有疑难卡主了再请坛友解答比较节省时间。张嘴就问很基础的问题，有时候直接就点关闭了。

PolyMorph · 发表于 2024-7-12 16:14

烛火温暖发表于 2024-7-12 15:27
吐了，英特尔这么坑吗，最新的还阉割了，人家农企都支持4个x4的。

z890支持

huihuige · 发表于 2024-7-12 16:16

斩龙发表于 2024-7-12 14:12
1700的CPU直出的也就20条，靠近CPU的M.2的4条，显卡的PCIEx16就占了16条。
除此之外的都是南桥转接的。

正解，字数补丁

LeonChen · 发表于 2024-7-12 16:21

活见鬼，看成，楼主说三个都不是亲生的

卢奇亚诺 · 发表于 2024-7-12 16:27

12/13代cpu直出pcie只有16条gen5 ，4条gen4
