闲着无聊设计了个1U机架式DC集中供电

港城钢铁侠 · 发表于 2024-7-19 22:55

本帖最后由港城钢铁侠于 2024-7-19 22:55 编辑

之前忘记在哪个论坛看到个帖子，把明纬的12V开关电源改成给DC设备集中供电的电源，觉得挺有意思的，于是一开始搞了个低配版

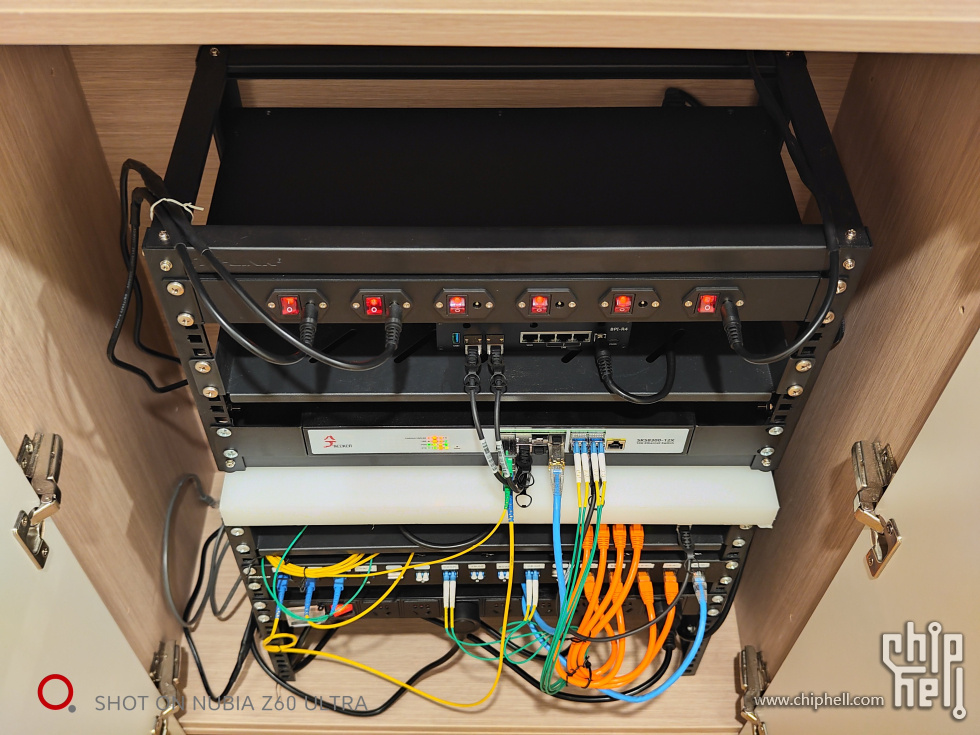

后来觉得这个方案还是不太优雅，毕竟电源这样直接长时间暴露在外面可能受潮落灰啥的，正好家里又有机架，就想着能不能把这个做成机架式的设计，并且每个DC供电口还要带上开关，最后根据找到的1U短机箱和插座的数据，设计了这样一个壳子，顺带把风扇位也给加上

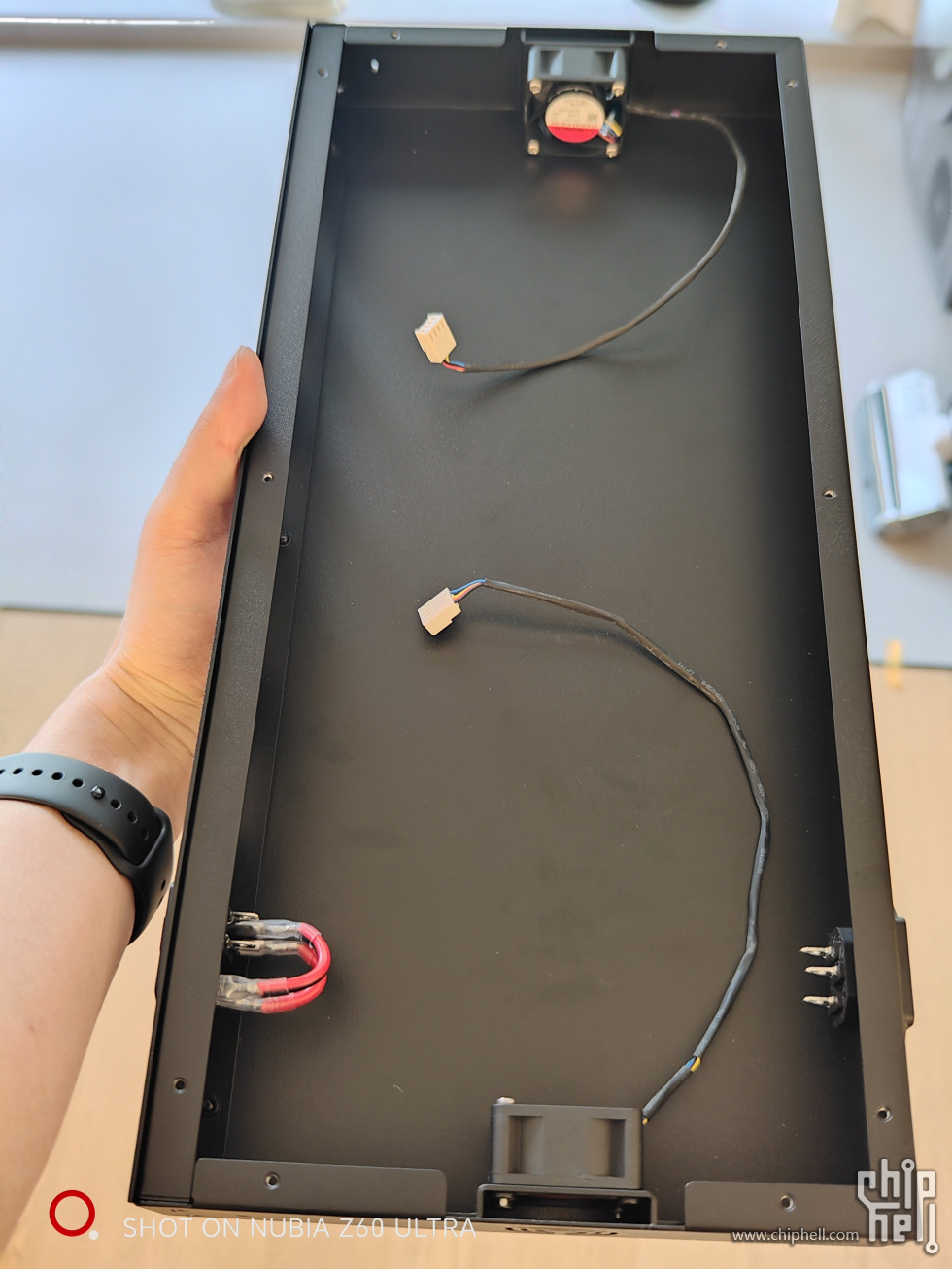

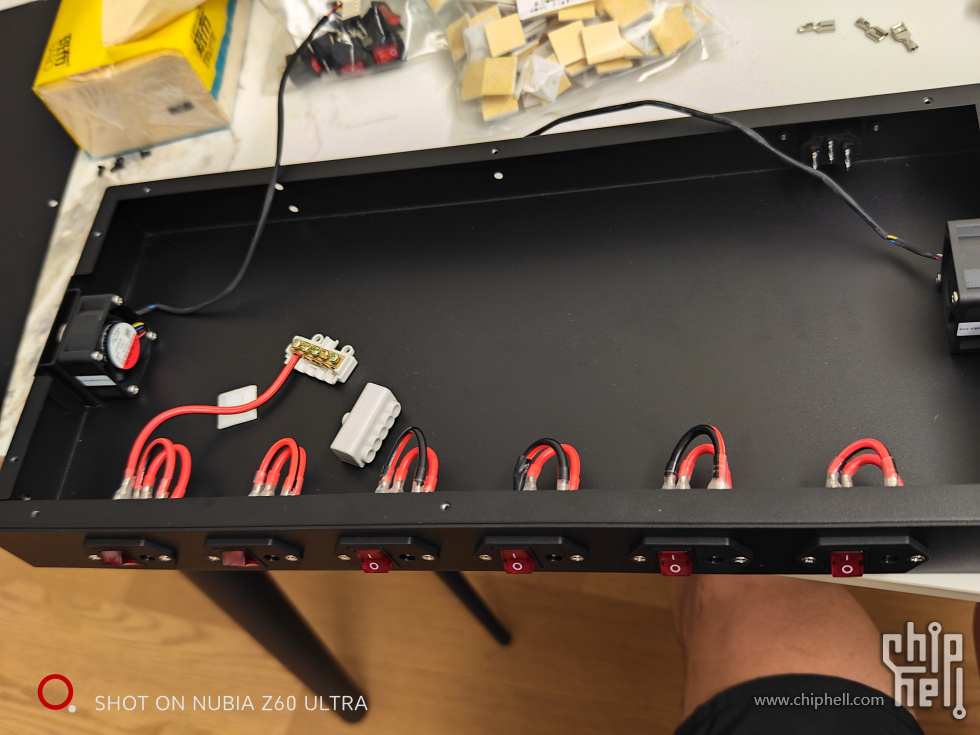

有图后面就好搞了，淘宝上卖成品1U机壳的很多，问了几家打孔的报价，找了家最便宜的帮忙按图开孔，历时一周拿到成品。懒得打太多字，直接放图，接线工具和水平都比较业余，理线也没太认真搞，轻喷。用手上多的温控风扇模块+1分2风扇线实现了温控风扇，直接把温控探头压在电源底下，设置成30度以上就开转。

Enjoy!

dissyu923 · 发表于 2024-7-19 23:08

感謝分享~~ 正好最近對機櫃頭痛這件事

港城钢铁侠 · 发表于 2024-7-19 23:16

dissyu923 发表于 2024-7-19 23:08
感謝分享~~ 正好最近對機櫃頭痛這件事

嗯，这个方案挺好的，唯一的缺点就是我找到的这个带开关的DC插座12V下最大支持5A，也就是60W的功率输出，有单路大功率需求的话就没法用这个插座了，不过设计思路还是可以参考的

TWSzzz · 发表于 2024-7-19 23:32

楼主这是两个TP的机柜？不知道淘宝定制这个要多少钱
我现在12V用了个电脑电源，买的开关线跟各种转接线12V DC，顺便还能搞出来5V（米家有的东西5V供电太阴间了，DC接口也不用5525），散热的话电源风扇自带了，就是现在理线噩梦
感觉空间利用率高一点可以塞一个电源，塞个光纤盒或交换机，感觉开关什么的不是很必要，能做成伸缩线就完美了

InuYasha · 发表于 2024-7-19 23:41

我集中供电市电部分用的这玩意儿

电池部分用48V24Ah的电动车电池一路直接接POE交换机，再一路降压到12V和上面市电的12V并联，并且加上了完美二极管防倒灌。

港城钢铁侠 · 发表于 2024-7-19 23:43

TWSzzz 发表于 2024-7-19 23:32
楼主这是两个TP的机柜？不知道淘宝定制这个要多少钱
我现在12V用了个电脑电源，买的开关线跟各种转接线12V ...

下面的机架不是TP的，上面的是，一个架子一百多块吧

港城钢铁侠 · 发表于 2024-7-19 23:44

InuYasha 发表于 2024-7-19 23:41
我集中供电市电部分用的这玩意儿

666，之前也有人推荐用服务器电源改，主要是没这个手艺，开关电源接线比较简单

InuYasha · 发表于 2024-7-19 23:48

港城钢铁侠发表于 2024-7-19 23:44
666，之前也有人推荐用服务器电源改，主要是没这个手艺，开关电源接线比较简单 ...

直接买改好的就行了，这玩意儿便宜得跟不要钱一样，正常这么大功率的12V电源得10倍价格。

港城钢铁侠 · 发表于 2024-7-19 23:52

InuYasha 发表于 2024-7-19 23:48
直接买改好的就行了，这玩意儿便宜得跟不要钱一样，正常这么大功率的12V电源得10倍价格。 ...

那也不至于，明纬的450W开关电源好像也就不到200块

binne · 发表于 2024-7-19 23:56

港城钢铁侠发表于 2024-7-19 23:16
嗯，这个方案挺好的，唯一的缺点就是我找到的这个带开关的DC插座12V下最大支持5A，也就是60W的功率输出， ...

5A，够用了。很少有单一设备额定电压12v的情况下用超过5A电流。

没想过要挂一个电压电流表？

港城钢铁侠 · 发表于 2024-7-20 00:00

binne 发表于 2024-7-19 23:56
5A，够用了。很少有单一设备额定电压12v的情况下用超过5A电流。

没想过要挂一个电压电流表？ ...

没想到这回事，讲道理确实应该挂一个

binne · 发表于 2024-7-20 00:03

港城钢铁侠发表于 2024-7-20 00:00
没想到这回事，讲道理确实应该挂一个

折腾没底线的，先装一个数字表来玩，后来发现指针的表更好玩。。。哈哈

faninx · 发表于 2024-7-20 00:23

这真的不错

etfgert · 发表于 2024-7-20 00:48

老哥，柜子里面的架子有链接吗

新城舊夢 · 发表于 2024-7-20 00:58

InuYasha 发表于 2024-7-19 23:41
我集中供电市电部分用的这玩意儿

同款用过一段时间，确实是不错的电源，可惜空载功耗比较高，通电就固定十几瓦消耗，设备不多还是退下来备用了，设备多用这很不错。

l0stc0mpass · 发表于 2024-7-20 03:51

我擦，我一直想要这个，搜了很多没找到现成产品。请问有哪个公司做出产品化的东西吗？

deergula · 发表于 2024-7-20 05:54

我的集中供电，几十块钱。

yubeii · 发表于 2024-7-20 07:48

港城钢铁侠你好，请问图中的机箱名字叫？有购买地址吗？

港城钢铁侠 · 发表于 2024-7-20 08:28

etfgert 发表于 2024-7-20 00:48
老哥，柜子里面的架子有链接吗

哪一个，上面的机架是TP-Link 的，淘宝搜一下就有了

港城钢铁侠 · 发表于 2024-7-20 08:29

yubeii 发表于 2024-7-20 07:48
港城钢铁侠你好，请问图中的机箱名字叫？有购买地址吗？

哪个机箱？这个集中供电的？这个没有现成的，得拿图找卖家开孔

港城钢铁侠 · 发表于 2024-7-20 08:30

deergula 发表于 2024-7-20 05:54
我的集中供电，几十块钱。

挺好的，我也考虑过用服务器电源改

Anderson997 · 发表于 2024-7-20 08:33

本帖最后由 Anderson997 于 2024-7-20 08:36 编辑

b站看到个拿中兴dcpd6改的，不嫌丑的话蛮好的，9组独立开关。也不用和加工js打交道

港城钢铁侠 · 发表于 2024-7-20 08:35

Anderson997 发表于 2024-7-20 08:33
b站看到个拿中兴dcpd6改的

挺好的，我当时好像闲鱼看到过中兴这个

nineapple · 发表于 2024-7-20 10:40

etfgert 发表于 2024-7-20 00:48
老哥，柜子里面的架子有链接吗

淘宝找”开放式机架“

pdvc · 发表于 2024-7-21 13:04

设备不多不建议用，低负载的纹波和自身耗电都不太美丽……

InuYasha · 发表于 2024-7-21 13:07

新城舊夢发表于 2024-7-20 00:58
同款用过一段时间，确实是不错的电源，可惜空载功耗比较高，通电就固定十几瓦消耗，设备不多还是退下来备 ...

待机4W多，我这要用来带DCATX的NAS和其他设备，不在乎这点了。

新城舊夢 · 发表于 2024-7-21 17:13

InuYasha 发表于 2024-7-21 13:07
待机4W多，我这要用来带DCATX的NAS和其他设备，不在乎这点了。

刚才又重新拿出来试了下，确实4瓦多，还有750W那款也是，看来之前是测错了，

这东西确实划算的，几十块钱还是白金大功率，460-1200三片我都有，现在没地方用吃灰。
