主板上的thunderbolt插针能用来干什么？

aikgogo · 发表于 2024-7-23 21:41

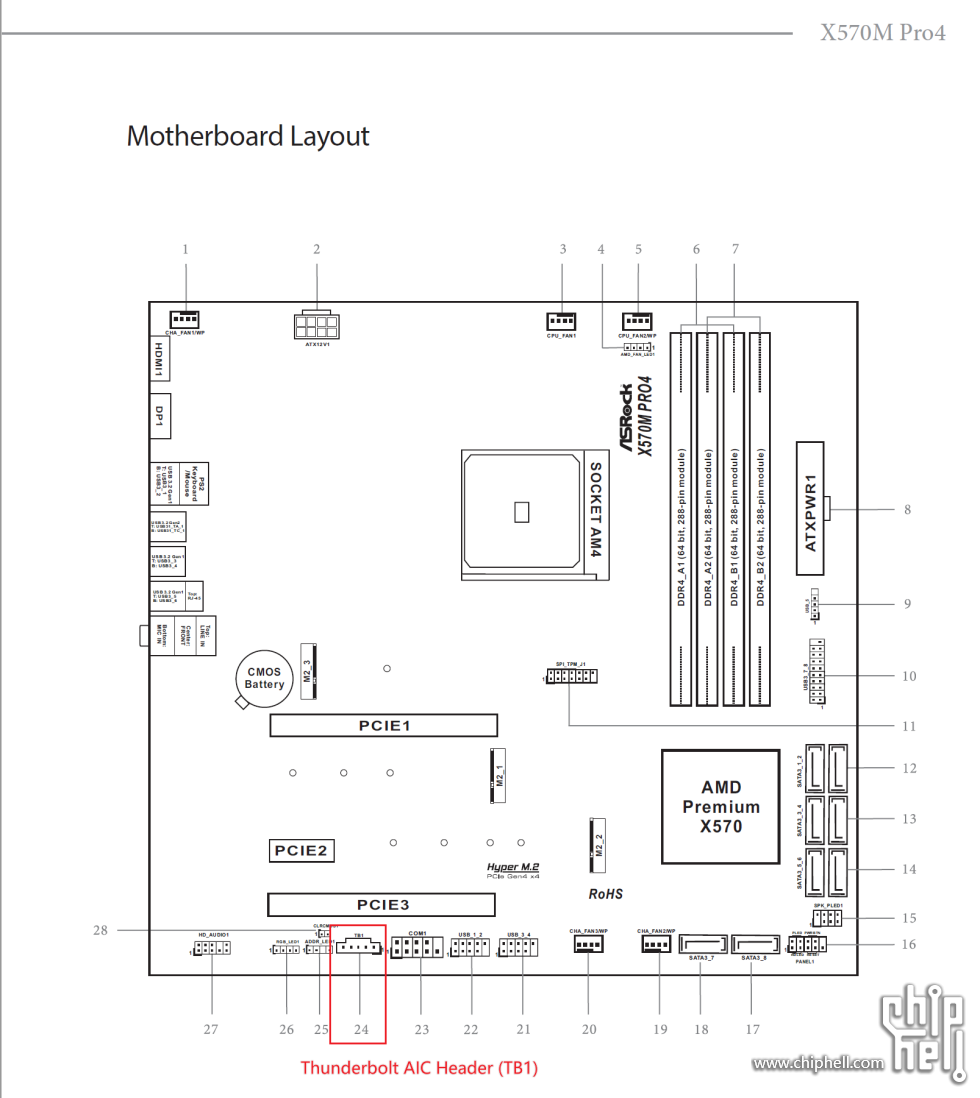

今天看主板的说明书，发现还有thunderbolt接口，怎么用？

mhmddb · 发表于 2024-7-23 21:44

雷电卡的接口啊，主板支持雷电卡，但是都要和主板这个插口单接一条线

aikgogo · 发表于 2024-7-23 22:05

mhmddb 发表于 2024-7-23 21:44
雷电卡的接口啊，主板支持雷电卡，但是都要和主板这个插口单接一条线

怎么使用的？

cuixiang · 发表于 2024-7-23 22:21

雷电扩展卡插 PCI-E插口，之后接上雷电接口。

但雷电扩展卡单买，要好几百，失去意义

我没理解错的话，是这样。

YoshinoSakura · 发表于 2024-7-23 23:26

买扩展卡添雷电口
不过这个口有好多种，这个TB1不仅针脚数不一样，甚至针脚数一样的定义也有可能不一样

多崎作 · 发表于 2024-7-24 00:29

pcie雷电拓展卡要用到这个口

如果没有雷电拓展卡就等于没用吧

我猜测可能是用来传输雷电的USB协议

tide~ · 发表于 2024-7-24 01:12

插座应该是直联PCH的USB2.0信号

Narumi · 发表于 2024-7-24 01:14

aikgogo 发表于 2024-7-23 22:05
怎么使用的？

要买对应板厂的指定TB拓展卡的场合下，会接出一条线，来跟主板上预留的这个座子链接，才能正常启用雷电功能
不同板厂的不可混用，**是可以单独短接用，但是热插拔存在bug

ljy1414 · 发表于 2024-7-24 06:15

Narumi 发表于 2024-7-24 01:14
要买对应板厂的指定TB拓展卡的场合下，会接出一条线，来跟主板上预留的这个座子链接，才能正常启用雷电功 ...

不同板厂的不可混用

这句话我要反驳，biostar的技术客服跟我说
他们家的带tb接口的主板，只能用屏蔽嘉的tb3卡，而且针角只要插满一半就好（？
我实际入手tb4卡之后，竟然能正常工作

技术客服发给我的接线方式范例图

jimixiaozi · 发表于 2024-7-24 06:59

应该就是个usb插针吧

fkpwolf · 发表于 2024-7-24 07:33

ljy1414 发表于 2024-7-24 06:15
这句话我要反驳，biostar的技术客服跟我说
他们家的带tb接口的主板，只能用屏蔽嘉的tb3卡，而且针角只 ...

VALKYRIE? 搜了下，像是全线下架了

Darylyexu · 发表于 2024-7-24 08:28

兼容性很差 用雷电还是买原生的你这非要上加个1000买雷电卡和线

ljy1414 · 发表于 2024-7-24 08:37

fkpwolf 发表于 2024-7-24 07:33
VALKYRIE? 搜了下，像是全线下架了

X870E也会有VALKYRIE，但是应该没人会买这家的吧

威尼斯睡裤 · 发表于 2024-7-24 08:58

独立的TBT card不仅仅通过PCIE slot插在主板上, 还需要有几根额外的side-band信号连到PCH. 这几根线没有统一接口, 各家板卡厂商自己看着弄.

大光光 · 发表于 2024-7-24 09:50

我有华擎X570M MATX 和屏蔽的初代的雷电3子卡（GC-ALPINE RIDGE）。
改天试下兼容性

Narumi · 发表于 2024-7-24 10:18

ljy1414 发表于 2024-7-24 06:15
这句话我要反驳，biostar的技术客服跟我说
他们家的带tb接口的主板，只能用屏蔽嘉的tb3卡，而且针角只 ...

我后半句话的星号就是屏蔽嘉。

ljy1414 · 发表于 2024-7-24 10:23

Narumi 发表于 2024-7-24 10:18
我后半句话的星号就是屏蔽嘉。

啊，我比较讶异的是biostar竟然自己不做tb卡要使用者去买别人家的

shikkoku · 发表于 2024-7-24 11:50

你买了同品牌的雷电扩展卡还要拉一条跳线到主板的那个接口上用的。要让雷电口输出视频信号的话，可能机箱后面还要拉一根DP跳线从扩展卡的DP IN口接到显卡的DP口上。
