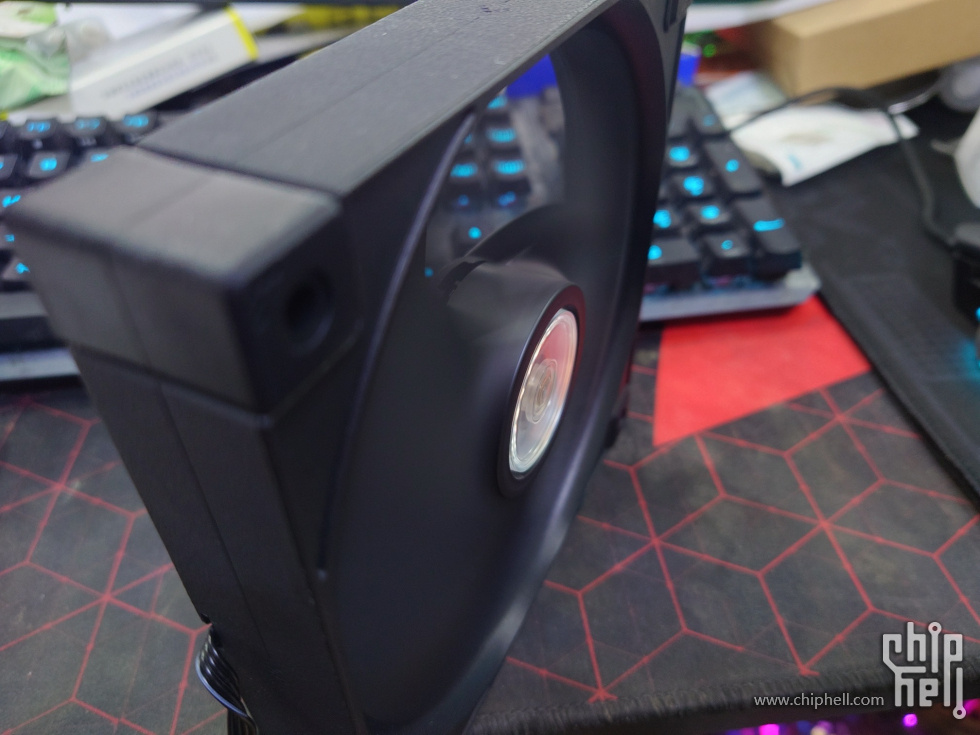

九州风神 FT14 14025风扇pqn测试及杂谈

iris_

老样子先说结论
FT14@1650RPM 79.3CFM 3.5MMAQ 32DBA

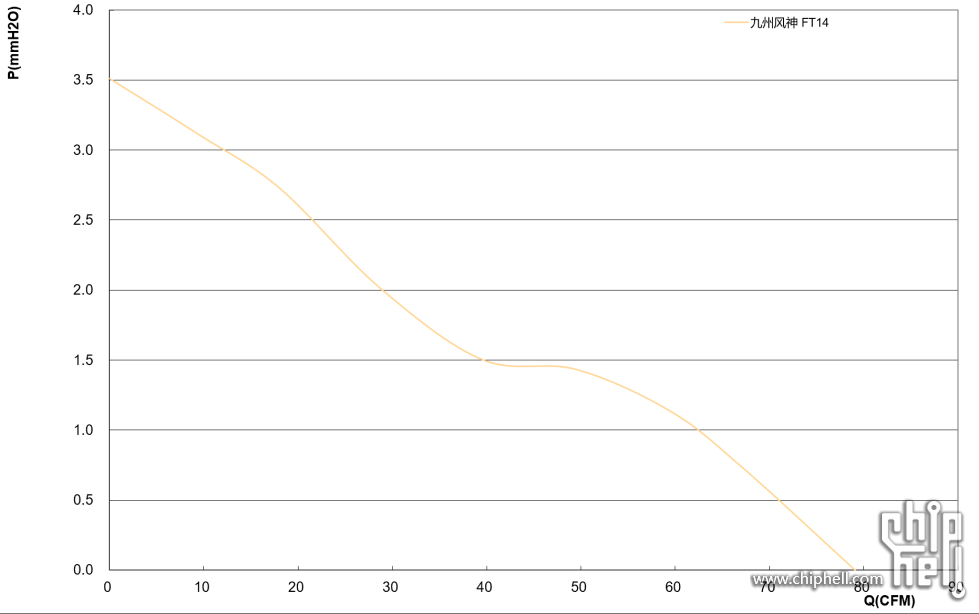

下面是PQ 先来个一眼评价 从pq来看 ft14这玩意的压升在140里算是非常夸张（对比前两期140风扇测试 有很明显的压力取向（当然也有闭环控制的功劳


接下来是FFT 从频谱上分析没有太多的peak 旋转噪音及谐波占据主导 听感上也比较正常（除了低速贴在耳边有轻微类似啸叫的噪音 十几公分外不可闻 推测为电机或其他器件啸叫


附带一个A14rGEN2 TL140 FT14对比

iris_

照例简单点评一下

结合pq和噪音来看 ft14有很明显的压力取向 在空转表现不算亮眼 但是随着压力提升 效能也会逐渐靠前
根据pq推测 在常规aio冷排中表现能持平第一梯队 而在超厚排或者冷排+防尘网的复杂环境 可能会领先其他14025几个点（具体要结合工作点噪音
最后整体说一下综合表现 压升在14025里算是独一档的高 在其他产品里非常少见 失速裕度一般 整体还有进步空间 算是冷排和高阻环境特化风扇 在高阻表现亮眼
电机不错 转矩优化非常到位 没多少震动 起转停转几乎无感（不过我对这个透明转子壳的良率表示怀疑
钕磁铁在消费级风扇里挺少见 之前没看见过有类似的产品 至于钕磁在消费级风扇的作用 就我了解到的 除了他们宣传的充磁精度以外 主要作用就是降低扇叶重量了（降低重量可以降低轴承载荷提高寿命 当然具体有多少得看他们测的老化寿命
扇叶厚度比较高 再加上转矩优化不错 没发现有啥共振异响 就这样

iris_

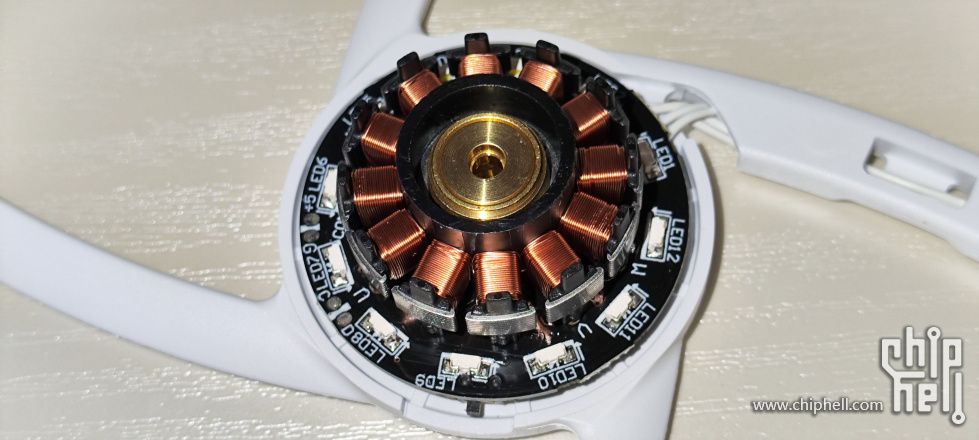

简单拆解如下


扇叶曲面如下（该说不说这个扇叶这个厚度 就算用单相电机也没共振异响

鸟山明

标题错了，是14025

iris_

鸟山明 发表于 2024-7-26 18:43
标题错了，是14025

已修正

in8375

看起来还可以┗|｀O′|┛ 嗷~~

ra2999

铜线绕的真漂亮

toddler

14CM 风扇的尴尬是适用性，没有风冷塔体能常规安装

iris_

ra2999 发表于 2024-7-26 21:12
铜线绕的真漂亮

铜线绕的漂不漂亮大概是治具的关系 九州这种估计是定制的治具
真要说工艺性的话 10极会麻烦不少 8极正常绕即可 10极需要反绕 对绕线机要求有点高

安琪拉

这款风扇似乎有转速断档，从89%到90%转速会突变，猜测是为了规避失速区间，避免失速导致恶声，不知道量产版是否还是这样的设计。
还有，这个声级曲线界面太熟悉了，公司的HEADlab配套分析软件就是这样的输出界面，太经典了！

sarawong2023

可惜买不着，买了把我原来的H14PE换下来吹冷排。。

fcs15963

为了加灯珠牺牲了定子直径

fdhfdhd

佬最近连更诶！辛苦了
确实拿远一点就感受不到恼人的嗡嗡声了，而且比起FT12还是小一截感觉还能接受……
不过这个级别的性能在420冷排上真的够用吗？至少360看别人测无视噪音放飞自我的性能还是有阶梯差诶

iris_

安琪拉 发表于 2024-7-27 16:21
这款风扇似乎有转速断档，从89%到90%转速会突变，猜测是为了规避失速区间，避免失速导致恶声，不知道量产版 ...

失速与否与转速无关 只与工作点有关
至于占空比导致转速改变这个没法确认 pmsm+foc有时候是会有莫名其妙的bug 具体ic具体优化

iris_

fcs15963 发表于 2024-7-27 17:11
为了加灯珠牺牲了定子直径

在这种低速扇子里 定子直径对效率没啥大影响 只要不小过头都ok
如果是单相的话 定子过小发热会很严重 但是12槽三相比单相的温升低太多了

非要说的话 加了灯珠以后 气隙会变得非常大 这个时候就需要匹配的磁负荷 如果是胶磁可能就会出问题 但是他们都用钕铁硼了 那就随他们造吧

iris_

fdhfdhd 发表于 2024-7-27 17:39
佬最近连更诶！辛苦了
确实拿远一点就感受不到恼人的嗡嗡声了，而且比起FT12还是小一截感觉还能接受……
不 ...

FT14我觉得还是可以的 虽然空转不亮眼 但是冷排还是可以站在第一梯队的 少说也能跟tl140 swp4 140一个水平 跟这批产品比起来 价格用料倒也算是有诚意

FT12的话 目测中段后缘的角度过大导致损耗大了 粗略测下来 同风量比gt大个二点几dba吧

说起来 我这边测ft14没听到有异响 fft也没抓到有

fdhfdhd

iris_ 发表于 2024-7-27 20:13
FT14我觉得还是可以的 虽然空转不亮眼 但是冷排还是可以站在第一梯队的 少说也能跟tl140 swp4 140一个水 ...

诶？我凑到5cm左右的时候感觉叶尖有很明显的嗡嗡声……佬没听到吗
我觉得我买的FT12/14满转速下都有叶尖处噪音，12更显14更轻微
我干脆先去售后看看好了

iris_

fdhfdhd 发表于 2024-7-27 22:27
诶？我凑到5cm左右的时候感觉叶尖有很明显的嗡嗡声……佬没听到吗
我觉得我买的FT12/14满转速下都有叶尖 ...

5cm......大概是贴太近改变气流流场了
而且说周期性噪音的话 那不就是压力脉动产生的旋转噪音 通过FFT分析旋转噪音得到风扇转速原理也是这个

每一把轴流风机都会有的 旋转噪音及谐波是轴流风机离散噪音的主要组成部分 谐波不同风机都还有多有少 但是旋转噪音是每一把扇子都有的 如果按照ft14分析 1650rpm 7叶 得到旋转噪音为192.5hz 虽然跌出a权计凹坑外 但也算是较低的 ft12的话是2150rpm 9叶 367.5hz 谐波都是次方关系很好算

fdhfdhd

iris_ 发表于 2024-7-27 23:28
5cm......大概是贴太近改变气流流场了
而且说周期性噪音的话 那不就是压力脉动产生的旋转噪音 通过FFT分 ...

但是我凑这个距离出现噪音的……只有FT12/14，丛林豹那个PBT加转速的风尊T30还有PA420送的那仨A14 IPPC 2000

我觉得这个距离这个角度不太会影响到风扇本体吧……
至少我手上的abee stem、钢影14pro都不太有那种叶尖刺耳声
或者说9ra拉满的时候能听见高频的嗡嗡嗡……或者说这在静压高的风扇上出了风噪有一点点叶尖声没问题？

mch

fdhfdhd 发表于 2024-7-28 00:45
但是我凑这个距离出现噪音的……只有FT12/14，丛林豹那个PBT加转速的风尊T30还有PA420送的那仨A14 IPPC 2 ...

这不就是1楼有提及的啸叫吗

该不会是类似Silent Wings Pro 4 (140) 的PWM啸叫吧

mch

看那PQ，失速区特化，感觉有点微妙
一般即使用在厚冷排上也不会掉到失速区

不过这扇子至少在失速区前的高阻环境表现亮眼
实际环境下相信比起TL140会互有胜负，相对A14 G2就近乎完败吧

fdhfdhd

mch 发表于 2024-7-28 03:28
这不就是1楼有提及的啸叫吗

该不会是类似Silent Wings Pro 4 (140) 的PWM啸叫吧 ...

巧了，我还真没swp4，所以我不敢乱判断啸叫_(:з」∠)_

iris_

mch 发表于 2024-7-28 03:36
看那PQ，失速区特化，感觉有点微妙
一般即使用在厚冷排上也不会掉到失速区

完败那更不至于  结合pq和噪音分析 假设a14g2和a14rg2pq一致 那过排风量差距也就两三个点
厚排估计更没啥差距  要是厚排加上防尘网 估计a14g2会先跑到失速点 虽然ft14拐点也就比a14g2略好一点 差不太多

非要说的话 我还是对tpi这个轴承不放心 对比sso2是有差距（但是话说回来pq也不能决定一切 a12和t30拉一条同噪音的pq出来 这俩工作点效能几乎一模一样 但是风冷效能t30就是会比a12好 冷排刚好反过来

iris_

fdhfdhd 发表于 2024-7-28 00:45
但是我凑这个距离出现噪音的……只有FT12/14，丛林豹那个PBT加转速的风尊T30还有PA420送的那仨A14 IPPC 2 ...

如果是类似啸叫的噪音
我推测要么是mlcc发出来的 要么是驱动输出了杂波
如果是mlcc也简单 加厚pcb或是刷漆都可
如果是驱动杂波 那就要用示波器了

ytryery

大佬，h14pe在低速区间（800-1400）有杂音，效能不变的情况下换ft14会有更好的体验吗？

iris_

ytryery 发表于 2024-7-30 10:57
大佬，h14pe在低速区间（800-1400）有杂音，效能不变的情况下换ft14会有更好的体验吗？ ...

h14pe在1000rpm左右会有个400hz共振异响 虽然比较轻微
再然后的话 有个16khz的pwm调制噪音

如果你是冷排的话当然可以换ft14
当然也不止ft14是备选 swp4 tt14pro tl140 p14max都可
不过要注意的是tt14pro虽然气动做的很到位 但是轴承和电机非常糊弄
至少在我这里的tt 最快一周就甩油 而且动平衡是比较差的 如果能接受时不时换货的话 那tt是是最好的 如果嫌换货麻烦 那剩下几把寿命可能会好一些

mch

补充一下

SWP4 (140) PWM模式下有2.4kHz左右的啸叫

P14 Max低转速(约900以下)运行不稳定会有异响

FT14如上面提及也有啸叫问题

P14非max没不稳定但有共振问题 (虽然听说rev 4已改善)
P14 ARGB应该是问题最少的 不然就SWP4配合电压调速

mch

有测试了，结果挺有趣: https://www.hwcooling.net/en/dee ... ore-capable-review/

冷排上不出所料是很优秀的，虽打不过TT钢影Pro，但也基本上和A14x25 G2持平。
意外的是，厚冷排上相对薄冷排表现较差。最亮眼的居然是空转，和SWP4一样处于榜首

缺点的部分，就是那电机啸叫了，频谱图1k-2kHz部分直接能看出来：https://www.hwcooling.net/wp-con ... pcool-ft14-g233.jpg
这也导致低噪音段表现很差

leeosx

所以现在机箱风扇。。到底是哪一个适合买？。。。感觉也没有完美的

iris_

leeosx 发表于 2024-10-16 17:46
所以现在机箱风扇。。到底是哪一个适合买？。。。感觉也没有完美的

按需求 预算 容忍度购买即可
能选的产品有很多
