请问这是什么芯片

BlackDPB

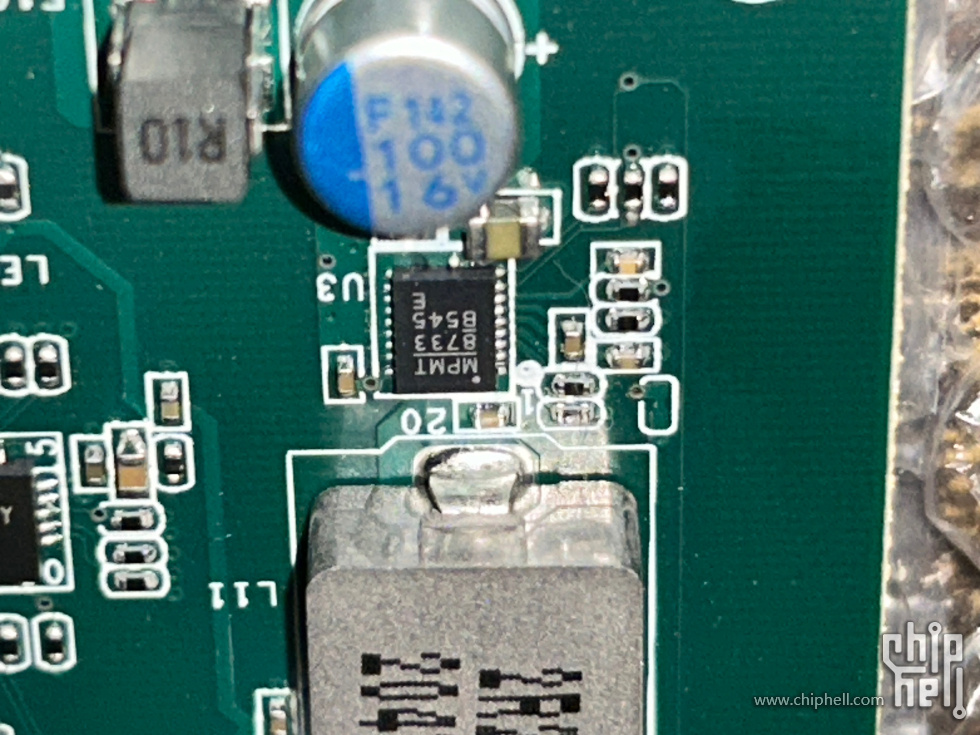

买了个pcie转m2的卡（支持4盘位），做工很好，还能很顺利的带3.3v 4.8a的pm983，看了下卡上有两个芯片，一个搜到了是l411b的时钟缓冲器，那另外一个肯定就是dc芯片（12v转3.3v），但搜了下没找到具体是什么厂家的，请各位大佬看看，这是什么芯片，最大支持多大的电流

Juzi丶

不知道电感多大的怎么知道实际能输出多少？

BlackDPB

Juzi丶 发表于 2024-7-31 21:38
不知道电感多大的怎么知道实际能输出多少？

卡上两个电感，大的L2R2 小的R10，  另外这个芯片编号是重新命名了？查不到一点相关信息

Mufasa

这种芯片通常是10A的持续电流

很多厂家都在做，不好查。。。。

haoren_xin

mp8733，参数没查到

eckl

Monolithic Power Systems Inc
MP8733AGLE-Z
也许吧

binne

找到MPQ8633A datasheet，看命名 规则，你的芯片是 MP8733B, The VTT-LDO is a 2A sink/source tracking termination regulator.

奇怪，怎么是LDO？

binne

binne 发表于 2024-7-31 22:36
找到MPQ8633A datasheet，看命名 规则，你的芯片是 MP8733B, The VTT-LDO is a 2A sink/source tracking te ...

但是，在官网应用的图上面 写了 peak 23.5A

https://www.monolithicpower.com/en/virtex-us-fpga-discrete-power-solution

zhao1999250

看封装和8633系列很像，12/20a电源，这种很多，12A的有这些MPQ8633A(H)        MPQ8634A(0.9)        TPS548A28(15A)        TPS54JA20(0.9)        TPS548A29(15A)        JWH5085A        JWH5086A        BPD60312
20A的有这些
MPQ8633B        MPQ8634B(0.9)        TPS548B28        TPS54JB20(0.9)        JWH5087A        JWH5087A(MAX)        BPD60320        BPD60320A        IS6607

xujufeng123

这是啥卡？需要主板拆分吗

BlackDPB

binne 发表于 2024-7-31 22:41
但是，在官网应用的图上面 写了 peak 23.5A

https://www.monolithicpower.com/en/virtex-us-fpga-discre ...

还得是大佬，因该非常接近了（差不多类似于另外一位大佬说的MPQ8633），它支持4盘，每个一般来说5-6A 总计20-24A差不多。（以上是我根据asus hyper m.2 mini 使用NB671  6A这种输出得出来的，看来对于好点的这种pci-e转m2，基本都是5A以上的电流）

BlackDPB

zhao1999250 发表于 2024-7-31 22:49
看封装和8633系列很像，12/20a电源，这种很多，12A的有这些MPQ8633A(H)        MPQ8634A(0.9)        TPS548A28(15A)        TPS5 ...

感谢大佬的指点，谢谢

BlackDPB

xujufeng123 发表于 2024-7-31 22:56
这是啥卡？需要主板拆分吗

需要拆分的，不过质量很好

猪圈

啥样子得拆分卡呢？我也想买几个这种类似得拆分卡

BlackDPB

binne 发表于 2024-7-31 22:41
但是，在官网应用的图上面 写了 peak 23.5A

https://www.monolithicpower.com/en/virtex-us-fpga-discre ...

看了下MPS此类芯片的命名规则（以MPQ8633B举例）：
MP: MPS prefix
Y: Year code
W: Week code
8633B: First five digits of the part number
LLL: Lot number
E: MPQ8633BGLE

芯片名称应该就是MP8733BGLE了，可是并未找到具体的datasheet
