[显卡] 镁光的 初代GDDR7显存颗粒 相关参数

[复制链接]
发表于 2024-8-6 14:15 | 显示全部楼层 |阅读模式
本帖最后由 sekiroooo 于 2024-8-6 14:27 编辑

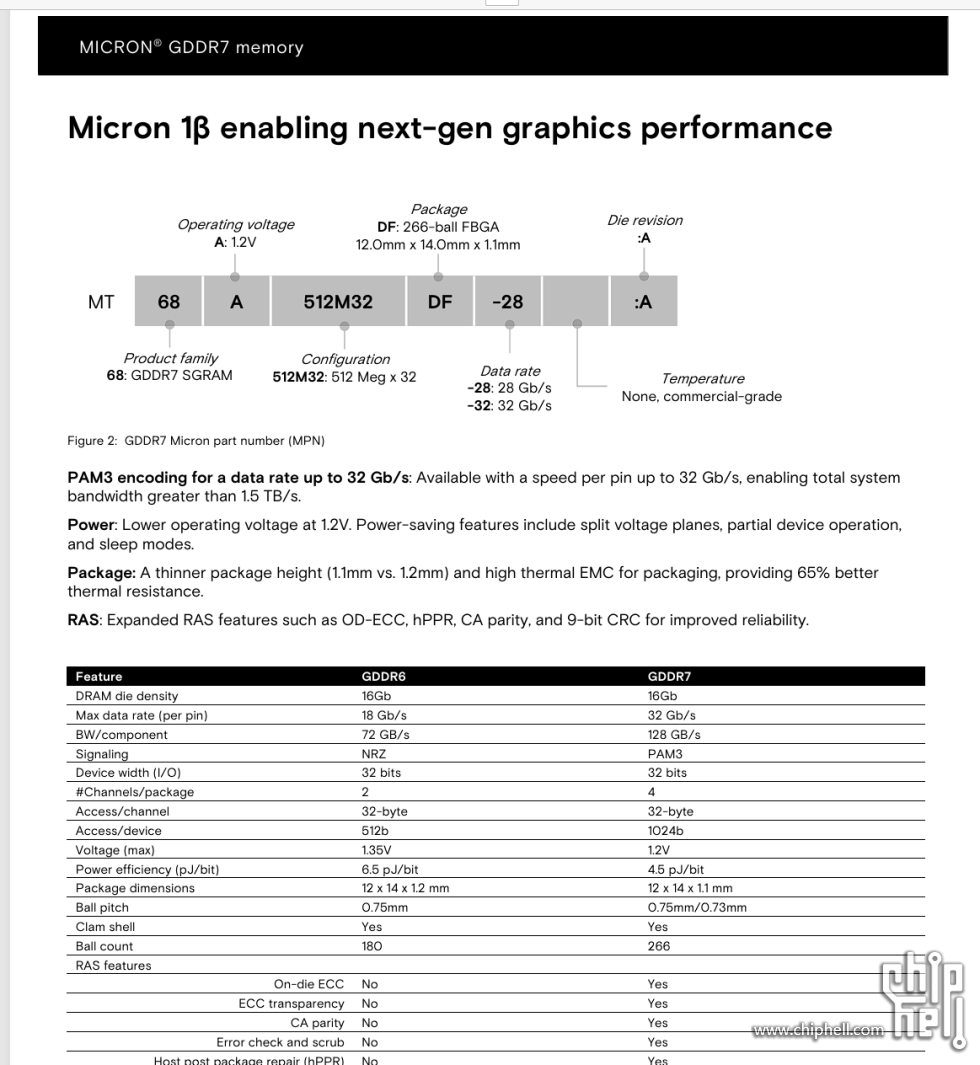

单die芯片容量为2GB(16Gb)。 3GB 单die颗粒还在开发中,最大电压为1.2V,最大速率为32gbps, 也有28gbps 低速率芯片版本。可支持系统总带宽1.5TB/s.  超过4090带宽总速率 50%。

镁光是不是已经暗示了下代 5090仍然为  24GB显存,如果老黄和镁光继续合作的话。


镁光GDDR7页面附注: 基于 384 位内存总线宽度实现 1.5 TB/s 带宽


三星貌似只坚持单die芯片容量为2GB(16Gb)的GDDR7的颗粒设计及生产,三星可能不会生产更大容量 的 显存芯片

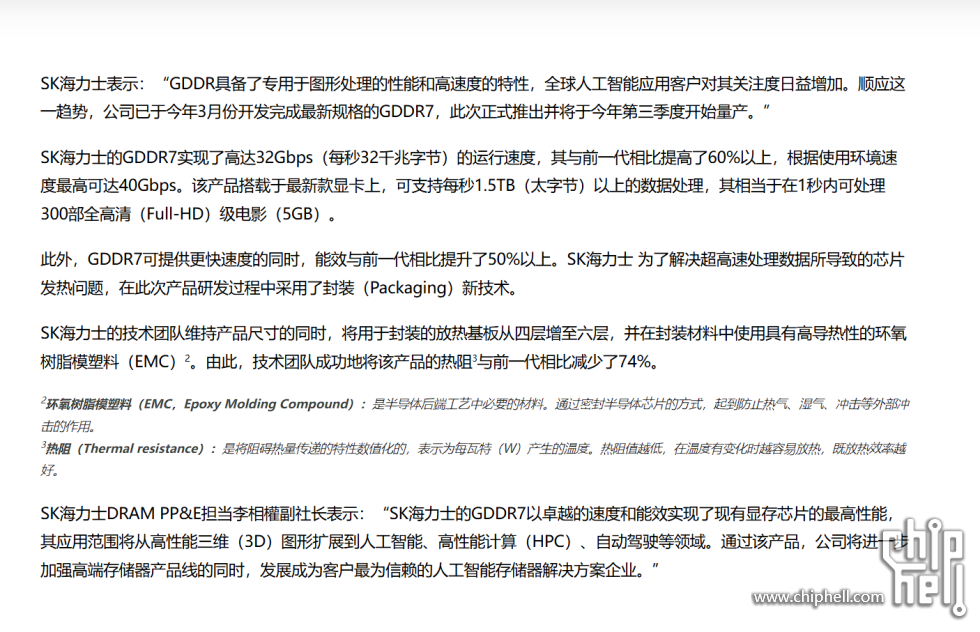

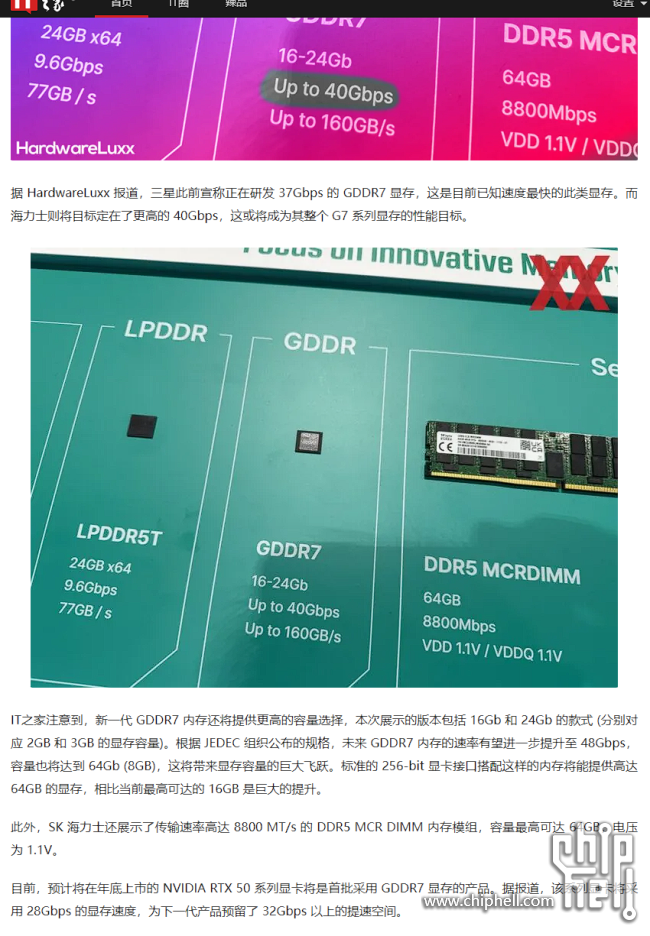

海力士的GDDR7透漏   SK海力士的GDDR7实现了高达32Gbps(每秒32千兆字节)的运行速度,其与前一代相比提高了60%以上,根据使用环境速度 最高可达40Gbps。






发表于 2024-8-6 14:42 | 显示全部楼层
等待民用的到来。。。。。。。。。。。。。。。
 楼主| 发表于 2024-8-6 14:50 | 显示全部楼层
5090 会不会搭载 峰值28gbps的残血显存 GDDR7颗粒, 这样也能对比4090带宽速率提升33.8%,也算正常,超过50%的带宽提升。老黄会砍掉吗

有无可能留一手,32gbps留给5090ti

毕竟从3090  、3090ti 到 4090显存带宽基本提升很小。
 楼主| 发表于 2024-8-6 14:53 | 显示全部楼层
lzhdim 发表于 2024-8-6 14:42
等待民用的到来。。。。。。。。。。。。。。。

5090不就是民用、商用皆可吗
发表于 2024-8-6 14:54 来自手机 | 显示全部楼层
这个之前就有人钦定了
首发用2gb颗粒,28gbps
但是5090是384bit还是谣传的448bit都还未知
发表于 2024-8-6 14:57 | 显示全部楼层
镁光的DRAM颗粒真的是设计精良,性能卡着标准来,超频想都别想,密度还挺高。
 楼主| 发表于 2024-8-6 14:58 | 显示全部楼层
aibo 发表于 2024-8-6 14:54
这个之前就有人钦定了
首发用2gb颗粒,28gbps
但是5090是384bit还是谣传的448bit都还未知 ...

继续用镁光GD7颗粒的话.....镁光GDDR7页面附注: 基于 384 位内存总线宽度实现 1.5 TB/s 带宽

那就是384位宽跑不了。毕竟384位宽都能实现1.5 TB/s的带宽速率了
 楼主| 发表于 2024-8-6 15:06 | 显示全部楼层
Neo_Granzon 发表于 2024-8-6 14:57
镁光的DRAM颗粒真的是设计精良,性能卡着标准来,超频想都别想,密度还挺高。 ...

海力士  颗粒能支持到40gbps,到时很能超。不知功耗怎样
 楼主| 发表于 2024-8-6 15:18 | 显示全部楼层
aibo 发表于 2024-8-6 14:54
这个之前就有人钦定了
首发用2gb颗粒,28gbps
但是5090是384bit还是谣传的448bit都还未知 ...

起码   显存超频、显存功耗控制 这一快  GD7还是GD6X强很多,是吧?
发表于 2024-8-6 15:35 | 显示全部楼层
sekiroooo 发表于 2024-8-6 15:18
起码   显存超频、显存功耗控制 这一快  GD7还是GD6X强很多,是吧?

功耗真不好说

我觉得28gbps的gd7,功耗大概率比现在4080上用的gd6x更费电
 楼主| 发表于 2024-8-6 15:42 | 显示全部楼层
aibo 发表于 2024-8-6 15:35
功耗真不好说

我觉得28gbps的gd7,功耗大概率比现在4080上用的gd6x更费电


镁光GD7  显存max电压1.2V

镁光GD6X  显存max电压1.35V,  可能是更强半导体晶圆 工艺提升带来的,更低功耗 换来更强性能
发表于 2024-8-6 15:50 | 显示全部楼层
1660ti情绪稳定
发表于 2024-8-6 15:53 | 显示全部楼层
老黄赶紧出5090吧,好堵住楼主的嘴
 楼主| 发表于 2024-8-6 16:05 | 显示全部楼层
PolyMorph 发表于 2024-8-6 15:53
老黄赶紧出5090吧,好堵住楼主的嘴

只是说 显存规格 额。 5090跟我没关系
发表于 2024-8-6 16:08 | 显示全部楼层
美光有资格曝光nv下一代的规格么?
 楼主| 发表于 2024-8-6 16:20 | 显示全部楼层
Flanker 发表于 2024-8-6 16:08
美光有资格曝光nv下一代的规格么?

当然没资格。但是通过单die颗粒的显存带宽 结合  公布的 系统总带宽 1.5tb/s,就能大概推算出 显存 总容量。  GPU核心本身只有老黄自己知道啊
发表于 2024-8-6 16:26 | 显示全部楼层
sekiroooo 发表于 2024-8-6 15:42
镁光GD7  显存max电压1.2V

镁光GD6X  显存max电压1.35V,  可能是更强半导体晶圆 工艺提升带来的,更低 ...

镁光自家的gd6x还有不同的表现呢

电压只是理论
但是事实上,考虑到速度上去了,下一代内存就是比上一代功耗更高
或者就是下一代降频到相似的功耗用
发表于 2024-8-6 18:26 | 显示全部楼层
sekiroooo 发表于 2024-8-6 16:20
当然没资格。但是通过单die颗粒的显存带宽 结合  公布的 系统总带宽 1.5tb/s,就能大概推算出 显存 总容 ...

现有旗舰是384bit,美光按这个计算方便对比有什么问题
