有没有关于主板供电详细科普的贴子？

maniacwj

以前就是一知半解，现在越来越有点搞不明白了。在哪儿能看到这些玩意的详细科普呢？

比如串联/并联/直出的分析。MOS一上一下/一下两下/两上两下的作用。4相4路输出/4相8路输出/6相直出这些的电流详解。

让我静一会

油管上有个Actually Hardcore Overclocking的频道，你频道内搜phase就能搜到大量硬核解析。

我觉得没必要深究这东西，上下桥的MOS已经很少见了基本都是一体的DrMOS，现在除了价格非常便宜的丐板，供电规模基本都是超模的。

tide~

基础篇 https://zhuanlan.zhihu.com/p/157891361

lzhdim

问客服也行呗；
否则就查下主板的MOS型号以及个数，看下功率能带动多大的U就行；

maniacwj

tide~ 发表于 2024-8-19 16:18
基础篇 https://zhuanlan.zhihu.com/p/157891361

这个我早就明白了，想弄清楚的是具体在直出/倍相/并联的情况下，每相MOS/电感/电容的实际有效电流，和温度升高情况下的衰减情况，如果有更详细的供电整体科普就最好了。

MOS在一上一下/一下两下/两上两下的情况下，有效输入输出电流和高温衰减怎么算。和DRMOS具体的区别这些。

FishTorres

实在搞不懂为什么搞2上2下，而不是1上3下
上桥是12v，电流非常小的

FishTorres

bigeblis 发表于 2024-8-20 07:17
在哪里得出结论上桥电流非常小？

上桥是12v，下桥给cpu只有1v左右
你说呢

tide~

maniacwj 发表于 2024-8-20 01:29
这个我早就明白了，想弄清楚的是具体在直出/倍相/并联的情况下，每相MOS/电感/电容的实际有效电流，和温 ...

查下你主板上mos管型号，搜下数据表吧；
只能看到单管(不分上下/不串不并)的温度/电流(/固定门控电压)下的曲线图；至于上/下、串/并找原理了解一下就够我们用户级解惑的了吧（例如并是分流-->降低温度）；
雾里看花，我也有些想不通的地方：例如温度越高，mos的Id连续电流越大，那么常说的供电过热是指哪部分，脉冲发出部分的IC？我有2台电脑都遇到过供电过热-->CPU Packgae 上下波动几瓦 或 直接掉至TDP数值上(笔记本)；

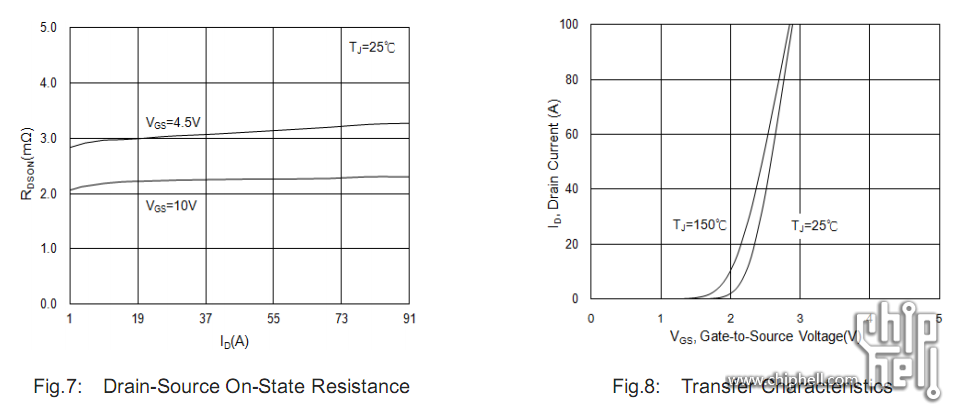

下图是我笔记本的mos参数中的曲线图（对台式主板没什么参考价值）

Montelucast

都是一知半解

tiantian80

bigeblis 发表于 2024-8-20 12:50
峰值是不会有区别的（我认为论峰值的话上桥会更大一些），平均值因为上桥导通时间非常短会显得很低。
但 ...

具体我不是很清楚，只是假设一下上下桥导通是同时进行，不管导通时间多少，上桥12V，下桥1V多，损耗系数按照10%算，输入P*90%=上V*上I*90%=下V*下I=输出P，上V是远大于下V，按公式看，上I确实要远小于下I
如果不是这个原理，请见谅，我只是按自己一些物理基础知识想一下

dcl2009

tiantian80 发表于 2024-8-20 14:13
具体我不是很清楚，只是假设一下上下桥导通是同时进行，不管导通时间多少，上桥12V，下桥1V多，损耗系数 ...

mos选型很重要的一个参数是峰值电流，上桥导通时间窄，需要的峰值电流高，所以有时候需要两个上管

PWM斩波降压，路数越多，工作窗口越窄，上管峰值越高

wjqok

现在好一点的都用十多个脚以上的一体化芯片了，独立3-8个脚功率管的算是比较老款了。

tiantian80

dcl2009 发表于 2024-8-20 14:29
mos选型很重要的一个参数是峰值电流，上桥导通时间窄，需要的峰值电流高，所以有时候需要两个上管

PWM斩 ...

上下桥不是同步导通的？

Montelucast

tiantian80 发表于 2024-8-20 14:13
具体我不是很清楚，只是假设一下上下桥导通是同时进行，不管导通时间多少，上桥12V，下桥1V多，损耗系数 ...

不同时导通，理解错误，公式套用也错误

Montelucast

dcl2009 发表于 2024-8-20 14:29
mos选型很重要的一个参数是峰值电流，上桥导通时间窄，需要的峰值电流高，所以有时候需要两个上管

PWM斩 ...

电流一样，一般是下管并联

dcl2009

tiantian80 发表于 2024-8-20 14:44
上下桥不是同步导通的？

当然不能同时导通，同时导通vcc直接接地

这玩意原理不难理解，有一个惯性组件叫电感，有两个回路

上管导通下管截止，vcc驱动电感，电流产生惯性，这个时候电流在第一回路中运行

然后上管截止，下管导通，电流会在惯性的作用下继续在第二回路中运行

第一回路第二回路有重合，重合部分放置一个电容储能，就完成了斩波降压

以前斩波降压没有下桥mos，只有一个二极管，叫续流二极管，发热太大就换成mos，这俩mos是工作在同步死锁状态，也叫同步斩波

dcl2009

Montelucast 发表于 2024-8-20 14:55
电流一样，一般是下管并联

这玩意高中时候就玩腻歪了，你肯定没自己搭过电路，也没拿示波器看过，算电感、电容、mos还是需要一定实验基础的。

我前一段时间工作刚做了一个两万A的大电流发生器，你猜为啥没选mos或者IGBT做续流？

Montelucast

dcl2009 发表于 2024-8-20 15:02
这玩意高中时候就玩腻歪了，你肯定没自己搭过电路，也没拿示波器看过，算电感、电容、mos还是需要一定实 ...

我猜你就没做过cpu的供电

dcl2009

Montelucast 发表于 2024-8-20 15:53
我猜你就没做过cpu的供电

看来你不知道电容是干啥的，也没遇到过电感饱和的情况····槽点太多，算了，不扯了，你是对的，我确实没做过CPU电源

Montelucast

dcl2009 发表于 2024-8-20 16:04
看来你不知道电容是干啥的，也没遇到过电感饱和的情况····槽点太多，算了，不扯了，你是对的，我确实 ...

你说错了

梦飞思绪

现在的板子供电设计是眼花缭乱的

tiantian80

dcl2009 发表于 2024-8-20 14:56
当然不能同时导通，同时导通vcc直接接地

这玩意原理不难理解，有一个惯性组件叫电感，有两个回路

这么一说我明白了

FishTorres

感谢楼上各位，是我想简单了

Montelucast

bigeblis 发表于 2024-8-20 19:14
同步整流对下桥的导通电阻要求高，并联可以显著降低导通电阻从而提高效率

是这样吧？ ...

导通时间比15%左右吧，所以下面的发热是主要部分

maniacwj

dcl2009 发表于 2024-8-20 14:56
当然不能同时导通，同时导通vcc直接接地

这玩意原理不难理解，有一个惯性组件叫电感，有两个回路

能把一个事儿说得简单易懂，真是门技术！

不，是艺术！

我这么理解你看对不对：电容我们只关心它的储能数值就行了。电感部分我没太明白，它也负责变压的工作吗？还是只负责开/关门的工作？

上下桥MOS，因为通过的电流不同，上桥的发热要低于下桥，所以一上二下的设计比较多，二个下桥分担一下工作。
