华硕tuf b650m plus wifi怎么不标注m.2接口是不是直通

yan1990_y · 发表于 2024-8-23 09:17

本帖最后由 yan1990_y 于 2024-8-23 14:04 编辑

这个主板有2个m.2，一个pcie5.0一个4.0，问了卖家，官网说明也查了，就是没有说哪个是CPU直通的，请教各位大佬了，是AMD现在都一样了？

总结：都是CPU直出的。

银月 · 发表于 2024-8-23 09:26

本帖最后由银月于 2024-8-23 09:28 编辑

没说就是默认最近的ssd和pcie直通，其他都是二仙桥转（哦，650没二仙桥，那也是转

实际用起来并没影响

tiantian80 · 发表于 2024-8-23 09:26

一般CPU下面的那个是直连的

周喆 · 发表于 2024-8-23 09:58

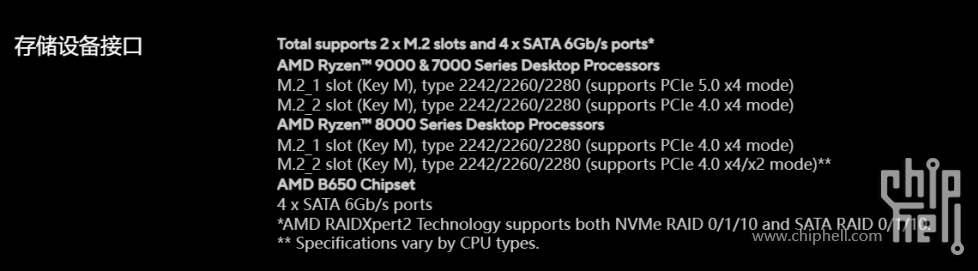

这™不是写了吗，2个都来自CPU。B650南桥只提供4个SATA

yan1990_y · 发表于 2024-8-23 10:16

周喆发表于 2024-8-23 09:58
这™不是写了吗，2个都来自CPU。B650南桥只提供4个SATA

我感觉这个意思应该是不同的CPU，主板支持的形态不同，可以推理得到都是CPU直通？那为啥有一根一直是4.0？这么推理的话应该是第一根直通，第二根不是

yan1990_y · 发表于 2024-8-23 10:17

银月发表于 2024-8-23 09:26
没说就是默认最近的ssd和pcie直通，其他都是二仙桥转（哦，650没二仙桥，那也是转

实际用起来并没影响 ...

看网上评测AMD的磁盘性能差一点，好像也没有太大必要纠结直通

周喆 · 发表于 2024-8-23 10:26

yan1990_y 发表于 2024-8-23 10:16
我感觉这个意思应该是不同的CPU，主板支持的形态不同，可以推理得到都是CPU直通？那为啥有一根一直是4.0 ...

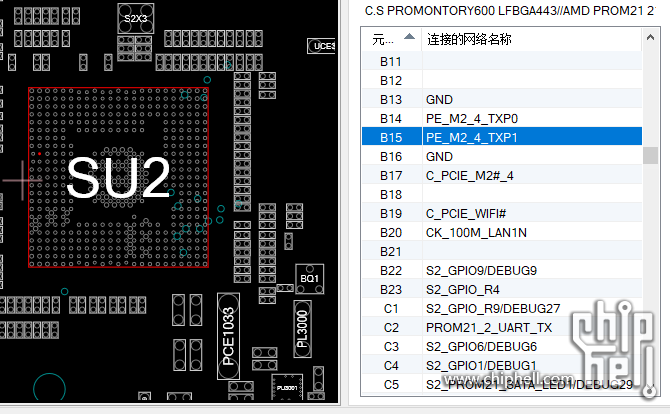

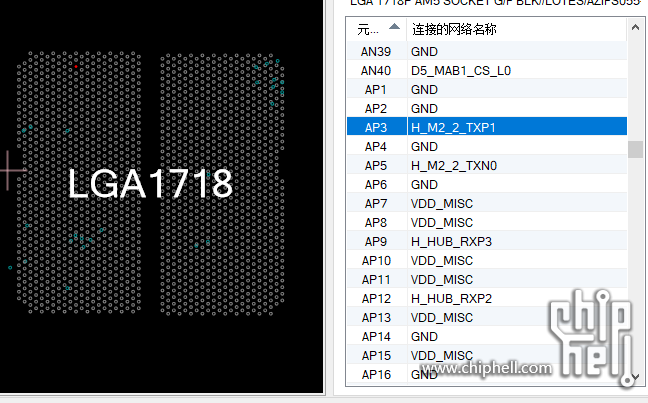

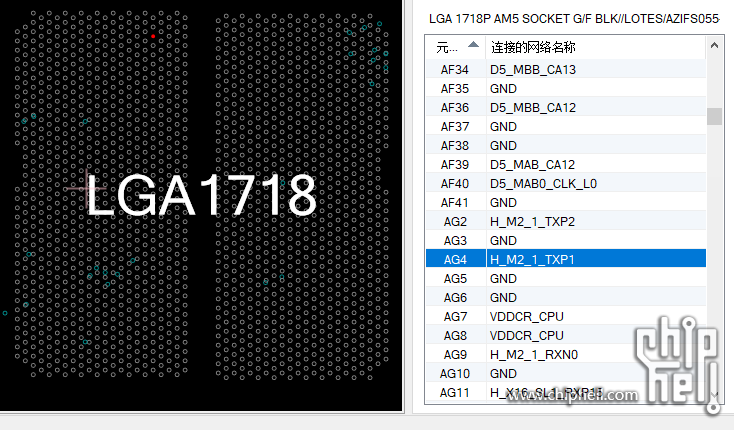

我这有图纸一眼看见2个都是直出，别和我杠

αx1973 · 发表于 2024-8-23 10:32

本帖最后由 αx1973 于 2024-8-23 10:34 编辑

yan1990_y 发表于 2024-8-23 10:16
我感觉这个意思应该是不同的CPU，主板支持的形态不同，可以推理得到都是CPU直通？那为啥有一根一直是4.0 ...

不是的
照你这么说
那显卡X16插槽也一直是4.0，难道它是芯片组出来的？
事实是AMD不要求B650主板必须支持Pcie 5.0，板厂如果想做当然也可以做，但多数板厂选择只给一个Gen5的M.2甚至不给的也有。

显卡插槽和两个M.2都是CPU直出，说明书写得很明确。
9000和7000系 cpu直出的28条pcie通道中有24条可用
那么显卡插槽的速率就是pcie x16，两条m.2各自都是x4
8700G和8600G只能用16条，那么显卡槽必须降为x8速率
8500G只能用10条通道那么显卡槽和第一条M.2都是x4速率，还有一条M.2只能半速了

可以抱的萝卜 · 发表于 2024-8-23 10:50

yan1990_y 发表于 2024-8-23 10:16
我感觉这个意思应该是不同的CPU，主板支持的形态不同，可以推理得到都是CPU直通？那为啥有一根一直是4.0 ...

上面那个图就是说明了两个M2走的CPU，要是走芯片组的话和你插什么CPU有毛线的关系，干嘛还要特别标注

yan1990_y · 发表于 2024-8-23 12:45

周喆发表于 2024-8-23 10:26
我这有图纸一眼看见2个都是直出，别和我杠

没跟你杠，单纯从你截图的这段话来说，没有说明是CPU直出的，我看别的牌子是有明确写清楚是CPU直出

yan1990_y · 发表于 2024-8-23 12:48

αx1973 发表于 2024-8-23 10:32
不是的
照你这么说
那显卡X16插槽也一直是4.0，难道它是芯片组出来的？

你这个说法就对了，也是因为pcie通道数的问题，所以第二根才会出现x4 x2的情况

yan1990_y · 发表于 2024-8-23 12:50

可以抱的萝卜发表于 2024-8-23 10:50
上面那个图就是说明了两个M2走的CPU，要是走芯片组的话和你插什么CPU有毛线的关系，干嘛还要特别标注 ...

八楼说的道理是对的，你这个解释没有逻辑性，人家标出来不同的CPU下不同的表现，也很正常

可以抱的萝卜 · 发表于 2024-8-23 13:04

本帖最后由可以抱的萝卜于 2024-8-23 13:05 编辑

yan1990_y 发表于 2024-8-23 12:50
八楼说的道理是对的，你这个解释没有逻辑性，人家标出来不同的CPU下不同的表现，也很正常 ...

怎么没有逻辑了，如果走芯片组的话，3.0/4.0或X4/X2都是跟着芯片组走的，你换7000系列还是8000系列是不会有改变的，所以就没有标出来的意义，就算标出来也是一模一样的，现在他说明书既然标出来不一样了，正好说明他们都不是走的芯片组，既然都不是走芯片组那就只有一种可能，就是全都走的CPU

cloud · 发表于 2024-8-23 13:05

yan1990_y 发表于 2024-8-23 12:45
没跟你杠，单纯从你截图的这段话来说，没有说明是CPU直出的，我看别的牌子是有明确写清楚是CPU直出 ...

我觉得这写的很清楚了

巴特沃斯 · 发表于 2024-8-23 13:23

800系的X16通道也会变呢，难道x16也是从PCH出来的？

单纯是8000系通道数量少了

雨季不再来 · 发表于 2024-8-23 13:25

yan1990_y 发表于 2024-8-23 12:45
没跟你杠，单纯从你截图的这段话来说，没有说明是CPU直出的，我看别的牌子是有明确写清楚是CPU直出 ...

都和cpu有关系了，不就是说明是cpu出来的吗？

yan1990_y · 发表于 2024-8-23 13:29

可以抱的萝卜发表于 2024-8-23 13:04
怎么没有逻辑了，如果走芯片组的话，3.0/4.0或X4/X2都是跟着芯片组走的，你换7000系列还是8000系列是不会 ...

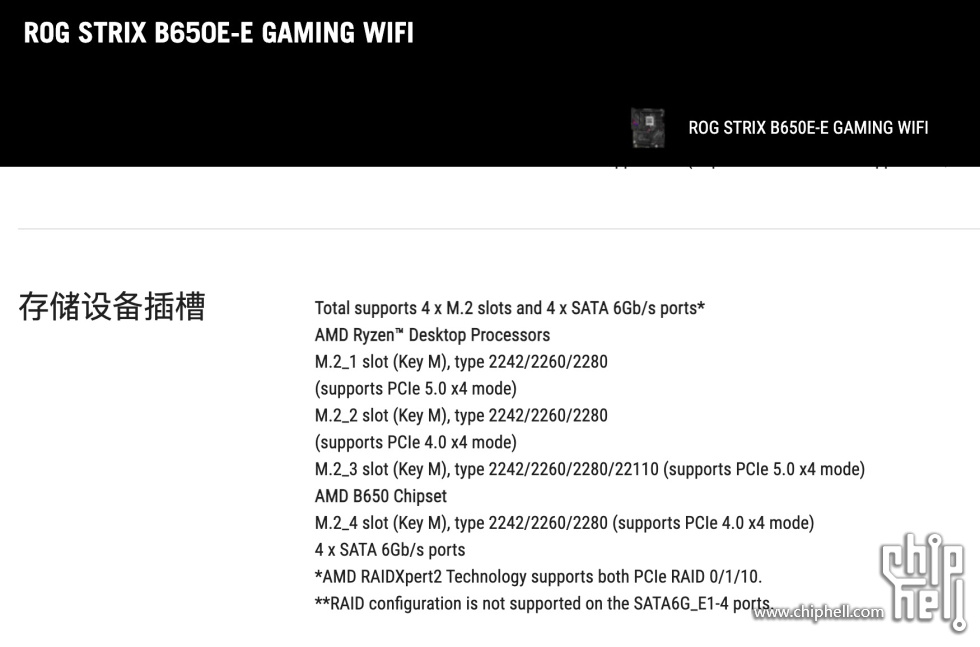

我还是更喜欢这种写的清清楚楚的

pcboy112 · 发表于 2024-8-23 13:32

xxCPU  M1 M2
xxCPU  M1 M2
xxCHIPSET  SATA

这还不清楚???

还不同cpu的不同表现,你要不要看看自己说的啥?

tide~ · 发表于 2024-8-23 13:42

yan1990_y 发表于 2024-8-23 13:29

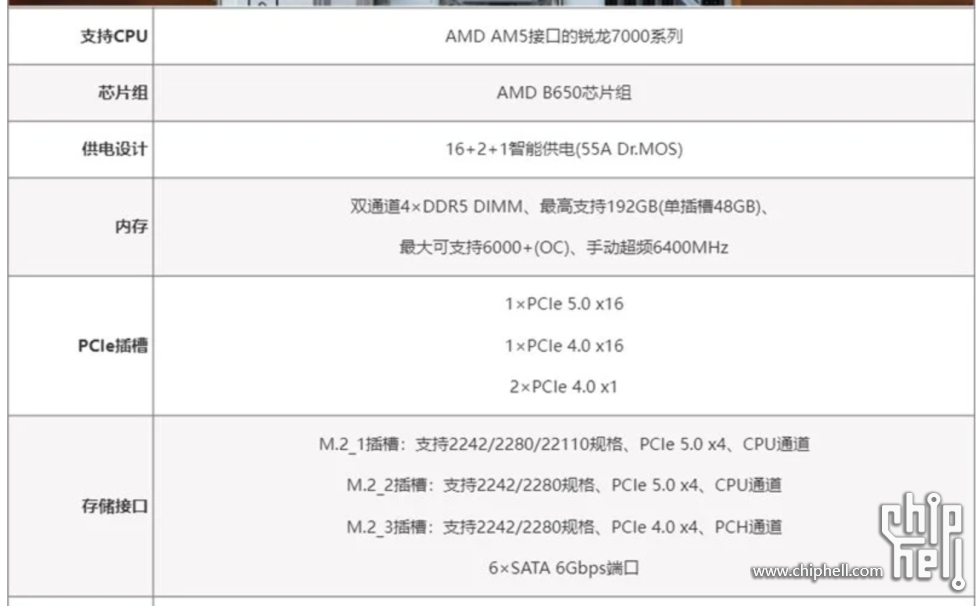

我还是更喜欢这种写的清清楚楚的

4楼那种标法：M.2、PCIe按CPU、chipset分开，就是直出、桥出来的表述方式；除非厂家不讲武德；
17楼这种参数描述反而不专业，你能看出哪个是CPU直出的？

PPXG · 发表于 2024-8-23 13:44

本帖最后由 PPXG 于 2024-8-23 13:48 编辑

yan1990_y 发表于 2024-8-23 10:16
我感觉这个意思应该是不同的CPU，主板支持的形态不同，可以推理得到都是CPU直通？那为啥有一根一直是4.0 ...

一般来讲列在xxxx处理器下的是直连，列在xxx chipset下的是芯片组引出，反正阿苏斯家的板子一直是这么标的，某些可以通过切换跳线或者修改bios设置改变连接模式的主板另当别论

需要标注不同CPU是因为不同cpu的直出pcie可能有区别，比如AM4同一块主板，上5600X可以直出m2支持4.0，上5600G就只能3.0了，因为CPU不支持直出PCIE4.0

包括上面这张图，锐龙8000系列作为APU，相比7000系 9000系砍掉了一些PCIE通道数量并且取消了PCIE5.0支持，所以主板spec列出的规格会有所不同

大部分情况下主板布线设计引出的插槽都是固定的，直连和芯片组引出的接口都是固定好的
