刚看到一个水冷设计，感觉思路开阔了许多

uuyyhhjj · 发表于 2024-9-26 20:37

图来自youtube的Modding Cafe，感兴趣的可以去看原视频WivIfsyLgCI，很短就几分钟

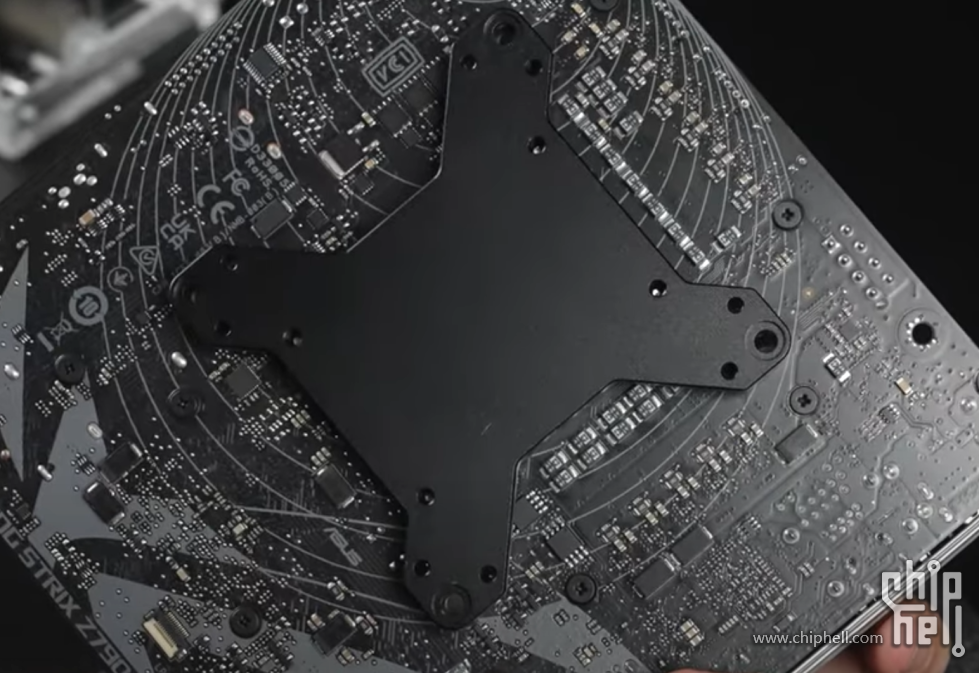

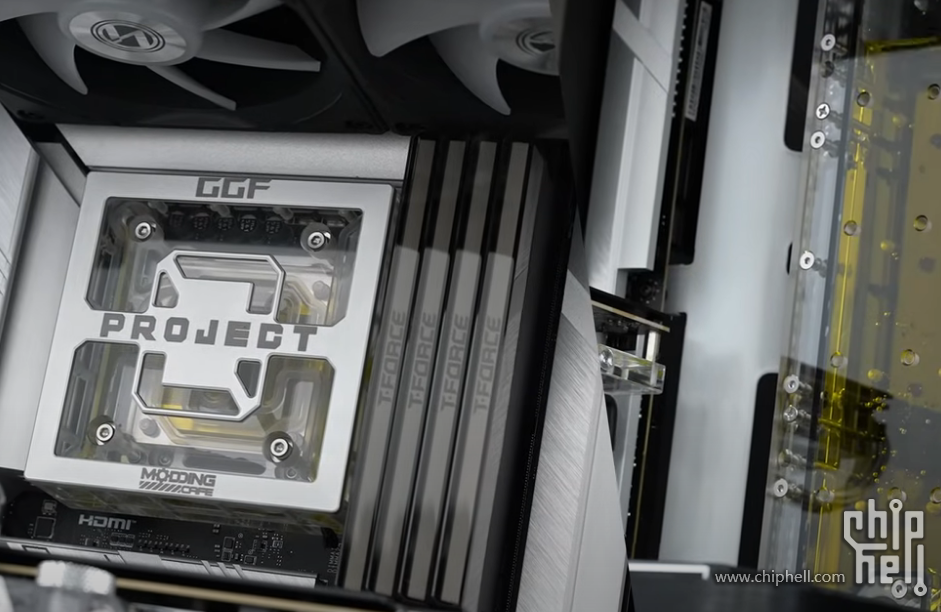

利用CPU散热器的孔来当水管，将水流导到主板背面，孔径是小了点

很久以前看到那些纯被动散热的机箱设计了一堆热管就很喜欢，只不过热度似乎一下就过去了，到现在也没啥像样的成品能买，属实遗憾，当时就有一个想法，把PCIE做成90度，让主板和显卡都贴着机箱散热，那么就能直接干掉一堆风扇，只需极少的风扇来使空气流通起来就行，但随着显卡功耗越来越高这个想法似乎也行不通了
后来intel出了个猛禽峡谷，它的显卡能随便换了，外观和体积也很不错，在我的审美区间内，小体积，扁平化，没有热风在机箱内打转的情况，可主板还需高度定制化，价格也很高

本以为这东西下一代会更强，结果就这样没了

当我看到这个水冷的设计时，感觉机箱当散热器的想法好像也没那么难以实现，可还是得多一个水泵，同时翻了下他以往的作品，想法个个都是挺不错的

lzhdim · 发表于 2024-9-26 20:57

漂亮。。。。。。。。。。。。

现在水冷头都是喷射型的，就是入口水道比较急，出口比较宽。。。

其实还有一个，个人想到的是加上热管的话效率会更好一些。

lzhdim · 发表于 2024-9-26 20:58

NUC的小型设计也挺好，兼顾了设计、外观和性能。。。

个人现在对迷你主机也挺感兴趣，后面估计就买迷你电脑了，，

萝卜骑士 · 发表于 2024-9-26 21:05

背面走管也就干净好看了

original · 发表于 2024-9-26 21:08

这是背插概念继续延伸下去吗?
电线背插后水管也背插，如果能玩得下去
主板厂商配合在主板上开水冷洞
简洁到可怕

衰败灼烧 · 发表于 2024-9-26 21:13

之前看到过技嘉那个一整套的水冷就是这个方案了
将来第一个漏的人肯定很精彩

gbawrc · 发表于 2024-9-26 21:15

提示: 作者被禁止或删除内容自动屏蔽

uuyyhhjj · 发表于 2024-9-26 21:19

original 发表于 2024-9-26 21:08
这是背插概念继续延伸下去吗?
电线背插后水管也背插，如果能玩得下去
主板厂商配合在主板上开水冷洞

不是背插，稍微有点不一样，就是机箱厚度只比主板稍微厚一点，机箱本身就是一个巨大的散热器，主板开水冷洞确实是一种不需要大改就能完成的设计，不知道有没有看过分形工艺 Ridge这种结构的机箱，硬件都在一个平面上，扁平化设计

星辰柯博文 · 发表于 2024-9-26 21:25

水冷管道后置，这种设计太极端了。干脆把所有硬件全部放到背面，岂不是更好？
翼王出过一期整活视频，装一台机箱玻璃侧板透出来的部分没有任何硬件的机器。

caibi0951 · 发表于 2024-9-26 21:49

这种设计bp不是早就出了吗

issues · 发表于 2024-9-26 21:49

BP已经在卖了
我玩水冷只看中效能和安全
这种花里胡哨的东西无感

uuyyhhjj · 发表于 2024-9-26 22:17

issues 发表于 2024-9-26 21:49
BP已经在卖了
我玩水冷只看中效能和安全
这种花里胡哨的东西无感

平时不怎么看水冷，我才刚看到这种结构

kaiwenwu · 发表于 2024-9-26 22:25

这么一大坨那里简洁了

落寞之心 · 发表于 2024-9-26 22:54

好看，但是不实用。水阻爆炸水流尿尿。以及可靠性有待验证，因为这种结构的那4根细管强度不知道怎么保证，以及多了更多的接口势必漏水风险变大。
适合颜值党，但不适合性能党。

raiya · 发表于 2024-9-27 05:08

主板本身有弹性，将密封受力结构和主板挂钩，是作死。而且亚克力这玩意儿还容易开裂。

水冷最大的问题是安全性。要么一个机箱做成密闭的，内外热量交换用水冷排，内部用风冷。要么用水冷。水冷头在主板侧一体化不留缝隙，漏水也碰不到主板。

tide~ · 发表于 2024-9-27 05:57

亚克力材料的耐温还是不适合长期有>70度的场合的

xspeng · 发表于 2024-9-27 07:49

以后cpu就别搞顶盖了，或者顶盖直接均热板，并预留水冷接口

mkkkno1 · 发表于 2024-9-27 07:59

看看这个呢
https://www.coolermaster.com.cn/product_detail/226.html

lee_jiunn · 发表于 2024-9-27 08:50

星辰柯博文发表于 2024-9-26 21:25
水冷管道后置，这种设计太极端了。干脆把所有硬件全部放到背面，岂不是更好？
翼王出过一期整活视频，装一 ...

就是瞎折腾，最早是封闭机箱，然后有人想到把机箱里的设备露出来给人看，张扬以下，有了侧透之类的，然后有人嫌弃主板上的某些东西不好看，然后开始藏电线，藏这个藏哪个，现在又开始藏水管了，干脆把主板也藏起来就完事了，又回到封闭机箱的原点。

JasonGreen · 发表于 2024-9-27 09:12

何止水冷，我看风冷也能这样搞。热管直接从洞里穿过去，这样也不会挡内存了（

459413498 · 发表于 2024-9-27 09:27

这下终于水管也能走到背面？

微笑丶在脸上 · 发表于 2024-9-27 10:19

我一直有个想法是外置水冷，CPU或显卡只有一个管道经过，这样可以采用大口径管道，水泵用静音，机箱端留进水口和出水口。不过没有设计能力，还没画。

chh-carter · 发表于 2024-9-27 11:52

都出来至少半年的东西了，四根小水管，性能有米有影响不得而知，玩法倒是有了新意

兽人9527 · 发表于 2024-9-27 12:46

其实我想说的是这样是给CPU加个360度的保温层啊

huihuige · 发表于 2024-9-27 14:03

之前有这样的成品了吧
还不如直接上浸没式液冷

uuyyhhjj · 发表于 2024-9-27 14:16

mkkkno1 发表于 2024-9-27 07:59
看看这个呢
https://www.coolermaster.com.cn/product_detail/226.html

这机箱我也很喜欢，但本质还是水冷的，而且是定制机，不单卖机箱，应该说是最贴近我想法的机箱了，确实也该提一下这款

uuyyhhjj · 发表于 2024-9-27 14:24

raiya 发表于 2024-9-27 05:08
主板本身有弹性，将密封受力结构和主板挂钩，是作死。而且亚克力这玩意儿还容易开裂。

我的想法是在这种穿透主板的基础上，把主板背面的亚克力换成一整块铝，覆盖主板，变成机箱，CNC出水路后再覆盖一层外壳，就能装下水泵了，结构强度没啥问题，面积也够大，至于主板那面就没啥突起，直接盖一层齐平IO挡板，这样一搞除非CPU侧的亚克力裂开，基本不可能有漏水的情况了，即便水泵连接那边漏了也是在机箱外面

mkkkno1 · 发表于 2024-9-27 14:31

uuyyhhjj 发表于 2024-9-27 14:24
我的想法是在这种穿透主板的基础上，把主板背面的亚克力换成一整块铝，覆盖主板，变成机箱，CNC出水路后 ...

主要是主板厂商不愿意多出成本，根本上的解决办法就是把cpu做背面去，一整个面可以装散热器，不管是水冷还是风冷，空间大多了不用考虑和各种原件的冲突，gpu也独占另外一面。

wuhaolovewin7 · 发表于 2024-9-27 14:36

本帖最后由 wuhaolovewin7 于 2024-9-27 14:37 编辑

https://www.youtube.com/watch?v=R8_bdbbWlrM&t=393s

你是不是在找它哈哈哈

uuyyhhjj · 发表于 2024-9-27 14:40

mkkkno1 发表于 2024-9-27 14:31
主要是主板厂商不愿意多出成本，根本上的解决办法就是把cpu做背面去，一整个面可以装散热器，不管是水冷 ...

是的，之前一直被CPU位置要做到背面的想法困住，以为主板厂商和机箱都要配合才行，直到看到这种水冷结构，发现其实也没必要改CPU位置也能搞，我还是希望没有水泵

前些天我还画过图的，24楼
https://www.chiphell.com/thread-2634964-1-1.html
