不一样的金字主板——华硕创意国度 ProArt X870E-CREATOR WIFI 主板开箱评测

youzhusky

前言
      ZEN5早早的到来，让我们在X670/B650芯片组上体验了新核心的成绩确实比ZEN4要高性能与凉快，不过新一代AM5接口的X870E芯片组也已经于上月底上市，这一波X870E中最吸引我的还是ProArt系列，全大核心的ZEN5也更适合创作者使用，要说网游党则还尚需等待9800X3D。ProArt创意国度系列经过工程设计和严格测试，针对24/7的全天候可靠性、高达45°C的环境温度、168小时的耐用性测试、高达80%的相对湿度等多种环境的严格测试，可提供出色的质量、稳定性和兼容性，确保常年发挥创意力。今天就来看看这个新款的ProArt X870E-CREATOR WIFI主板吧。

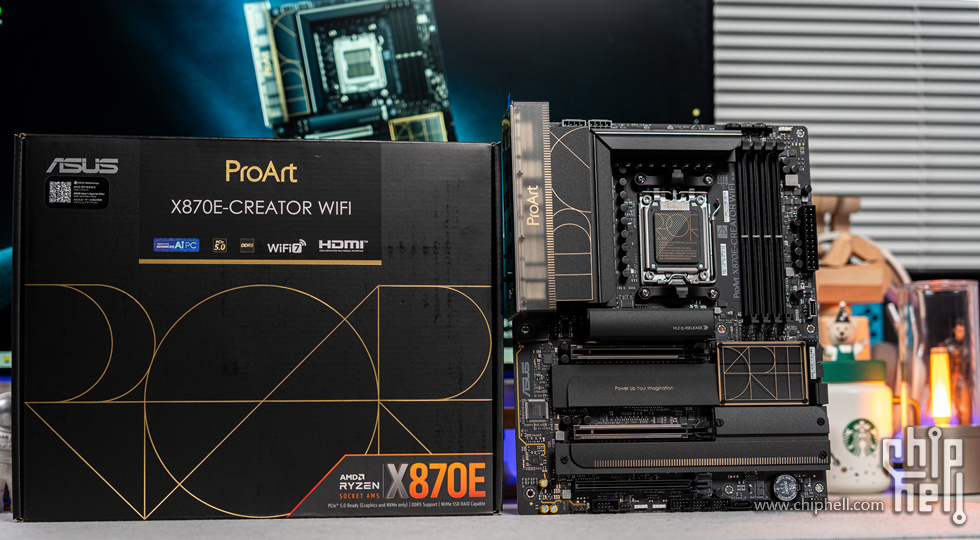

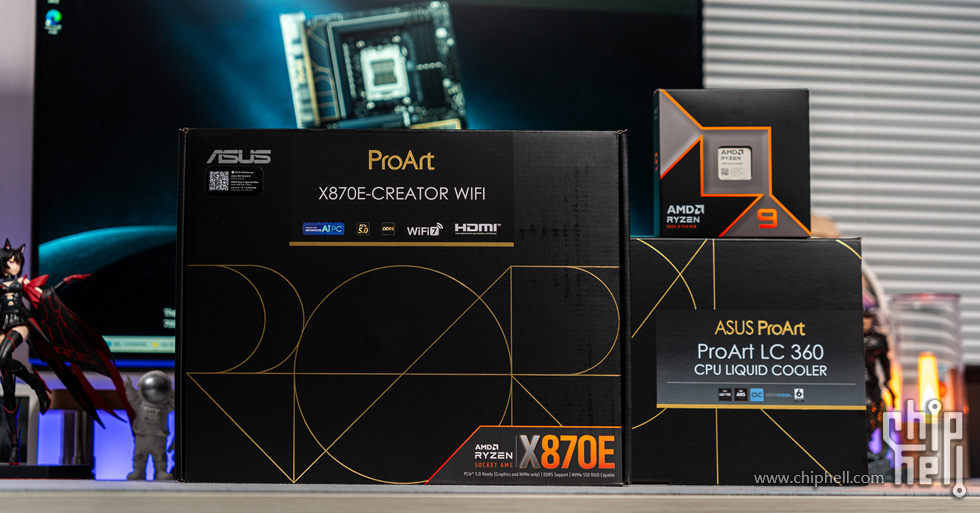

ProArt X870E-CREATOR WIFI 主板的包装，创意国度都是大黑底，中间是金色的细字ProArt，没有过多的点缀，中上是其型号ProArt X870E-CREATOR WIFI，下面一小排石AI PC、PCIe 5.0、DDR5、 WIFI7 、HDMI，左上角是华硕logo，右下角则是AMD的红厂正统标识RYZEN SOCKET AM5 X870E


来到包装的背面就是产品特写图以及特性介绍了，右侧主板照片的上方还有AURA SYNC以及ARGB GEN2标识


这部分是主板的特性介绍，ProArt系列也是与ROG系列有所区分且设计理念不同，参数上面以稳定为主，例如供电方面则是16+2+2 80A 的DrMos，PCIe5.0X16和PCIe5.0 M.2也都支持，有线方面提供了 Marvell AQtion 10G 与Intel 2.5G ，无线已经全面WIFI7了，下面的接口以及扩展性方面也有所不同，如ASM4242的两个40Gbps USB4，并能从包装附件所带的线缆中能明白其支持DP in，而双PCIe5.0 slot和M.2都是从CPU直出，另有一条芯片组的PCIe4.0 X4插槽（这也是与原X670E PROART的区别）和两条PCIe4.0X4 M.2


以上是官网规格参数中的显卡、扩展槽以及存储接口的信息


其实主板配置介绍可以省略了，因为这代华硕主板BIOS不仅支持1080p分辨率，而且还带如上图所示的Q-Dashboard，可以非常直观的了解目前主板的扩展性以及从绿色的点亮情况看到主板所接驳的设备，真的是非常实用的功能特别是对新手小白或者老鸟也能明白哪些设备接驳之后无法启动的情况


主板的侧面也是简洁的显示主板型号与ASUS，以及AMD 的 X870E芯片组代号

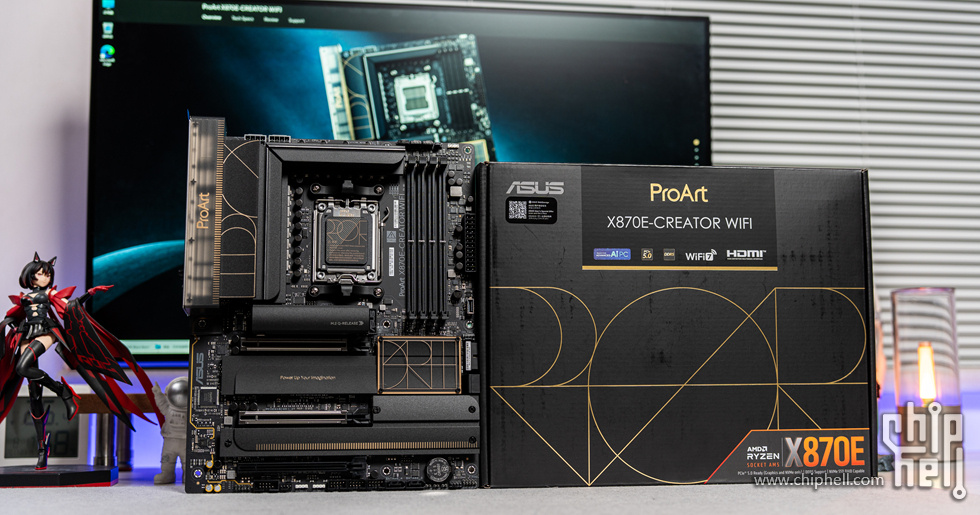

取出主板，非常经典的黑金配色，而金色则是非常细的线条，不张扬更不带RGB，很务实的创作者主板


主板的背面，依然是8层PCB，DDR5 和 PCIE5.0插槽都使用了贴片工艺

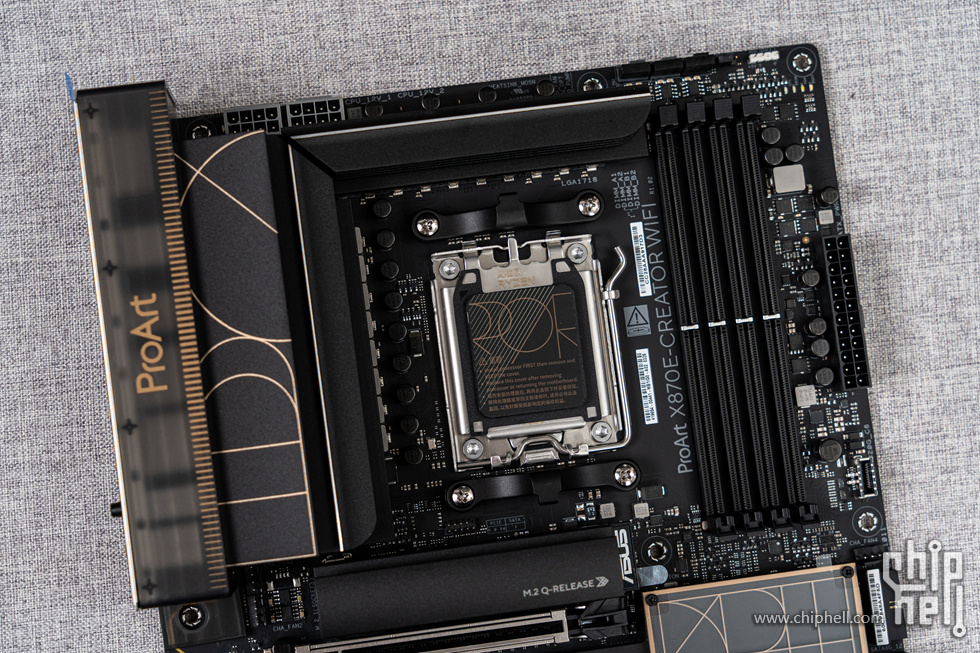

主板的上半部分

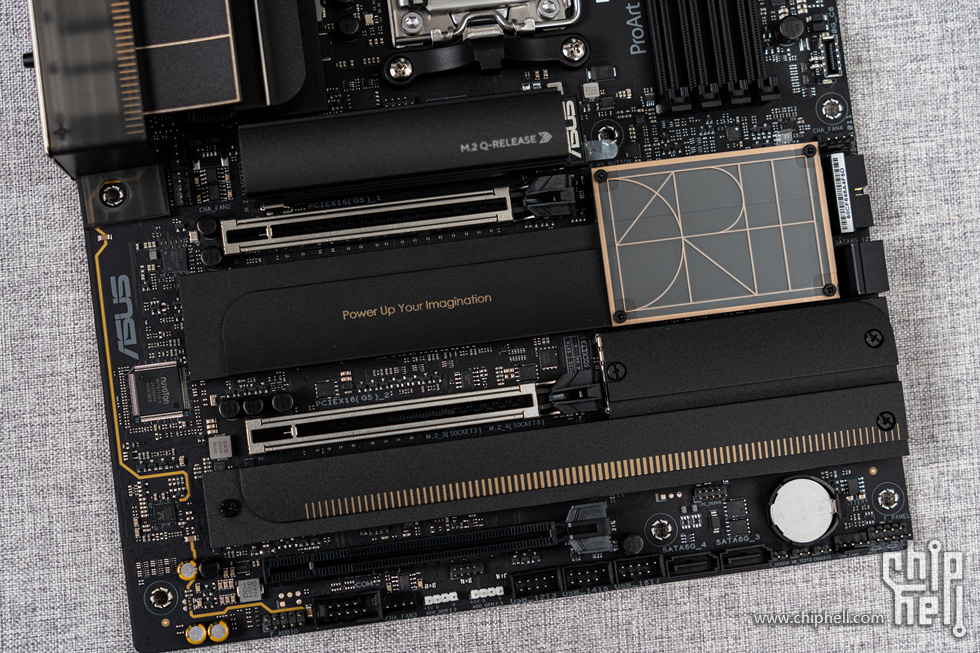

主板的下半部分


ProArt的半透明的 I/O 外盖，配合一体式VRM散热片上的细字ProArt，简洁黑金配色

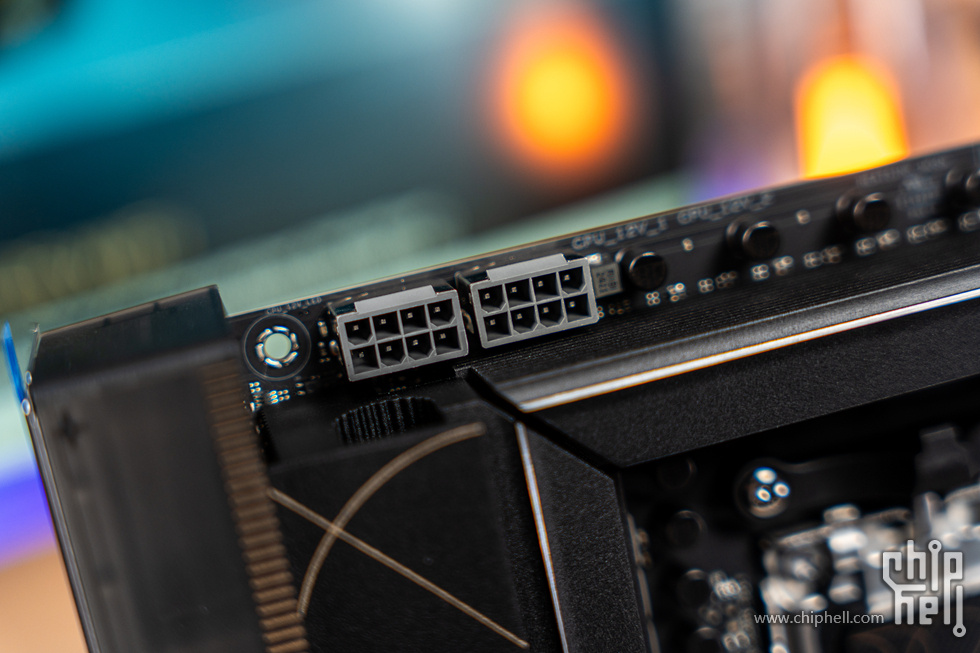

双8pin的灰色ProCool II 高强度实心供电接口


ProArt X870E-Creator WiFi 采用了 16(80A)+2(80A)+2 供电模组，至高输出电流规格值达到80安培，将High/Low side(上桥与下桥)两种MOSFET及驱动IC整合于单一封装中


顶部的散热片也做了多层开槽增加散热，以及金属强化的Pro Cool接口

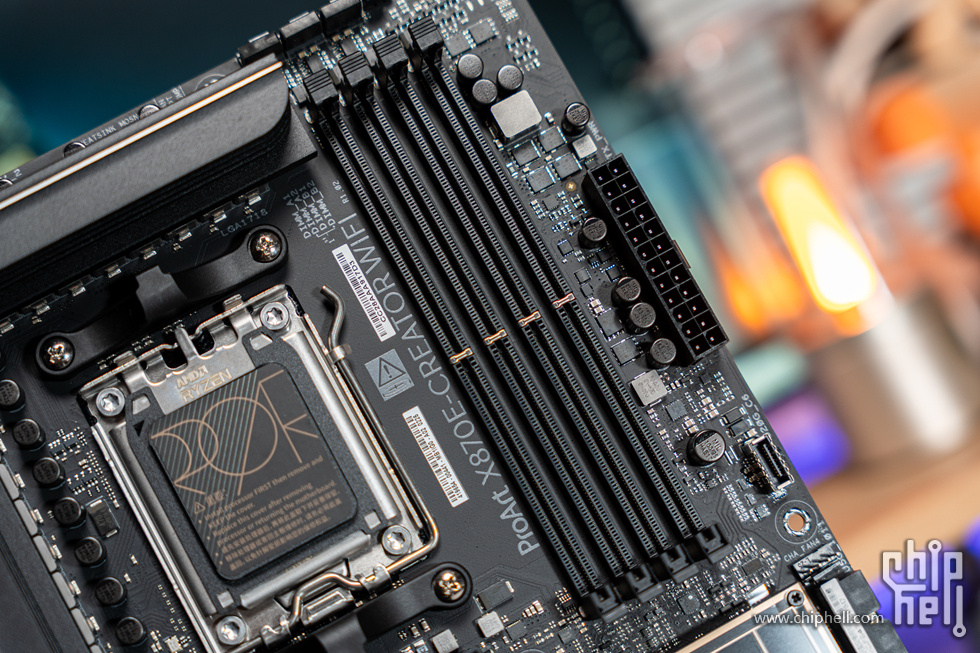

4条DDR5 内存插槽采用Q-DIMM单面卡扣设计和带有强化型金属隔板的SafeDIMM高强度内存插槽，最大支持192GB DDR5，配合华硕的增强型内存配置文件 (AEMP)使最高频率可达8000+MT/s(OC)

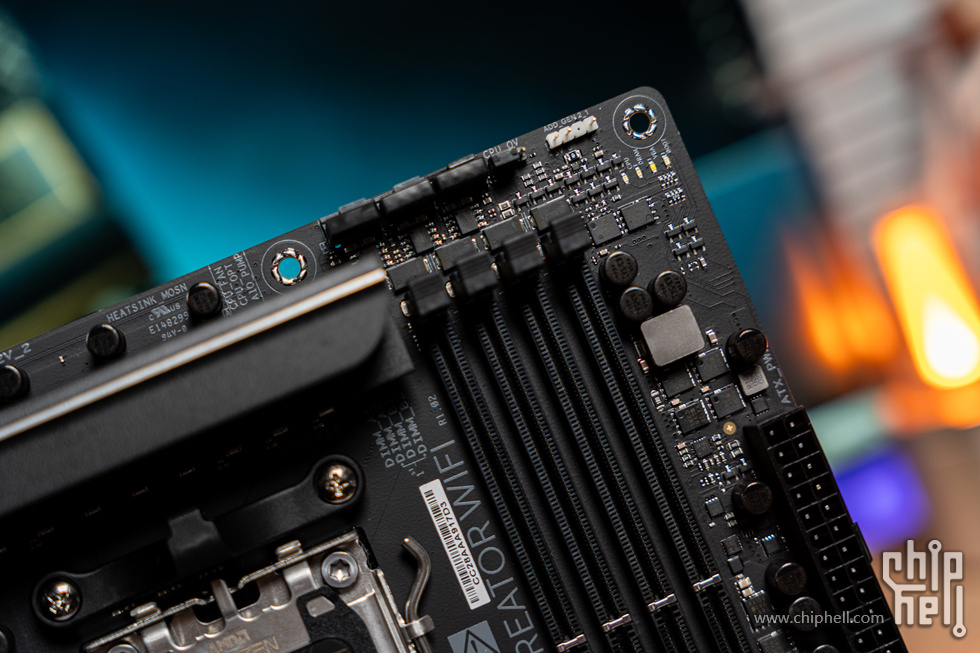

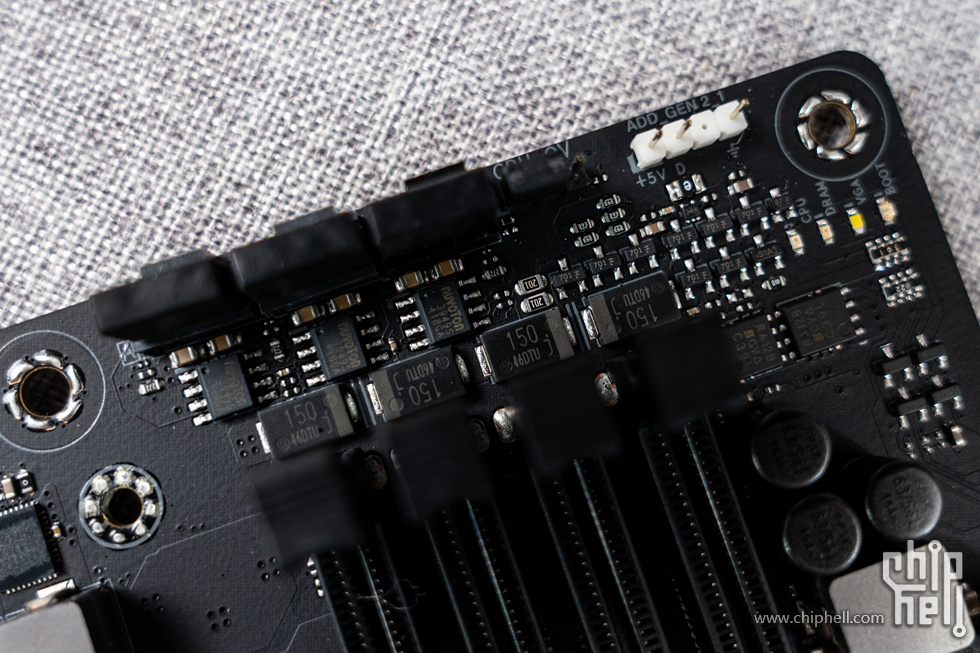

右上角的CPU_FAN、CPU_OPT、AIO_PUMP三个风扇接口贴心的使用了橡胶防尘帽，而二代ARGB接口主板依然配置了三个其中这里是一个，下方的4个Q-LED指示灯表示 CPU、内存、显卡或开机设备的电源状态及问题，方便迅速诊断


三条全长PCIe插槽，其中上面两条采用了金属强化的SafeSlot可提供更强的保持力与剪切阻力；而这次升级的显卡易拆装又升级了，现在无需按下解锁按钮，只需将显卡从挡板一侧拔起，就能将显卡从插槽中取出，是不是比上一代更轻松了


芯片组散热上的透明保护盖ProArt

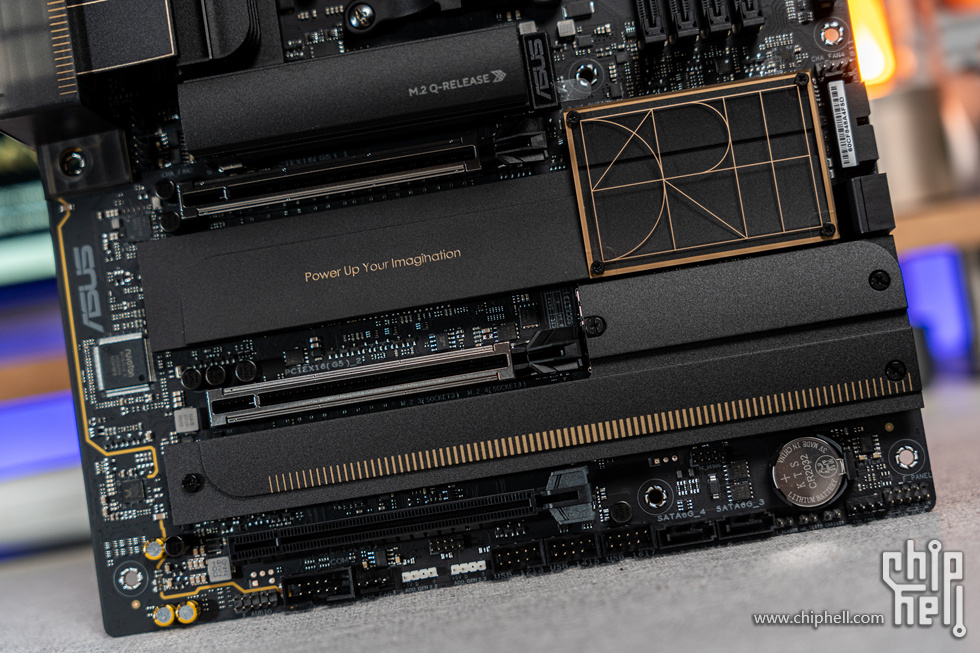

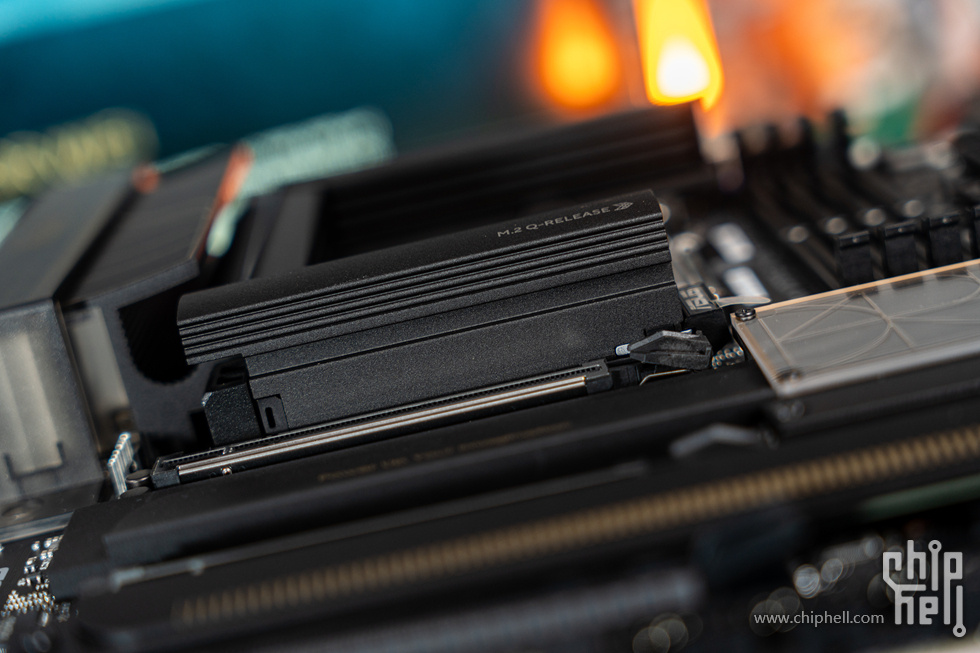

这第一条M.2散热装甲是不是非常高，厚实得可怕了？因为第一条和第二条都支持PCIE5.0 X4 M.2，发热量自然在所难免，而且第一个为M.2 快拆装甲，只需要按下旁边的"ASUS"即可轻松弹起安装SSD


这里的声卡部分使用的是PCIE通道的ALC1220P，没有采用最新的USB通道的ALC 4080也是为了稳定性考虑，不过工作站级别基本都不会采用时下最新物料


前置接口这里是1个30W的TYPE-C和1个USB3.0，官网所示的参数如下，需要注意的是PROART X670E提供了前置60W功率的PD充电，这点算是退步，虽然其实使用60W的很少，也需要接入显卡6PIN供电才能使用

1 x USB 20Gbps 接头（支持 USB Type-C®，最高 30W PD/QC4+）**
** USB Type-C® 电源输出：5V/9V 最大 3.0A，12V 最大 2.5A，15V 最大 2.0A

1 x USB 5Gbps 接针支持 2 个额外的 USB 5Gbps 接口
3 x USB 2.0 接针支持 6附加 USB 2.0 接口

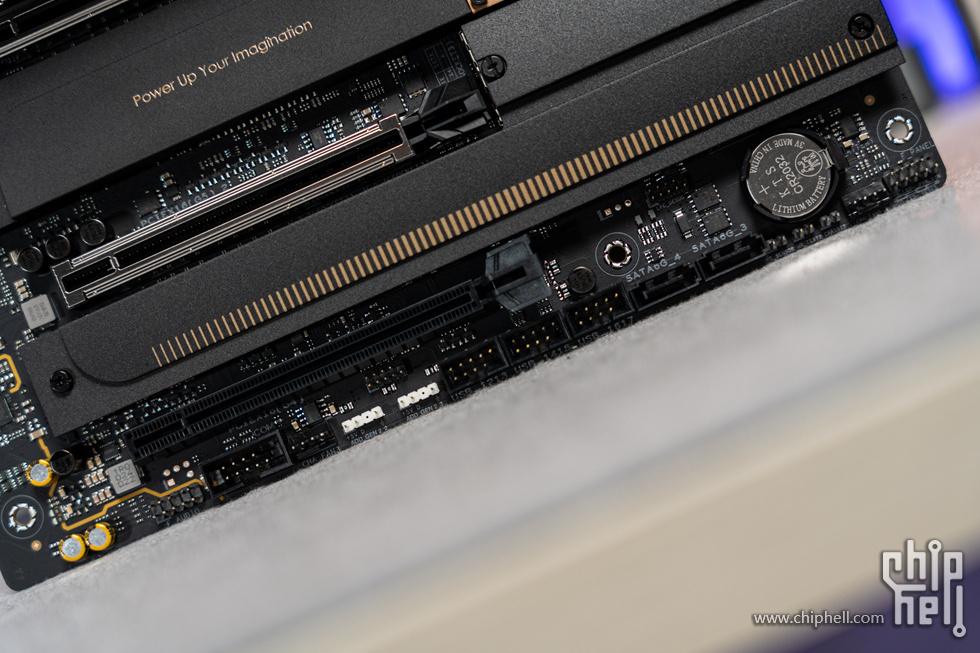

底部的接口也是配置众多，对了黑色不带金属加固的PCIE槽为PCIE4.0 X4协议，从芯片组出

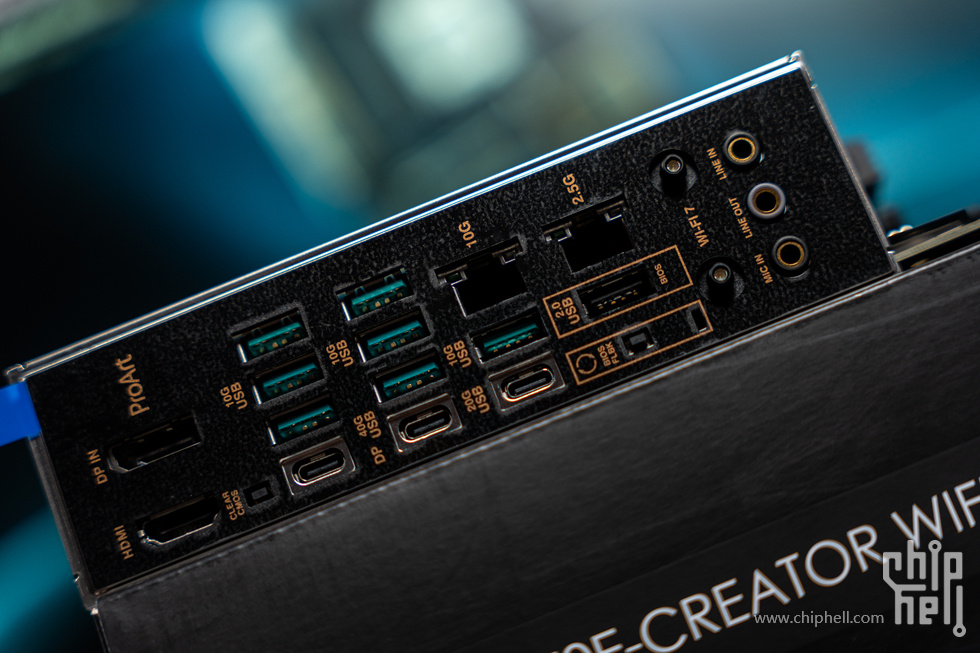

主板的背板，ProArt的第一个接口就是支持DP in，可从附件中的双头DP线来串联，而这背板的接口也是非常之多，足足11个USB，其中7个墨绿色的为10Gbps USB3，两个TYPE-C为支持DP的40Gbps USB4，另一个type-C为20Gbps，还有一个支持BIOS FLASHBACK的USB2.0，CLEAR CMOS也出现在PROART的背板中，当然10G的无线网卡也不可或缺，还有1个2.5G有线和WIFI7以及镀金的音频接口


附件上，快速安装指导标识了整张主板的布局和接口定义，非常实用，当然主板BIOS本身带Q-Dashboard也一样很直观；华硕的ASUS Control Center Express其实有点类似于奥创软件不过更简洁


DP IN 线缆和华硕ProArt信仰尺


附带的SATA线与易拆式的WIFI7天线

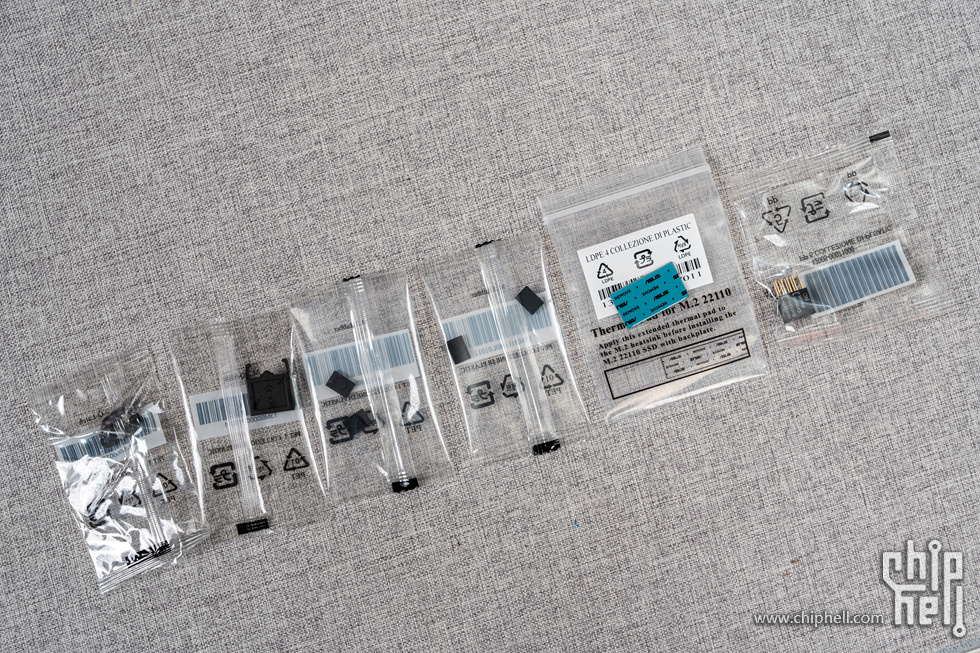

还有附件如M.2 Q-Latch、用于M.2背板的M.2 Q-Latch Q-Slide，M.2橡胶，附带加长的22110导热垫，Q-connector



看完了主板之后准备拆解，先留个照片以备还原位置记录


主板的背面








第一条M.2的M.2 快拆装甲，只要按下侧面的“ASUS”即可弹起散热装甲


双面散热的底部装甲


大卸八块，其实只要拧下所有的螺丝即可全部拆解


散热模组


两块最大的VRM散热模组，切割开槽得非常有质感


最有型的还是外侧的两面全条形切割

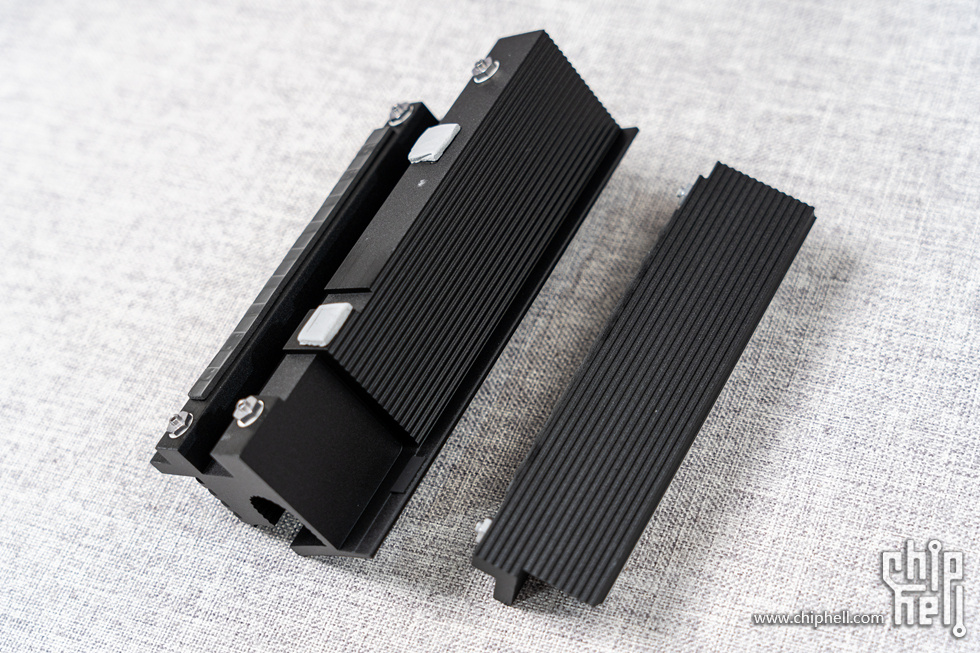

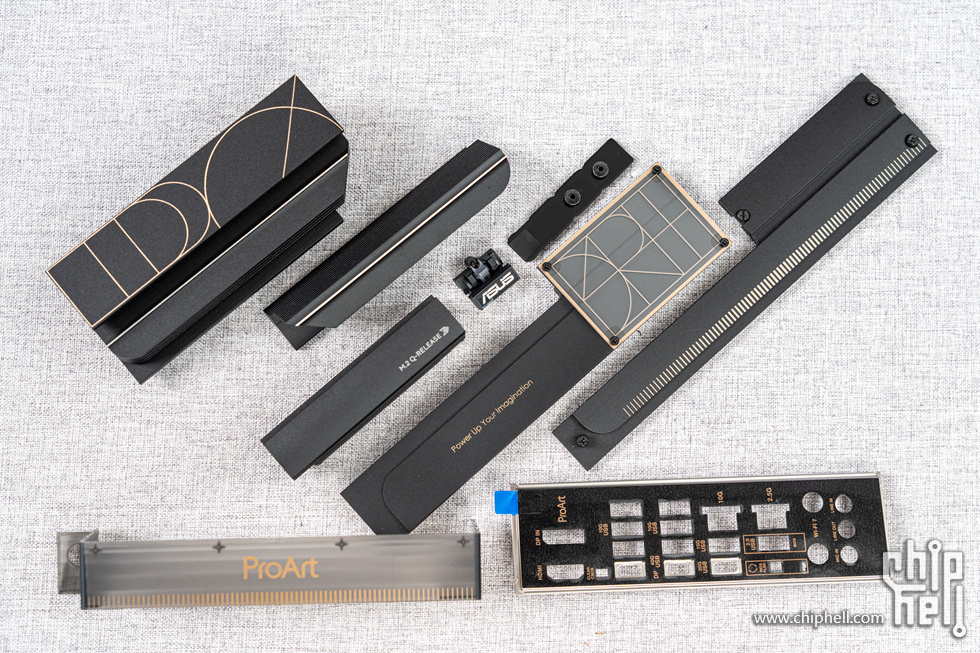

M.2快拆装甲“总成”，芯片组的连体散热，以及下半部的3个M.2散热装甲


各散热模块的背面都使用了导热垫，哪怕第一条M.2的背面散热也有


来看果板

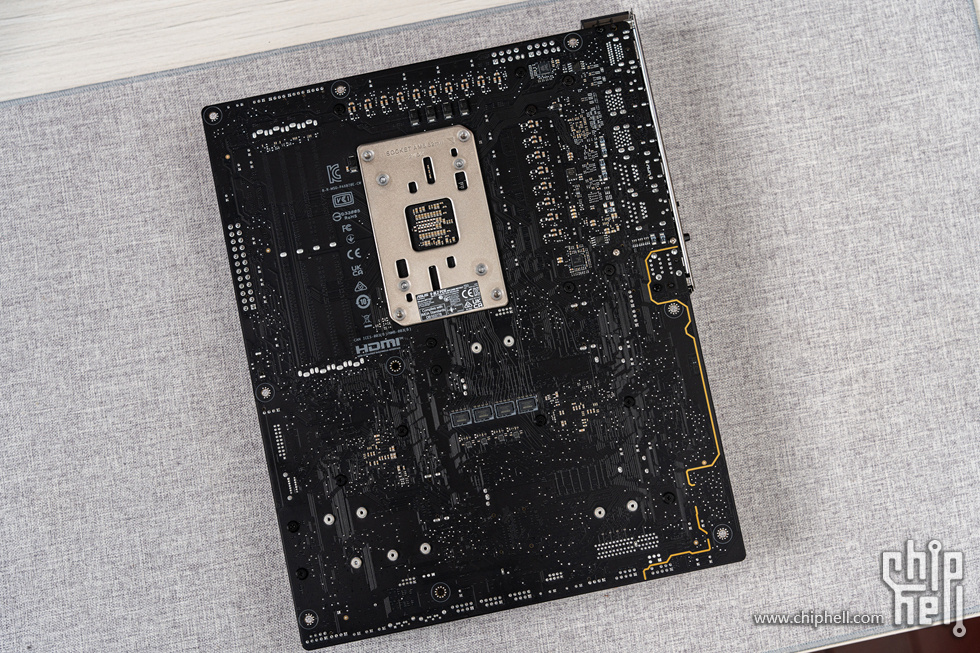

果板背面


果板背面是主板供电的PWM主控，华硕最常用的 DIGI+ VRM  EPU  ASP2206

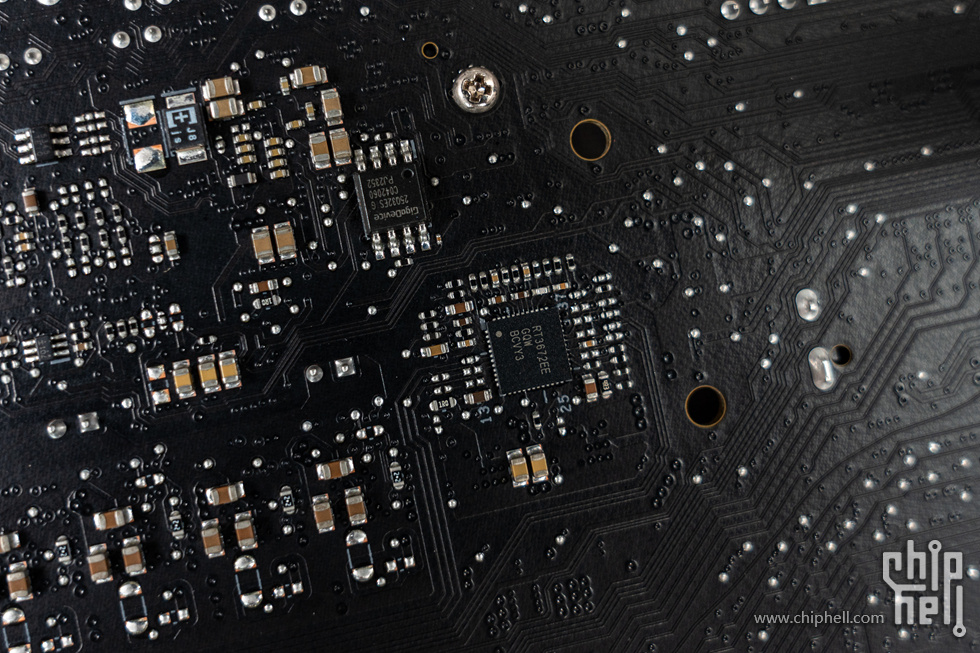

立锜RT3672EE也是PWM主控芯片，用于外围供电的Misc主控


DDR5插槽和PCIE5.0插槽都采用贴片安装

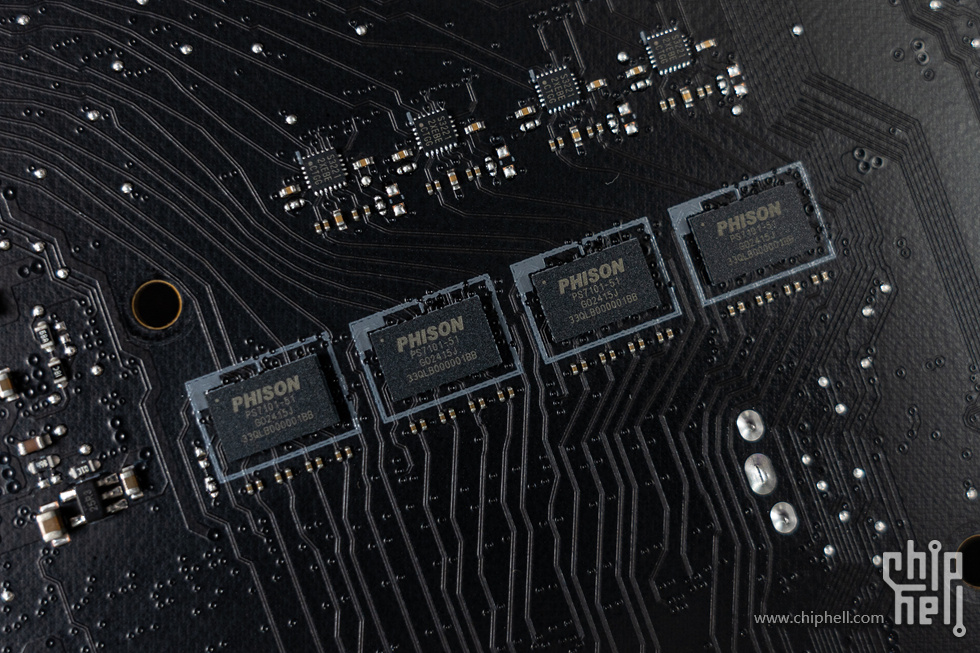

PCIe 5.0信号拆分芯片PS7101-51,来自PHISON群联科技

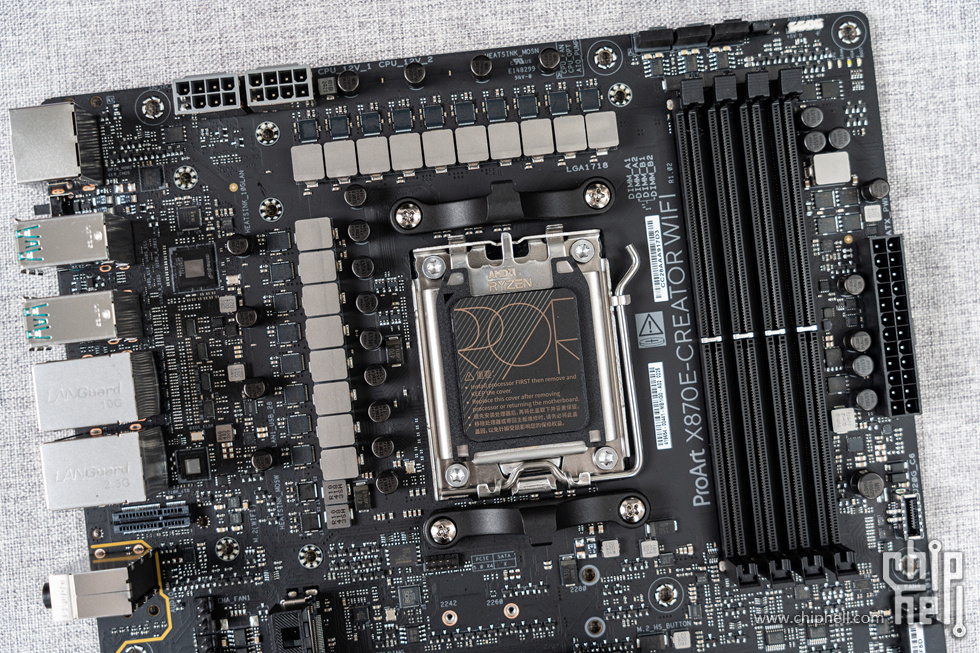

背面芯片不多，接下来看正面，上半部分的Digi+ VRM 数字供电控制和16(80A, SPS)+2(80A, SPS)+2 (80A, DrMOS)供电模组

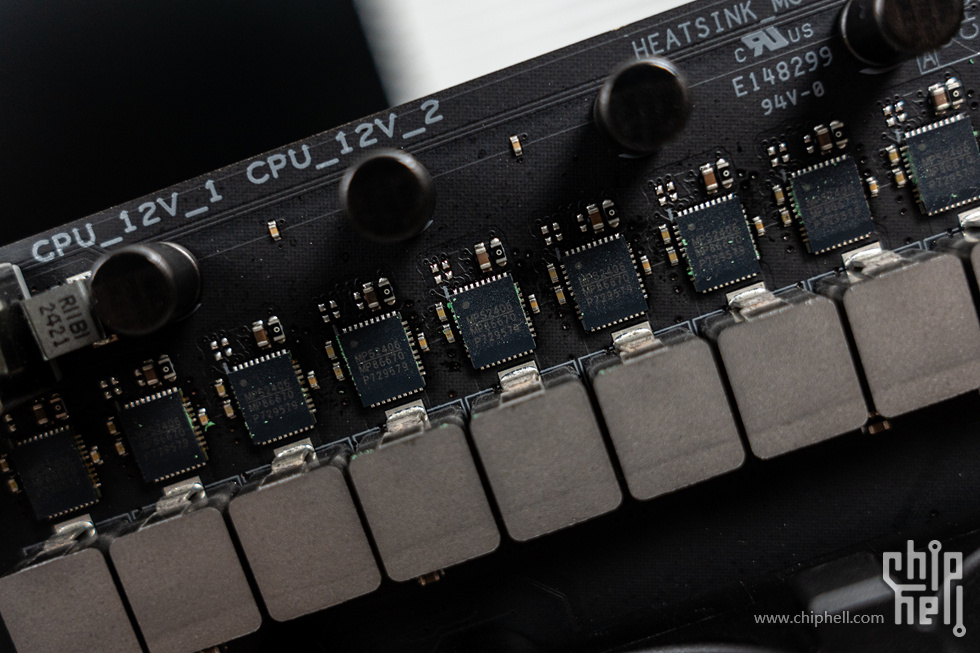

顶部这里10相供电都是来自的MPS的MP86670


左侧的8相也是来自的MPS的MP86670


两相AUX外围供电，来自万代AOS的BFN0，从以上共同组成了16(80A, SPS)+2(80A, SPS)+2 (80A, DrMOS)供电模组


华硕自家的BIOS控制芯片和华邦WINBOND的25Q256JWEN芯片


每个风扇接口旁都有一颗NUVOTON的3949S监控芯片


USB4芯片是来自ASMEDIA的ASM4242，旁边是来自ITE的8857FN-256，再右边是来自TI的HD3SS214用于DP信号切换


好大一颗是来自MARVELL的AQC113CS 万兆网卡芯片

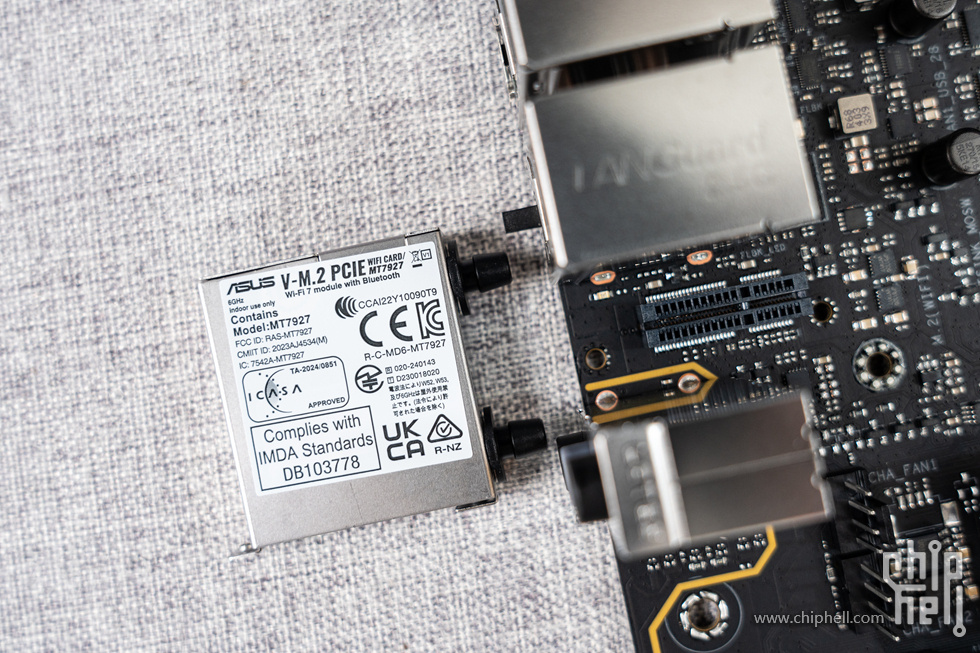

WIFI7网卡是来自联发科的MT7927


来看主板的下半部分


英特尔的2.5G网卡，以及NUVOTON的NCT6701监控芯片


小螃蟹的PCIE通道声卡芯片ALC1220P

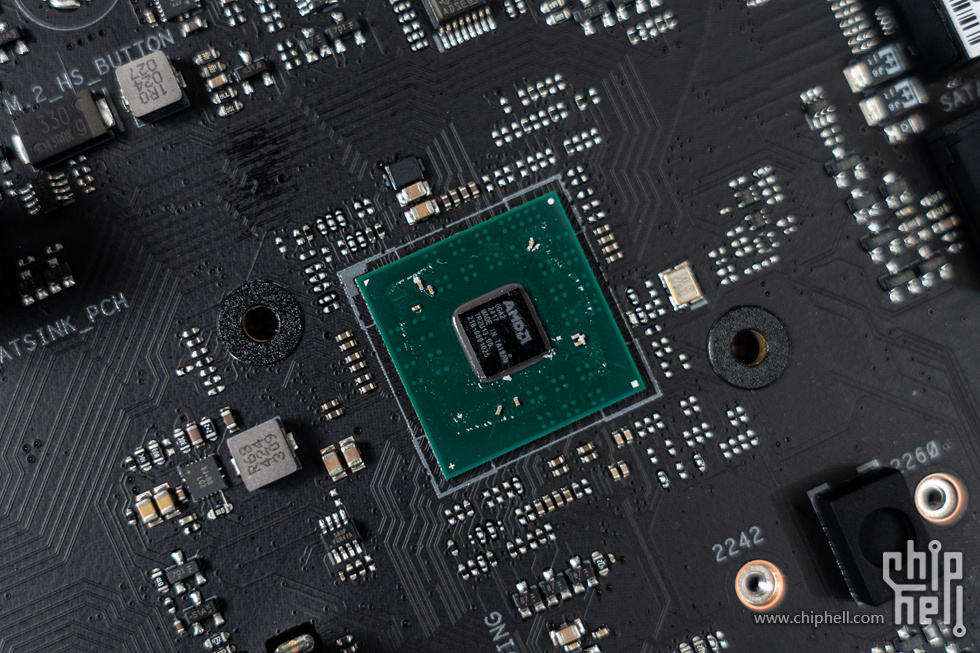

左侧的AMD X870E芯片组


右侧的AMD X870E芯片组


华硕的AURA 灯控芯片

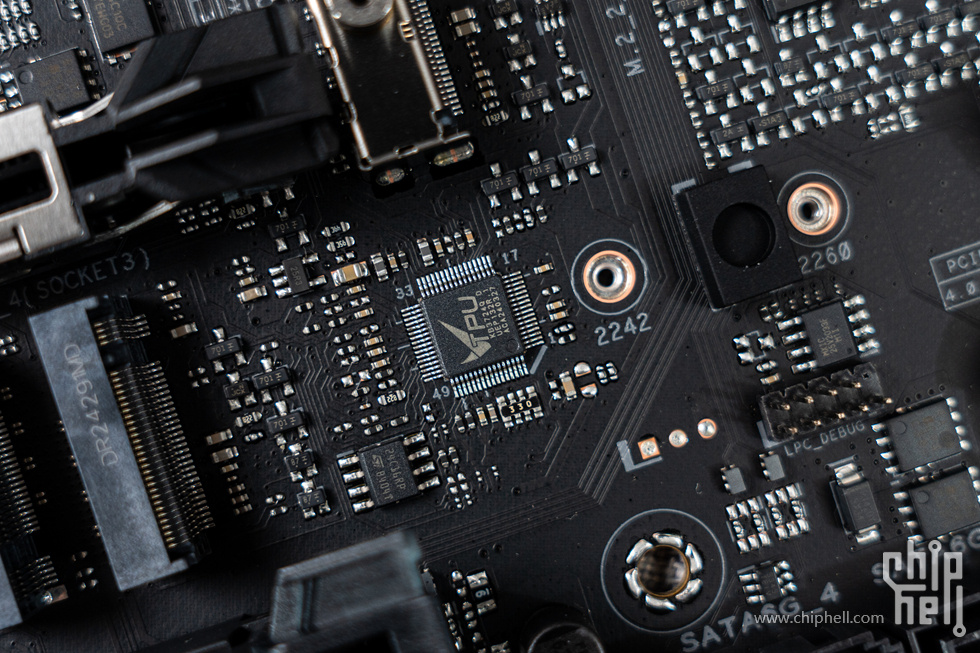

华硕的TPU芯片

测试

看完ProArt X870E WIFI 主板看完也拆解完了，接下来就试试点亮主板

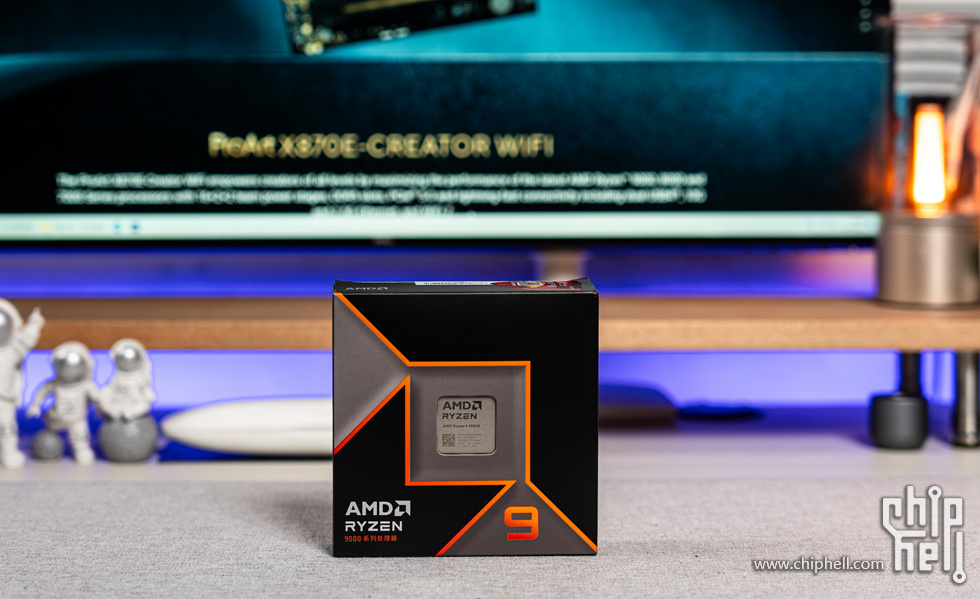

CPU使用了AMD 的 R9 9900X，12核心24线程

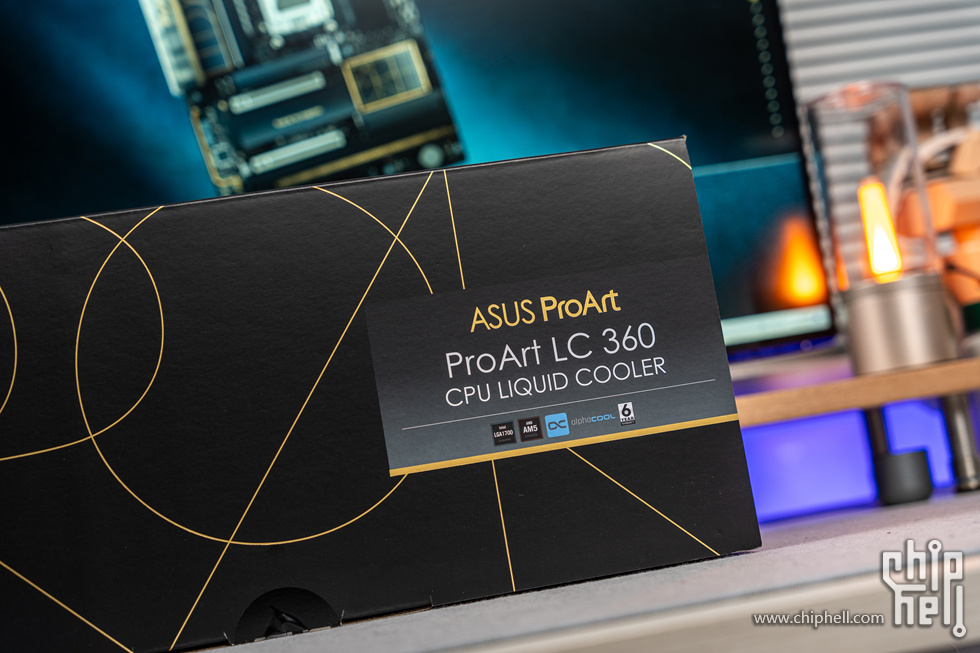

散热使用的也是华硕ProArt系列，选用了最新的LC360水冷，与原来LC420的区别在于使用360冷排和ALPHACOOL的风扇Apex Stealth Metal FAN


冷排本体依旧是全铝合金外观设计的冷排与冷头，质感非常好，冷排为30mm厚度并有一半条纹一半平面并有金字ProArt标识，另一面是ProArt的logo，水管长度为450mm足够大机箱使用，大块头的ProArt 602机箱之类也可随意走管


冷头采用铝制波浪形外罩，配备NCVM镀铝工艺透镜灯条，非常符合ProArt系列的风格，内部三相电机和陶瓷套筒轴承，并使用了加大的方形铜底使充分覆盖CPU核心


12条扁平管的微水道，配合整齐的鳍片达到最佳的散热效果


AMD 的AM4/AM5扣具以及intel的LGA115X/1200/1700双平台扣具


LC420使用的是猫头鹰风扇，而LC360使用了欧酷ALPHACOOL的原厂包装的3把APEX Stealth Metal Fan


APEX Stealth Metal Fan采用扇框与风扇的解耦结构，全闭环框架与特殊减震系统，并使用了9扇叶构体与6极电机，欧酷在这把风扇上使用了全金属的外框架，并在中间使用了减震胶条，使得风扇运行非常静音，而一体化的扇叶没有使用金属，不然成为切肉机了，参数方面在3000RPM下可达最大风量68.99CFM，风压4.46mmH2O，噪声值为39.5dB(A)，注意这只是一把12025的风扇


三把风扇还在公母串联接头，可以非常方便得串联起来，而且侧面可以把接头藏起来，虽然黑色很低调，但是APEX风扇欧酷还有银色、白色和金色的全金属外框，个人认为黑色太低调了其他三个颜色才真的很正

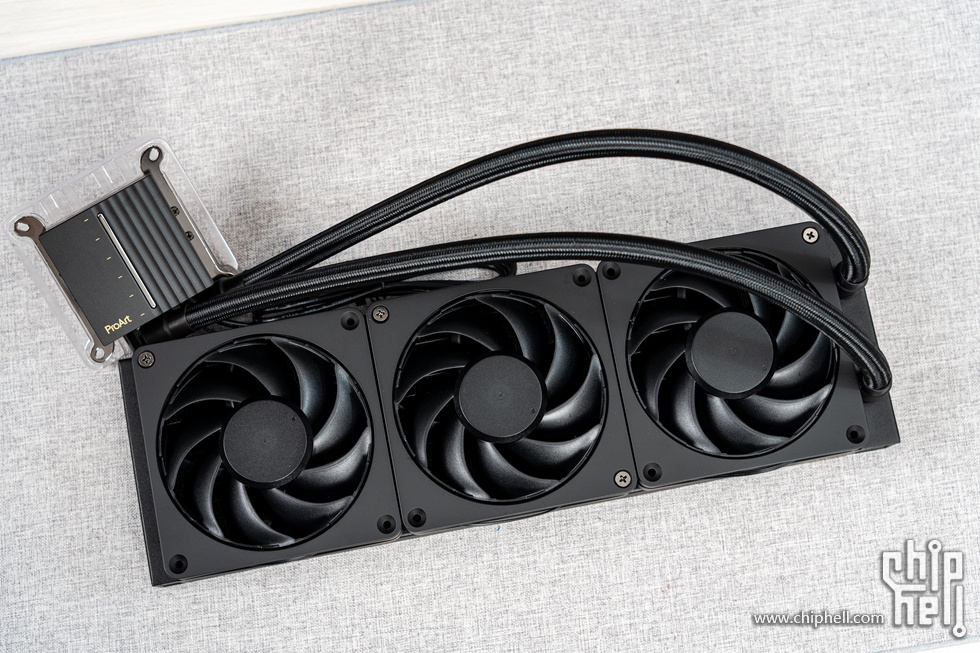

LC360合体效果

开机测试

使用9900X 点亮 ProArt X870E-CREATOR WIFI 之后，第一步当然是使用了AMD AGESA PI 1.2.0.2.的最新BIOS版本0505，新版AGESA减少了CCD间的延迟

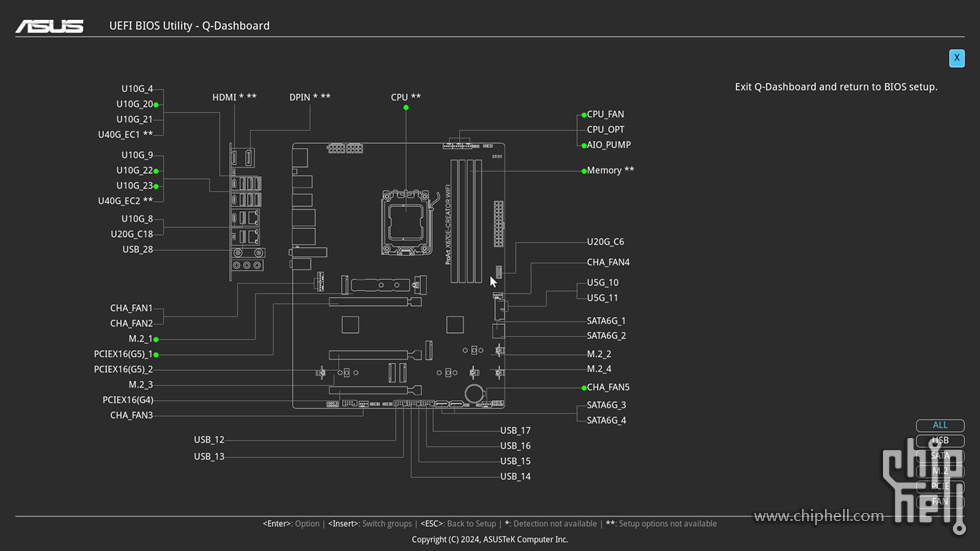

1080P分辨率的BIOS看起来就是舒服，更方便的是主板的BIOS还自带了Q-Dashboard工具，很直观的可以看到整个主板的配置布局，以及每个接口和插槽的用途

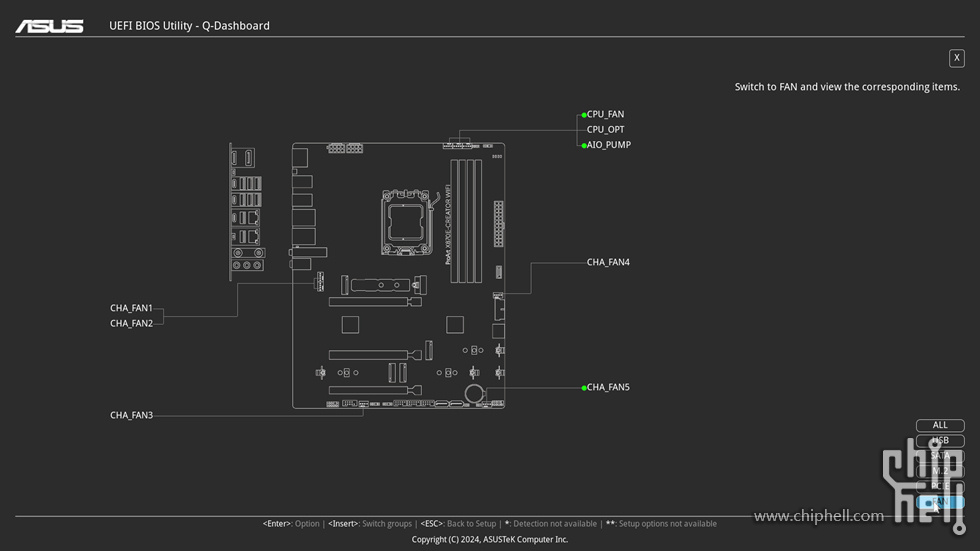

并且点击每个接口还能在右侧看到接入的设备，整个Q-Dashboard有绿色点亮按钮就表示有接入设备，新手小白和老鸟都非常有用


右下角还能对每个部分分别显示，例如这里点击了FAN可显示整块主板上的所有风扇接口，并且绿色亮点显示已经接入，没亮的表示还能再接入，或者可能坏了或者接口松动，所以新手小白或者老鸟都是非常受用的好工具


华硕主板终于加入很直观的风扇曲线了，虽然个人使用手动模式按比例配置也很方便，但是风扇曲线真的很直观


AI超频模式，一键超频嘿嘿，个人还是喜欢自己手动调整，虽然有时候一键超频真的很简单


内置设备参数设置


AMD的ECO 模式有65W、105W、170W，对于9600X和9700X比较受用可以“越级”


7000系列比较常用的温度墙模式


而9000系列比7000系列凉快，个人测试下来还不如直接ENABLE来得直接且9900X性能更好，因为默认下温度墙是95°


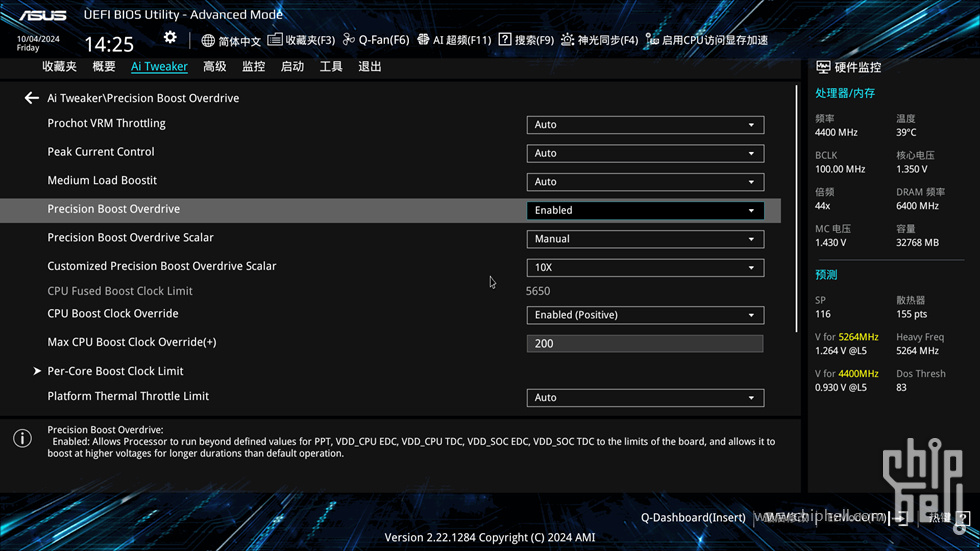

开启默认的PBO之后测试9900X 单核心887.2，多核心13592.6

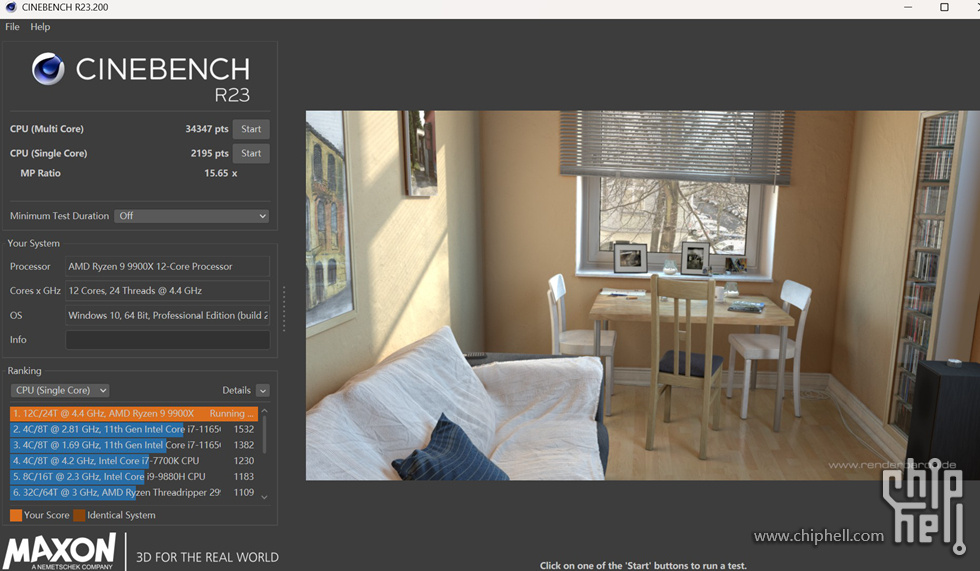

CineBench R23测试多核心34347、单核心2195


CineBench 2024测试多核心1902、单核心136

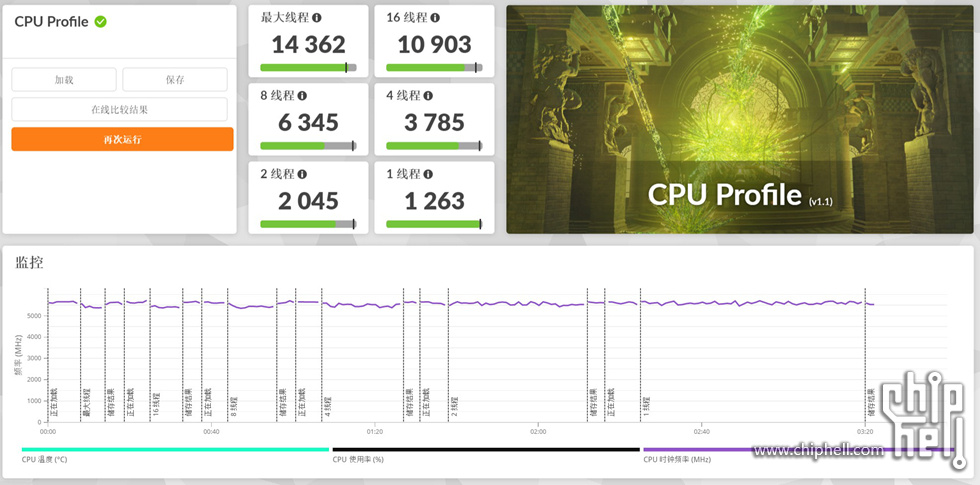

3DMARK 的CPU PROFILE测试成绩


7-ZIP基准测试成绩


使用4070TI SUPER跑了个PCMARK 10的测试成绩


PBO ENABLE的单烤FPU测试，10分钟之后功耗在210W左右，温度95度，9900X的CCD0和CCD1的频率基本维持在4.8GHz/4.5GHz


跑了个黑悟空的4K 50%DLSS与开启帧生成的影视级特效，80FPS

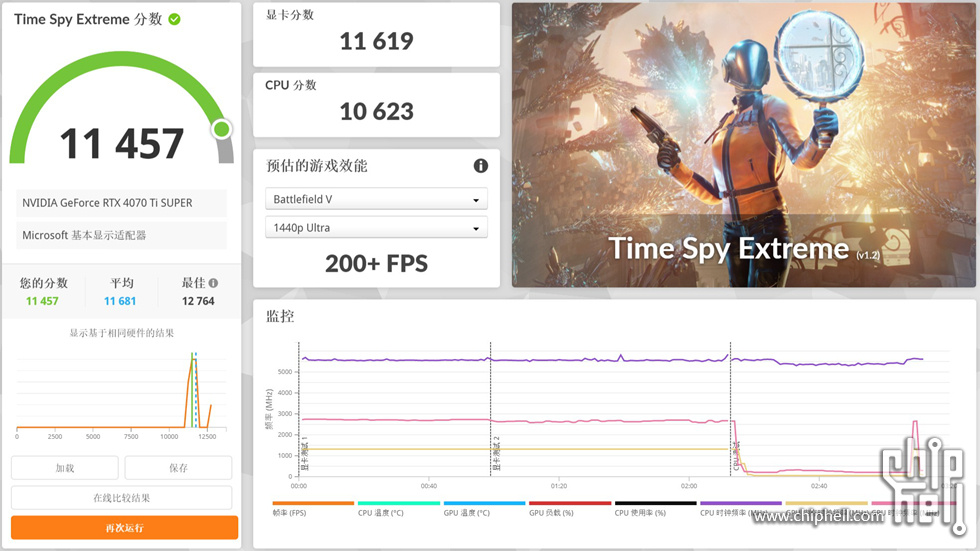

3DMARK TIME SPY EXTREME的CPU分数为10623

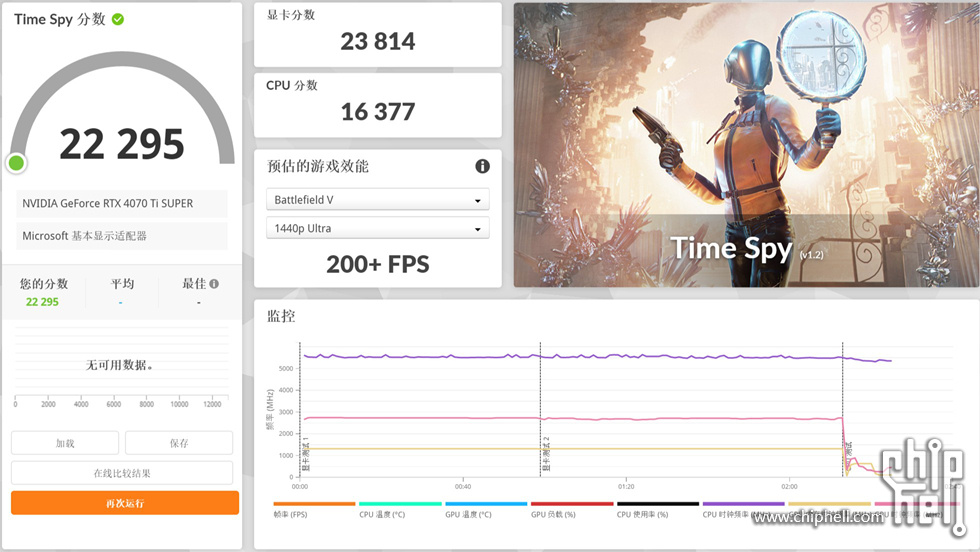

3DMARK TIME SPY 的CPU分数为16377


好了，以上就是本次华硕的创意国度ProArt X870E-CREATOR WIFI主板的开箱测试分享，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
