Z890全新一代主板已经上市有一段时间，作为ITX爱好者所关注的ITX型号也陆续开始登场，其中微星 MPG Z890I EDGE TI WIFI 以超全面的配置、极尽奢华的用料和无比养眼的外观设计，在一众Z890i主板中脱颖而出，今天就带来这款主板的开箱，看看微星 MPG Z890I EDGE TI WIFI 是如何成为一款“我想要的它都有，它给的我都要”的满配Z890 ITX主板。

配置参数

更多详细参数详见官网：
https://www.msi.com/Motherboard/MPG-Z890I-EDGE-TI-WIFI

开箱解析

这一代Z890刀锋钛系列启用了全新的包装配色，银灰色和湖蓝渐变的斜向撞色设计，产品主图占据了右侧大幅画面，正中间镭射印刷的型号名称。上方标注了intel killer网卡，Ultra处理器，Z890平台标识，在下方则标注了“READY FOR Ai PC”，雷电接口、wifi7高速传输接口标识以及MPG的品牌系列LOGO。

包装背面标注了：10路智能供电、高效散热组件、第2代免工具M.2冰霜铠甲、显卡快拆设计、LIGHTNING GEN 5、雷电4、Wi-Fi 7 / 蓝牙5.4、5G 有线网络等主要卖点和主板、接口参数。

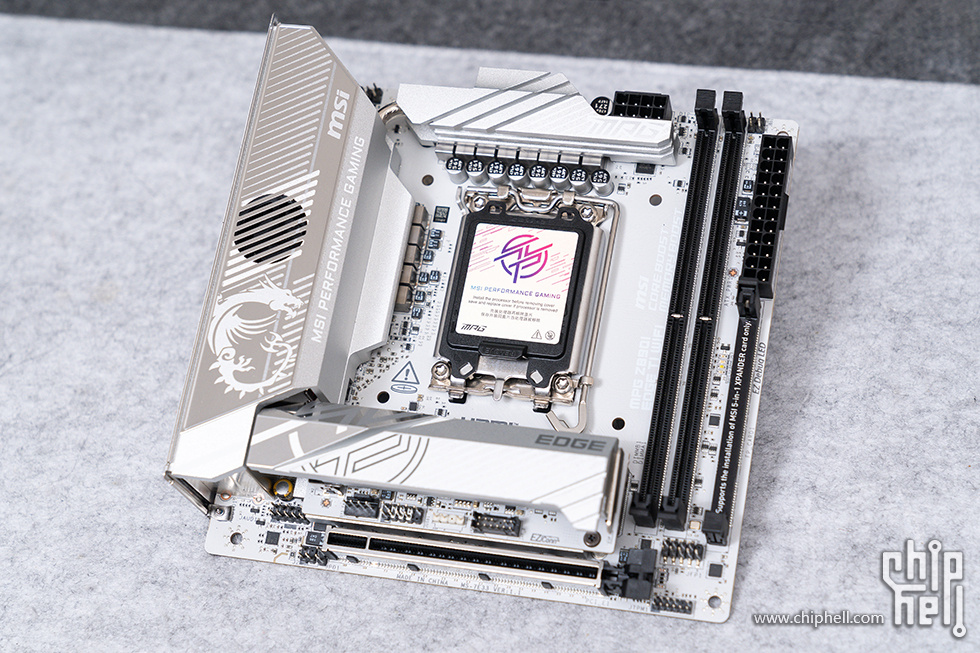

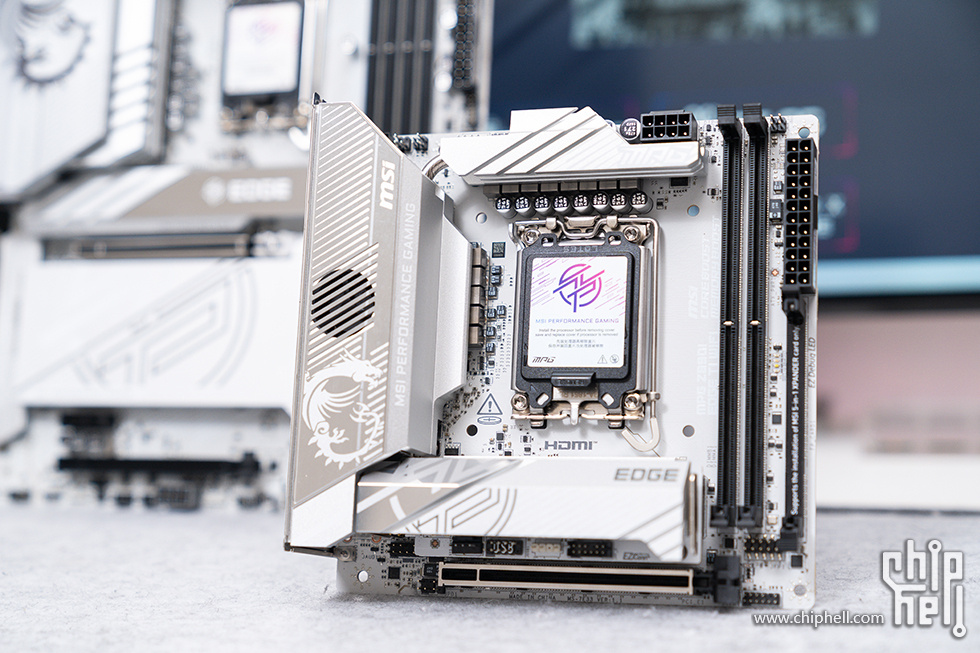

相对于上一代，MPG Z890I EDGE TI WIFI最大的变化就是采用了全白PCB，主板将近三分之一的区域都覆盖了银白色的冰霜散热装甲，采取了高亮镜面、磨砂、斜纹切割纹理多种工艺处理，将金属材质带来的精致感体现的淋漓尽致。

微星MPG Z890I EDGE TI WIFI主板采用极度奢华的14层 PCB以及1Oz加厚铜设计，给出了强大的电气性能保障。背面整体灰色PCB 涂装，主机板电路区域清楚标示机壳螺丝锁点须避开的位置并附加保护漆，防止零组件刮伤或损坏主机板。

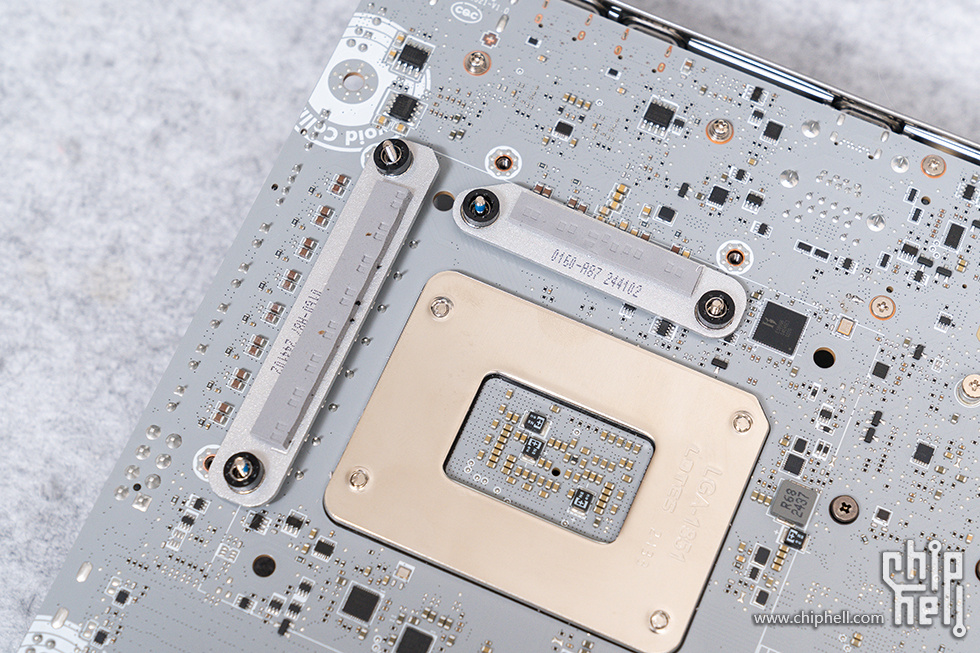

和上代Z790i一样，为了加强MOSFET的散热效能，在主板背面对应的位置增加了两个额外的散热片。

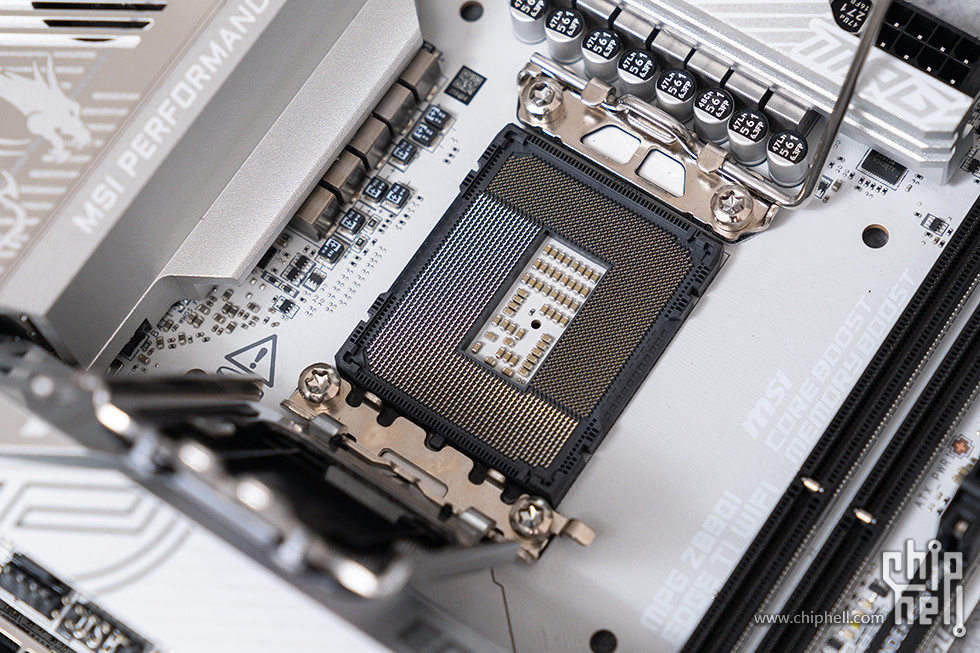

微星MPG Z890I EDGE TI WIFI采用全新的LGA 1851接口，支持英特尔® 酷睿™ Ultra 200S系列处理器。

供电区域配备了超大面积的VRM金属散热装甲，装甲采用镜面和磨砂工艺处理，上面带有微星的龙形LOGO和MPG的英文全称“MSI PERFPRMANCE GAMING”字样。

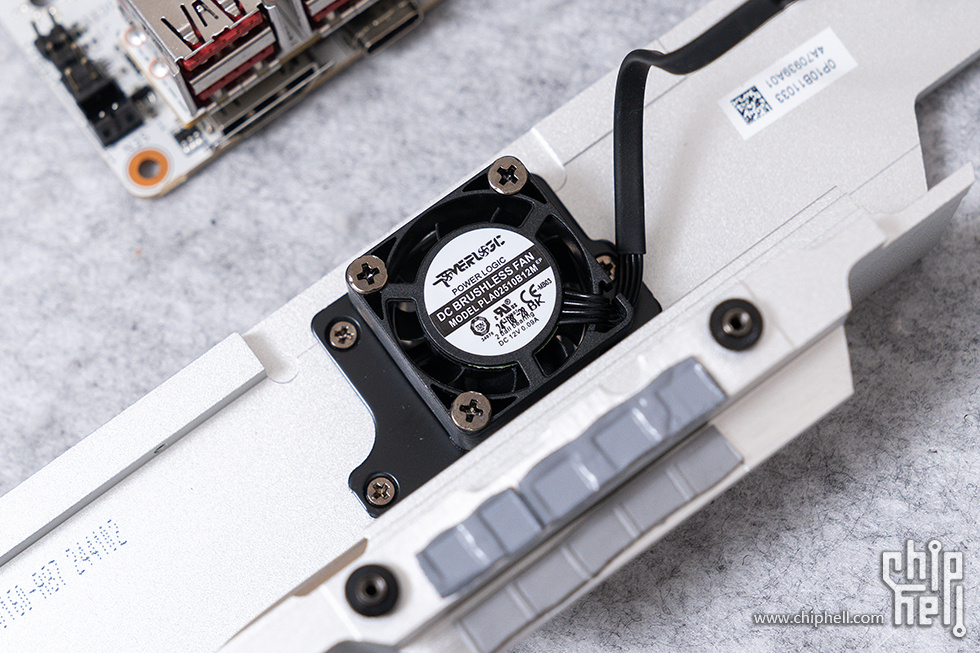

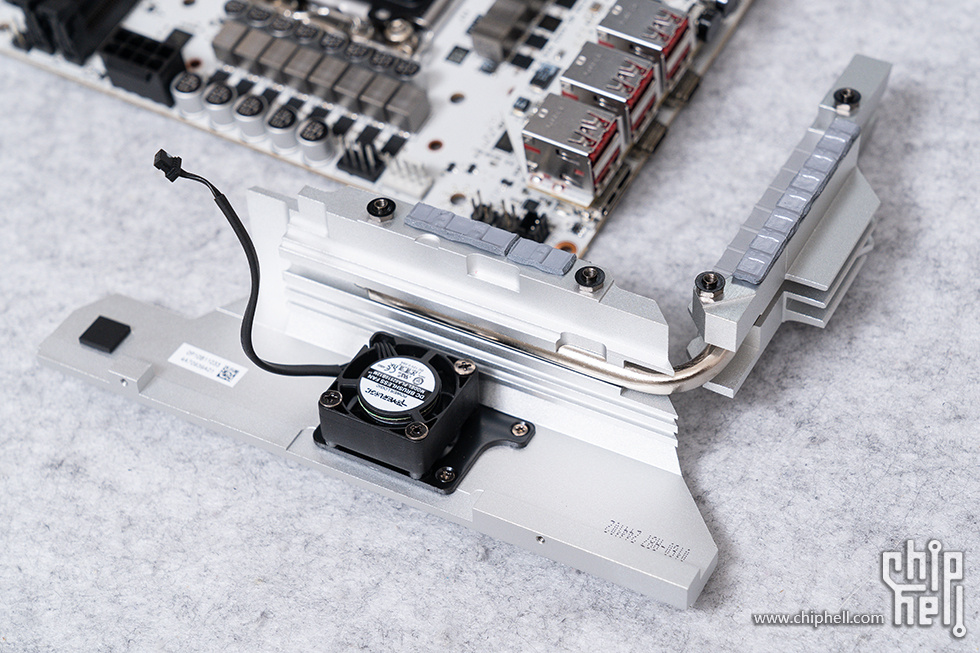

VRM散热系统搭配高效能导热贴和电感导热垫片，VRM散热模块里还自带了2.5cm主动散热风扇，两个散热模组中间使用6mm的镀镍热管相连，确保散热效能从而使处理器获得更好的性能表现。

风扇支持智能启停技术，MOS温度低于65℃时风扇处于停转状态，用户可以在BIOS里修改风扇的PWM曲线。

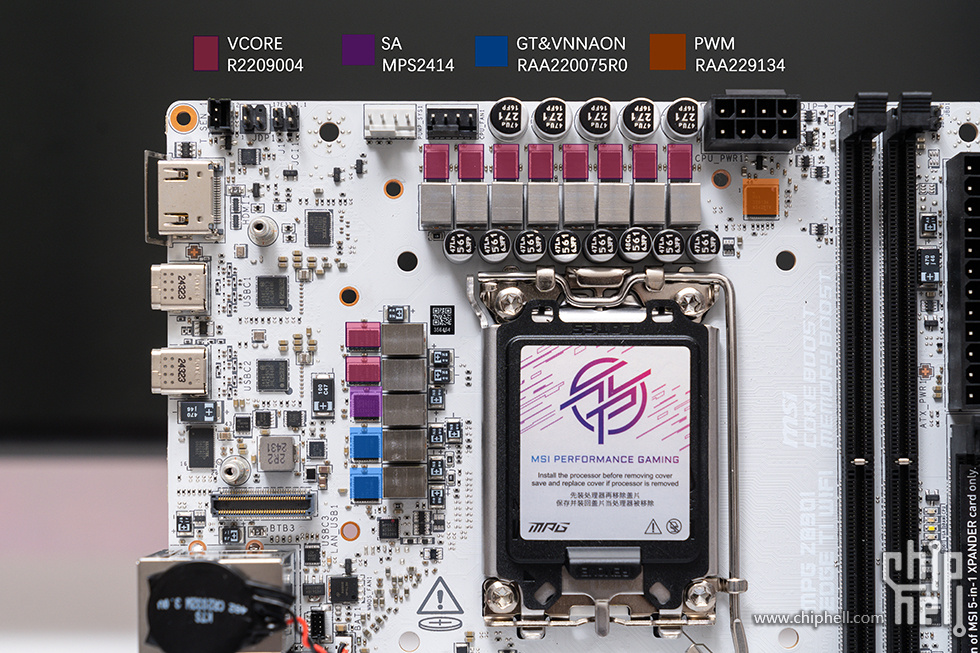

微星MPG Z890I EDGE TI WIFI在供电方面采用了10 (110A SPS) +1+1+1智能供电。其中10相为VCore核心供电，1相为VCCSA供电，1相为VCCGT供电，1相为VNNAON供电。核心供电主控为瑞萨RAA229134 SPS，持续电流输出高达110A，每相配备了一颗RA2209004 DrMos，强劲的供电性能可轻松驾驭Ultra全系处理器。

微星MPG Z890I EDGE TI WIFI提供了2条内存插槽，支持双通道，最高频率可达DDR5-8600+MHz(0C)。借助自家一键超频功能Memory Try It，可以将频率设置成不同挡位，能更加方便进行内存超频和稳定使用。

在内存槽边上可以看到，多了一个槽位，专门用于五合一XPANDER 扩展卡，XPANDER 扩展卡提供了丰富的接口，从而弥补ITX版型的扩展局限性。

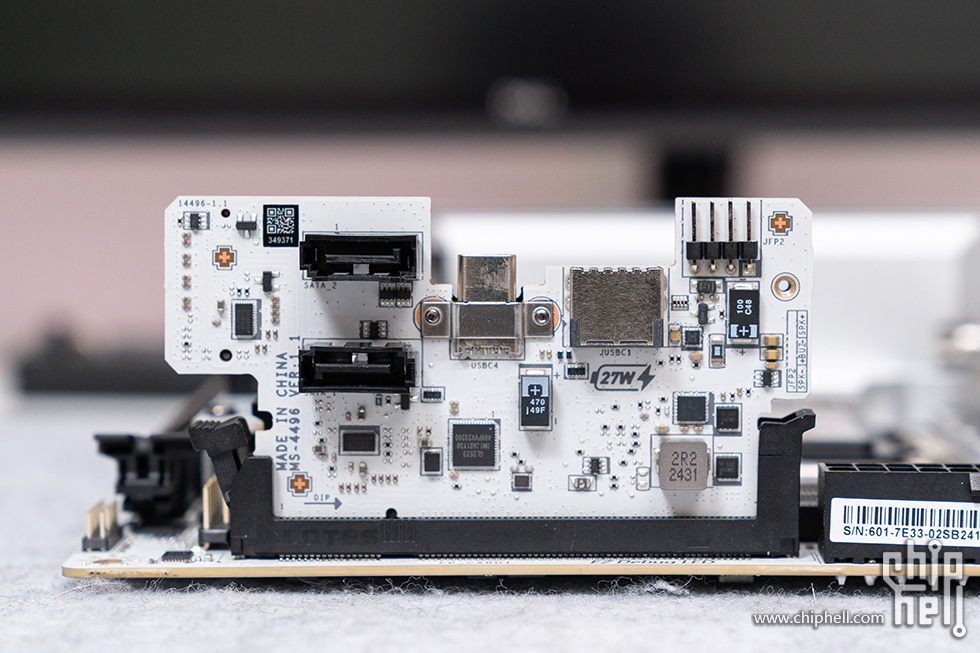

五合一 XPANDER 扩展卡同样采用了纯白PCB，提供了2个SATA，1个USB 20Gbps Type-C接口，1个USB 5Gbps Type-C接口，1个JFP_2接口；在背面还提供一个M2 Gen4 x 4 64Gbps接口。

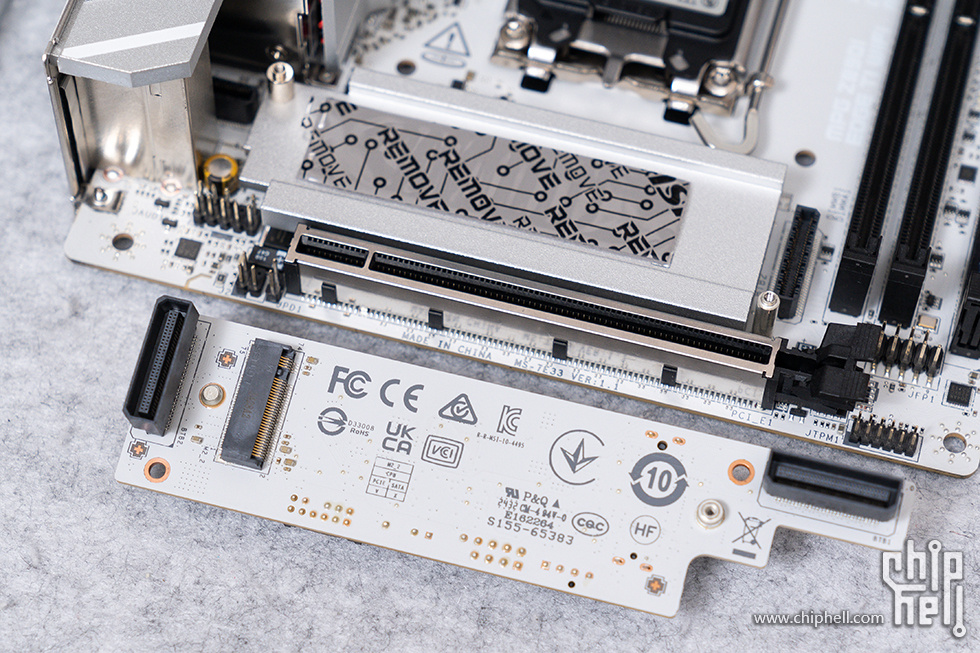

微星MPG Z890I EDGE TI WIFI提供一条PCI-E 5.0 插槽，插槽金属加固处理，采用先进的SMT 焊接工艺（Surface Mount Technology），降低杂讯干扰和电噪声、充分支援更高频宽和传输速度的PCI-E 5.0 讯号。最高 128GB/s的传输带宽。

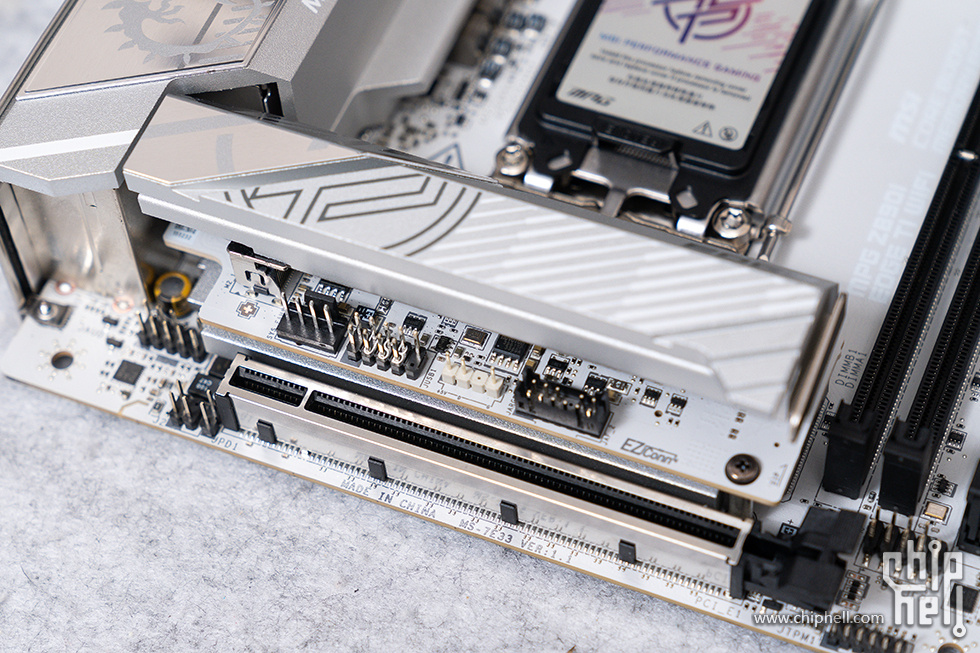

微星MPG Z890I EDGE TI WIFI在主板正面通过垂直堆栈方式将1个 PCIe 5.0 和 1个PCIe 4.0 M.2构建在同一平面上，最上方配备了第2代免工具M.2冰霜铠甲。

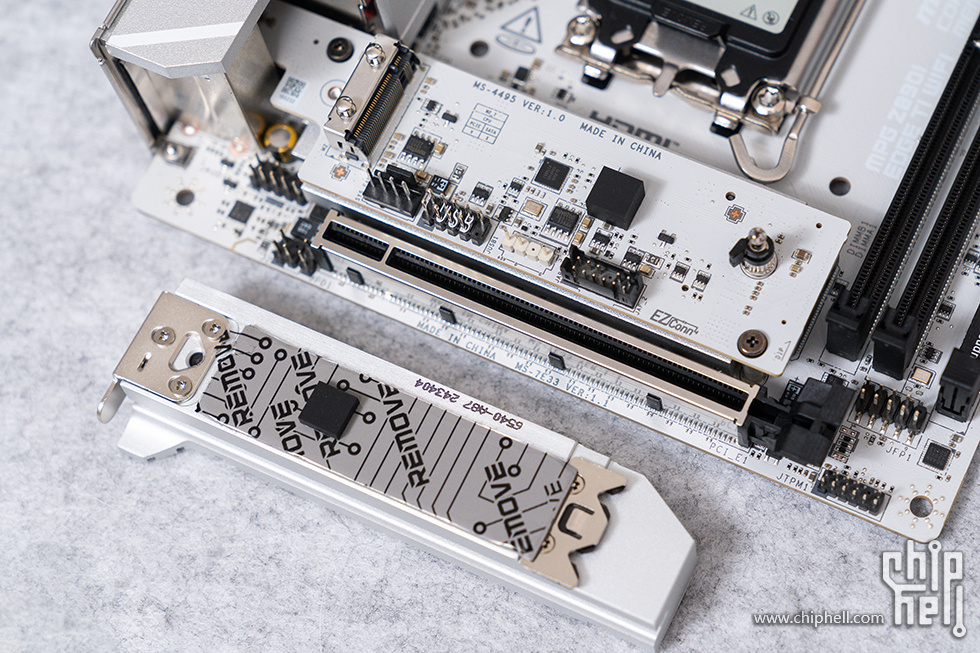

子卡PCB上的两个M.2均由CPU提供，上层为PCIe 5.0 x4，下层为 PCIe 4.0 x4。子卡上还排布了1个4Pin PWM风扇接口，1个USB2.0接口，1个AGRB接口和1个JAF_2接口，巧妙提升 mini-ITX 扩展能力。

在主板的背面位置同样提供了一个PCIe 4.0 M.2槽位，加上五合一扩展卡上的插槽，总共提供了4条M.2槽位。

拆除M.2底座的散热模块可以看到Z890芯片。

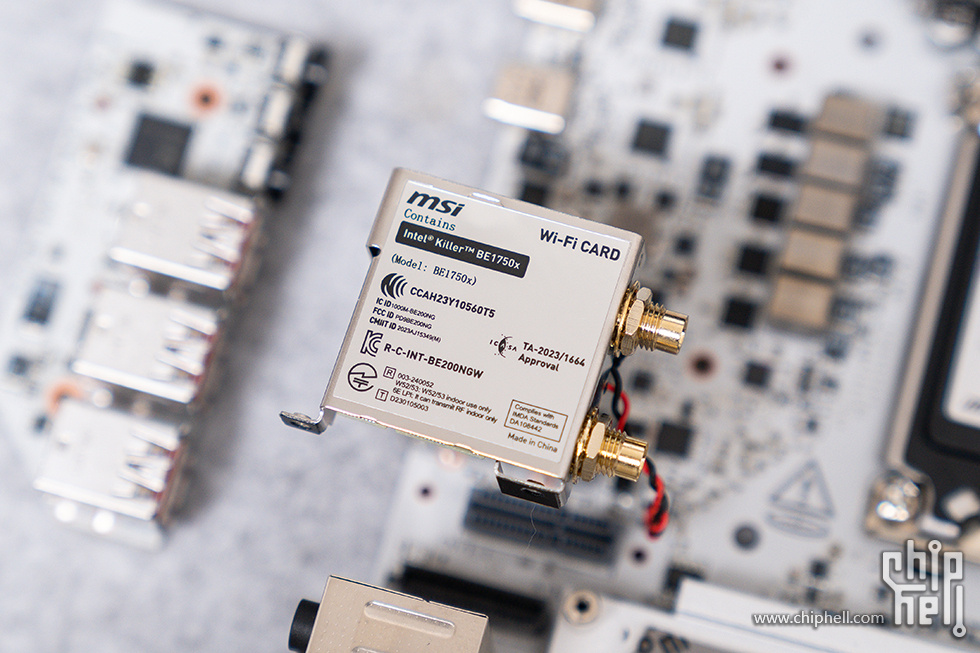

网络方面配备 Intel Killer LAN / Killer Wi-Fi，采用intel Killer BE1750x Wi-Fi 7网卡，理论峰值速达到5.8Gbps，频宽可达320MHz，支持4096-QAM，同时支持 BT 5.4。搭配 Intel Killer Performance Suite进一步优化网络质量。

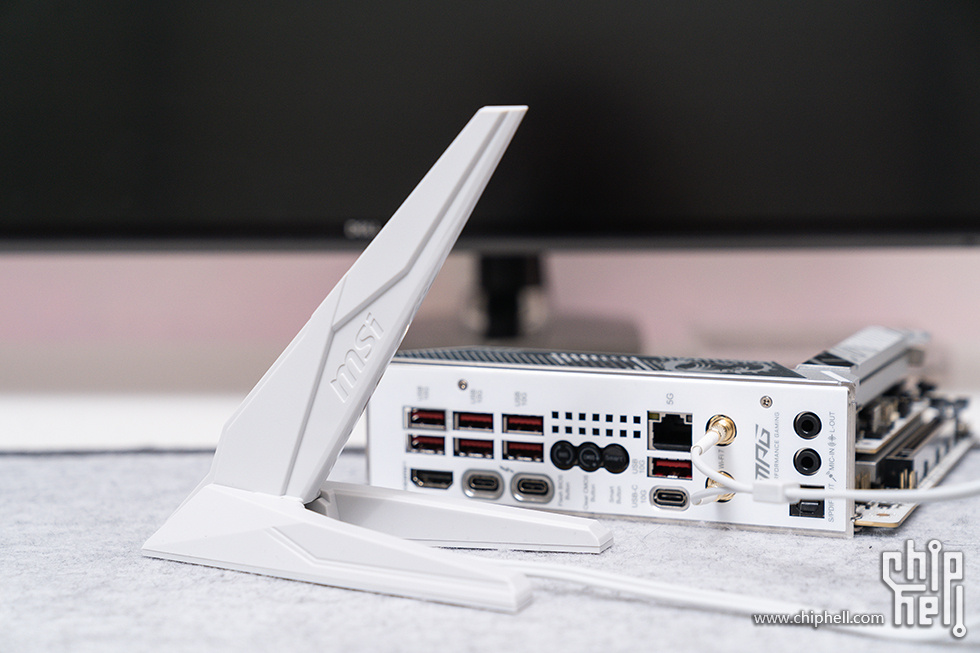

附件中附带了WIFI鲨鱼鳍天，线采用EZ快插技术，从此告别手拧，操作现在只需轻轻一插即可。

背部IO部分采用了物理子卡的设计，上层PCB主要用于扩展是USB 3.2 Gen 2×1接口，6个都由瑞昱RTS5420芯片扩展，底部的2个雷电4接口分别有2颗INTEL JHL9040R THUNDERBOLT 4 控制器负责，提供双 40 Gbps USB TYPE-C，支持 5V 3A 15W 快充功能。

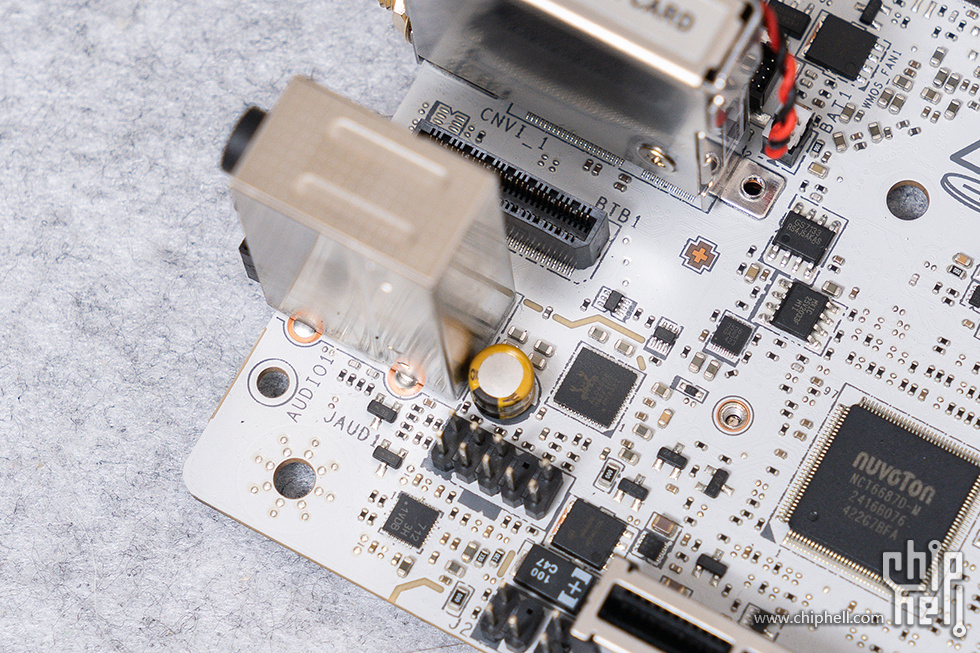

在主板左下角设计了独立的音频电路区间，搭载Realtek ALC4080声卡，并配备专业音频电容。

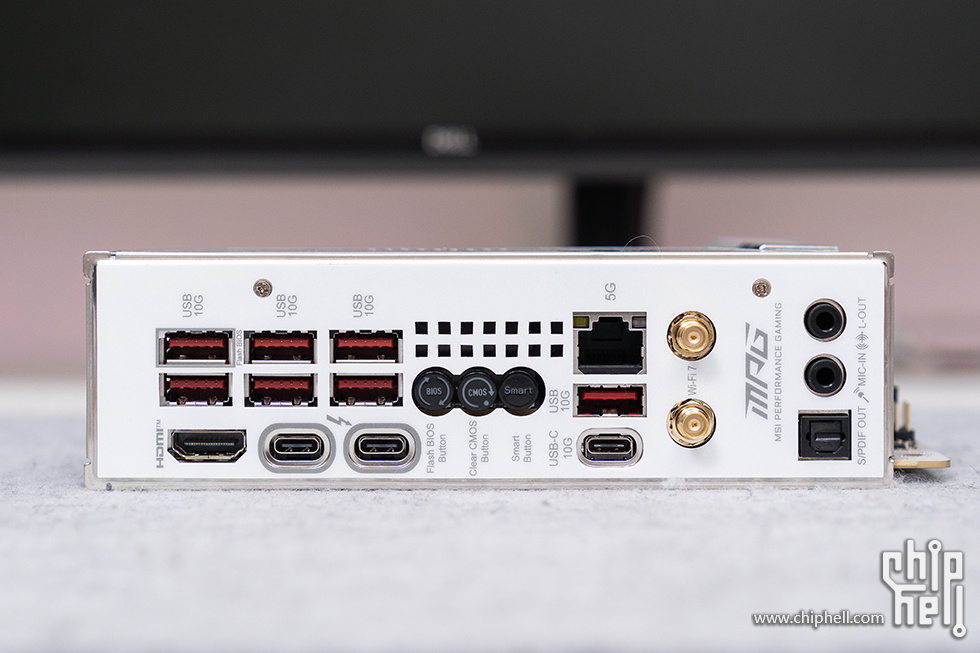

尾部IO提供丰富的接口配置，包括了1个HDMI接口、7个USB 10Gbps Type-A接口、2个雷电4 40Gbps Type-C接口、1个USB 10Gbps Type-C接口、1个Flash BIOS Button、1个Smart Button、1个Clear CMOS Button、1个5G LAN接口、Wi-Fi 7天线接口以及带S/PDIF输出的音频接口。

配件方面，除了wifi7天线外还提供了1块五合一XPANDER 扩展子卡，1条子卡连接线（5Gbps），2条SATA数据线，1 根 EZconn三合一扩展线，1根 EZ FRONT PANEL 前面板延长线，1个USB3.0 1个M2固定螺丝，1个驱动U盘，1份快速安装指南、1份关于欧盟规管的文件、1张微星信仰标签贴纸和1份 MSI SHOUTOUT活动介绍。

全新BIOS体验

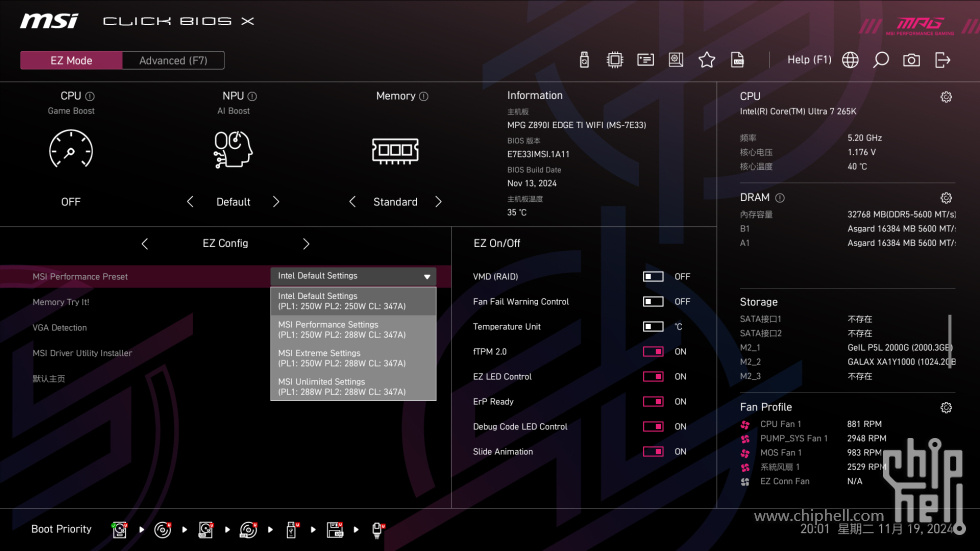

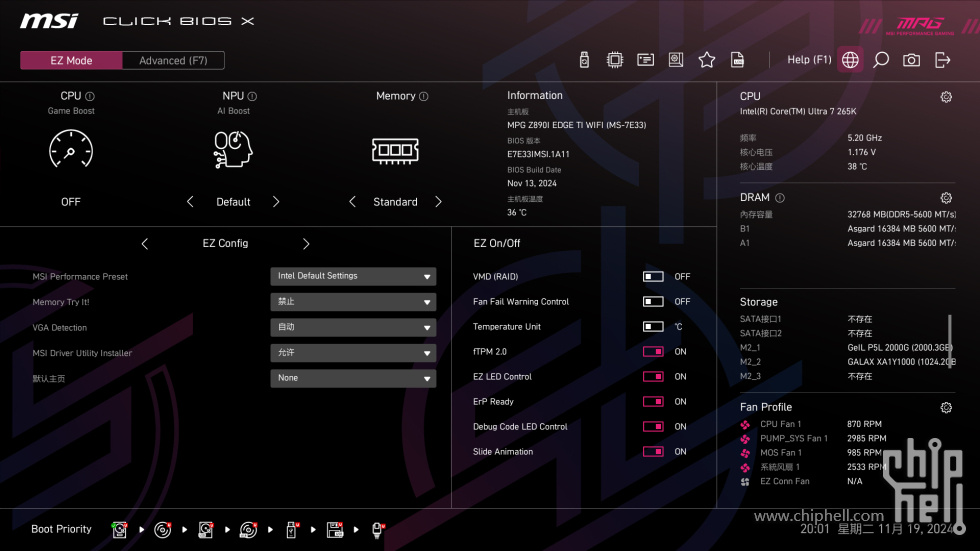

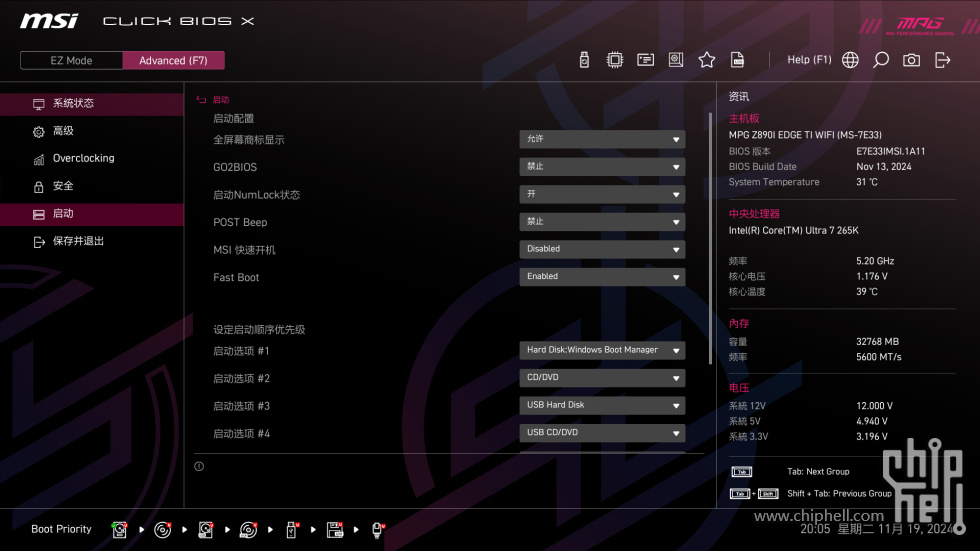

微星在Z890主板上启用了ESA 架构设计的 MSI Click BIOS X，全新的UI界面布局和菜单逻辑，分辨率直接提升至1080P，用颜色主题区分 MEG 金色、MPG 桃红色、MAG 黄色产品系列，让产品更有个性。默认为EZ Mode 简易模式，一般玩家只要在此模式下就可以完成许多设定，例如开启 XMP 、AI BOOST、Game Boost，甚至是 MSI Performance Prest 、Memory Try it等功能，操作便捷，对于新手用户十分友好。

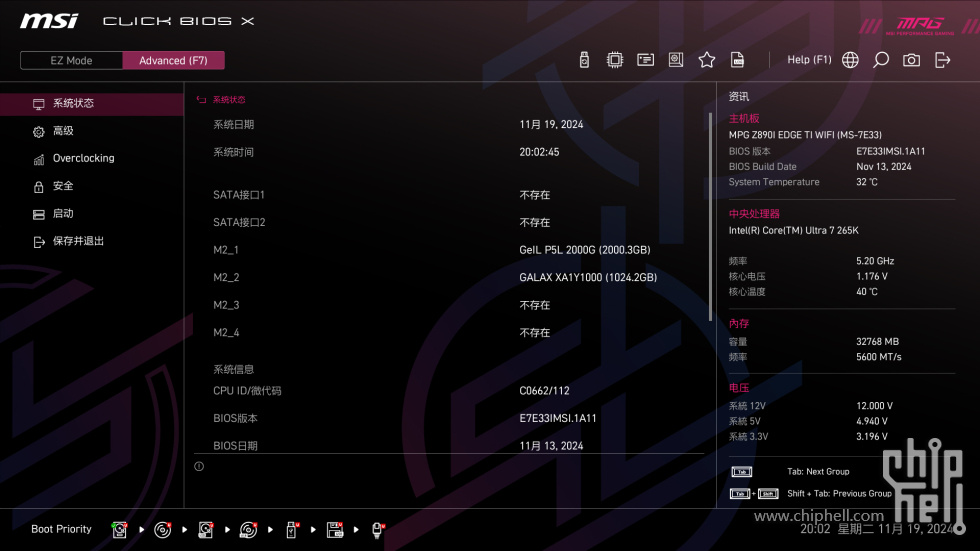

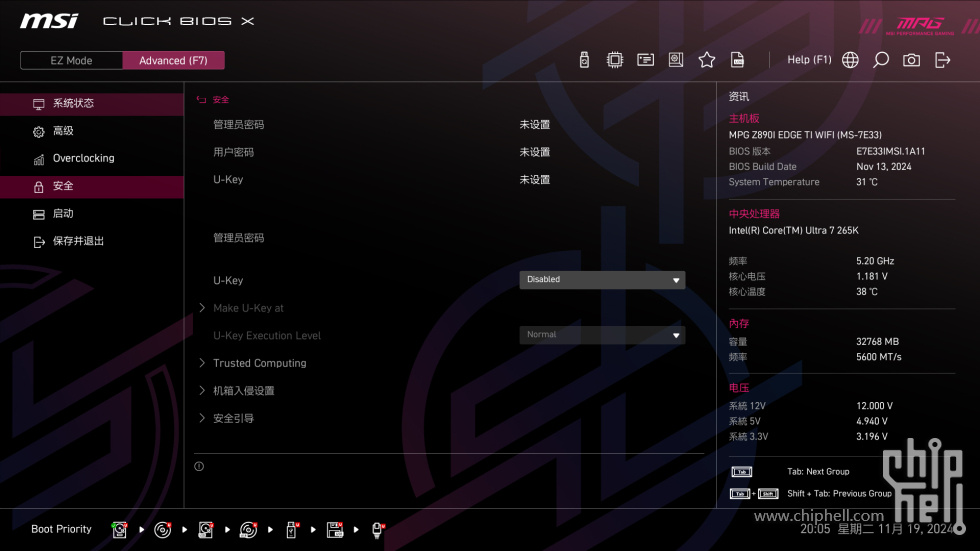

在Advanced进阶模式中，依旧提供了系统状态、高级、超频、安全、启动相关选项页面，对于专业玩家可以进入对应界面进行相关细节设定，以匹配个人的使用习惯和需求。

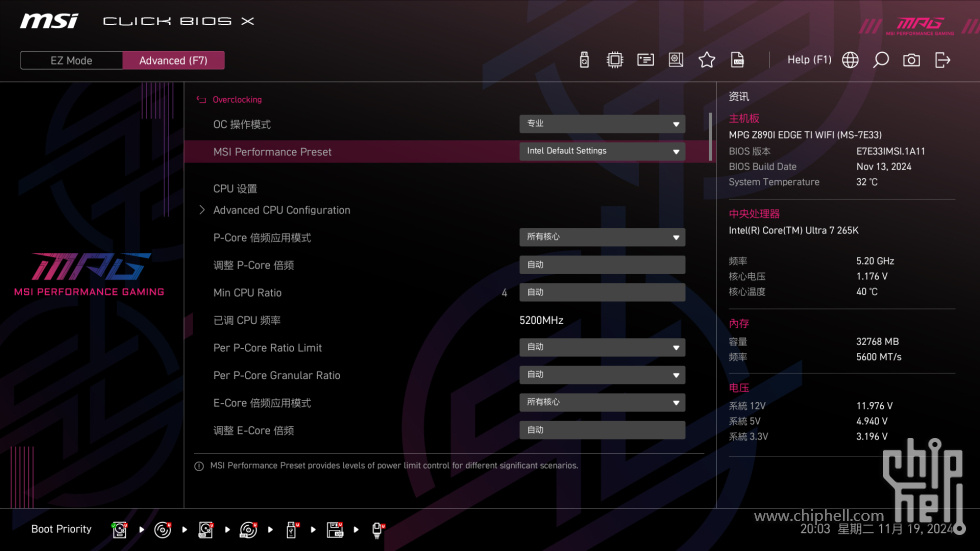

对于我个人来讲以下三个功能是最实用的。“MSI 性能预设”选项允许您使用 4 个预设选择运行硬件的方式——Intel 默认设置、MSI 性能设置、MSI 极端设置和 MSI 无限设置。每个预设都会在预定义的限制内更改一系列设置，以充分发挥处理器的性能。

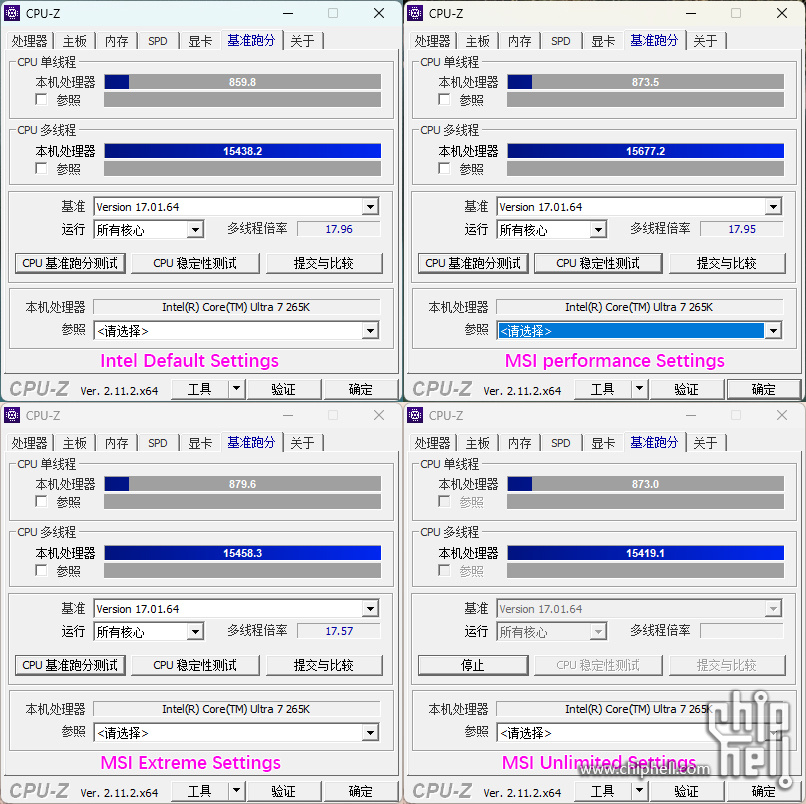

以下是4个模式下CPUZ的跑分对比，我手上的这颗265K在微星性能模式下相对表现最好。（每个CPU体制不同，分数仅供参考）

Memory Try It！现在提供超过 50 种内存超频配置文件（根据使用的内存套件），并调整了频率和时序设置。借助此功能，用户能够轻松地为 DDR5 内存找到理想的超频。

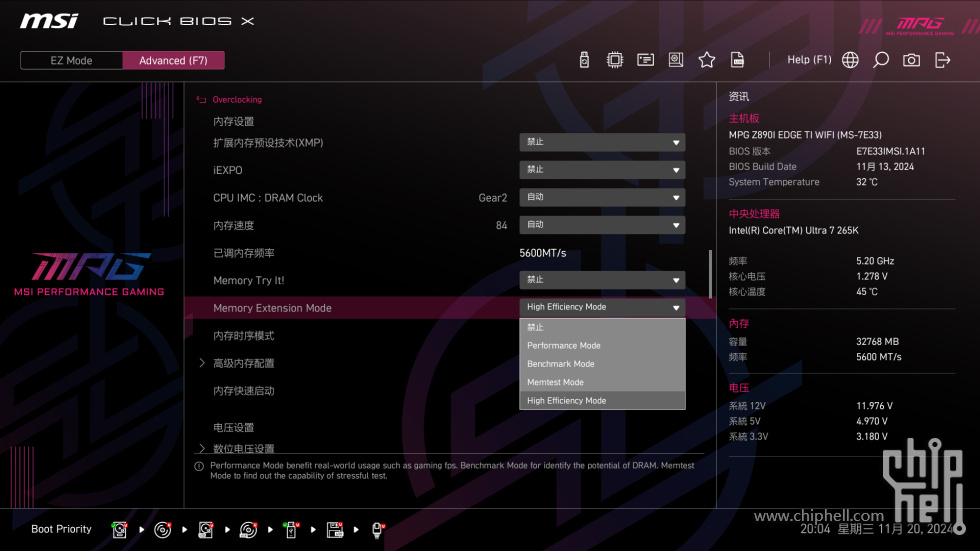

在Advanced模式下内存扩展模式选项提供 4 种相同频率的预设模式——性能模式、基准测试模式、高效模式和内存测试模式——以优化速度和延迟等内存参数，以提高在基准测试、游戏等场景中的性能。

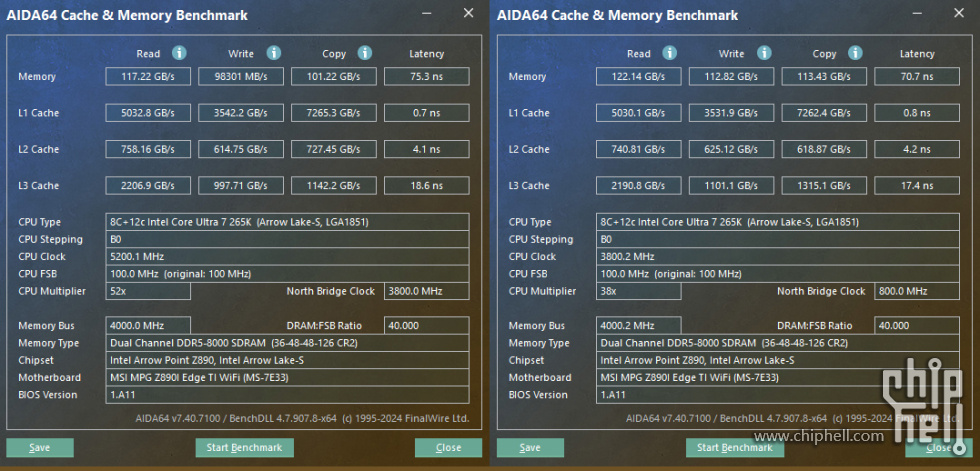

实际测试中推荐开启 High Efficiency Mode，对比以下两次测试成绩。左侧为未开启 High Efficiency Mode模式，读写延时分别为：177.22 GB/s、908301 MB/s、75.3 ns。开启后，读写延时分别为122.141GB/s、112.82 GB/s、70.7 ns。读写速度明显提升，延迟明显下降。（内存为阿斯加特博拉琪 II 8000MHz 16G*2）

总结

虽然微星MPG Z890I EDGE TI WIFI 主板定位是MPG系列的ITX主板，但其10+1+1+1的强大供电系统、14层PCB奢华用料，高效散热设计、卓越PCI-E和高达4槽位的存储、雷电四+wifi7的高速传输以及良好易用扩展性，让以ITX的小身材迸发出了顶级Z890主板的能量。加上“目前市售唯一的一款全白Z890I主板”title，在外观颜值也做到了几乎无可挑剔。相信这样一款全能满配的ITX主板，一定会成为追求极致玩家的心头好，高性能ITX小钢炮的绝佳首选。
