推荐用以前没有做USB隔离的USB DAC(带外置供电的的)用上USB隔离器

ppzhong · 发表于 2024-12-17 09:52

本帖最后由 ppzhong 于 2024-12-17 11:36 编辑

记得是要ADUM3165芯片的(支持高速USB2.0 480M),能隔离地线底躁(各种滴滴的烦躁小声音频,硬盘读盘,CPU高速运作都加剧),尤其是我这种用正儿八经的后级功放的
那种接上的感觉,简直就是开了寂静音量的大门......大耳接上更是纯净的音质

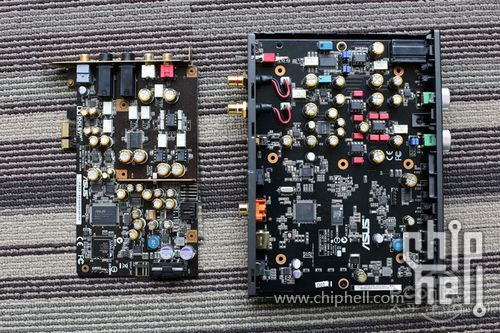

前级:ASUS老虎卡STU DAC换运放
后级:奶妈NAP155XS....

上个奶妈NAP155XS的内部DIY图,板子来自曹伟

改改标题,我不知道现在的新USB DAC都已经着手解决了USB隔离的问题

ppzhong · 发表于 2024-12-17 09:53

ADUM3160的芯片不行的,因为那个只支持12M.

rx_78gp02a · 发表于 2024-12-17 09:57

那个隔离电源也有噪声，做工还烂，不要以为隔离了，就完美了

ppzhong · 发表于 2024-12-17 10:00

本帖最后由 ppzhong 于 2024-12-17 10:24 编辑

rx_78gp02a 发表于 2024-12-17 09:57
那个隔离电源也有噪声，做工还烂，不要以为隔离了，就完美了

反正我现在很满意,以前那种噪音简直是难受,我就一直奇怪,用普通音源输入就没什么底躁,用PC DAC就有,结果用上隔离器,真TMD的好...

做工吗?ADUM3165公版就一个芯片几个晶振和贴片电容,取电来自PC的USB的5V,也没什么做工说啊...
不过发热倒是有点大

wavewoo · 发表于 2024-12-17 10:04

平板和静电耳机：什么是底噪？

ppzhong · 发表于 2024-12-17 10:12

wavewoo 发表于 2024-12-17 10:04
平板和静电耳机：什么是底噪？

音源有地线底躁,你耳机再好一样有,而且影响更大...

fzyf1 · 发表于 2024-12-17 10:19

曹伟很多年前在hifidiy 见过，专门研究naim的机器！

gzpony · 发表于 2024-12-17 10:21

用桥核分离吧，用NAA。

gladiator · 发表于 2024-12-17 10:21

这USB DAC做的有问题吧，现在独立供电的USB DAC都是异步的和USB数据地隔离的怎么可能有这么大影响，做成这样设计方案怎么通过的

wavewoo · 发表于 2024-12-17 10:22

ppzhong 发表于 2024-12-17 10:12
音源有地线底躁,你耳机再好一样有,而且影响更大...

难推的耳机就是不明显，现在的dac基本全带隔离，不过发起烧来确实上头，我其实有独立界面的

ppzhong · 发表于 2024-12-17 10:26

gladiator 发表于 2024-12-17 10:21
这USB DAC做的有问题吧，现在独立供电的USB DAC都是异步的和USB数据地隔离的怎么可能有这么大影响，做成这 ...

ASUS的STU估计就是有这问题......可能我碰到了,也可能因为接后级造成的

kxx123 · 发表于 2024-12-17 10:27

隔离说白了就是治标不治本，为啥CPU不锁定频率呢（听音乐可以锁在低频上，通过电源计划设置很容易切换的），硬盘为啥不都换成固态硬盘呢，散热风扇为啥不锁定中低转速来运行呢（讲究的还可以连块滤波电容板），另外有些高端主板本身就有带隔离的专用于接DAC的USB口！

archxm · 发表于 2024-12-17 10:29

没试过双莲花隔离？

A2305 · 发表于 2024-12-17 10:30

烧年~下一步是上电子真空管不？

wavewoo · 发表于 2024-12-17 10:31

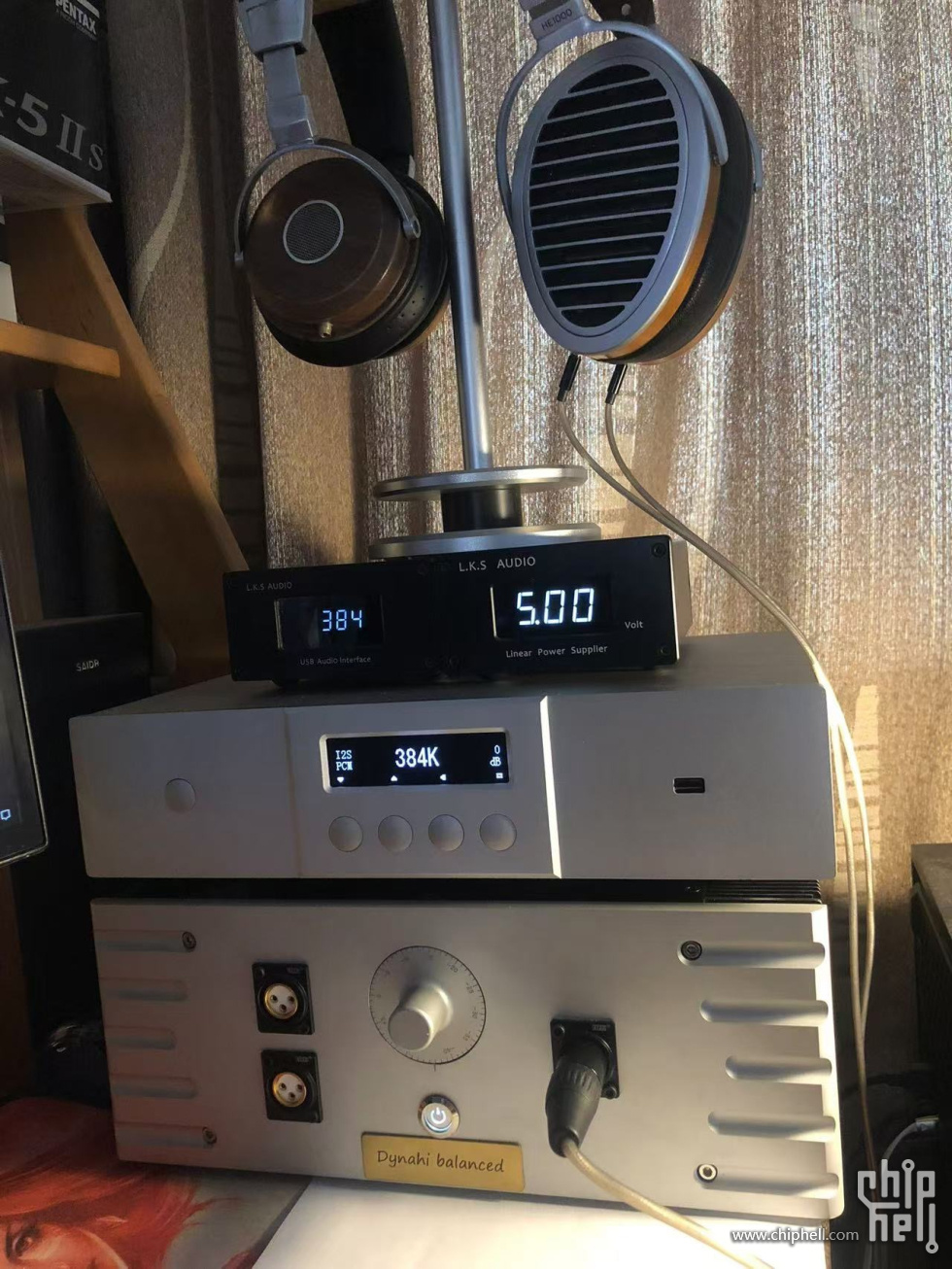

我是感觉独立界面和自带的小隔离板差不多，当然有个很简单的办法就是光纤直接去dac

ppzhong · 发表于 2024-12-17 10:33

gladiator 发表于 2024-12-17 10:21
这USB DAC做的有问题吧，现在独立供电的USB DAC都是异步的和USB数据地隔离的怎么可能有这么大影响，做成这 ...

地线底躁干扰...PC供电.....

wavewoo · 发表于 2024-12-17 10:34

ppzhong 发表于 2024-12-17 10:33
地线底躁干扰...PC供电.....

usb dac一般也不是usb供电啊。。。。。

ppzhong · 发表于 2024-12-17 10:38

fzyf1 发表于 2024-12-17 10:19
曹伟很多年前在hifidiy 见过，专门研究naim的机器！

果然是懂得的人 ....我还在hifidiy里面混,不过那个论坛估计也快完蛋了

kxx123 · 发表于 2024-12-17 10:39

PC电源也很有讲究，不是说钛金就一定好，对于USB接DAC，关键是看5V输出在不同负荷下的纹波和电压偏差率

ppzhong · 发表于 2024-12-17 10:44

kxx123 发表于 2024-12-17 10:39
PC电源也很有讲究，不是说钛金就一定好，对于USB接DAC，关键是看5V输出在不同负荷下的纹波和电压偏差率 ...

用的是安太克白金1300W(就是那个台达的),ASUS Z790H主板

gladiator · 发表于 2024-12-17 10:45

ppzhong 发表于 2024-12-17 10:33
地线底躁干扰...PC供电.....

外置供电的USB DAC能把USB的地和模拟输出地共一起只能说是神人设计

现在XMOS不都有成品带隔离的解决方案了么

ppzhong · 发表于 2024-12-17 10:46

wavewoo 发表于 2024-12-17 10:34
usb dac一般也不是usb供电啊。。。。。

就是说PC供电的地线影响USB2.0的地线....我觉得是这样造成的底躁,而且老虎卡是早期的DAC,可能没做隔离

ppzhong · 发表于 2024-12-17 10:47

wavewoo 发表于 2024-12-17 10:31
我是感觉独立界面和自带的小隔离板差不多，当然有个很简单的办法就是光纤直接去dac ...

高大上,这套真羡慕的说

wavewoo · 发表于 2024-12-17 10:52

ppzhong 发表于 2024-12-17 10:46
就是说PC供电的地线影响USB2.0的地线....我觉得是这样造成的底躁,而且老虎卡是早期的DAC,可能没做隔离 ...

这就是界面左边那个5v线性电源的用处了，替换供电的，不过总感觉这样是舍近求远，现在的主板基本都有光纤输出

ppzhong · 发表于 2024-12-17 10:55

本帖最后由 ppzhong 于 2024-12-17 11:01 编辑

wavewoo 发表于 2024-12-17 10:52
这就是界面左边那个5v线性电源的用处了，替换供电的，不过总感觉这样是舍近求远，现在的主板基本都有光纤 ...

我发现这个ASUS STU有USB、同轴SPDIF和光纤以及3.5mm输入...
但是我主板Z790H有光纤输出吗?研究下

主板Z790H还真有光纤输出....但是光纤线呢,我要回去翻下能不能找到了

kxx123 · 发表于 2024-12-17 11:06

ppzhong 发表于 2024-12-17 10:44
用的是安太克白金1300W(就是那个台达的),ASUS Z790H主板

安钛克可是以做机箱而出名，另外其实电源额定功率越高，其纹波越不容易做低，你玩PC HIFI的电源购买依据是要找到专业测试机构对于不同负载下各电压（主要是5V)的纹波和瞬态响应电压偏差率的测试数据！

ppzhong · 发表于 2024-12-17 11:21

kxx123 发表于 2024-12-17 11:06
安钛克可是以做机箱而出名，另外其实电源额定功率越高，其纹波越不容易做低，你玩PC HIFI的电源购买依据 ...

回去改光纤输入看看,不过现在的底躁我也满意了,之前一直以为后级出问题,改保护板位置都改了几次....

ppzhong · 发表于 2024-12-17 11:32

本帖最后由 ppzhong 于 2024-12-17 11:43 编辑

kxx123 发表于 2024-12-17 11:06
安钛克可是以做机箱而出名，另外其实电源额定功率越高，其纹波越不容易做低，你玩PC HIFI的电源购买依据 ...

这个电源是台达的白金1300W,就一古董,不过做PC电源时真的很好用....不过多路结构估计跟不上时代了

gzpony · 发表于 2024-12-17 11:36

用平衡线输入输出了吗？这个对抑制共模噪音很有效。

ppzhong · 发表于 2024-12-17 11:42

gzpony 发表于 2024-12-17 11:36
用平衡线输入输出了吗？这个对抑制共模噪音很有效。

有的,各种改善底躁的方法都试了....
