[第十届机王争霸赛]水冷组—— 真 • 机王争霸 by ilas

ilas


     转眼间机王争霸赛已经来到了第十届，回想起第一次参赛仿佛是昨天的事，不知道大家还记不记得我的第一台水冷主机，初生牛犊第一台就尝试ITX分体水冷，乱搞一通还好没漏水。从第四届开始，尝试制作围绕某个主题的作品，希望可以赋予作品更多意义，而不是单纯装一台机器。步入中年，使用电脑的时间也越来越少，但是装机依然是我最大的爱好，参加机王大赛可以和大家一起互相学习也是很有乐趣的一件事。
       这次整个作品从构思，到选择硬件，安装硬件，都是围绕机王争霸赛这个主题来进行，从机王争霸LOGO获得灵感，提取中间的“真”字作为主题字，整机配色采用CHH的红白配色，加上LOGO的钛金色，希望大家能喜欢。

整机详细配置：
CPU：intel CORE ULTRA7 265K
主板：ASUS ROG Maximus Z890 Apex
内存：G.SKILL Trident Z5 Royal DDR5-8000 CL40 48GB (2x24GB)
显卡：MSI GeForce RTX 4070 Ti Super 16G Expert
SSD：WD_BLACK SN7100 NVMe SSD 1TB
电源：Seasonic Vertex GX1000 ATX 3.0 white
机箱：Fractal Meshify 3 XL - Ambience Pro RGB
风扇：机箱自带14cm RGB 风扇 ×3
          Fractal Design  Prisma AL-14/PWM × 3
          Fractal Design Aspect 12 RGB PWM × 3
水冷：
ROG RYUJIN 龙神3代 WB 白色版水冷头 ×1
EK-Quantum Kinetic FLT 120 DDC PWM D-RGB - Plexi ×1
EK-Quantum Torque 6-Pack HDC 14 - Nickel ×2
EK-Quantum Torque Rotary Offset 7 - Nickel ×1
EK-Quantum Torque Rotary 90° - Nickel ×6
EK-Quantum Torque Extender Static MF 14 - Nickel ×1
EK-Quantum Torque Extender Static MF 7 - Nickel ×1
EK-Quantum Torque Plug w/Badge - Nickel ×5
EK-CryoFuel Blood Red (Premix 1000mL) ×1
EK-Quantum Surface P420M - White ×1
Watercool HEATKILLER RAD L white 360×1
显卡定制电源线：发烧友水冷

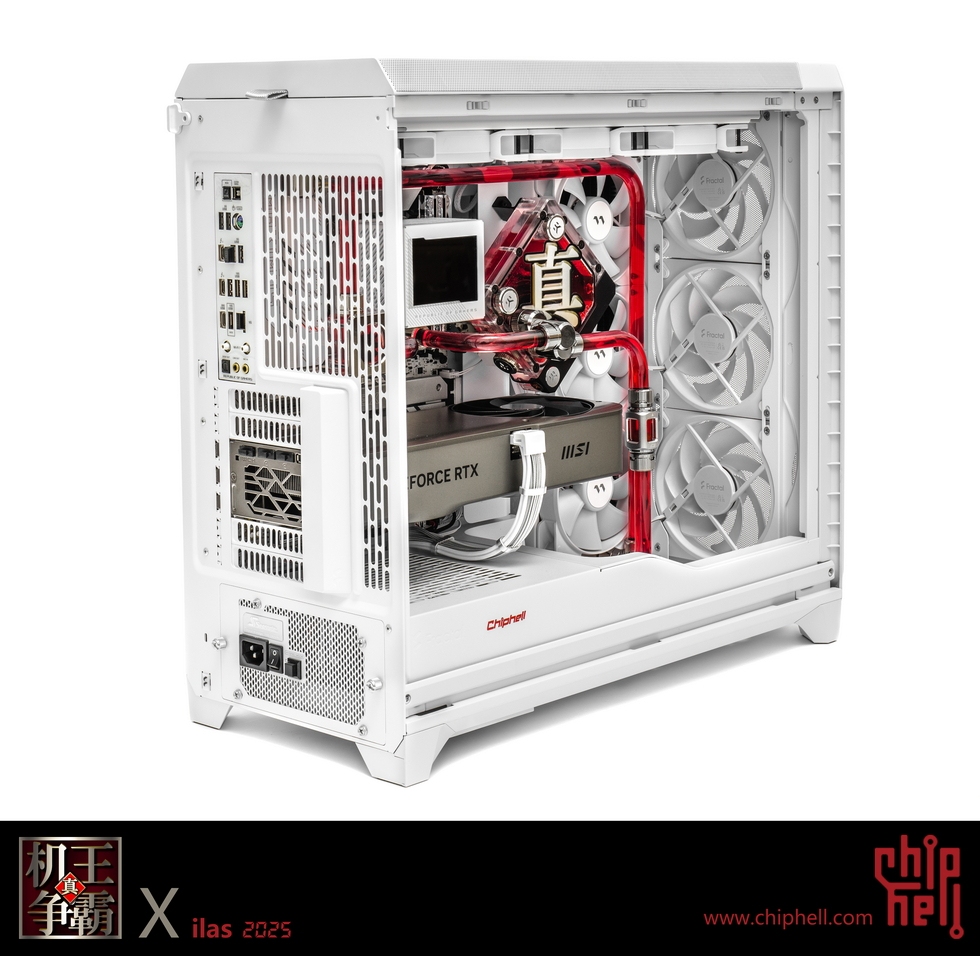

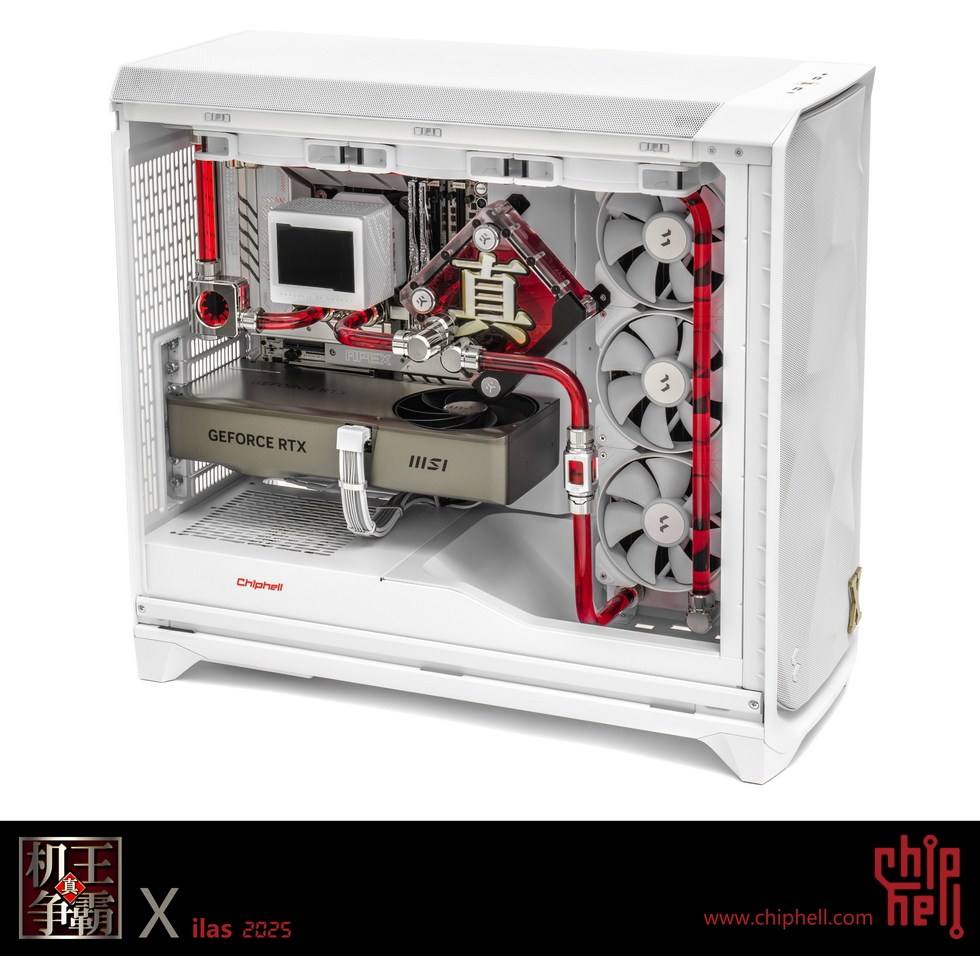

一如既往的白色风格，没有过多装饰，简简单单，干净整洁

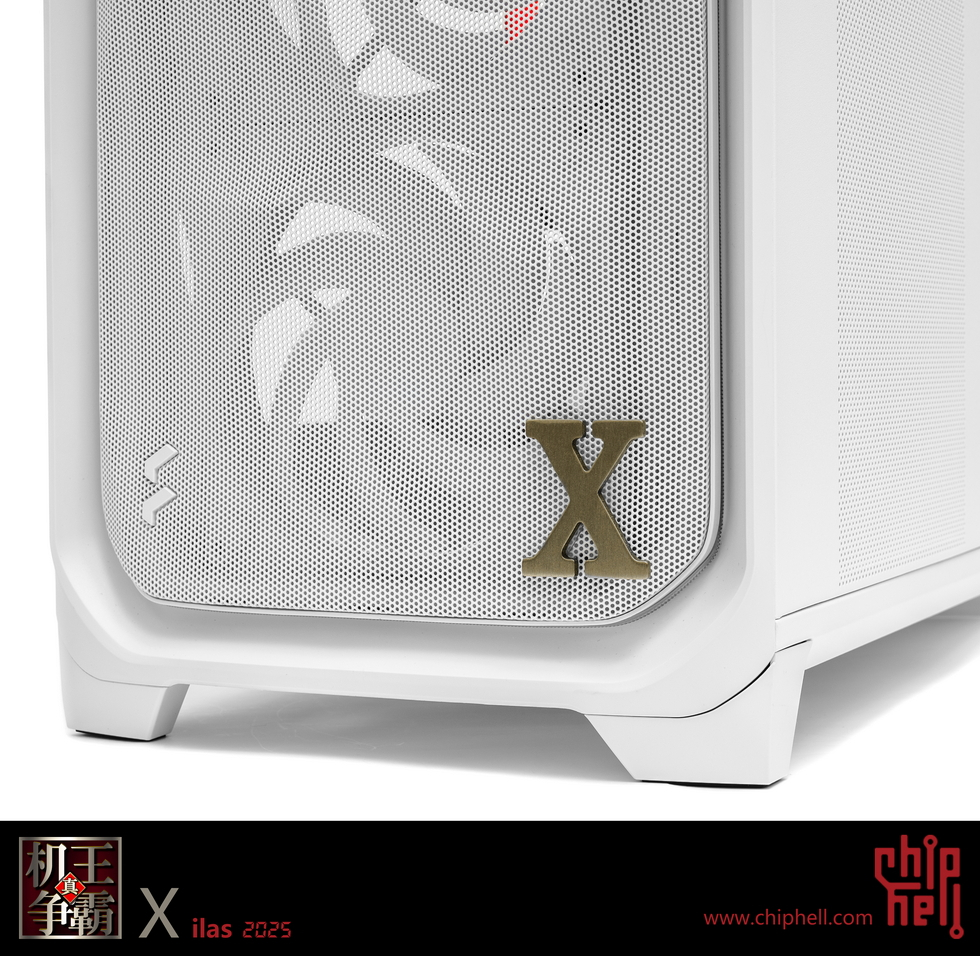

前脸底部的钛金色罗马数字“X”代表机王争霸赛第十届

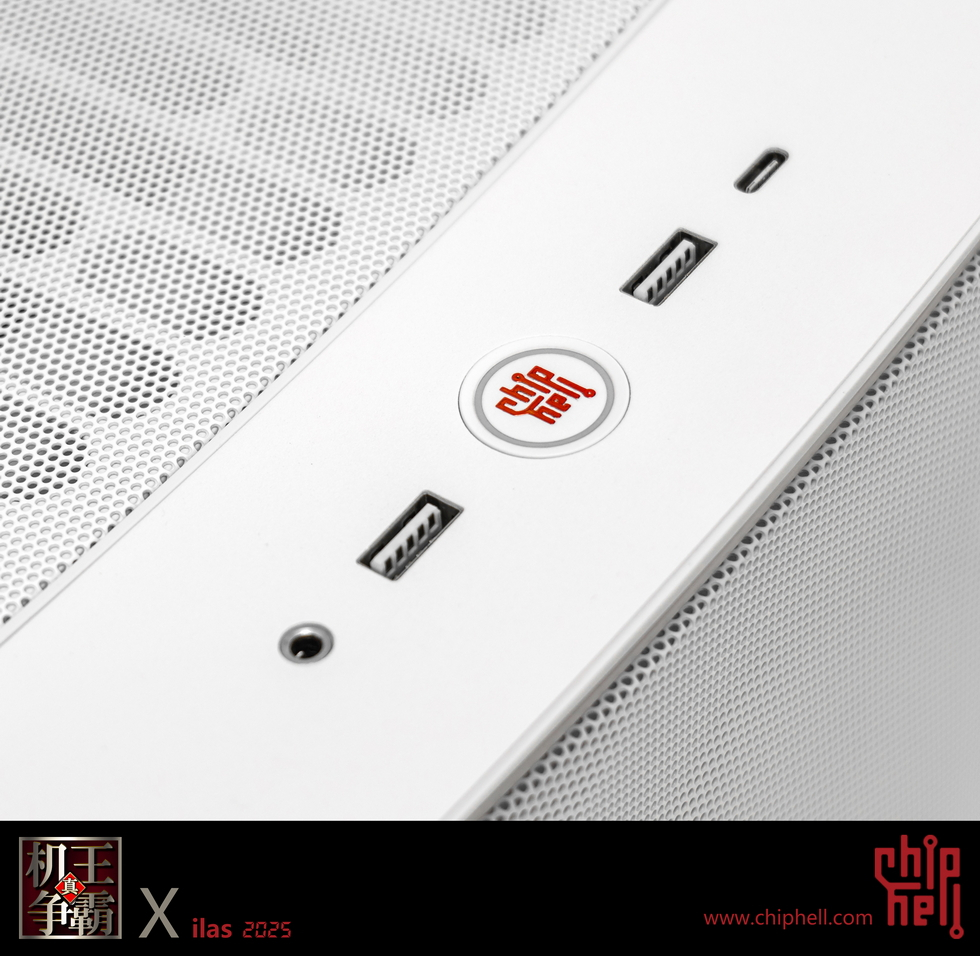

开关机键贴上CHH的logo


作品主题色：白色，红色，钛金色


这次水路非常简单，只有CPU水冷，显卡未采用水冷散热主要原因是没有合适配色的水冷头，直接选择了微星的4070 Ti Super Expert

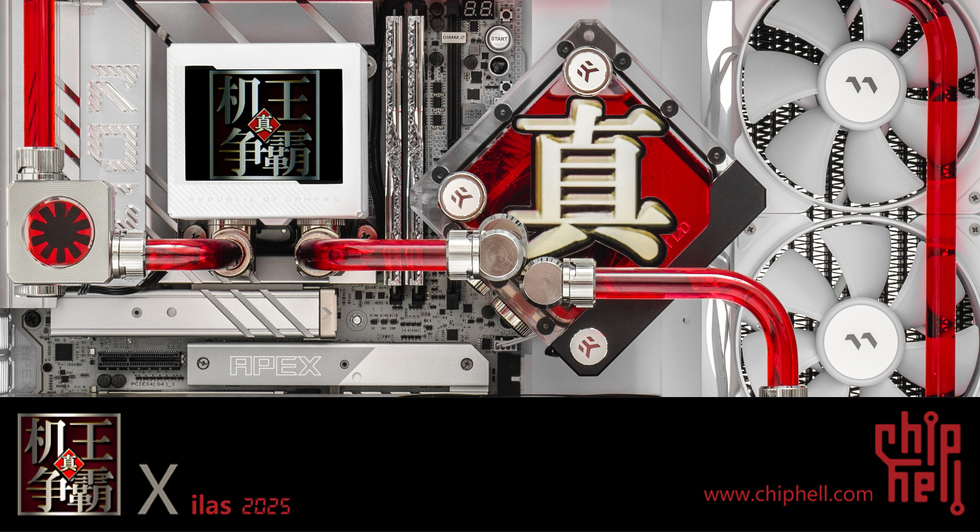

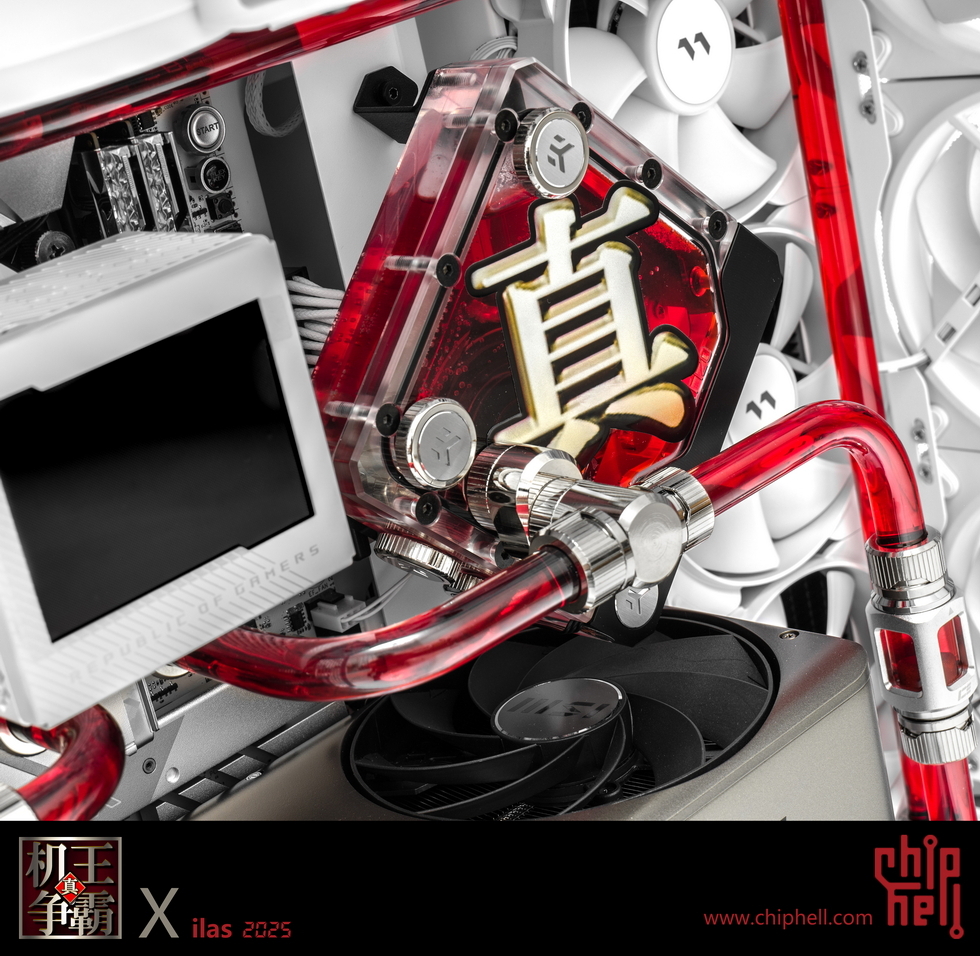

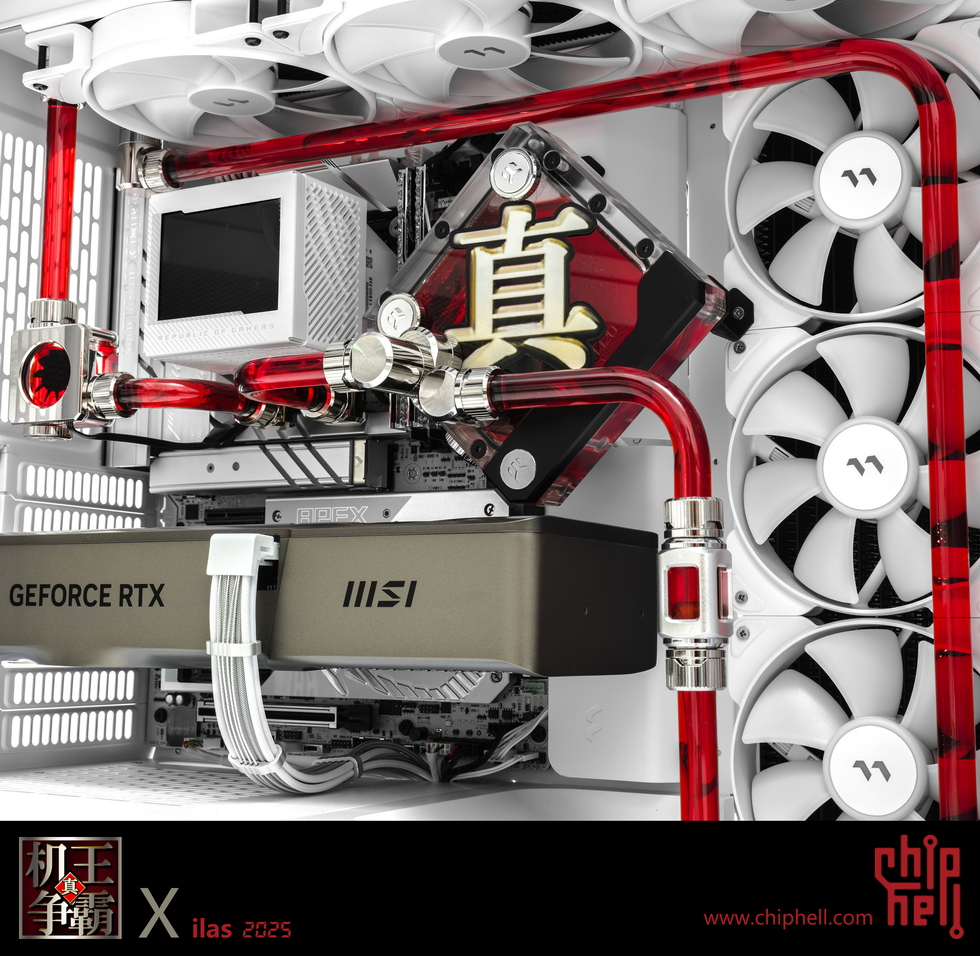

这次最大的亮点是水箱，为了跟机王logo对应上，把水箱旋转了45度角，选来选去，只有Meshify 3 XL机箱结构符合安装要求


整机一共九枚机箱风扇，尾部因为走管的需要，没有安装风扇


水箱虽然仅用两枚螺丝安装，但是加上水管的固定，很牢固


可惜找不到金属材质的“真”字，只能定制贴纸，缺少了质感

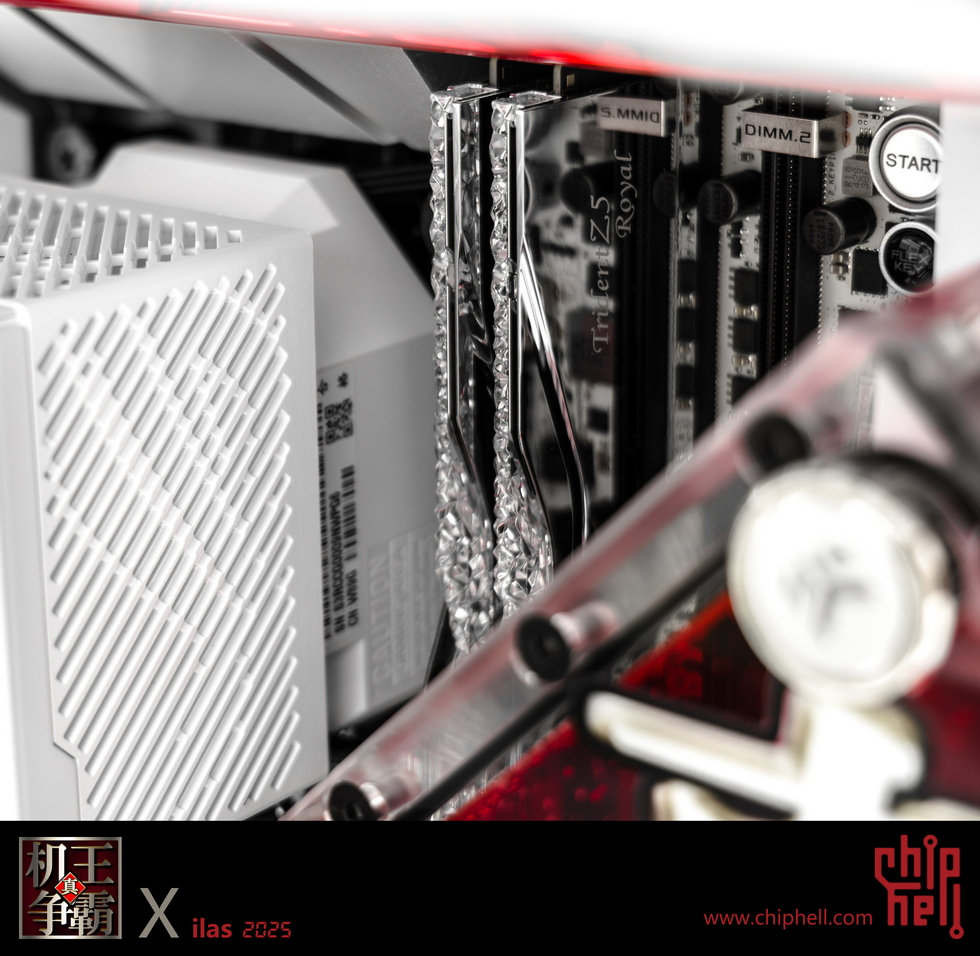

水路不会阻挡内存插拔

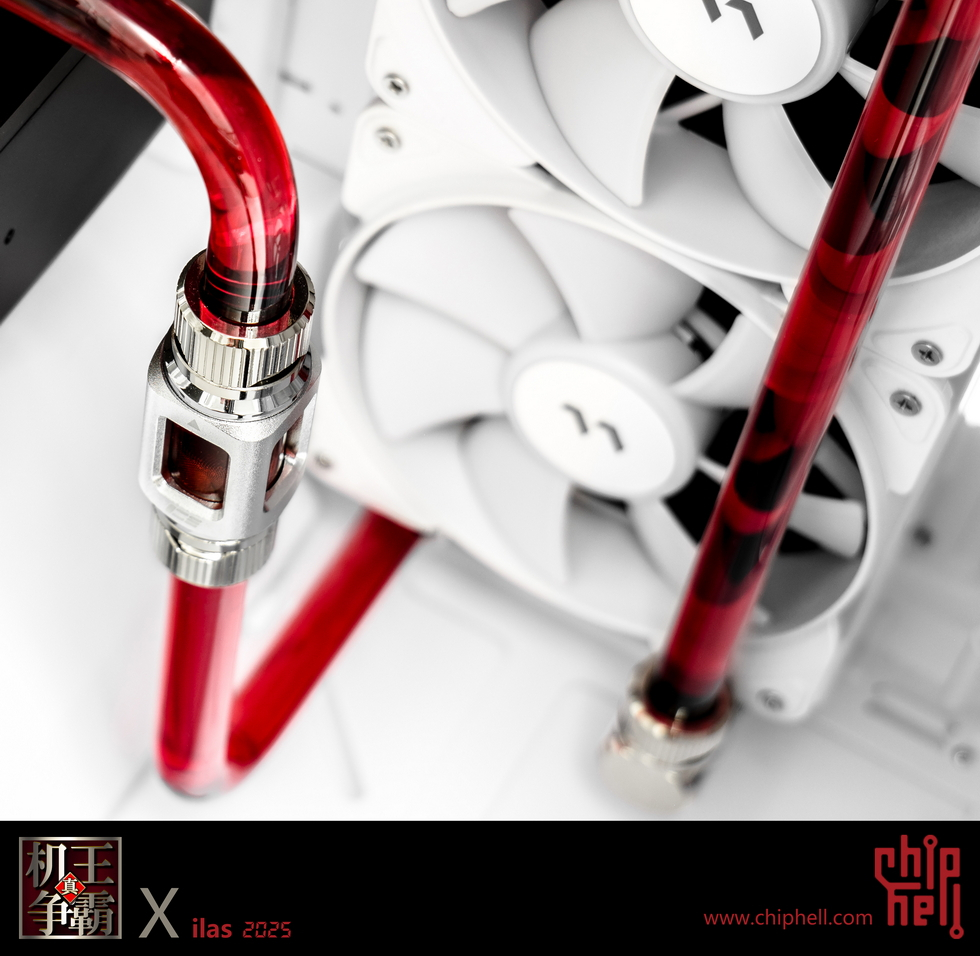

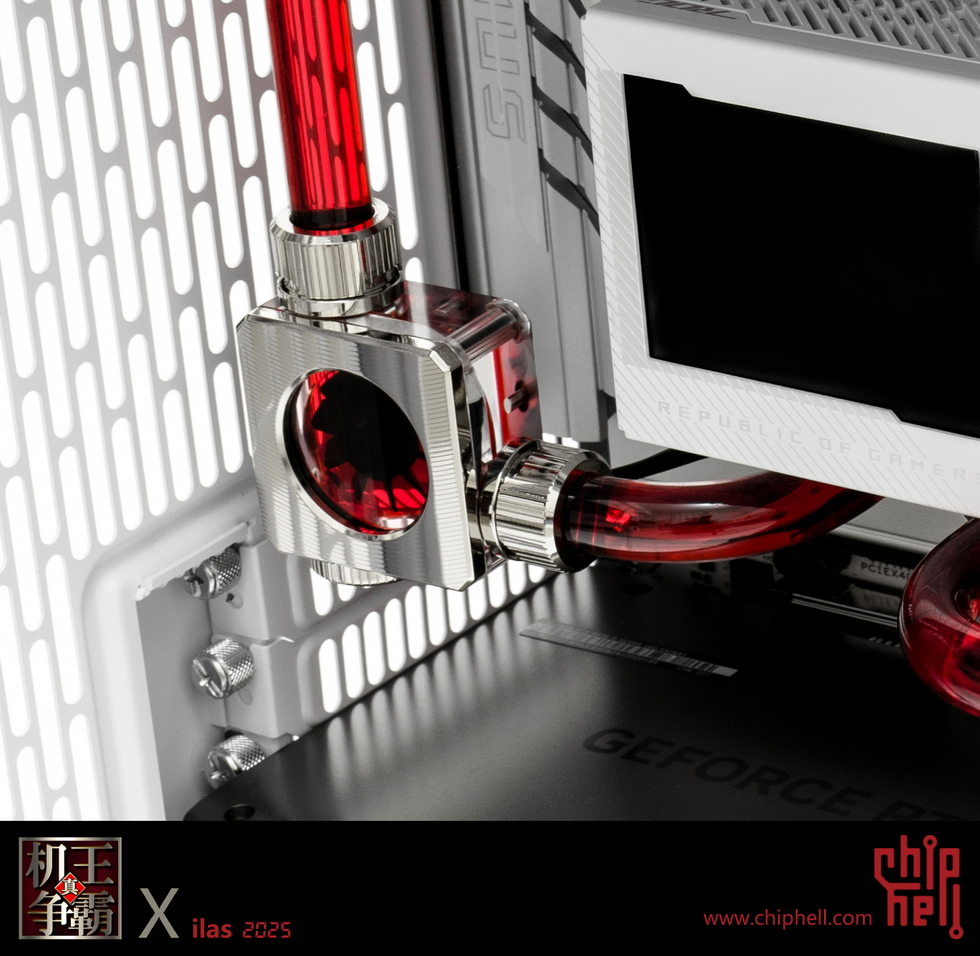

过滤器除了过滤功能，还可以降低弯管难度

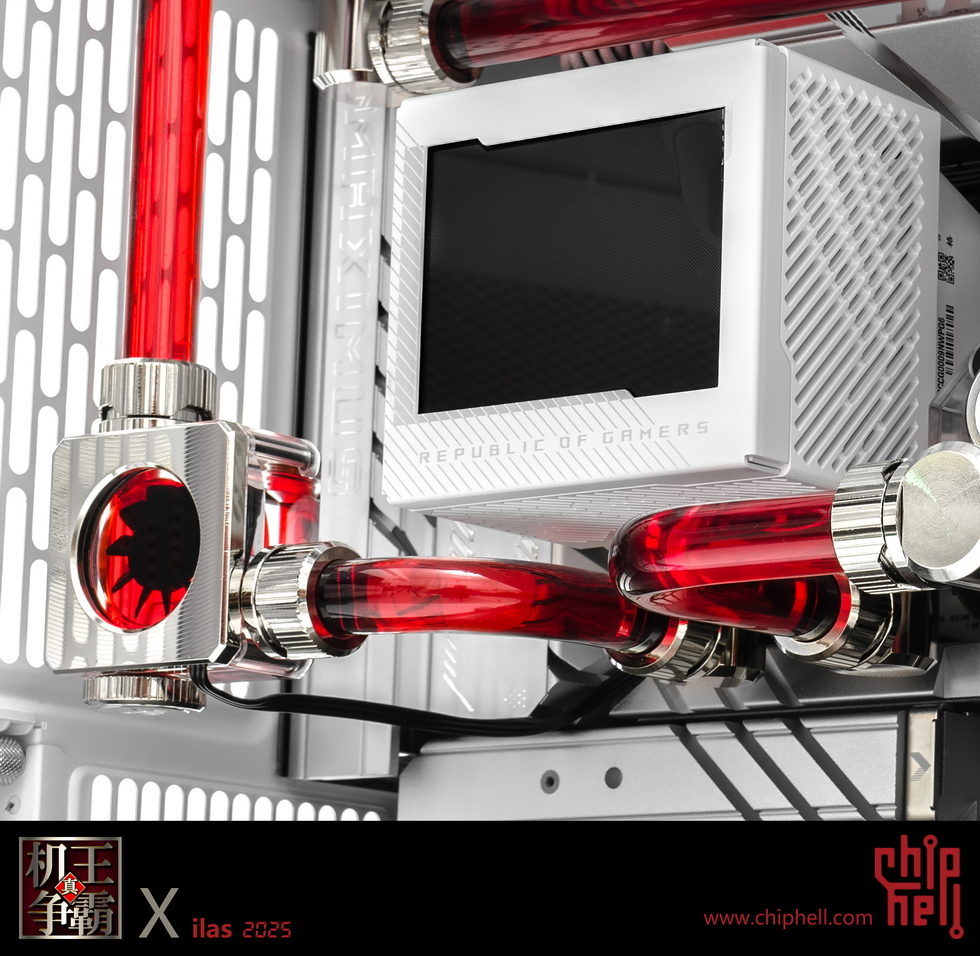

ROG RYUJIN 龙神3代 WB 白色版水冷头带有显示屏，可以显示各种信息


EK的水流计，挺好，就是贵

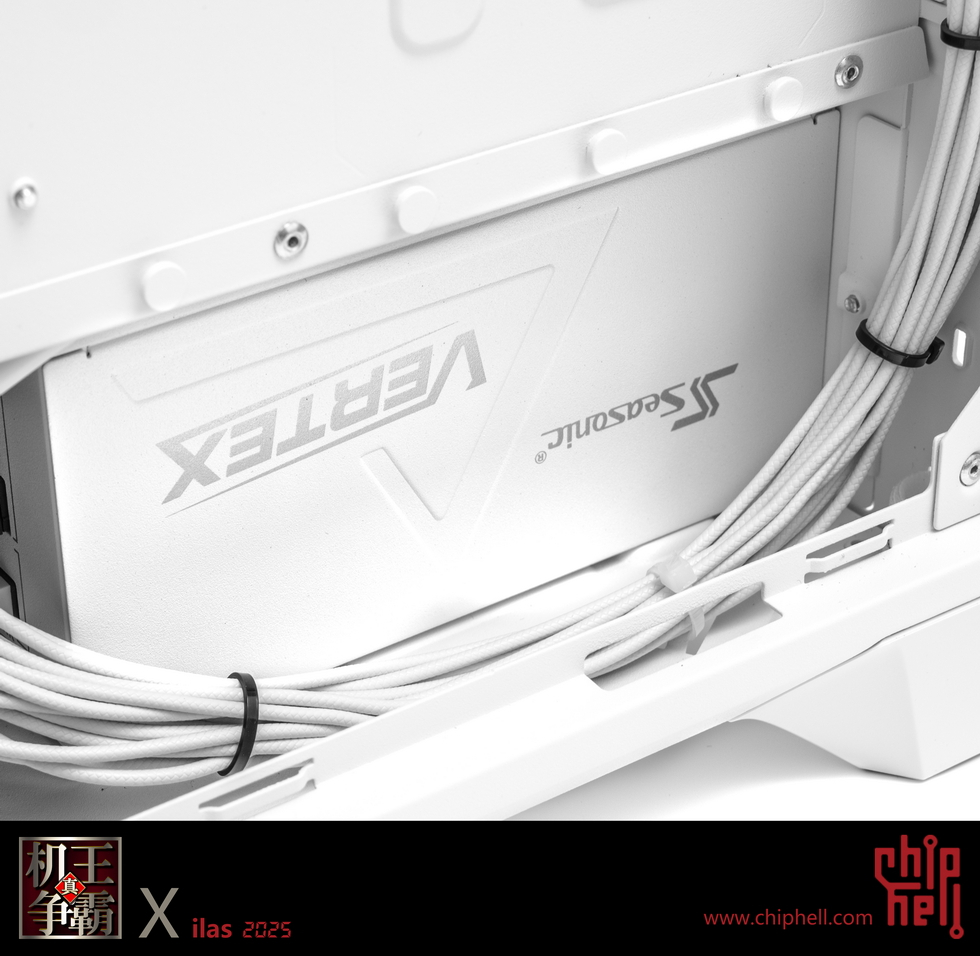

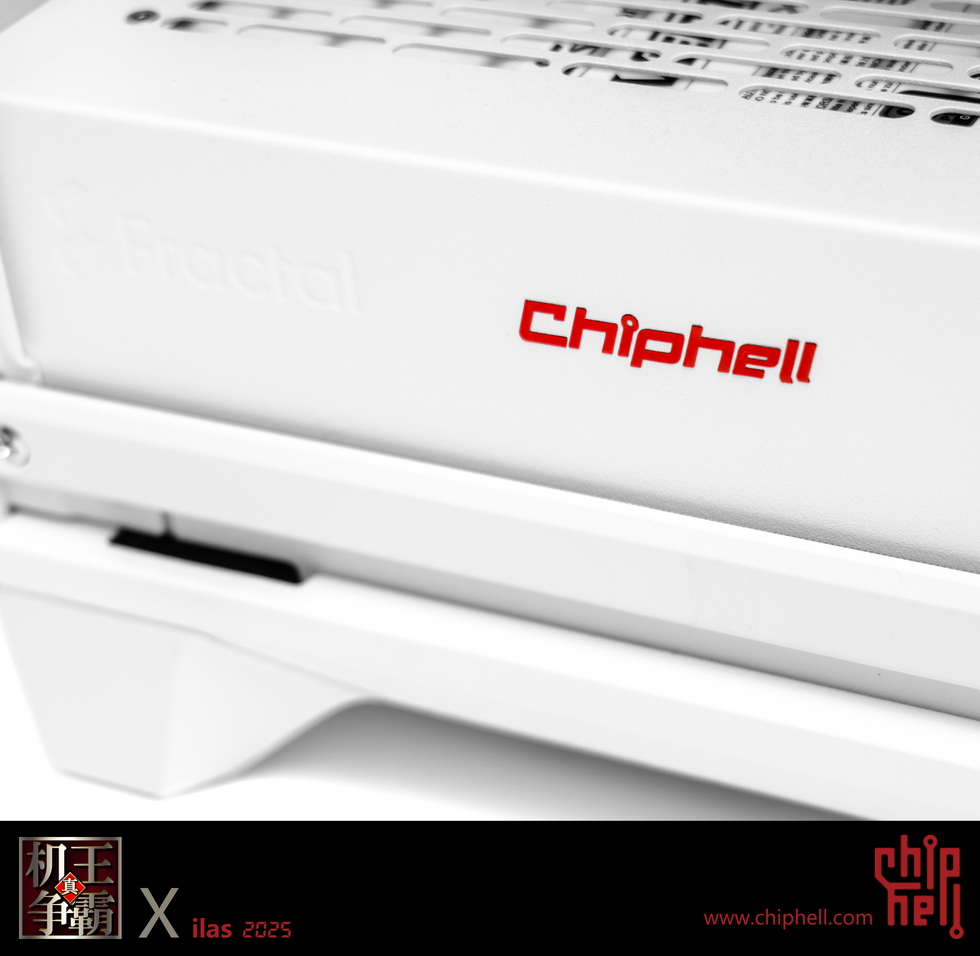

电源位的CHH logo

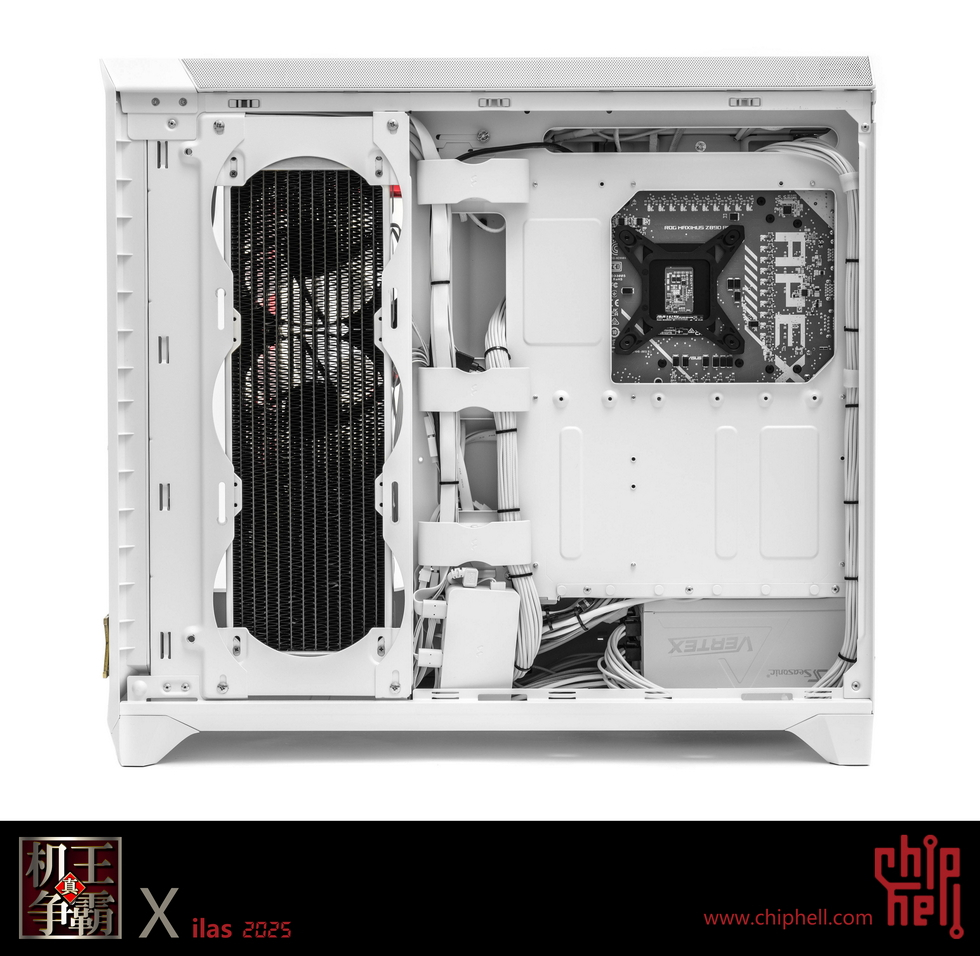

打开侧板看看理线，这次理得不怎么样，下次努力

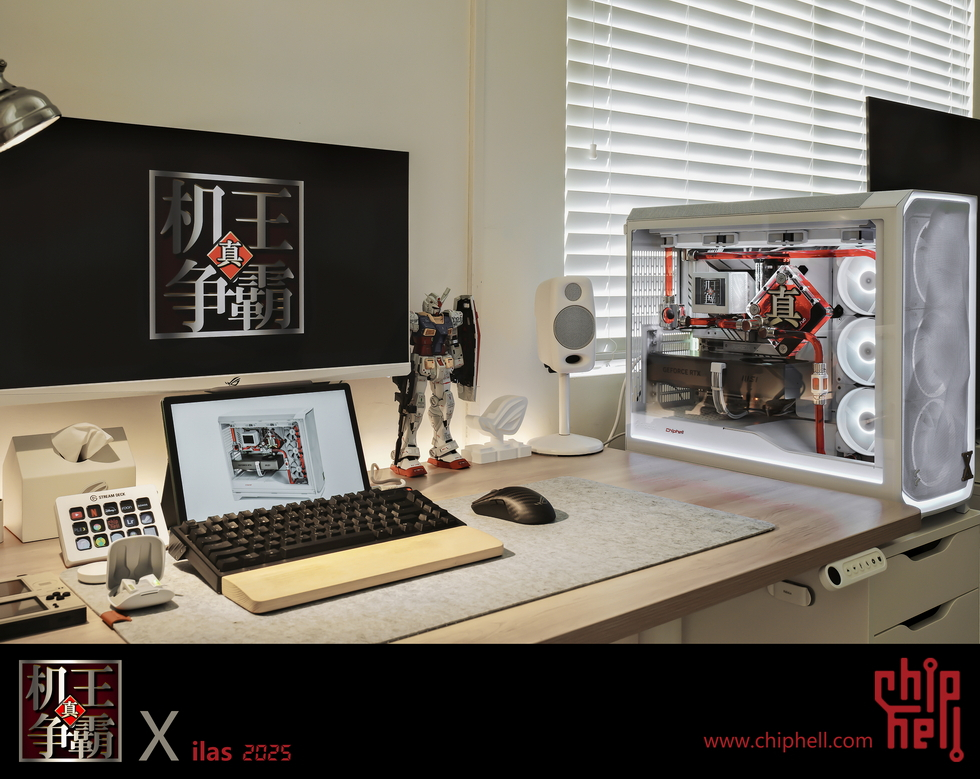

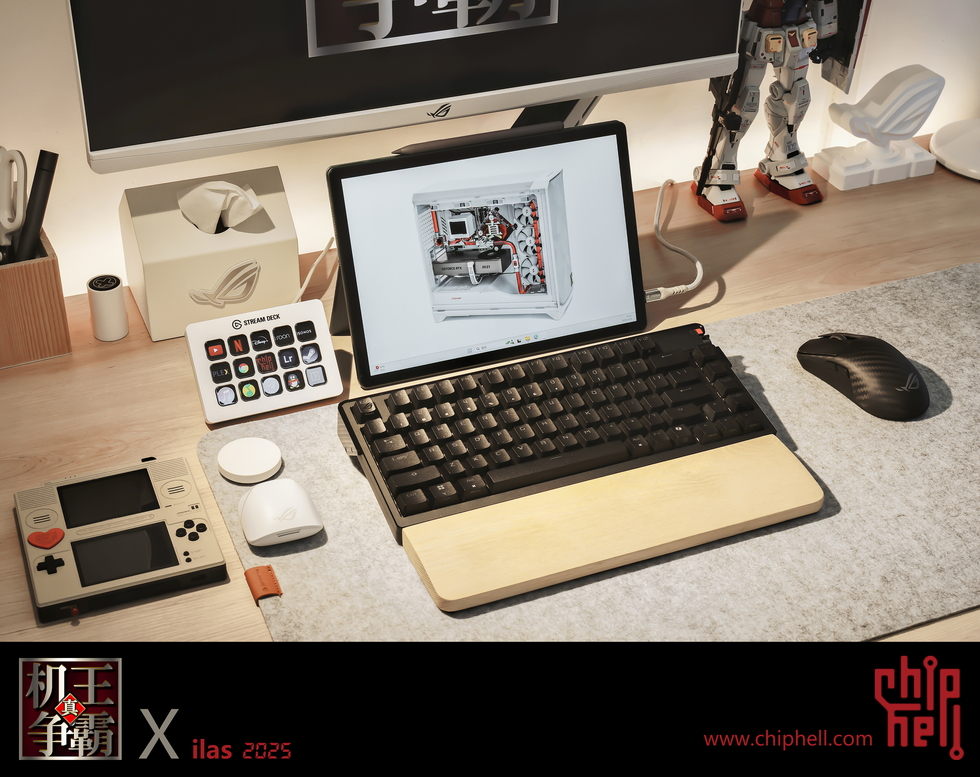

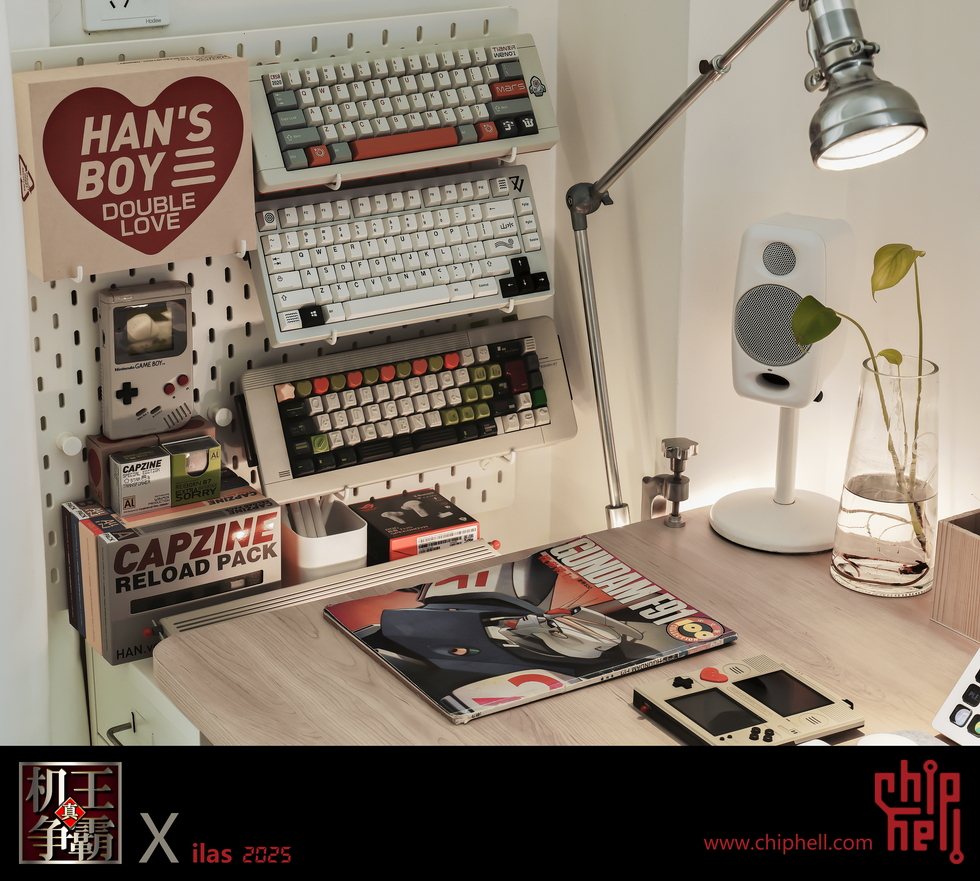

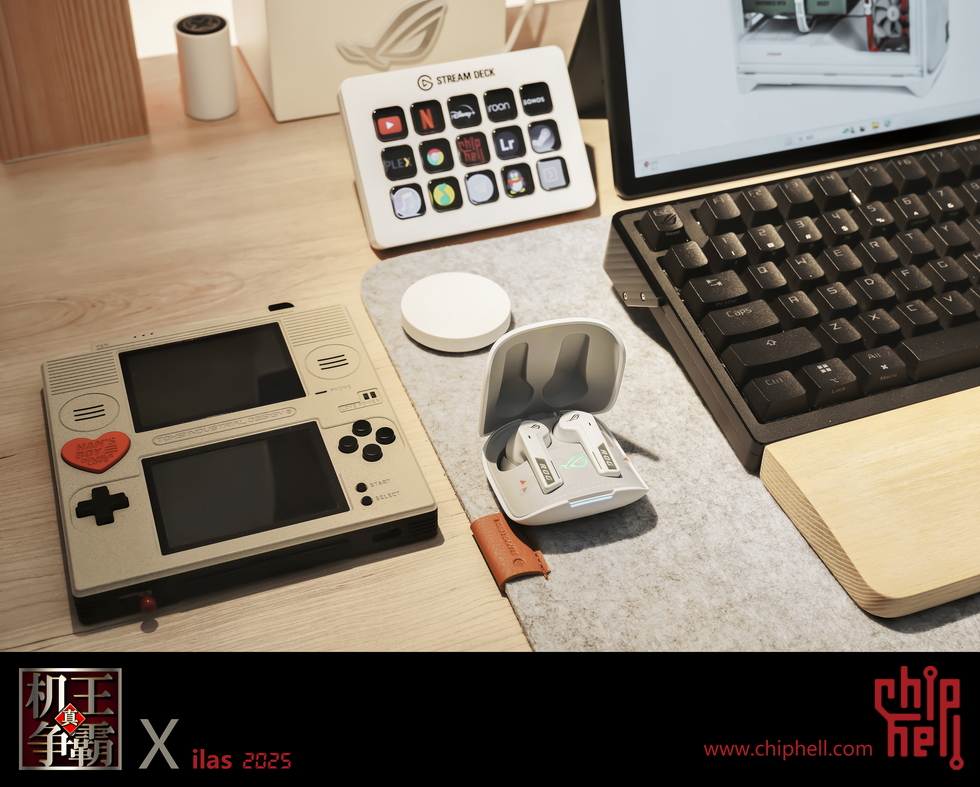

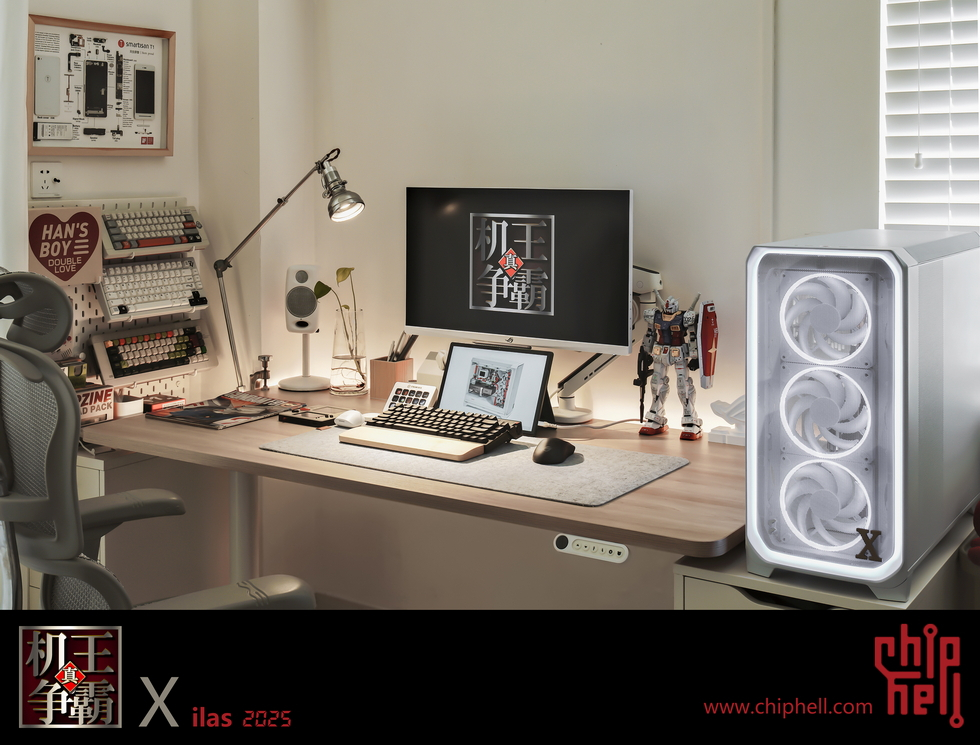

接下来是桌面效果













因为机箱延期发布，导致作品没有按时提交，在这里跟大家说声抱歉，下届继续努力，交出更好的作品，感谢大家的围观，我们下届再见！

ilas

测试跑分：
室内温度23度

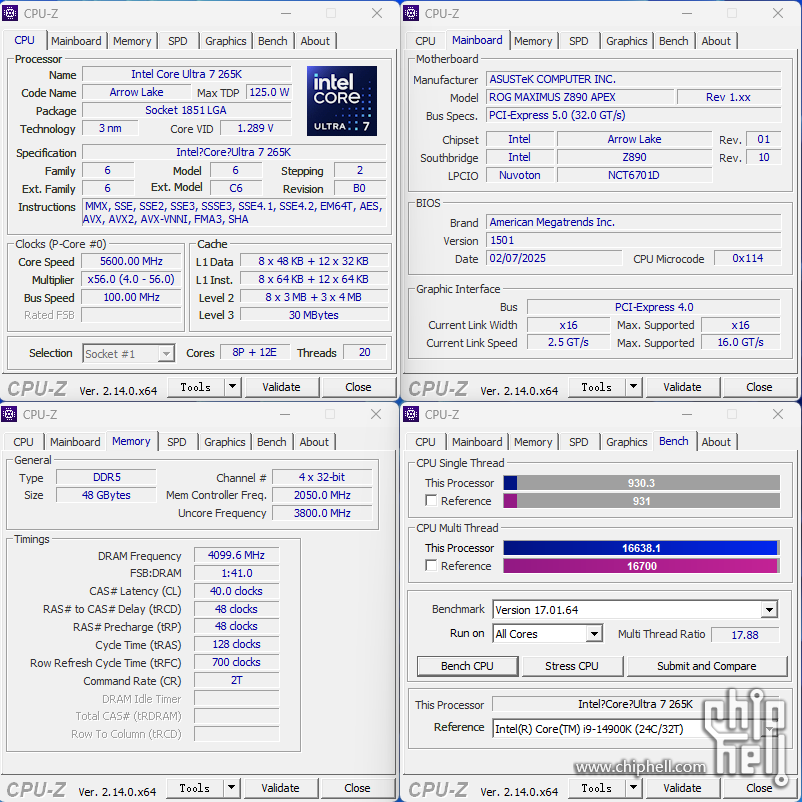

CPUZ，超频到5.6GHz

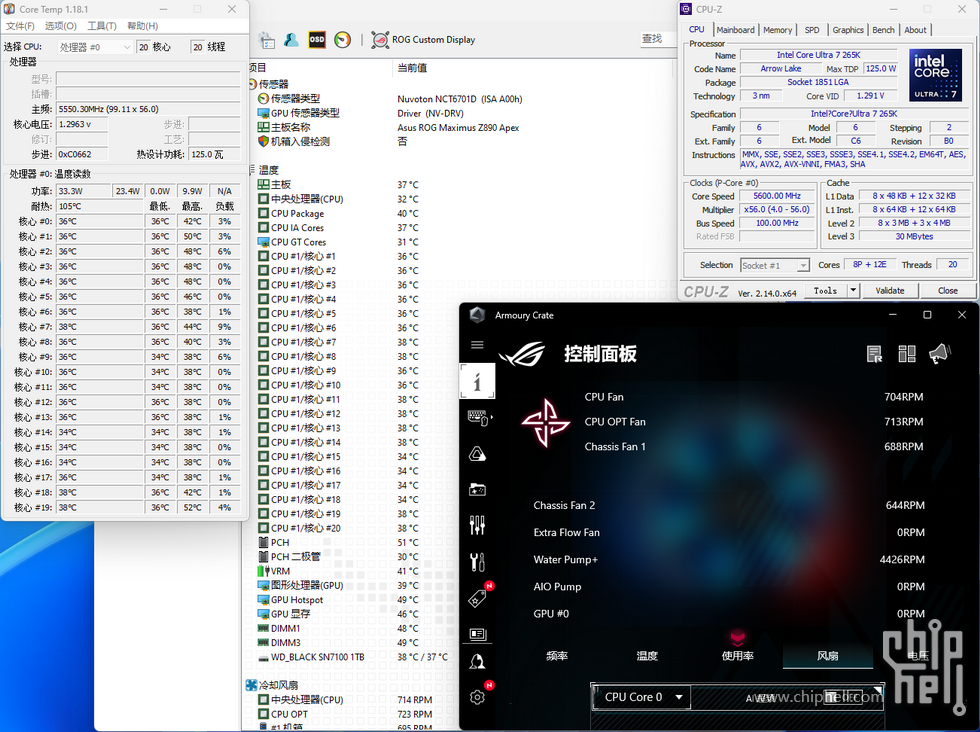

CPU待机温度

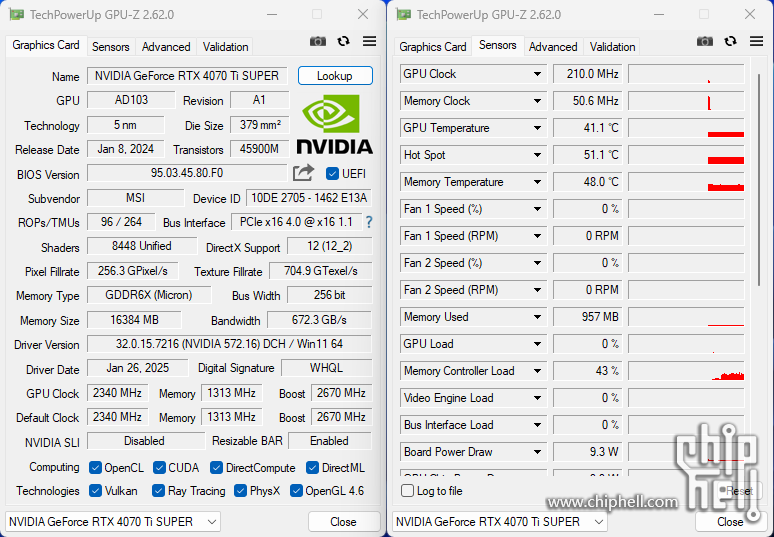

GPU待机温度

内存测试


CPU满载温度

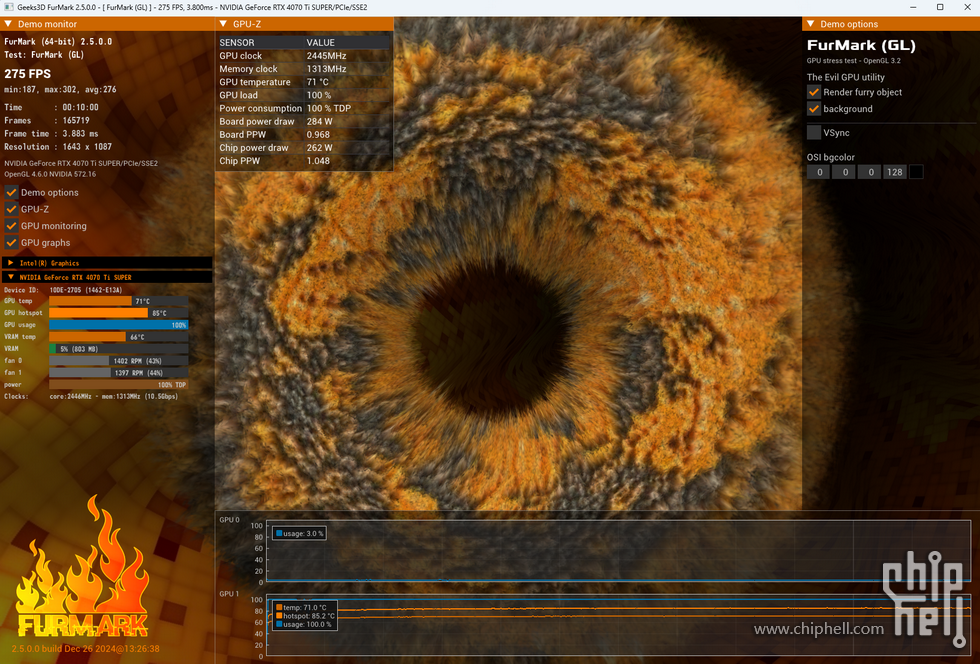

GPU满载温度

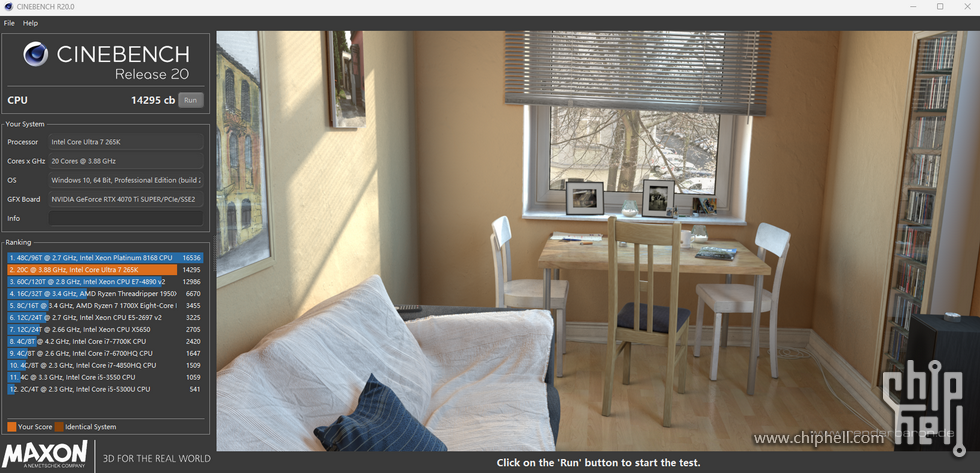

R20


R23

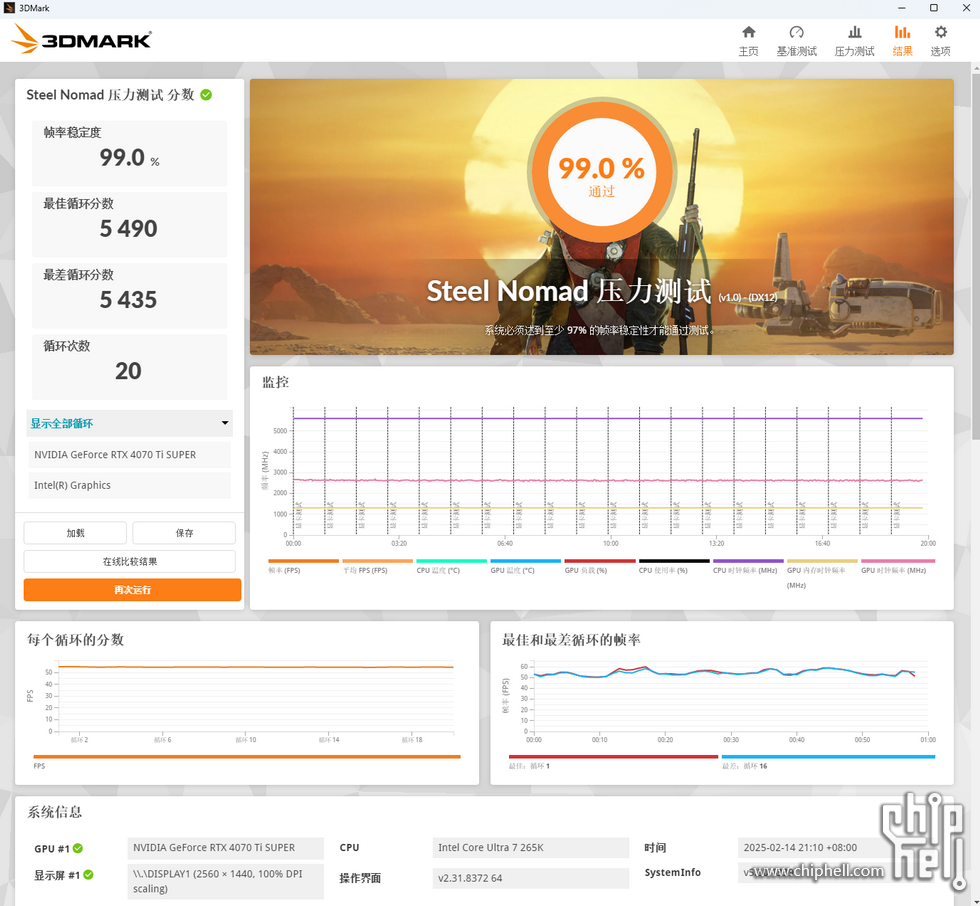

压力测试

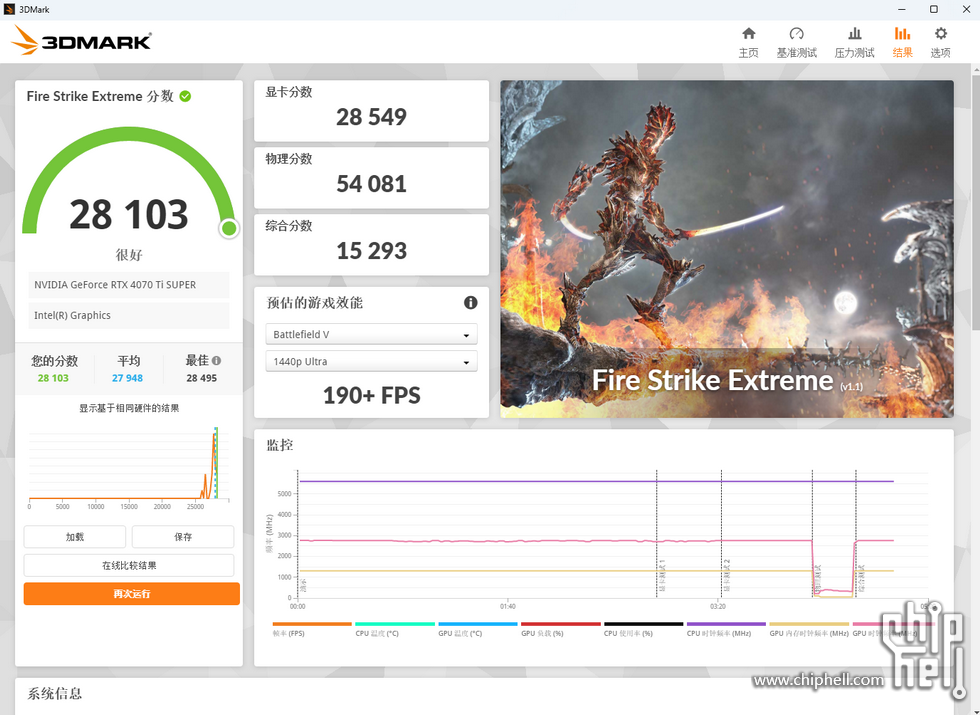

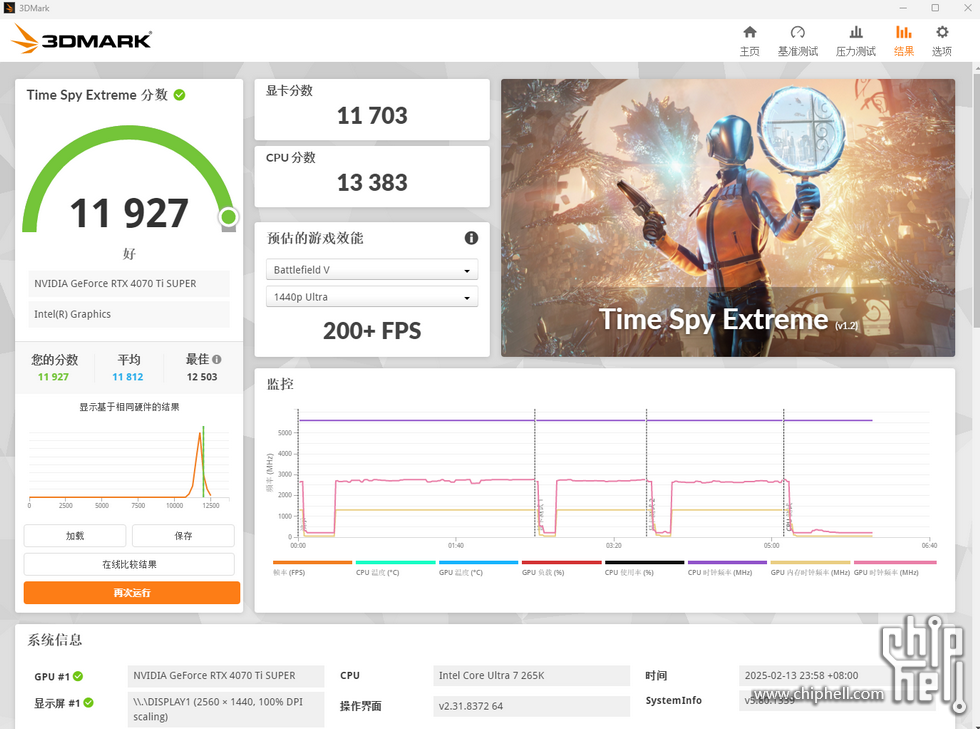

显卡跑分












CPU跑分

ilas

配件开箱：




显卡（MSI GeForce RTX 4070 Ti Super 16G Expert）
外包装以白色和钛金色搭配





附件有电源转接线和显卡支架


显卡外观采用了比较少见的钛金色，整体布局是原厂卡风格


正面风扇规格为120mm


尾部是背部风扇的通风格栅


显卡背面相对于正面要平坦


背面风扇同样是120mm，只不过是反向，正面吹，背面抽，让热空气更快排出


侧面的16-pin电源接口


DP 1.4a×3，HDMI 2.1×1，厚度为三槽





内存（G.SKILL Trident Z5 Royal DDR5-8000 CL40 48GB）
这次还是老朋友芝奇，之前用过白色，磨砂银色，这次用镜面银色
外包装全黑，还有标有型号的绑带


绑带下的白色芝奇LOGO


包装内除了内存，还有擦拭布，LOGO贴纸和操作提示卡


内存有保护膜保护，防止运输刮花


内存的外观大家都很熟悉了，镜面银色加上顶部的宝石装饰条整体很帅气，光线倒映在散热片上有种丝绸的感觉





背面型号规格标签



电源（Seasonic Vertex GX1000 ATX 3.0 white）
也同样是老朋友的海韵，跟上届一样的Vertex GX1000 ATX3.0 白色，有一个小变化，外包装上的10年质保延长至12年


全家福，附件有电源线，检测器，白色扎带，螺丝，说明书


白色的外观，搭配白色静音风扇


侧面是海韵和Vertex logo


电源规格参数


全模组接口，标配的原生12VHPWR接口，支持最高600W输出功率


散热风扇为135mm FBD 轴承风扇


电源尾部，带有HYBRID MODE按钮


白色模组线，24pin×1，4+4pin×2


6+2pin PCIE×3


12VHPWR 12+4pin×1


一堆SATA + D型4pin


还自带理线梳



固态硬盘（WD_BLACK SN7100 NVMe SSD 1TB）
最新型号SN7100包装外观一如既往的黑色加橙色字体风格，规格为PCIE Gen4×4 NVMe，这次入手的是1TB


包装背面，顺序读取高达7,000MB/s


说明书和固态硬盘本体


正面，2280规格，采用单面无独立缓存设计


背面无任何元器件


主控为SanDisk的A101000171 A1，12nm工艺制成，支持HMB技术


单颗容量1TB，颗粒型号为022644 1T00



主板（ASUS ROG Maximus Z890 Apex）
前几届的主板除了FORMULA就是APEX，这两个系列是作品里的常客，除了超强的性能就是我喜欢的银白色外观，这次Z890也是选择APEX
外包装一改之前的全黑色风格，这次换成和主板统一的银白色


背面是主板外观和规格参数介绍


全家福，有说明书，贴纸，ROG金属开瓶器，ROG会员卡，驱动U盘，WIFI天线，内存散热风扇，DIMM.2扩展卡，M.2 SSD配件，机箱跳线整合接头


主板从最初的银白色到Encore的黑色，还以为会一直黑下去，没想到再次回归银白色，那必须拿下



背面依然是无装甲保护


散热模组带有ROG logo，并且加入RGB灯效


IO接口，Clear CMOS×1，BIOS Flashback×1，PS/2接口×1，USB 5Gbps Type-A×4，USB 10Gbps Type-A×4，雷电4接口(支持DP集显输出)×2，USB 20Gbps Type-C×1，5Gbps有线网口×1，无线网卡天线接口×2，3.5mm音频接口×2，S/PDIF光纤×1


接口底下的APEX小灯牌


主板下半部分位置为存储扩展区，


CPU插座旁的M.2 SSD插槽配备独立散热片，采用卡扣设计，无需拧螺丝，很方便的设计


散热片全拆掉，可同时安装四条M.2 SSD，不过需要注意的是，当M.2_3插槽启用时，第一条PCIe 5.0插槽会被降至×8，第二条PCIe 5.0插槽被降至×4，M.2_3和M.2_4插槽一起启用时，第一条PCIe 5.0插槽会被降至×8，第二条PCIe 5.0插槽则会被关闭


SATA III接口×4，前置USB 5Gbps接口×1，提供前置USB 20Gbps Type-C接口PD供电支持的8pin电源接口×1


双通道DDR5内存插槽，可以支持最大96GB（48GB×2）的原生DDR5-6400内存，支持XMP3.0超频，支持华硕AEMP III技术，最大可OC至9600Mhz+，并且插槽采用了华硕NitroPath DRAM技术，改进了布线来优化内存信号，并提升了插槽的牢固程度，旁边第三条插槽是华硕独有的DIMM.2插槽，使用DIMM.2扩展卡支持另外两条PCIe 4.0 ×4 M.2 SSD


强化加固的双8pin CPU电源接口


CPU供电为22+1+2+2相设计


Intel LGA1851插座，支持Intel Ultra 200系列处理器


插上内存


插上DIMM.2扩展卡，这次终于是跟主板一样的银色


内存散热风扇演示一下



CPU水冷头（ASUS ROG RYUJIN 龙神3代 WB 白色版）
这次CPU水冷头选用华硕的龙神3代水冷头，去掉了一体水冷的冷排水泵和水管，只保留了冷头部分，摇身一变成了分体水冷的水冷头，试试看效果怎么样
银白色的外包装，印有产品展示图


打开内部，最上面就是冷头本体


全家福，冷头，扣具底座，硬管快拧


配备3.5英寸 LCD 屏，支持60Hz 刷新率


侧面布满了散热孔，散热孔隐约能看出是ROG和败家之眼的图案


顶盖为磁吸安装，打开可以看到内嵌的轴流技术风扇，最大转速可达5100 RPM，最大风量达到21.08 CFM，最大风压为5.53 mmH2O，可辅助主板VRM散热


采用 Asetek 支持的水冷头，具有 178 个微型散热鳍片和铜合金散热板


纯铜硬管快拧组合，看外观我猜是BA代工


组合完成



耳机（ASUS ROG 降临 TWS 真无线游戏耳机）
之前的大耳给儿子用了，这次搞个小耳机试试，先来看看外包装，配色ROG风格


包装背面是产品规格，除了蓝牙连接，还支持2.4GHz连接功能，延迟跟有线耳机几乎无差别，另外还支持ANC主动降噪


打开包装即看到耳机充电盒


全家福，用户手册，耳机，充电盒，充电线，2.4 GHz 接收器，C转A 转接头，额外配置两对耳塞套，加上耳机上的耳塞套，一共是三对不同尺寸的耳塞套，满足不同需求


充电盒外观白色带灰色装饰条和灰色LOGO，背面是USB-C充电口，充电盒底部还支持无线充电


打开充电盒，内部的LOGO有RGB灯光，前面还有一条RGB灯带，充电时灯带会亮起



连接成功后，耳机上的败家之眼会亮起RGB灯光，点击LOGO顶部区域还能快速进行各项功能操作，左右耳功能不同


支持IPX4防水等级



CPU（intel CORE ULTRA7 265K）
这次用U7装机，直接看图



全家福


核心数组合为8P+12E，最高主频5.50GHz，配备30MB的L3缓存，配备了全新Xe-LPG架构核显



与主板合体


完整体



鼠标&键盘（ROG 龙鳞 Ace Extreme & ROG 夜魔 Extreme）
全黑色的外包装

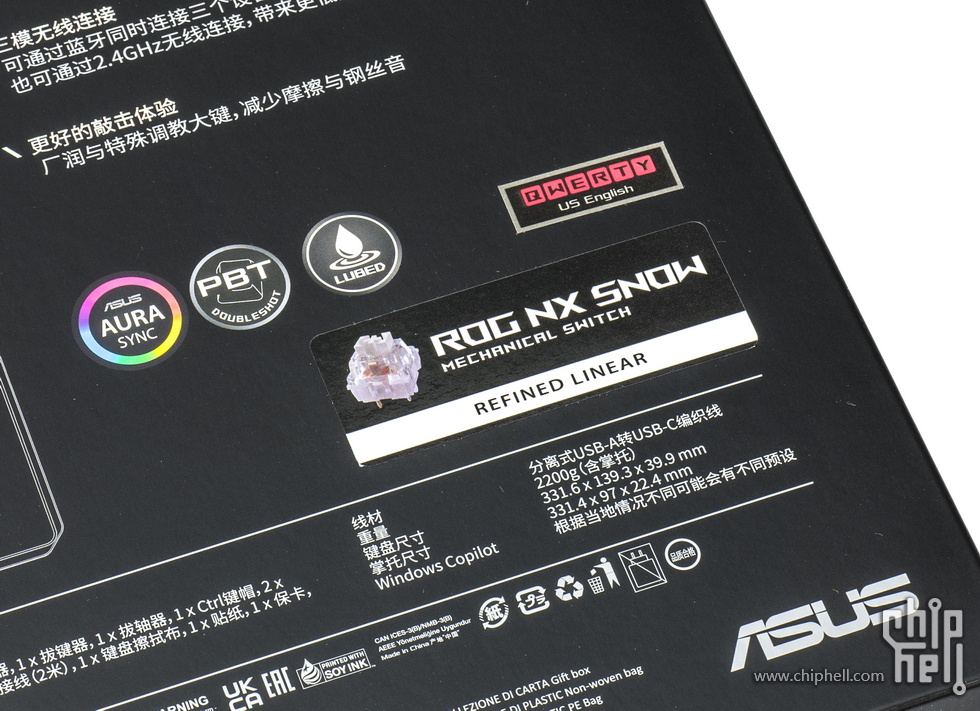

雪武白轴


先来看键盘，内部黑盒子印有超大败家眼


打开盖子，看到键盘很好的被绒布袋保护着


拿开键盘，底部是各种配件，掌托，8KHz回报率加速器，USB适配器，USB延长器，USB C 转 USB A数据线，拔键器，拔轴器，磁性金属脚垫2套，Ctrl 键帽，ROG NX 开关，清洁布，硅胶别针，泡沫贴纸，金属铭牌

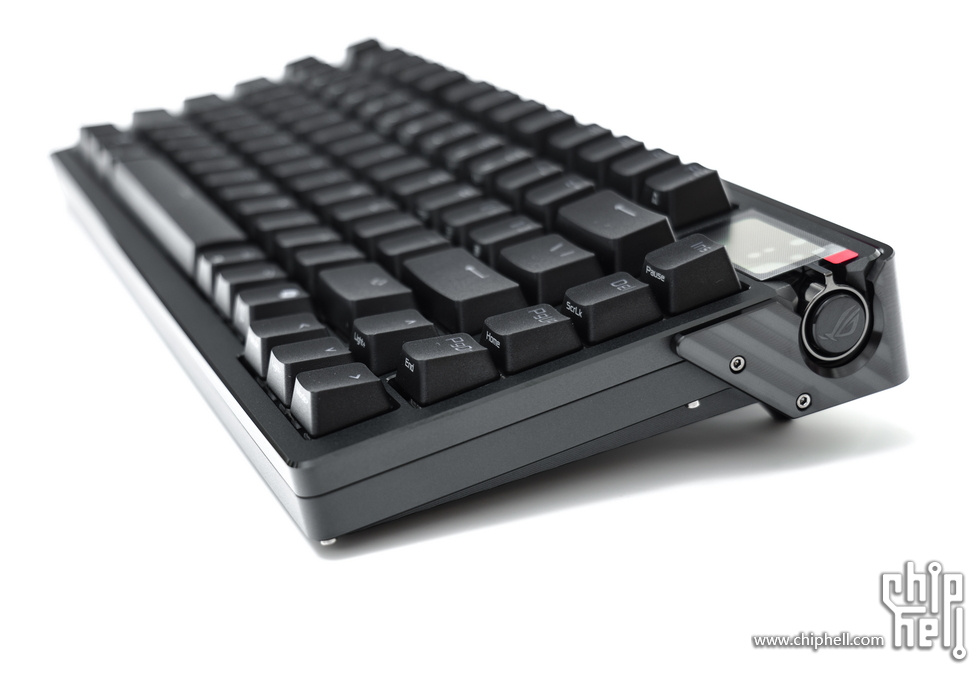

键盘和掌托展示，75%配列，采用碳纤维定位板和三层减震设计，掌托为硅胶材质


键盘最右边配有三向旋钮开关


1.47寸全彩OLED触摸屏，可以显示动画和各种系统信息

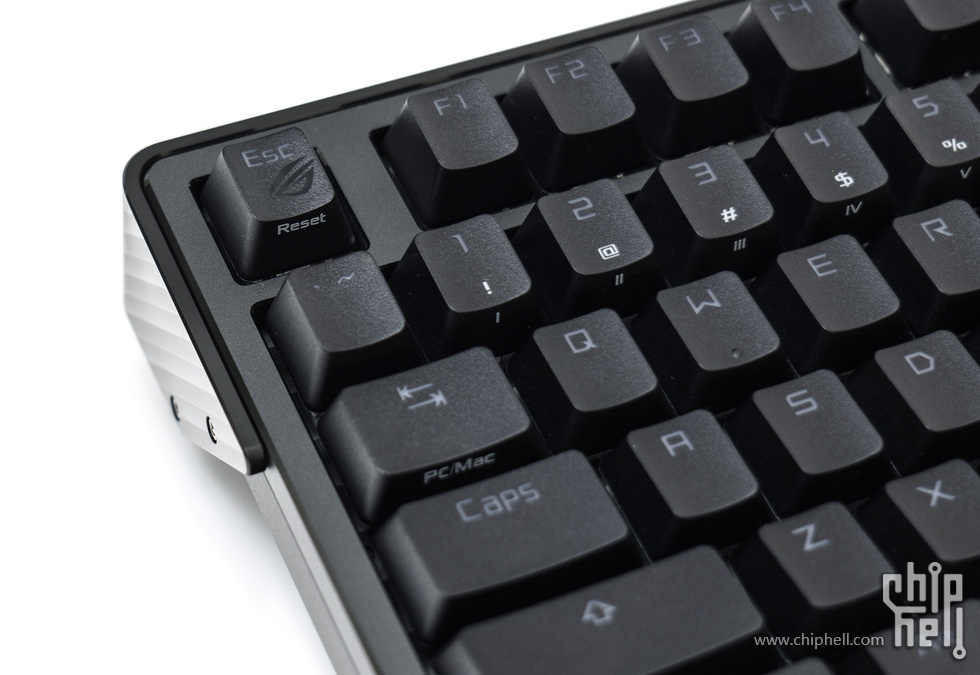

左边ESC键带有败家眼LOGO


底下侧面有ROG LOGO


顶部侧面，左边是TYPE-C数据接口，中间是ROG铭牌，右边是模式切换开关


支持三模，蓝牙，2.4G，有线

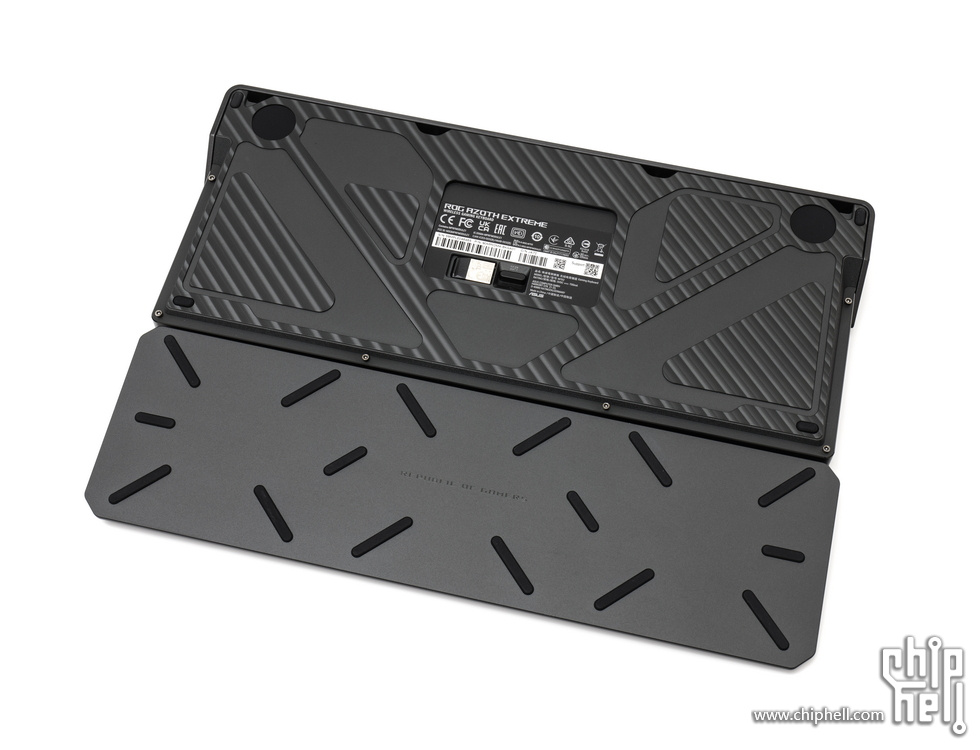

键盘背面采用喷砂，样机，CNC等12道工序制作，掌托配有铝合金底座


中间可以收纳无线接收器，还有Gasket结构切换拨杆，可调节键盘软硬手感


附件里有一张铭牌


可以磁吸在键盘底部中间，按压铭牌顶部箭头可以拆卸铭牌



两种高度的金属脚垫


磁吸安装

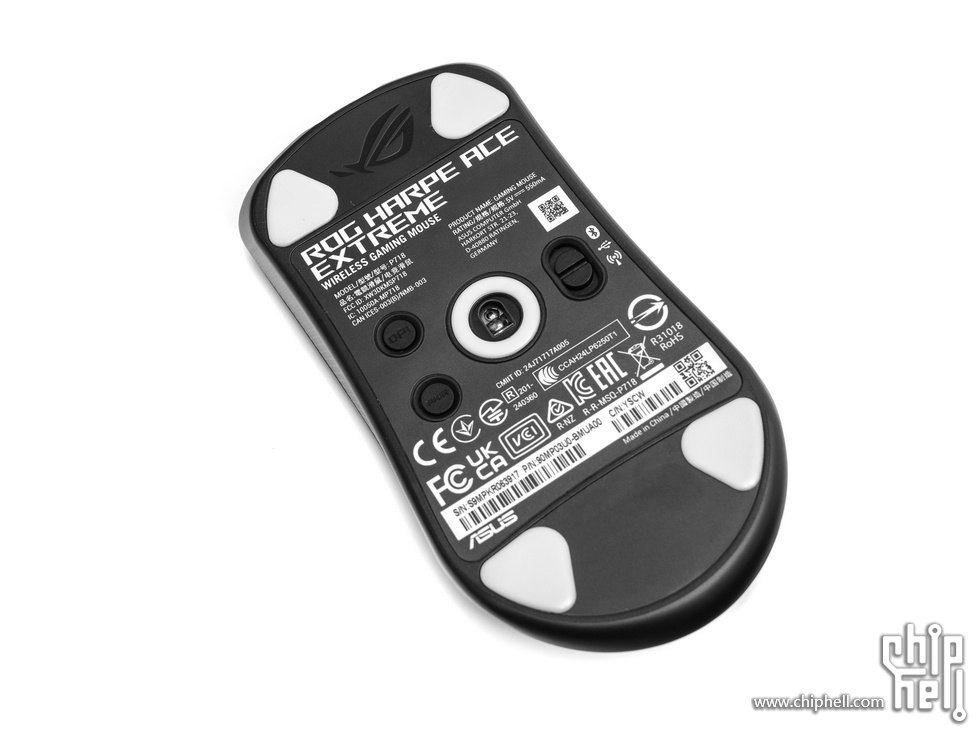

接着看鼠标，打开包装很有仪式感


全家福，贴纸，防滑贴，PTFE 替换脚贴，玻璃脚贴，清洁工具，展示支架，感谢卡，用户手册，保修卡，收纳包


收纳包里面不光可以收纳鼠标，还可以收纳接收器，8KHz回报率加速器，USB延长器，1.8米伞绳数据线

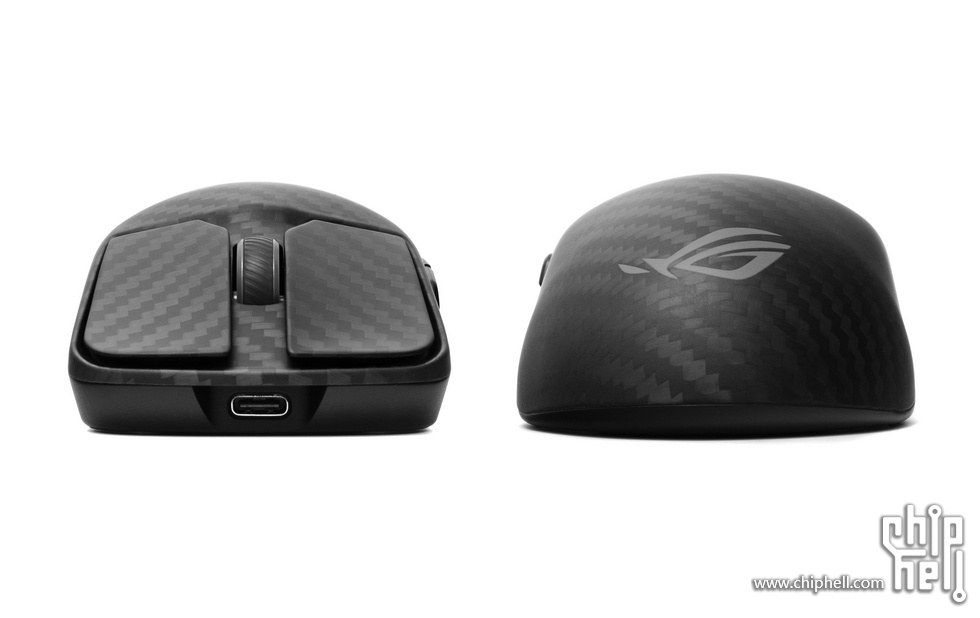

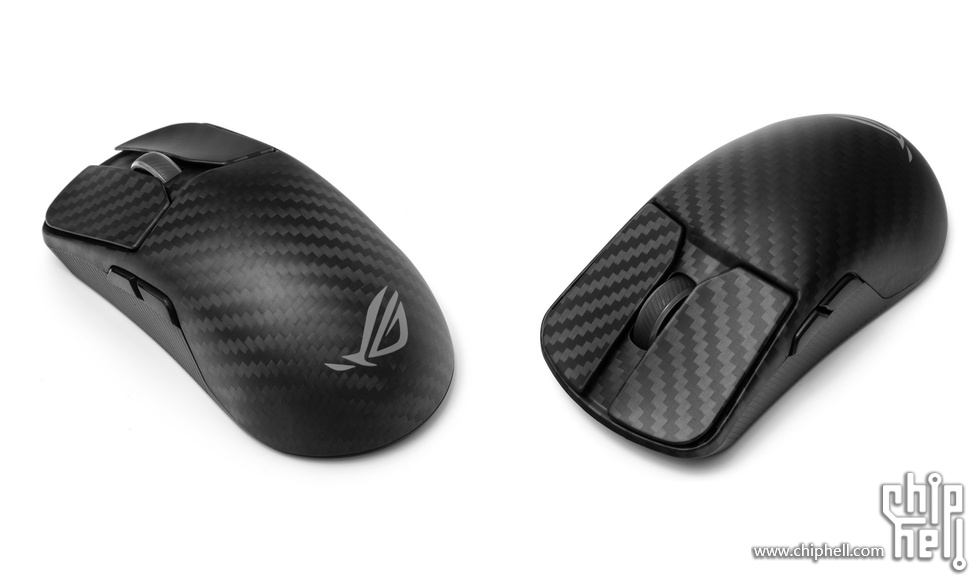

鼠标采用碳纤维外壳，重量仅47克，碳纤维还提升了质感和耐腐蚀性，比其他材料更强韧


整个外形跟普通龙鳞是一样的


微动是ROG 光微动，滚轮是TTC金轮，背上的败家眼不发光


传感器采用AimPoint 42K，支持8KHz回报率，主控芯片采用诺迪克52840


很帅的一套，值得拥有

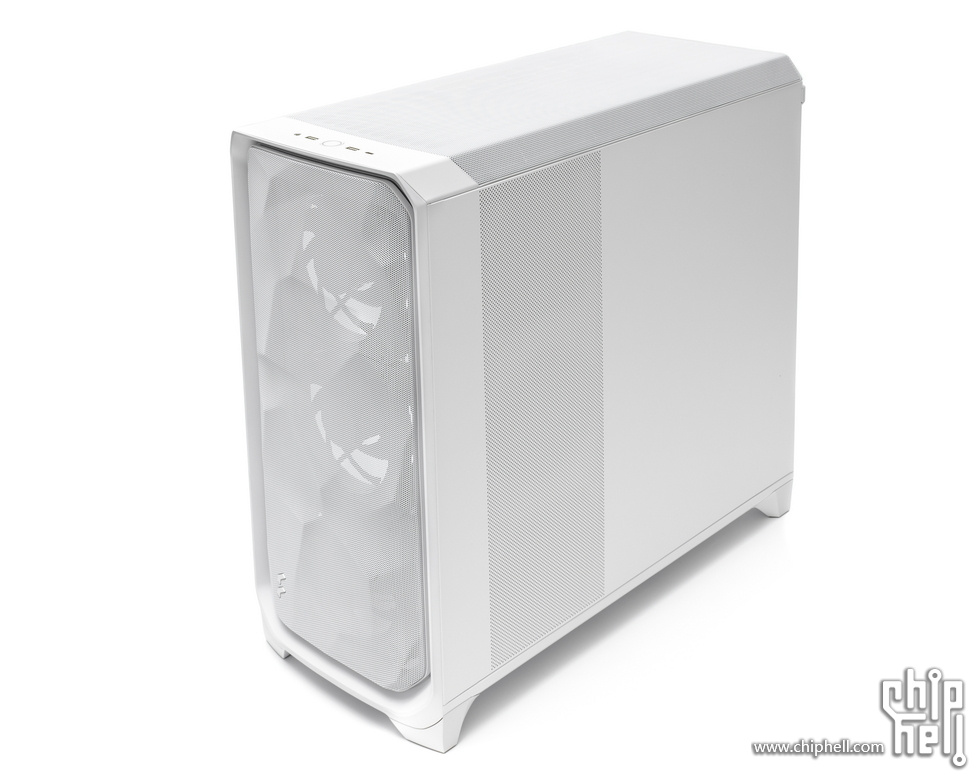

机箱（Fractal Meshify 3 XL - Ambience Pro RGB）

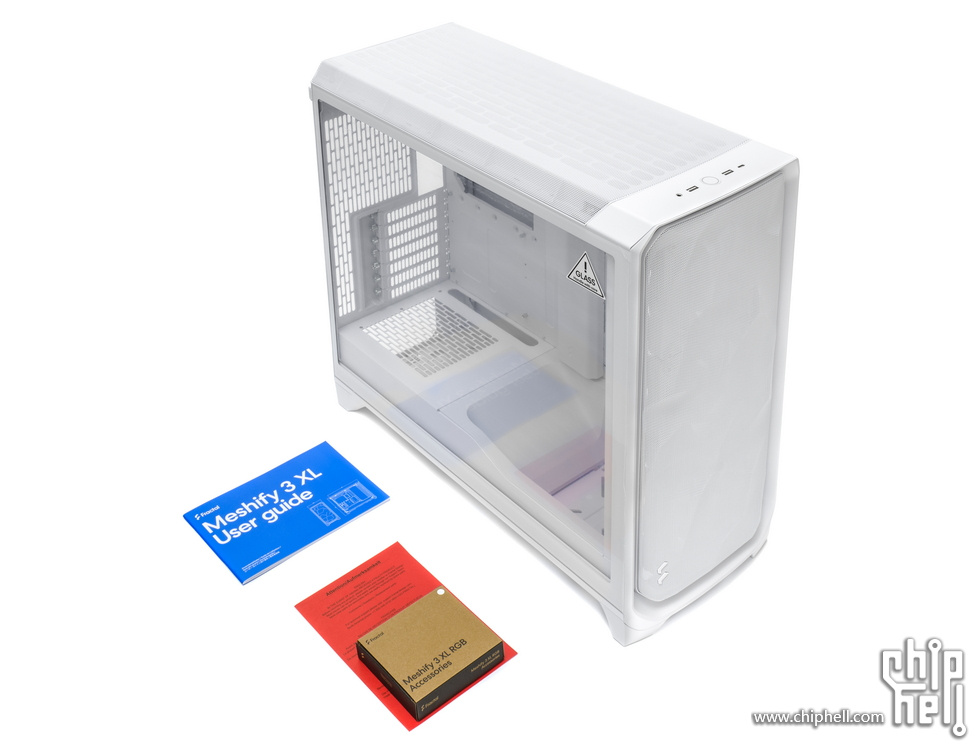

这次选择的是分形工艺的新款机箱Meshify 3 XL，选择的是顶配版本，白色侧透，标配全新rgb风扇和互联网灯光调节

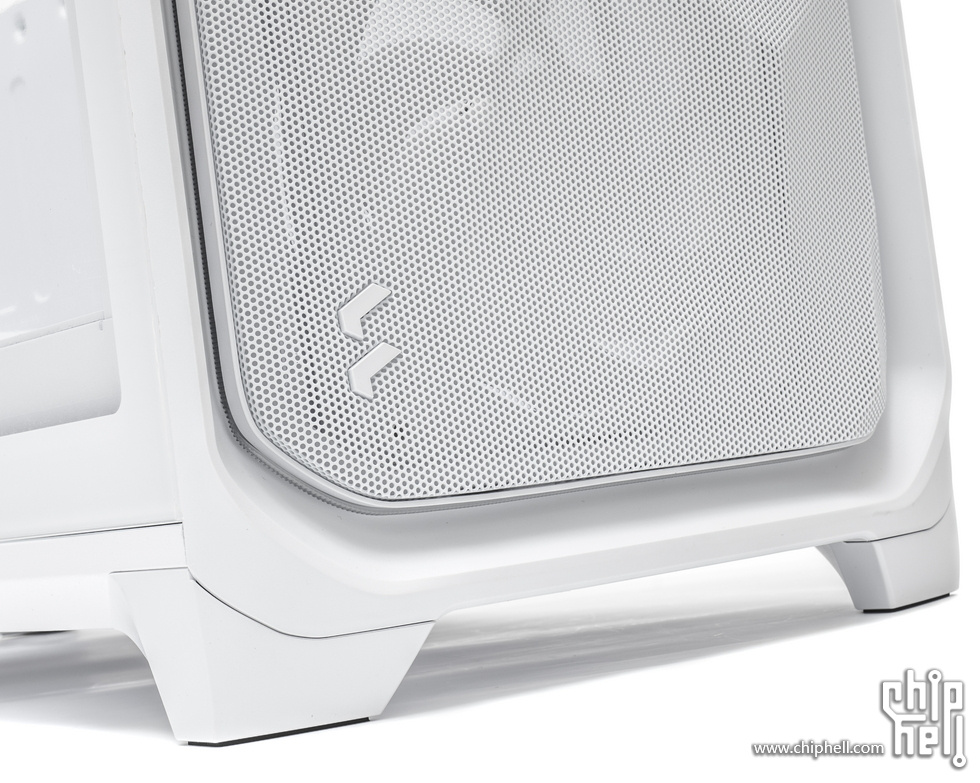

前脸延续了Meshify系列比较个性的不规则立体网面设计，侧面增加散热

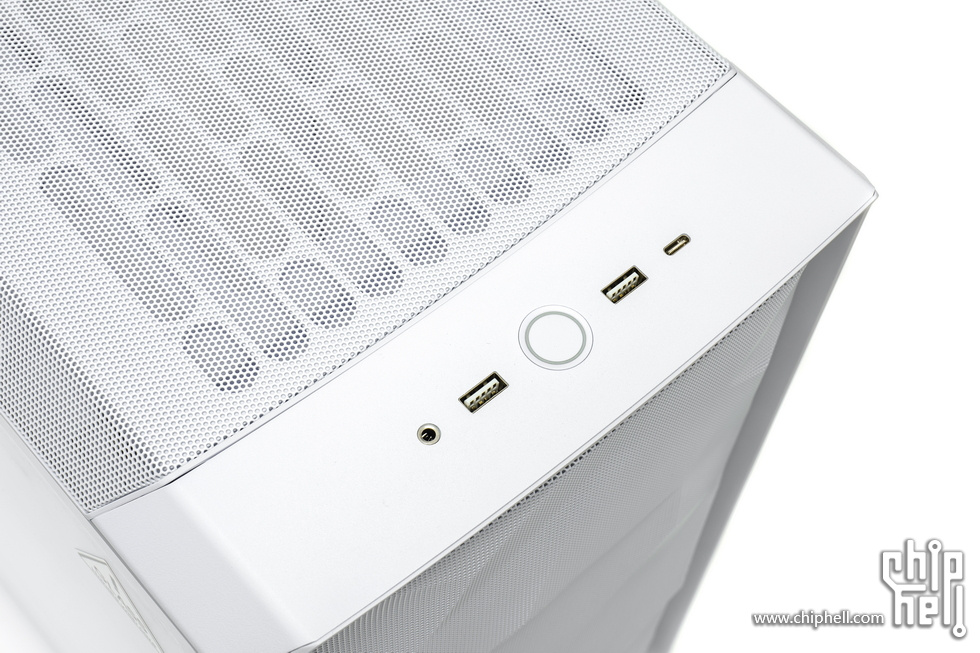

顶上的开关和前置IO接口


前脸下面的logo很低调

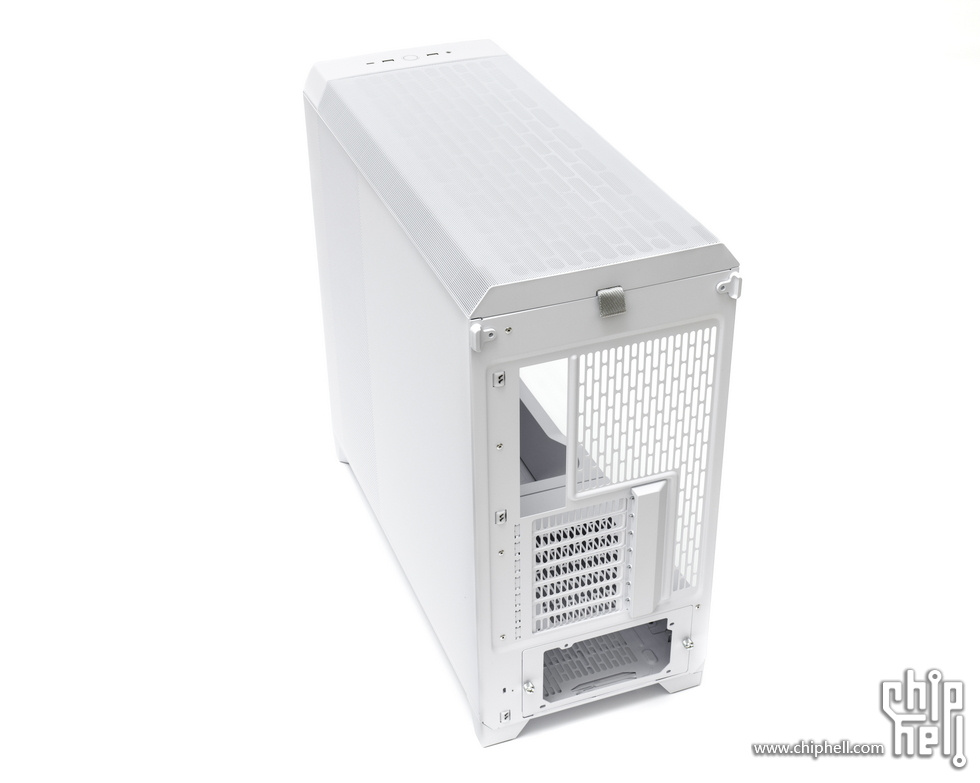

机箱尾部，电源下置

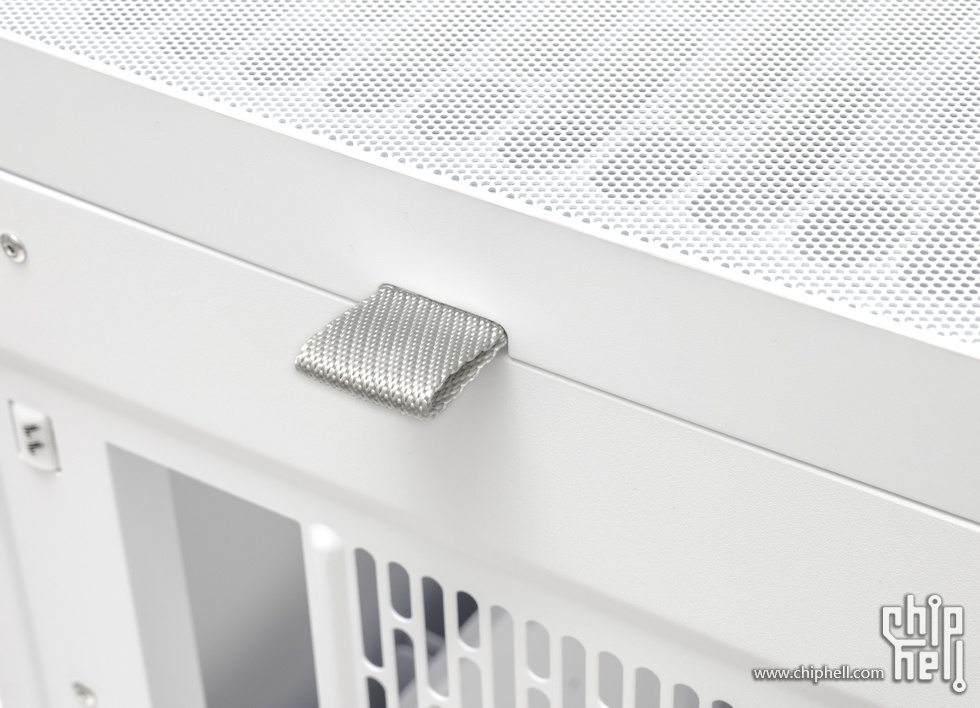

顶盖有布艺拉手，方便拆卸


前面板和顶部盖板


拆卸全部面板，可以看到前脸侧面顶部尾部最多一共十个风扇位，均可支持140mm风扇，前脸还能直接支持双180mm风扇

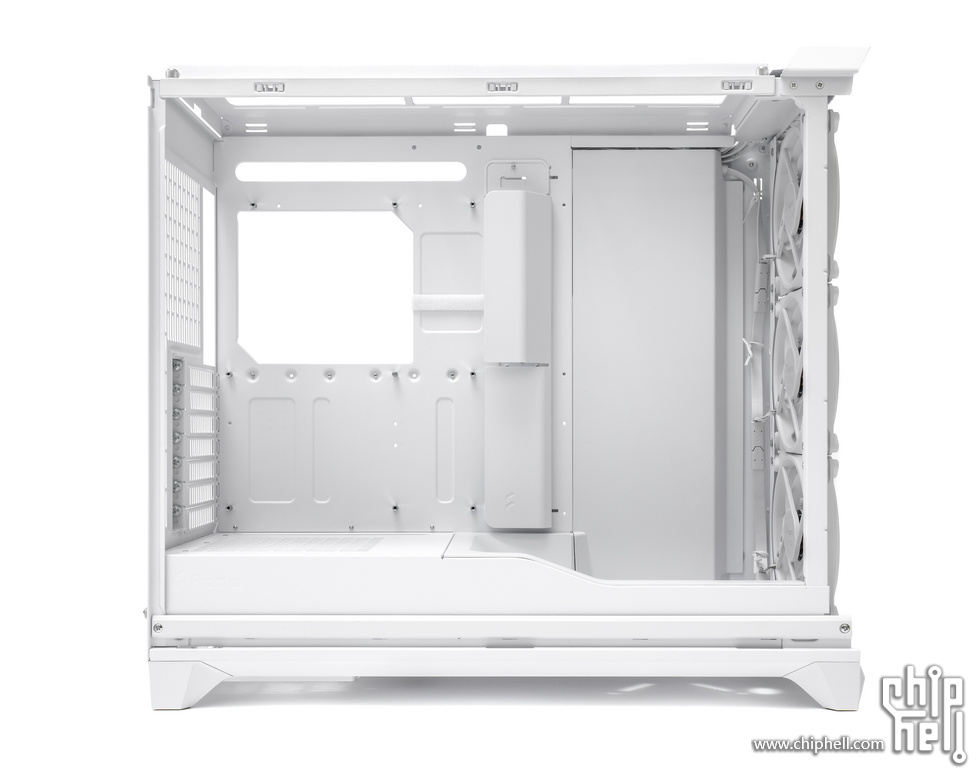

左侧结构

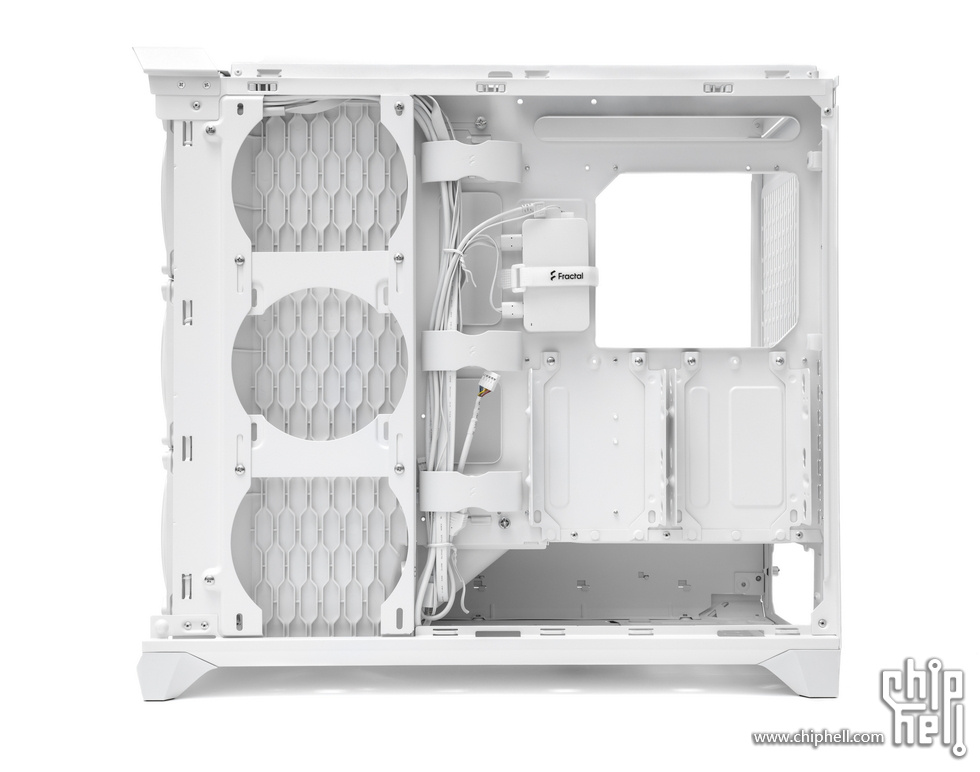

右侧结构

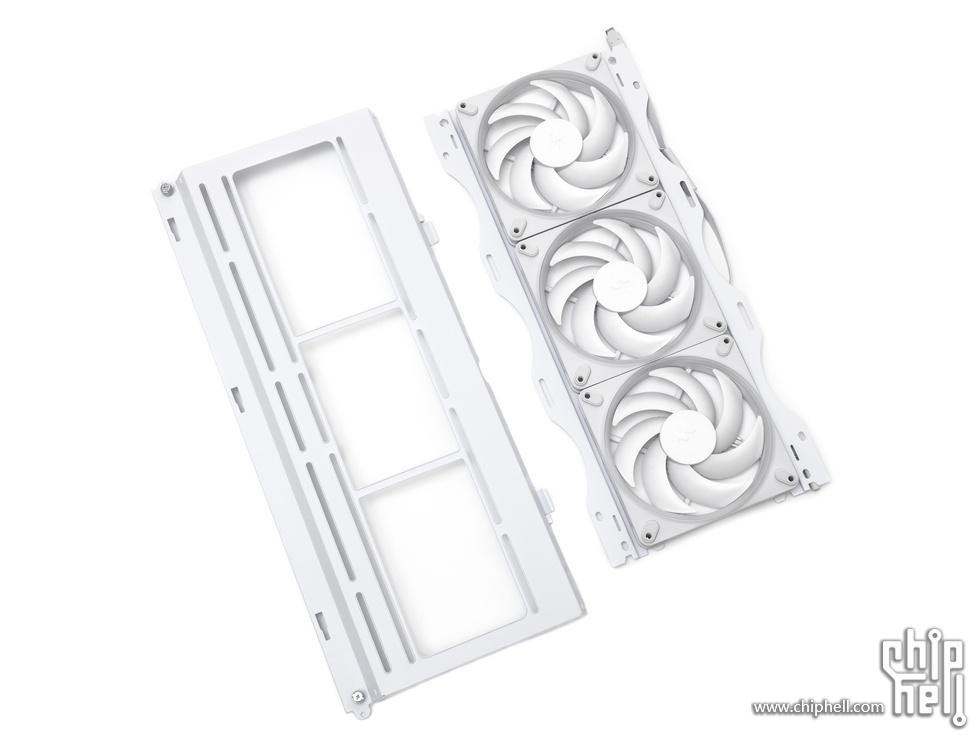

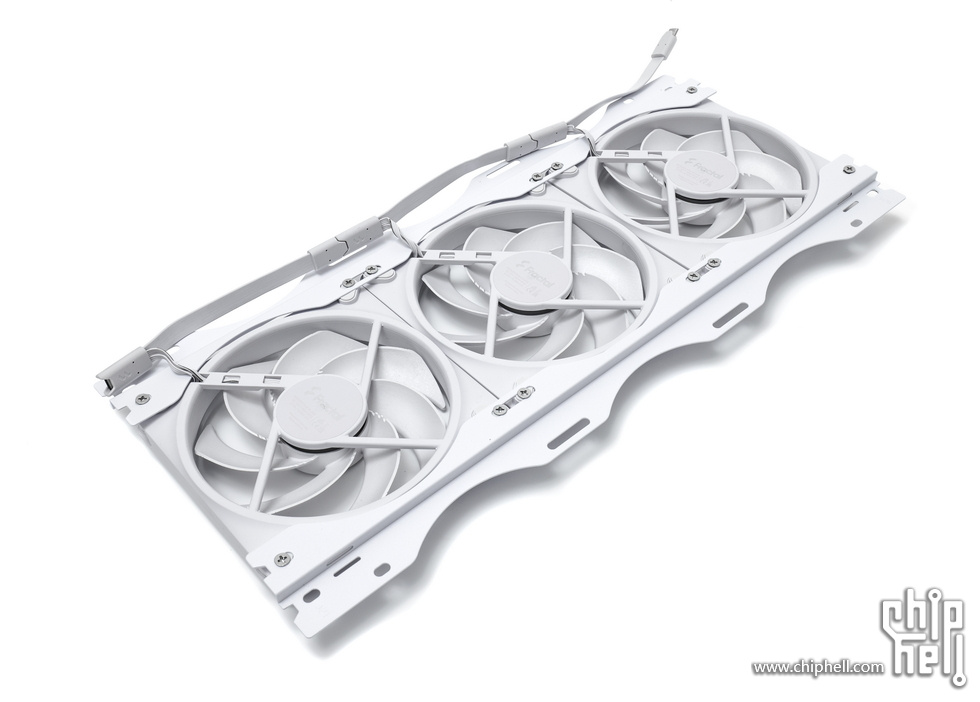

前置风扇架和顶部风扇架


前部自带三枚分形工艺最新款140mmRGB风扇


风扇跟风扇之间使用type-c接口连接


风扇的规格，最高转速1800转，自带RGB灯效


走线处设计了挡板进行遮挡，位置可以移动或者拆卸，方便理线


侧面风扇位挡板


拆掉侧面风扇位挡板后，可以安装三枚140mm风扇，可惜最大只能支持360冷排


底部设置了水箱支架安装位和排水口

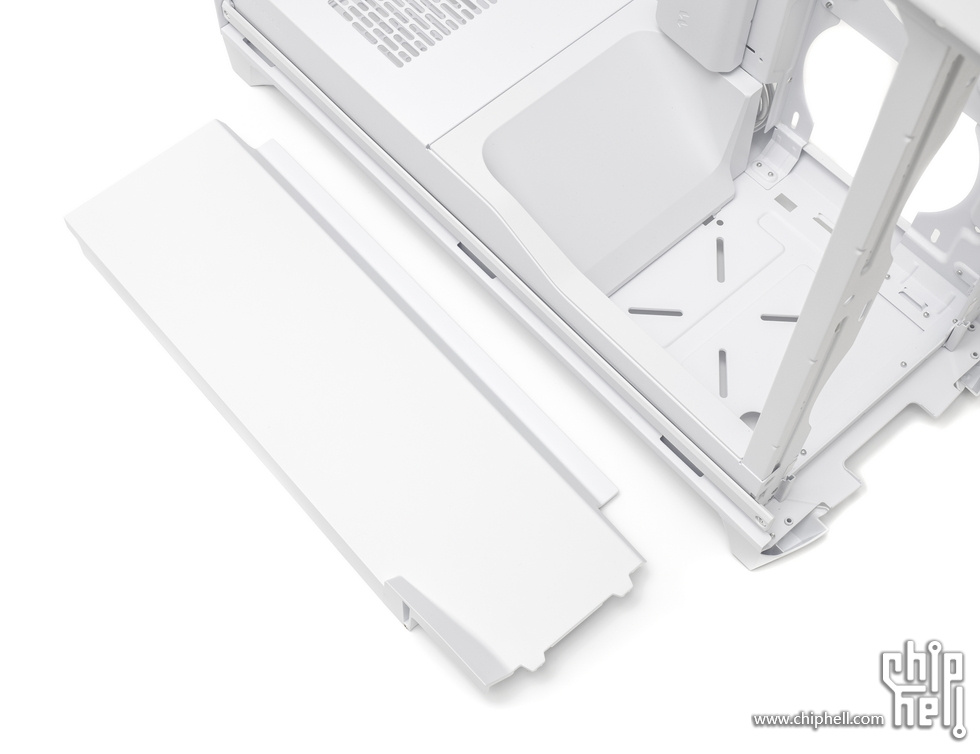

底部的导风罩

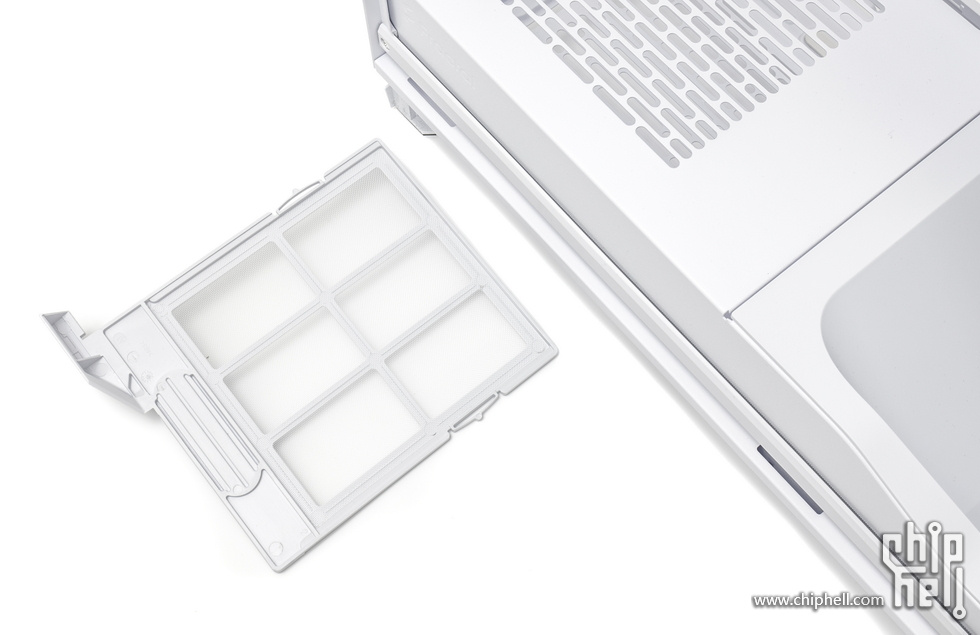

电源位防尘网

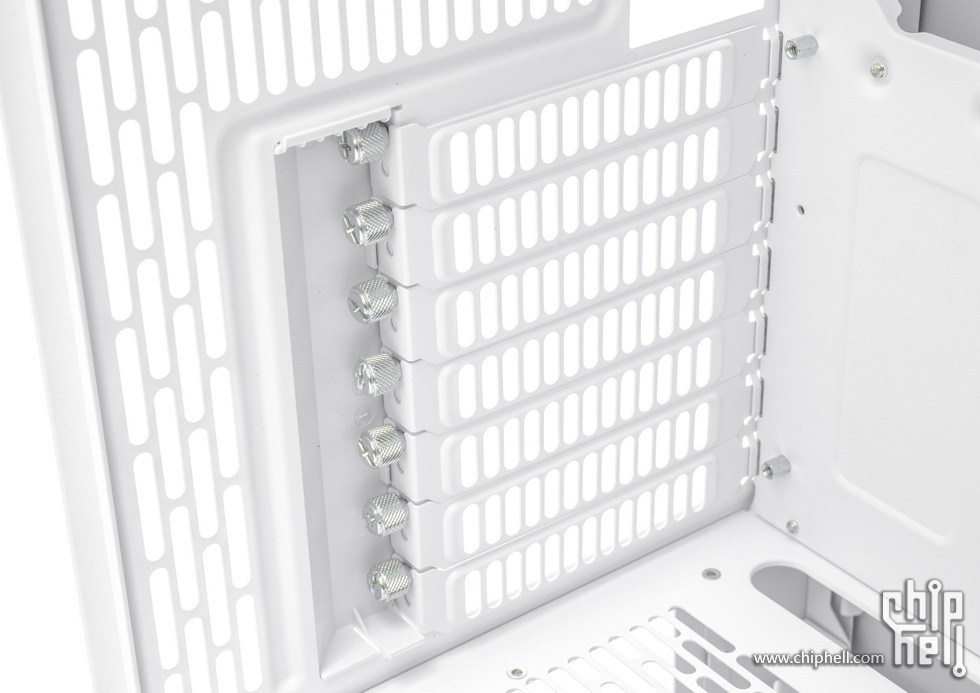

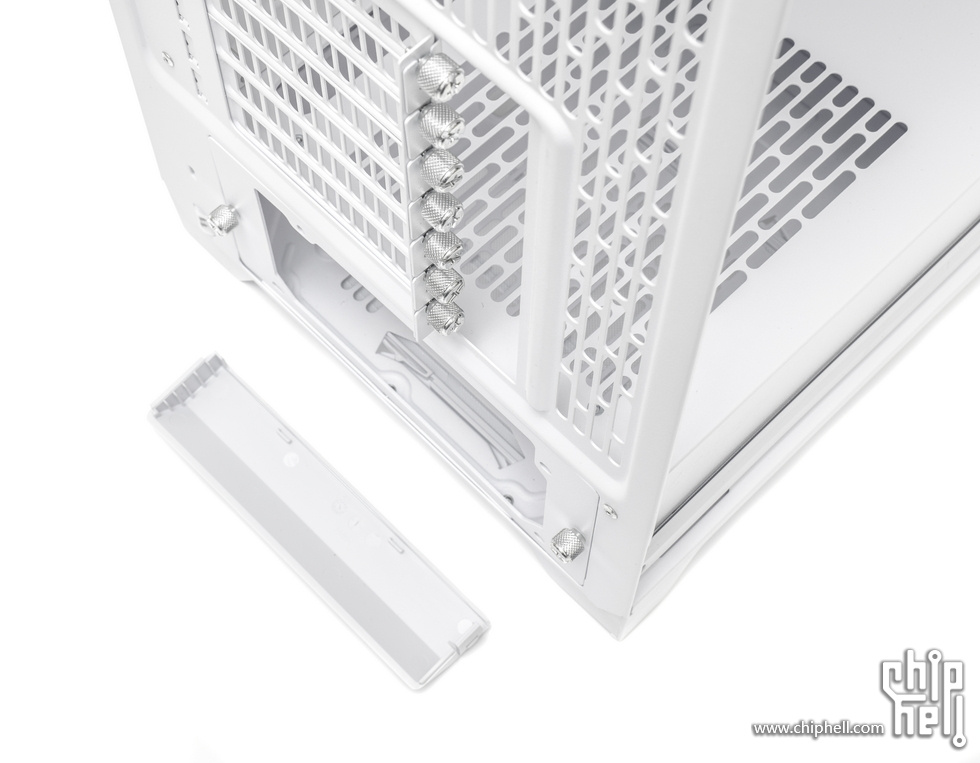

尾部的IO挡板


IO位置设计了挡板，防止螺丝外露

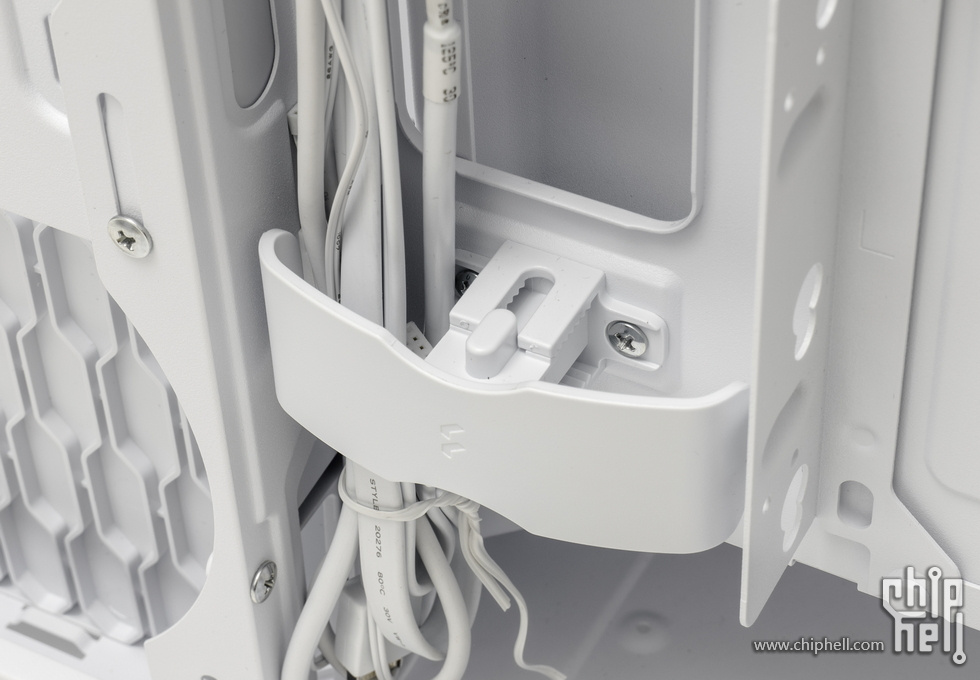

自带的理线夹很方便，能伸缩调整

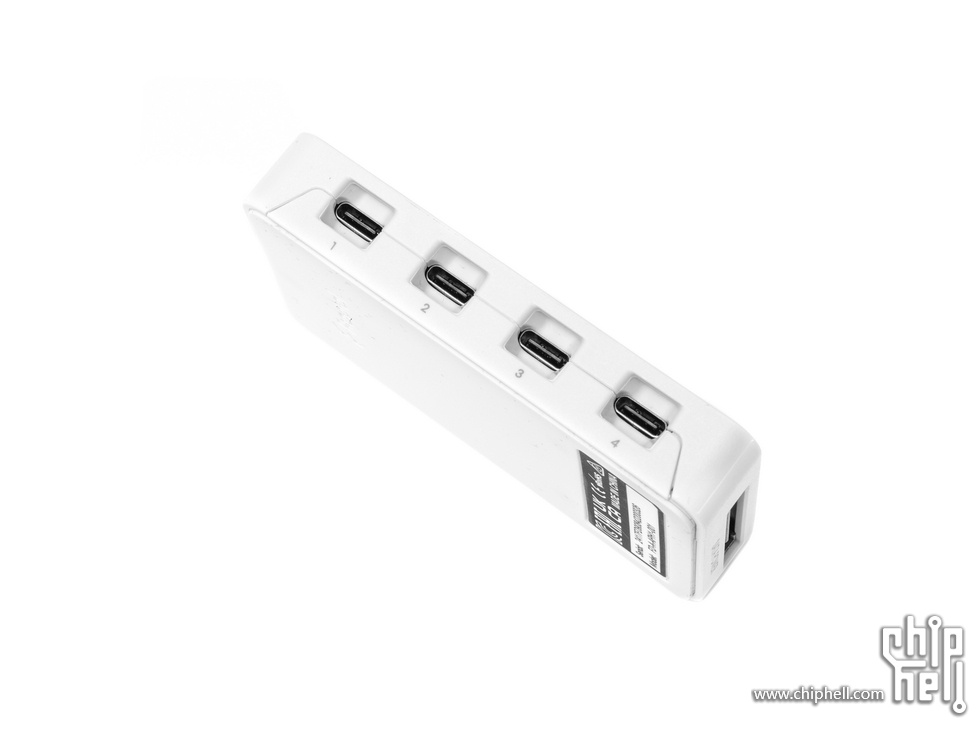

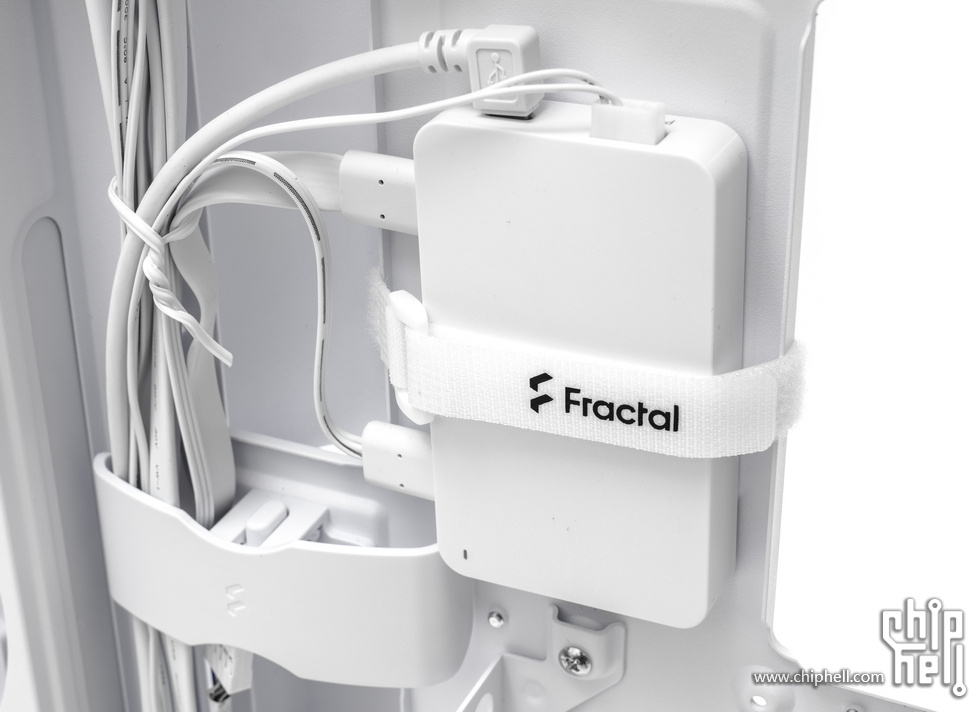

自带的风扇/RGB集线器


全部是TYPE-C接口

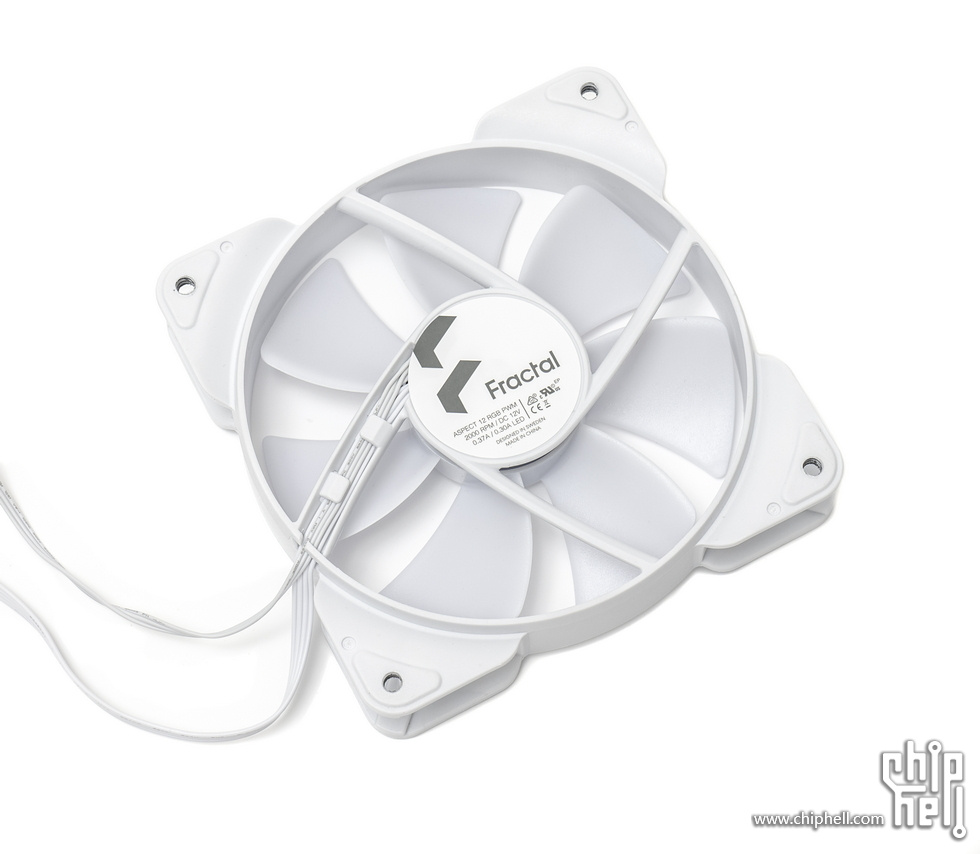

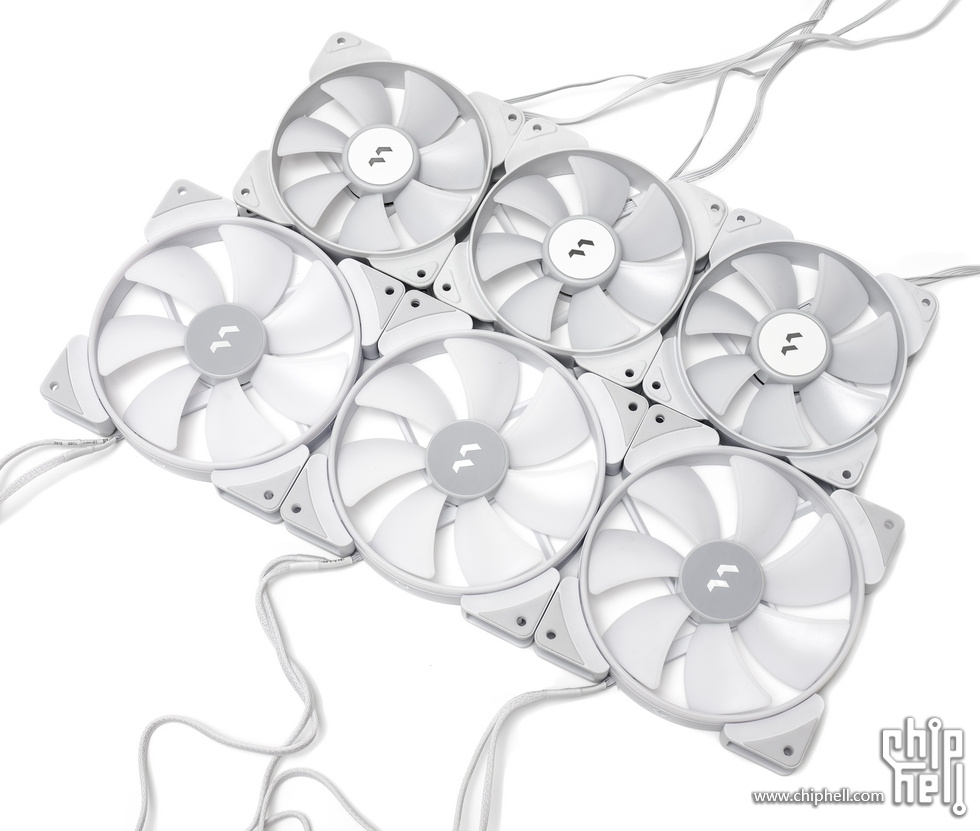

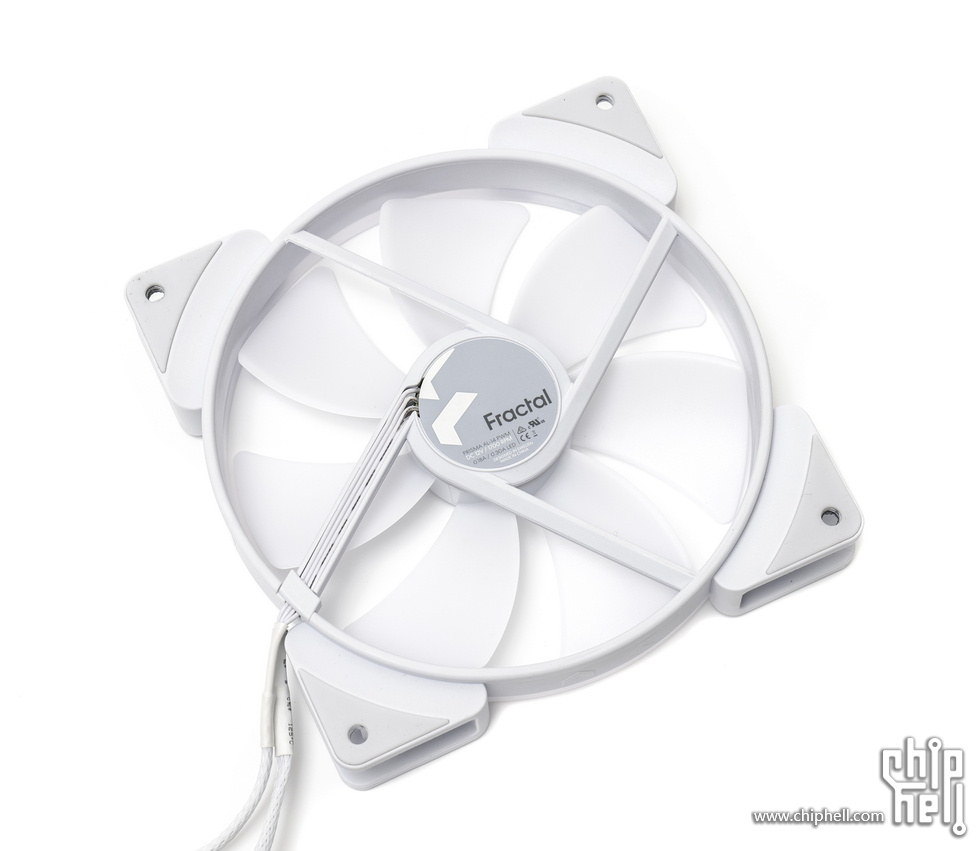

除了原配的三枚140mm风扇，另外增加了Fractal的Aspect 12 RGB PWM和Prisma AL-14 PWM风扇，各三枚




与冷排合体

ilas

2024年12月21日，海口，多云，21°
今天收到MSI GeForce RTX 4070 Ti Super 16G Expert，这次为了配色选了这张显卡，不打算上冷头了，直接风冷



2024年12月25日，海口，雾，18°
今天圣诞节，祝大家圣诞快乐，收到G.SKILL Trident Z5 Royal DDR5-8000 CL40 48GB (2x24GB) ，搭配银白色APEX


2024年12月26日，海口，雾，19°
今天收到Seasonic Vertex GX-1000 White


2024年12月27日，海口，雾，18°
今天收到WD_BLACK SN7100 NVMe SSD 1TB


2024年12月28日，海口，多云，17°
今天收到ASUS ROG Maximus Z890 Apex


2024年12月30日，海口，雾，19°
今天收到Fractal Design Define 7 Compact，之前十年用过Define 7，这次第十届打算用同系的Define 7 Compact来完成作品，对这个系列也算是真爱了，最后看看能做出什么效果


2025年01月03日，海口，晴，18°
今天收到ROG RYUJIN 龙神3代 WB 白色版 CPU 水冷头和ROG 降临 TWS 真无线游戏耳机



2025年01月12日，海口，晴，17°
今天收到Fractal Design Aspect 12 RGB PWM × 3，Fractal Design  Prisma AL-14/PWM × 3


2025年01月13日，海口，晴，19°
今天收到intel CORE ULTRA7 265K


2025年01月16日，海口，多云，16°
今天收到ROG 龙鳞 Ace Extreme 无线游戏鼠标 & ROG 夜魔 Extreme 75% 无线机械键盘
这套键鼠太帅了，就算不是白色我也忍了



2025年01月24日，海口，晴，22°
因为比赛延期，还有一个多月时间，打算换机箱



2025年02月01日，海口，晴，20°
最终根据主题需要选择了Fractal Meshify 3 XL
