小白的新家组网方案挠破头

redog

雨大辰 发表于 2024-12-22 11:04
看网上说的多模光纤是不是要买成品的，不然不好做头？然后又看到有人说，要铺单模单光纤啥的，头昏 ...

对于光纤来说，看你的描述，你想直接用应该是看你拿到的光模块是多模还是半模，多模线的型号更多一些同样的模块也是，单模至少光纤这块就简单多了，速率方面就只是单纯的加芯罢了，正常成品线有头子穿线更麻烦一些比如太暴力了拉过来头子坏了还是得找人来熔接或是冷接，不如直接买那种4-8芯的室内光缆线，到时请人来熔接就好。
另外单模还有个好处是运营商进户的光纤必定是单模的，你哪天突然想起了，可以直接把光猫跳转到书房。
当然你拿的模块只能是多模那就用多模的线，记得弄清楚是OM几的。不服可以两种都拉，反正光缆现在本身不贵，就是头子多了熔接可能要点钱。

默兜

我是墙里直接埋的OM3 4芯室内光缆。弱电箱敲了，再弄了根单模的室内光缆把入户皮线熔接了，所有光缆都接到书房的机柜
楼主你不放书房的话，实际上也差不多，弱电箱一般都不大，建议附近做个柜子之类的充当机柜就行。弱电全部放里面。
成品带接头的线基本只能买皮线，而且大多数都是单模的，设备限制其实很多。所以还是建议买多模多芯的光缆，然后86盒上装的光纤面板，肯定是需要熔接的。熔接可以和装维师傅聊聊，给点钱帮你熔。或者咸鱼找熔芯的也行
我是自己买了个二手的熔接机自己干的，弄完了卖掉。手残不建议哈，为了这个，我自己练了好久，基本能做到90%的成功率。

所有的光纤都在机柜内终端模块里面，可以用跳线随意组合跳纤

入户线↓

室内线↓

86盒↓

机柜终端模块成端↓

默兜

redog 发表于 2024-12-23 10:41
对于光纤来说，看你的描述，你想直接用应该是看你拿到的光模块是多模还是半模，多模线的型号更多一些同样 ...

单模一般功率很大，短距离用多模线传输完全没问题，亲测，而且部分单模单芯的BIDI模块，工程余料都是10km 20km的，家用最好都要接上几个衰减器，不然久了模块容易老化暴毙

大地飞鹰

弱电箱开大点，哪怕不放设备也可以放点东西在里面

拉线可以光纤和网线一起拉，其实超五类网线在室内范围跑万兆应该是没有问题的~~

每个房间都留网口，客厅或者整套房中间记得留个吸顶AP位置

moonbeam

我刚好也是房子装修，正在研究布线。我打算每根管理都穿一根6类线和一根光纤，在客厅汇聚，每个房间都留2个网口。但是之前在坛子里看的，似乎光纤推荐用单模双芯的比较多，这个帖子里貌似多推荐用多模的多

vancho

光猫接万兆交换机，万兆交换机下挂nas和ap的交换机。我没有nas，看我下图基本跟你差不多。

雨大辰

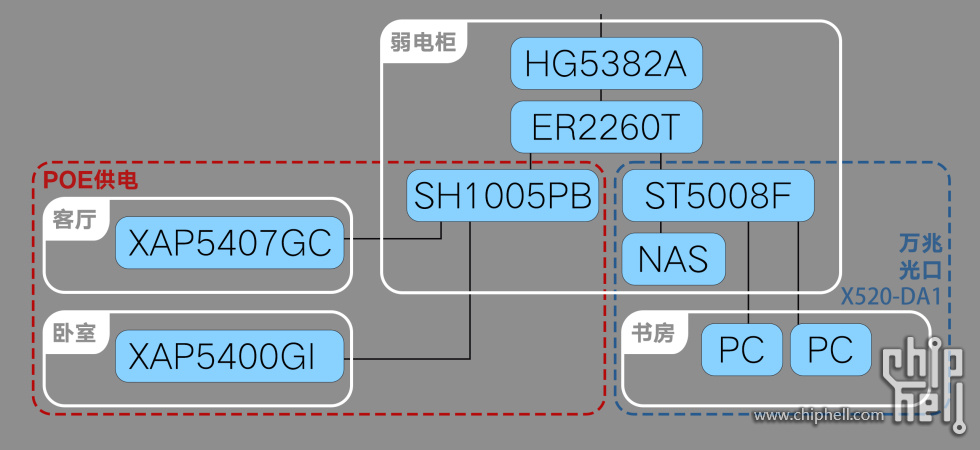

更新了一下新的图，各位大腿帮看看有啥能调整的设备，或者更好的方案

1

超极限01

机柜内万兆（光纤优先，可以用DAC线，不用买光模块，其次网线），到房间暂时用网线走2.5G，ER2260T连三层核心交换走万兆光。POE交换机不管是接ER2260T还是三层核心都建议走万兆光。现在所有无线的上行瓶颈就是千兆。建议POE交换机换成带有万兆光口的POE交换机，比如TL-SE2106P(B)或者TL-SE2109P(B)，带B的供电更高。假如预算有限，wifi都可以换成wifi7的7AP5100HC-POE，刚刚看了下5407价格要7ap5100hc的两倍，等过两年wifi7的价格下来再换也不会太心疼。

补充：
你家不考虑墙壁的网线口吗。建议比如客厅电视柜啊，书房书桌角啊，卧室书桌之类的地方，留传统的网线口。这样要接个什么机顶盒，笔记本，接入点交换机都比较简单。有线也比无线方案延迟低，比如搞个apple tv看nas上的视频，有线网络拖动进度会比连wifi的反应快不少。终端设备几乎都是网线口方便，光口是万兆及以上、远距离（百米以上）还有交换机上用才会比较方便。如果想搞智能家居，摄像头、门铃之类的地方最好要预留网线、甚至电源线，这样体验更好。

雨大辰

超极限01 发表于 2025-1-8 09:28
机柜内万兆（光纤优先，可以用DAC线，不用买光模块，其次网线），到房间暂时用网线走2.5G，ER2260T连三层核 ...

有预留的网口，智能家居wifi应该够用了吧，想问下多模双纤的lc头能直接穿25的管嘛。因为准备预埋的是烽火的LC-LC跳线

黑钢

我觉得楼主的方案已经不错了，比我当初设计的强多了。

超极限01

雨大辰 发表于 2025-1-8 11:18
有预留的网口，智能家居wifi应该够用了吧，想问下多模双纤的lc头能直接穿25的管嘛。因为准备预埋的是烽火 ...

网线买一箱305m也不用很贵，前期网线布置好，以后省心太多了。我看你好像没有标注电口的交换机。
绝大部分wifi可以的，稳定性看ap的稳定性了。可靠性和延迟不如有线就是了。家里的光纤我没做过。一般商用走光缆，然后到位置了熔接头(sc lc之类的)。你这个成品跳线线材会比较脆弱。

雨大辰

超极限01 发表于 2025-1-10 10:45
网线买一箱305m也不用很贵，前期网线布置好，以后省心太多了。我看你好像没有标注电口的交换机。
绝大部 ...

用跳线是因为找的人工过来都说按趟收费，500起再加上尾纤和光纤，得700多，我买的跳线也才300不到。。。就用的跳线，脆弱的话，后面应该也不怎么会动了，而且光纤单走吊顶的20管，后面实在要换，扯也容易，最长一根管也才15m，因该不存在扯不动。
电口交换机sh1005pb就是哇，每个房间都走了一路的超六，也是单管单线，换线也不存在问题应该。

飞翔

过来人建议只有1条：家庭组网一定要在一个网段内，能够帮你避免99%的麻烦事。（比如视频app投屏、meidia server、网络打印机）等等一系列需要网络广播协议的。

hwqdyx

万兆交换放书房，书房到弱电箱两根光纤，一根接NAS,一根接ER2260T，这样书房就有了交换机，可以加接打印机

雨大辰

天塌了，水电师傅说不好穿管，准备改换单模双芯了，老老实实让电信师傅来熔接吧，要1000预缴费顺便把入户光纤换掉，自己再下单个100m单模双芯光纤

雨大辰

另外有人要多模双纤条om4t跳线吗，等等发个帖子，把之前买的准备预埋的跳线出掉

雨大辰

默兜 发表于 2024-12-23 10:50
我是墙里直接埋的OM3 4芯室内光缆。弱电箱敲了，再弄了根单模的室内光缆把入户皮线熔接了，所有光缆都接到 ...

我们这个电信装维师傅接不了多模光纤，现在跳线头太大穿不了管，已经准备换成单模双芯了

默兜

雨大辰 发表于 2025-1-14 14:58
我们这个电信装维师傅接不了多模光纤，现在跳线头太大穿不了管，已经准备换成单模双芯了 ...

多模和单模，就只需要熔纤机改一下模式，我猜应该是师傅只有皮线的夹具和热缩管，没有纤芯的。。。光缆里面是细的那种纤芯。熔接为了保护还得搞个纤盘。一般是干线维修的师傅才用。装维的可能是没有

雨大辰

默兜 发表于 2025-1-14 15:48
多模和单模，就只需要熔纤机改一下模式，我猜应该是师傅只有皮线的夹具和热缩管，没有纤芯的。。。光缆里 ...

应该是的吧，连个问了两个片区的装维师傅，都说要工程上的熔纤机

煎饼果子chh

OM4穿管主要是LC头不能拐小弯，让师傅先穿管再折弯或者在拐弯的地方处理管子，比如把管子切口，因为光纤预埋后并不需要再扯线什么的，弯管做一次性就够了

雨大辰

煎饼果子chh 发表于 2025-1-16 17:32
OM4穿管主要是LC头不能拐小弯，让师傅先穿管再折弯或者在拐弯的地方处理管子，比如把管子切口，因为光纤预 ...

一开始我也是让师傅先穿管再折弯，但是师傅说不好操作，然后说要不切开放线，纠结再三还是准备换单模双芯了

煎饼果子chh

雨大辰 发表于 2025-1-16 21:45
一开始我也是让师傅先穿管再折弯，但是师傅说不好操作，然后说要不切开放线，纠结再三还是准备换单模双芯 ...

师傅那是老一套，就是不知变通，其实有些工人干活很死板的。我直接在拐弯的地方把光纤露出来了，就没穿管，保证转弯半径就行。

m1ngh

雨大辰 发表于 2024-12-22 13:47
现在还在敲砌墙阶段，水电还没进场，所以现在在想方案，我想请教下，如果是预埋那个om4多模光纤，那接头 ...

最好别买成品光纤，我也在装修房子 这种成品光纤遇到长一点的管子 需要把头子剪了才能穿过去  那还有什么用 你得找人来融头子，成品线短点 预填埋大管子能穿  我这边的电信师傅都是冷接 没机器给你融 给钱都不行 我就整个全屋WIFI就够了

huihuige

马克了收藏
以后搞大工程的时候好好学习下

雨大辰

m1ngh 发表于 2025-1-17 10:53
最好别买成品光纤，我也在装修房子 这种成品光纤遇到长一点的管子 需要把头子剪了才能穿过去  那还有什么 ...

等下试着穿管，现在师傅放的大弯，看能不能过

luigian

egmk 发表于 2024-12-23 10:07
在用CRS309，接口需求少可以看看CRS305，或者看看TL-ST2408PB，全万兆4光4电带POE

TL-ST2408PB 这个设备不错！
我几个月前就没有发现这个，买的上的TL-R5009PE-AC。想组万兆光电融合网，还在选光电口的万兆交换机呢。

海梦缘

家是哪里的？熔纤这么贵吗

雨大辰

海梦缘 发表于 2025-1-17 17:54
家是哪里的？熔纤这么贵吗

江苏常州，电信师傅不给融，只能咸鱼找，上门费就500起

海梦缘

雨大辰 发表于 2025-1-18 09:13
江苏常州，电信师傅不给融，只能咸鱼找，上门费就500起

500的话看看能不能租个机器或者买个国产的

sieji3992

联通电信的师傅一般是没熔接的机器的，我是喊联通师傅做SC接头然后法兰对接的，后面又穿了四根光纤，喊人上门300，熔接lc只能剪lc跳线做，我布的是双芯皮线，只能用到单芯，双芯要加保护的盘子太大了，估计只能单模了
水电的时候没预留好，我应该把弱电箱直接都移到储藏室，现在已经来不及了，也是用的2260T下面接1008F或者5008F,不过我AP是放空调检修口留了网线和电源，AP是BE5100HI吸顶的，用普通的2.5G交换机接就好了
