第一次搞ITX，没啥经验，哐哐哐踩坑，见笑了。
在上一期asrock deskmeet x600 踩坑记的基础上，完成了成品的搭建装机，对一些问题进行总结，也算是分享一种思路，未必正确，抛砖引玉。
首先总结一下一些槽点：
1. 8L的体积，四分之一为ATX电源，散热差、空间利用差。
2.背面M2 散热不行，同时机箱生产有问题，得敲敲打打M2才勉强塞进去。
3.内存槽为单边卡扣，同时由于机箱空间限制，不好安装，安装完没法像常规内存槽一样确认安装到位。
4.没有蜂鸣器，开机风扇狂转的时候没办法确定是什么问题。
5.纽扣电池位置刁钻，很难够到。
6.机箱8个角很尖，头撞一下很疼，别问我怎么知道的。
7.自检非常的慢，请坐和放宽。
8.机箱前面、侧面虽然有很多2.5、3.5的安装孔，但是实际上安装2个以上硬盘的时候线可不好走，特别是U2那种线，又硬又粗。
9.原配无线网卡是WIFI5的，只能说略胜于无。
10.手册刷bios 的文件命名错误。（其他刷bios 过程详见上一个帖子）
11.一个神奇的bug，进bios 如果啥也不干，然后按esc 再选放弃更改并退出，恭喜你，你下一步就进入了windows 修复界面。碰到两次了，最终解决办法是进PE，修复引导。
外观图

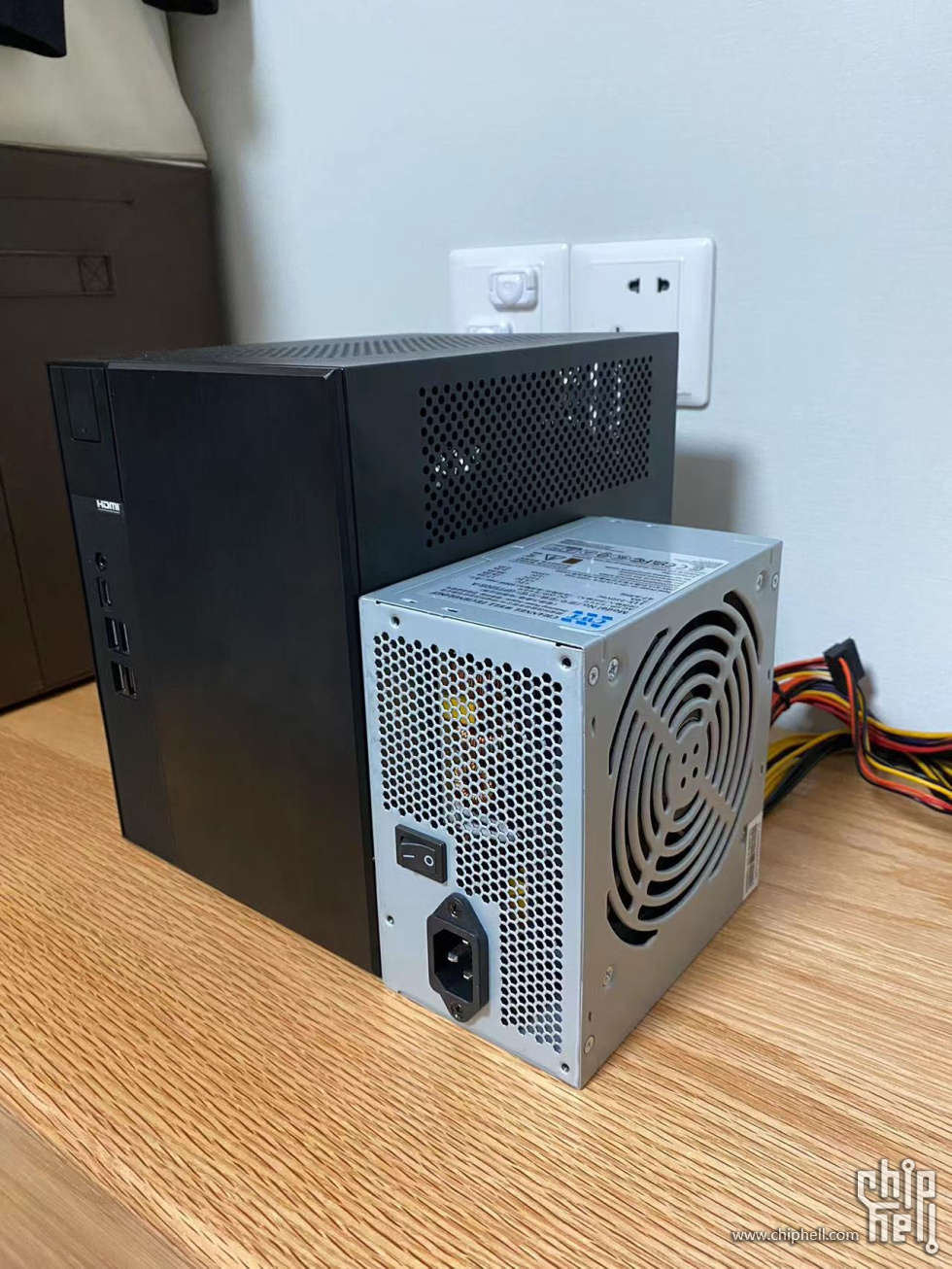

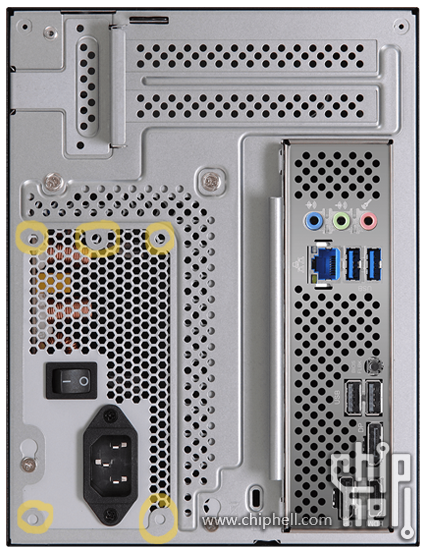

先来diss 一下这个用ATX的窒息操作，从下图中可以直观地看到ATX和机箱的尺寸对比，就能知道用ATX是有多离谱，当然从背面的电源固定孔位上能发现，还有5个奇怪的孔位，我没用过SFX不确定是不是，但是可以肯定不是flex。猜测华擎自己也知道ATX离谱，虽然设计过其他电源，但由于一些原因后来还是选择了ATX，

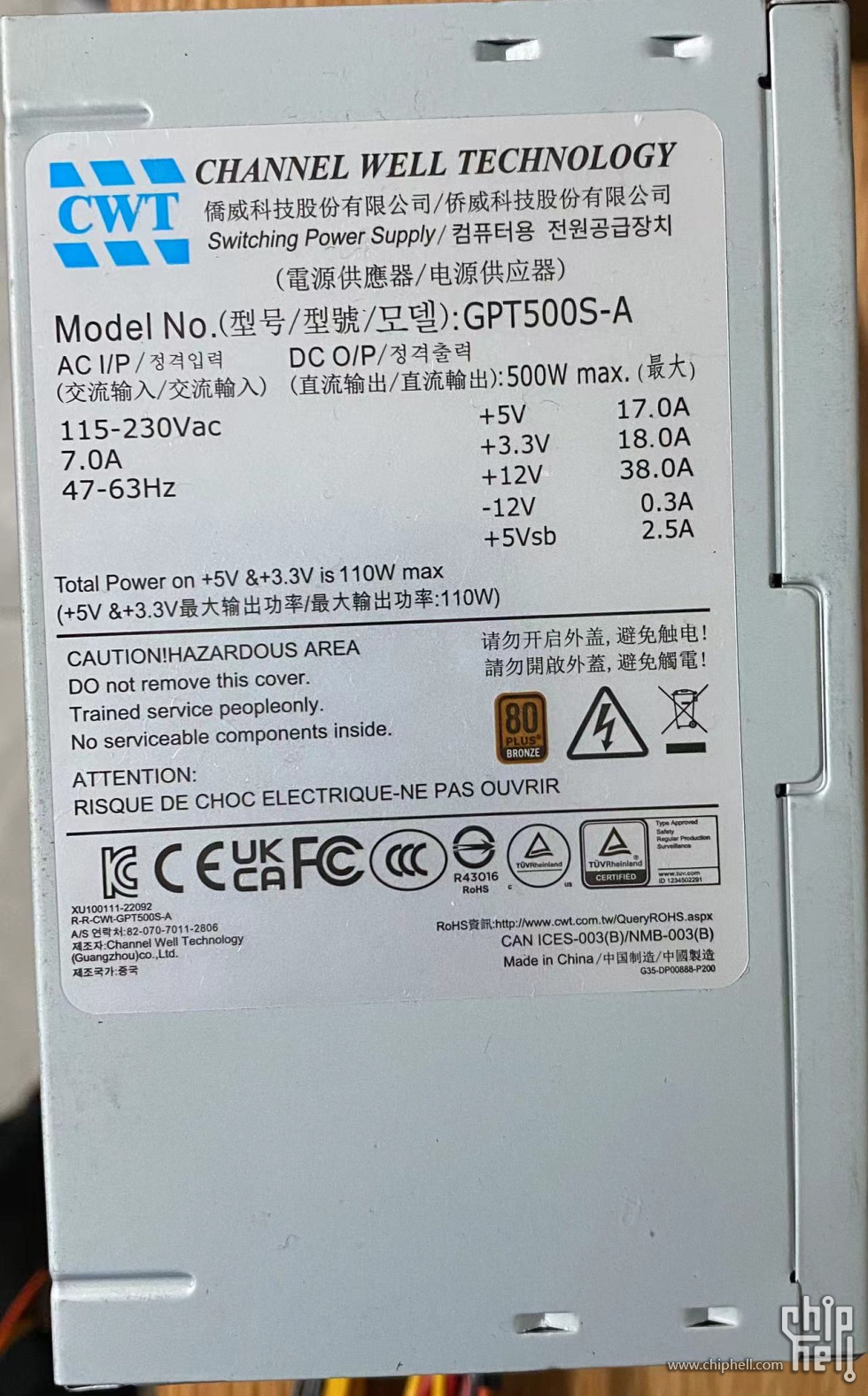

原配的这个电源是侨威的，铭牌如下，我不太了解，有懂行的打好可以科普下。
原配的这个电源是侨威的，铭牌如下，我不太了解，有懂行的打好可以科普下。 ... ... ... ... ... ... ... . ...
为了给机箱内其他部件腾出位置，所以后来拿定的方案是用flex 小1U电源，DC-ATX的方案我不了解，所以没有选。如果能实现完全的电源外置，在散热的选择上就更自由了。
如上图所示，方案就是将ATX电源换为flex电源，通过转接板连接，空出的位置能安一个8cm风扇，风扇再通过转接座外挂两个2.5寸硬盘，空间利用和散热的问题都能解决了。

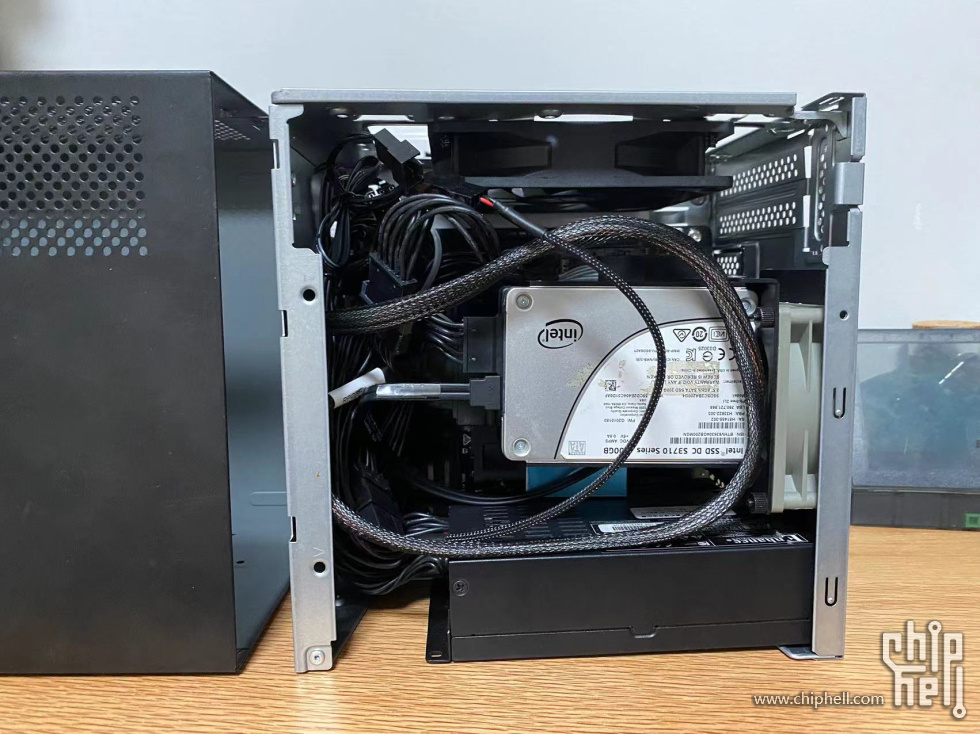

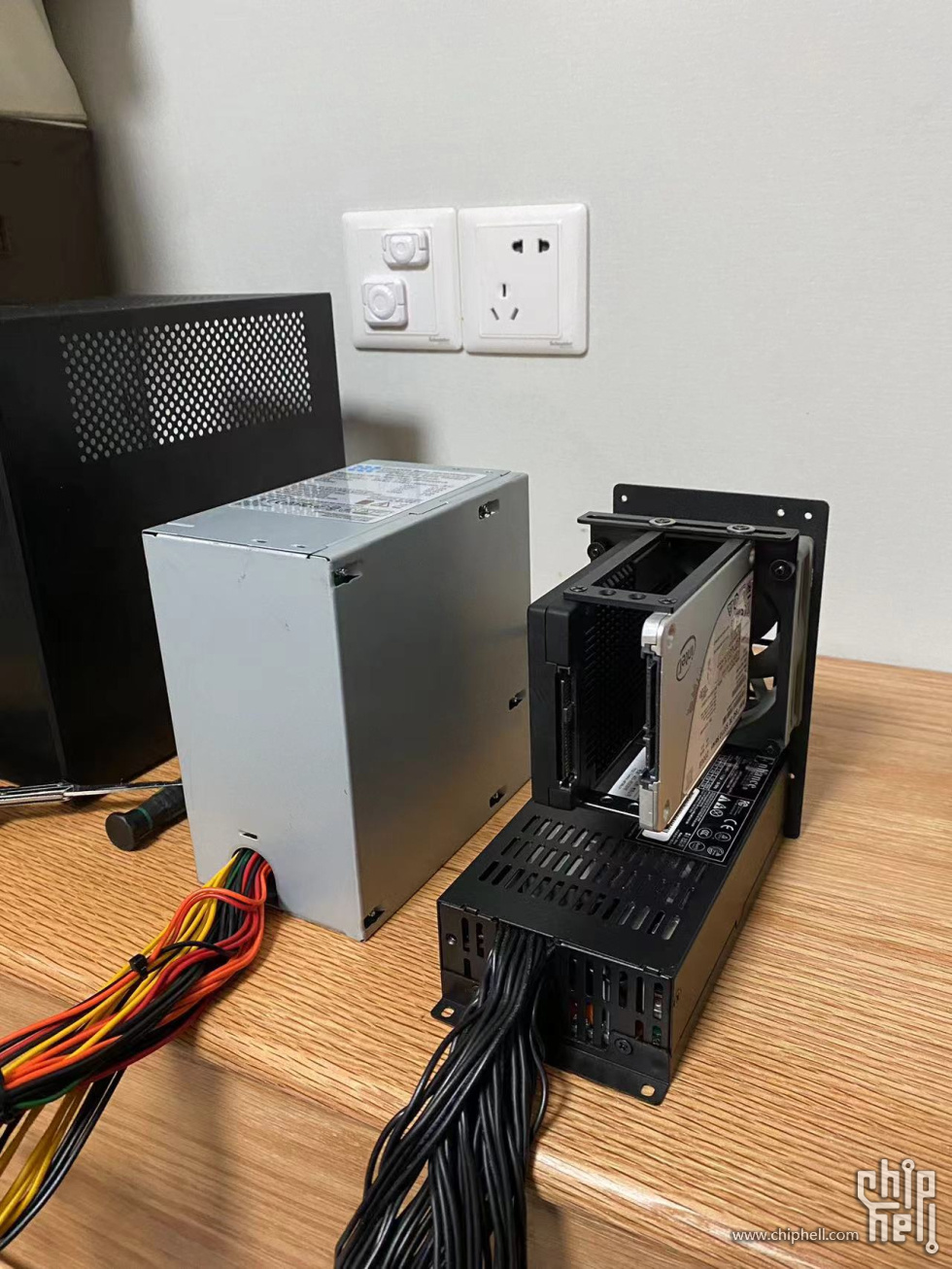

直观对比ATX和整个转接体系的大小。电源选择益衡7650B，没选模组线，主要还是眼不见心不烦，盖上盖子完事。那个风扇上挂2.5寸硬盘的转接座，说起来这东西原来是吊装风扇用的，我倒好，反过来利用风扇吊装硬盘了，不仅空间和走线不愁了，散热也不怕了，除了限制了CPU散热器的高度。

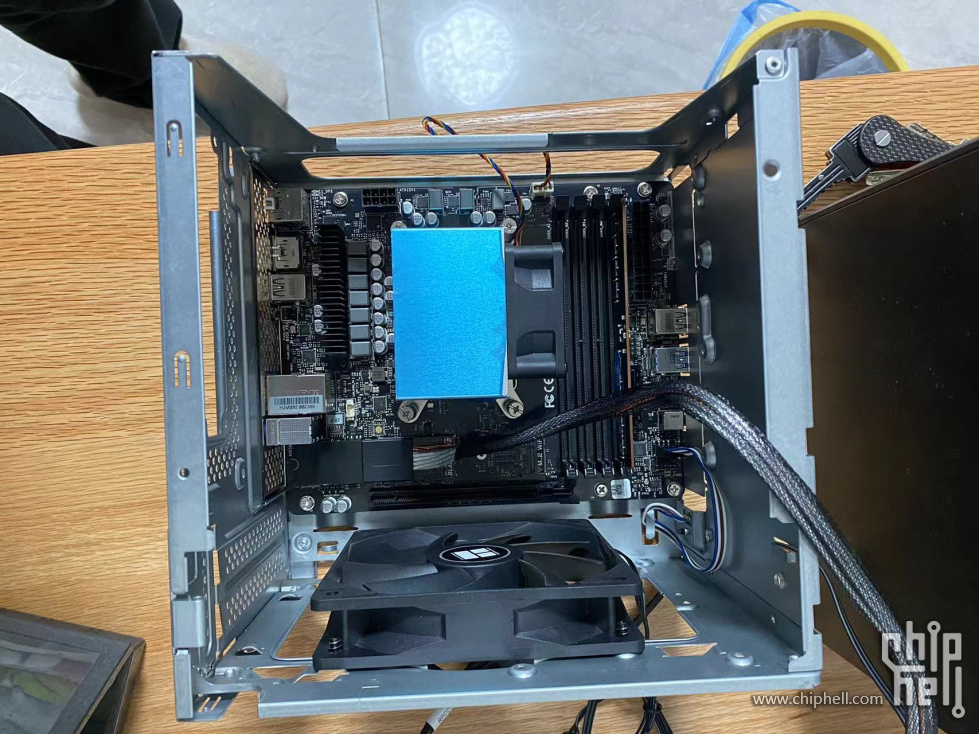

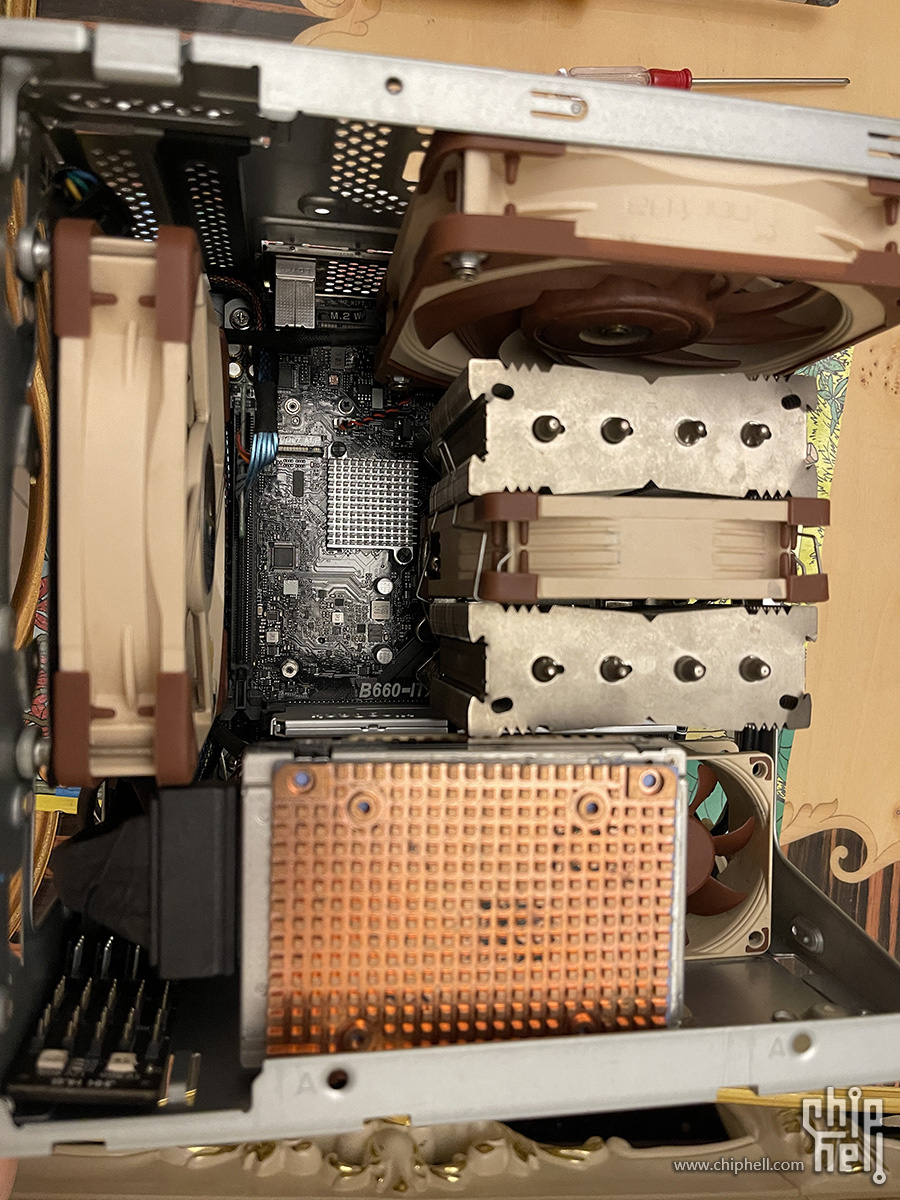

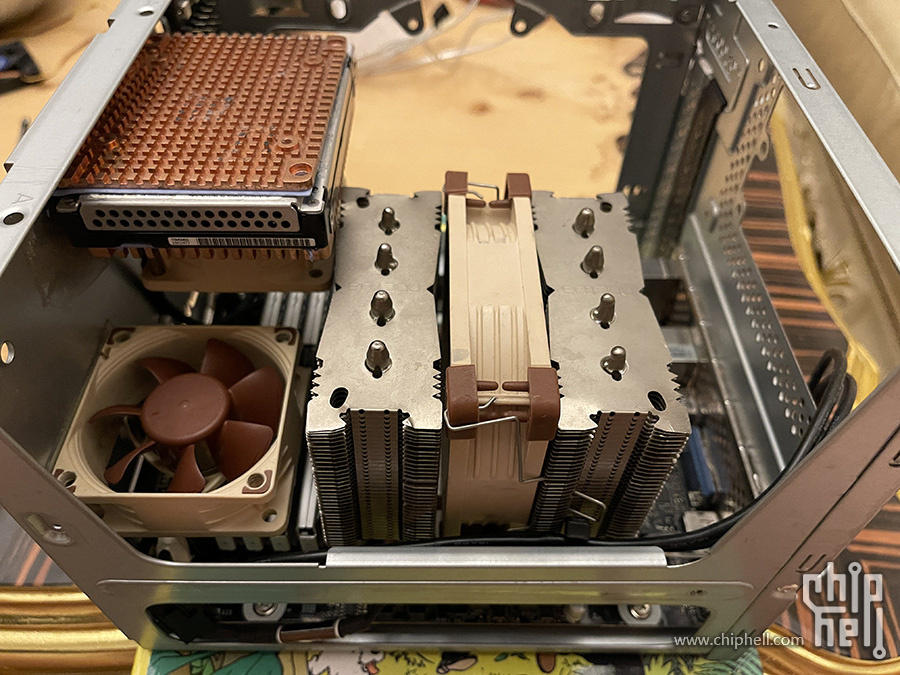

这个方案对CPU的散热器有一定的限制。原配采用下压散热器，CPU顶上杵着一个大电源，不闷罐才怪了。CPU散热器改为侧吹2U 的AM4散热器，其实对散热器的高度倒是没有严格限制，但是对散热器的宽度有限制，如下图所示，这个宽度下flex 电源只剩下大概1mm的空间，太宽就会导致flex 电源都装不下了。当然如果你能找到歪脖子的散热器，整体往PCIE方向偏移，那说不定可行。
因为准备给散热器做一个导风罩，所以保护膜还没撕，不是为了内涵阿肯老师 ... ... ... ... ... ... ... ... ...
U2通过安费诺转接线走M2口，这个没啥好说的
接下来说说背面，背面这个M2 位置就在挖空边上，按理说应该没问题，可是实际装上你就会发现，因为生产精度不够，那个那个圆角会和M2干涉，根本装不上（图见上一个帖子），实际上还得上大锤，魔改一下才能顺利装上。
主板背面
另外背面M2是真的热，我给安了散热片，根本没啥用.也没想出解决方法，但无心插柳柳成荫，在顶上装上机箱风扇后偶然发现这个M2 的温度降低明显，估计是顺带给了主板背面带来了一点点风道。
但是缺点就是装了风扇显卡就装不下了，暂时没啥特别好的想法。
最后再说说这个内存条插槽。这个内存插槽只有单边卡扣应该是为了避免A1和PCIE的卡扣的干涉，但是实际体验上在小机箱里不好装，而且单边卡扣没法像传统内存插槽一样的确认安装到位
这里说个小插曲，当时为了写这个帖子把硬盘和内存拆下，再装上开机就风扇狂转，无显示，键盘不亮，后来联系商家申请了官方的售后，过两天返回来再装机，问题依旧，真是见了鬼了，怎么还没弄好。后来咨询了下我的本科室友，人家干过几年电脑维修。按照先是拔了内存条确认没有蜂鸣器，再后来把内存换了个A2插槽，又有其他事耽误了下，过了一会儿发现风扇转速降低了，感觉要有戏，一看果然有输出了。所以总结下就是：
1.因为没有蜂鸣器，所以都不知道是什么问题
2.硬件自检是在按开机键启动。这里不得不提一下戴尔，手上的NAS是optiplex 5060, 电源通电自动开始检查，其实也没几秒钟， 完毕就自动结束，开机有问题根据灯颜色的次数定位问题，排查起来容易多了。
3.奇怪的内存插槽也增加了我可能安装不到位的风险，狭小的机箱有礼也不容易查看和发力。
4.自检时间非常漫长。我只注意到4根32G要5分钟多，我想我一根32G应该还好，其实时间可一点不少，建议按5分钟的时间进行考虑。

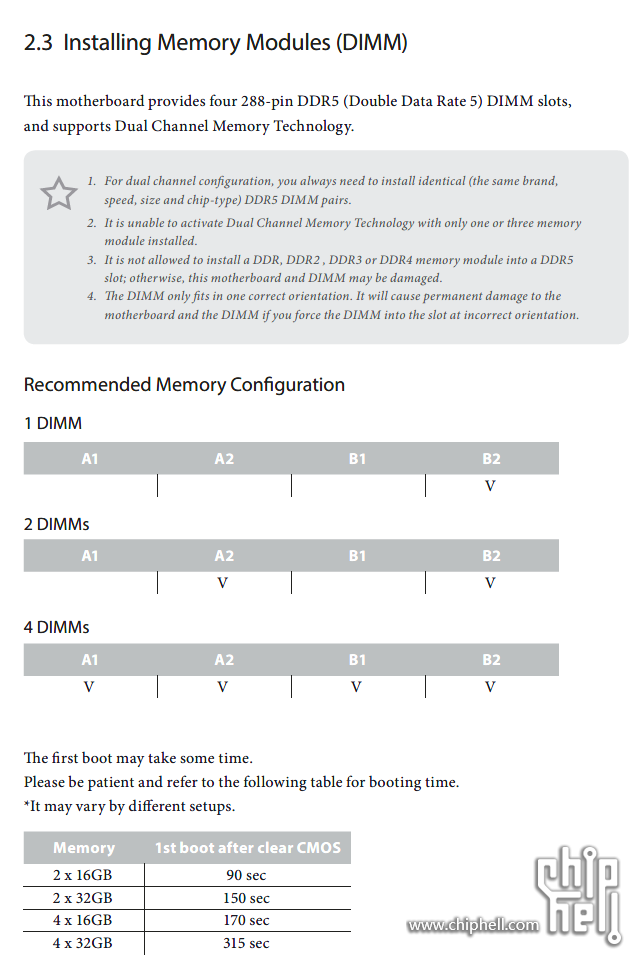

5.另外手册推荐内存顺序是B2，再是A2、再是两个A1/B1, 和其他主板先插1槽的方法也不一样。
最后留下一个问题，这主板正面背面都没有看到纽扣电池在哪里呀，那到底在哪里呢？是不是真没有了呢？
