联想刃系列台式机更换主板注意事项

seoul

前几年购买的刃7000拆卡机，已经陆陆续续开始换机了。如果只想换主板升级，请往下看：

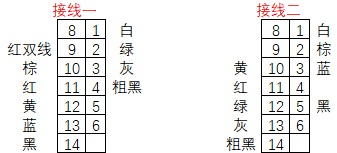

1、前置音频接口已知有两种接线方式

这两种接线方式都可以用网上的联想机箱转接线转接（有可能左右声道反向），但是必须在realtek音频控制面板，启用“禁用前面板检测”，选择输出输入设备类型（耳机麦克风），否则前置音频不起作用。
如果是自己接线的话，参考以下图片：（没有红双线的话，接红线）

2、机箱logo灯的接线方法

游客，如果您要查看本帖隐藏内容请回复

先看拆解图。大家仔细看接头，有发现猫腻吗？联想为了防止机箱被用在第三方主板，不管是机箱还是主板，都做了防改处理，增加迷惑线，修改默认定义等等。
改线的方式有两种：
（1）红黑两条线接到F_PANEL的MSGLED上面（红2黑4）。
优缺点：休眠时logo灯会闪烁。由于供电不足，亮度很低，只能晚上看得见。
（2）购买argb接头，焊上红黑线，接在argb上（5V）
优缺点：亮度正常。但是休眠时不亮
3、机箱开关最简单。接到F_PANEL（主板上有标记）的pwr即可（不分线序）
4、ARGB集线器用不成了，只能拆掉。
我推测，里面只有7条线是有用的，USB5v，d+，d-，gnd，ARGB5v，data，gnd，问题是没办法区分。
区分以后，分成两个插头，usb2.0和argb，应该就能满血复活了。
请有这款主板的大神研究研究
5、cpu散热器报废了，只能9代intelcpu才能用。不好处理
电源要根据你的整机功耗，考虑是否更换（按照额定功率，别听网上的反向虚标啥的）
6、前置USB3.0接口可以直接插，不用改线。
最后，强烈建议：整机更换，不要折腾机箱

z82638275

OEM的机器升级主板太费劲了

偶尔

看下,以前也买了这个

wusuowei88

学习一下

SeAstW

现在在用的就是刃7000P，准备明年直接全部重新换了

VariedValiance

看看是什么定义，居然还有防盗设计

fallible

学习了

lefeixiang82

感谢大佬提供的信息

cuixiang

先收藏

c2h6o

联想机箱的前置面板线一向都是要自己重新定义的，包括灯，按键，音频，USB。
其实品牌机都一样，HP的也是需要的。

wswcx

感谢提供针脚定义

FalChen

14线？是6代7代CPU那些？我现在正在用P320。。。好像我这个就是14线，还想着升级一下。。。。。。

ylw1945

前面偶尔得到一个X58年代的联想工作站机箱，买了一套普通主板转接线，还没来得及试，按理说，那个年代的，应该不受影响吧

Pakwing

感谢提供

lmwa

折腾机箱也可以，就是自己重新买前置面板接线……

七尺大汉

最近才掏了一块2080ti替换之前的1066
默认状态双考插座显示460W左右。
感觉还能再战3年。
话说手上还有一个断了一条腿的华硕AP201，以后换机估摸着也不用再买机箱了。
折腾联想这个机箱的话，主要还是音频和开关机键，USB是通用的，灯光这个，有没有区别不大。
不过啊，机箱又不值钱，建议全换了！！！

zhgnfun

还是别折腾了，之前折腾Z230SFF换主板，转接的费死劲了

robin_zou

联想刃7000用户，感觉还能再战3年

pcboy112

9000k2021的机箱就差logo和ther_hd这2个不知道换板怎么接

感谢楼主解决了logo

cbag

刃7000p用户路过，买回来，换过全部rgb风扇（原装双滚珠AVC底噪很吵），矿难时候买了块联想原厂3070，内存插满刷bios稳3200mhz，加了块2t的长江nvme，加了垃圾FLR全电口万兆，感觉再折腾还主板就很麻烦了，5800目前性能还是能打，玩玩3a都能稳，再往上就不是这垃圾拆卡机能继续上的了

maocai

我觉着买杜邦线自己插就行

end666666

品牌机确实折腾，但是有的品牌机机箱无论是板材厚度还是外观找不到平替，比方说我比较喜欢惠普的GEN8 NAS机箱，还有惠普暗影精灵45L的大机箱

dssauska

我去 故意恶心人啊
不过之前笔记本也有白名单限制 换个网卡都不让

flymop

gbawrc 发表于 2024-12-30 15:50
买这么多转接线的钱，直接换个机箱得了

想省钱的话，直接退线重做插头就行

delightful

本坛也有回复后可见功能吗？以前都不知道

Sagitar2009

品牌机的线很奇怪的，不过我还是改了照常用

chdd

2022年2月初花费5K1购买的刃7000k拆卡机（12700f版本），最新bios停留在了去年3月份，唉，现在早已更换

ouqihang

很多机器前置接口做在主板上，不能换通用主板。

talaying

联想接口，改线最好
