[电脑] 更具性价比的锐龙9000座驾,微星B850刀锋钛主板开箱

[复制链接]
发表于 2025-1-10 22:33 | 显示全部楼层 |阅读模式
DSC09643 拷贝.jpg

随着AMD锐龙9000系列CPU的发布,这一性能强劲、功耗控制出色的处理器系列迅速赢得了市场和消费者的青睐。锐龙9000系列不仅带来了前所未有的性能提升,还满足了玩家以及内容创作者对高性能计算平台的需求。然而,尽管锐龙9000系列CPU备受追捧,但与之首批匹配的高端X870主板价格却较为昂贵,这无疑让不少用户望而却步。随着CES2025的到来,微星适时推出了更具性价比的B850主板,旨在为更多用户提供一款既能充分发挥锐龙9000系列CPU性能,又价格合理的优质主板。本次开箱的就是微星B850系列中的颜值课代表:微星MPG B850 EDGE TI WIFI刀锋 钛。

产品特征


更多详细信息详见:https://www.msi.cn/Motherboard/MPG-B850-EDGE-TI-WIFI

开箱解析

这一代的刀锋钛外包装都采用了全新配色,正面采用银灰色和湖蓝渐变的斜向撞色设计,正面有大幅产品渲染图及型号名称,视觉表达清晰。下方带有“AMD RYZEN 9000 DESKTOP READY"图标、AI PC以及MEG标识,表现这是一款由AI驱动赋能支持9000系列处理器的全新产品。

DSC09639 拷贝.jpg

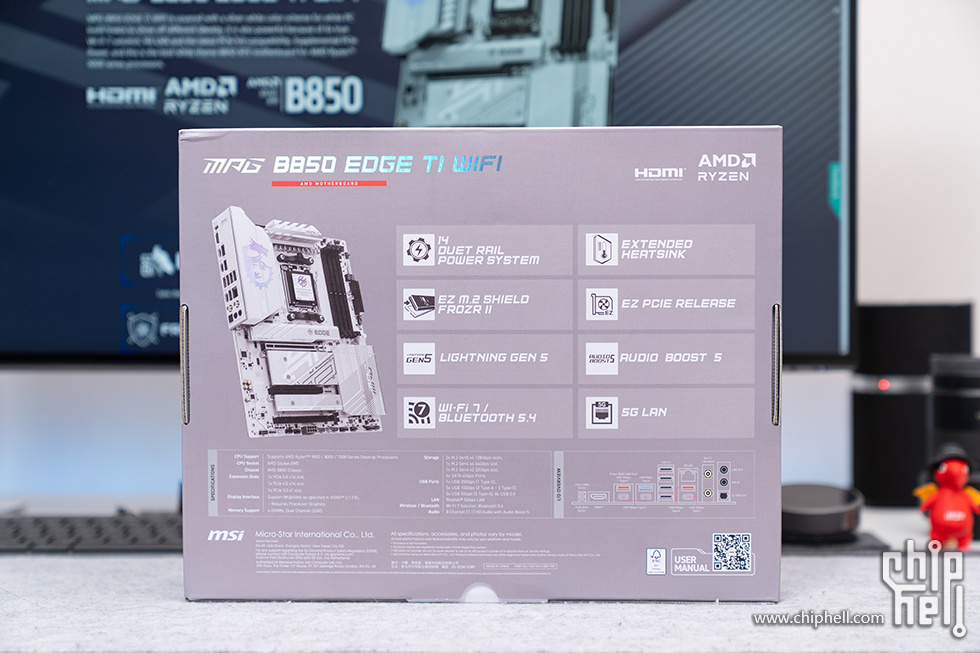

包装背面标注了:14路供电设计、高效散热组件、第2代免工具M.2冰霜铠甲、显卡快拆设计、LIGHTNING GEN 5、AUDIO BOOTS 5、Wi-Fi 7 / 蓝牙5.4、5G 有线网络等主要卖点和主板、接口参数。

DSC09640 拷贝.jpg

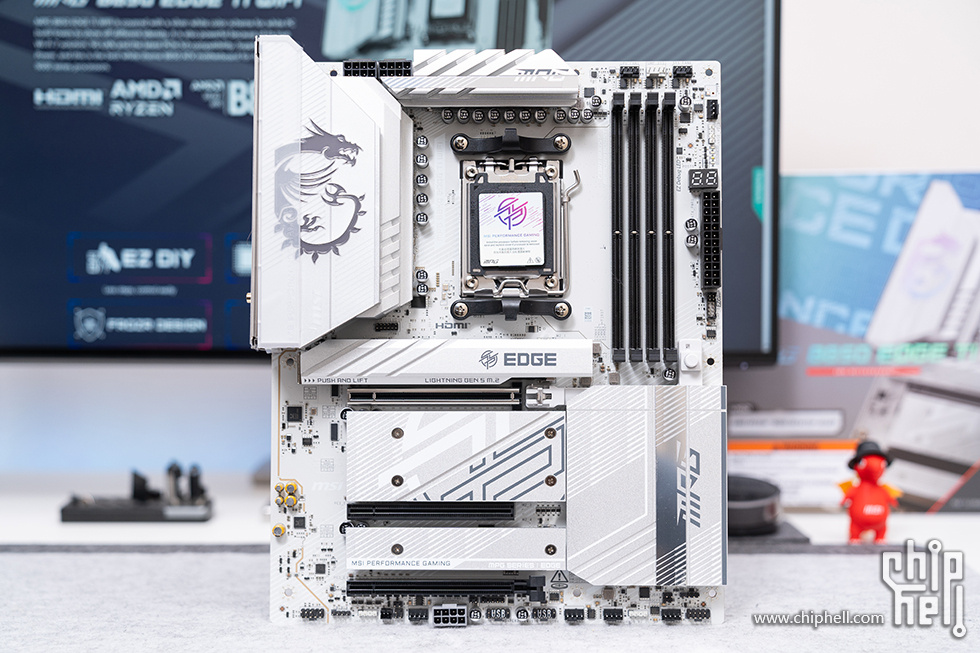

微星 B850 EDGE TI WIFI刀锋 钛主板为标准的ATX板型,基于INTEL B850芯片组,和Z890 EDGE TI WIFI刀锋 钛都采用了全白PCB板,主板的VRM(CPU供电区域),SSD安装位,南桥芯片位置均覆盖了大面积银白色散热装甲,通过磨砂、镜面高亮、斜纹切割纹理、塑料装饰条等多元素及工艺的堆砌,以及MPG LOGO、龙魂标志的相互体现,使得整体外观相对上一代的刀锋 钛主板有了极大的提升。

DSC09673 拷贝.jpg

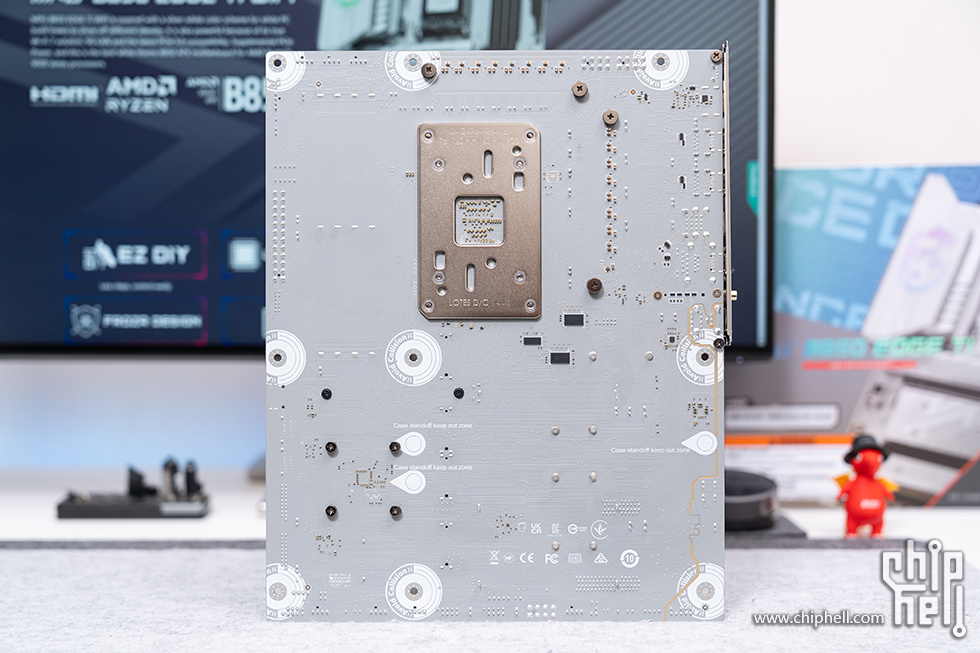

微星 B850 EDGE TI WIFI刀锋 钛主板虽然定位中端,但是在用料是一点不马虎,采用8层服务器级别PCB制程,主机板电路区域清楚标示机壳螺丝锁点须避开的位置,让此区域净空,最大限度保证了整体的电气性能。

DSC09674 拷贝.jpg

微星 B850 EDGE TI WIFI刀锋 钛主板的VRM散热片上层增加了半透明的磨砂面板装饰,半镜面半磨砂的设计的MPG LOGO和带有RGB等效的龙魂标志增加了辨识度。VRM散热片采用多层叠加开槽处理方式,可以增大散热面积,底部辅以7W/mk的高效能导热贴,大幅提升散热效果。

DSC09647 拷贝.jpg

DSC09666 拷贝.jpg

微星 B850 EDGE TI WIFI刀锋 钛主板采用14+2+1 80A Dr.MOS供电方案,PWM主控芯片来自MPS 的MP2857,14相VCORE+2相VSOC均采用MPS的MP8767,MP2857 以 7 + 2 模式并联控制 14 组 Vcore 和直连控制 2 组 Vsoc。外围供电一相来自Alpha & Omega,型号为BR00。提供双8pin电源接口,充分满足AMD 9000系列处理器的功耗需求。

DSC09671 拷贝 2.jpg

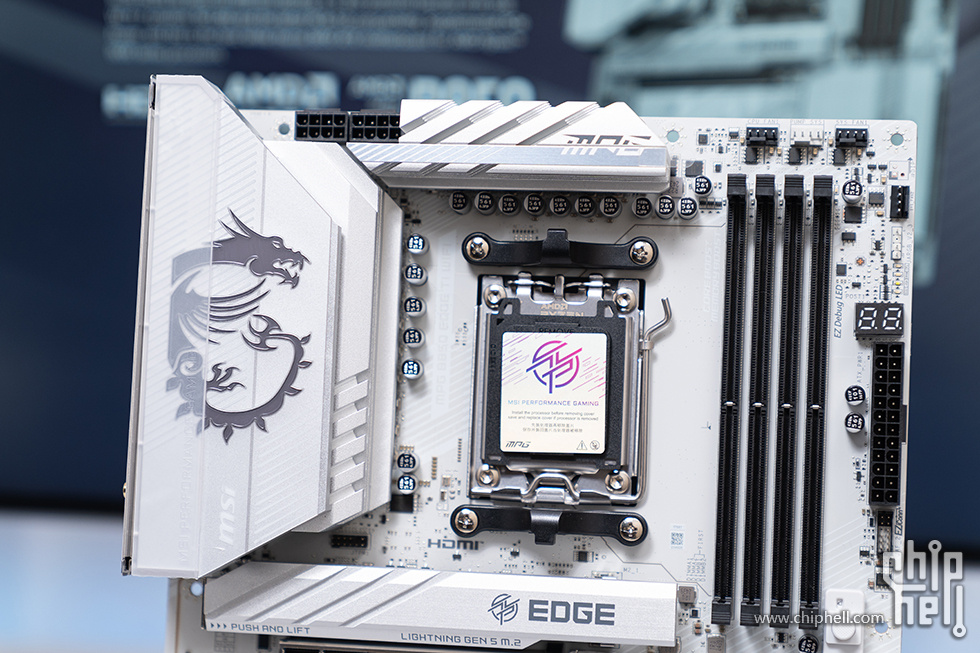

微星 B850 EDGE TI WIFI刀锋 钛主板依旧采用了AM5接口,兼容7000系、8000系、9000系三代CPU。由于不再受 ASM4242 USB4 控制器所限,CPU PCIE 通道得到完全释放。LGA 1718 AM5 CPU 插座包含 4 个 USB3 10 Gbps 的连接,以及共 28 组 GEN5 通道 (24 组可用) 的针脚。

DSC09650 拷贝.jpg

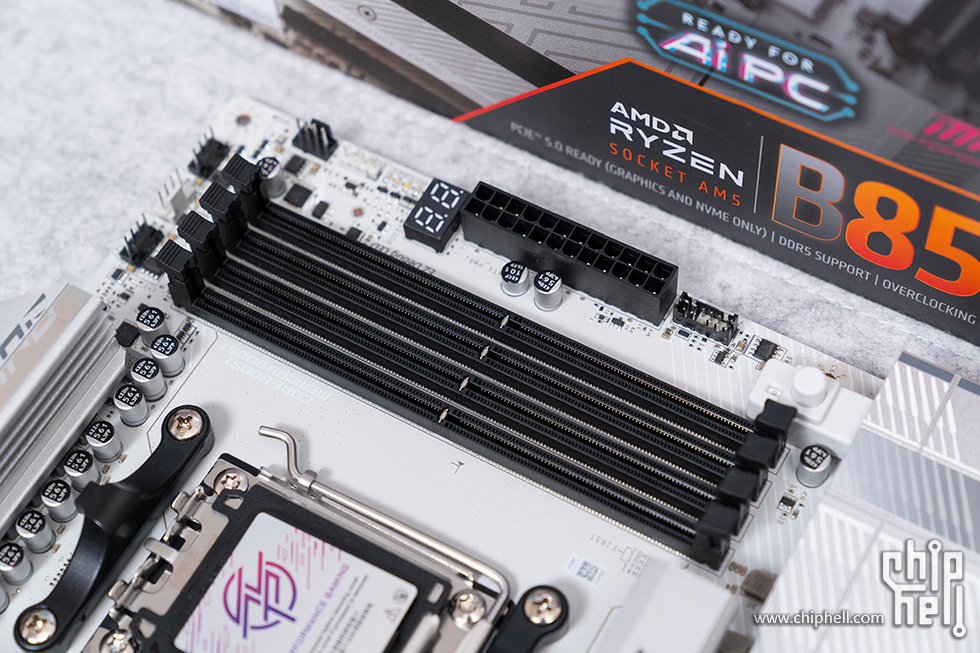

内存方面,具备4个DDR5 DIMM插槽,可支持最大256 GB (单一插槽支持64 GB容量),最高支持 8400 MT/s 速率,支持 AMD EXPO 一键超频技术。

DSC09651 拷贝.jpg

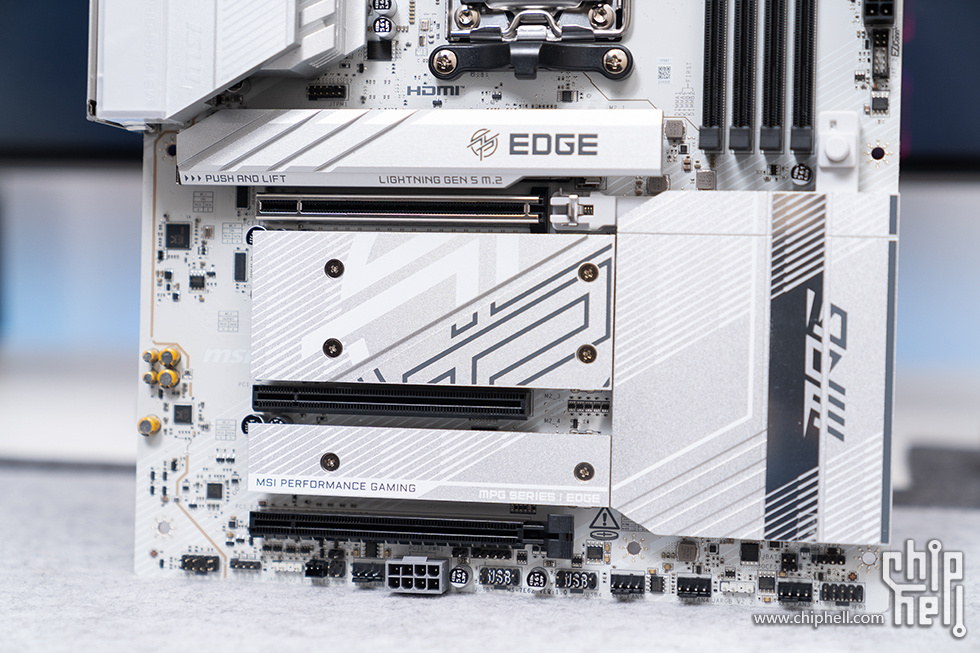

扩展方面提供了三条全长的PCIe x16插槽,第一条为CPU直连的PCIe 5.0 x16插槽,并做了金属装甲加固;其他两条均来自芯片组,第二条支持PCIe 3.0×1运行规格,第三条支持PCIe 4.0 x4运行规格。

DSC09648 拷贝.jpg

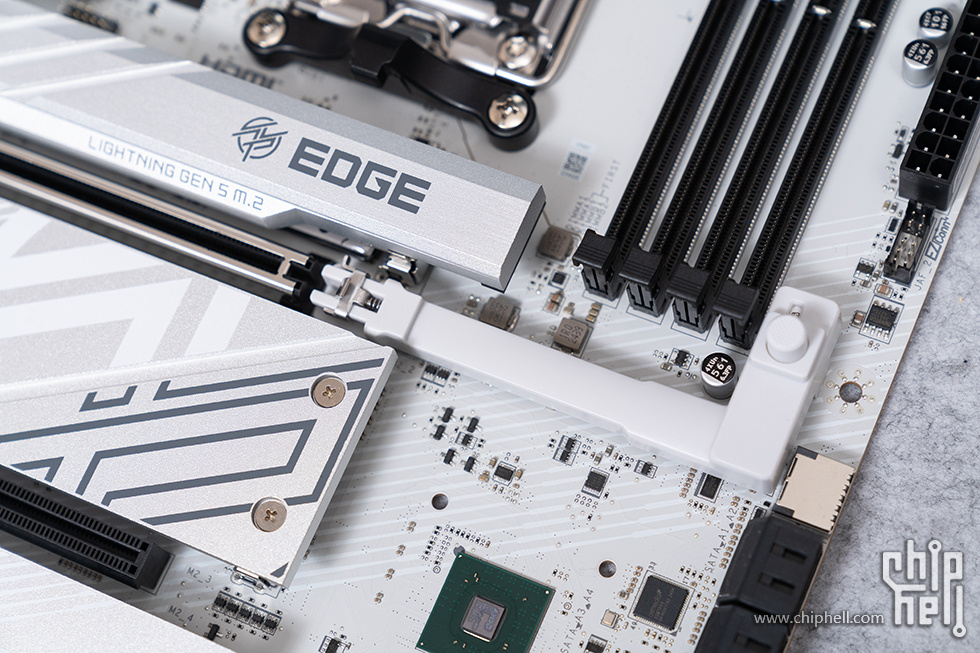

第一条PCI-E插槽采用了全新的显卡易拆按键结构,内置弹簧结构,只需轻按一下就可以解锁显卡锁扣,按钮右侧还带有指示图标小窗,可以清晰看到卡扣的状态。

DSC09659 拷贝.jpg

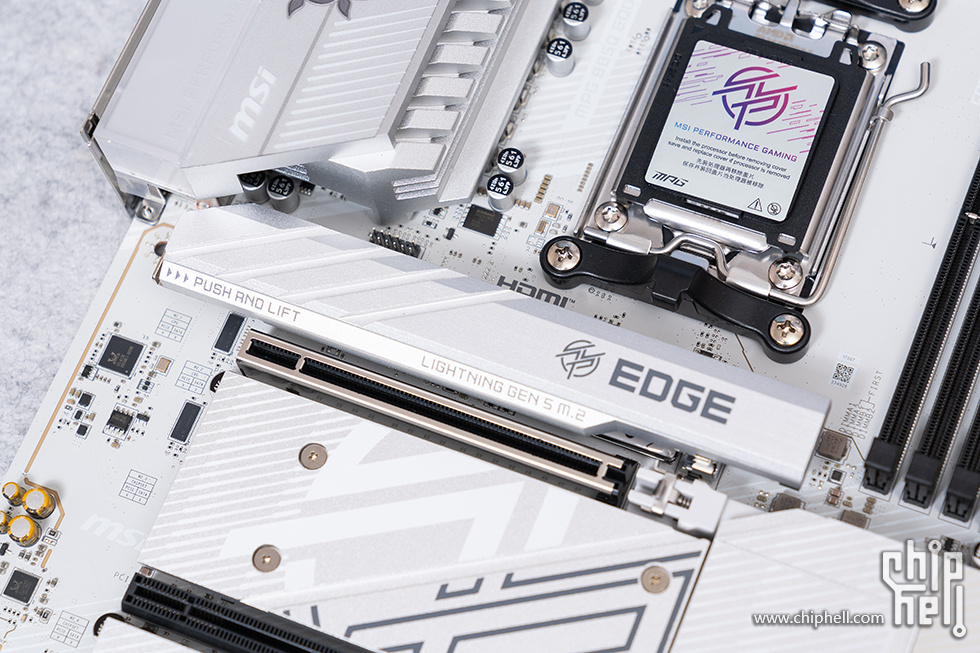

存储方面,提供了4个M.2盘位,其中M.2_1基于CPU直连的PCIe 5.0×4通道,支持2280/2260/22210规格,配备了独立的M.2 Shield Frozr 快拆散热装甲,并在底部辅以加长散热片,满足PCIe 5.0 SSD散热需求。

DSC09652 拷贝.jpg

M.2_2同样是基于CPU直连的PCIe 5.0×4通道,但是和PCIe 5.0×16的显卡插槽共享带宽,M.2_3、M.2_4基于芯片组,一个支持PCIe 4.0 x4模式,一个支持PCIe 4.0 x2。三个槽位均支持2280/2260规格,都配有冰霜散热装甲。

DSC09653 拷贝.jpg

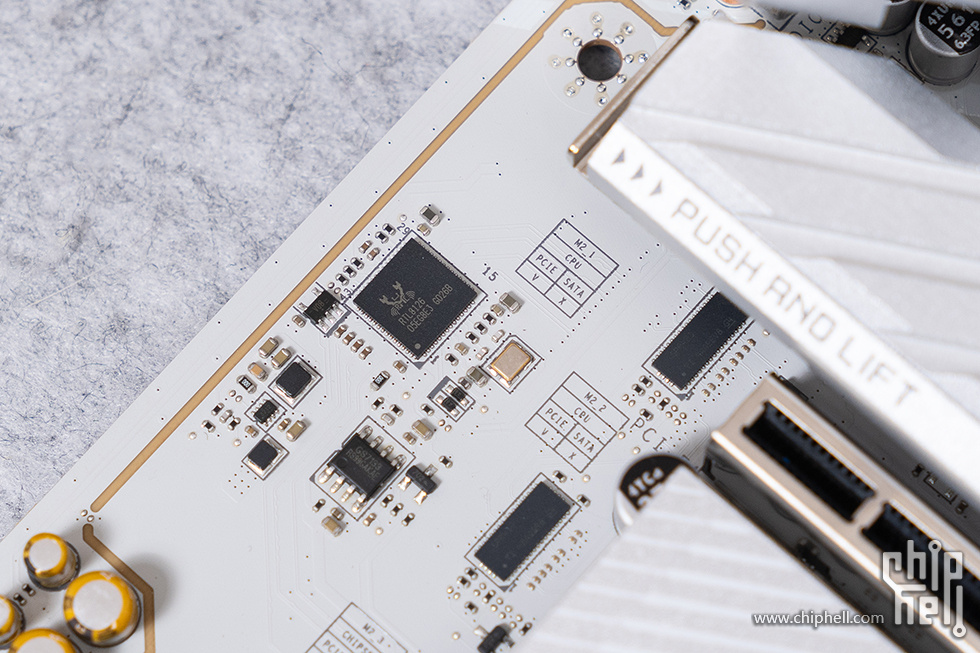

B850芯片组,提供 12 组 PCIE 通道,当中有 8 组 GEN4 独立通道和 4 组 GEN3 / SATA 通道;USB 方面则提供 6 个 10 Gbps 和 6 个 USB 2.0。

DSC09661 拷贝.jpg

网络方面,集5G LAN和全速Wi-Fi 7于一体,WIFI 7 无线网卡依旧是标配高通的QCNCM865 芯片,理论峰值速率能达到5.8Gbps,频宽可达320MHz,支持4096-QAM,蓝牙版本为5.4。

DSC09658 拷贝.jpg

DSC09670 拷贝.jpg

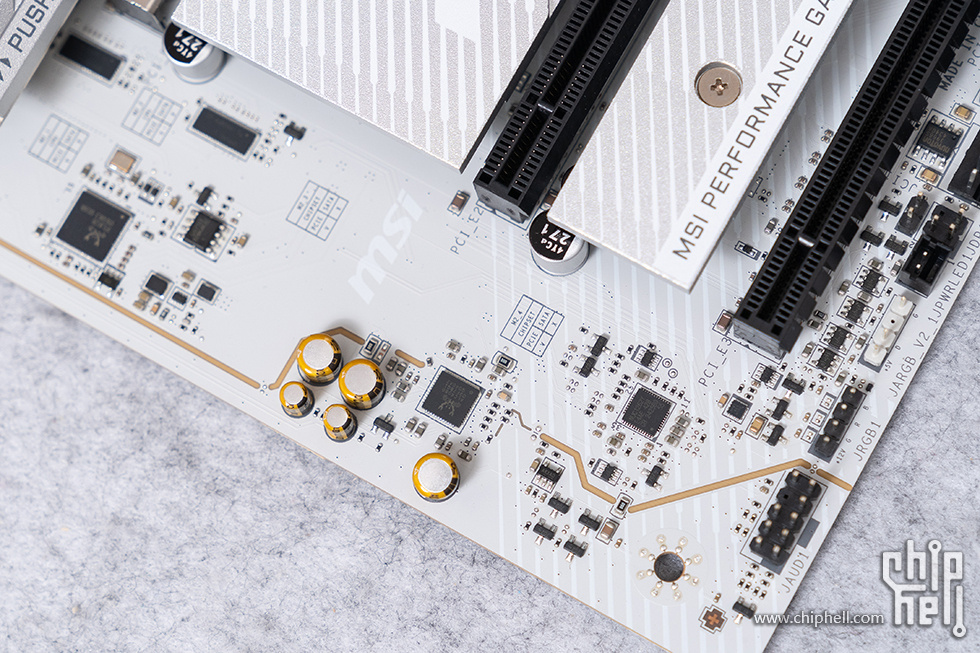

音频方面,在主板的左下角设计了音频线路独立区域,REALTEK ALC4080 AUDIO CODEC 音效编码译码处理器,搭配 5 颗音效电容,支持7.1 通道高性能音频以及S/PDIF输出。

DSC09657 拷贝.jpg

接口方面,在主板的右上角周边提供了CPU_FAN接口、水泵供电接口(白色)、PWM风扇供电接口、DEBUG灯。24PIN主板供电口边上还带有JAF_2接口,旁边标有“EZ Conn”的标识,可接入配件中的风扇PWM供电灯光USB三合一扩展线。

DSC09654 拷贝.jpg

DSC09655 拷贝.jpg

侧面的4组SATA 6Gbps接口、2组前置USB 5Gbps Type-A和 1个USB Type-C 20Gbps(支持27W PD快充)均做了90°横置设计。

DSC09663 拷贝.jpg

主板的底部配置了丰富的接口,1个音频接口、2组AGRB接口,4组4Pin PWM风扇接口、1个独立的8Pin PCIE_PWR1接口(为下一代50系高端显卡提供额外供电支持)、JFP1前置面板控制接口、JARGB ARGB灯效控制接口和2组USB2.0接口。

DSC09656 拷贝.jpg

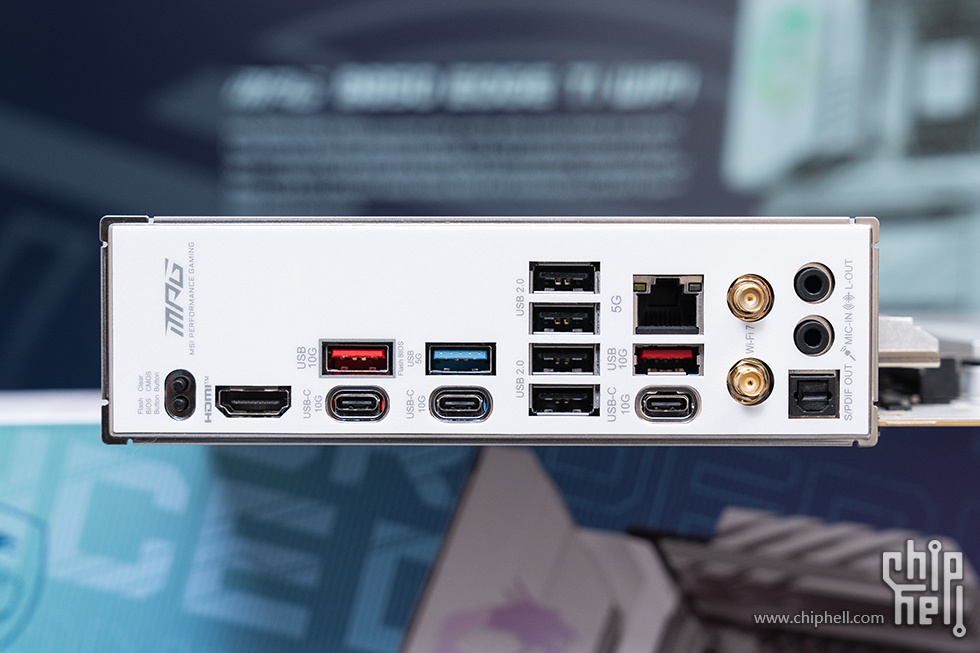

后置I/O区域采用了白色一体式I/O背板,提供了Clear CMOS按钮、Flash BIOS按钮、HDMI 2.1、3*USB Type-C 10Gbps、2*USB Type-A 10Gbps、2*USB Type-A 5Gbps、1*USB 2.0、5G有线LAN、Wi-Fi 7天线接口以及带S/PDIF输出的音频接口。

DSC09664 拷贝.jpg

配件方面,随机附带 1个白色的WiFi 7鲨鱼鳍天线、1条ARGB转接线、1条风扇PWM供电灯光USB三合一扩展线、1条前置面板接针延长线3个M.2螺柱、1个EZ M.2 Clip II 扳手,1份快速安装指南、1份关于欧盟规管的文件和1张微星信仰标签贴纸。

DSC09676 拷贝.jpg

以上就是微星 B850 EDGE TI WIFI刀锋 钛主板开箱全部内容,更多装机展示及性能实测内容敬请期待!

DSC09646 拷贝.jpg

评分

参与人数 2邪恶指数 +20 收起 理由
TernenceS + 10
hudizhoutube + 10

查看全部评分

发表于 2025-1-10 22:57 | 显示全部楼层
白色好看~~~

评分

参与人数 1邪恶指数 +5 收起 理由
tommylin + 5

查看全部评分

 楼主| 发表于 2025-1-10 23:21 | 显示全部楼层

白刀锋一如既往的好看
发表于 2025-1-10 23:38 | 显示全部楼层
有什么时候上架的小道消息吗?过年前想把主板换成这个
发表于 2025-1-11 15:35 | 显示全部楼层
感谢分享!~
发表于 2025-1-12 19:11 | 显示全部楼层
24PIN主板供电口边上还带有JAF_2接口,旁边标有“EZ Conn”的标识,可接入配件中的风扇PWM供电灯光USB三合一扩展线。


这个设计真的好评。
要是水冷厂商也能跟进,把线材做成多合一就更好了,装机理线也会容易得多
