补齐最后一块拼图，ROG STRIX B860-F首发评测&装机分享

含笑三不沾

一、前言
早在6号的时候，Intel解禁了B860主板的外观图赏部分，三哥也在第一时间为大家带来了ROG STRIX B860-F GAMING WIFI主板的开箱分享。今天，Intel终于解禁了B860主板的性能测试部分，想必各位小伙伴早就按耐不住了吧，今天就让三哥为大家带来ROG STRIX B860-F GAMING WIFI主板的性能测试，同时也会利用这张主板打造一台高性能海景房主机，下面就将折腾及体验情况分享给大家吧。



二、开箱介绍
主板的外包装依然采用了帅气经典的ROG红黑配色，正面印着主板的效果图，看起来醒目直观，科技感十足。

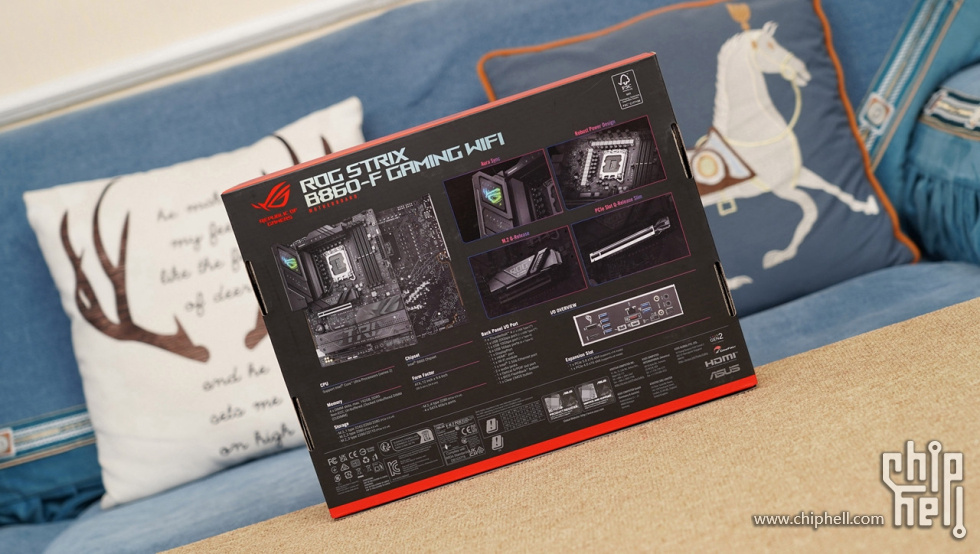

背面一览。


主板提供的附件非常丰富。

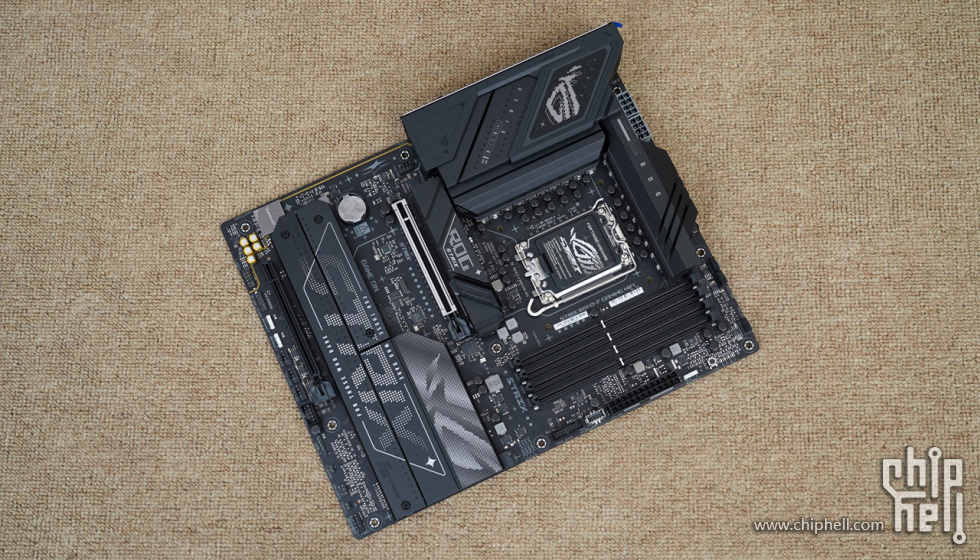

主板采用了和前作一脉相承的外观风格，但由于强化了用料，增大了散热装甲的面积，所以整体视觉效果更强。


主板采用大面积VRM散热装甲阵列设计，散热效果更强，同时散热装甲上设有RGB LOGO，通电后信仰值拉满。
同时主板的CPU供电接口也升级为8+8pin，配合ProCool高强度实心设计，供电能力更强。

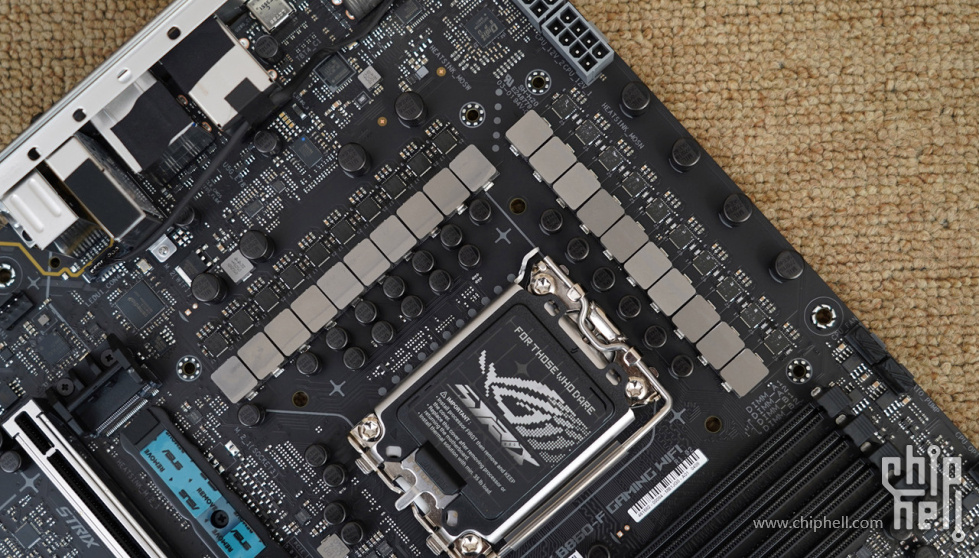

CPU供电升级到16+1+2+1供电模组，MOSFET也升级为80A的管子，这供电能力，都能和一些高端Z890主板掰掰手腕了。

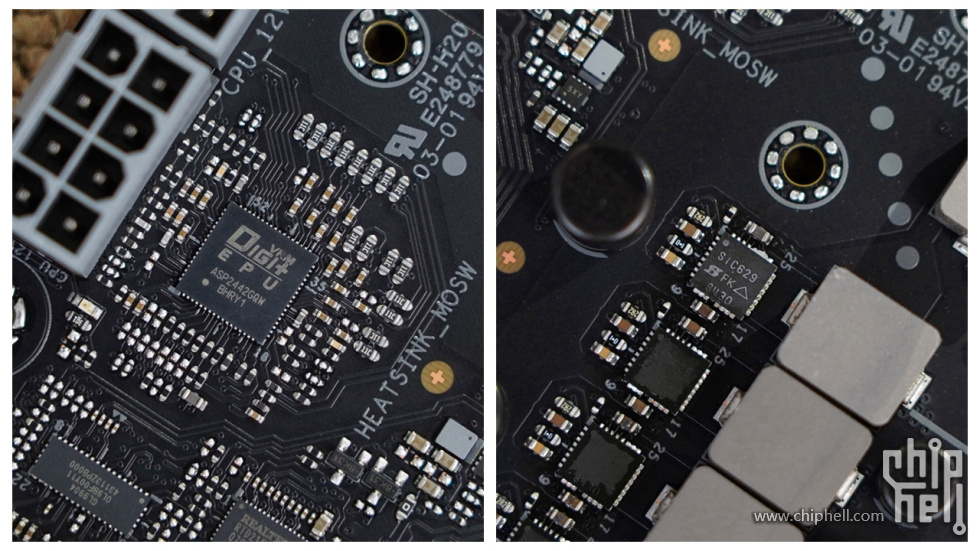

供电原件特写，其中PWM升级为DIGI+ EPU ASP2442数字控制芯片，Dr.MOS升级为威世SIC629。

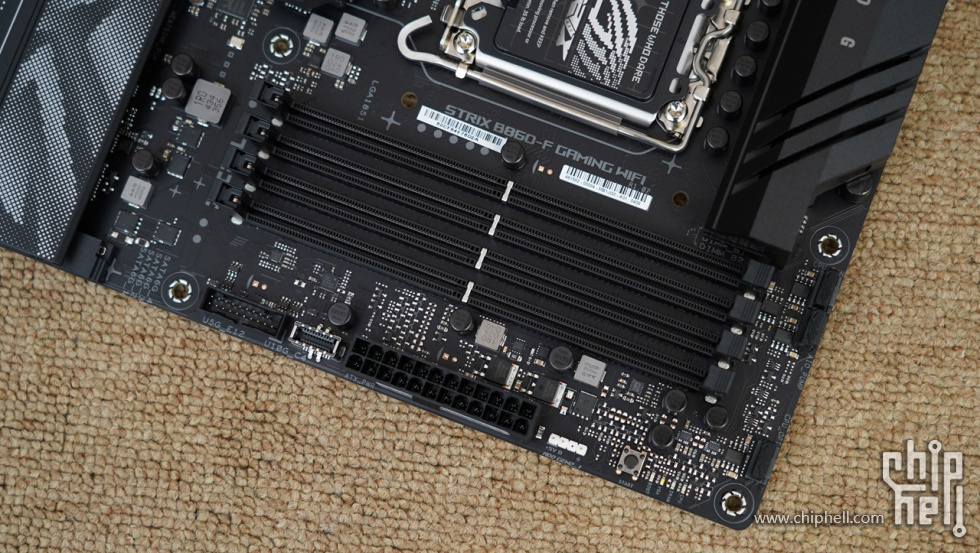

主板标配了四条DDR5内存插槽，最高频率可支持到9066MHz+（OC），这一点相较上一代的B760主板有了长足的进步。
在内存插槽下方，主板提供了1组USB 5Gbps接口和1个采用金属加固设计的USB 10Gbps Type-C接口；主板还提供了1个5V RGB接针和1个开机按钮。

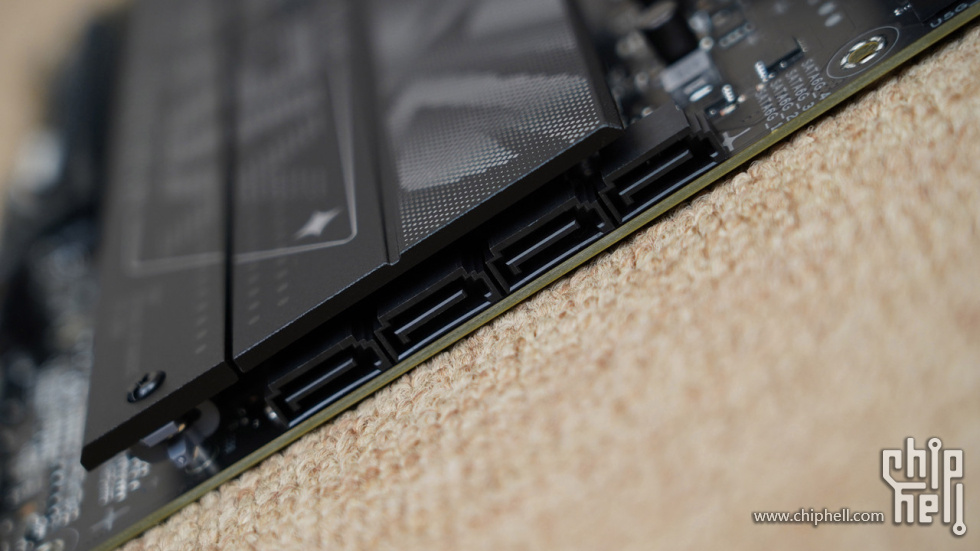

主板提供了4个单层排列的卧式SATA 6Gbps接口。

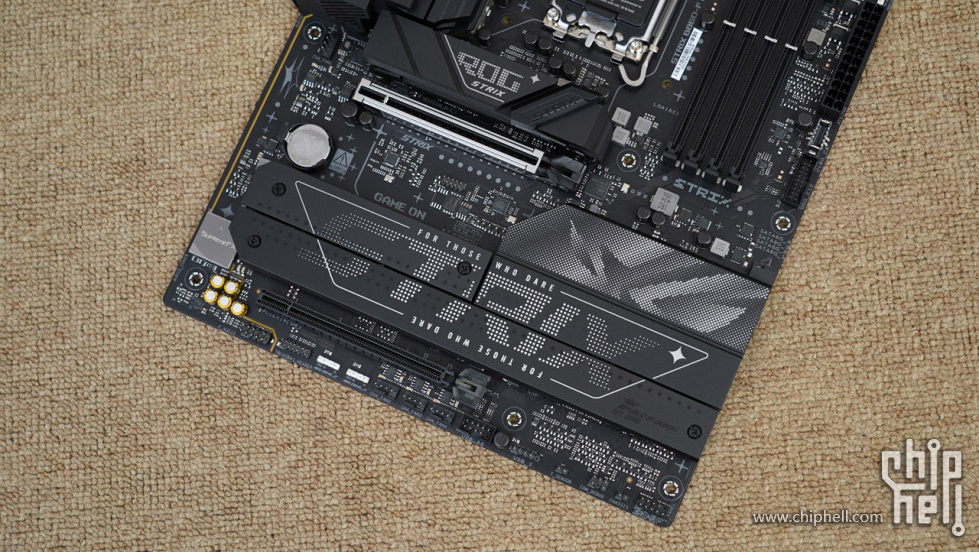

主板的下半部分也被大面积的散热铠甲所覆盖，视觉效果拉满。M.2散热片也照顾到了每个插槽，大大保障了SSD的散热效果。


接口方面，主板提供了1条采用高强度设计的PCIe 5.0 ×16显卡插槽，在最下方还提供了1条PCIe 4.0 ×4插槽。
主板对于目前很少用到的PCIe 4.0 ×1接口进行了优化，并将其增加到了M.2接口上，这样一来，主板标配的M.2插槽就达到了4条，其中第1条为PCIe 5.0×4接口，剩余3条均为PCIe 4.0×4接口。

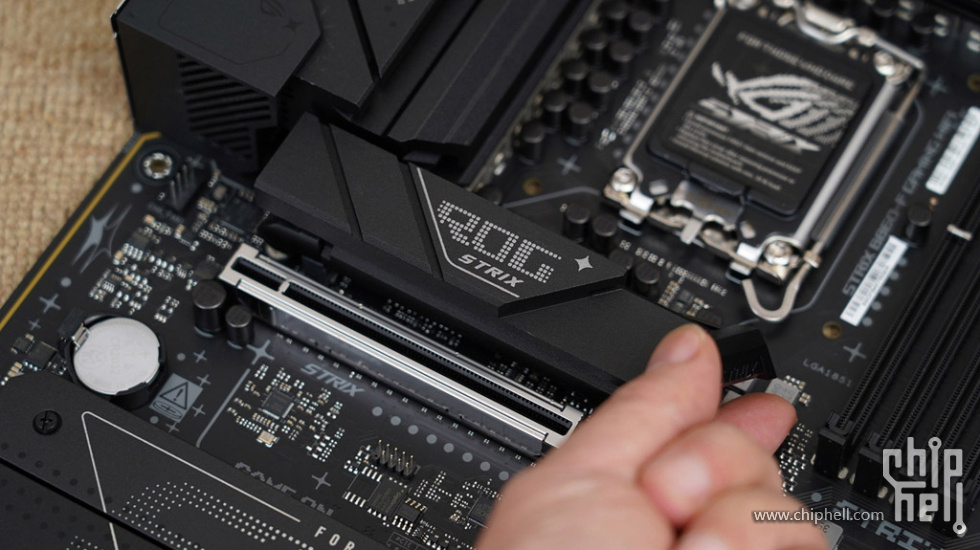

主板的显卡易拆装设计也有所升级，玩家拆卸显卡时，无需任何辅助工具，直接从显卡挡板侧就能拔下显卡。


主板的第一条M.2散热片也升级了最新的易拆设计，玩家只需往外一扒拉这个金属扣子，就能拆下散热片。

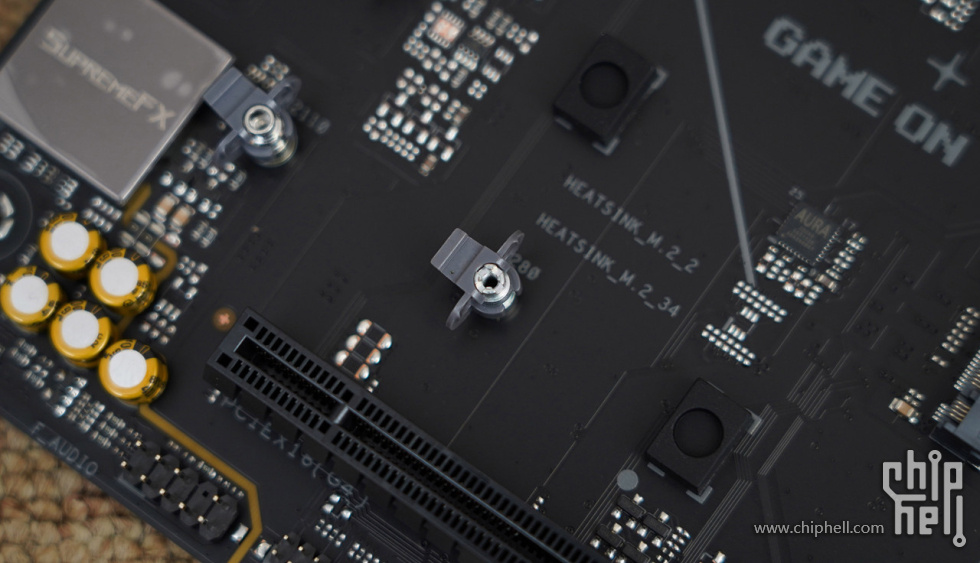

M.2插槽也升级为最新的便捷式卡扣，拆装都非常方便。

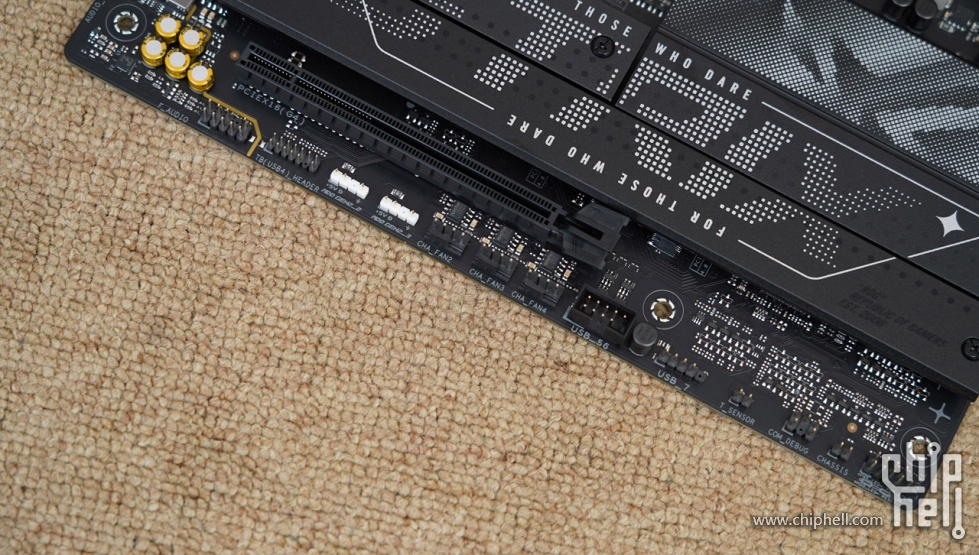

主板底部也设置了大量接口、接针，如雷电4接针、5V RGB接针、风扇接针及其他前置接口等。


主板配置旗舰级的Realtek ALC 4080音频芯片，配合音频防护线和高品质音频电容设计，能够大大提高玩家的听音体检。


主板采用了Intel 2.5Gb有线网卡+MT7925 WIFI 7无线网卡的双网卡配置，这能够进一步提升玩家的网络体验，降低延迟，助力玩家在电竞游戏中大杀四方。

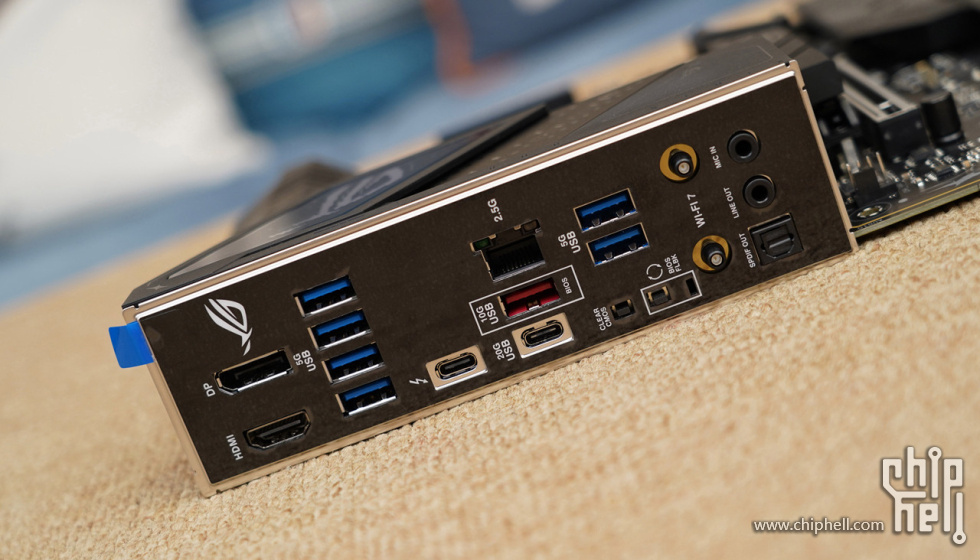

主板的I/O接口相较前作有不少升级，如增加了1个雷电4接口，将WIFI 7天线升级为易拆设计，拆装都更加方便。
其他接口也都配置充足，如DP接口、HDMI接口、USB 5Gbps接口、USB 10Gbps接口、USB 20Gbps Type-C等接口都应有尽有；上一代的优秀设计，如CLEAR CMOS、BIOS FLBK之类的接口也都保留了下来。


主板的做工也有所增强，如PCB层数升级为8层，直接和上一代的Z系高端主板看齐。


三、性能测试
下面进行大家最为关心的性能测试部分，先介绍下主板的BIOS吧。
ROG STRIX B860-F GAMING WIFI的BIOS延续了ROG系列的黑红配色风格，默认界面依然是EZ Mode，目前EZ Mode基本能实现大多数玩家所需要的功能，如内存X.M.P功能的开启、QFan曲线调整、磁盘启动项设置、AURA灯效设置及ReSize BAR开关等，这种设置，大大减小了小白玩家的操作难度，充满了人性化和智能化。

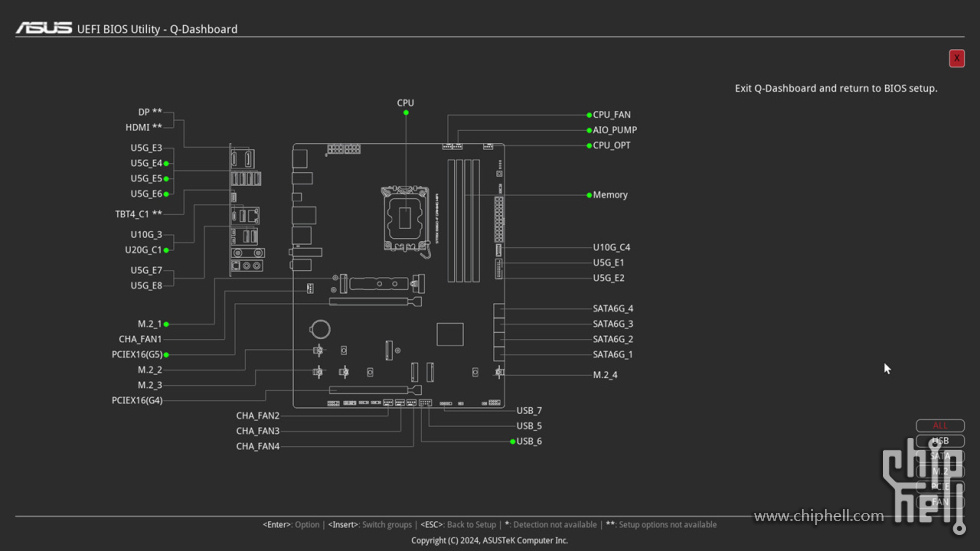

EZ Mode还内置了BIOS便捷仪表盘功能（Q-Dashboard），玩家进入后可以非常直观的看到各个设备和接口的工作情况。

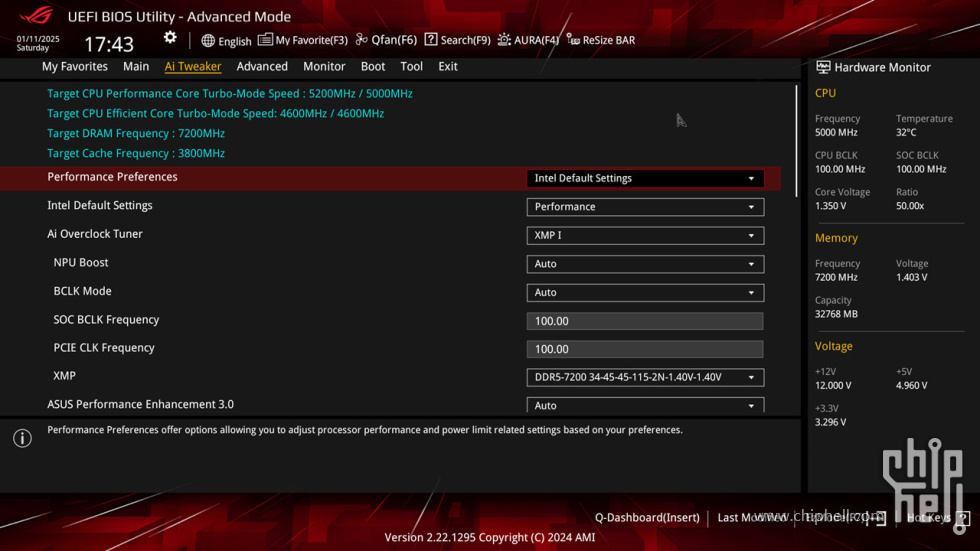

进阶模式则是高阶玩家的天堂，诸如CPU超频、内存超频等操作都可以在这里实现。

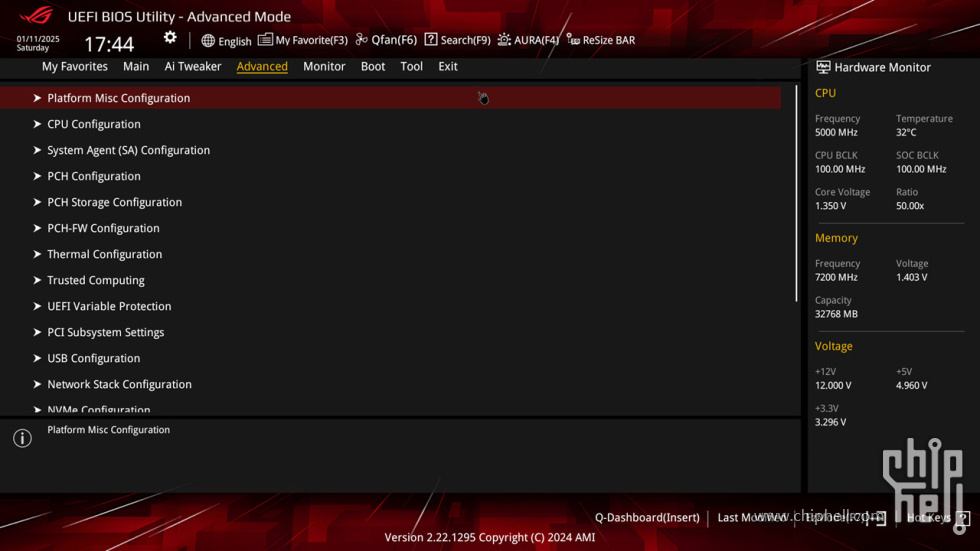

Advanced大项一览。


Tool大项一览。


下面开始测试，可以看出，CPU-Z软件已经正确识别出了CPU、主板和内存等主要配件的信息。


CPU-Z基准测试，从测试结果来看，Intel Ultra 5 245KF的多核性能优于上一代的14600K，但单核性能劣于对方。


7-ZIP压缩、解压缩基准测试，该测试比较吃内存效能，从测试结果来看，这一代CPU的内存效能受限于延迟，确实比不过上一代。


CINEBENCH R23基准测试，在该测试中，Intel Ultra 5 245KF无论单核性能还是多核性能，都是优于上一代的14600KF的。


CINEBENCH 2024基准测试，在该测试中，Intel Ultra 5 245KF的单核性能和多核性能均优于上一代的14600KF。


AIDA64缓存&内存基准测试。

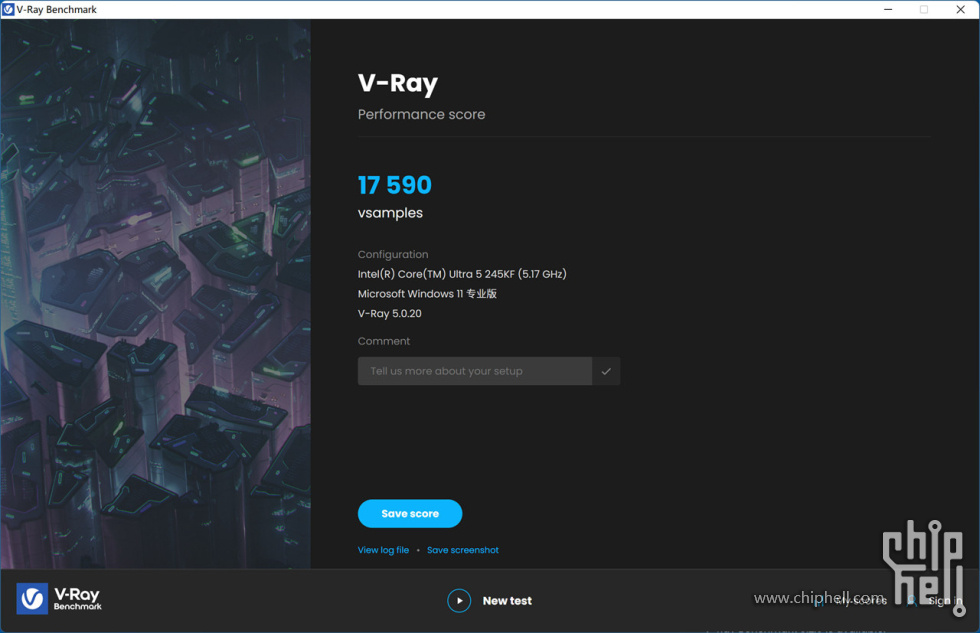

V-Ray CPU渲染基准测试。


下面进行图形及游戏性能测试。
3Dmark Fire Strike基准测试。

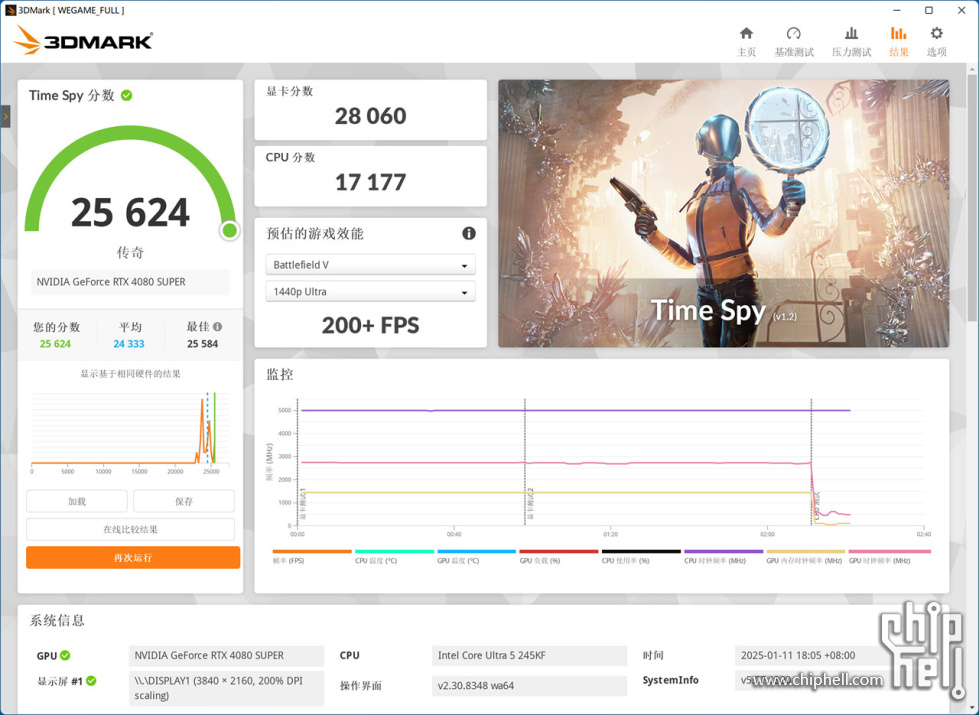

3Dmark Time Spy基准测试。

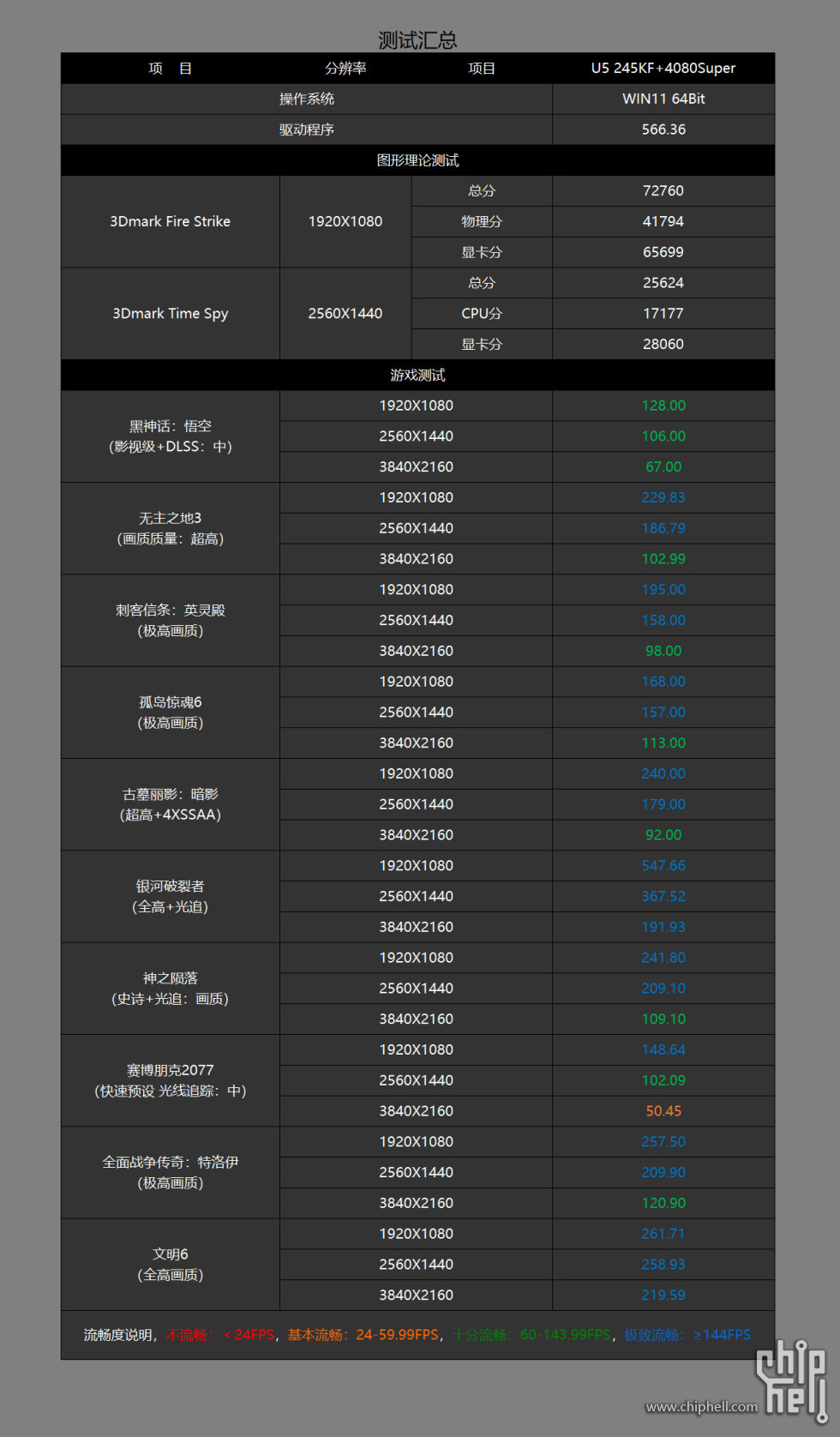

游戏测试汇总。

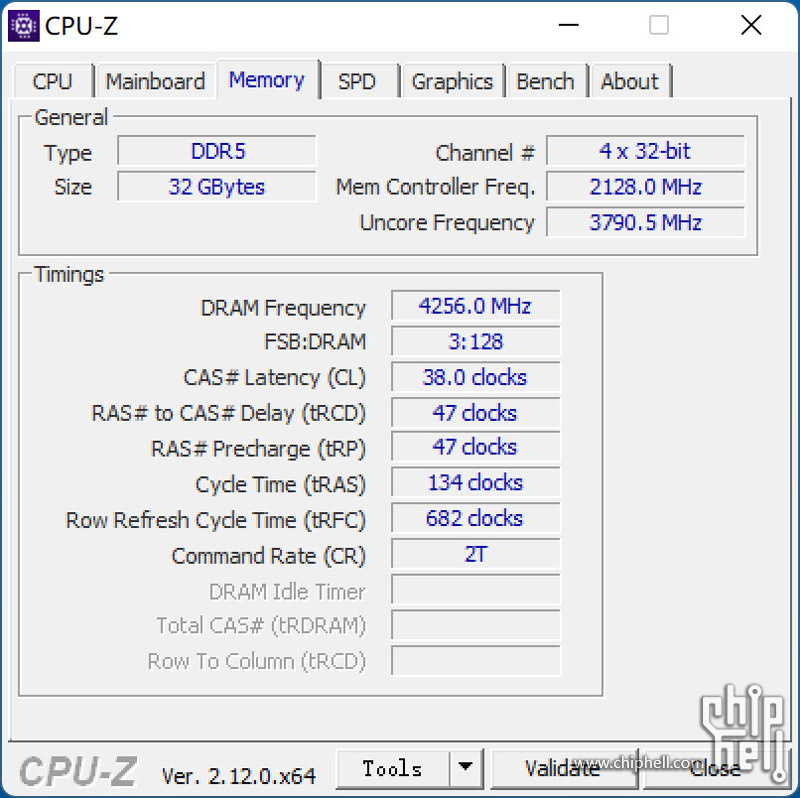

内存超频测试。
这一代B860主板相较上一代B760最大的进步是加入了异步时钟，这样可以将CPU基础频率与内存、D2D和NGU隔离开来，从而避免超频时受到限制，这样一来，内存的超频上限就会更高。之前根据本人的测试，这对宏碁掠夺者 Hera DDR5 7200 32G(16G×2)内存在ROG MAXIMUS Z790 APEX主板上可以达到8533MHz的高频，没想到这一次在ROG STRIX B860-F GAMING WIFI主板上能达到同样的高频，这确实很让人意外。
要知道，这只是普通DIMM内存的超频成绩，想必以后随着CUDIMM内存的普及，这张主板上9066MHz+的高频也不是啥难事。


AIDA64测试也通过了。


四、装机分享
此次测试，正好使用ROG STRIX B860-F GAMING WIFI主板配合Intel Ultra 5 245KF CPU+宏碁掠夺者 Hera DDR5 7200 32G(16G×2)掠光限定版内存+影驰 RTX 4080 SUPER 星曜OC显卡+Kingston NV3 2TB SSD+影驰 星曜G360 黑色限定版水冷+长城 猎金部落 F8白金牌电源+安钛克 C8机箱打造了一台高端海景房主机，下面就顺便将其分享给大家吧。
配置单一览。


CPU选择了盒装版本的Intel Ultra 5 245KF。

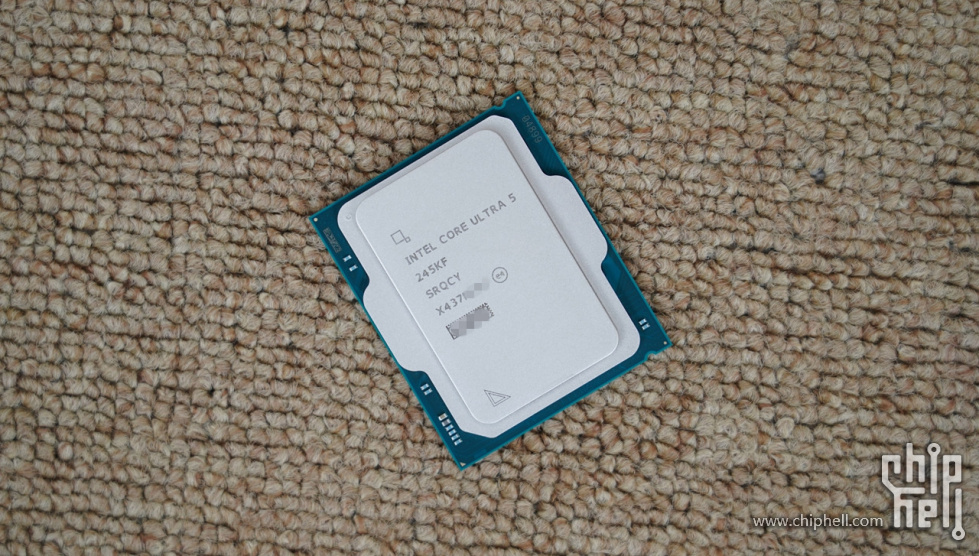

CPU正面一览，需要提醒大家的是，这一代的CPU顶盖和上代有所变化，所以上一代的“护舒宝”是无法通用到这一代上面的。


CPU背面一览。


对于I平台来说，还是比较吃内存带宽的，尤其是这一代采用了分离式模块架构，导致其通讯延迟有所增加，所以这一代的CPU更吃内存带宽了。为了进一步弥补短板，释放性能，就需要高频率的内存来进行补强，这里选择了宏碁掠夺者 Hera影锋 DDR5 7200 32G(16G×2)掠光限定版，该内存采用特挑海力士原厂颗粒，7200MHz的高频也能助力CPU打破性能禁锢，进一步释放平台性能，同时内存做工精湛，灯效炫酷，非常适合组建高性能主机。
内存外包装正面采用黑紫相间的配色，中间是产品的效果图，看起来醒目直观，高级感十足。

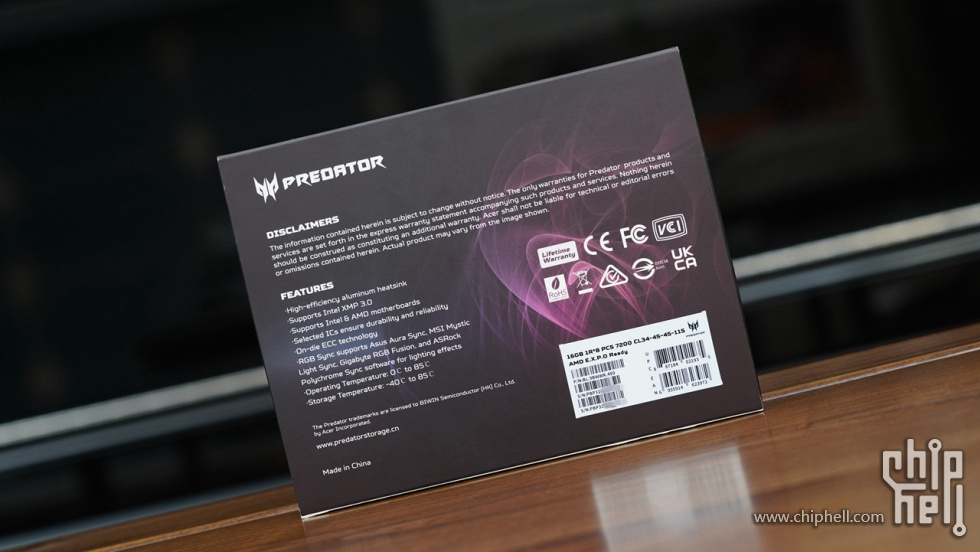

背面一览。

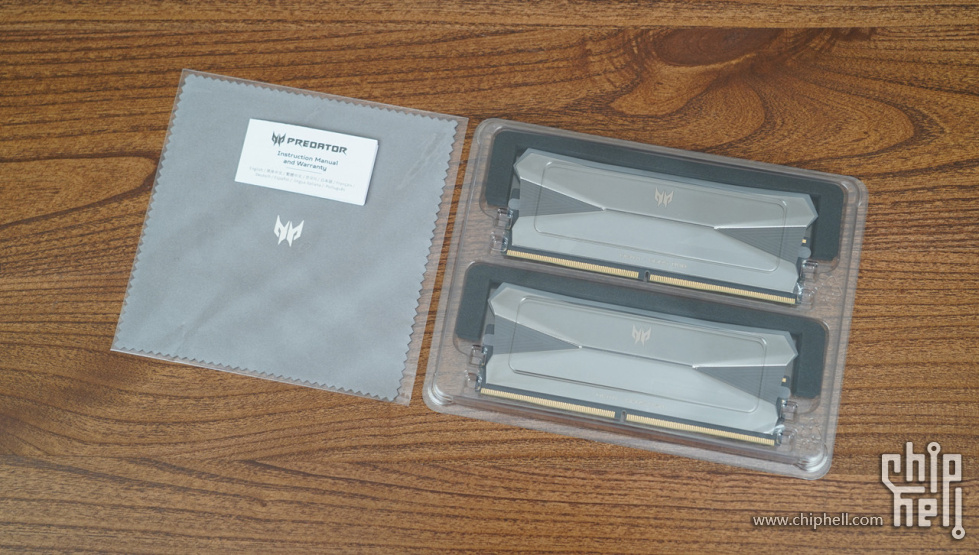

由于内存散热片采用了镜面设计，所以附件很贴心的提供了一块擦拭布。

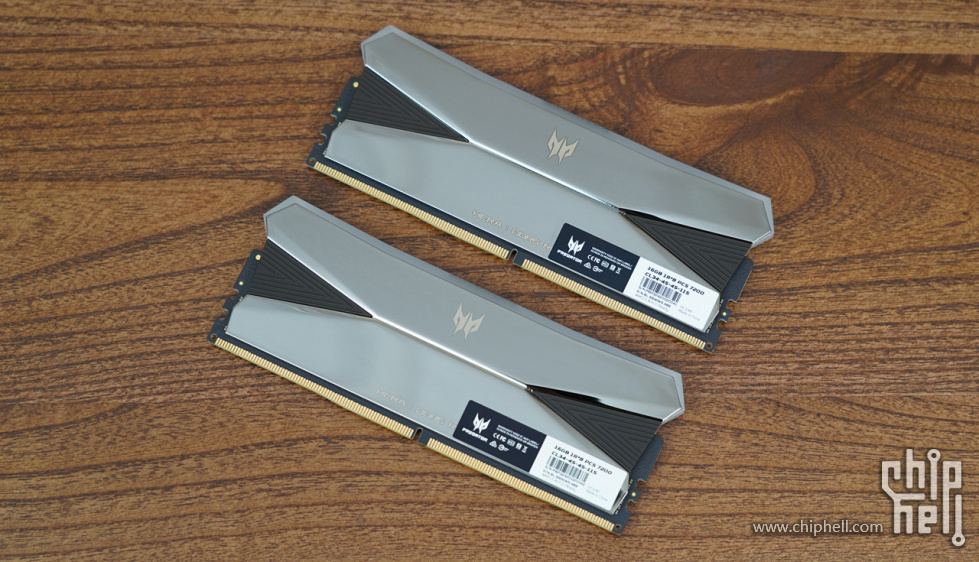

内存采用了霜镜散热马甲，该马甲经精密锻压工艺制成，做工精湛，用料扎实，导热效果出色，这也是其能够在高频下无风扇工作的保障。

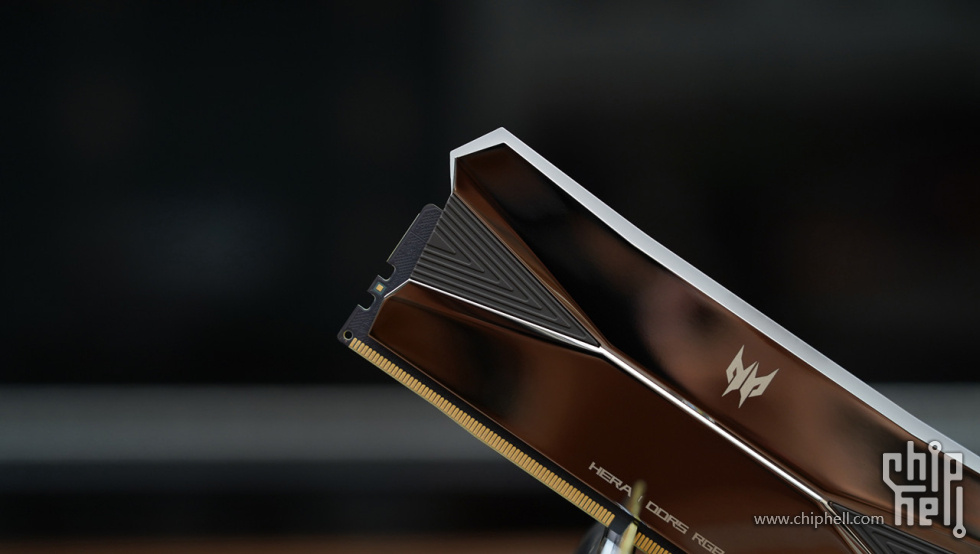

特写一张，可以看出，镜面处理的霜镜散热马甲质感非常出色。


内存背面一览。


内存信息一览，可以看出，其单条容量为16GB，支持Intel XMP 3.0技术和AMD EXPO技术，XMP频率高达7200MHz，同时时序仅为CL-34-45-45-115。


内存搭载了较为高级的缀影RGB模组，8个灯光区域，分布均匀，1680万色值能够覆盖玩家所需的各种色域，配合主板厂家的RGB软件，还能够实现更多的灯效，让玩家彻底沉浸在梦幻无界的视觉体验之中。

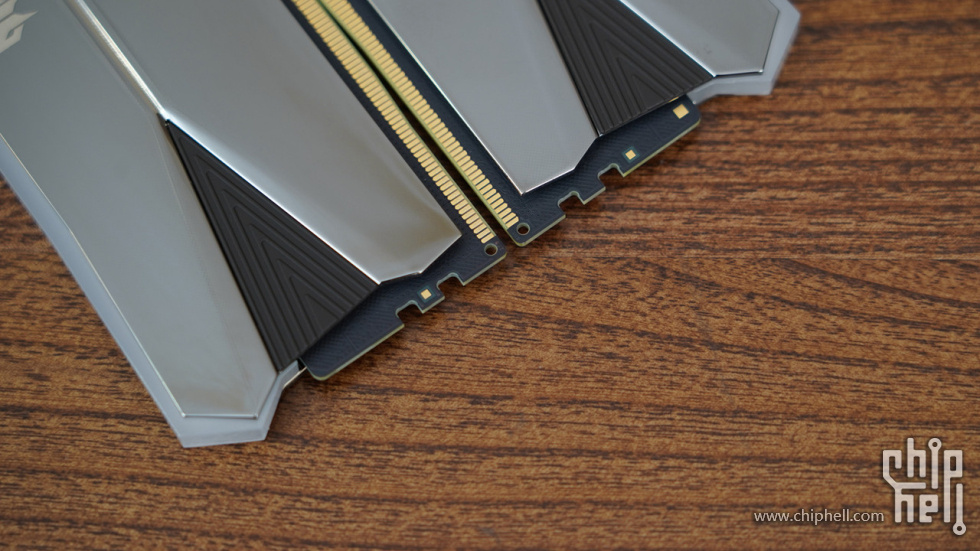

内存做工扎实，10层强化PCB提供了绝佳的电气性能，同时内存的细节处理也非常精湛，质感十足。


显卡选择了影驰 RTX 4080 SUPER 星曜OC，该显卡做工扎实，用料厚道，外观美观经典，同时它采用了NVIDIA Ada Lovelace架构，无论是游戏性能还是生产力性能，都非常强悍，是玩家组建高端游戏平台或生产力平台的好选择之一。
显卡外包装正面采用了经典的星曜娘造型，又萌又飒，惹人喜爱。


背面一览。


附件较为丰富，还提供了一个星曜专属ARGB支架。

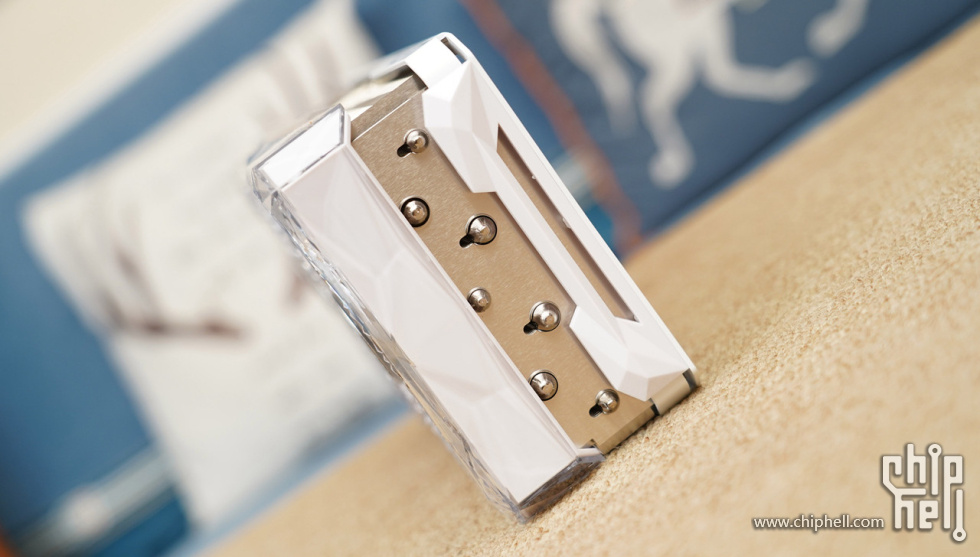

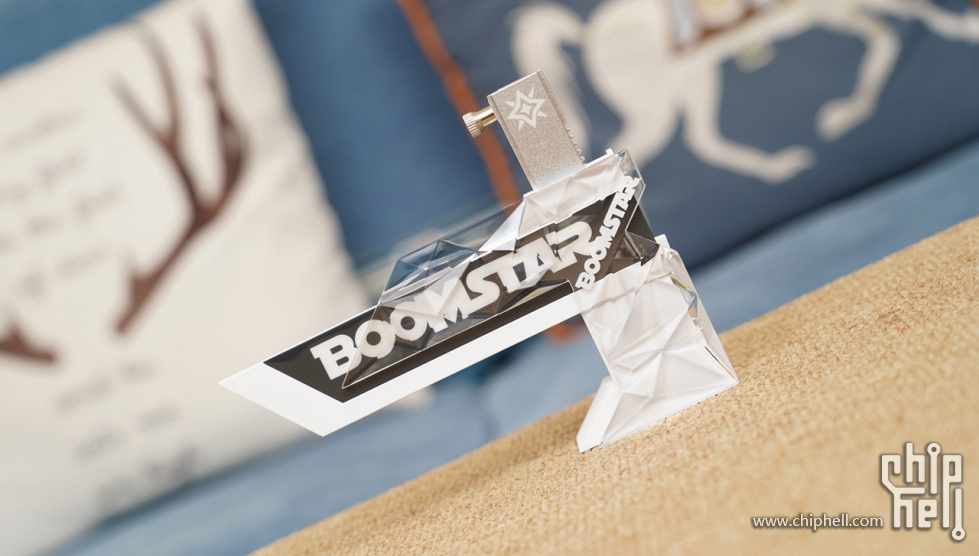

星曜专属ARGB支架特写，该支架不仅可以给显卡提供支撑，而且还支持ARGB炫彩光效，可玩性非常高。


显卡采用星曜专属的透明水晶外壳，再配上钻石切割设计，视觉效果非常不错；显卡还配备了3把ARGB风扇，灯效和散热效果同时拉满。


显卡肩部采用了可拆卸式设计的顶盖，玩家可以进行涂装或更换，这里也支持ARGB灯效，通电后视觉效果非常不错。


12VHPWR供电接口特写。


显卡的星卓III散热系统做工也是非常扎实的，该系统由内部的全覆盖均热板+9根镀镍热管+大面积鳍片组成，散热效果非常出色。


显卡背部采用非常吸睛的白色铝合金背板设计，不仅颜值高，还能增强显卡强度，辅助显卡散热；背板尾端采用大面积镂空设计，能够进一步增强散热通透性，提高散热效能。


视频输出接口一览，3个DP 1.4a+1个HDMI 2.1也能够满足玩家的需求。


SSD采用Kingston NV3 2TB，该SSD采用精选颗粒，性能出色，持续读速可达6000MB/s，非常适合游戏玩家选用。

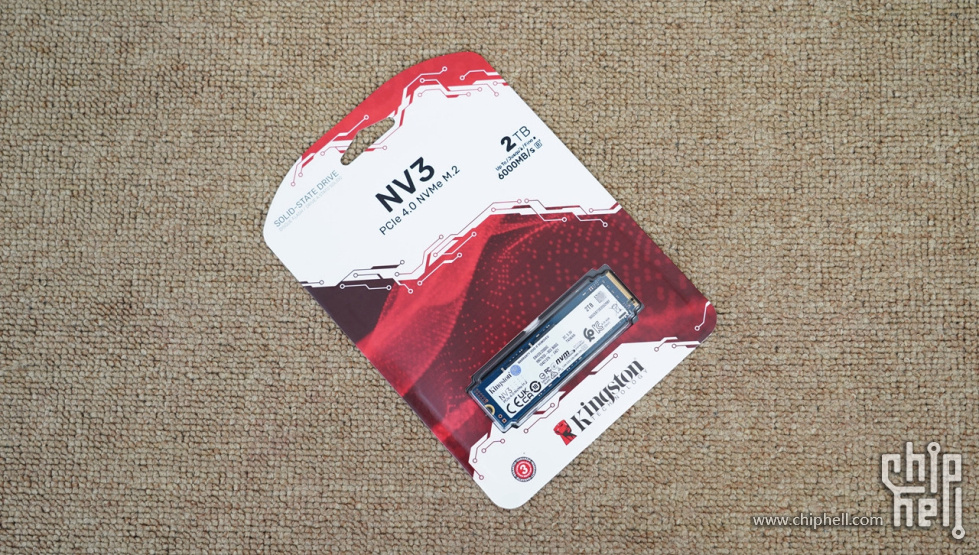

SSD外包装一览，可以看出其采用了硬卡纸包装，一经拆封无法复原，防伪性较高。


背面一览。


SSD正面贴有一张贴纸，上面印着一些参数信息。


M.2接口特写。

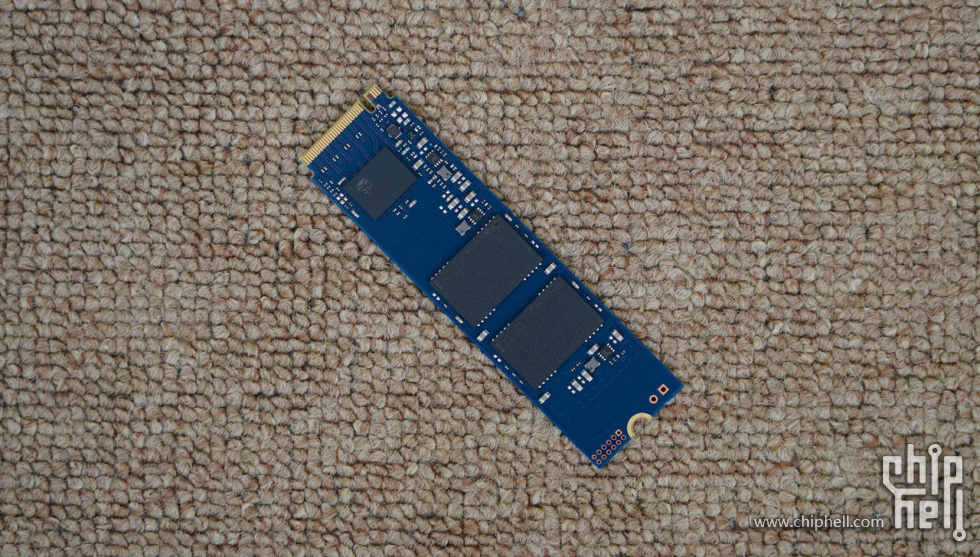

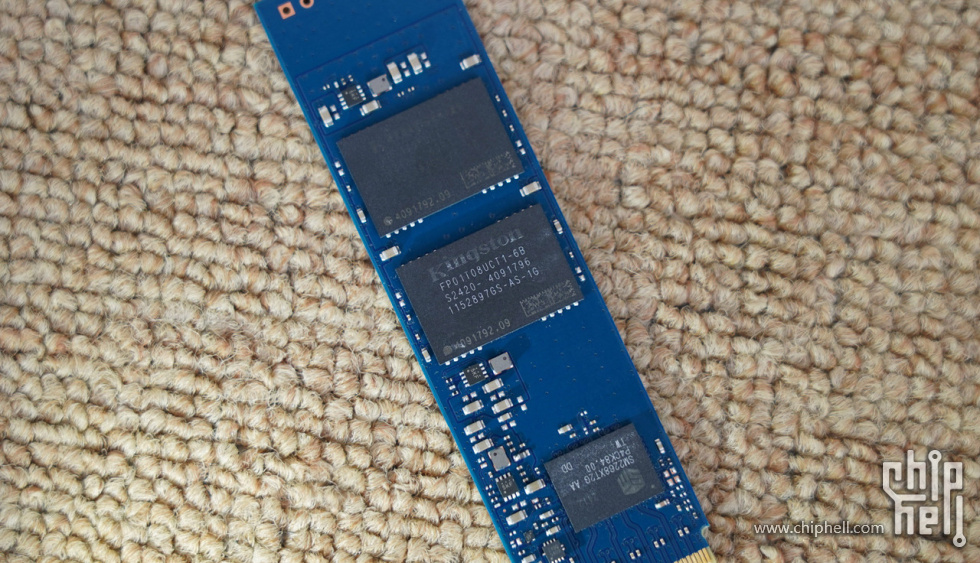

撕下贴纸，可以看出SSD采用了DRAM-less方案，主要元件由正面的1颗主控芯片和2颗Nand颗粒组成。


主控芯片特写，慧荣SM2268XT也算是很经典的SSD主控之一了，它采用12nm工艺制程，支持DRAM-less无缓存架构，最高可支持到四通道3200 MT/s Nand，属于能够兼顾性能和功耗的均衡性主控。


Nand颗粒一览，由两颗金士顿自封的QLC颗粒组成2TB的总容量。


背面一览。


散热器选择了影驰 星曜G360 黑色限定版，该散热器最大的亮点就是加入了2.4英寸IPS屏，配合专属软件能够自定义各种模式和玩法；同时散热器配置强大，高性能水泵和风扇的加入保障了其优异的效能；散热器的5年质保时间也远长于同类产品，玩家可放心使用。
散热器外包装采用黑色为主的底色，右侧星曜娘造型引人注目，二次元味儿十足。


背面是散热器的特色功能和规格参数介绍。


散热器支持I、A全平台，提供的附件也非常丰富。

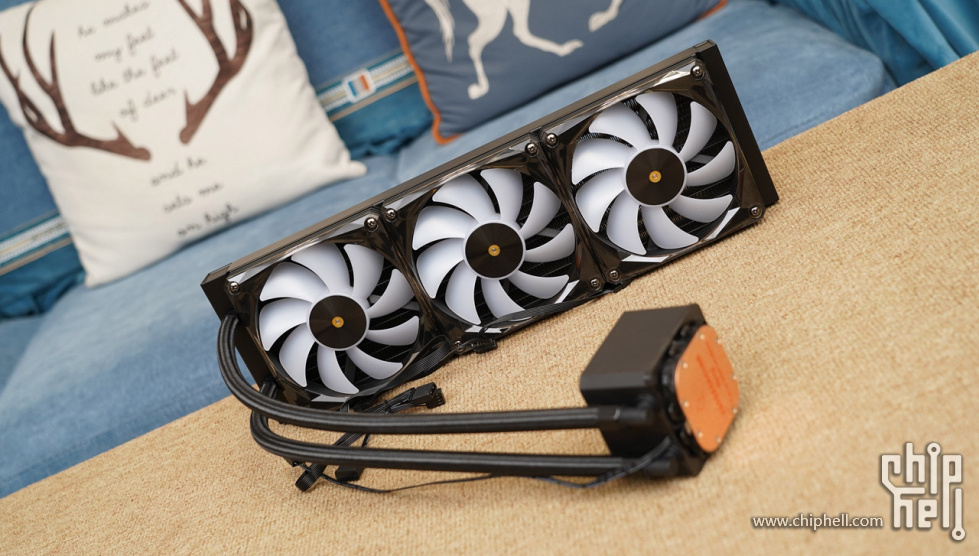

散热器采用全黑色外观设计，配合黑白相间的风扇，看起来对比分明，个性化十足。


散热器冷头采用个性化水晶外壳，中间是一块2.4英寸的高清IPS屏，该屏幕可通过专属软件实现各种炫酷的主题，也可以自定义图案，玩法丰富多样，创意度拉满。


冷头和PC之间通过这个USB Type C接口来进行交互。

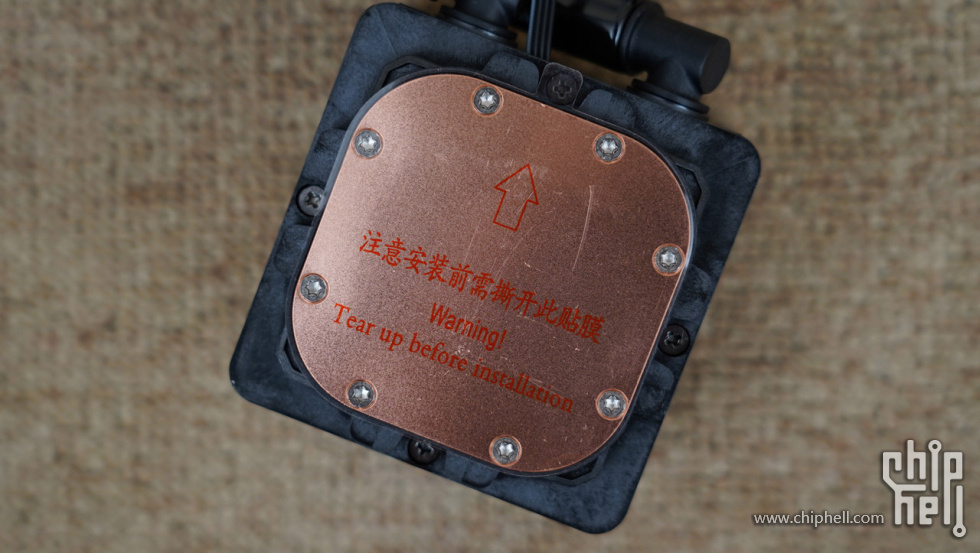

水冷内部配备了高性能水泵，配合大面积纯铜底座，能够迅速吸收并释放热量，保障散热效果。

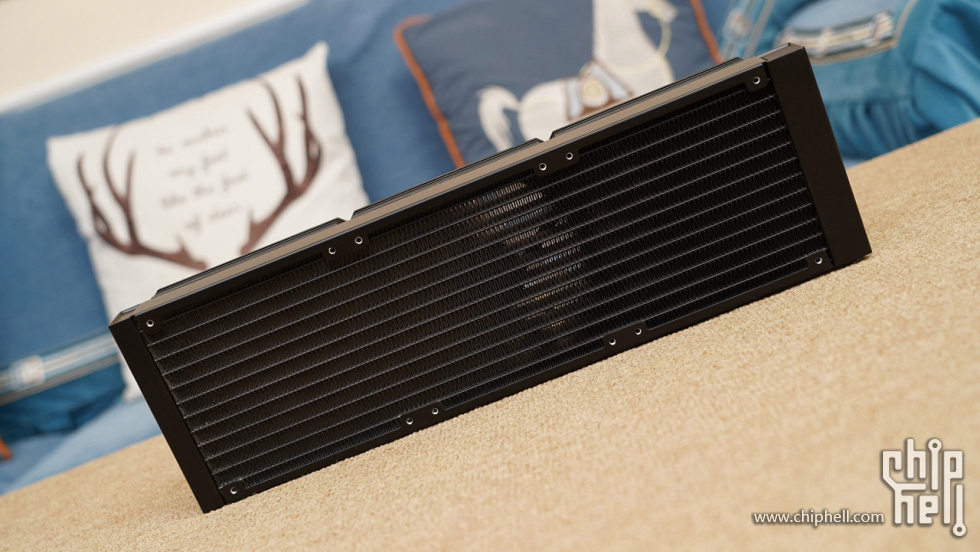

散热器标配了一枚高密度低水阻S型鳍片冷排，该冷排相较同类产品具有热容量大，换热迅速等特点。


散热器标配了3把12cm风扇，该风扇也采用了星曜系列特有的钻石切割设计，配合扇叶的ARGB灯效，能够让光线的反射效果更强，灯效更加璀璨夺目。


风扇采用了专为星曜冷排设计的全新结构叶片，能够大幅度优化风道，提高风压和风量，提升性能，降低噪音；风扇还采用一线通设计，只需一根线就能搞定三把风扇的供电和ARGB信号传输。


电源选择了长城 猎金部落 F8，该电源拥有850W额定功率，支持ATX3.1规范，支持原生PCIe5.1接口，通过了80PLUS白金认证，转换效率非常高，同时电源的闪电加速黑科技能够给玩家的游戏保驾护航，帧率不损失，游戏更畅快。
电源外包装采用银黑相间的配色，沉稳大气又不失科技感。


背面是电源的特色技术及参数规格介绍。

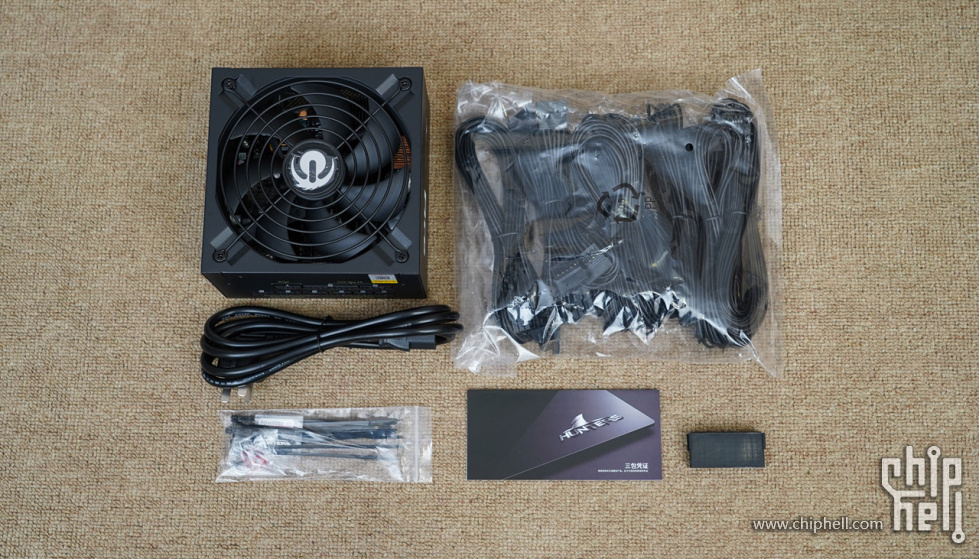

电源提供了非常丰富的附件。

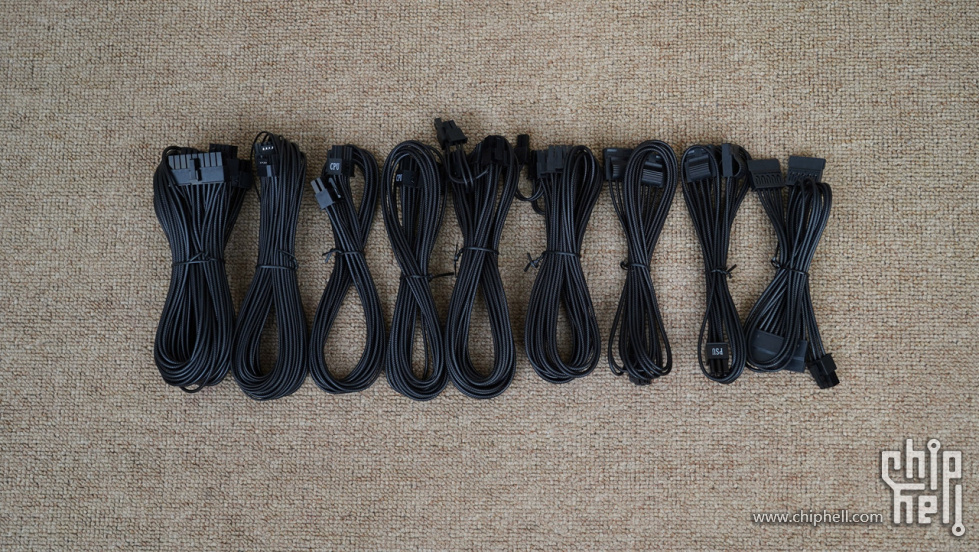

电源标配了数量充足的高档压花模组线，其中16pin PCIE5.1显卡供电线也是标配。

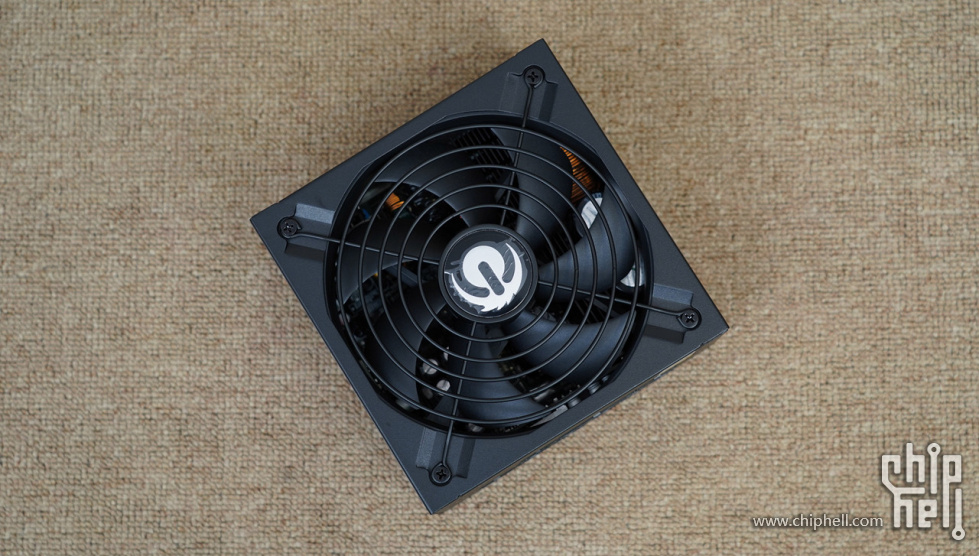

电源采用经典的黑色外观设计，150mm的短机身设计兼容性非常不错；电源采用LLC谐振+DC-DC拓扑方案，内部用料扎实，能够为玩家提供高效稳定的供电。

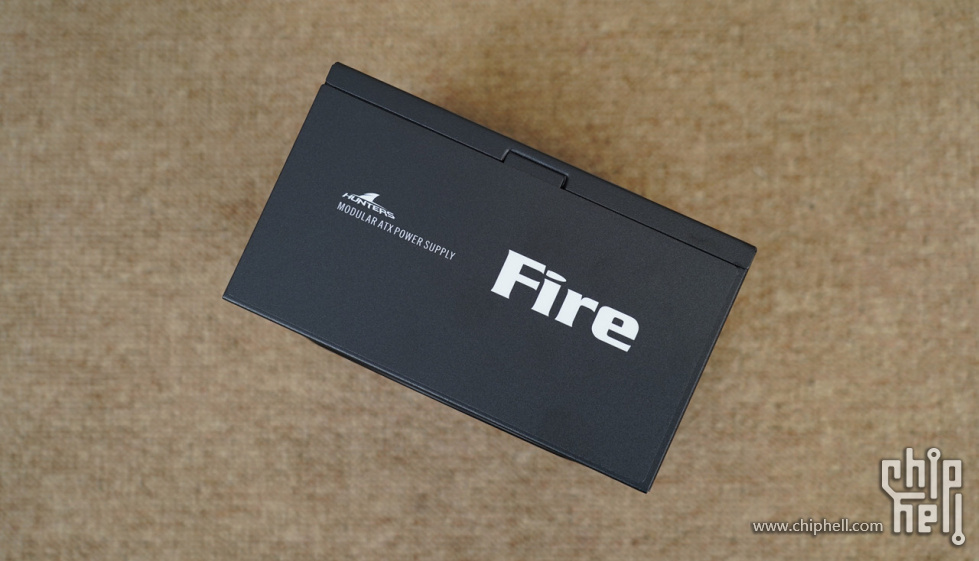

侧面一览，上面大大的“Fire”字样表明了该电源的主打黑科技。


电源提供了非常丰富的模组接口，能够满足玩家的各类供电需求。


电源铭牌表一览，可以看出，该电源通过了80PLUS白金认证，转换效率高；同时其12V输出功率高达849.6W，占比非常高。

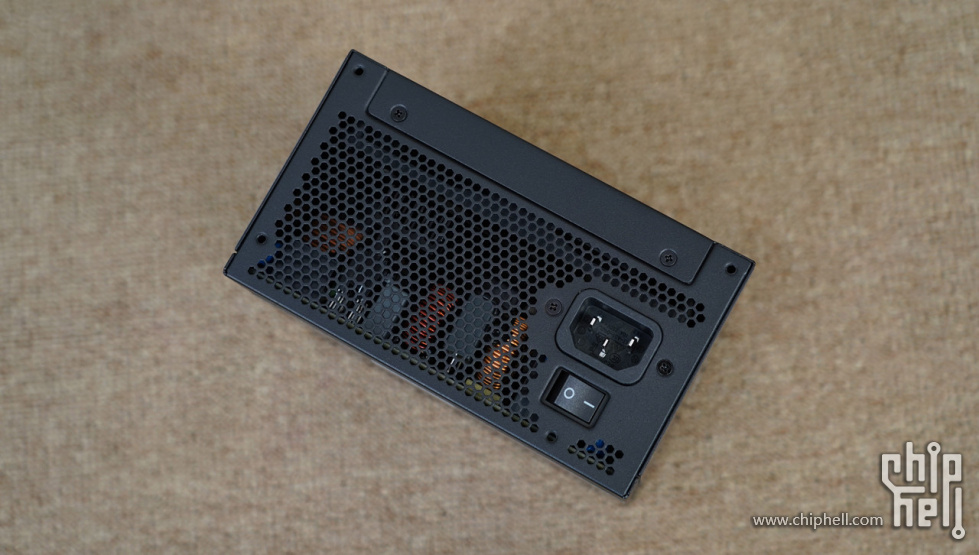

电源采用了经典的蜂窝状散热孔设计，AC端还配备了独立的开关。

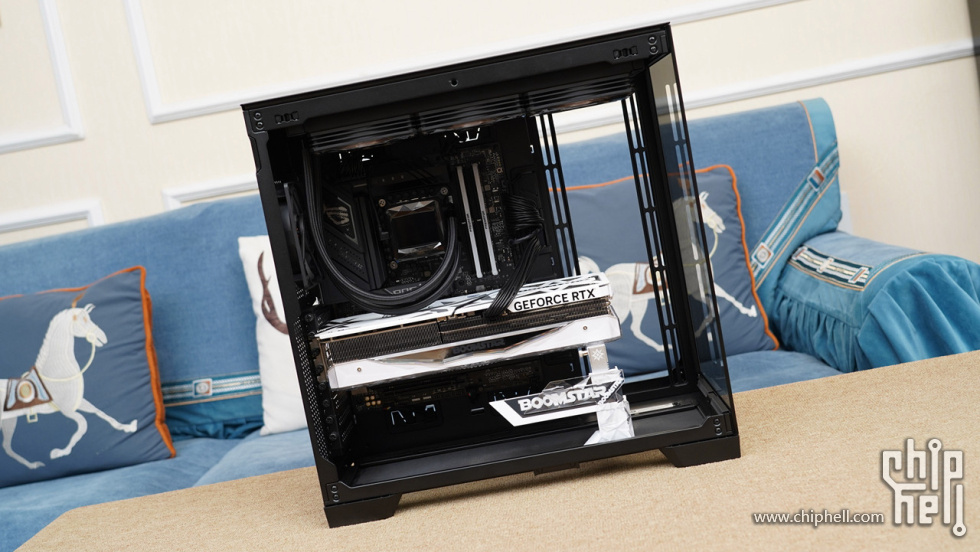

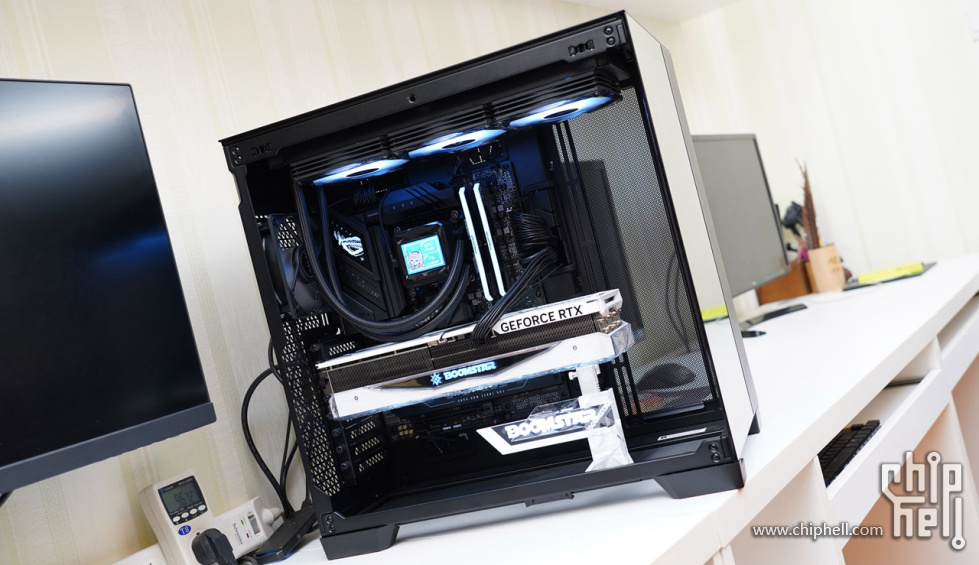

下面开始装机，略过装机过程，整体效果还不错吧。


背线一览。


盖好侧板，海景房主机大功告成。

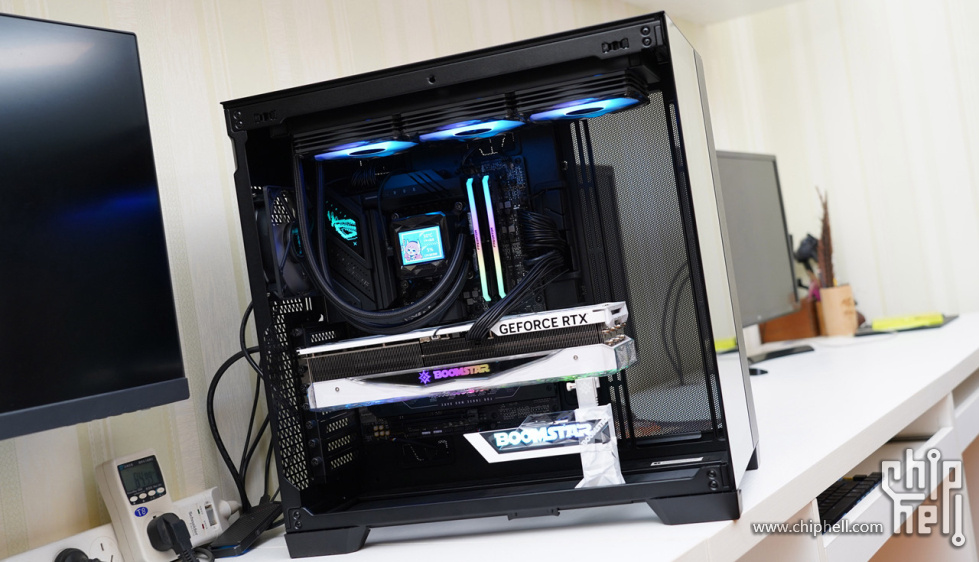

再试试灯效，整体灯效一览。

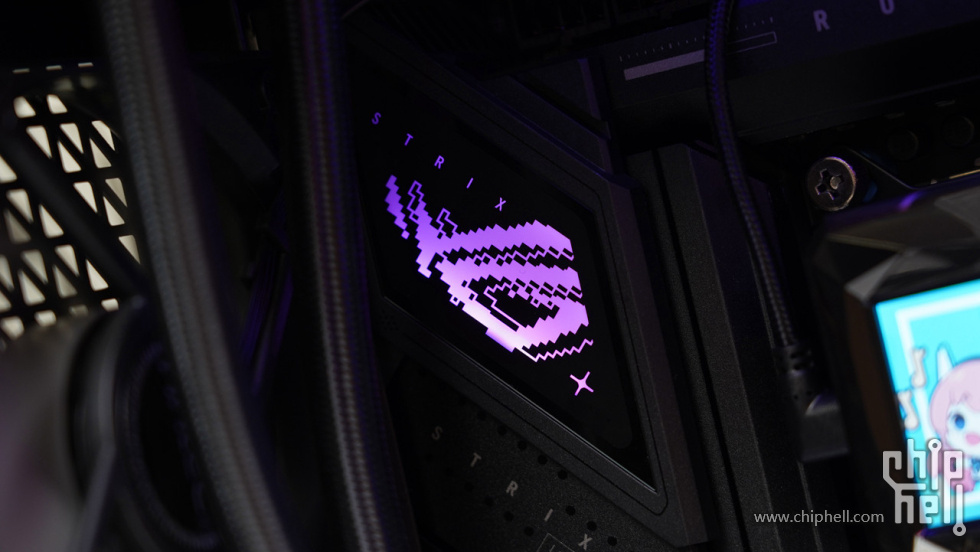

主板的“信仰之眼”特写。

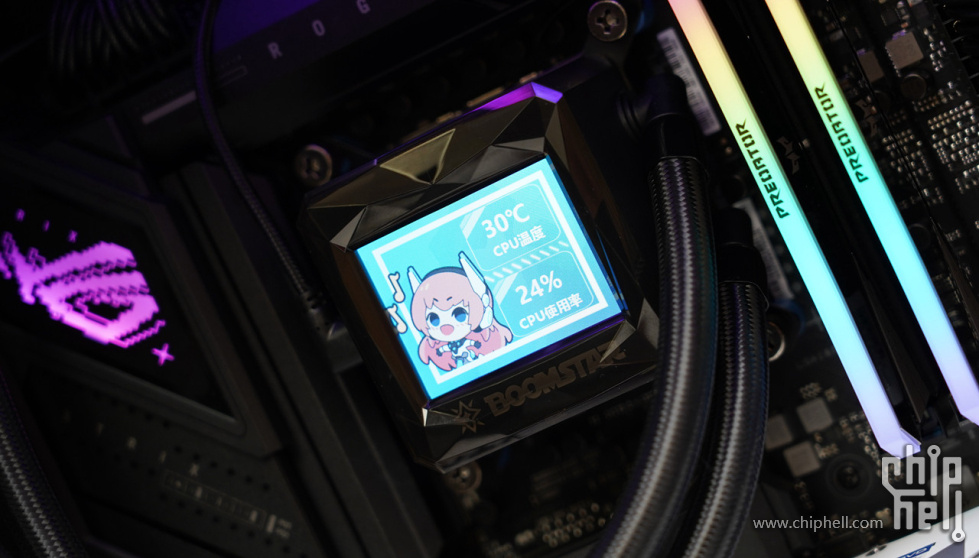

水冷屏幕特写，这里采用的是星曜水冷控制软件中的主题，能够显示CPU温度和使用率，不仅美观，而且实用性很高。玩家也可以自定义其他主题，包括GIF动图，都是可以支持的。


内存灯效也很不错。


显卡及支架的灯效特写。


再来个纯白色效果。

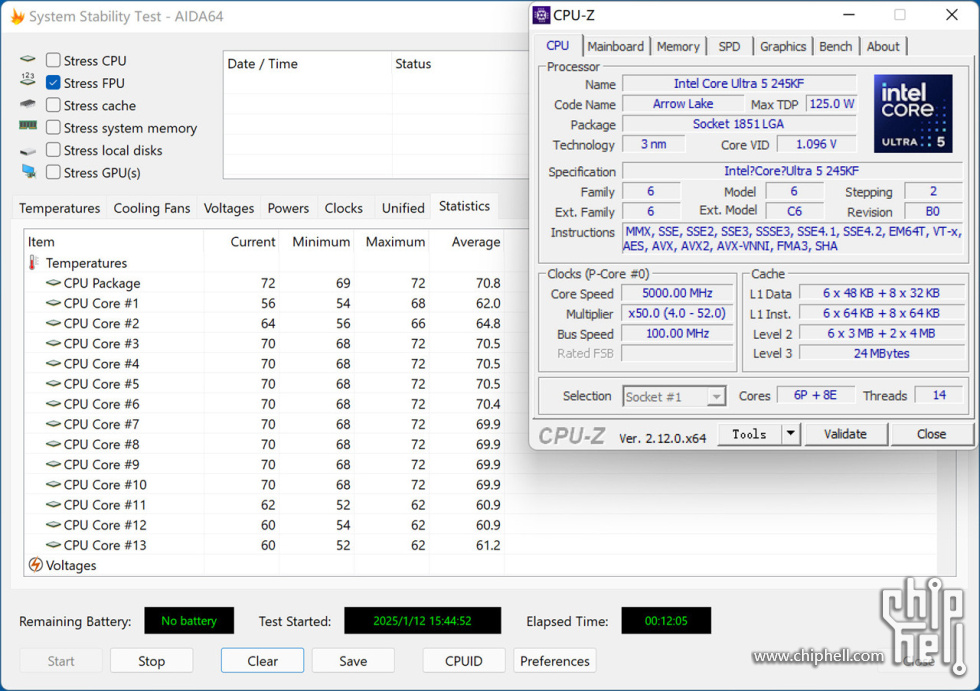

CPU烤机温度测试（室温22.8℃），经过超过12分钟的FPU烤机后，CPU的最高温度在70℃左右，由此可以看出，这一代的IU终于告别了以往的高热高功耗，再加上360水冷的加持，能够将温度压制到较低程度。

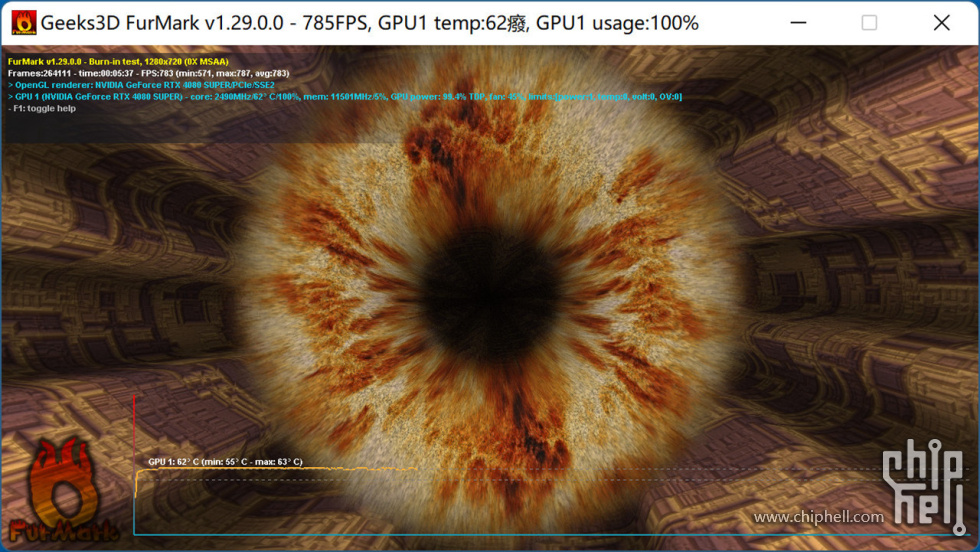

GPU烤机测试（室温同上），FurMark烤机稳定后，最高核心温度定格在63℃，从这个温度可以看出显卡的散热设计还是非常强悍的。

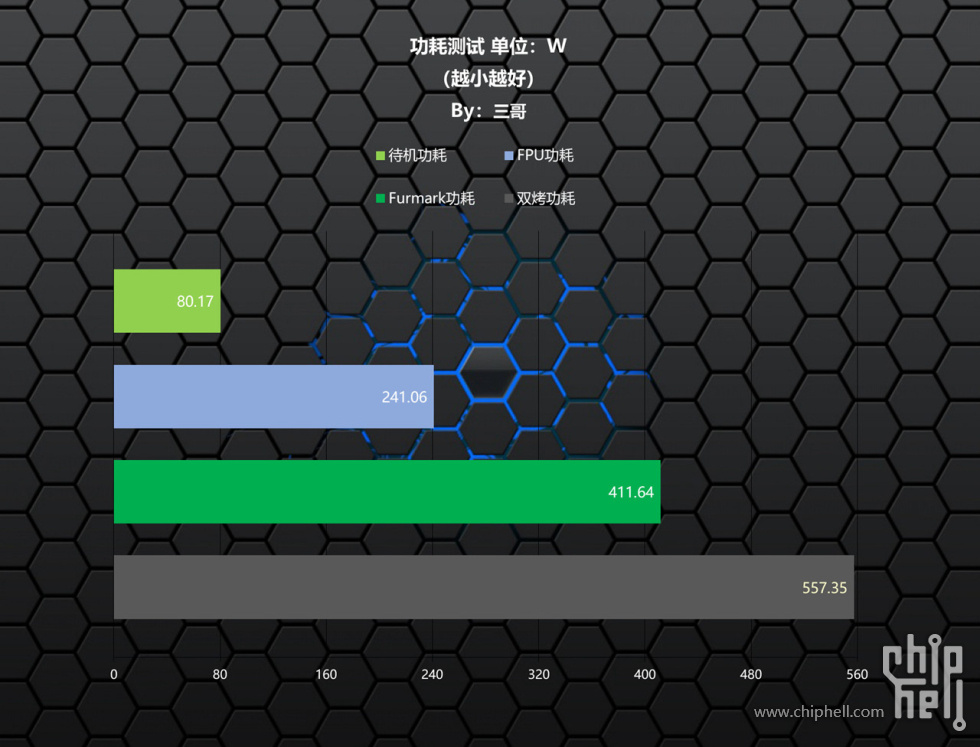

功耗方面，这一代的IU功耗确实改善很大，Intel Ultra 5 245KF的FPU单烤功耗基本和9800X3D相当，配合RTX 4080 SUPER的双烤功耗也不超过600W，长城 猎金部落 F8电源表示轻松拿捏。


五、总结
由于这一代IU的架构改变较大，导致在部分应用方面优化不足，所以旗舰级的Z890芯片组市场热度并不是很高。好在B860芯片组及时救市，B860除了不能超CPU主频外，在其他性能方面和Z890区别不是很大，但价格却便宜了不少，相比之下性价比无疑更高。就拿本人这次评测体验的ROG STRIX B860-F GAMING WIFI主板来说，它做工扎实，8层PCB配合16+1+2+1的供电设计完全不虚某些高端Z890，4条M.2接口也完全够大多数玩家使用了；主板还升级了显卡、M.2散热片及WIFI天线的易拆设计，使用起来更加方便；同时，主板还支持NPU加速引擎和异步时钟，尤其是异步时钟可将CPU基础频率与内存、D2D和NGU隔离开来，从而实现不受限制的超频，得益于此，该主板的内存超频性能也有了较大的飞跃，9066MHz+的频率比上一代的某些高端Z790还强，能够满足折腾玩家的超频需求。目前该主板的首发价为2099元，感兴趣的玩家可以关注一波。
在此次装机评测中，宏碁掠夺者 Hera影锋 DDR5 7200 32G(16G×2)内存采用加厚马甲+镜面处理设计，做工扎实，颜值出色，散热效果也非常出众；它采用特挑海力士原厂颗粒，7200MHz的高频有助于新一代IU降低延迟，提升性能；同时它还拥有较大的超频潜力，非常适合折腾玩家去进一步挖掘潜能。
显卡方面，影驰 RTX 4080 SUPER 星曜OC做工扎实，星曜专属的透明水晶外壳个性化十足，颜值非常出众；显卡的性能也非常强悍，能够在高分辨率下应对绝大多数游戏；同时它散热给力，封箱烤机温度只有60℃出头，让玩家再无后顾之忧。
SSD方面，Kingston NV3 2TB的大容量能够满足游戏玩家的需求，同时它采用精选颗粒，性能好，发热低，性价比也非常高。
散热方面，影驰 星曜G360 黑色限定版采用2.4英寸IPS屏，配合专属软件能够显示各种精美的主题，也可以自定义图片，可玩性非常高；同时它规格强大，效能优异，能够给玩家提供一个清凉安静的玩机环境。
电源方面，长城 猎金部落 F8电源做工扎实，转换效率高，配备的全模组线材质感出色，理线方便，尤其是其闪电加速黑科技能够进一步增强玩家游戏的稳定性，为玩家的各类应用保驾护航。
以上就分享到这里了，希望对大家配机有所帮助，谢谢欣赏！
