华硕 ROG STRIX B860-G GAMING WIFI S 小吹雪 开箱及使用分享

luo

前言

英特尔 Ultra 200S 系列处理器上市已经有一段时间了，首发的芯片组为高端的Z890平台，而今天分享的是采用面向主流级的B860芯片组主板，来自华硕的ROG STRIX B860-G GAMING WIFI S 小吹雪。华硕 ROG STRIX B860-G GAMING WIFI S 小吹雪 为标准M-ATX版型，配备4条DDR5内存插槽，最高可超频至9066+ MT/s，最大支持256GB容量，PCIe扩展方面配备一条PCIe 5.0 x16插槽，SSD接口方面提供了4个M.2 SSD插槽，其中1个支持PCIe 5.0，另外3个支持PCIe 4.0，主板提供了2.5G有线网卡、Wi-Fi 7、蓝牙5.4、雷电4、ROG SupremeFX ALC 1220P + Savitech SV3H712 组合音频方案，主板还带有多处个性化DIY设计，包括显卡易拆装、M.2快拆装甲、M.2滑轨卡扣、M.2便捷卡扣2.0、易拆式天线、Q-LED故障诊断灯、CMOS清零按钮&BIOS FLASHBACK，主板采用白色PCB和银白色散热装甲，融入了多处雪舞战姬元素，适合二次元爱好者和游戏玩家，适合白色主题装机。


主板开箱

华硕 ROG STRIX B860-G GAMING WIFI S 小吹雪，包装正面有产品型号和雪舞战姬二次元形象。


包装背面，包括主板照片、特性图片和详细的规格说明。


掀开主板包装盒，上盖内侧印有漂亮的ROG Se7en雪舞战姬。

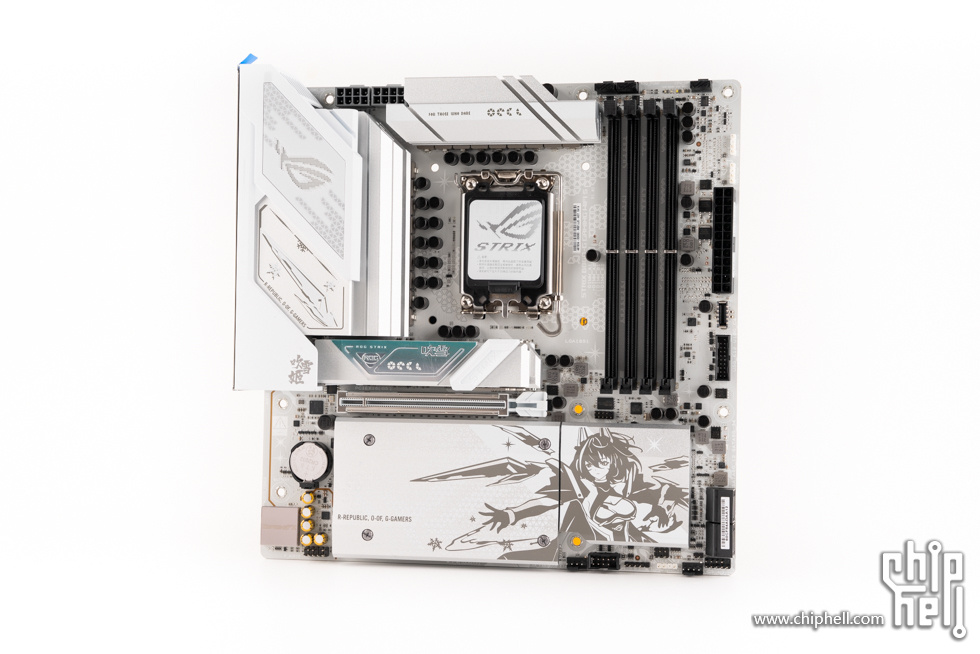

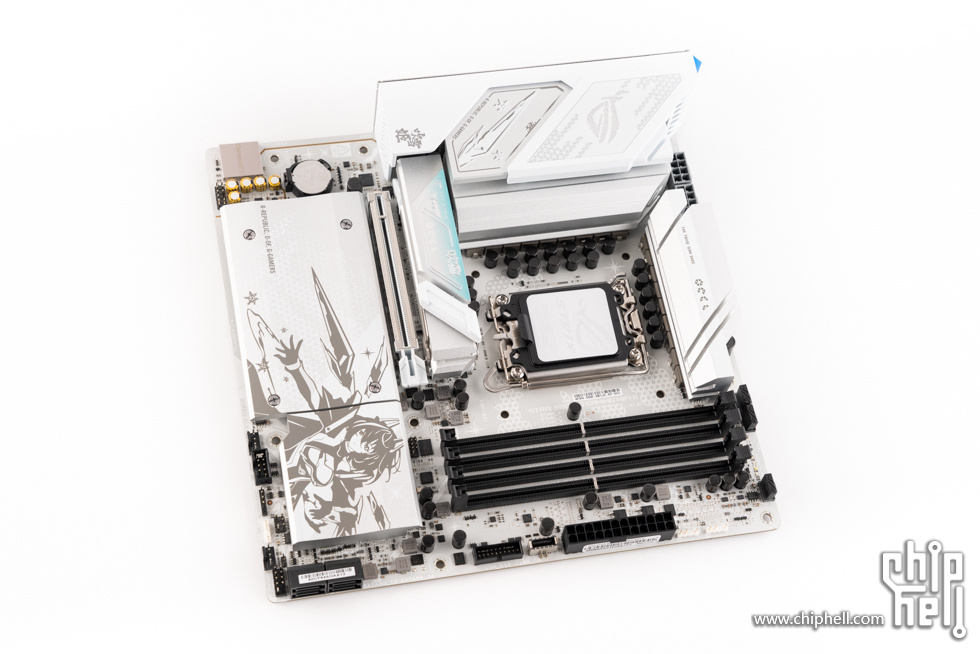

主板正面，标准M-ATX版型，尺寸为24.4 cm × 24.4 cm，白色PCB，表面覆盖了大面积银白色散热装甲。主板融入了雪舞战姬元素，适合二次元爱好者和游戏玩家，适合白色主题装机。

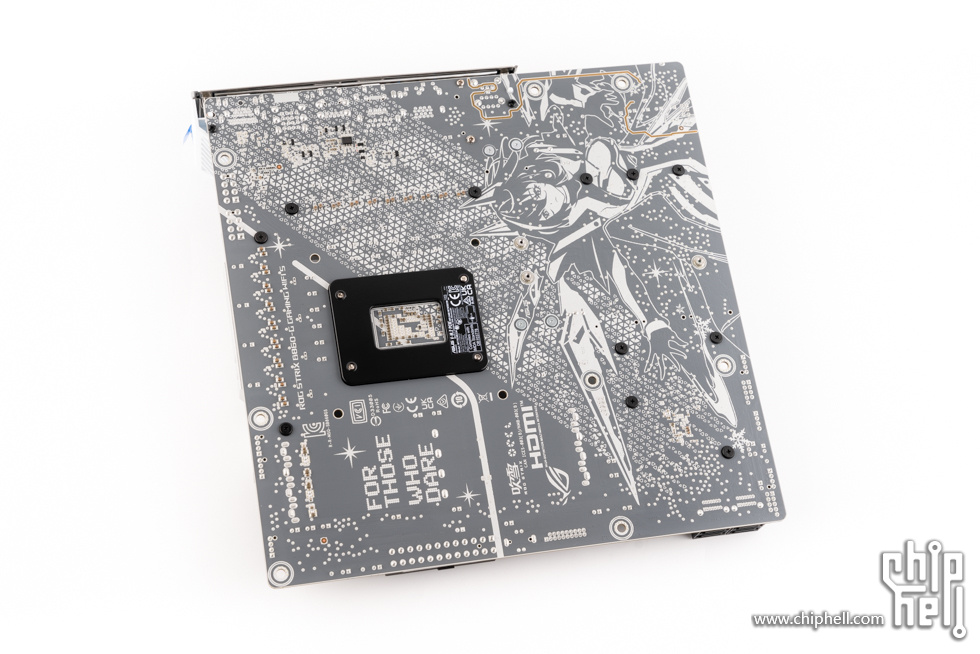

主板背面一览，这块主板采用8层PCB，焊点饱满，做工扎实，并印刷了各种认证标识logo、主板型号和雪舞战姬元素。

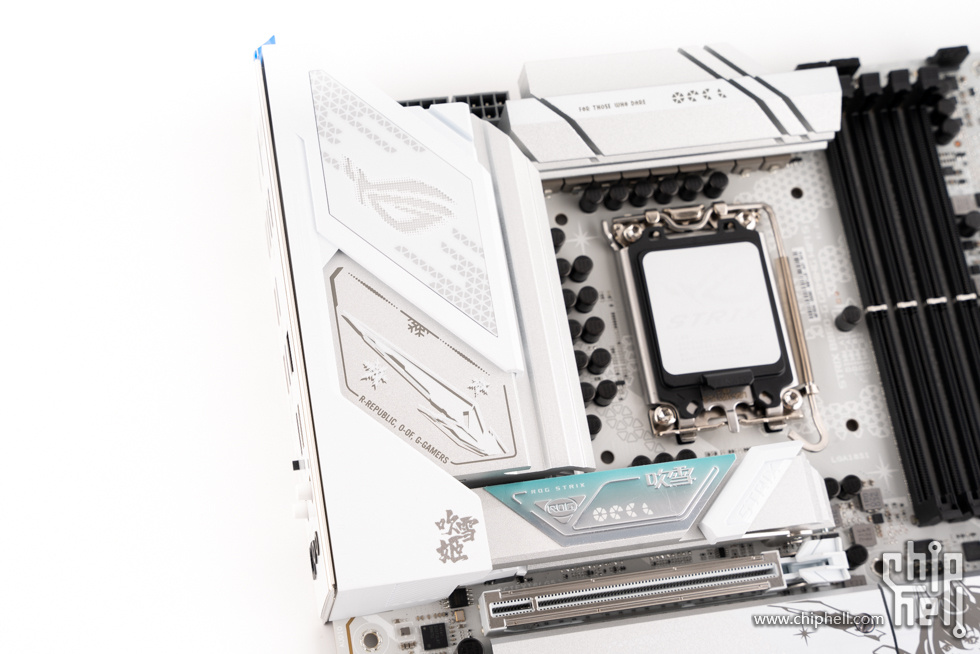

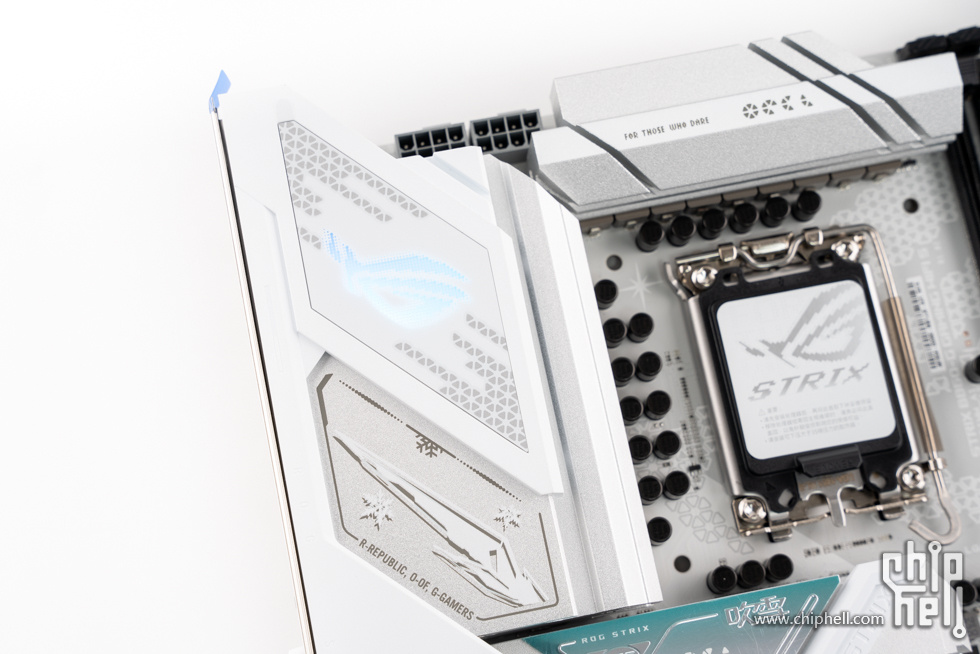

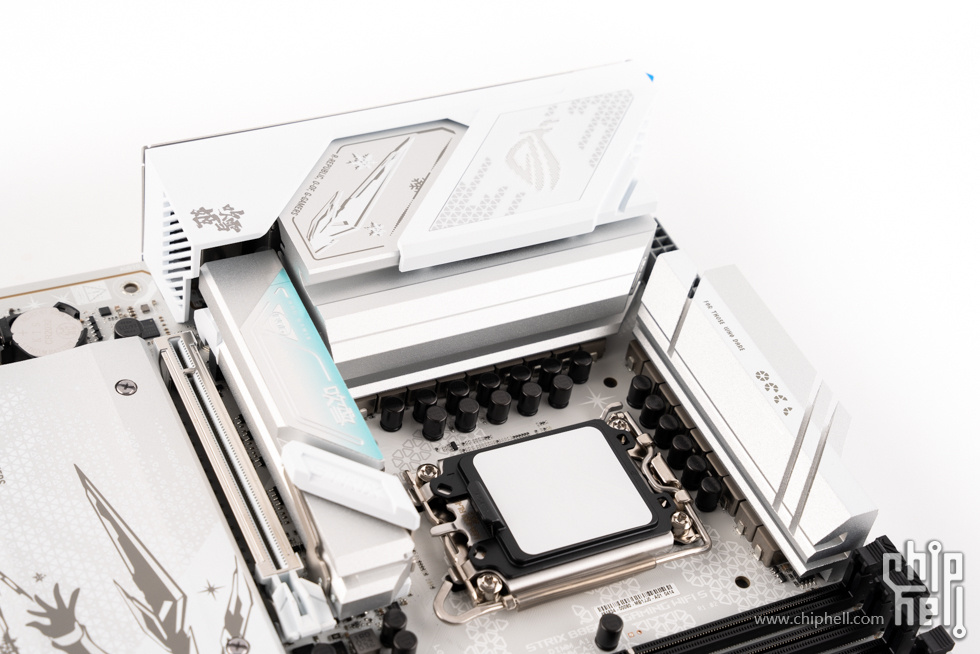

一体式I/O+VRM散热装甲，装甲顶部有支持ARGB灯效的ROG败家之眼及雪舞战姬元素。


VRM散热装甲内侧为格栅设计，增大散热面积。




ROG败家之眼及雪舞战姬元素。

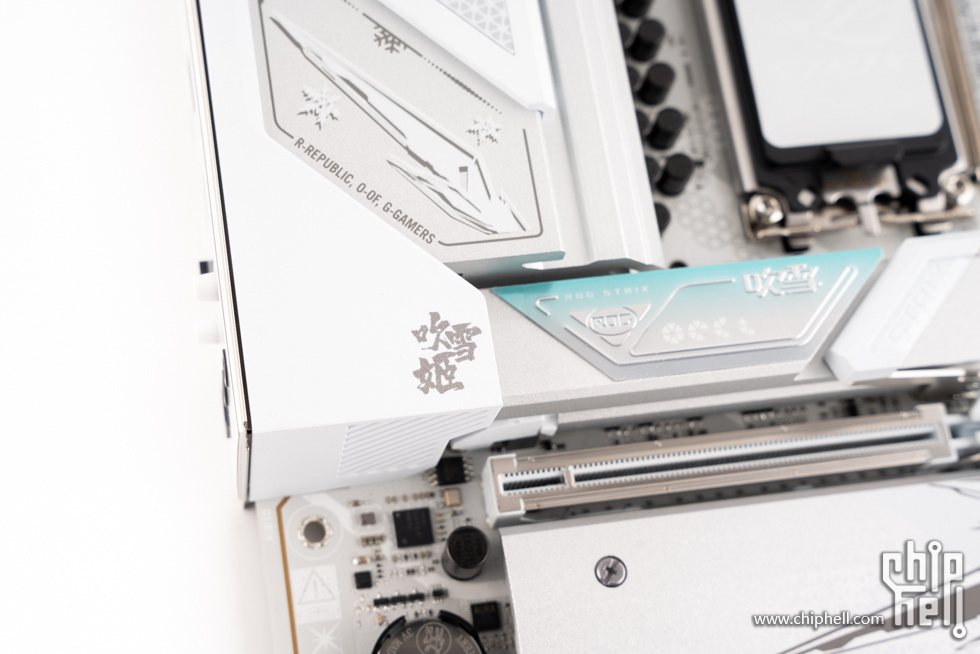

吹雪姬字样，信仰加成。


主板接口保护罩。


打开盖板后，可以看到Intel LGA 1851底座，针脚非常密集。

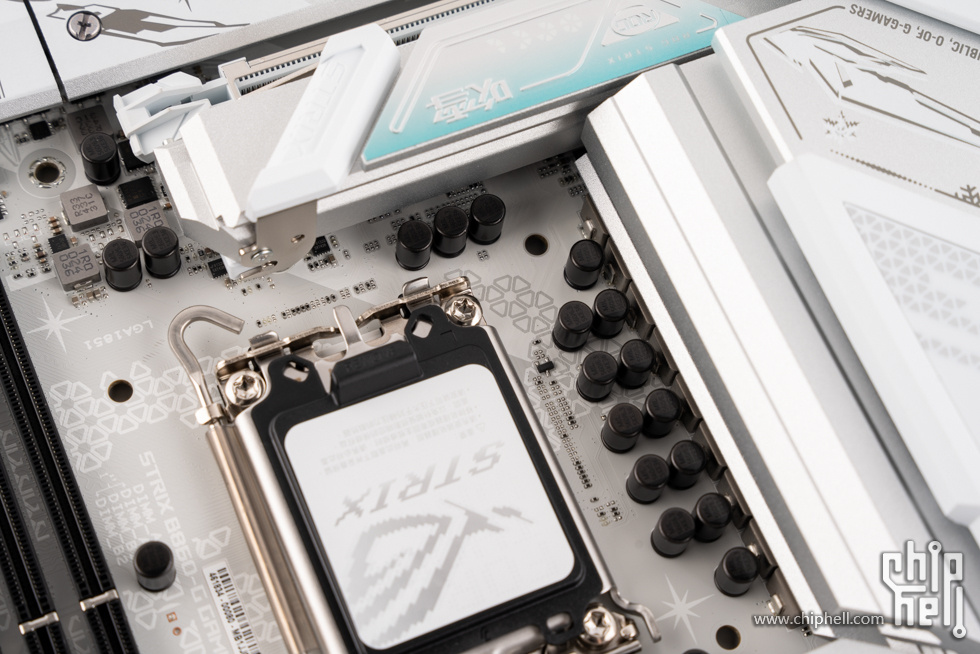

供电部分，采用14+1+2+1供电模组（80A），采用高品质电感及耐用固态电容。




VRM供电模块采用了厚重的铝合金多层堆叠工艺，并做了斜纹镂空切割，增大散热面积。散热装甲内侧贴有高效导热垫，加速降温，确保高负载时平台的稳定。

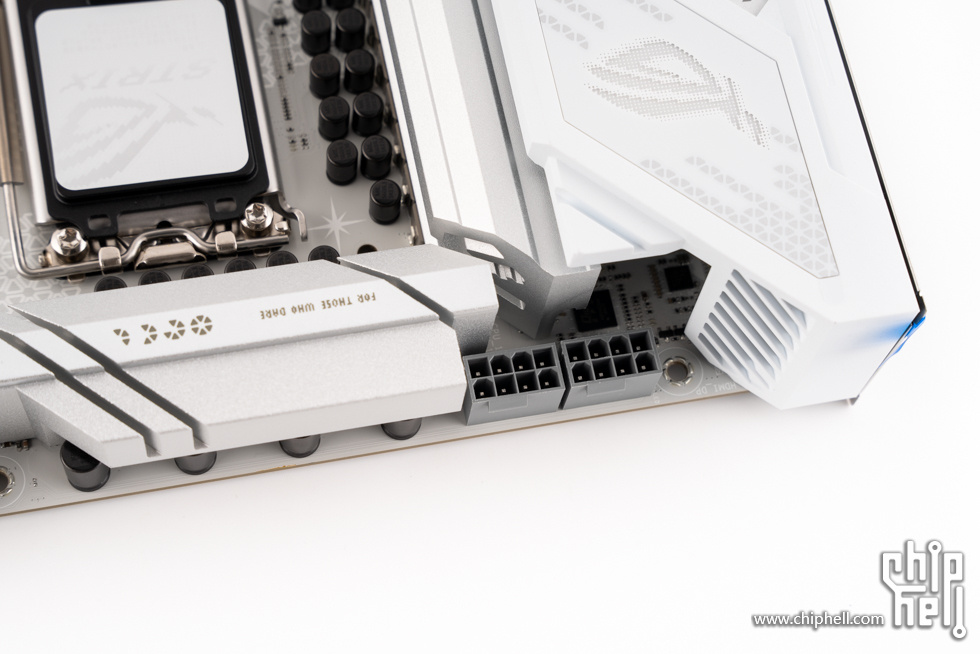

8Pin+8Pin供电接口。


风扇接针带有硅胶保护套。

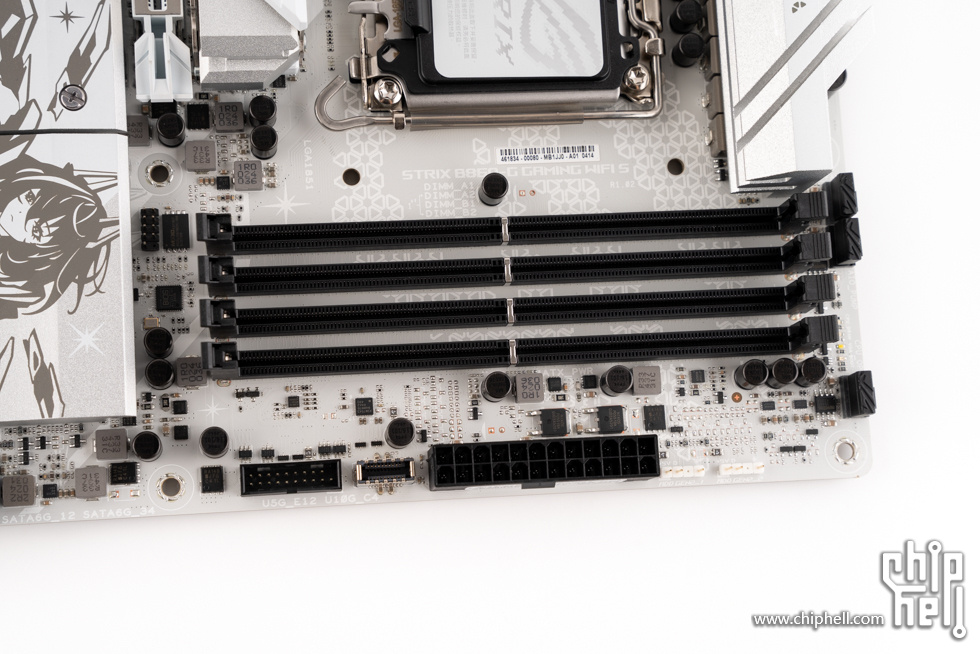

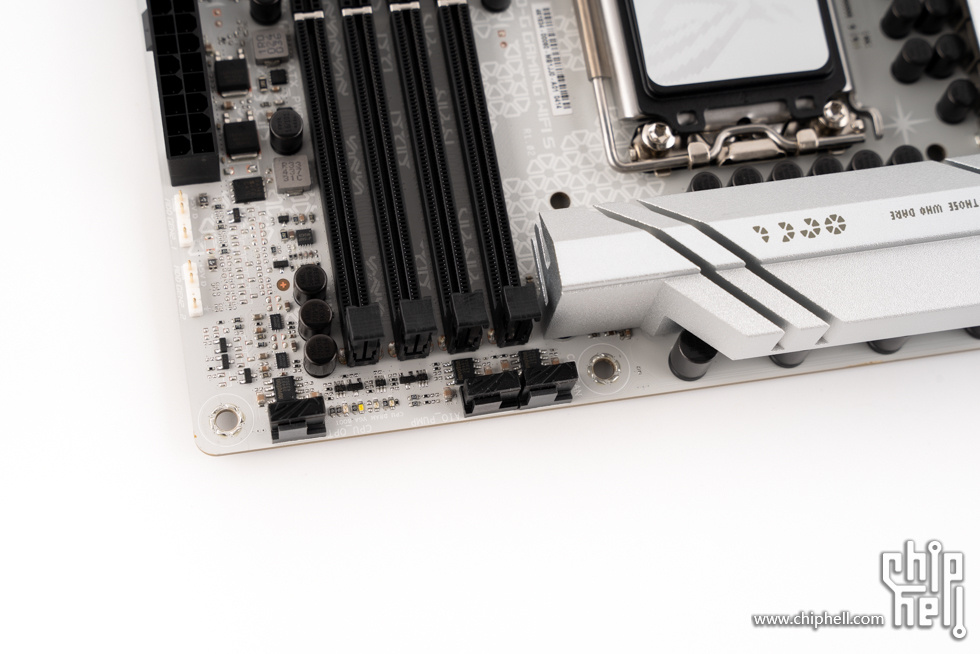

4条DDR4内存插槽，最高支持DDR5 9066+ MT/s（OC），至高256GB 内存容量。主板搭载了华硕AEMP 3.0技术，可以自动监测内存芯片，优化频率、时序以及电压，轻松释放性能。


主板24Pin供电接口，前置的USB 3.2接口组位于主板侧边中部位置，包含一组USB 3.2 Gen1 19Pin接口和一个USB 3.2 Gen2x2 Type-C接口（10Gbps）。


Q-LED故障诊断灯。

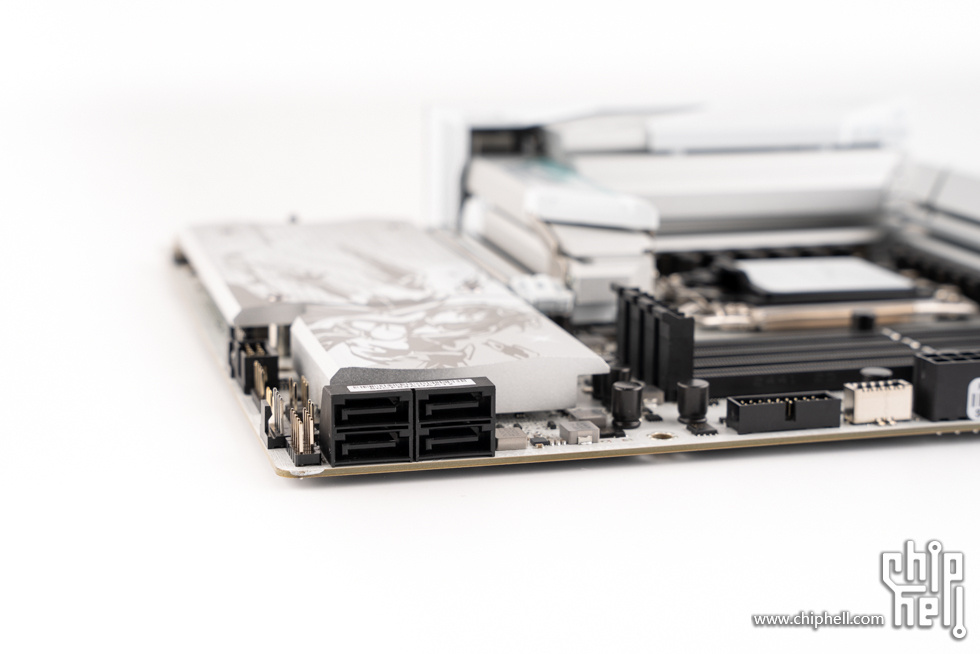

4个横置的SATA 6Gbps接口。

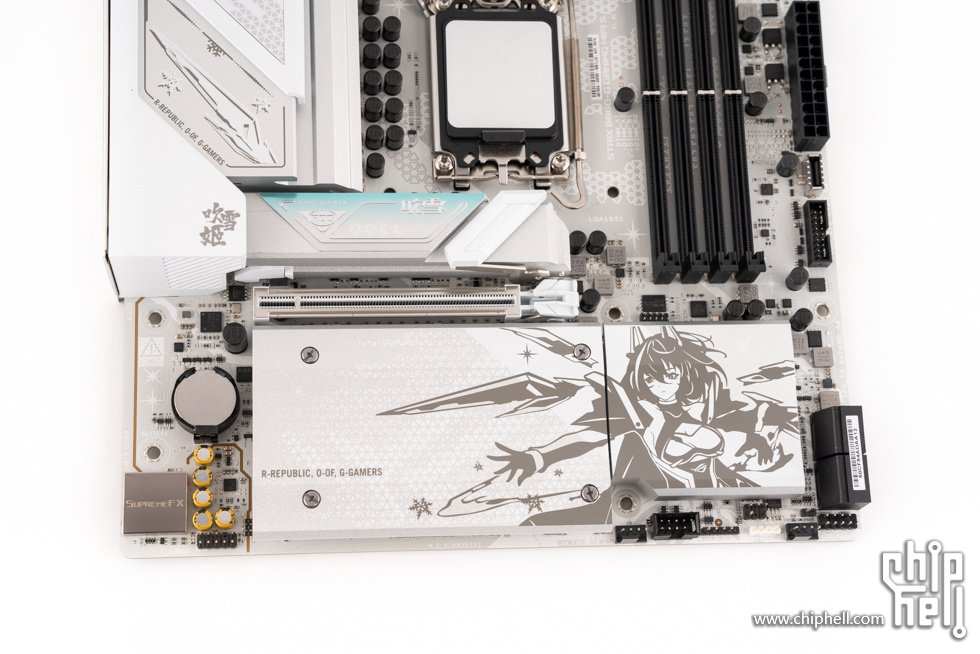

主板下半部分。

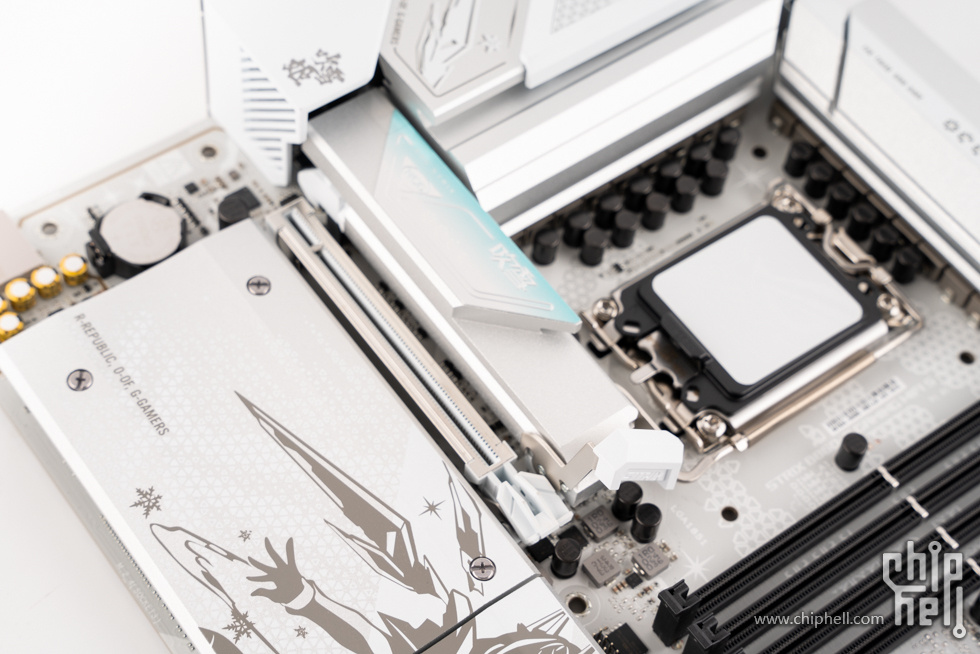

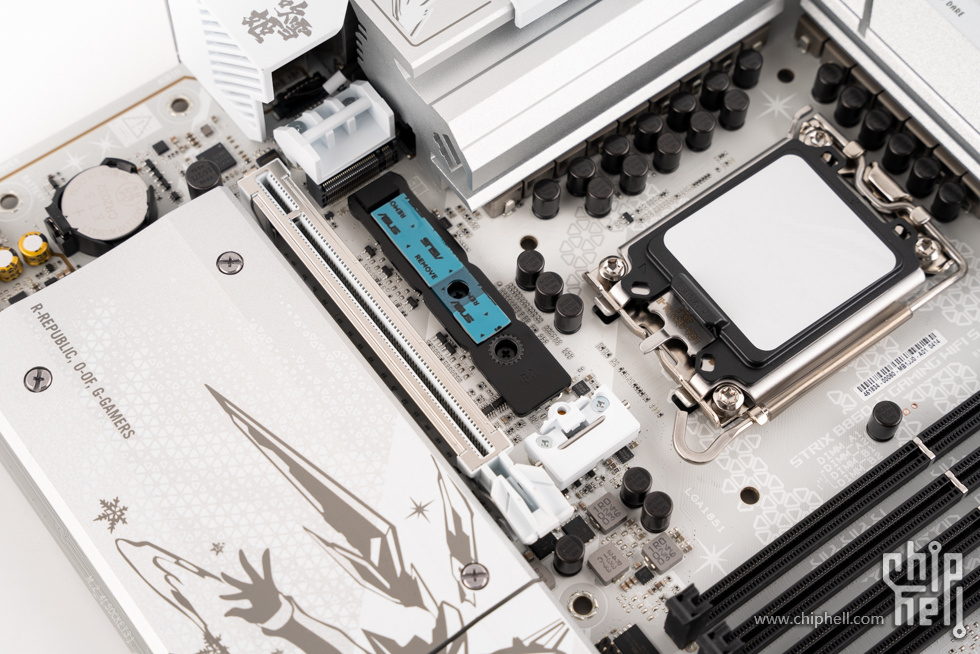

第一条M.2插槽采用全新设计的M.2快拆装甲。

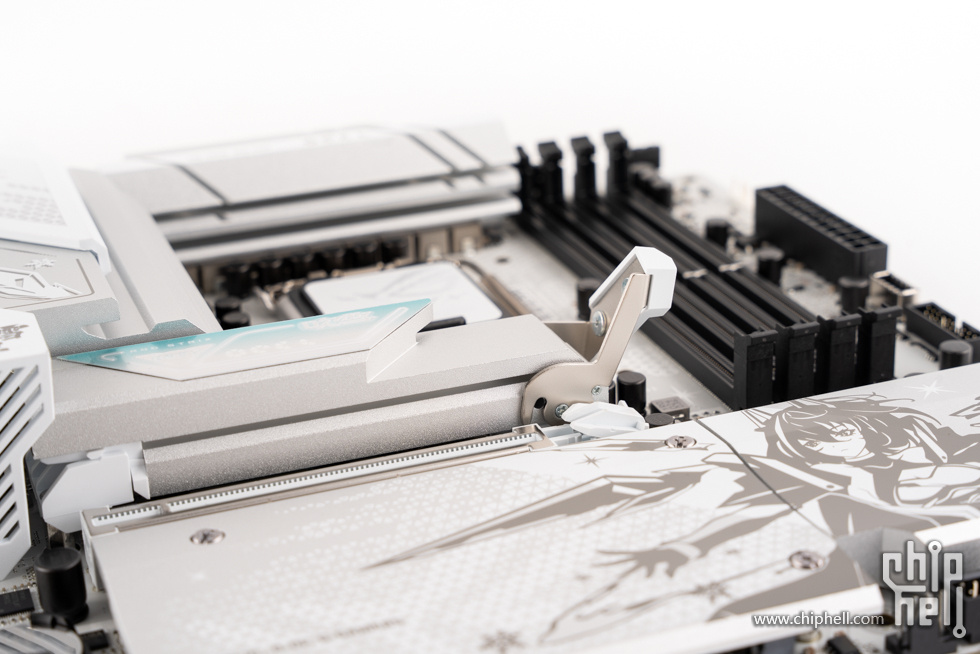

高强度显卡插槽，采用全新的易拆装设计。


下方为一大块M.2散热装甲，覆盖M.2接口，有效降低SSD设备的温度。




芯片组散热模块，上方有雪舞战姬图案。

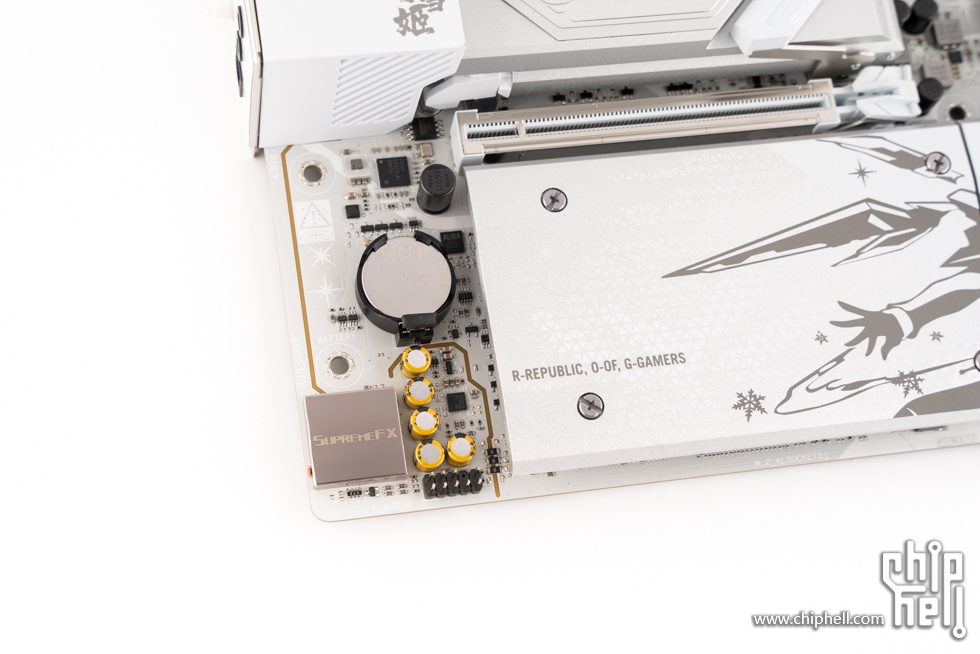

集成声卡部分，搭载ROG SupremeFX ALC 1220P 音频芯片，带有音频保护罩，支持杜比全景声，搭载了Savitech SV3H712放大器、采用高品质音频电容，带有音频分割线。

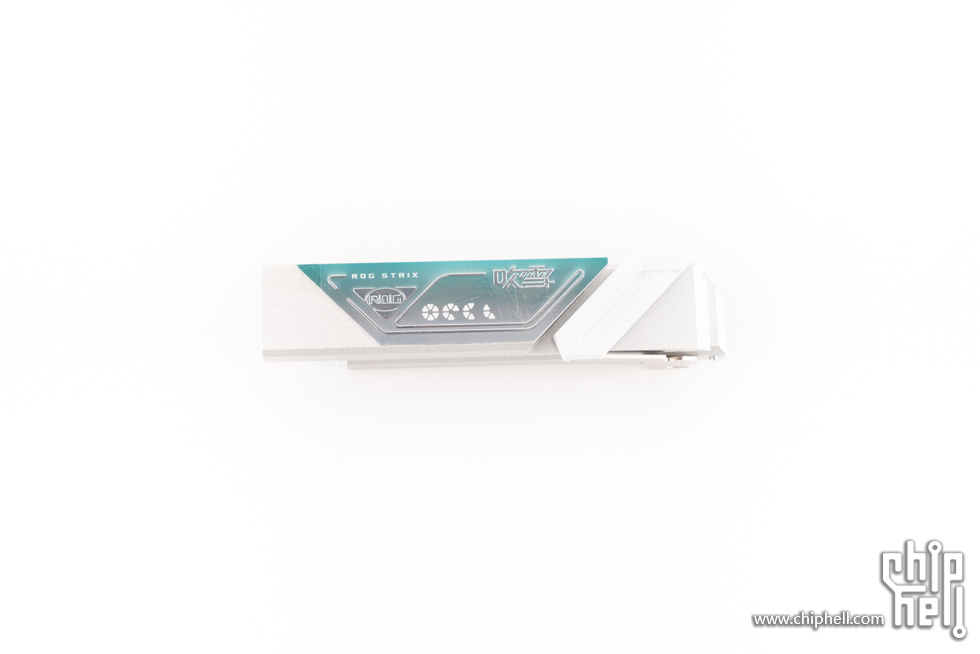

M.2快拆装甲。




M.2便捷卡扣2.0。




带有ROG logo和吹雪字样的M.2散热装甲。


散热装甲背面贴有导热垫。


主板背面，CPU插槽底座左侧有各种认证标识。


供电部分背面。


主板背部PCB上印刷的雪舞战姬图案。




集成声卡部分的隔离线。


移除散热装甲后，可以看到3个M.2插槽均带有M.2便捷卡扣2.0，支持M.2 SSD无螺丝快装。

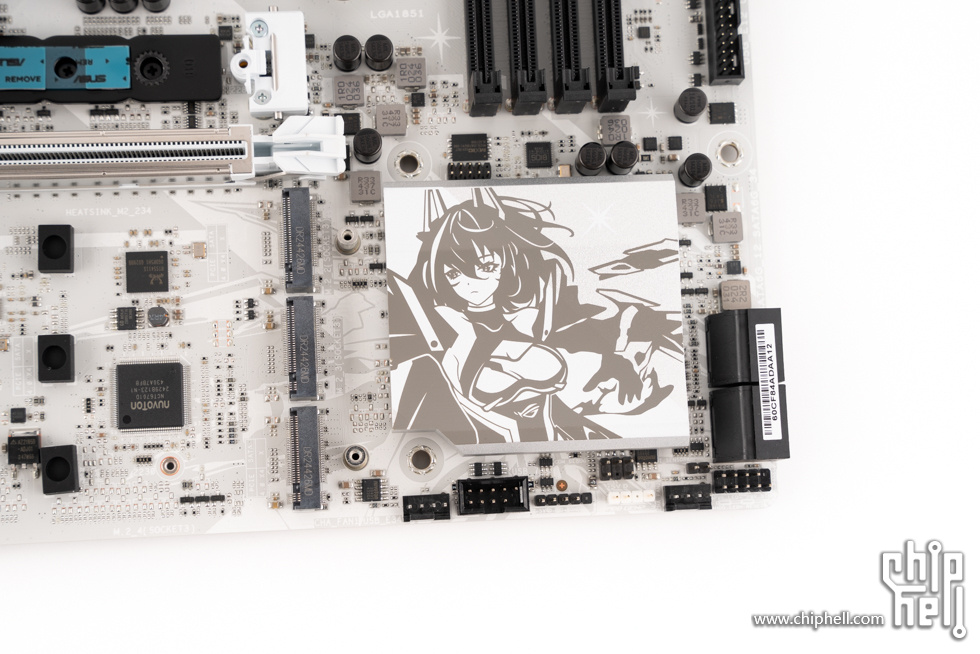

芯片组散热模块，上方有雪舞战姬图案。


主板总共有4个M.2 SSD插槽，1个支持PCIe 5.0，3个支持PCIe 4.0。

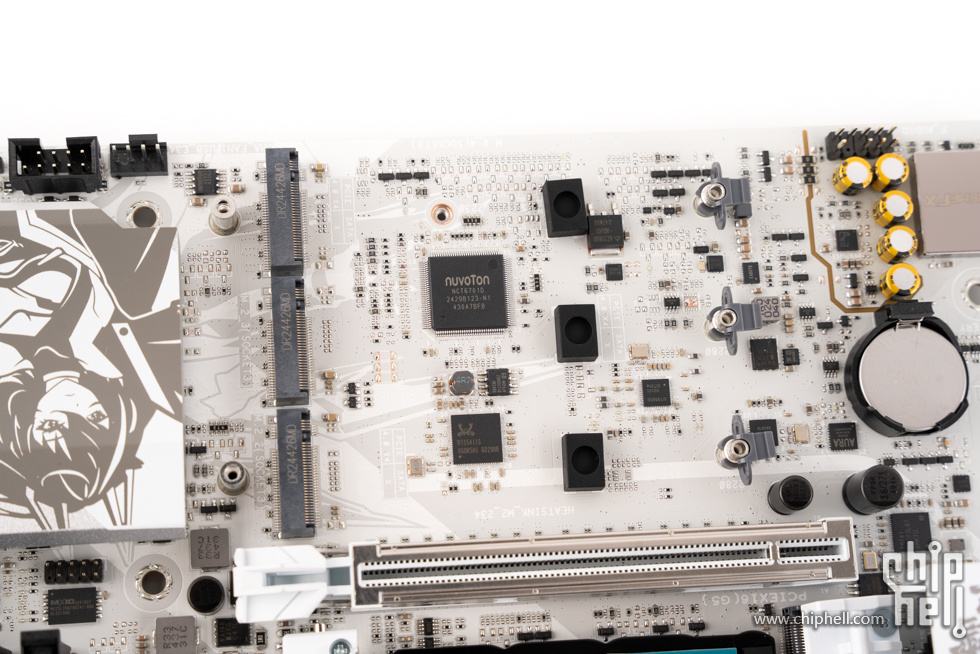

提供基础运行状态监控等功能的Nuvoton NCT6701D。


M.2散热装甲。


散热片背面均设有散热垫以负责M.2 SSD正面的散热。


ROG败家之眼灯效。


主板后方I/O接口，提供1个HDMI 2.1接口、1个DP 1.4接口、4个USB 2.0、3个USB 5Gbps Type-A、1个USB 10Gbps Type-A、1个雷电4、1个USB 20Gbps Type-C、1个2.5Gbps 有线LAN、双天线无线网卡天线接线端、1个Clear CMOS按钮、1个BIOS FlashBack按钮、以及2个3.5mm+1个S/PDIF光纤输出的音频接口组。


附件部分，包括吹雪定制化的说明手册、ROG Strix 贴纸、感谢卡。


2条SATA 6Gb/s 数据线、1套华硕易拆式天线、2套M.2 Rubber、1套M.2 Q-Latch、1套M.2 Q-Slide、1包理线扎带。


测试平台

处理器：英特尔 酷睿 Ultra 7 265K
主板: 华硕 ROG STRIX B860-G GAMING WIFI S 小吹雪
内存：ZADAK SPARK RGB DDR5 6800 16GB × 2
显卡：索泰 GeForce RTX 4070 SUPER 12GB X-G OC 欧泊白
固态硬盘：宇瞻 AS2280Q4X 1TB
散热器：九州风神 冰翼 LQ360 一体式CPU水冷散热器
电源：九州风神 PQ1000G 白色

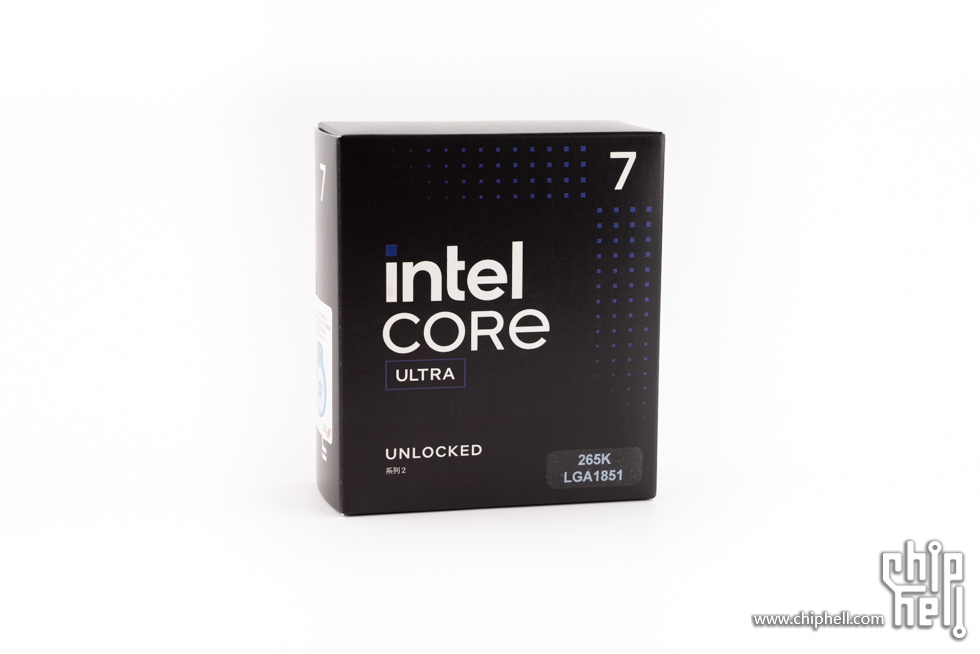

英特尔 酷睿 Ultra 7 265K。

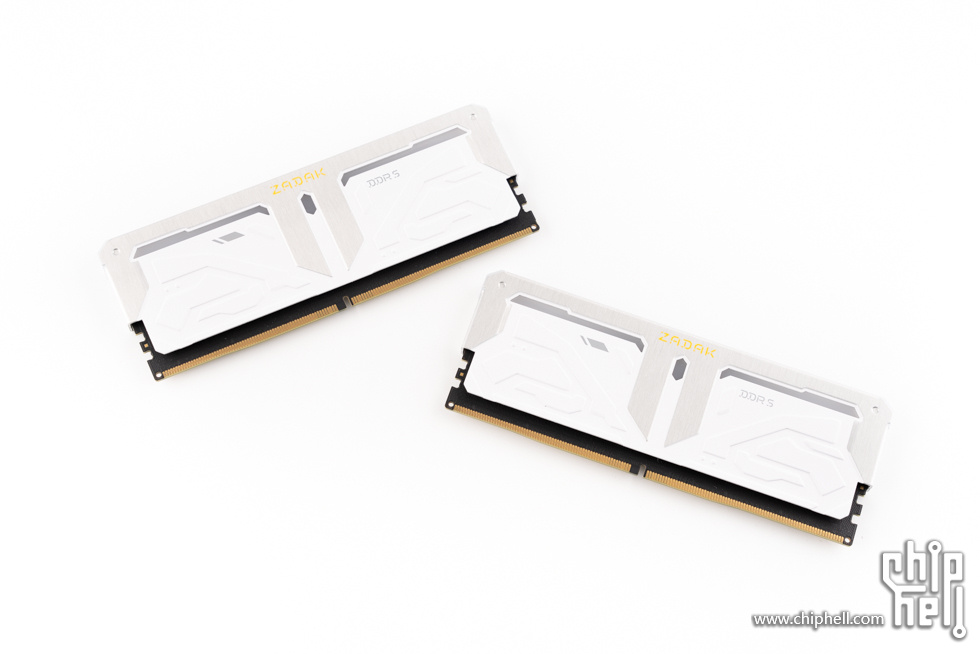

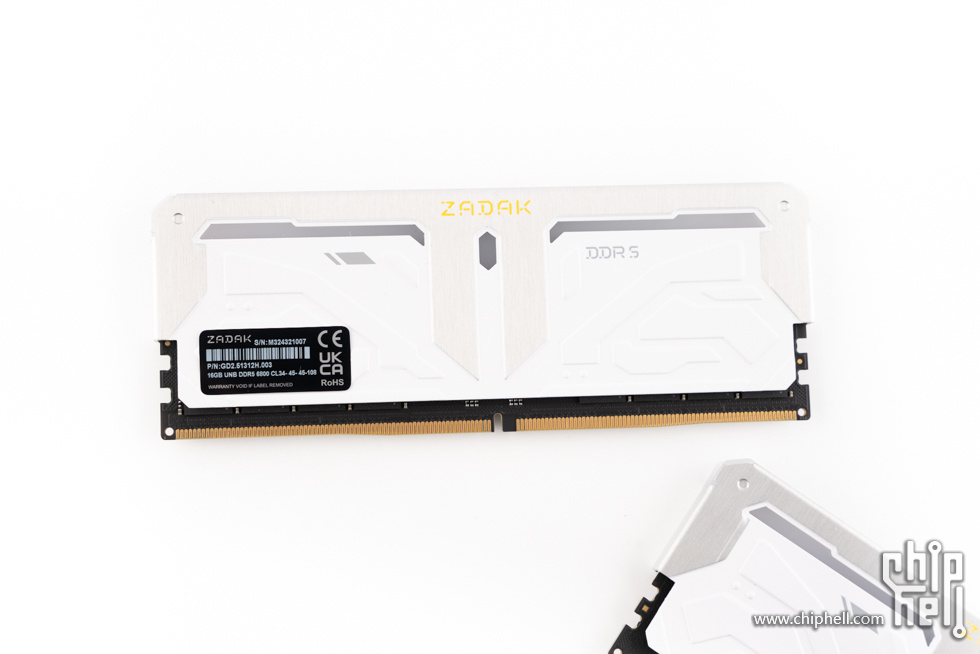

ZADAK SPARK RGB DDR5 6800 16GB × 2，内存本体，采用银白色设计，上方采用了铝合金罩包裹，下方为白色散热装甲。


白色散热装甲部分有凹凸的科技图案设计。


顶部的银色部分印有黄色的ZADAK logo。


内存背面与正面设计一致，在左下角贴有参数贴纸。

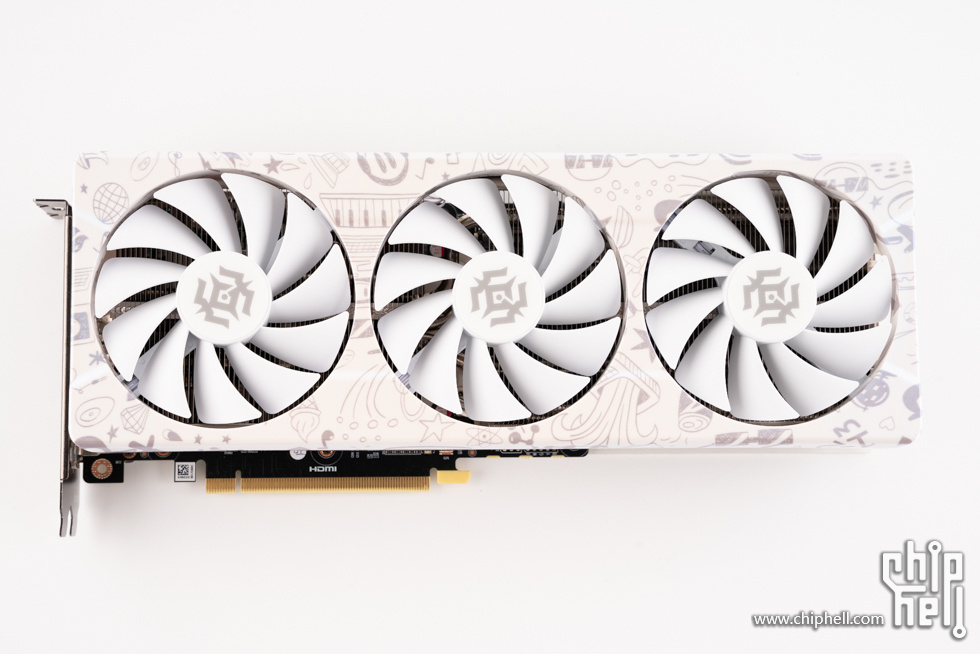

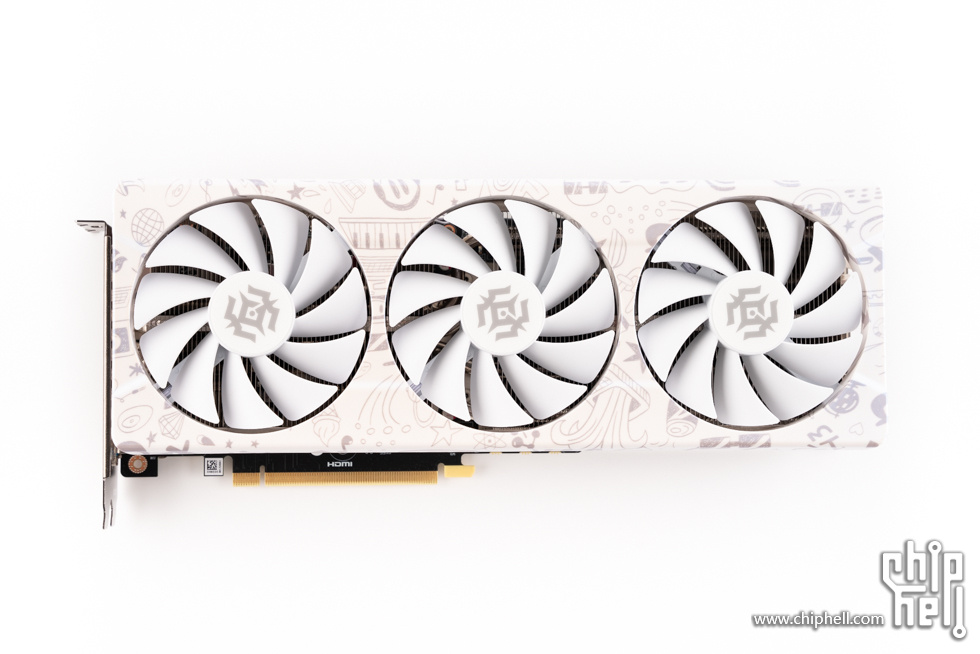

索泰 GeForce RTX 4070 SUPER 12GB X-G OC 欧泊白，显卡正面，采用三风扇设计，散热风扇罩采用了白色基底色，并进行了多重特殊工艺处理，能呈现欧泊变彩效应的视觉效果，并印有涂鸦元素，增加了趣味感。


显卡背面，采用了金属材质的背板，表面采用白色喷漆，同样有涂鸦元素。

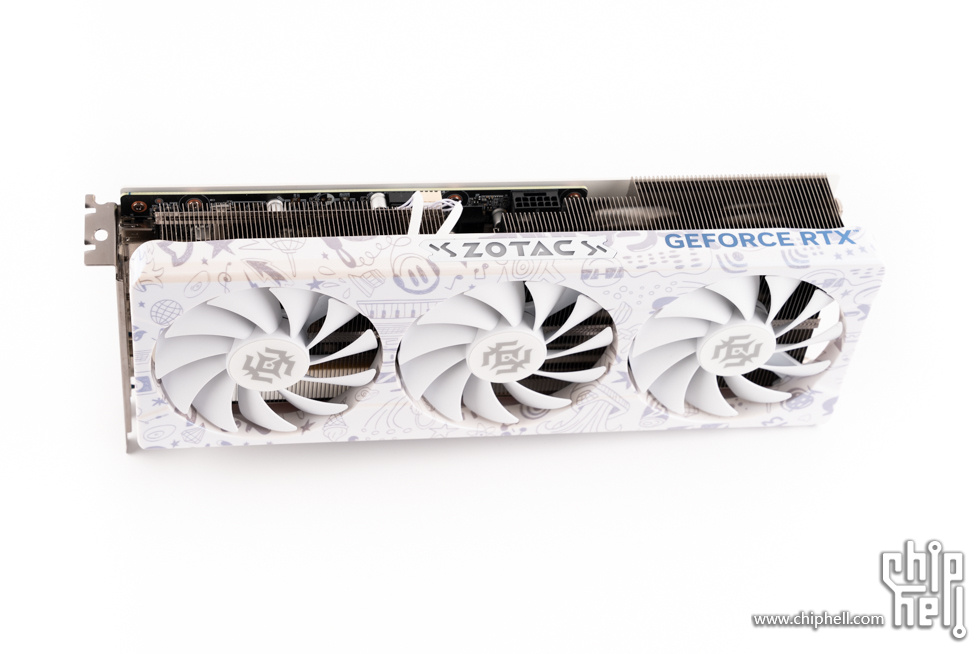

显卡立起来的效果。


索泰logo的信仰灯。


GEFORCE RTX字样。

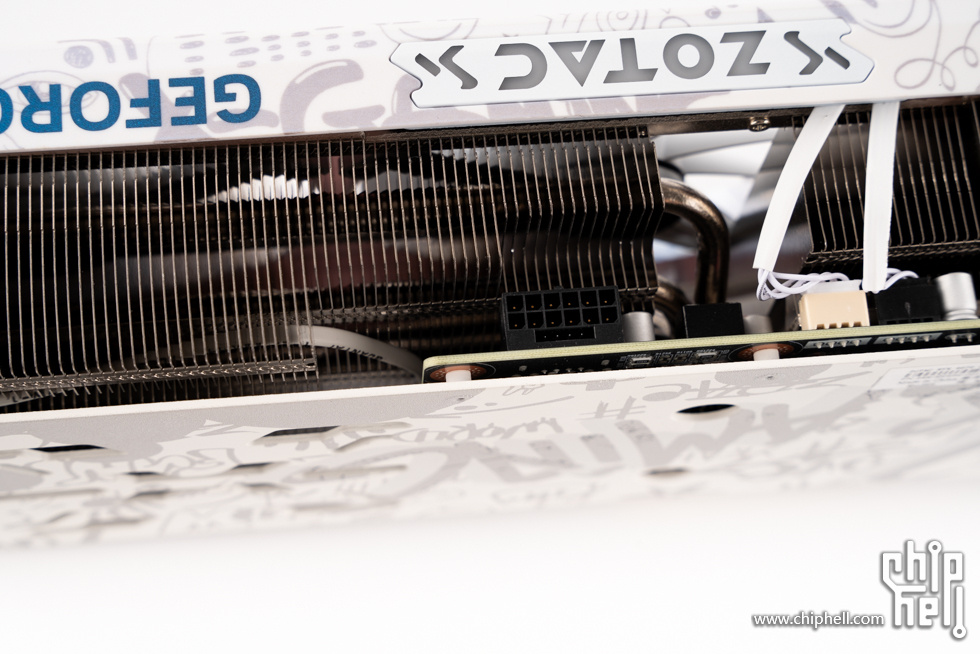

16pin 12VHPWR供电接口。


三风扇设计，采用X-GAMING系列的暗影疾风扇叶，减少空气摩擦和风噪，提升风量风压和风流。

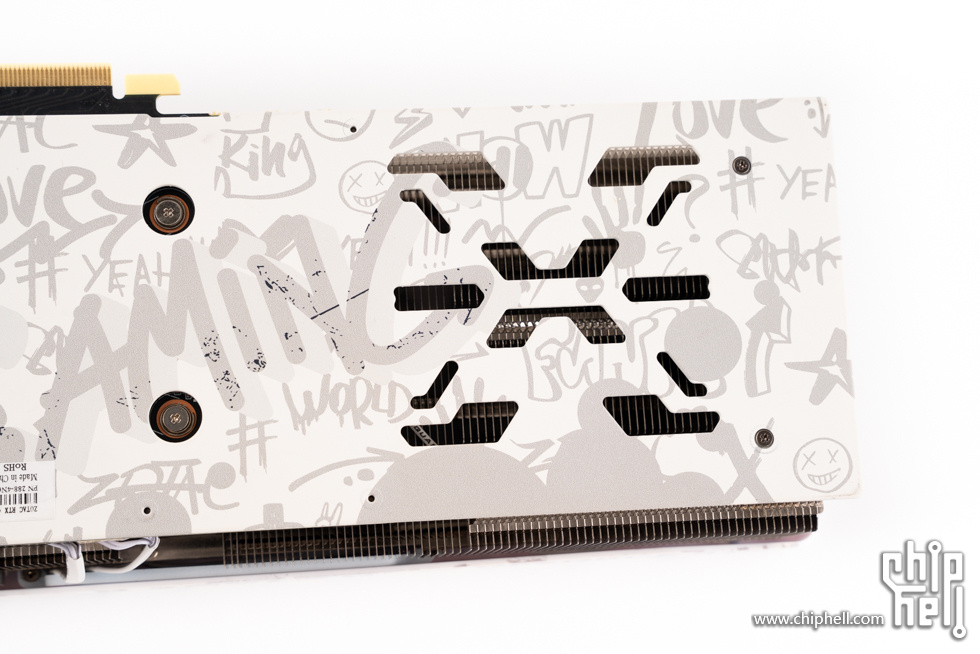

显卡背板细节。


显卡前部的对流穿透设计，能迅速带走热量，提升散热效能。


接口部分，包括3个DP 1.4a和1个HDMI 2.1。

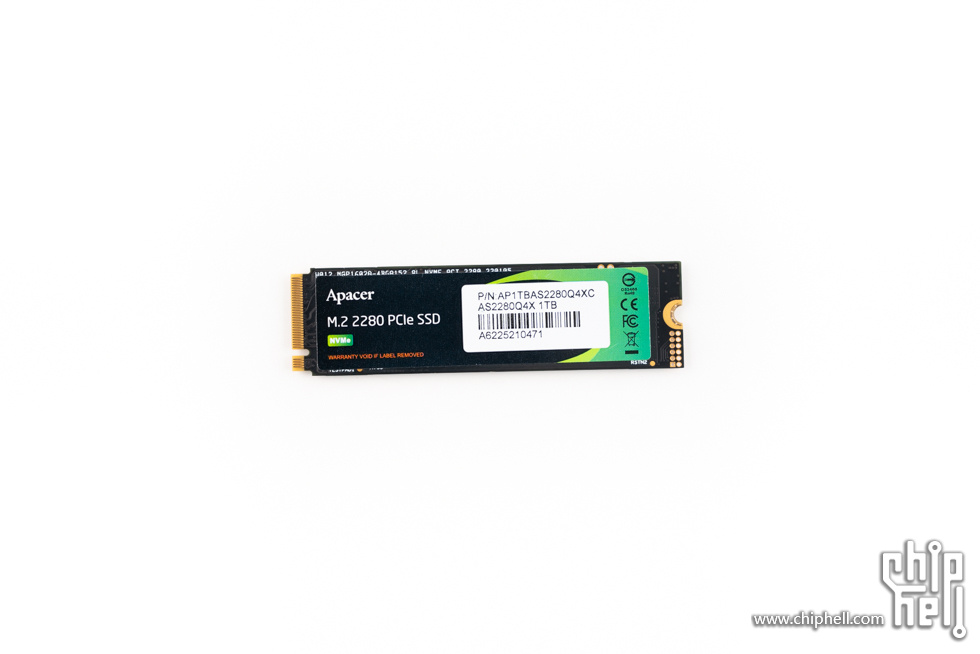

宇瞻 AS2280Q4X 1TB。

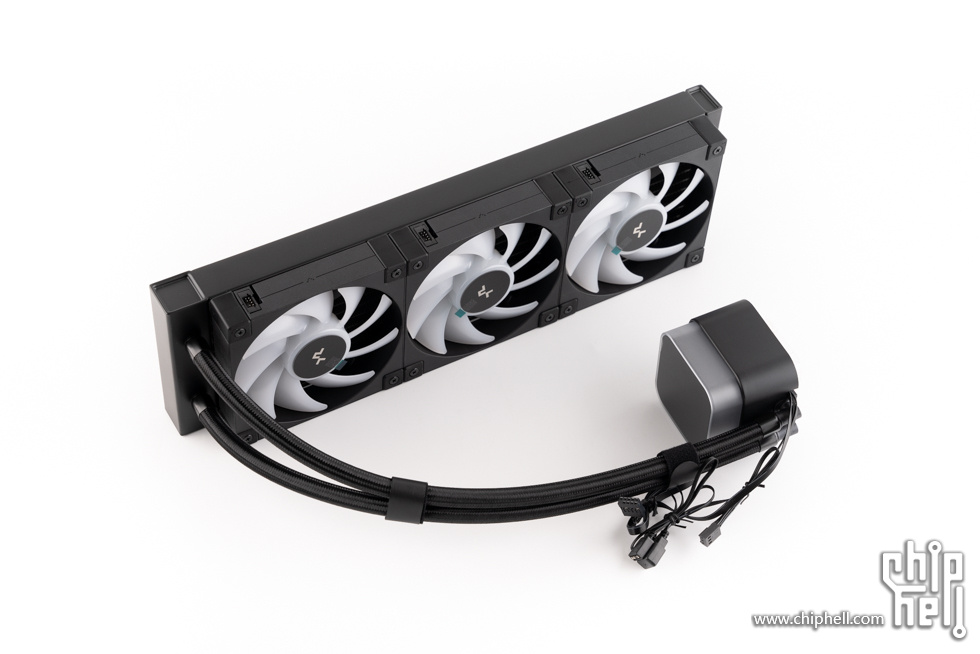

九州风神 冰翼 LQ360 一体式CPU水冷散热器。

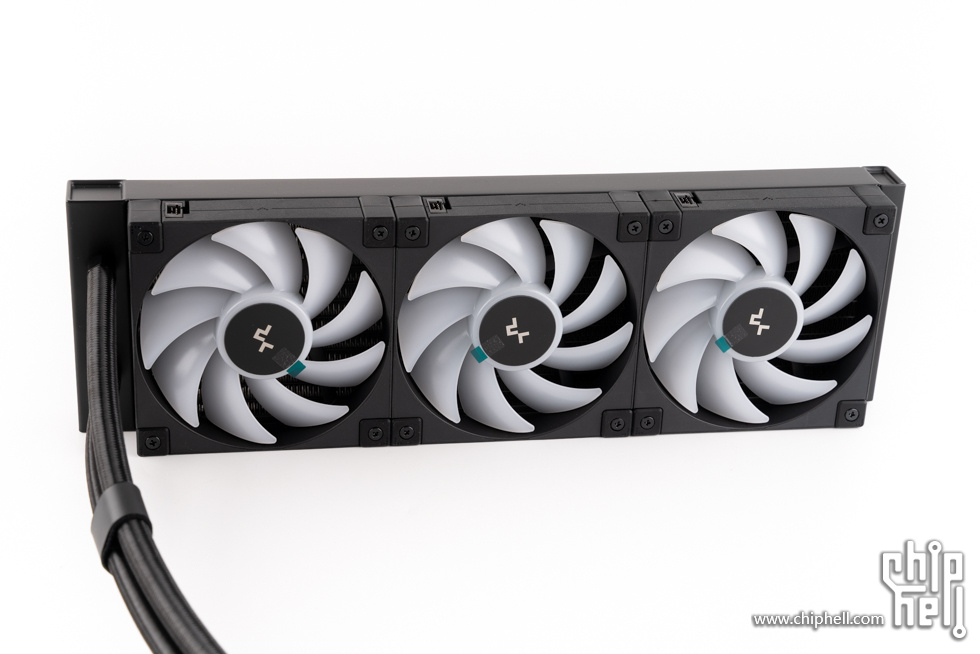

预装了风扇的冷排，风扇为FD12ARGB高性能风扇，内置6颗第二代ARGB灯珠，风扇动态PWM调速600~2400 PRM±10%，最大风量72.04 CFM，最大风压3.48 mmAq，满载运行噪音≤38.71 dB(A)。

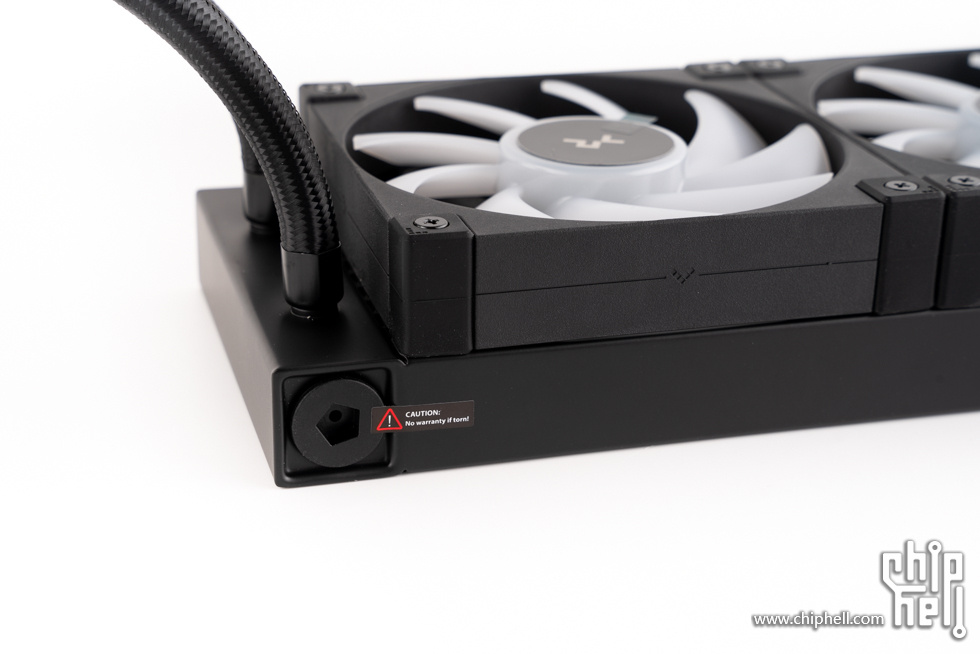

动平衡泄压。


全新LCD段码屏，支持显示温度、频率及功耗等核心参数。屏显部分采用磁吸设计，可四向旋转调整方向。侧边透窗ARGB光环，支持主流5V ARGB灯光同步，动感光影，美轮美奂。冰翼360搭载九州风神自主研发第5代高能水泵，全新高效能3相6槽4极马达，水泵转速3400 RPM±10%，解热功耗高达300W，满足高性能用户使用需求。

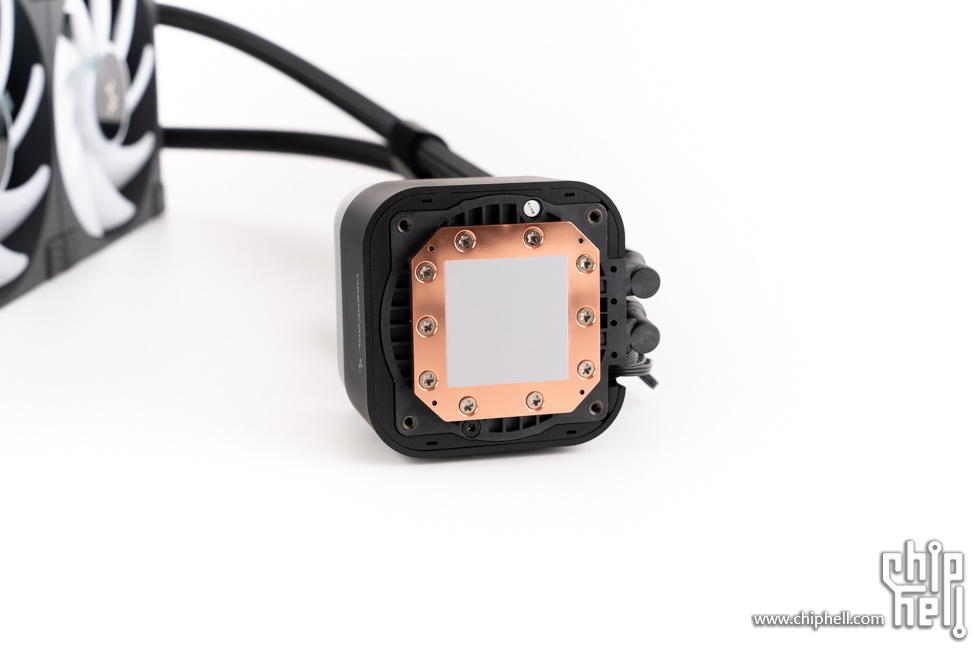

预涂了硅脂的铜底。


九州风神 PQ1000G 白色 金牌全模组电源，基于ATX3.1方案设计，满足PCIe 5.1标准，满足200%整机瞬间功率便宜，满足300%显卡瞬时功率便宜，满足12V CEM 250%瞬时功率便宜，电源尺寸为140 × 150 × 86 mm紧凑尺寸设计，带来出色的机箱兼容性，采用日系主电容、FDB轴承，配备压纹模组线，带有10年质保。

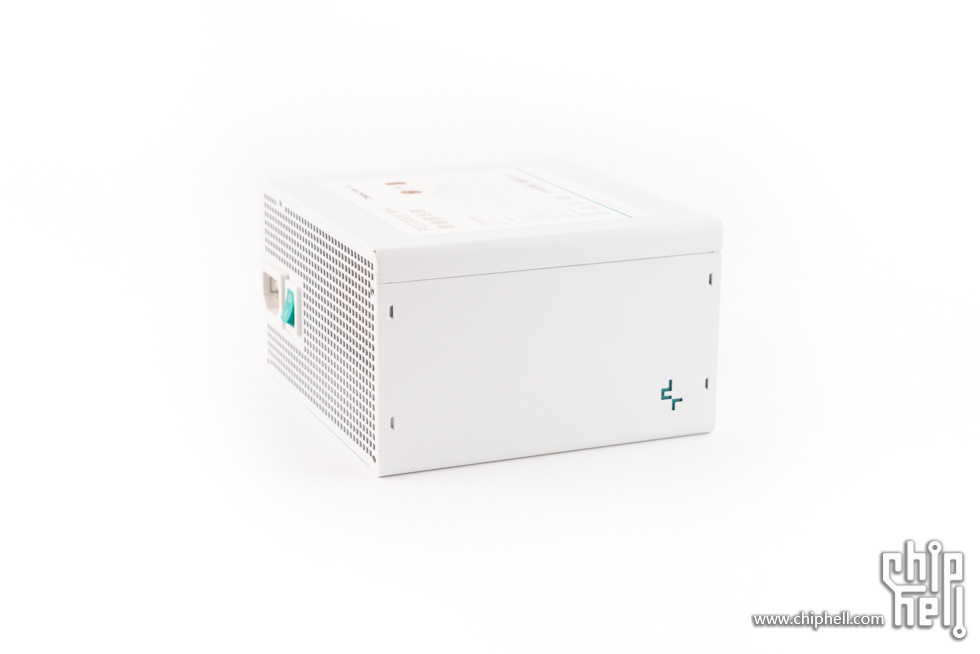

电源侧面，有九州风神的logo。

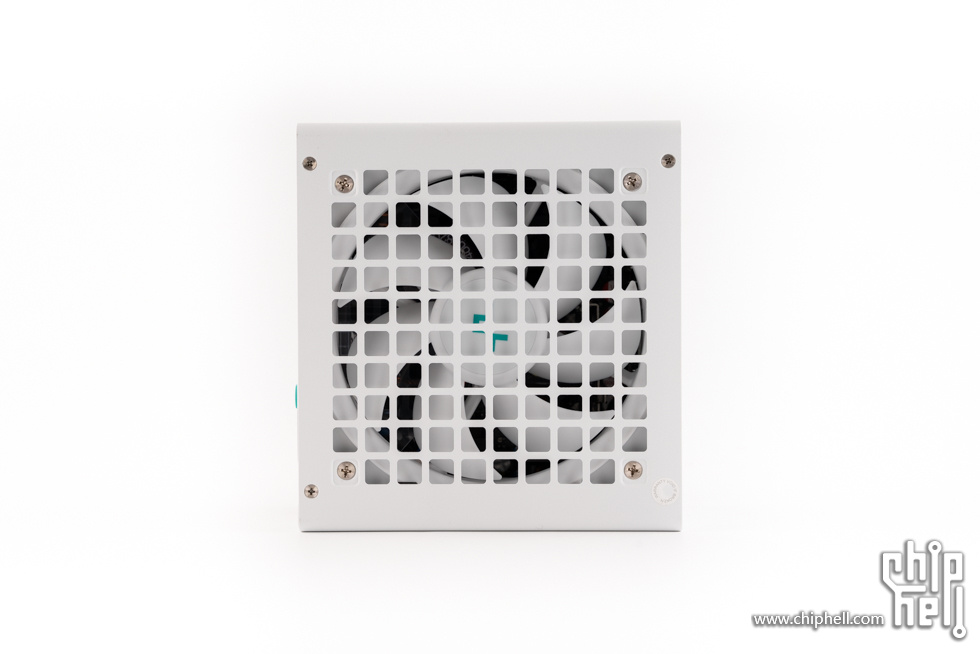

风扇侧，选用120mm原厂真FDB轴承风扇，寿命更持久，支持PWM温控调节，满载状态下噪音更低。


电源内部采用主流主动式PFC + 半桥SRC LLC + DCto DC稳定架构，提供了稳定的电压输出调节能力。

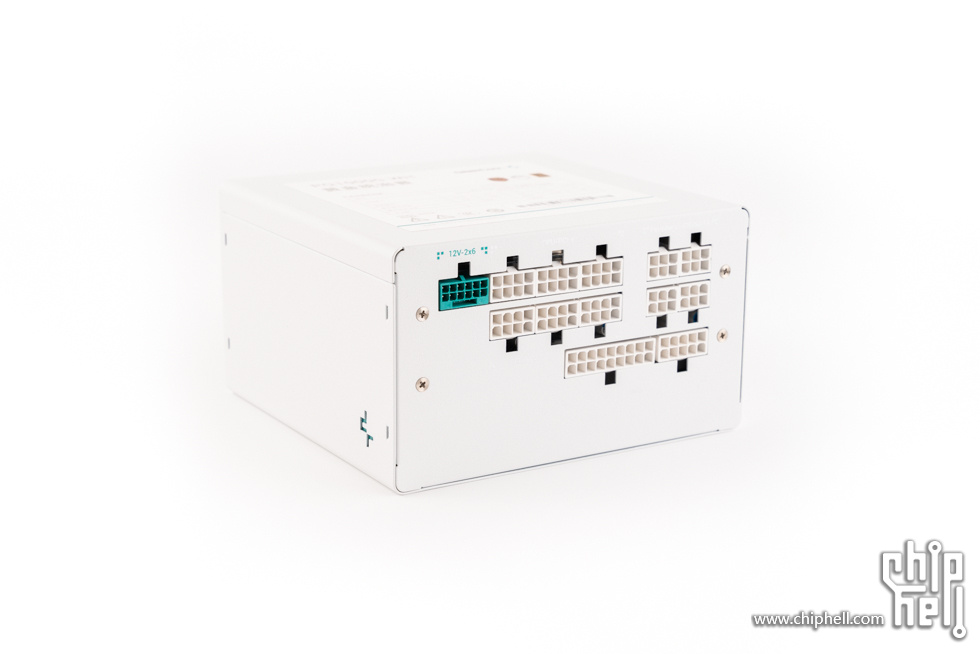

全模组接口，提供三路PCIe 8pin 和一路12V-2x6 供电。


安装内存。

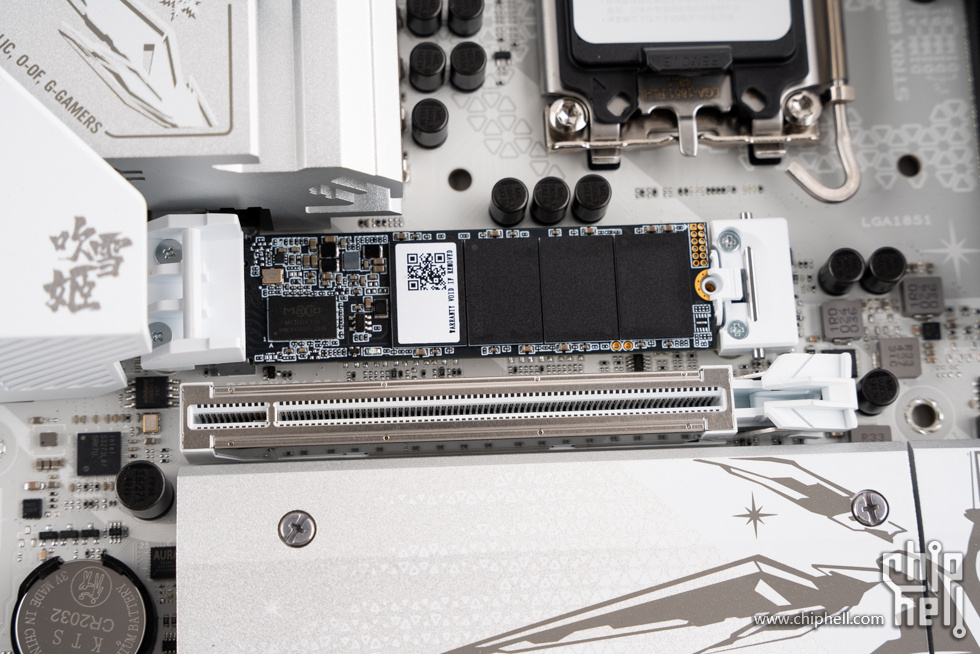

安装SSD。

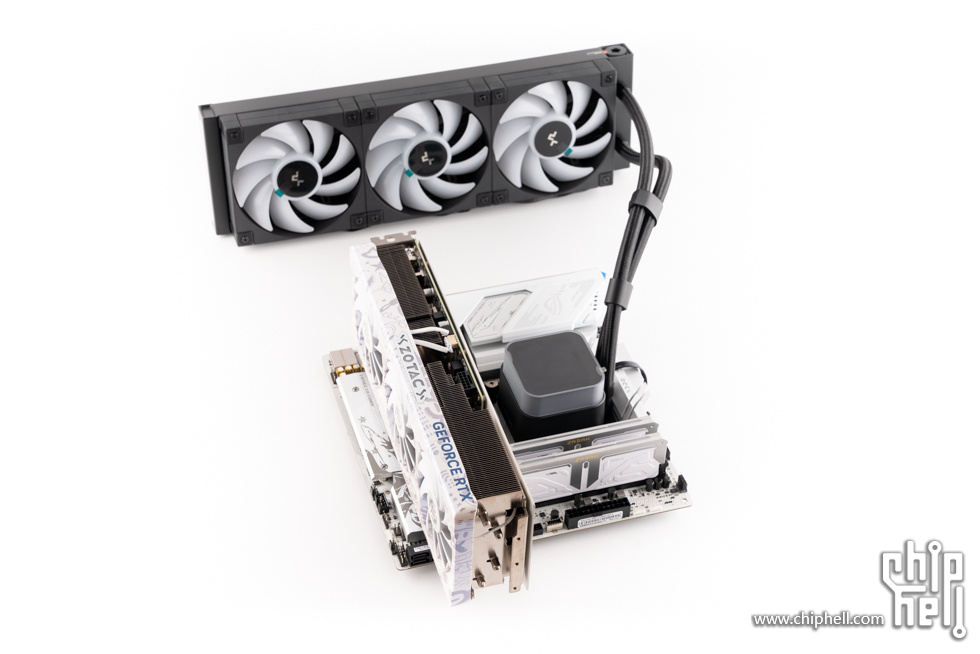

假组上显卡，平台完成。






BIOS解析

默认进入后是EZ模式，界面为ROG雪武战姬的二次元青蓝色界面，并采用了Full HD高清化。


按F7进入是Advanced界面。Ai Tweaker主界面，提供了与性能有关的各类调节选项。












Advanced主界面，收录了主板平台各类接口和外围设备的所有可调节杂项汇总。

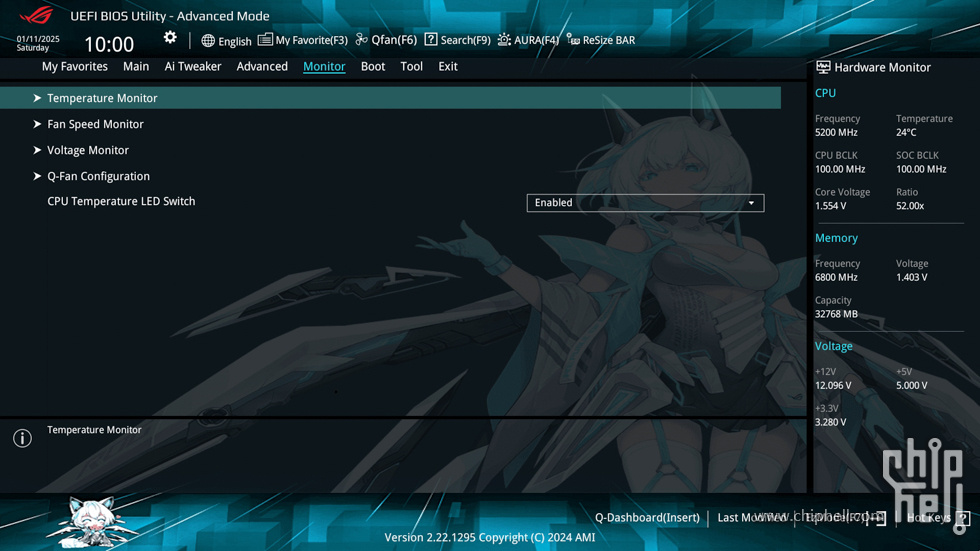

监控主界面，包含四个子菜单，分别为温度监控、风扇转速监控、电压监控、以及Q-Fan风扇转速设定。


Boot主界面。

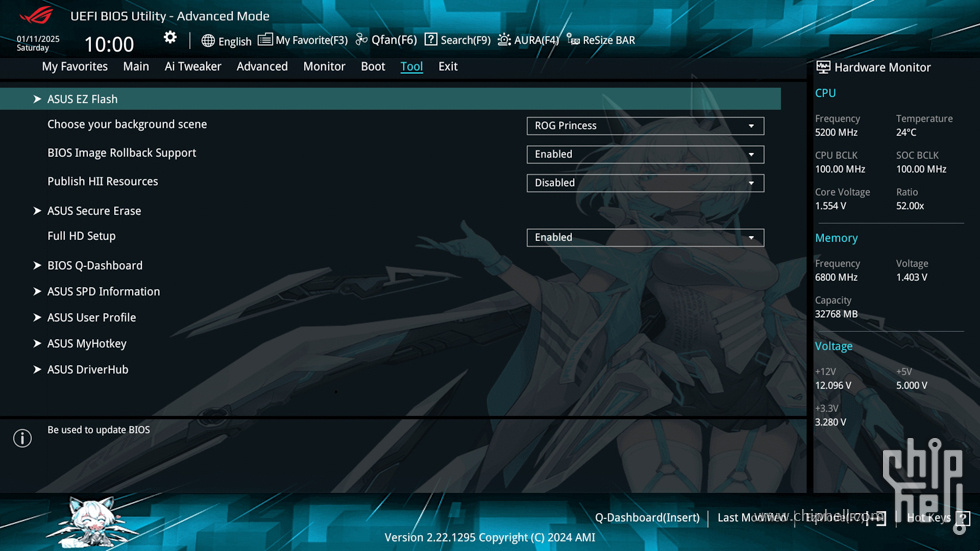

工具主界面，包含EZ Flash BIOS刷新程序、内存SPD查看器、BIOS用户保存档、F3/F4热键功能指定等功能。

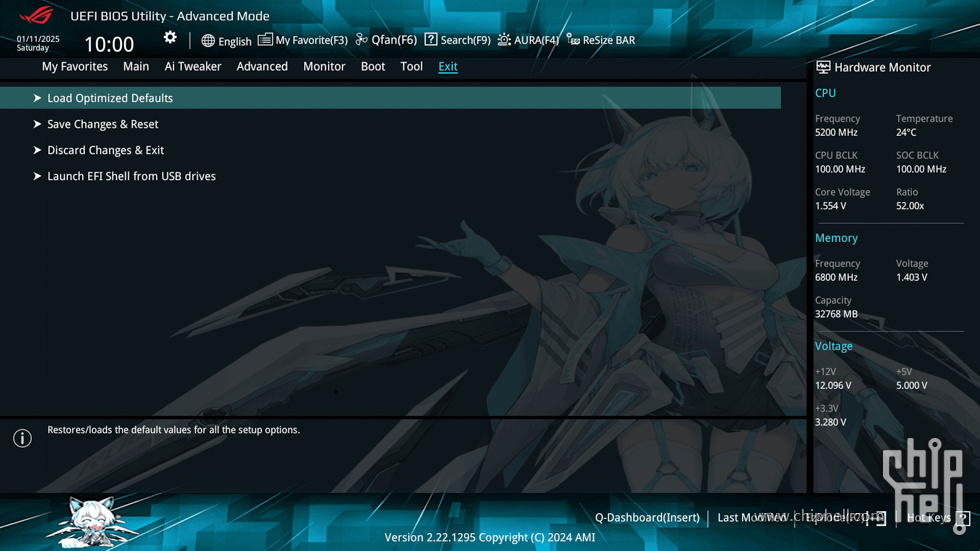

退出主界面。


性能测试

CPU-Z截图。


主板信息。

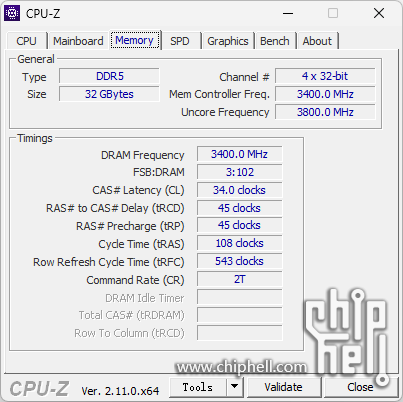

内存信息，开启XMP后已经自动超频到6800 MHz。


使用海力士颗粒。

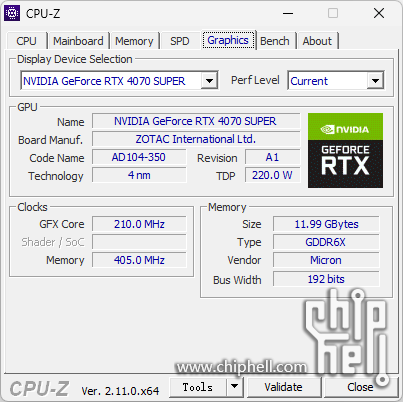

显卡信息。


CPU-Z跑分测试。

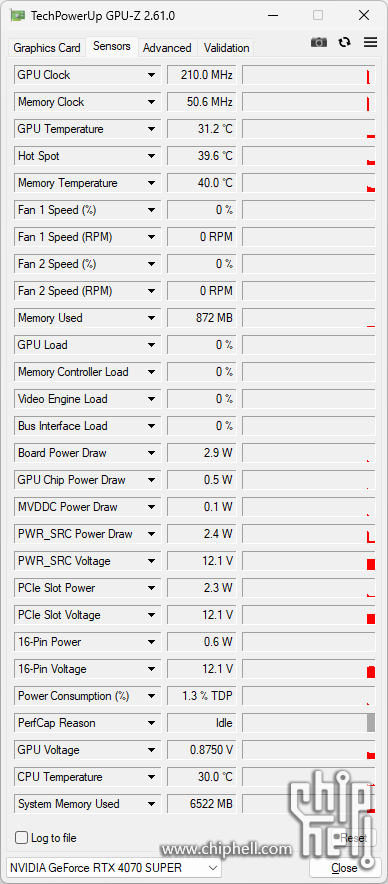

GPU-Z截图。




Cinebench R23 测试结果，CPU多核为35898 pts。


Cinebench R23 测试结果，CPU单核为2274 pts。


开启预设XMP后，自动超频到6800 MHz，时序为34-45-45-108，AIDA64内存性能测试，读取速度为102326 MB/s，写入速度为90312 MB/s，复制速度为93476 MB/s，延迟为85.0 ns。


在BIOS里面开启XMP Tweaked，时序为34-45-45-108，性能进一步提升，AIDA64内存性能测试，读取速度为104.10 GB/s，写入速度为97212 MB/s，复制速度为98730 MB/s，延迟为76.3 ns。

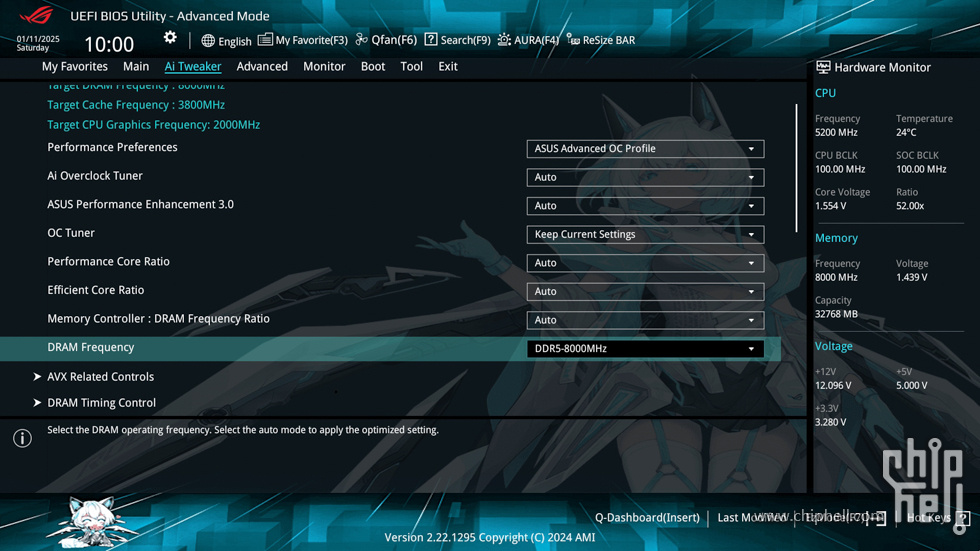

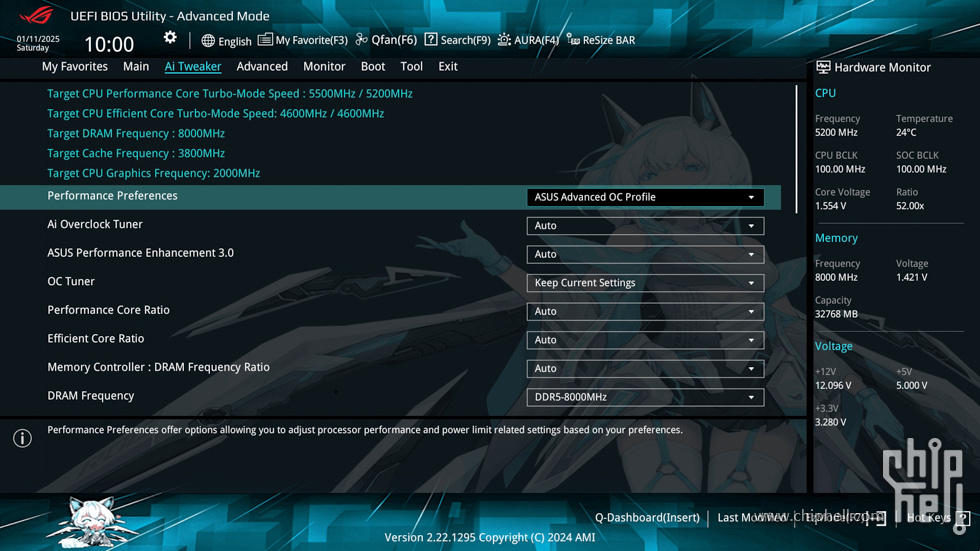

手动对内存进行超频，进入BIOS后，调整内存频率至8000MHz。




手动调整内存参数36-46-46-46-96。


设置内存电压为1.43 V。


手动超频到8000MHz，时序为36-46-46-96，AIDA64内存性能测试，读取速度为117.02 GB/s，写入速度为98053 MB/s，复制速度为103.64 GB/s，延迟为78.8 ns。


SSD性能测试。

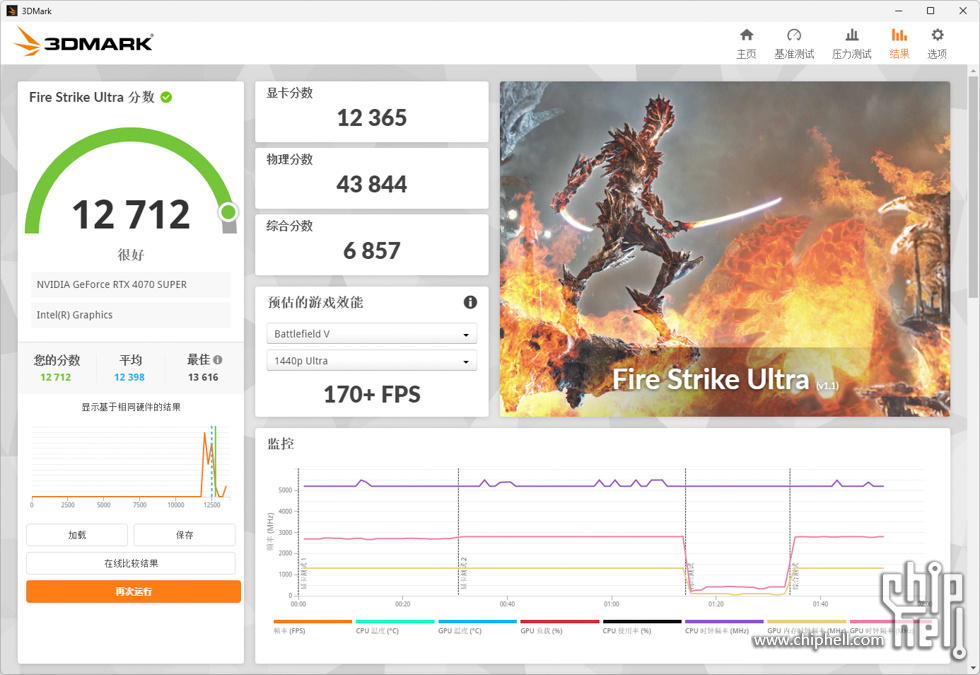

3DMark Fire Strike Ultra 得分12712，显卡得分12365。

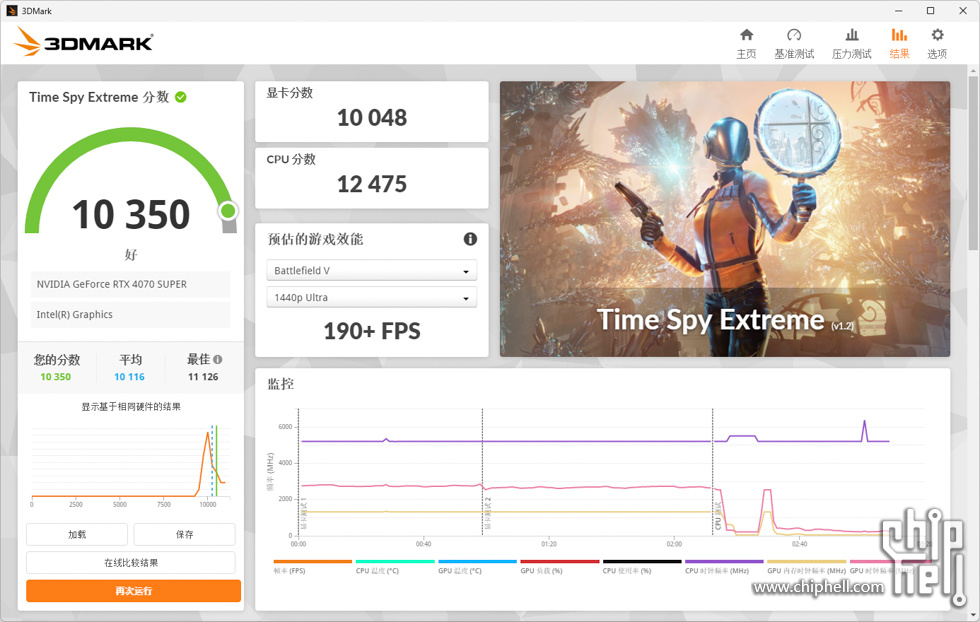

3DMark Time Spy 得分10350，显卡得分10048。


3DMark Port Royal 得分为13290。


3DMark CPU Profile 跑分。

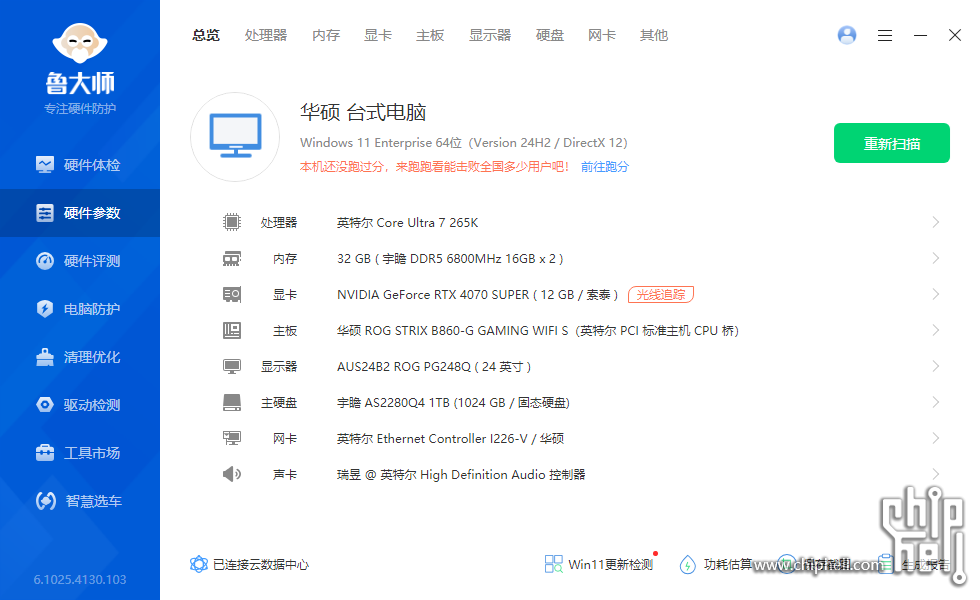

鲁大师配置信息。


鲁大师娱乐跑分2586174分。

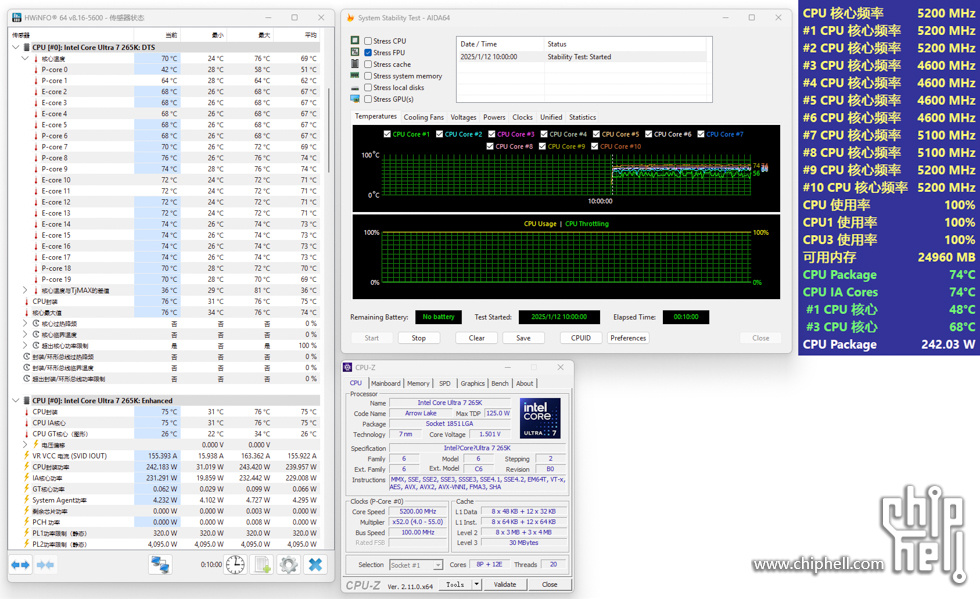

AIDA64 FPU 拷机测试，U7 265K P核 5.2Hz，E核4.6GHz，测试10分钟。
CPU 核心平均温度：51℃ 62℃ 67℃ 67℃ 67℃ 67℃ 67℃ 69℃ 74℃ 74℃ 71℃ 71℃ 71℃ 71℃ 73℃ 73℃ 73℃ 73℃ 70℃ 69℃。


小结

整体而言，华硕 ROG STRIX B860-G GAMING WIFI S 小吹雪 主板在用料做工上保持了较高的水准，配以14+1+2+1供电模组（80A）和足够的散热装甲模块，能满足满载运行的稳定，扩展方面，提供了一条PCIe 5.0插槽，高速存储方面，带有1条PCIe 5.0 M.2插槽和3条PCIe 4.0 M.2插槽，还提供了2.5G有线网卡、Wi-Fi 7、蓝牙5.4、雷电4，能满足玩家各种存储和连接需求，主板采用白色PCB和银白色散热装甲，融入了多处雪舞战姬元素，对于想搭建白色主题装机的玩家，是一个不错的选择。
