浪潮5212M4 U2硬盘笼子求教

lufan

在小黄鱼上买了这么个笼子，请教下各位大神，这个自带3个8643接口，这个笼子有不带U2版本的是直接一根8643可以识别所有硬盘，剩下的两个据说是能串联其他笼子。
那现在这款U2的，按照我的理解是否是只接1根8643就能识别所有SATA硬盘，然后如果需要U2直插单个盘位就能用？

因为是网络机柜所以只能考虑主机配外接笼子的方案，还请各位不吝赐教。

iooo

看样子是不带扩展芯片的，需要全部插上才行

wxlg1117

能串联另一个模组的必须带扩展芯片;你这个不带扩展芯片,每个8643口对那一排4个sata/sas盘位,同理每个8654-4I对应一个U2盘位.

ps:很多这种服务器配件,你可以去试试搜索有选配该类型配件的服务器型号,比如英特尔的笼子和raid卡,你去搜英特尔有该选件的服务器型号下guide,甚至连接插件引脚定义都有.

gaoyi124

我dell的设备都是可以在官网上下载完善的说明书文件,不知道你这个浪潮能不能找到详细的说明,上面会告诉你每一个端口的用法和作用和规格

brucelee1126

看样子只能接那三个8643，一个管4个sata，三个就是12个sata

猪圈

这个不带扩展芯片，一个8643接口对应一排4个盘，3*4刚好12个

lufan

wxlg1117 发表于 2025-1-16 20:19
能串联另一个模组的必须带扩展芯片;你这个不带扩展芯片,每个8643口对那一排4个sata/sas盘位,同理每个8654-4 ...

比如说我接最下面的8643，然后最下面的这一排只能sata或者sas？如果下面我在插一根u2的线是否会变成8643只接管3个呢？

lufan

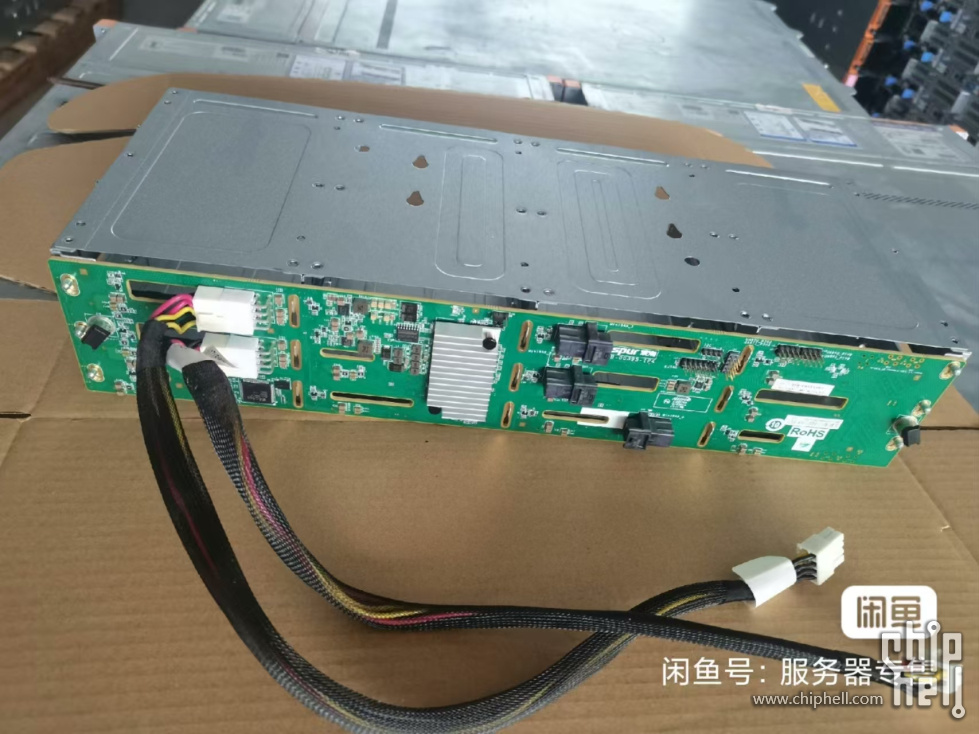

感谢楼上几位大神回复，我把另一个版本的也买了，这个散热片下面的是不是就是扩展芯片

mk5250

lufan 发表于 2025-1-16 20:48
比如说我接最下面的8643，然后最下面的这一排只能sata或者sas？如果下面我在插一根u2的线是否会变成8643 ...

你线都插了识别到什么就取决于你插入的硬盘；插入的是u2就认u2盘，插入的是sata就会识别为sata盘；sata跟nvme针脚不一样能自动识别的

巴特沃斯

我去，还有这种背板...那8HDD混4U2不是挺好？

momo77989724

一看就不能
12个8654 4i 是接U2的  3个8643是接SATA的  就是分开接   不存在接一个口通用
也没看到扩展芯片 多半你接一个8643只能认一排4个SATA

momo77989724

lufan 发表于 2025-1-16 20:49
感谢楼上几位大神回复，我把另一个版本的也买了，这个散热片下面的是不是就是扩展芯片
...

这个直接问卖家啊
这个比较像  带芯片的 可能1个8643就能认全12个SATA

巴特沃斯

momo77989724 发表于 2025-1-16 21:52
这个直接问卖家啊
这个比较像  带芯片的 可能1个8643就能认全12个SATA

这个我有，确实就是一条线就能全认了

momo77989724

巴特沃斯 发表于 2025-1-16 21:55
这个我有，确实就是一条线就能全认了

刚才没注意他说的是浪潮  这是闲鱼标配了。。太多拆机机头了 M4作为一个代表型号

wxlg1117

lufan 发表于 2025-1-16 20:48
比如说我接最下面的8643，然后最下面的这一排只能sata或者sas？如果下面我在插一根u2的线是否会变成8643 ...

sas/sata和u2电路可以同时工作,u2盘不会被8643口所在得卡接管,反之也不会,当盘位里上了硬盘会自动识别走哪一路,so你一排4个位置你插了一个u2盘,那u2盘走8654-4i去了,这一排对应得8643下当然最多只能识别3个盘,.

fangl2002

我有个有趣的想法，不知道行不行。
那就是我家中有2台电脑，我可不可以一台电脑接一条8654-I8给4个U2，一条8643给4SATA.
另外一台电脑接一条8643给4SATA。
这样就能物尽其用，两台电脑里面不放除系统盘外的其他硬盘。

lufan

momo77989724 发表于 2025-1-16 21:52
这个直接问卖家啊
这个比较像  带芯片的 可能1个8643就能认全12个SATA

小黄鱼拆机佬，一问三不知

wxlg1117

fangl2002 发表于 2025-1-16 22:06
我有个有趣的想法，不知道行不行。
那就是我家中有2台电脑，我可不可以一台电脑接一条8654-I8给4个U2，一条 ...

就是2台电脑分享一个笼子里的不同盘位呗:笼子带扩展芯片的基本不行(可能支持双端口的可行,但是一般系统可能也不支持),不带扩展芯片的必须楼主这种12盘位的可行,3个8643端子一台电脑一个,8654-4i也是一对一,都互不相干.

唯一一点要注意的就是笼子的上电问题

fangl2002

wxlg1117 发表于 2025-1-16 22:13
就是2台电脑分享一个笼子里的不同盘位呗:笼子带扩展芯片的基本不行(可能支持双端口的可行,但是一般系统可 ...

哦，谢谢解答。
看来还是去咸鱼定制比较靠谱。哈哈

自由的风001

看了一下，说一下我的理解：
8643管一排sata或sas，如果某个接口插入了U2 硬盘，那就需将对应的8654插上才能识别使用U2，其余的插入sata或sas还是需要那个8643提供数据信号。

这个背板如果插入12个U2，需要对应插入12个8654才能使用12个U2。
如果只是作为sata或者sas盘接口使用，插入3个8643即可。

自由的风001

fangl2002 发表于 2025-1-16 22:06
我有个有趣的想法，不知道行不行。
那就是我家中有2台电脑，我可不可以一台电脑接一条8654-I8给4个U2，一条 ...

这种12盘位背板一体的，按照你的想法，就是开机上电需要仔细考虑。
m4还有分开的背板，每个背板只有4个盘位，这样的笼子挂3个背板，可以完美实现你说的想法，而且互不妨碍。

wkbenpao

自由的风001 发表于 2025-1-17 06:32
这种12盘位背板一体的，按照你的想法，就是开机上电需要仔细考虑。
m4还有分开的背板，每个背板只有4个盘 ...

上电顺序怎么搞？

自由的风001

wkbenpao 发表于 2025-1-17 08:29
上电顺序怎么搞？

我的理解是，给硬盘笼上电的电脑先启动，硬盘笼上电后，再启动只有数据线连接硬盘笼的电脑。
关机的时候顺序反过来。

如果顺序搞反了，可能对硬盘有损害。

huihuige

5212m4还有这种笼子呢？不错啊
u2和sas可以混插
就是如果插u2的话空间利用率低了点~

wowfspp

询问过恒煜的一个商家，答复是u2盘和sata sas盘分别是不同的通道和协议，前者pcie协议.后者是sata sas协议。当然都可以从pcie插槽接，只不过芯片不同，尽管可能都能用8643那种线材和接口。但不通用。所以他的意思是：可以两种线材都接，但同一块盘位或者同一组下的4个盘位，只能同时存在一种协议，不可能同组下的4个盘位有的插sas sata.有的插u2.  以上只说直通。RAID不懂

wowfspp

同样对这个浪潮12 盘位感兴趣，楼主以后多多分享哦
我的想法是其中的一些盘位常开，一些盘位作为备用或者闲置断电状态，这样不用总去安装硬盘到抽拉架子上，常用的也放在一起好找，存放环境也方便统一

自由的风001

wowfspp 发表于 2025-1-17 13:48
询问过恒煜的一个商家，答复是u2盘和sata sas盘分别是不同的通道和协议，前者pcie协议.后者是sata sas协议 ...

我现在用的是分体的3条12盘位，单条4盘位的背板，单条4盘位的背板，两个是sata sas协议，两个是nvme协议，都是8643接口。

插U2的两个盘位接两条接nvme协议的8643，另两个盘位是sata sas协议，可以上sata sas协议硬盘，用一条8643线接上即可。

单条背板可以同时接sata sas两个，nvme的u2 两个，同一条供电线，同时运行。

背板接口上标着sas 或者nvme，所以看看背板接口的标注协议就能明白了。

再也不对喷

5212m4原生不支持u2的，能支持除非被改过了

Chip一Hell

lufan 发表于 2025-1-16 20:49
感谢楼上几位大神回复，我把另一个版本的也买了，这个散热片下面的是不是就是扩展芯片
...

楼主，最近我在研究这个，这个供电是不是显卡8pin供电？

zxy2001

Chip一Hell 发表于 2025-3-31 22:32
楼主，最近我在研究这个，这个供电是不是显卡8pin供电？

需要CPU 8pin，4根12V, 4根地线。。。。 显卡8pin缺一根12V的
