【2月1日新图+视频】梗图成真！造一台RTX8090机箱 :)

广场舞高玩

起因是想起一张很久以前的梗图，当年就觉得这个空调的造型很有意思，适合做成MOD。但始终觉得外观有点单调，直接照着还原，可能会有点傻大粗的感觉。

直到前段时间偶然发现猫头鹰家还有专门为20CM风扇出的配套铁网，感觉这个铁网放在空调上会很有风格。于是就有了这个作品。

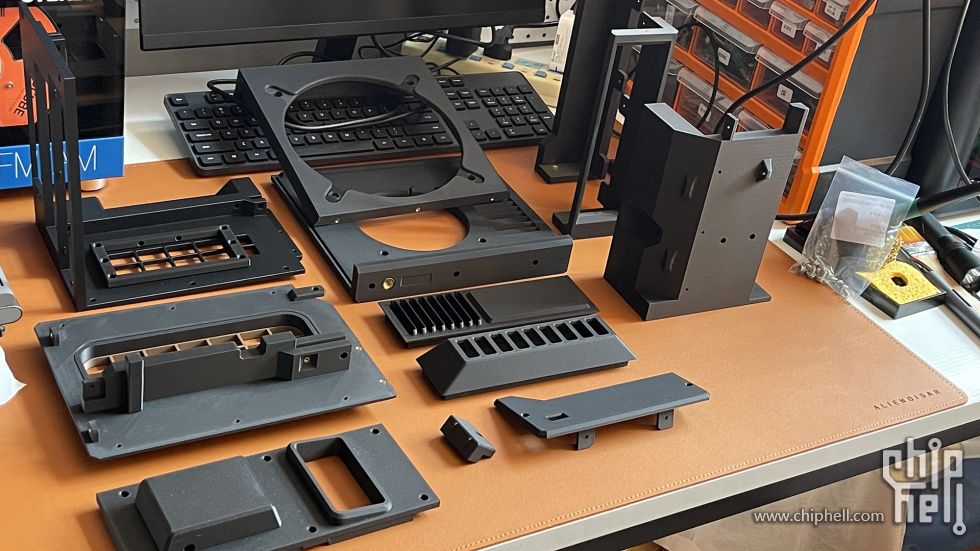

大概是去年12月中旬左右开始设计的，总设计时间在150小时左右。用的是3D打印制作，做成类似CNC的块块，然后拼接起来，整体尺寸10L左右。
不得不感叹现在3D打印技术的发展速度，家用级的机器打出来效果都很不错了。先放几张图，过段时间会更新视频。
硬件方面没有做太多兼容，因为要把体积做小，定位是一台好玩的二奶机。

主板:铭瑄新出的B760 BKBi
显卡:西风4070樱吹雪
这两个硬件搭配可以把机箱体积缩到最小，其他就没太多限制了，
电源:海韵SGX750，当然其他SFX也是兼容的，需要定制压纹线
散热：超频三RC600，67mm下压基本都可以
风扇：猫头鹰A20+猫头鹰自家的铁网


---------------------------------------分割线【以下内容2025年2月1日更新】---------------------------------------
前段时间在忙视频，现在忙完有时间拍一些照片了。照片是CHH独家哦，其他平台就不发了。
帖子拉倒最下面，还有制作过程的视频哈。

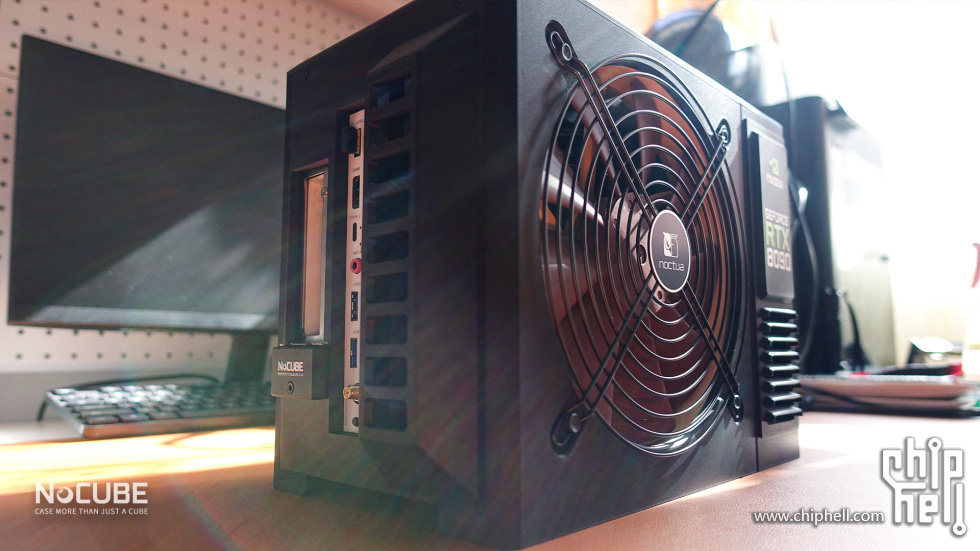

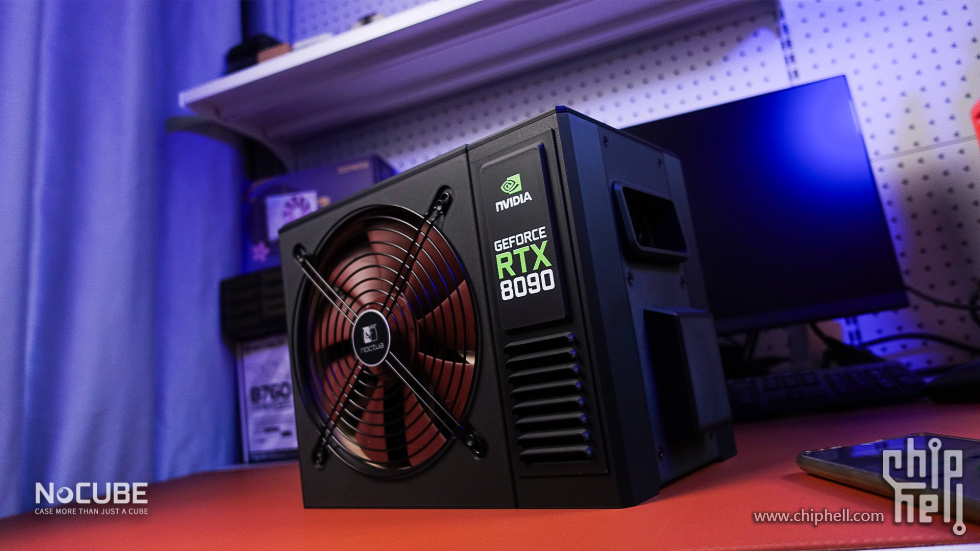

先来几张整体外观展示，桌面模式！

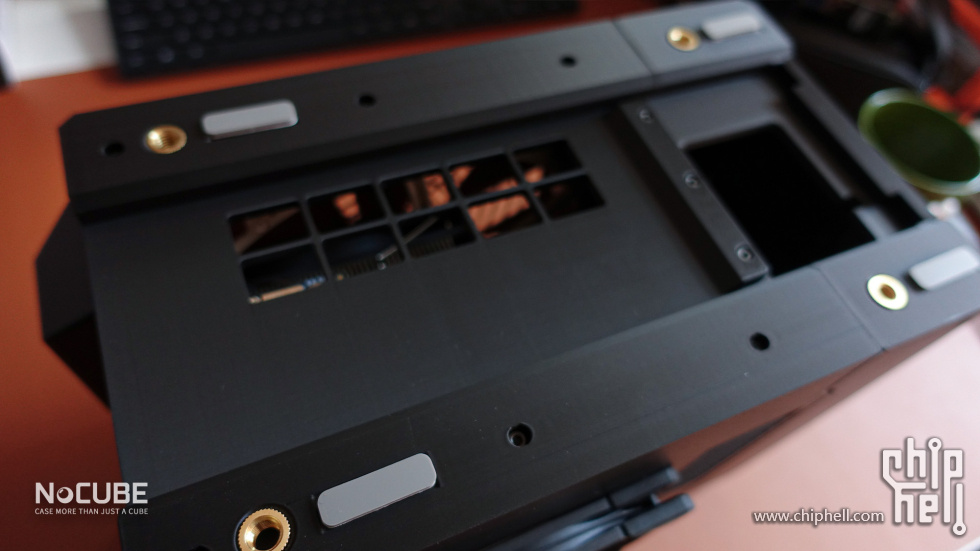

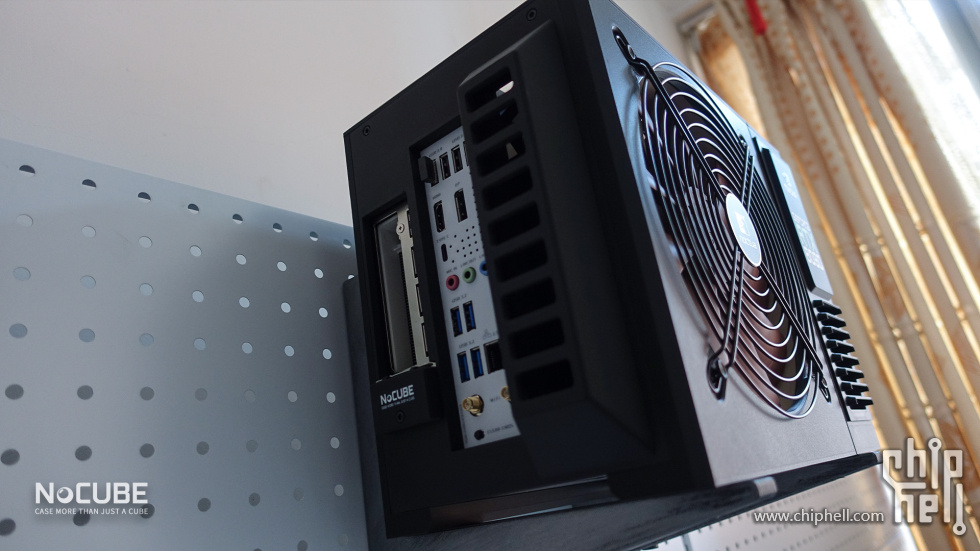

当然，既然是空调，肯定是挂墙上用啦。所以机箱底部我预埋了热熔螺母，可以通过支架安装到墙壁或者是洞洞板上。

有一说一，挂墙上确实很有那个味儿。


机箱正面当仍不让一个20cm的巨大猫扇，搭配猫头鹰自家的铁网，做工质感相当不错，中间的金属信仰LOGO帅的一塌糊涂。
这次会设计这款机箱，一定程度上也是因为看中了这套风扇和铁网的组合。
不过这款铁网价格不便宜，单价在50-60元左右，而且好像官方已经停产了，现在只能加价在少量的第三方店铺买到。

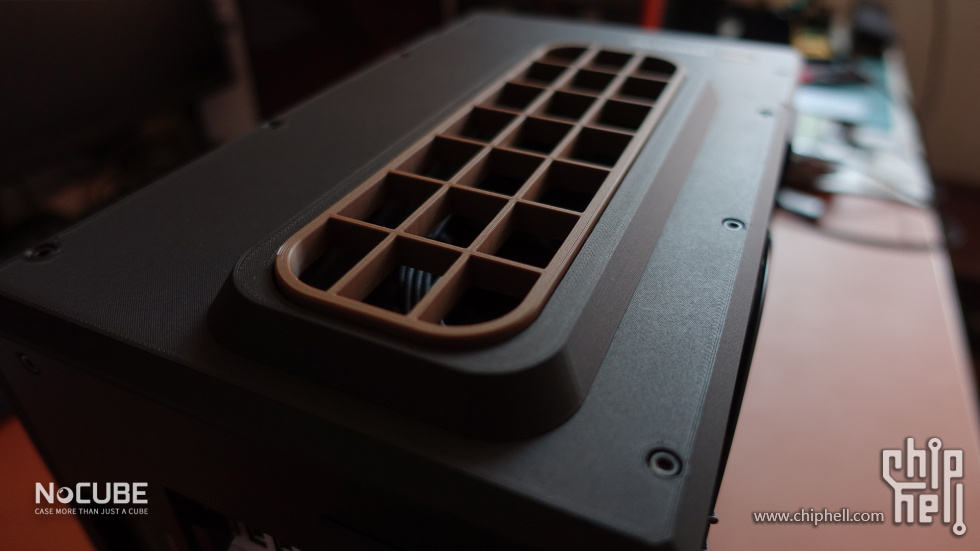

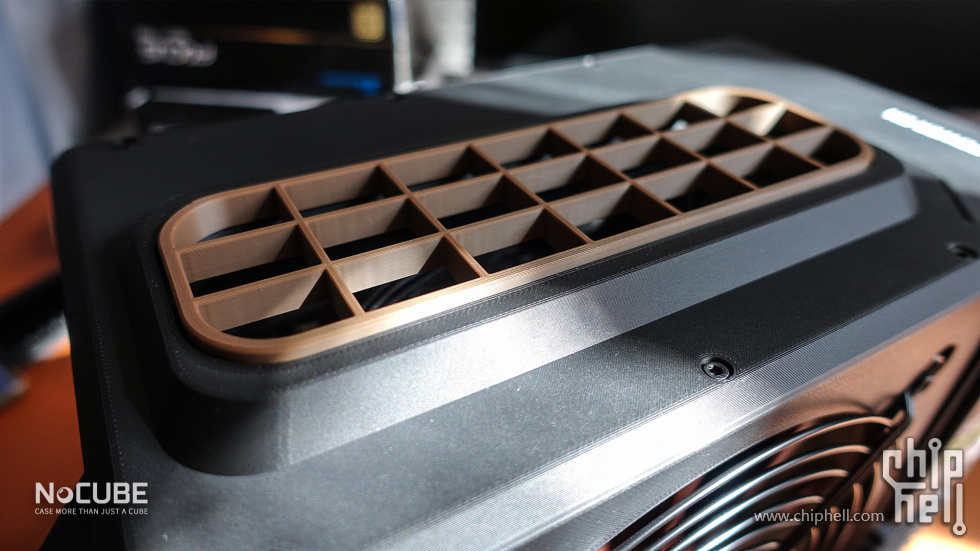

顶部是可替换的散热网，造型做成这样纯是为了美观，隐隐约约可以看到内部的主板，散热鳍片还有压纹线（色色的），防尘什么的就不考虑了，咱们这种玩MOD的防尘从来就不在考虑范围之内。
因为是3D打印的，所以做成卡扣式可拆卸的设计会很简单。这里为了搭配猫头鹰风扇的颜色，所以用了棕色的耗材丝。

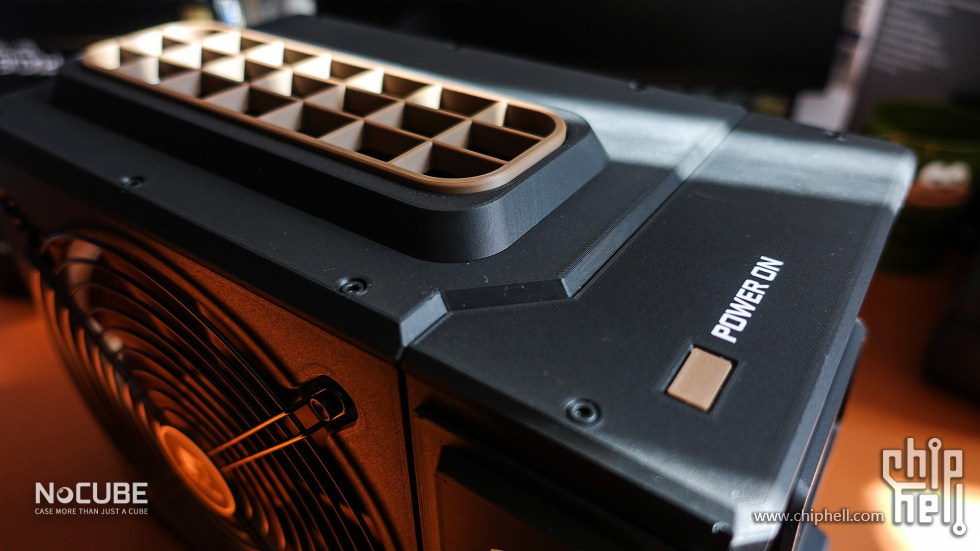

开关也在顶部。所以，如果是挂墙上用的话开关就按不到了，这时候可以用无线开机卡来实现远程开机。这边没拍照片，视频里有介绍。

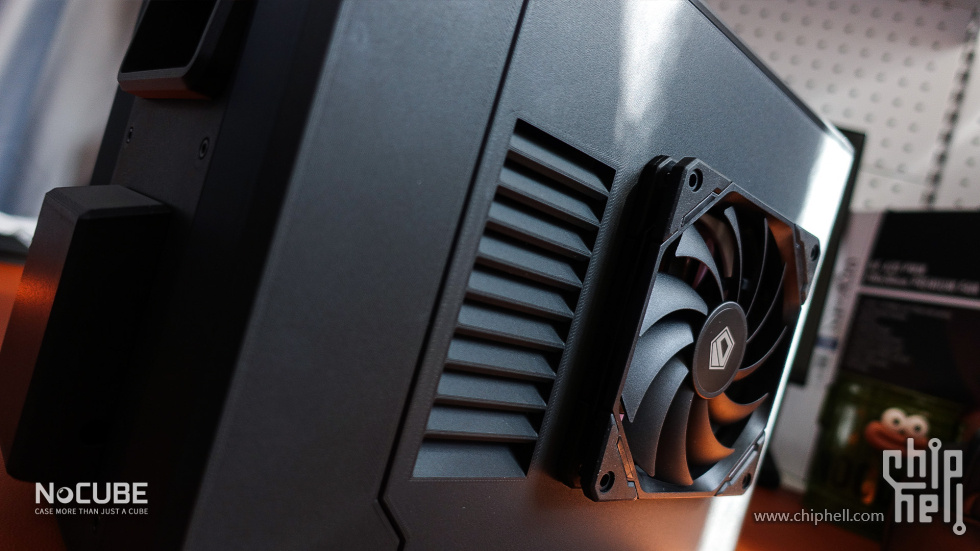

显卡那一面我是外挂了一个12cm的薄扇，一方面是辅助显卡的散热，另一方面也是为了美观。我是刻意把他做成外挂的安装方式的，这样看起来更帅一点。
风扇左边那个百叶窗一样的造型其实是显卡的出风口而不是进风口，我在内部结构上打印了一个导流的坡度，显卡排气可以从这里出来。

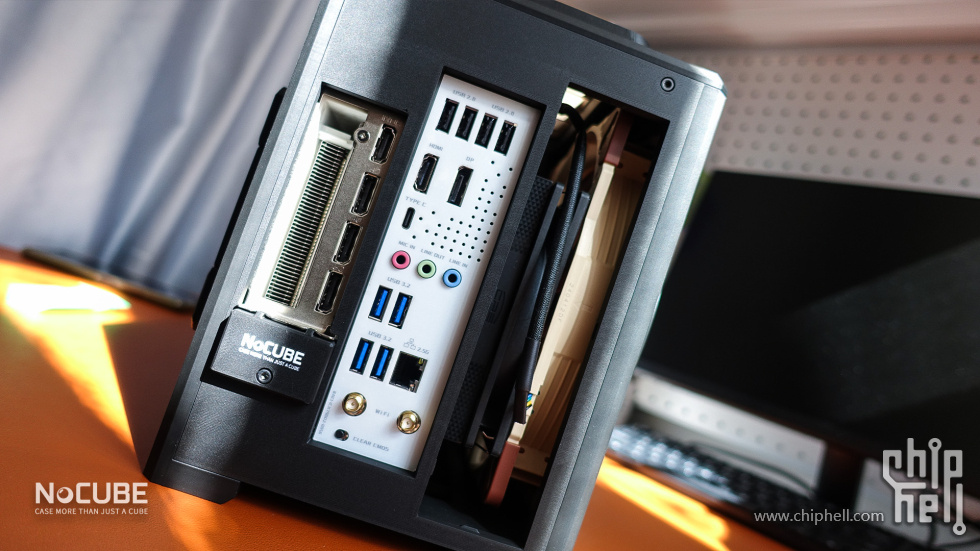

主板IO面特写，IO右边有个可拆卸的导风罩。一方面是装饰用，另一方面是拆下来方便整理风扇线材用的，那个位置直接安装猫扇线材容易夹在2个风扇中间。

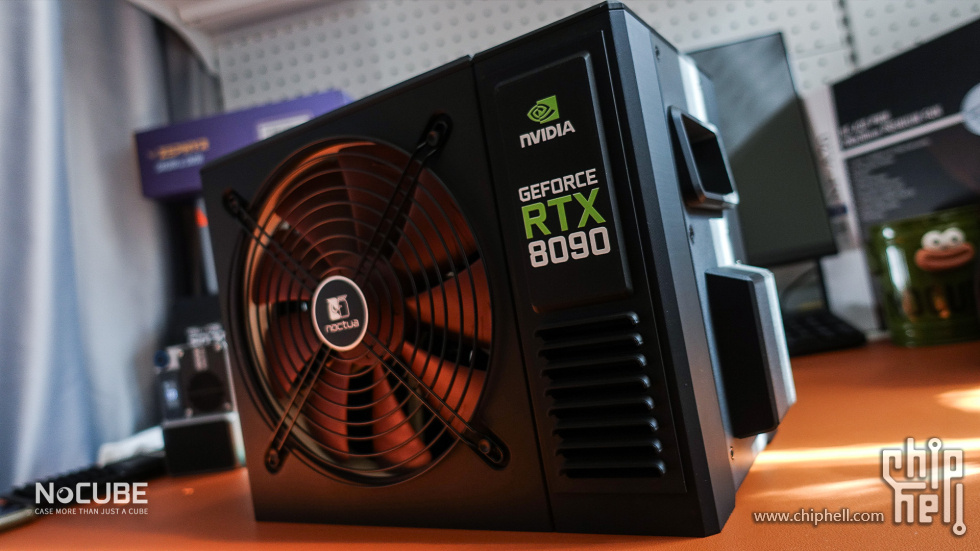

这次做了挺多可拆卸模块的，比如正面RTX8090LOGO这部分，是可以单独拆下来替换其他图案的，玩法很多，这也是3D打印的优势与魅力所在。



照片就拍了以上这些，下面是视频，没看过瘾的小伙伴可以看看视频。
