男孩子的快乐：联力A3-mATX+微星B860M迫击炮+索泰 RTX4070S悟空装机分享

glb1031

随着最近B860芯片组主板上市，更丰富的接口配置对于实用党来讲还是具有非常大的吸引力了。毕竟像是雷电4、PCIe 5.0以及WiFi7无线网卡都有安排，而且价格相比首发的Z890主板性价比可谓拉满。这些也都是隔壁AM5用户口水的。所以这里也分享一套基于B860芯片组主板的整机分享。

配置选择了微星MAG B860M 迫击炮搭配245K的组合，显卡选择了索泰的 RTX 4070SUPER 悟空联名显卡。微星B860M迫击炮这次也是非常给力，采用12+1+1相智能DrMOS供电设计，各种易用性快拆接口设计装机体验非常不错。而且除了雷电4、PCIe 5.0和WiFi 7之外，甚至还提供了超规格的5G有线网卡。机箱方面因为是MATX配置，我就选择了我之前装过一次的联力A3-mATX机箱。不过这次的变化是我选择了前面板为木质面板的版本，颜值更好看了。

其他配置参考配置单。

CPU：intel Ultra5 245K
主板：微星MAG B860M MORTAR WIFI
显卡：索泰RTX 4070SUPER 悟空联名限定款
内存：金士顿 Renegade叛逆者 RGB灯条限量版DDR5 8000MHz 48GB
SSD：金士顿 NV2 PCIe 4.0 2TB
散热：利民BA120 VISION BLACK+TL-B12 EXTREM LCP
机箱：LIANLI A3-mATX 木头版






装机解析：

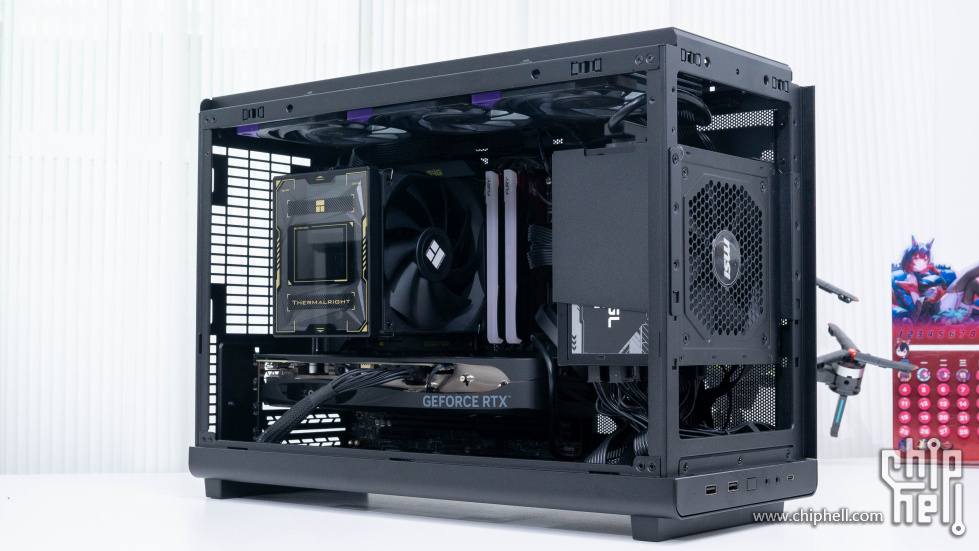

联力的这款A3-mATX机箱无疑是一款设计非常合理的MATX机箱产品，内部良好的空间设计为MATX玩家提供了不错的可玩性，整体可调整的设计非常多，这样也让玩家在硬件选择上不用有过多的顾虑。

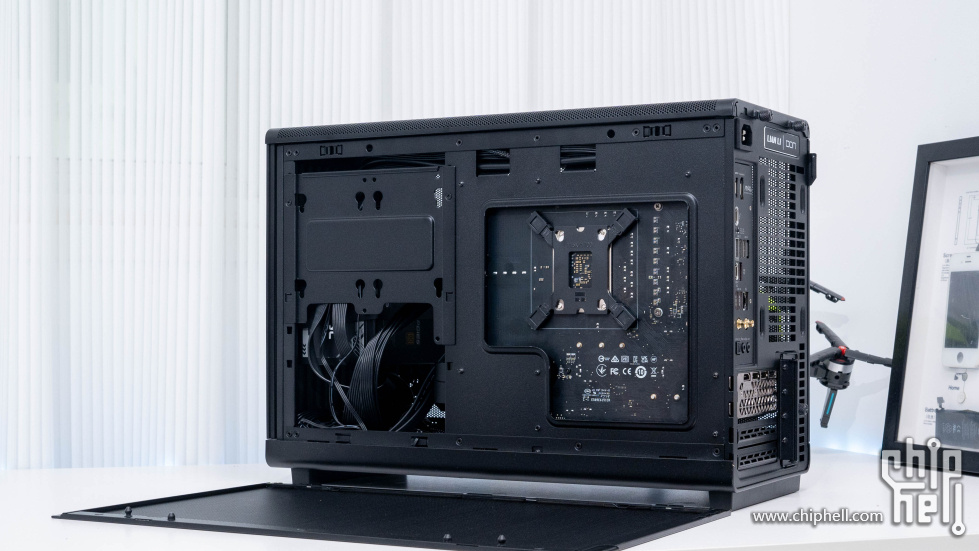

虽然机箱背面没有预留理线空间，但是通过机箱内的理线槽也可以实现整体走线的规整。

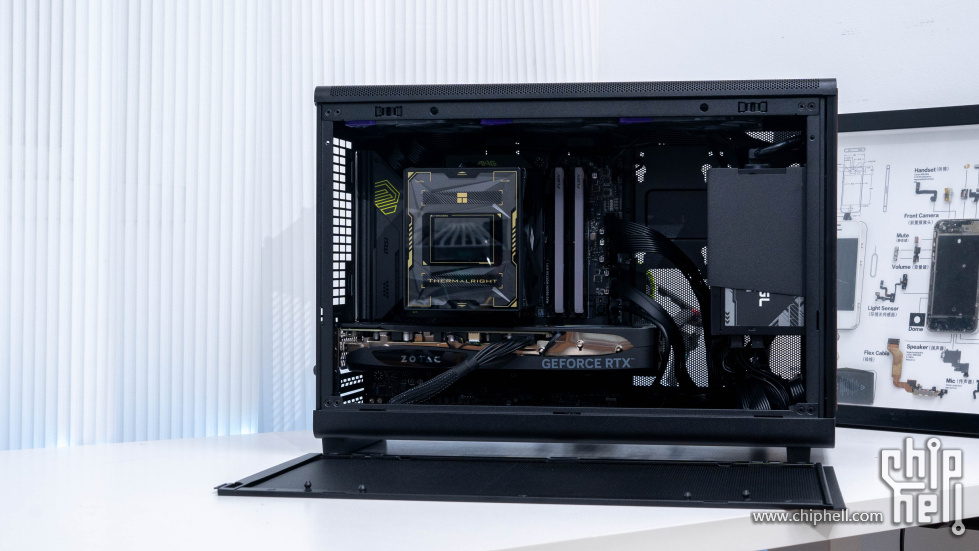

内部结构方面对于风冷或者水冷装机方案都有合理地解决，这里我搭配的是风冷装机方案，兼容165mm高度以下的风冷安装。

可调整的电源安装位置，也为整体配置的兼容性提供了便利。

BA120这款风冷整面的2.4英寸IPS屏幕还可以自定义显示内容，可以显示机身运行状态等。

搭配这款利民的BA120风冷安装后也不会有风扇遮挡内存灯光的问题，安装高度156mm。

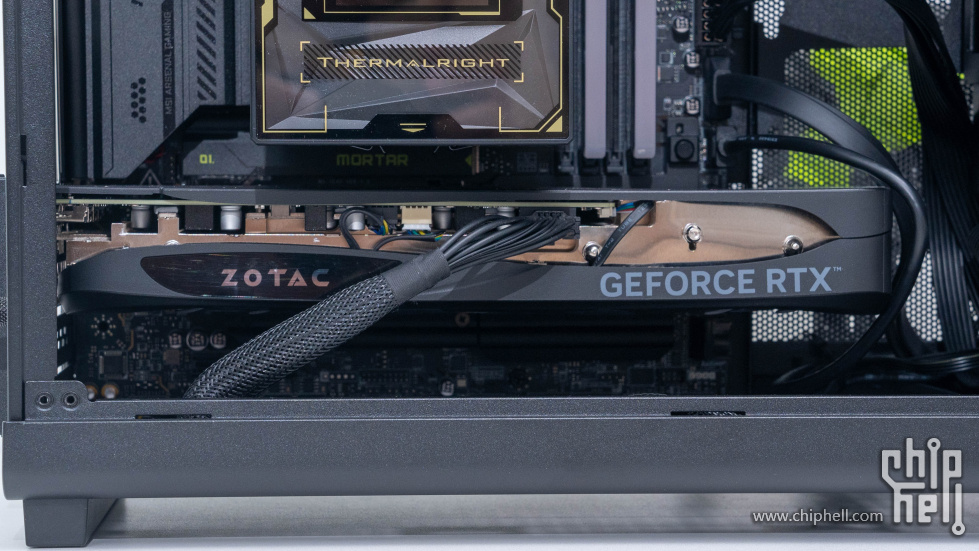

显卡方面选择的是索泰的RTX 4070SUPER黑神话悟空联名显卡，与整体黑色整机颜值相得益彰。机箱内更是提供了415mm的显卡安装长度，可以备战未来50系旗舰显卡长度需求。

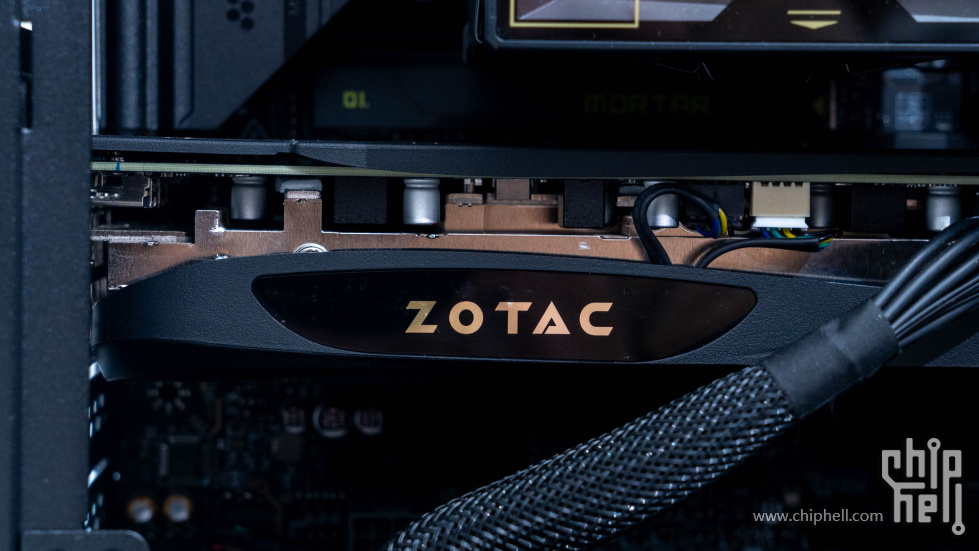

索泰的RTX 4070SUPER黑神话悟空联名显卡侧面的索泰logo还支持灯光效果，默认为橙色灯光。

联力A3机箱内除了处理器散热之外，还可以安装多达10把的12cmm风扇，也只是超级扩展了。这里我搭配了三把利民的 TL-B12 EXTREM LCP来帮助散热。


产品开箱：


处理器是熟悉的那颗245K，不错的温控与功耗表现用来搭配这套配置还是正合适的，而且自己用起来也没什么大毛病。

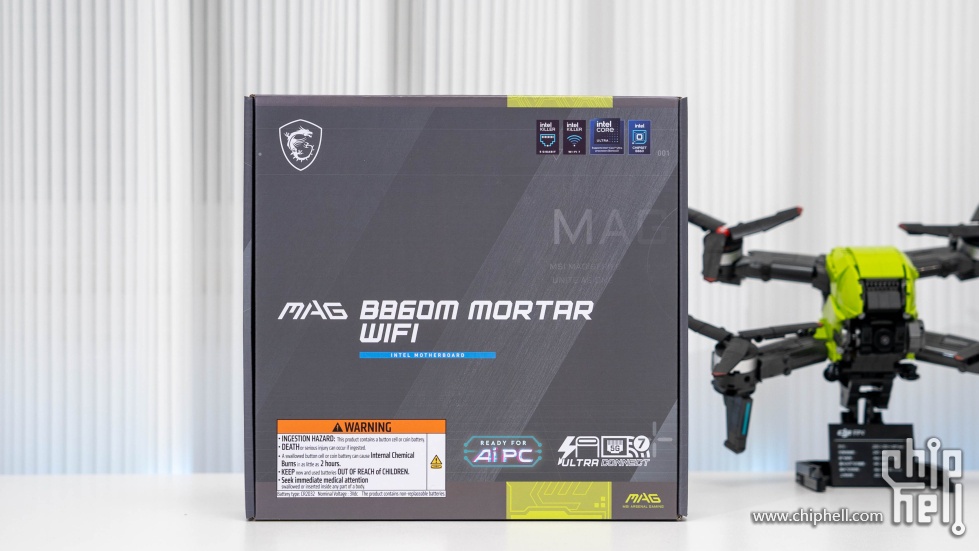

整体和大部分微星MAG系列主板一样，包装采用灰色的包装设计，正面只有产品型号：MAG B860M MORTAR WIFI主板。

微星 MAG B860M MORTAR WIFI主板外观较上代有了不小的变化，整体采用黑色PCB+黑色散热装甲的设计，在装甲上点缀了黄色的MAG与MORTAR字样点缀，黄色的MAG字体颜色非常的醒目。

大面积的黑色散热装甲还是很帅气的，黄色的MAG字样点缀十分醒目。依旧是12+1+1相智能DrMOS供电设计。

采用双8 Pin 的供电接口设计。

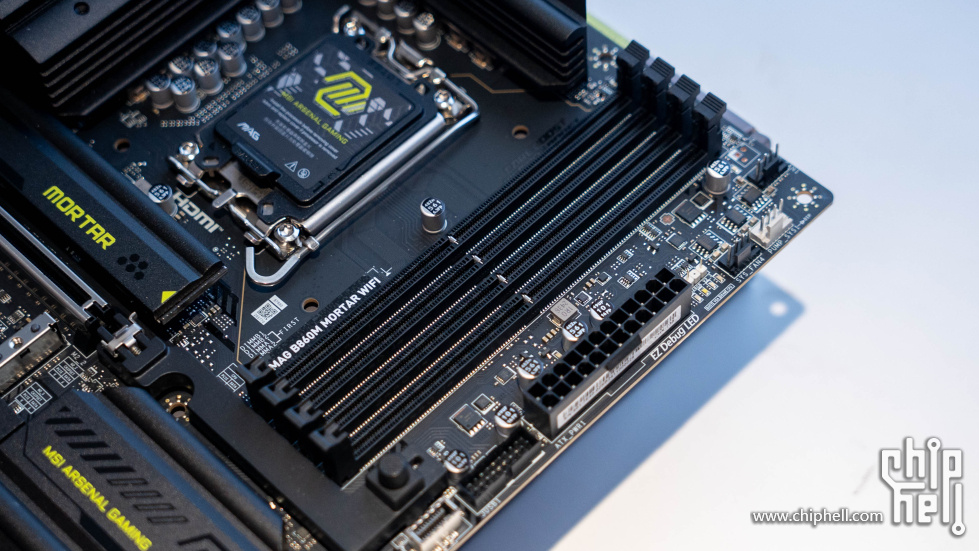

提供了4条DDR5内存插槽设计，最高9200+MHz OC。最大支持256GB容量内存。

主板右上角顶部提供了三个4 Pin风扇插槽，一个5V ARGB插针接口。另外Debug灯也在这里，可以快速查看主板运行情况。

整体的PCIe扩展方面，这款主板提供了一个全长加固设计的PCIe 5.0 x16插槽和一个PCIe 4.0 X4的插槽，另外提供了三个M.2 插槽，其中顶部的一个为PCIe 5.0 x4规格，另外两个为PCIe 4.0 x4设计。其中两个M.2 SSD接口上提供散热装甲。

最靠近处理器的PCIe 5.0 x4的M.2 SSD接口的散热装甲还支持微星的EZ M.2 Shield Frozr II快拆设计，安装都非常方便。

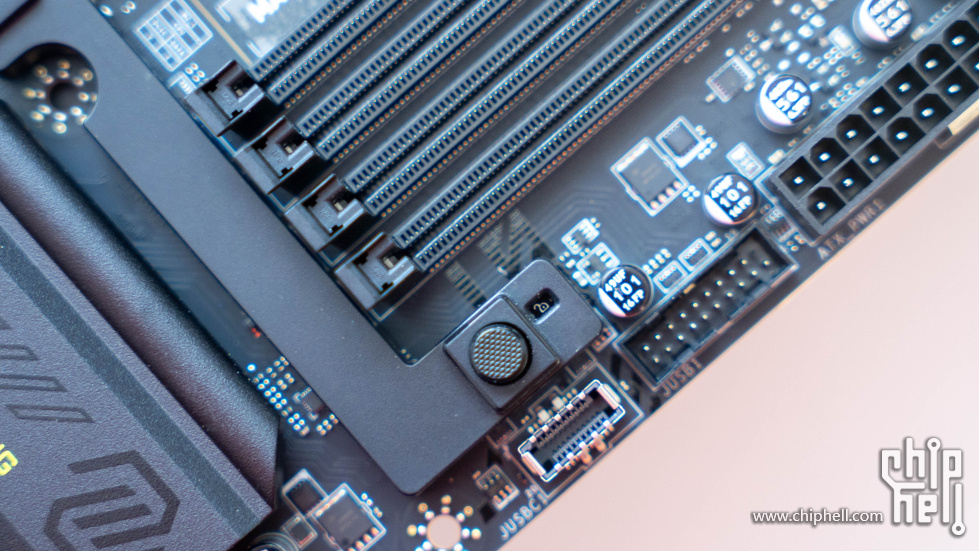

另外还提供EZ PCIe Release 显卡快拆设计，轻轻一按即可锁止或解锁PCle插槽卡扣，这也让显卡拆装都更方便了许多。

可以看到在显卡快拆开关一侧的开窗中还会不同的图案标识显卡快拆锁扣状态。

三个M.2 SSD接口也方便玩家扩展，当然我觉得目前主流的玩家基本还是安装1个或者2个M.2 SSD硬盘的为多少。不知道各位主机上装了几块M.2 SSD呢？

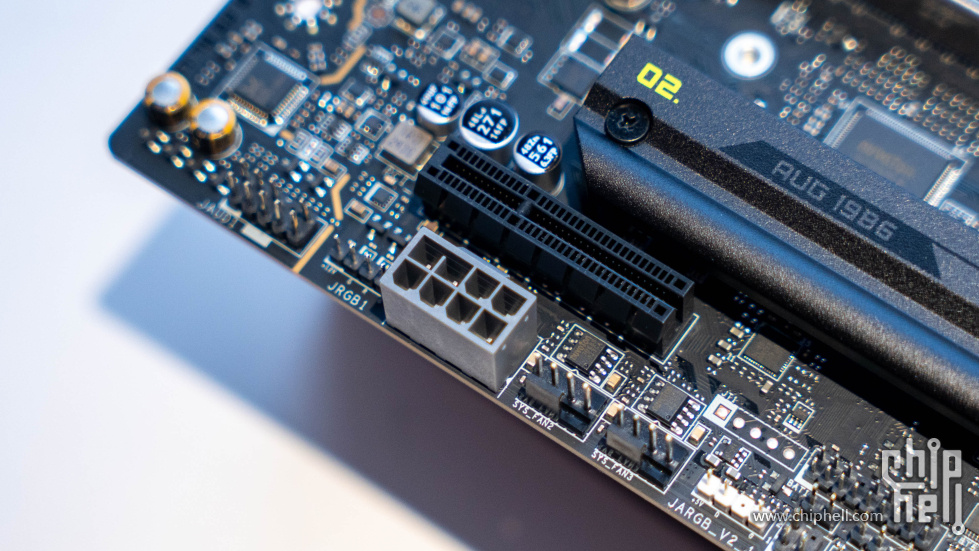

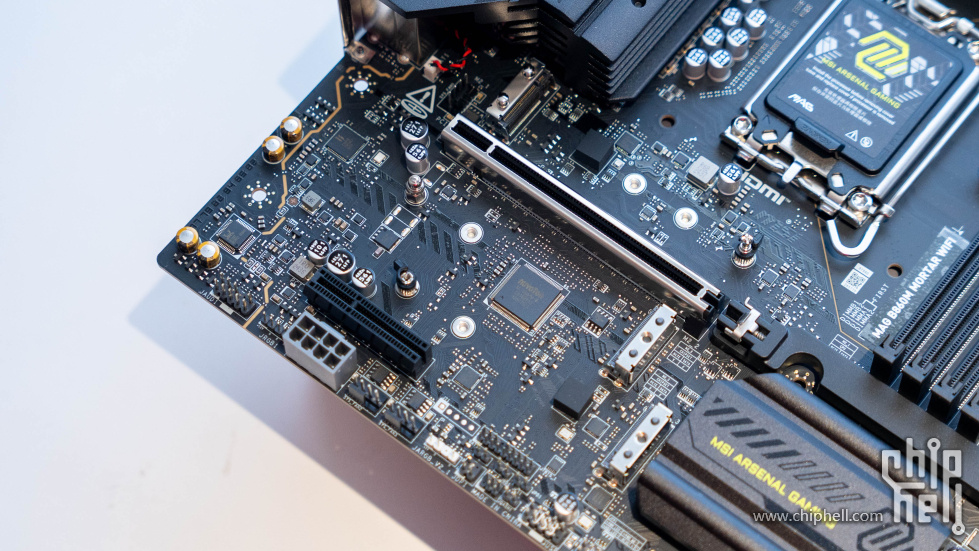

此外也注意到主板底部还设计了一个8Pin的供电接口，为PCIe 5.0设备提供额外的供电支持。不过目前似乎还没有PCIe 5.0的显卡产品上市，这个目前还是微星主板一个战未来的设计吧。

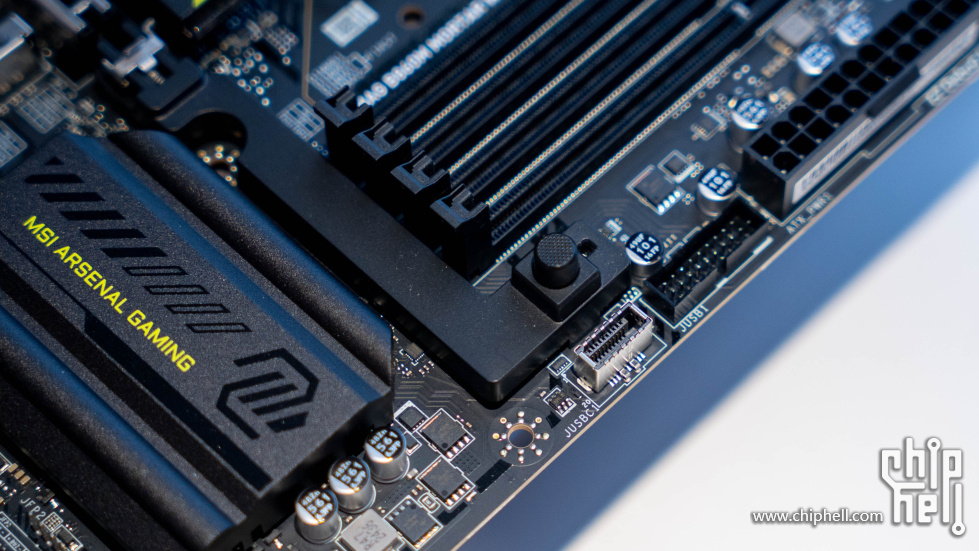

此外这款微星 MAG B860M MORTAR WIFI主板底部也提供了丰富的扩展接口，比如两个USB 2.0插针接口，对于不少水冷来讲主板上的USB 2.0插针接口还是非常刚需的存在。

其他扩展方面，这款主板还提供了4个SATA 6硬盘接口，在主板侧面和底部位置。

IO接口部分，MAG B860M MORTAR WIFI主板提供了5G的RJ45杀手网卡以及支持WIFI 7的intel杀手网卡。雷电4接口也提供了一个，此外还提供了7个USB-A接口，其中三个红色是支持10Gbps的。另外还提供了一个10Gbps的Type-C接口。

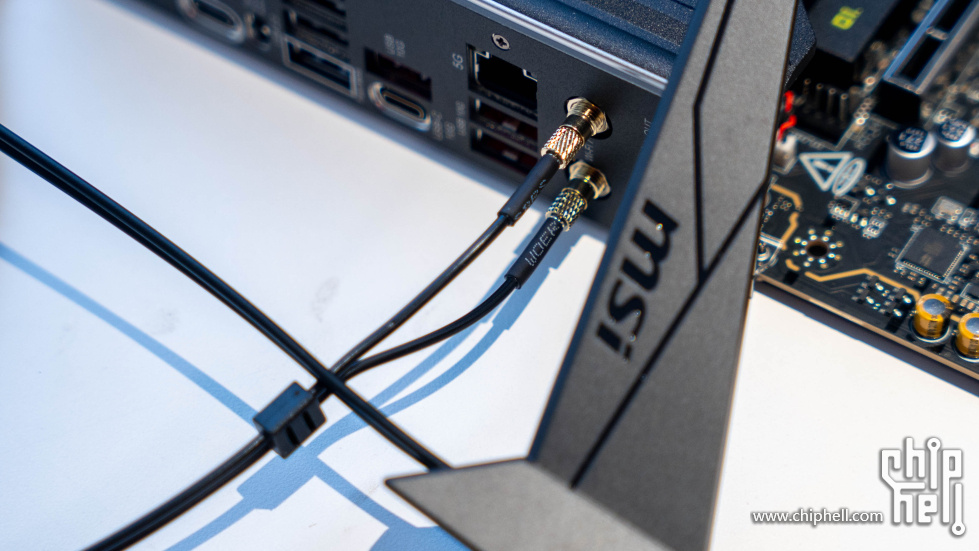

微星的WIFI无线天线也支持全新的直插设计，但是其接口也是支持老的WIFI天线安装的。所以易用性上我觉得是要优于友商的设计的。

这次装机测试的显卡是索泰的RTX 4070SUPER 悟空联名限定款，索泰以《黑神话：悟空》为主题的定制显卡。对于喜欢这款游戏的玩家来讲，这张联名显卡会是不错的选择。而且三风扇双槽厚度设计，安装的便利性也是非常不错的。

显卡背板采用UV精密打印黑神话悟空的元素设计，整体的定制元素还是非常不错的，喷绘十分清晰且质感十足。

正面三风扇设计，不同尺寸的风扇可以形成不同风压来帮助散热。

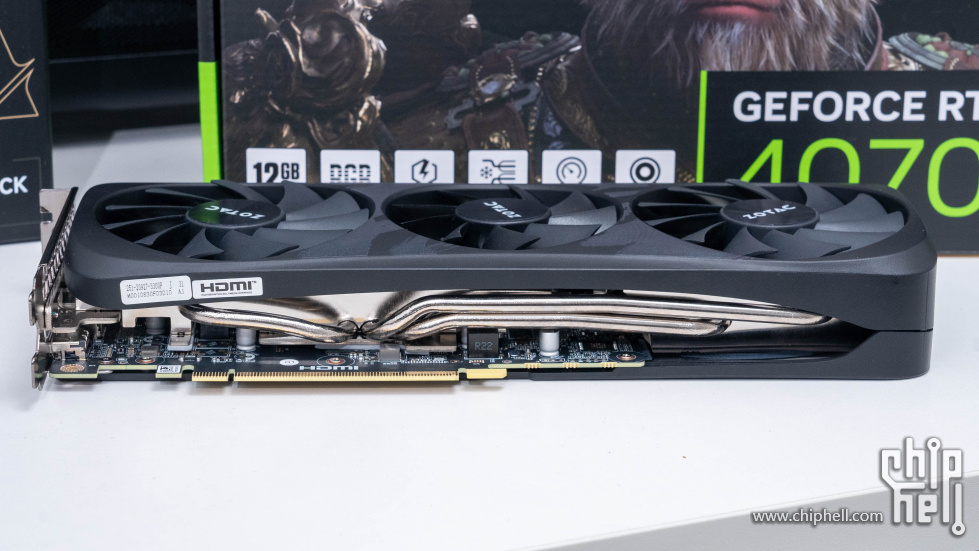

三风扇搭配四根粗壮的热管设计，对于这张RTX4070SUPER来讲也是足够豪华了。而且厚度兼容性上也更好地可以满足ITX或在MATX机箱的安装尺寸。

几乎标注的双槽厚度设计，也没有过多的跃肩尺寸。288x116x45mm的三围尺寸，安装便利性我觉得是在显卡选择上必须要考虑一点。提供3个DP 1.4a接口，1个HDMI 2.1接口。

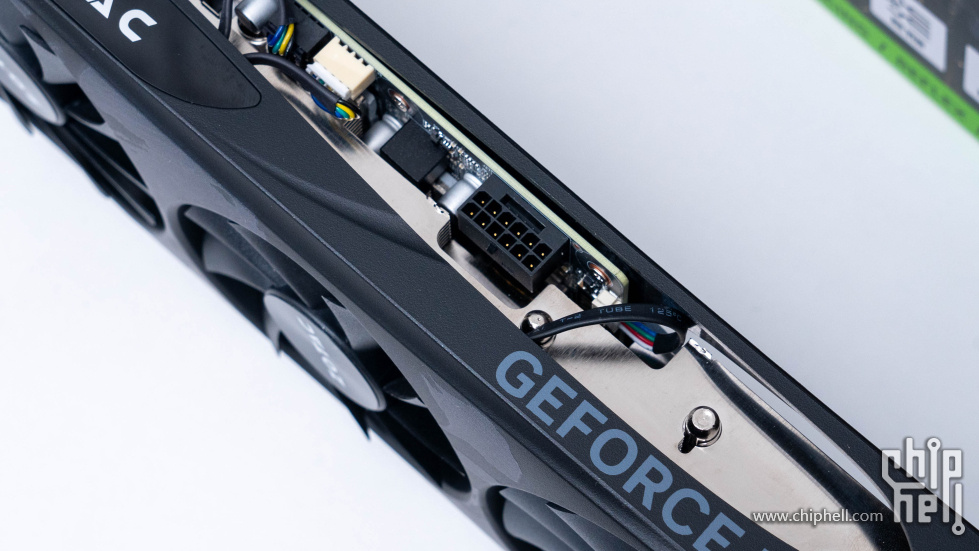

40系列SUPER显卡采用最新的16Pin供电接口设计。

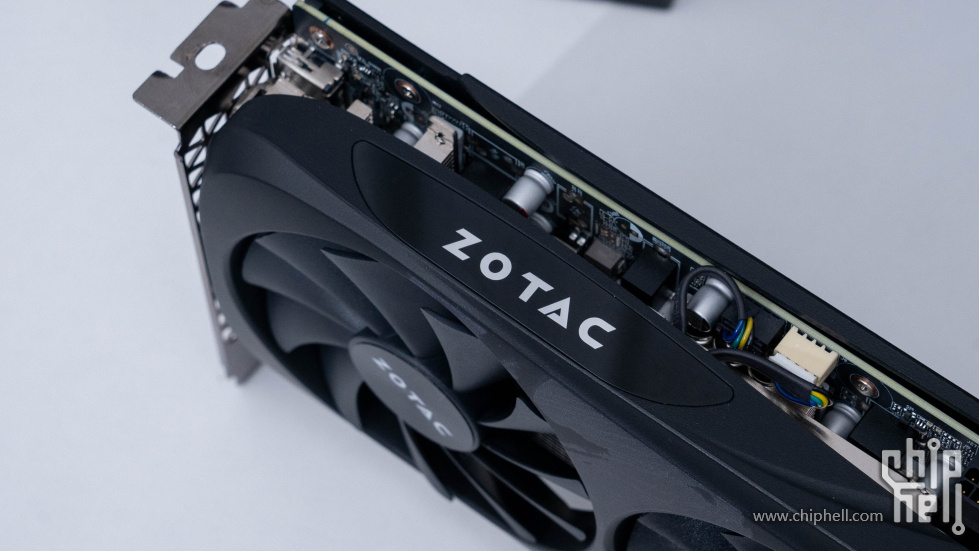

显卡侧面的索泰logo还支持RGB灯光设计，当然如果这里也加入更多黑神话悟空元素会更加细节。

内存是金士顿 Renegade叛逆者 RGB灯条限量版DDR5 8000MHz 48GB ，这是金士顿最近刚更新的一款，整体黑色的包装也相比之前有了不小的变化，突出了FURY元素设计。

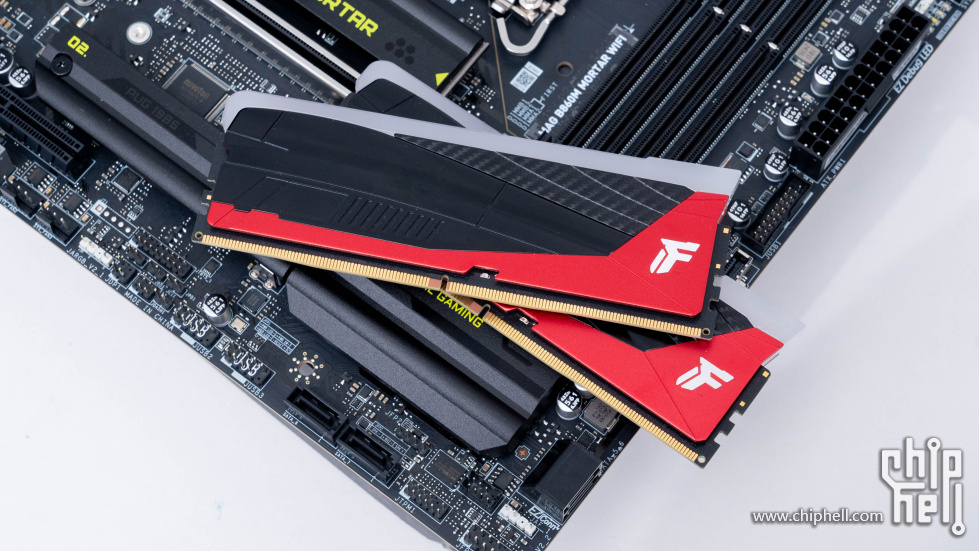

金士顿叛逆者限量版以赛车为设计灵感，黑红的配色的马甲设计，还点缀了类似碳纤维的材质质感加入其中。

黑红的配色部分，给到了四种元素的碰撞。红色的部分犹如跑车高高立起的尾翼设计，搭配黑色的部分又有车头的感觉，还突出了FURY的logo元素。

性能方面，这套金士顿Renegade叛逆者 RGB灯条限量版频率为8000MHz CL36，容量为48GB套条（24GB x2），支持XMP3.0一键内存超频。现在8000也不过是intel Ultra200S处理器的基本盘，即便是搭配B860芯片组主板也一样可以实现更高的内存频率。


顶部是透明的灯条设计，内部有12颗独立LED灯珠设计，支持主流主板厂商的灯光同步技术，也可以使用金士顿自家的FURY CTRL软件控制。


固态硬盘选择了金士顿的NV3 2TB 固态硬盘，这是一款PCIe 4.0 M.2 SSD硬盘。读取可达6000MB/s，写入则可达到5000MB/s。整体相比之前的NV2可以说有不小的进步。

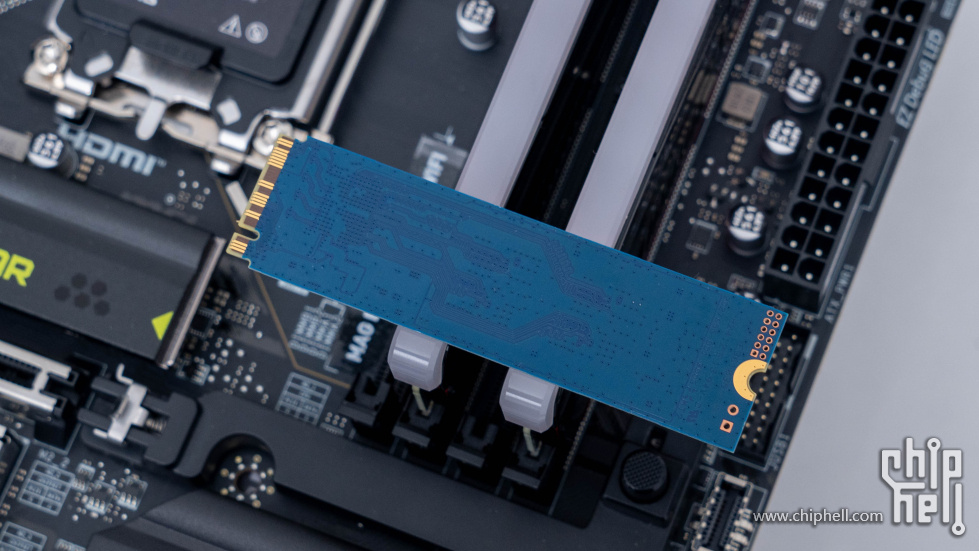

2TB容量版本才有单面颗粒设计，背面就是干净的蓝色PCB。

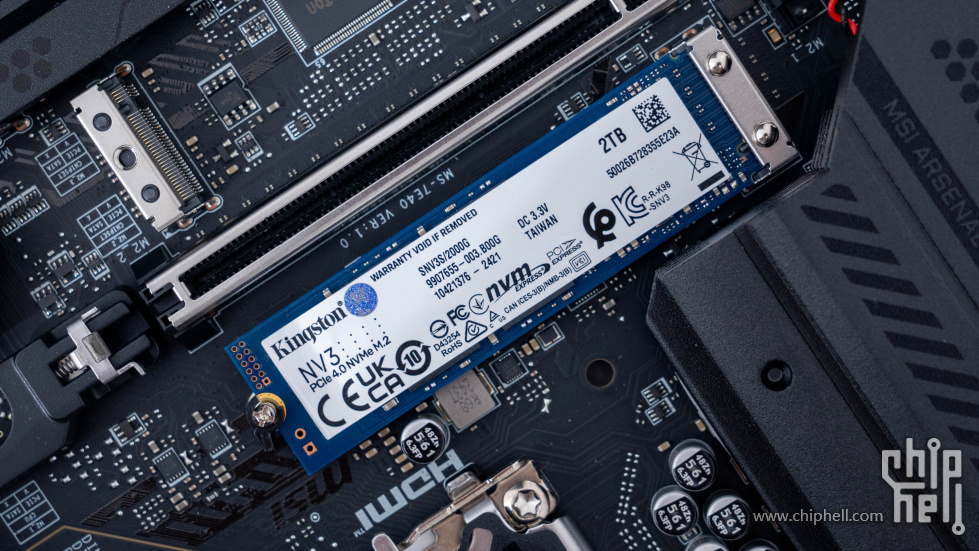

NV3的主控是群联的PS5027127，采用单颗QLC颗粒设计，单颗容量1TB。安装效果如图，这一代B860主板大多提供更多的M.2硬盘接口，未来扩展也更方便。这张微星的B860M迫击炮也加入了更多M.2 易拆卸设计，固态安装更方便。

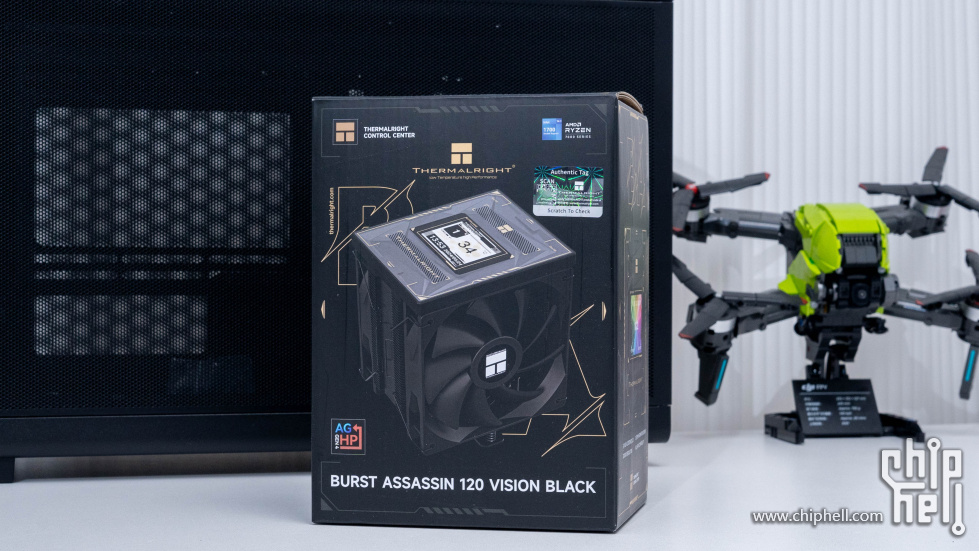

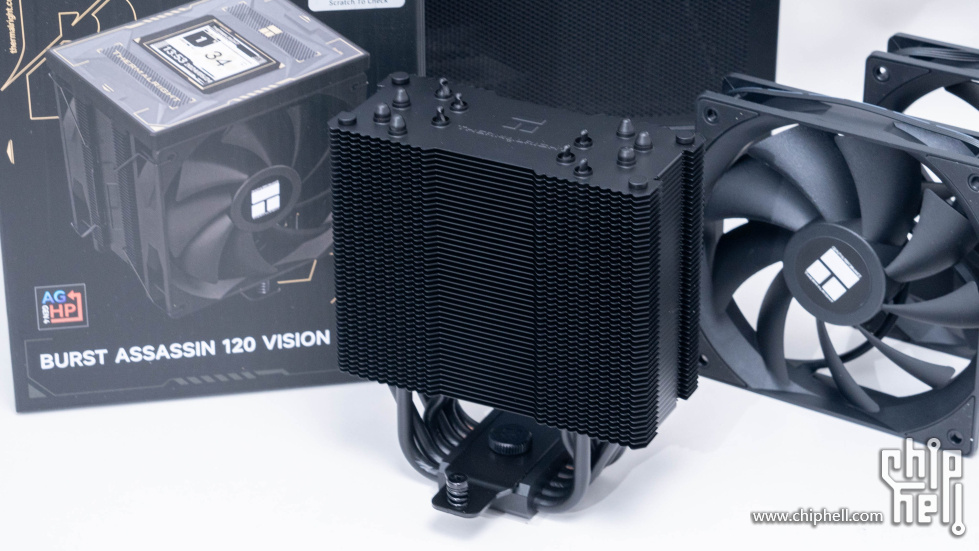

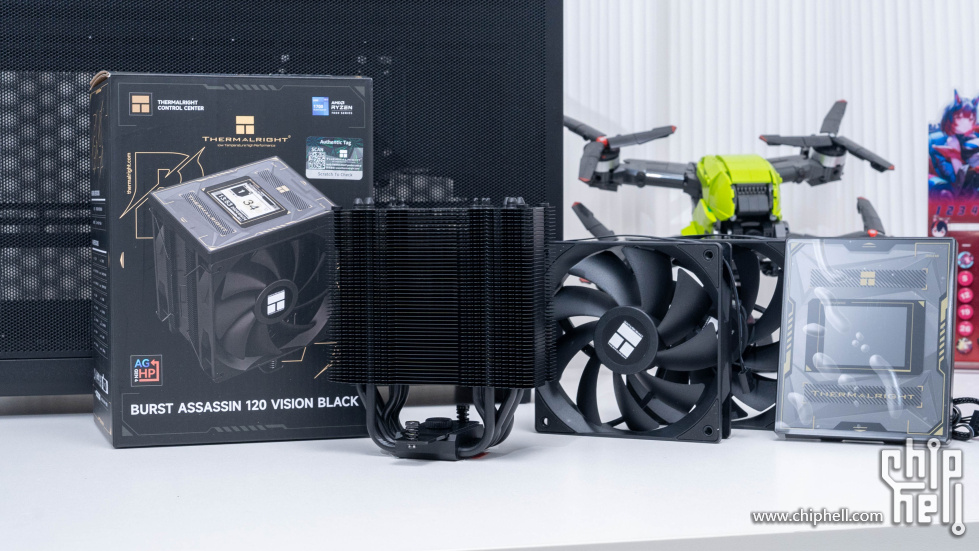

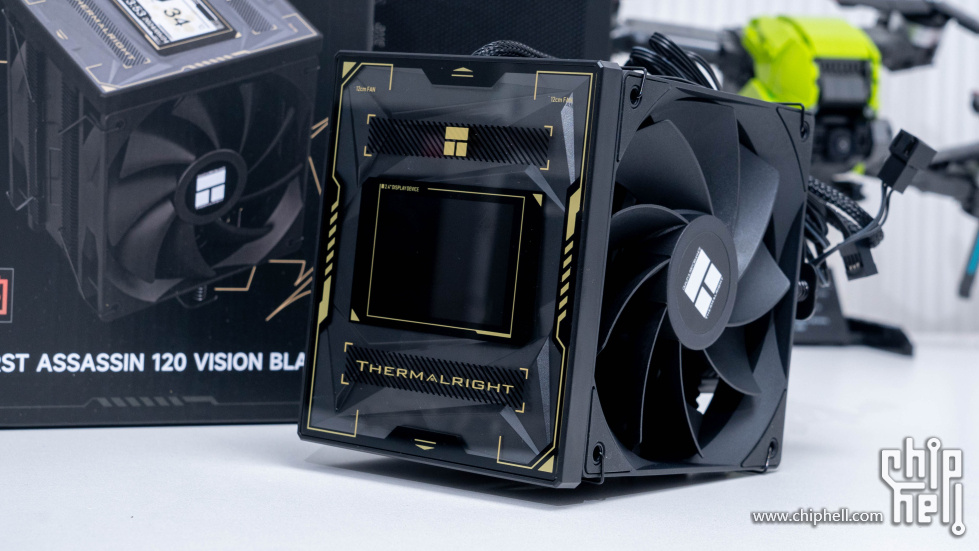

散热选择了一款有「屏幕」的风冷散热器，来自熟悉的利民BA120 VISION BLACK。要说在散热上玩出花样最多，更新最快的散热器品牌一定就是利民。这是一款采用了逆重力6热管设计的双风扇单塔散热器，在散热顶部通过磁吸可以安装一个2.4英寸液晶屏的散热。

黑白两色可选，安装高度156mm兼用型还是很ok的。搭配了TL-C12/C12R系列正反叶双风扇设计。

单塔设计，满足245W散热上限。

搭配的TL-C12/C12R系列正反叶双风扇，不知道各位注意过这样的反叶设计的风扇产品吗？

通过顶部磁吸面板可以加装一块2.4英寸，320*240分辨率的IPS显示器。通过利民的TRCC控制软件DIY显示不同的主题，可以显示参数信息等，也支持图片或者视频内容的上传播放。

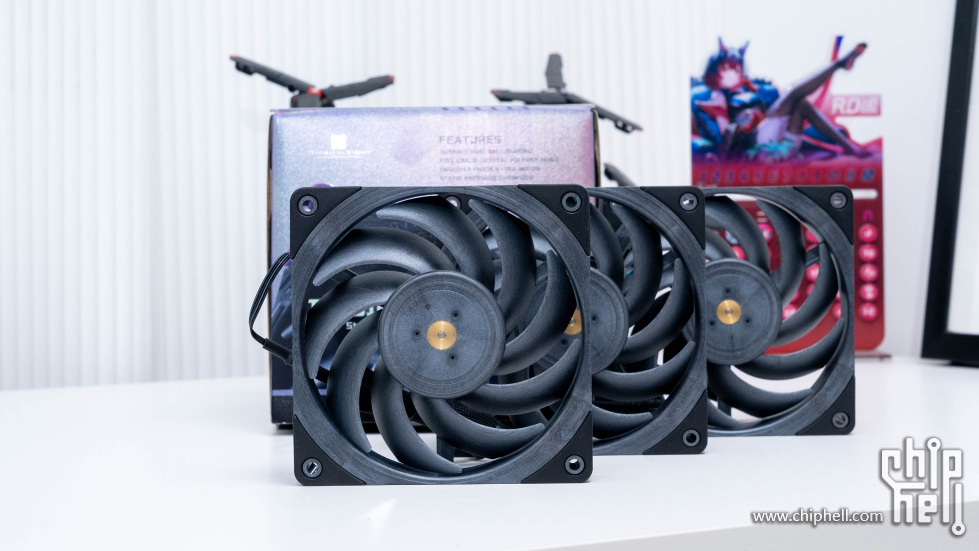

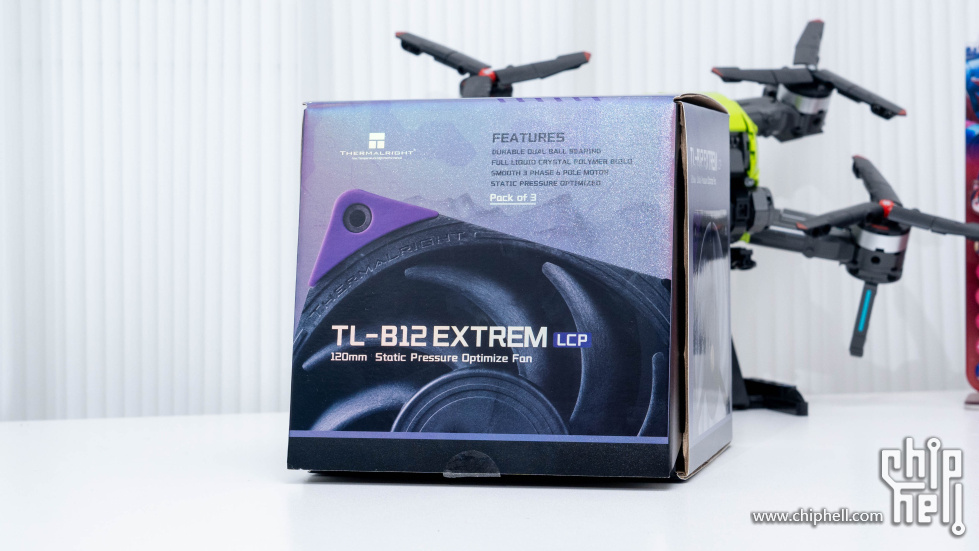

另外搭配了三把利民的TL-B12 EXTREM LCP 12CM 性能级风压扇，包装方面可以注意到利民全面升级了彩色包装，相比之前牛皮纸包装看上去整体质感好了很多。

TL-B12 EXTREM LCP风扇一套三把12CM 性能级风压扇，风扇厚度25mm时候搭配一体式水冷或者直接安装在机箱帮助散热。额定转速：2150PRM±10%。

风扇一周设计了缓震硅胶脚垫设计，可以减缓风扇运行时的震动问题。同时还提供了紫色的可替换脚垫，实现个性化装饰。

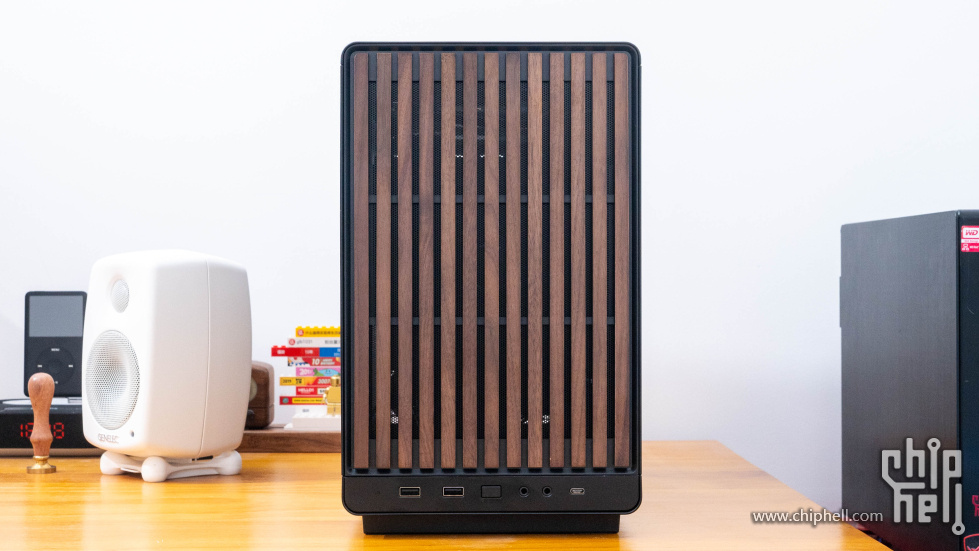

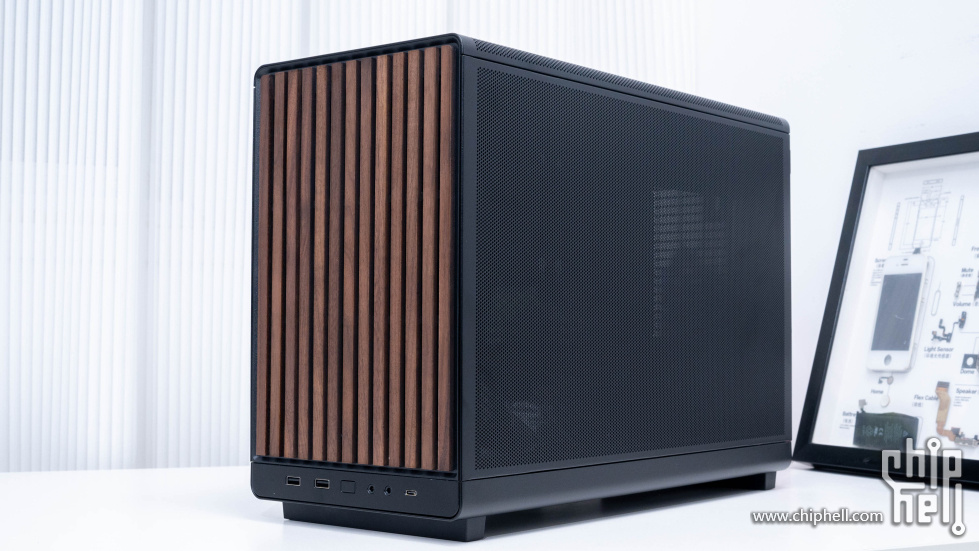

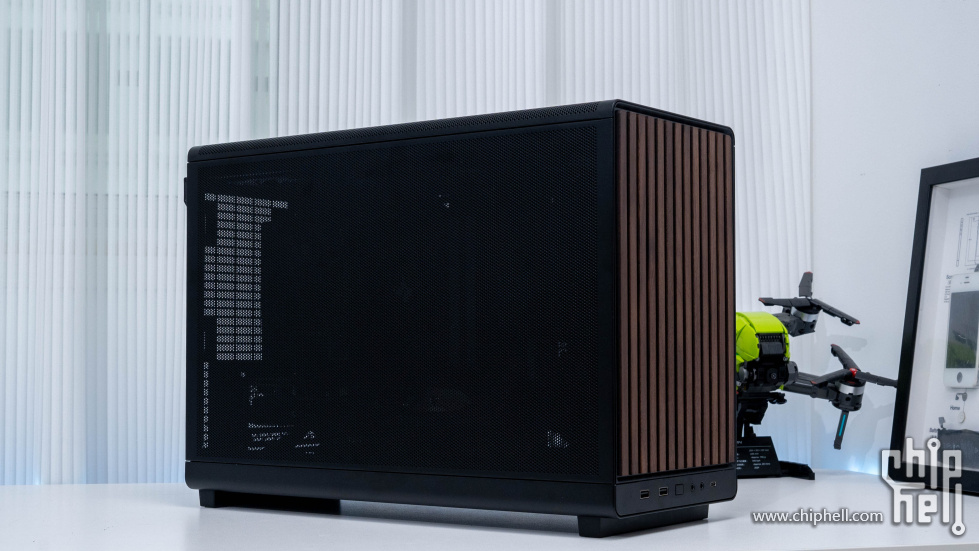

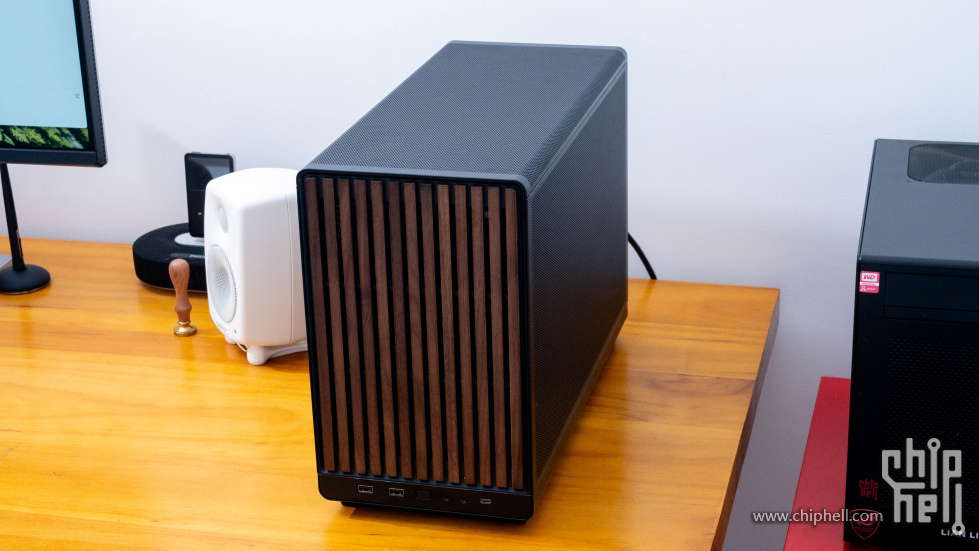

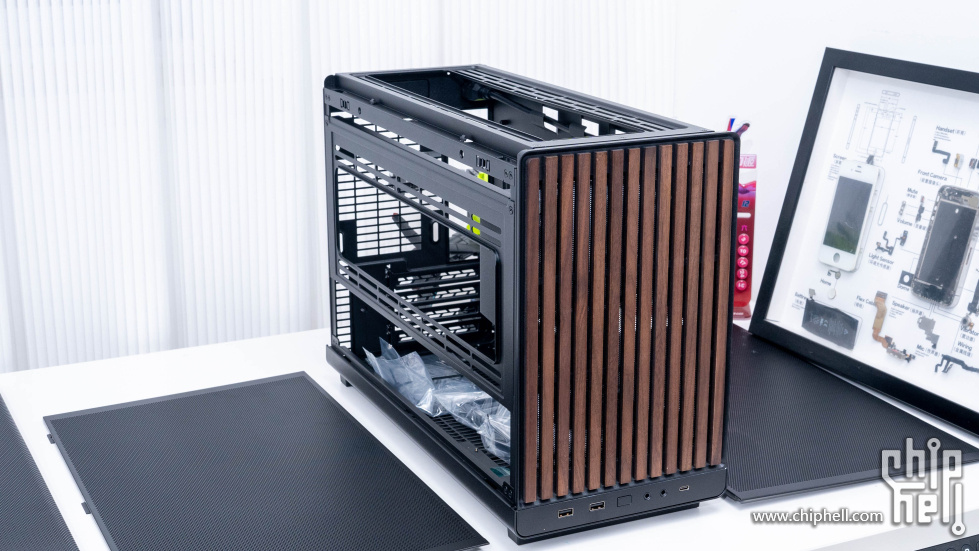

自己的第二台连理联力A3-mATX，良好的内部结构设计以及卷到无敌的价格都是我再次入手选择它的原因。而且联力后续这个实木前面板的版本让这款机箱整体又提升了一个档次。

体积方面26L 做得确实非常极致了，多面Mesh网面风道自然优异。而且实木前面板的加入让这款机箱一改之前有些廉价的感觉，为机箱和桌面都注入了更多活力。

除了顶部的盖子需要手拧螺丝拆卸，其他三面都是采用圆形卡扣可以方便快拆。装过不少小箱子了，联力在这个价位上的细节把控我觉得是最好的。

整体装机便利性这款机箱也考虑得不错，对于配置选择上也没有过多限制。可调节电源支架的设计，让玩家有了更大的配置选择空间。

灵活的内部空间设计，通过侧面支架机箱内甚至可以装下10把12cm风扇，对于一款MATX机箱真的是夸张的存在。

电源仓位置和硬盘仓位置支持互换，并且提供了多个高度可调节设计。安装方式也非常友好，可以从外侧先挂上再固定安装螺丝即可。

附带了透明塑料的螺丝附件盒、硬盘支架支持ATX和SFX规格电源的安装，硬盘支架可以根据需求拆装设计。


BIOS一览：

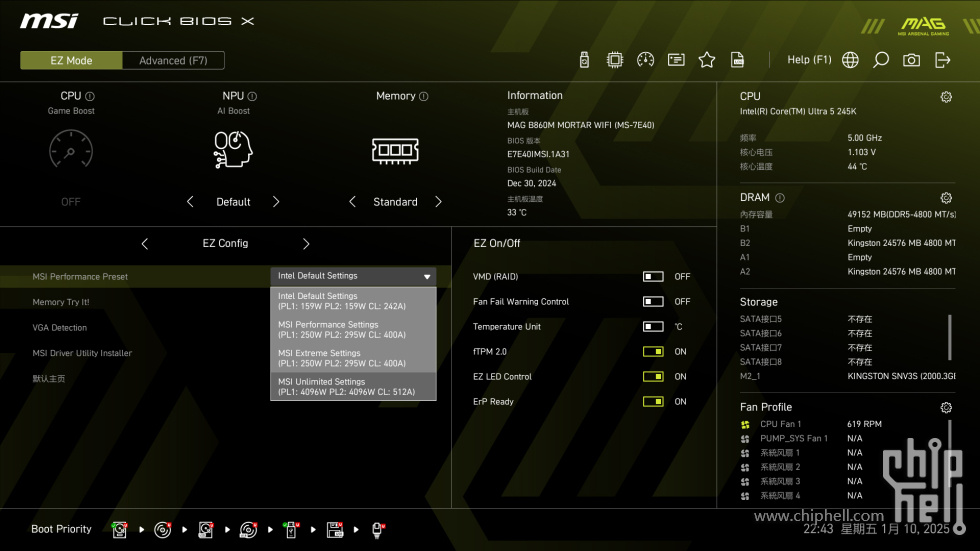

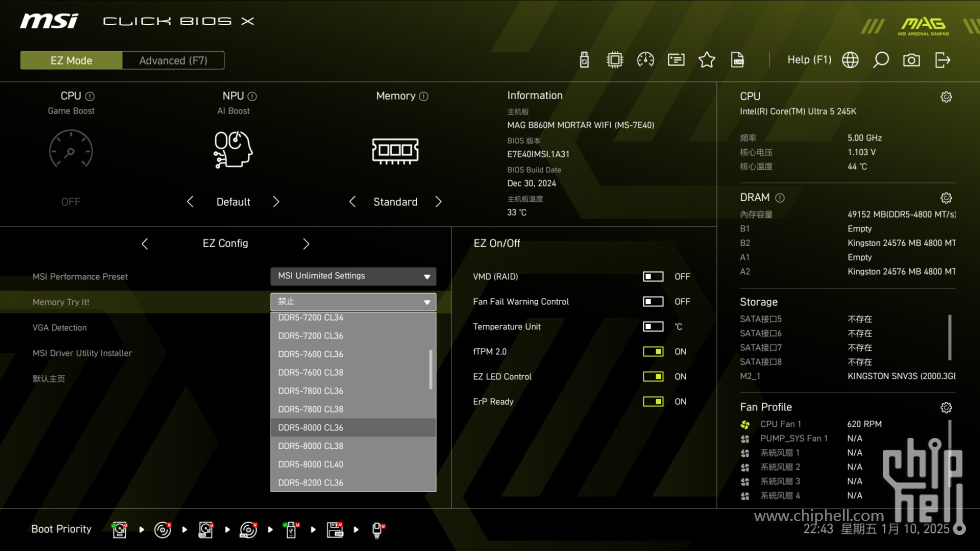

首先是bios方面，MAG B860M MORTAR WIFI主板采用了全新的bios UI设计。很多功能都可以直接在EZ Mode界面进行设置，比如NPU AI Boost开启、XMP模式等等。还可以快速设置MSI Performance Prest都可以快速在这里设置。

Memory Try It!也被放在首页，提供内存超频配置文件，使内存超频更容易。而且整体分区模块化的设计，让BIOS设置更加简单易上手。

MSI OC Engine for Tomahawk 和 MORTAR可以通过提高SOC频率来增强内存超频性能，Memory Extension Mode (3 modes) 则可以优化内存设置，以获得更高的内存性能、更低的内存延迟和更高的游戏性能。



性能测试：


Intel Ultra5 245K性能测试： CPU-Z测试：多核性能：10470.5，单核：809；

Cinebench R23测试CPU多核分为24496 pts，单核 1971 pts；
Cinebench 2024测试CPU多核分为1466 pts，单核 131 pts；
Vray 测试部分Ultra5 245K处理器分数24744；
Ultra5 245K+4070SUPER显卡在Vray GPG CUDA测试中得分4685；

CPU Profile 最大线程 12561，1线程 1256；
Time Spy Extreme 分数 9513，CPU 分数9677，GPU分数8680；
Fire Strike Ultra分数12303，显卡分数11963，物理分数40337，综合分数6727。

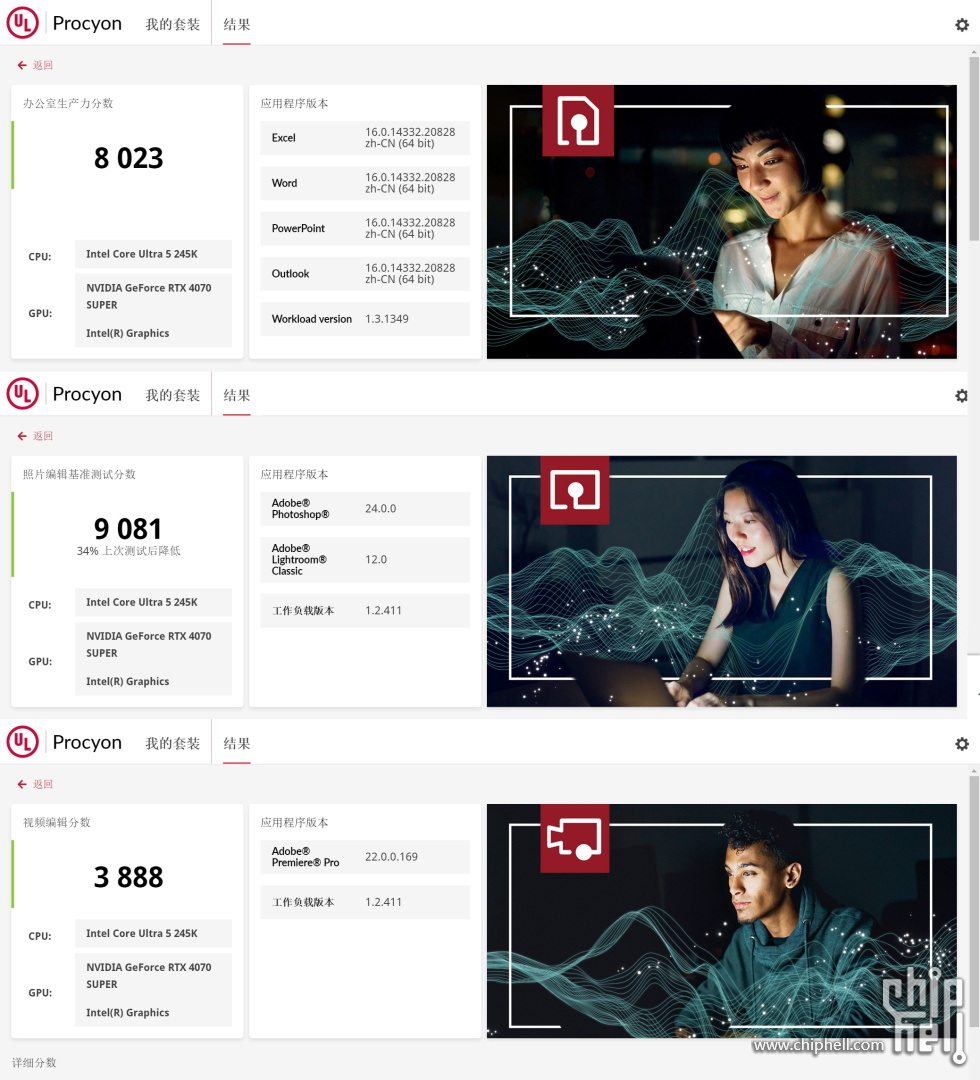

办公生产力分数：8023；
照片编辑基准测试分数：9081；
视频编辑分数：3888；

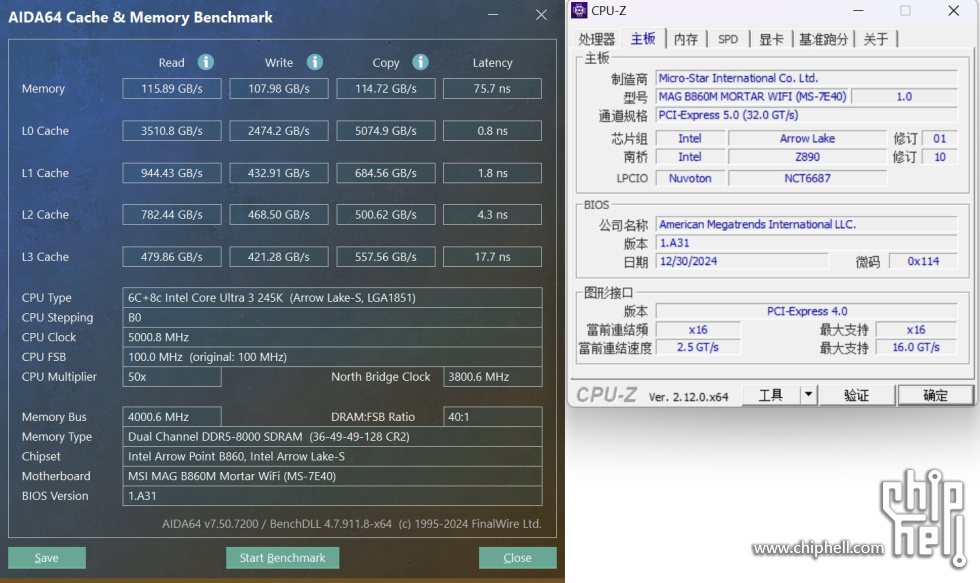

实际对比了一键开启8000MHz CL36的内存一键开启XMP的读写表现，可以看到在未优化的情况下整体读写与延迟都不尽如人意。

在选择开启Memory Try It!中8000MHz CL36预设，在Memory Extension Mode中选择开启优化后读写与延迟表现提升非常明显。我是想建议微星可以把Memory Extension Mode设置也放在首页好了，这样玩家就可以更快速地一键开启提升内存性能表现了。

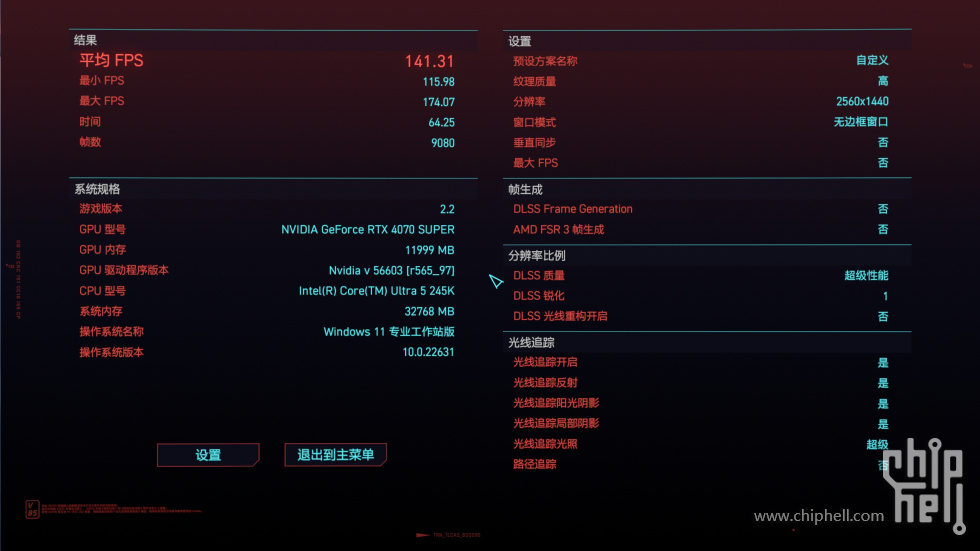

「2077」游戏测试在2K 分辨率下开启光追、DLSS 超级性能模式下平均帧数141.31FPS；

在「黑神话悟空」游戏中2K分辨率下超采样清晰度75的游戏帧数70帧/秒，最低帧数60帧/秒。


以上就是这样，希望这套装机配置可以给你一些参考。
