HP Gen8老骥伏枥之PCIE拆分卡进化终极形态——All in Boom卡（万兆阵列一卡通，aka万兆阵列二合一卡，兼容Gen8机型）
10Gb/25Gb NICs & RAID adapter all in one card in PCIE 16x slot via pcie bifurcation(Gen8 compatible)


各位NAS亡命徒和ITX小机箱组NAS的纳友们，你们一直念叨的ALL IN BOOM终于来了

一张卡集成了万兆网卡和硬件阵列卡，让每一台NAS都变身为没有短板的六边形战士。

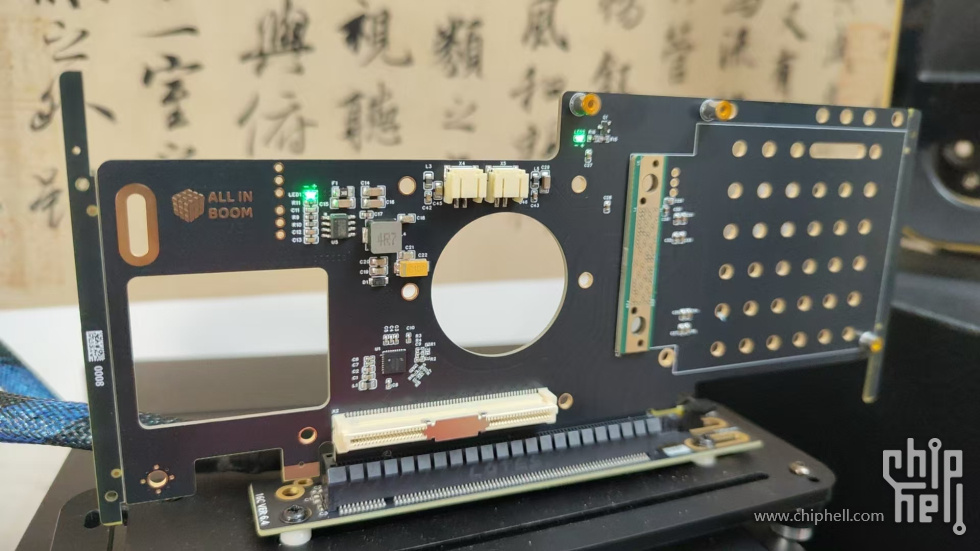

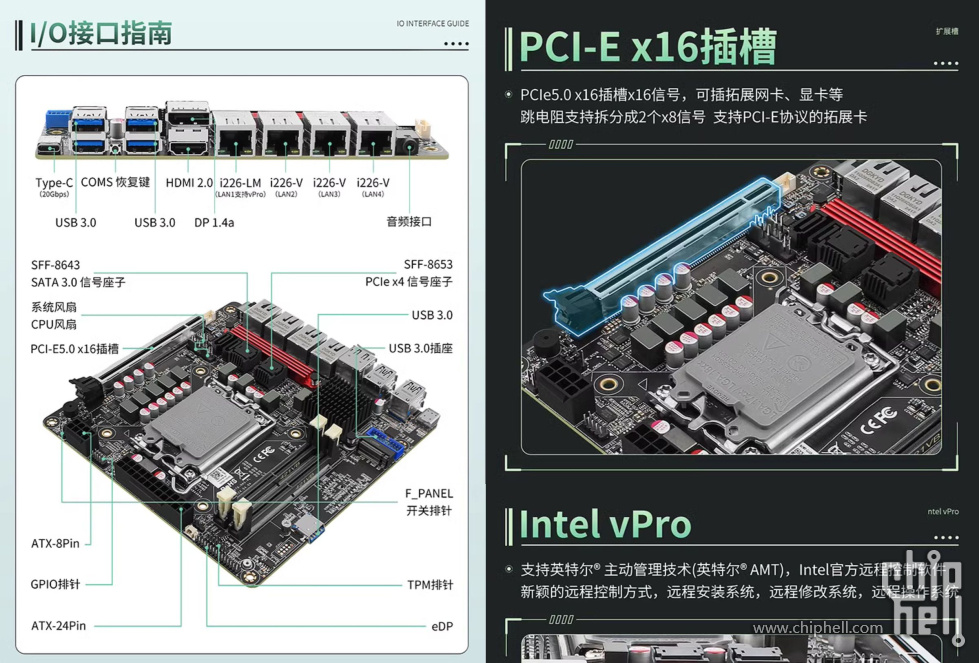

此卡同样适用于支持拆分的ITX主板，如上图自带拆分的Q670 ITX妖板，可以在ALL IN ONE的基础上，直接组建BOOM级别的NAS

背景知识：
想要了解HP MiroServer Gen8服务器短接cpu针脚实现PCIE拆分内容的坛友可以参考前作：
《HP GEN8万兆+RAID卡双PCIE设备无损改装——低成本CPU自带PCIE拆分方案》

---

以下内容以HP Gen8为例，讲解ALL IN BOOM卡（下称AIB卡）设计及组装过程，如有更好的建议和想法欢迎留贴讨论；

去年年初在gen8上鼓捣出cpu拆分pcie通道8x+8x之后，终于实现了万兆网卡和RAID卡共存的目标，当时看是这个样的：

那会因为条件制约和手头可选用的板卡有限，采用pcie拆分卡+ocp网卡+8654 8i数据线+pcie扩展卡+阵列卡倒装的方式，以叠叠乐的方式把万兆网卡和阵列卡塞到Gen8机箱中；
虽然用着非常稳定，但是一直对这个“双卡傍地走”的方式耿耿于怀，于是考虑怎么把网卡和阵列卡合二为一，后续在硬件大佬的帮助下终于实现，最终的效果图如下：

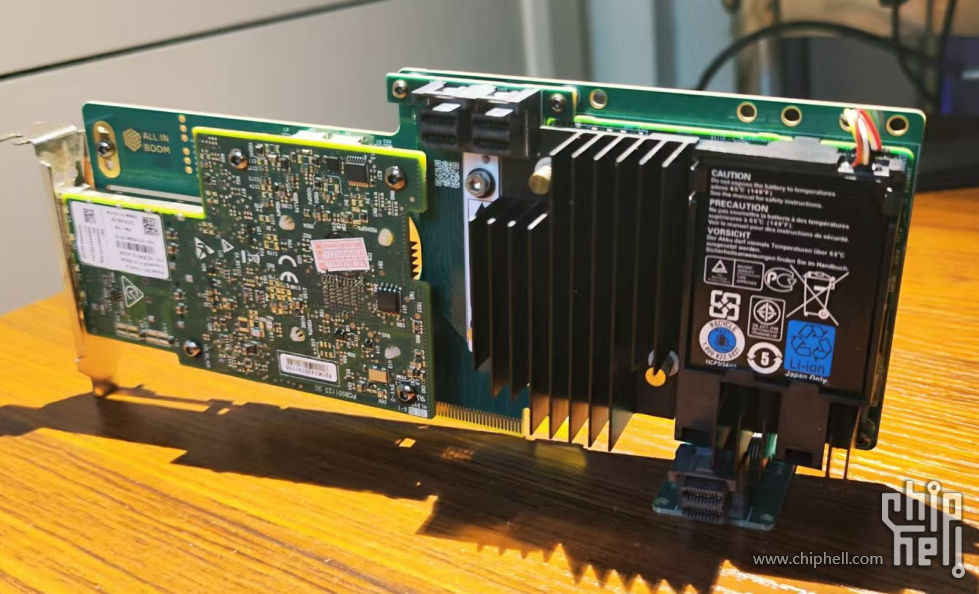

一张拆分卡从pcie 16x插槽拆分出8x+8x之后，集成了ocp版Mellanox CX4421a双口25Gb光口网卡和DELL H730p Mini 12Gb SAS阵列卡（2GB缓存），总体成本不超过500元；
一张卡可以同时捡两次垃圾，简直是垃圾佬的最爱有木有，当然此All in boom拆分卡同样适用于其他支持拆分的机型，特别是仅有一条pcie插槽的itx主板；

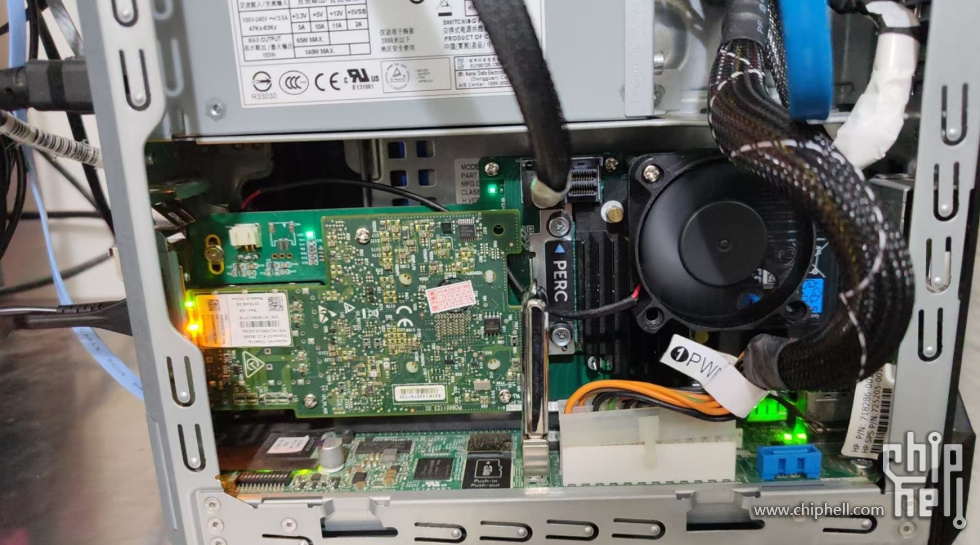

整卡在单槽略超半高基础上，装入gen8机箱后效果如上图，整体上更紧凑，空间上也更节省，剩余的空间足以再挂载4块2.5寸硬盘；

子卡部分：
网卡为OCP通用插槽，适用于多种单双口Intel和Mellanox 10G及25G网卡，二手市场售价大概50元左右，此处不再赘述；
RAID卡部分选用了DELL 13代和14代PowerEdge机架式服务器所使用的PERC阵列卡mini款，主控芯片为SAS3008/3108，具体规格如下：

如果要问为什么选这款阵列卡，主要原因就是因为体型非常小巧同时功能跟pcie版大卡完全一致，同样带最大2GB高速缓存，用于断电保存缓存数据的NV存储芯片和电池模块；
目前H730p mini二手市场售价大概150元左右，性价比可谓拉满；

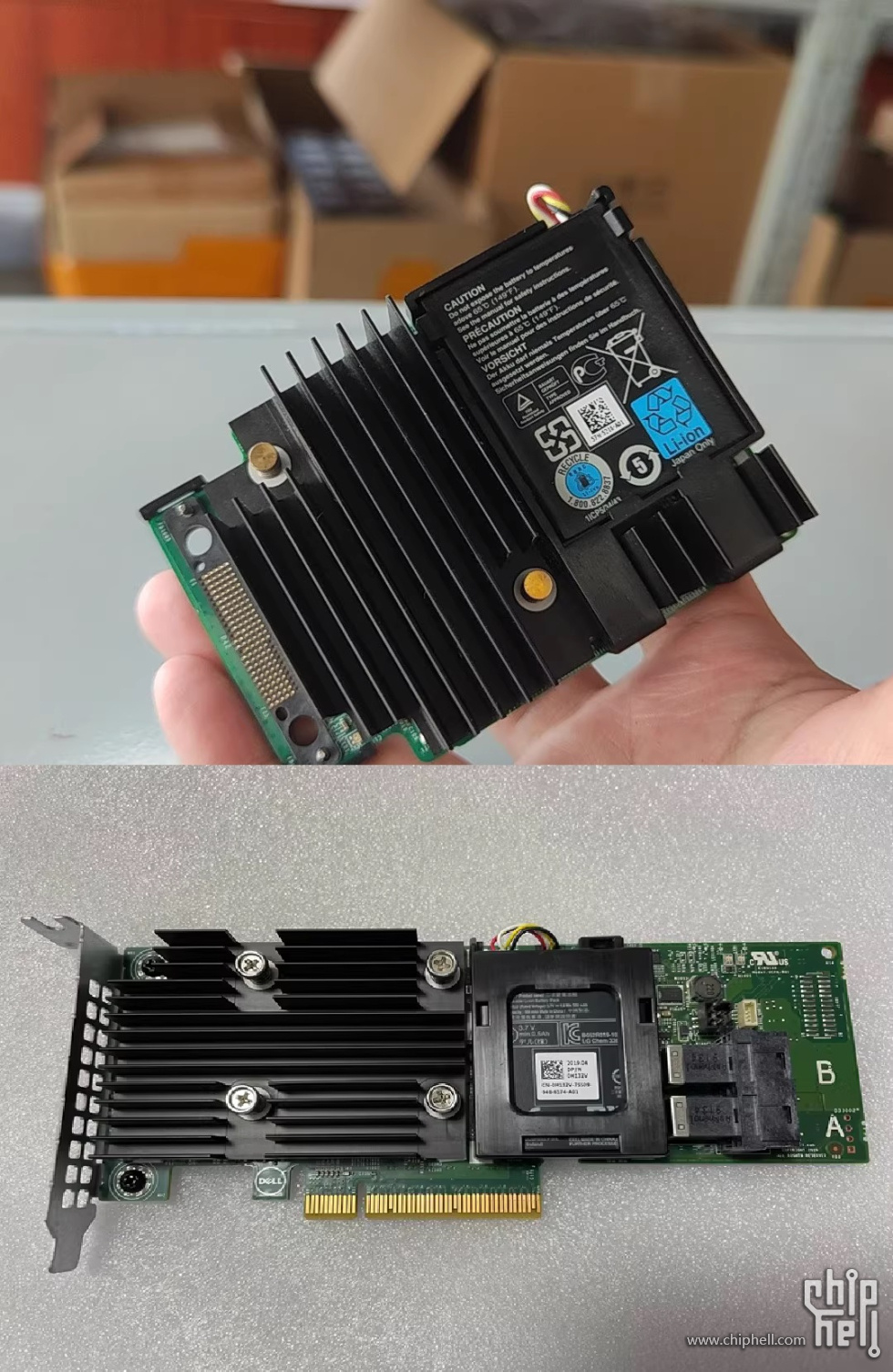

上图为mini卡和PCIE标准卡不直观对比，可以看出mini卡尺寸大概只有手掌大小，便于集成到小体积机箱中；

AIB拆分卡设计及组装：

拆分卡分两个部分，靠pcie挡板部分为前半部分，属于ocp网卡接口区域，带12v转5v电路和风扇孔；

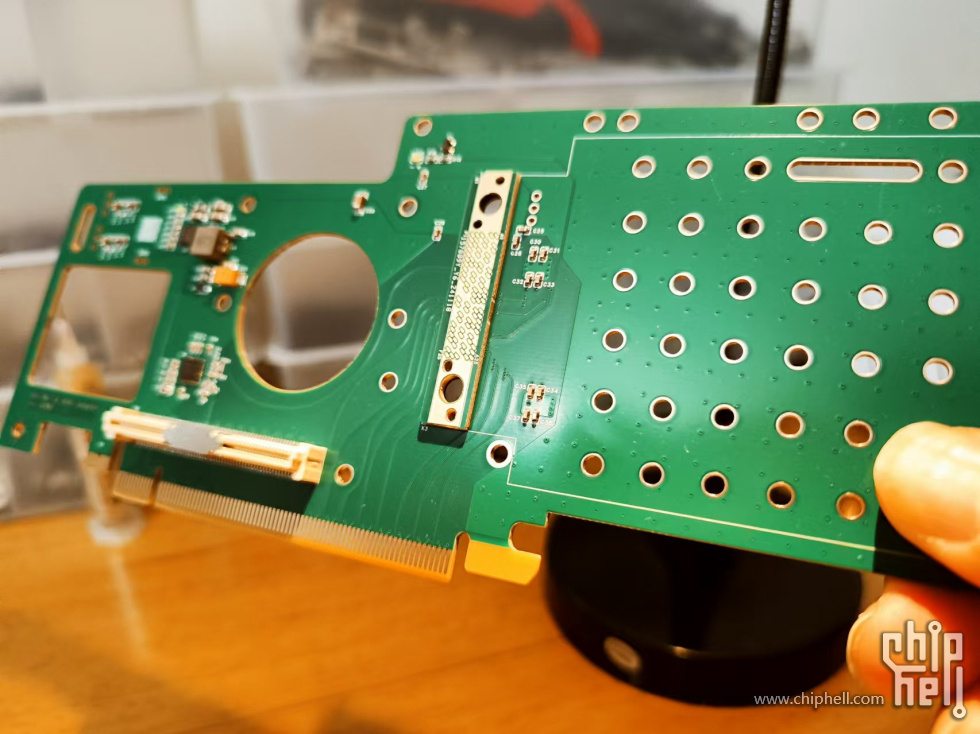

后半部分为阵列卡特殊接口，该型号mini卡采用双面金属触点连接方式，接口类型非常少见，花了很多时间进行测量和测试；

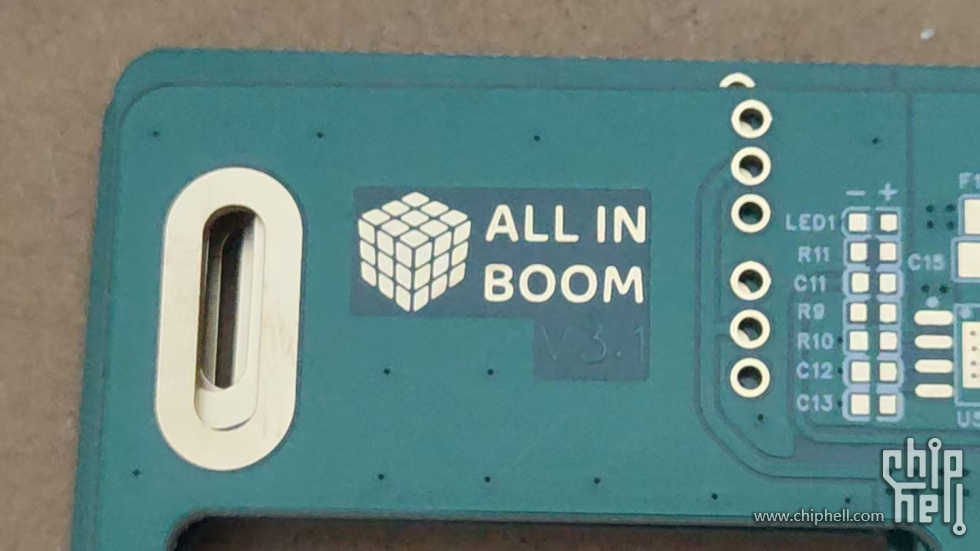

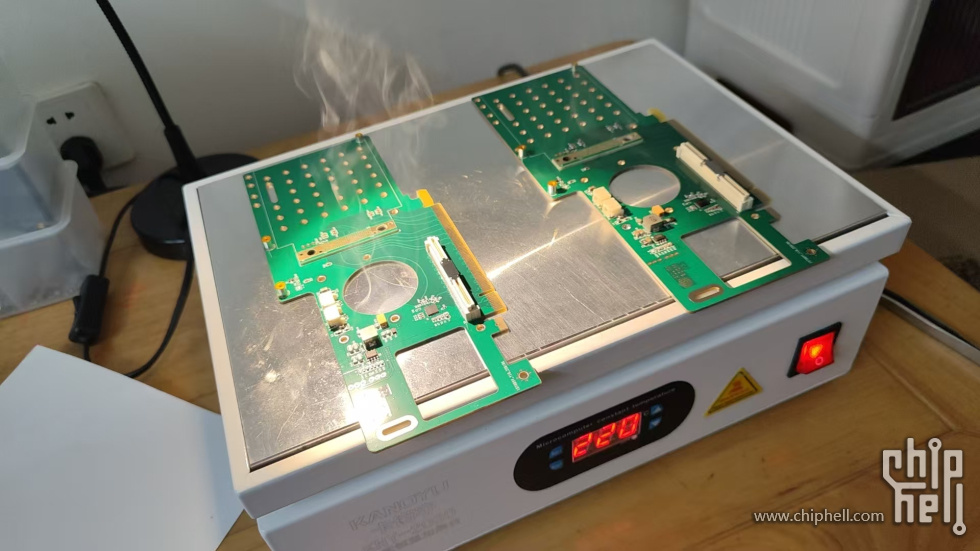

随着一缕一缕青烟拂去，真正新鲜出炉的AIB卡就已经焊好了，还热乎的
当然后续成品卡会委托工厂贴片加工，小批量的打样仍然需要手工进行焊接。


网卡、阵列卡还有其他配件备齐，准备开干！

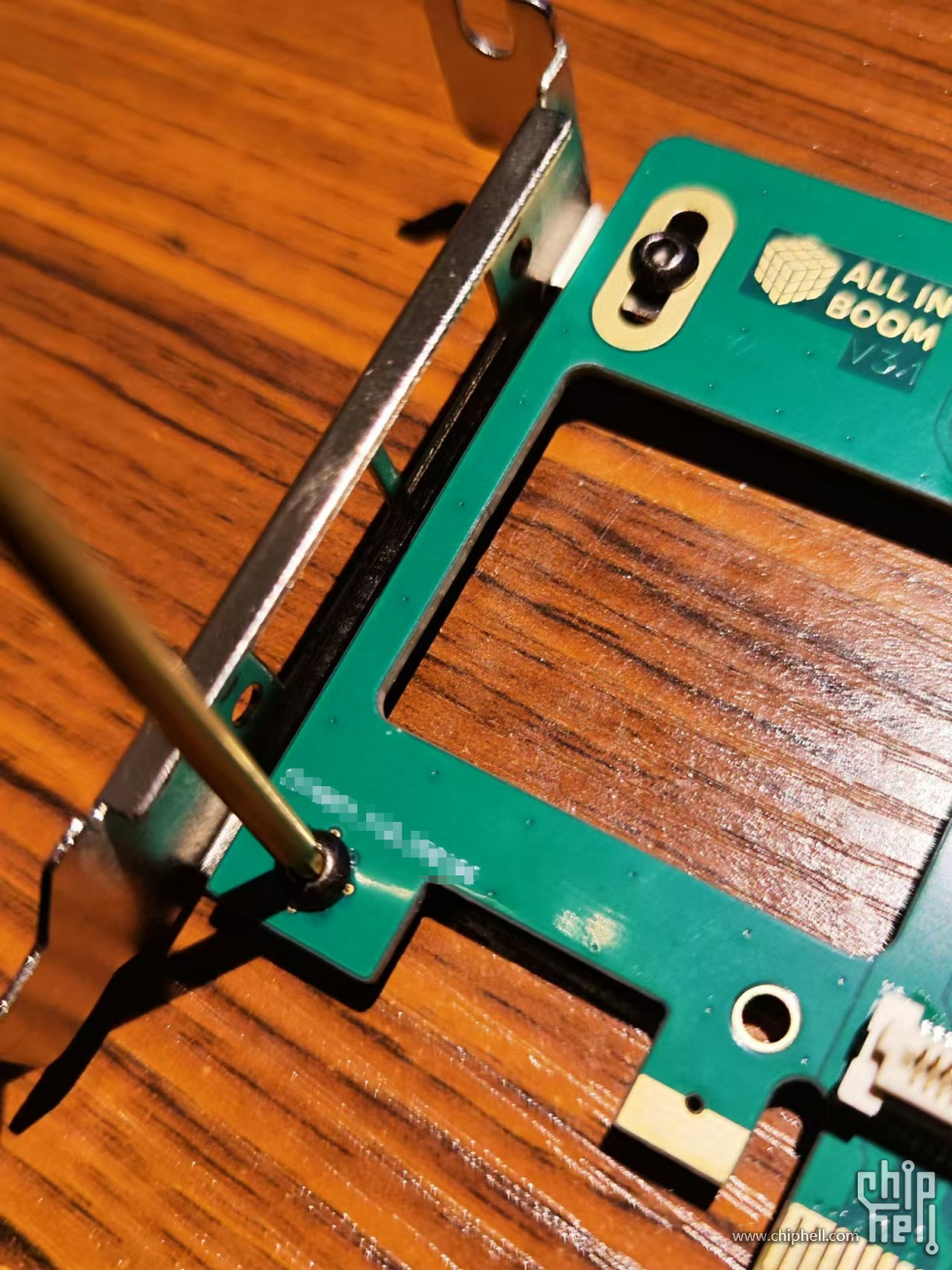

首先安装pcie挡板，这里选择双光口适配的挡板，还有阵列卡接口的背板；

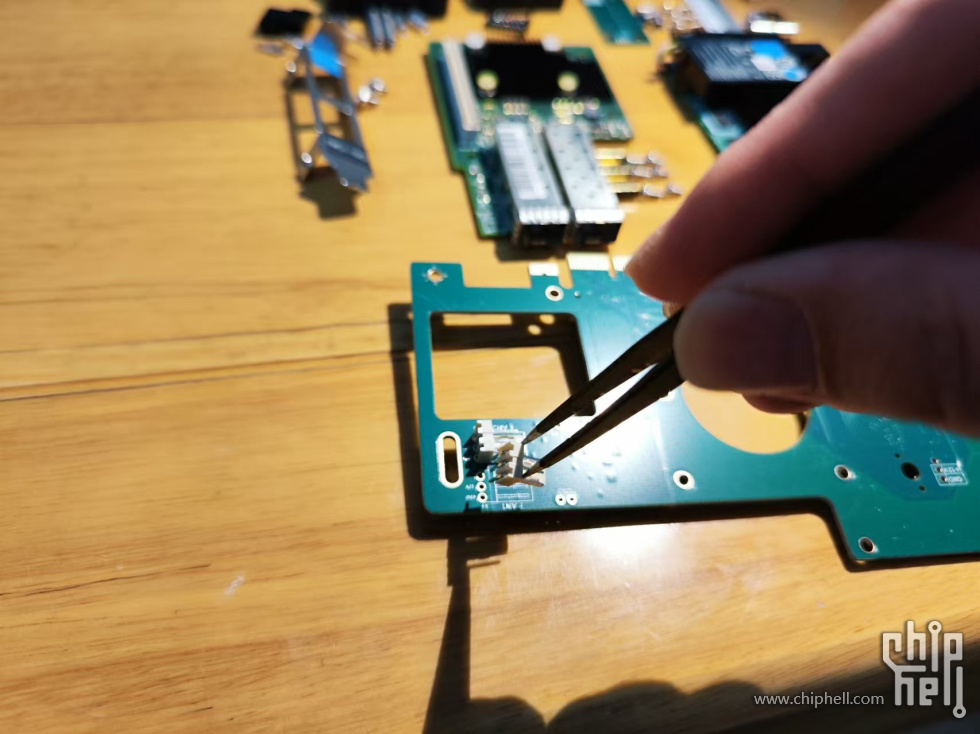

其次焊接3pin风扇座，方便接入标准3针机箱风扇；


安装阵列卡，将卡底部接口位置触点安装到位，背板有定位销确保安装不会错位；


为了避免跟某些电口网卡的元器件冲突，小板pcb的左下角裁剪了一部分做了避让设计；


然后将阵列卡压板锁紧，注意此步骤不要将螺丝拧太紧，保证接触紧固即可；

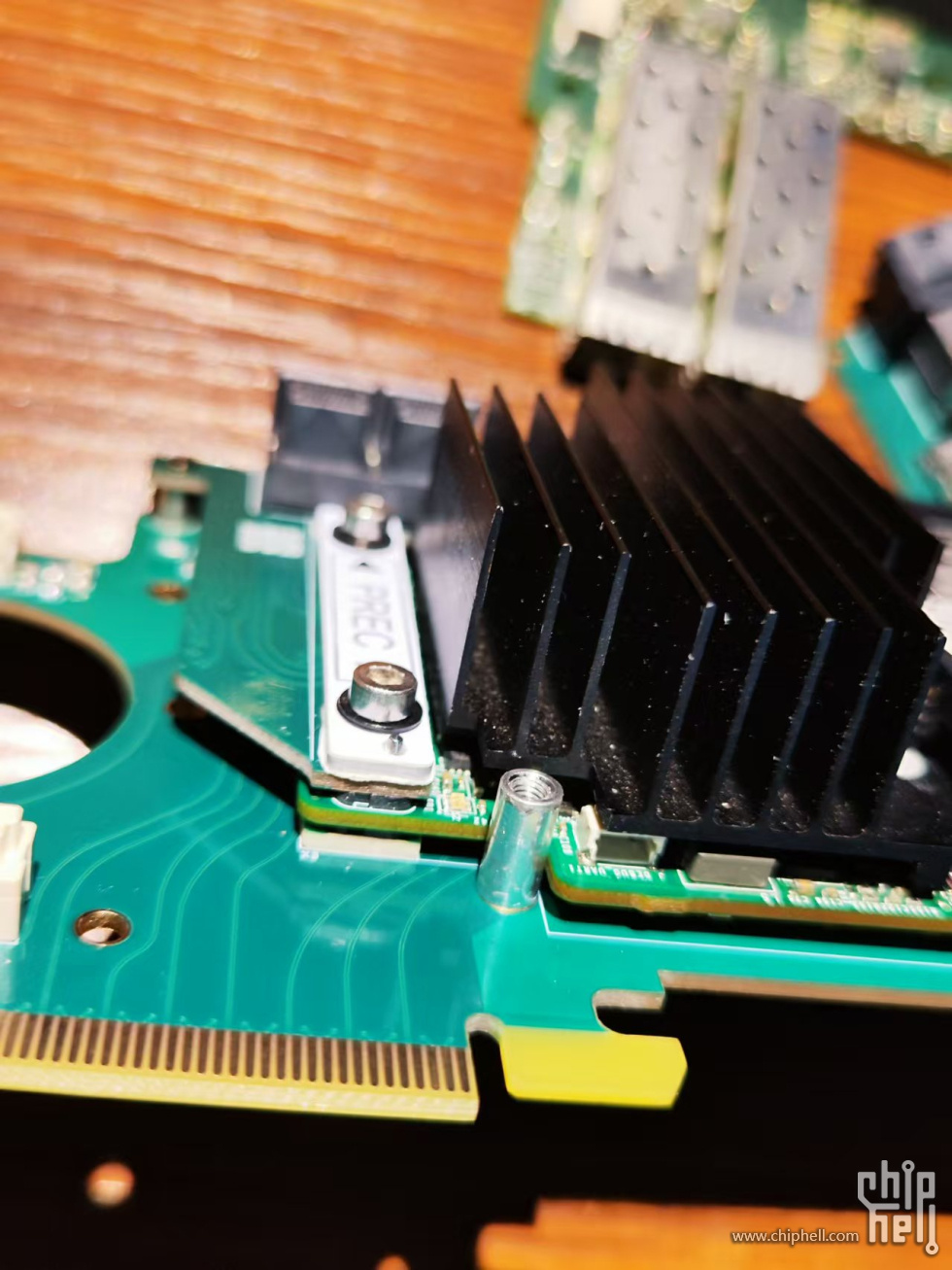

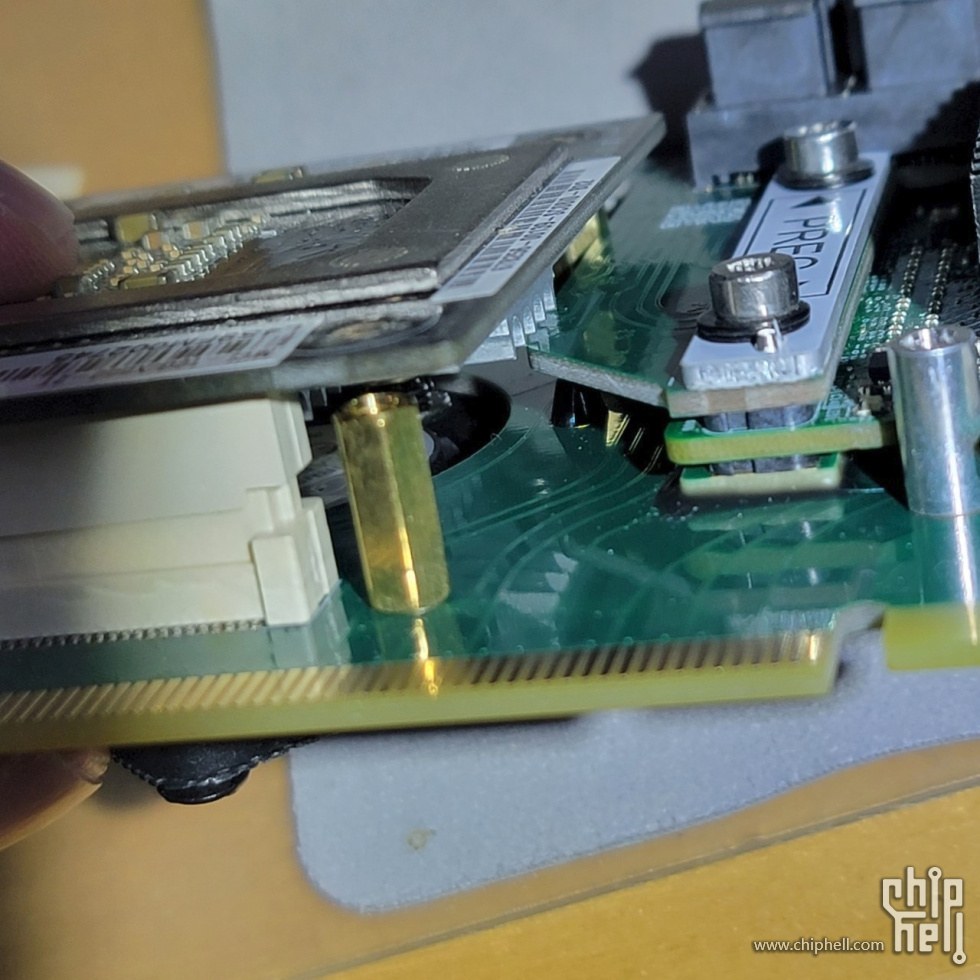

此处可以看到阵列卡的接口为典型"三明治”结构，为了防止接口部分移位添加了限位螺柱。


最后将OCP网卡安装到位，锁紧固定螺丝即可；


背部网卡风扇安装，适用塑料销钉固定对角即可完成，风扇添加了防尘网，避免被机箱内部线缆所干涉导致风扇停转；


安装阵列卡上部风扇固定螺柱；


最后固定5cm阵列卡散热风扇即大功告成！


第一版做好之后发现gen8机箱前面板位置有个凸起的位置，导致主板托盘没办法推到底，后续又缩短了阵列卡与网卡之间的距离。

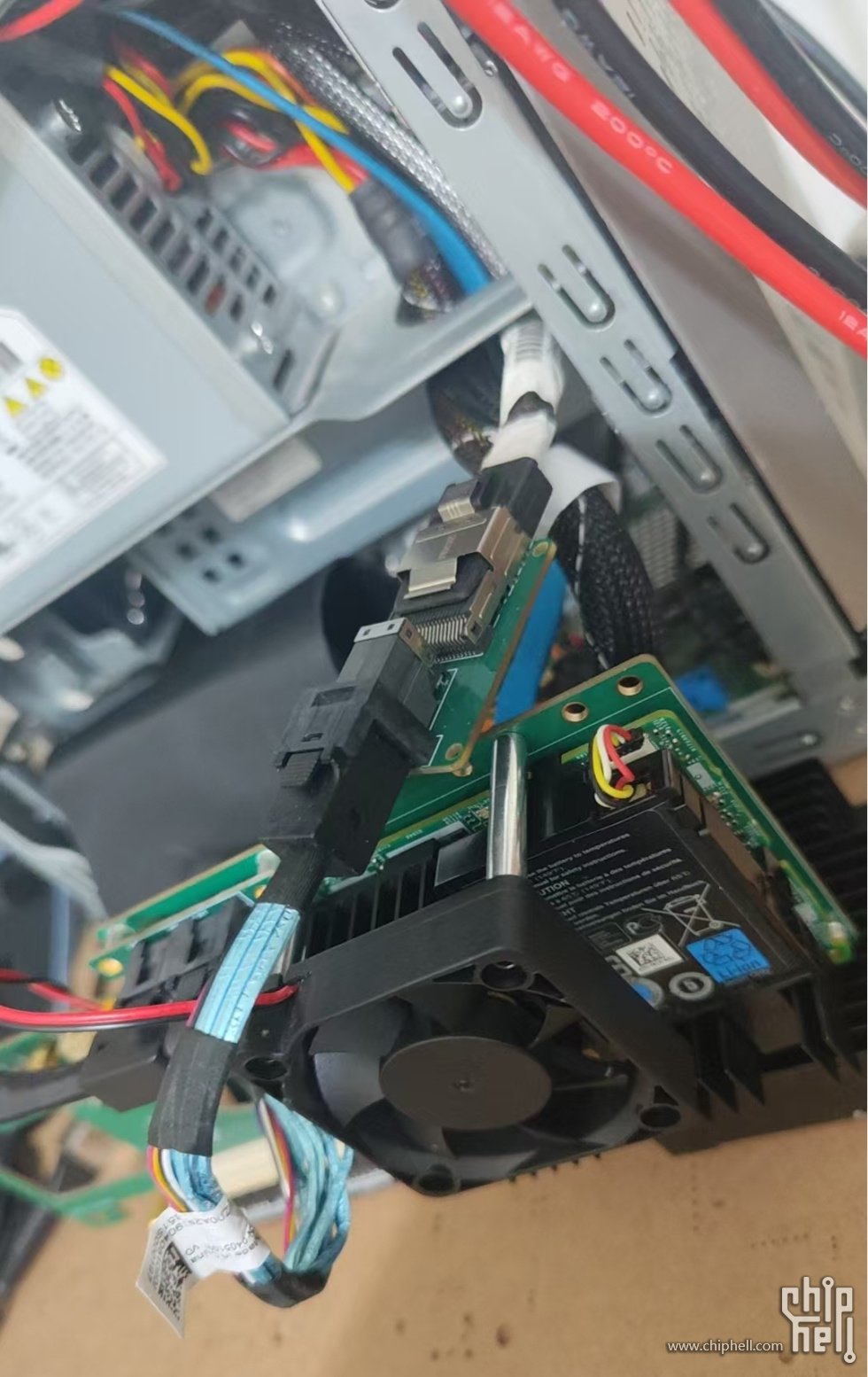

另外阵列卡的散热片会挡到主板的8087硬盘接口位置，之后不得已又更换了散热片，当然最简单方法就是把碍事的散热鳍片剪掉。

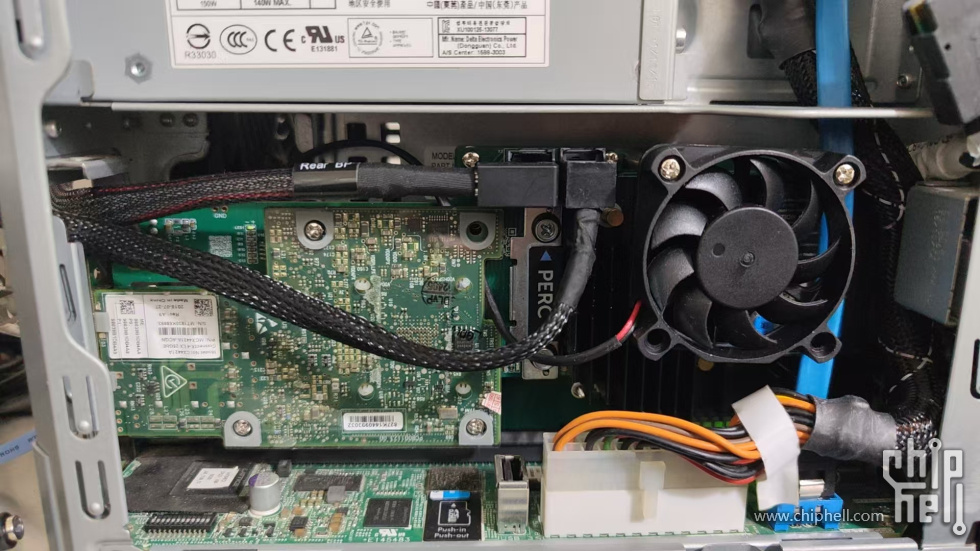

gen8装机合体图，当然也适用于其他支持pcie拆分的itx主机或者nas机箱；

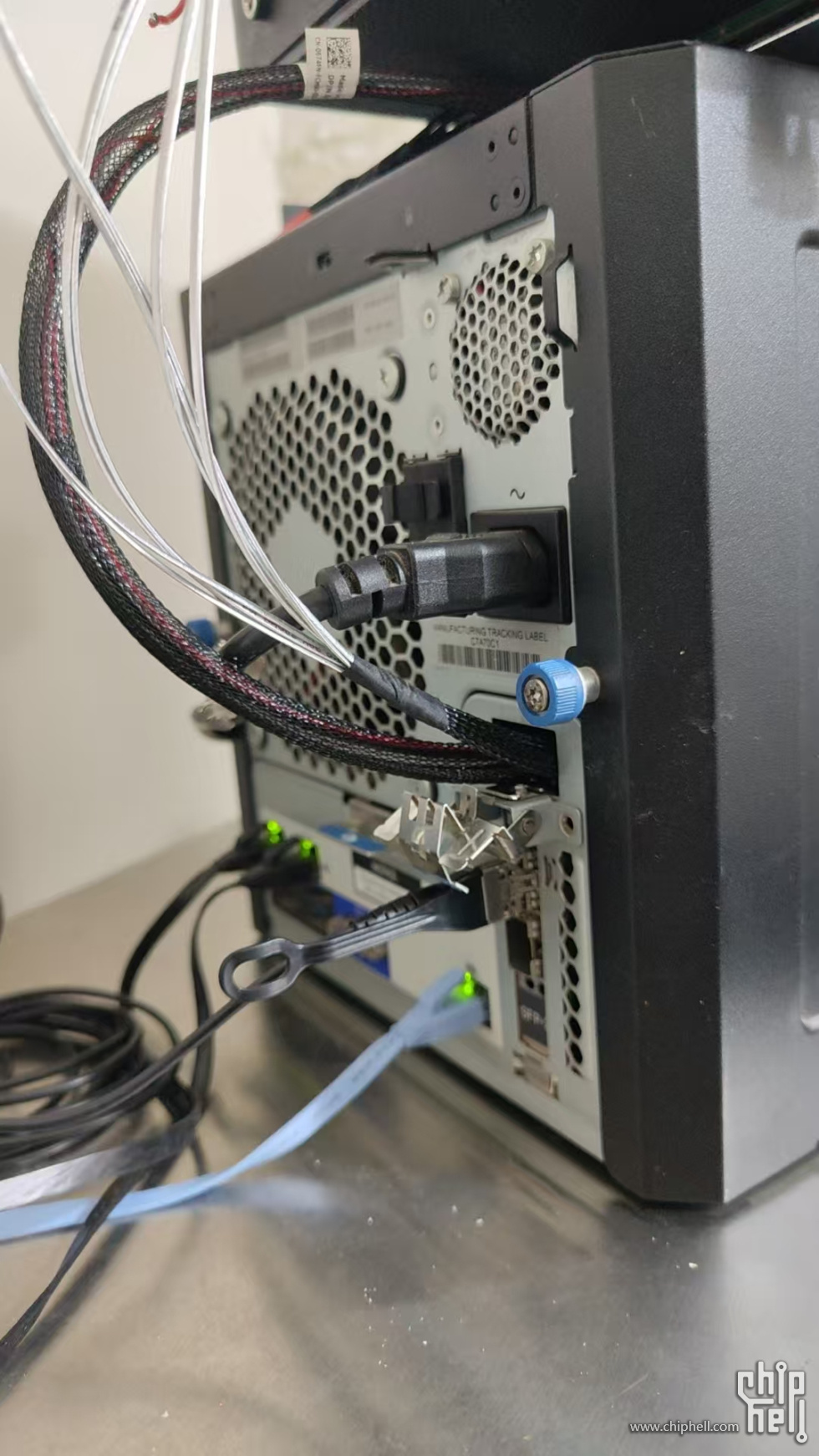

两根8643连接线从机箱后部挡片位置穿出，用于接外置的硬盘笼；


硬盘笼安装示意图，用了两个4盘位的硬盘笼，由图中右上的带数码管的dell服务器电源单独供电；

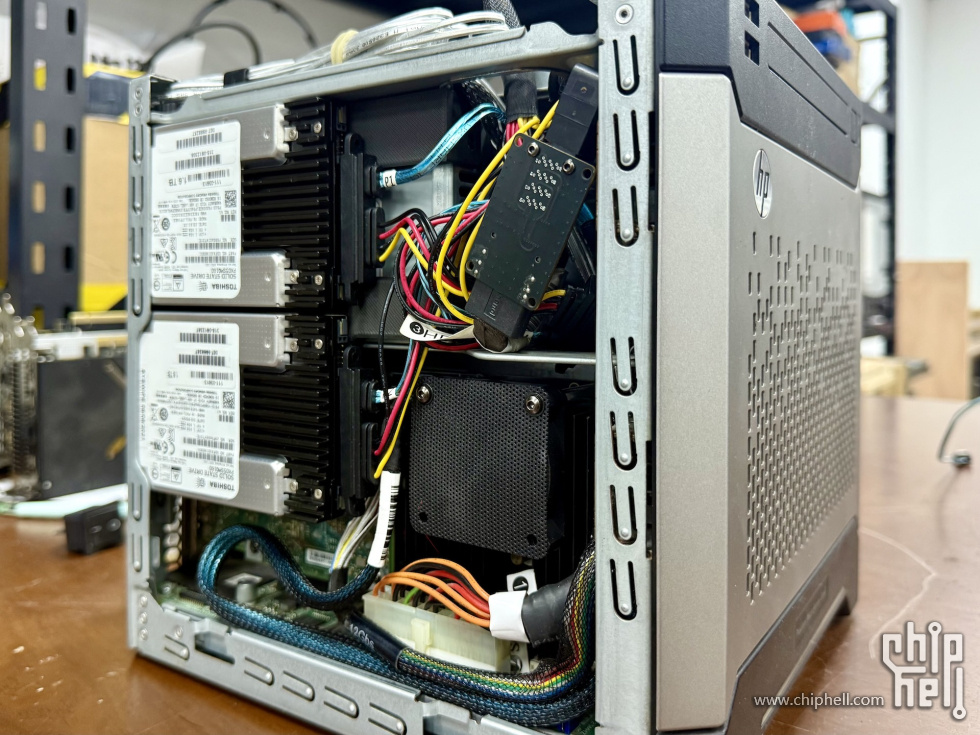

上部4盘位3.5寸硬盘笼接了4块3TB机械硬盘，下部4盘位为DELL R740xd服务器后置2.5寸原装硬盘笼，可在阵列卡中点亮对应硬盘灯，且硬盘报错时对应硬盘灯会亮琥珀色来告警；


后续打算弄个内置的4盘位挂架，把主板上的8087端口也利用起来


为了把gen8内置的硬盘笼也接入到阵列卡，又做个8643转8087的双母座；


这下把gen8内置的硬盘笼也接到阵列卡里了

重（叠）要（甲）提（保）醒（护）：
1. AIB卡仅用于服务器过保硬件的验证及测试，对于上述阵列卡的适配仅为利用服务器配件进行二次折腾提供一个思路，避免类似洋垃圾污染环境以保护绿色地球。
2. RAID阵列卡等相关技术并非备份手段，是用于保证业务连续性的重要技术之一，重要数据请遵循备份原则及时多地备份。
3. 过保服务器配件缺少相应原厂软硬件技术支持，如需将其用于关键业务或重要环境，请注意其中所包含的潜在风险，包括但不限于数据丢失、硬件失效、软件冲突等。


后续再添加性能测试及软件篇，敬请期待！

---

[20250223更新]

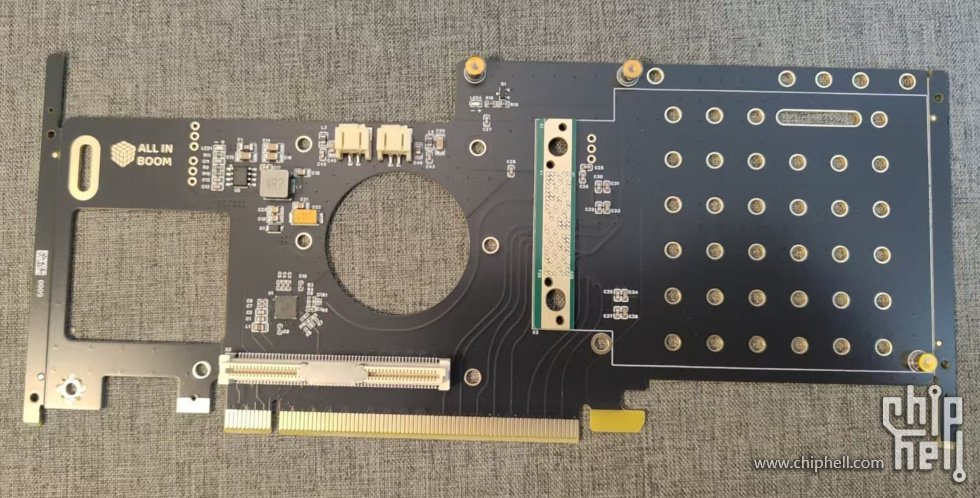

工厂打板归来，正式版选用了黑色沉金工艺，更显低调大气，为垃圾佬们的不二之选
测试完毕后会上架，请各位大佬们稍安勿躁；


使用万用表简单测试之后准备进行加电测试；


加电测试通过，没有发现电气方面的异常；

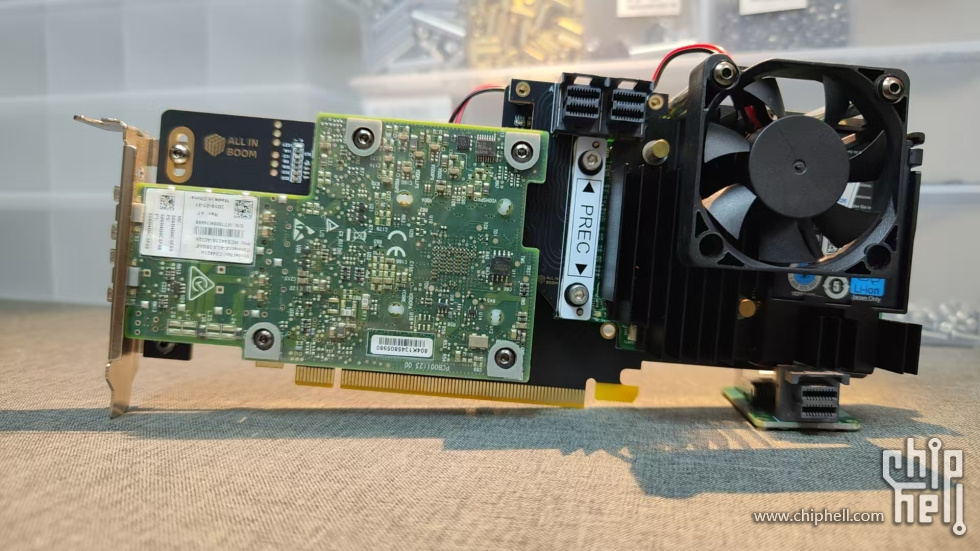

网卡和阵列卡及风扇合体，后续的测试数据会另开帖详细展示


套装合体照及配件全家福

各位看官如有兴趣可在某鱼平台搜索“AIB”或“万兆阵列二合一卡”即可

wxcup

关于华硕/曙光拆机X550-t2 OCP网卡的补充说明：
因AIB卡为了适配小尺寸机箱的限制，阵列卡和OCP网卡有部分重合，导致某些型号的OCP网卡会有部分原件与阵列卡配件“打架”


黑色PCB版X550网卡，跟AIB卡的黑色更搭配，不过注意银色散热片右侧边缘位置略微超出两个螺丝的连线；

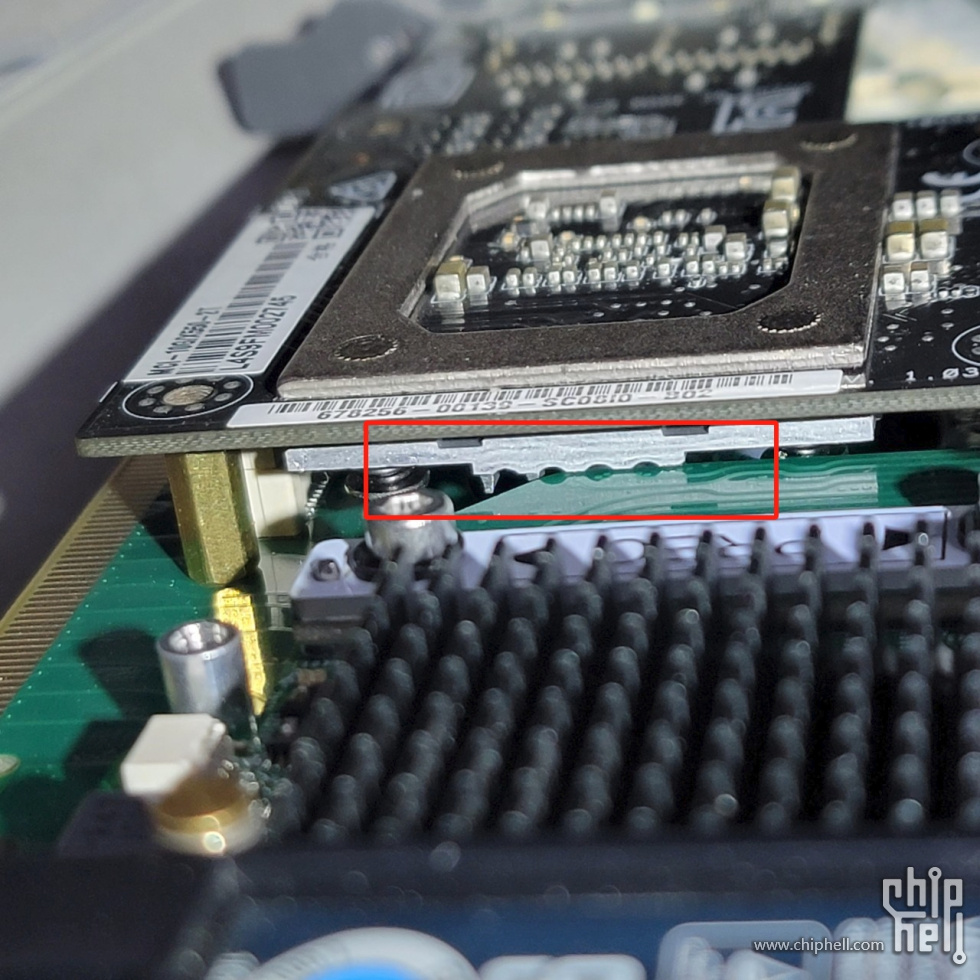

安装的时候发现散热片跟阵列卡SAS接口板边缘位置冲突；

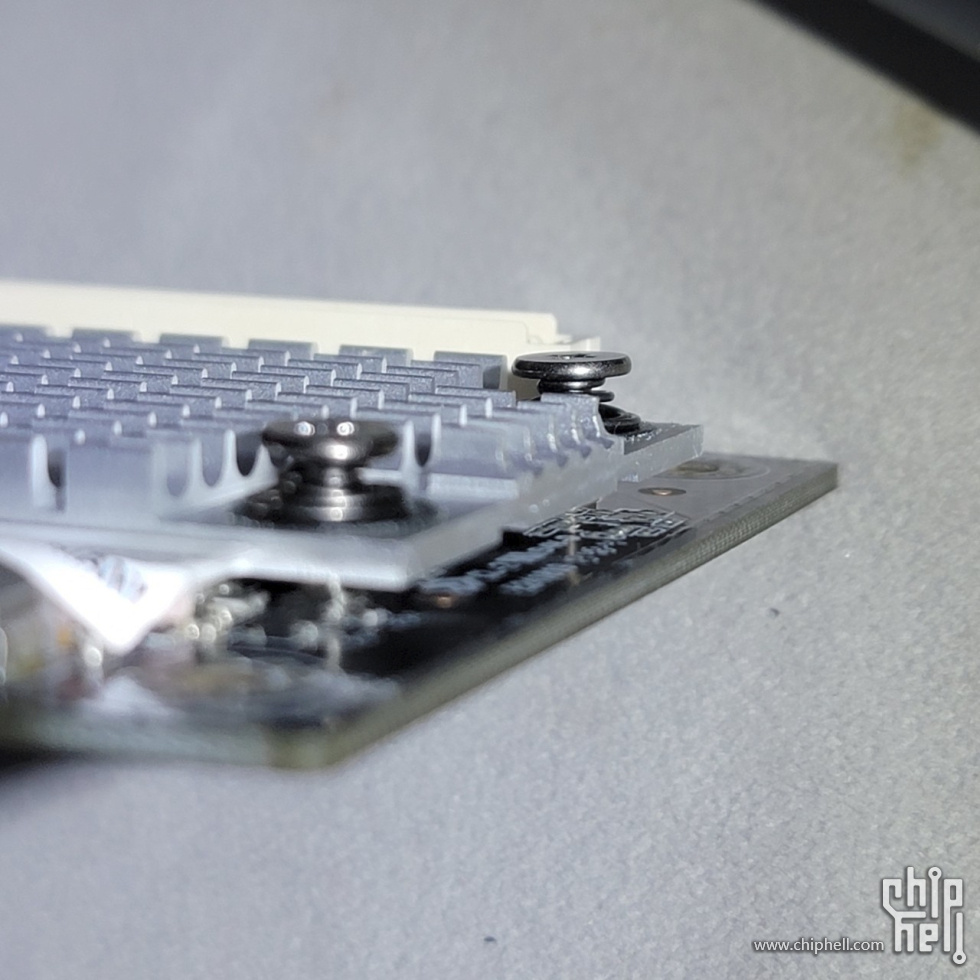

没办法只能祭出锉子大法，把散热片最外侧磨掉大概1.5mm；


再次安装，完美适配

重要提醒：锉散热片时最好将其取下再进行操作，以免金属碎末落到pcb上导致短路，操作完成后注意及时清理散热器及PCB表面

sym

刚刚装好，相当极限

wxcup

DELL H730p mini转接卡已经在开发中了，预计尺寸只有2.5寸硬盘大小，采用8654-8i接口，可以通过转接线接入M.2插槽


单mini阵列转接卡，体积小巧，便于固定在机箱任何位置；



配有磁吸螺丝，可以安装在机箱顶部，布线、理线更方便

wxcup

lou8888 发表于 2025-4-11 11:04
大佬，想问下上面的4块SSD是怎么固定的

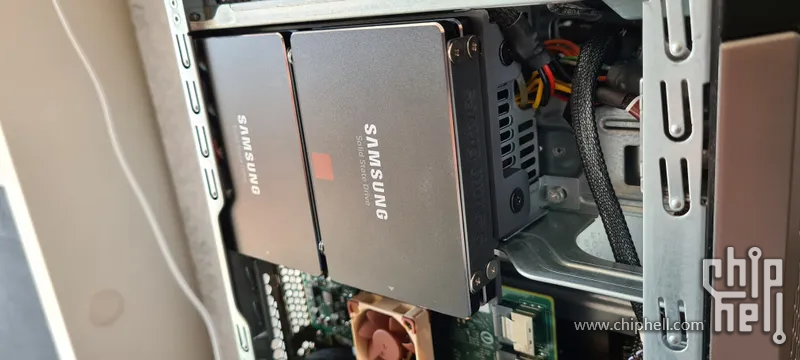

我这个方案比较凑合一点，就是找了个透明的塑料片，目视打了孔固定的，利用了电源侧面的两个比较浅的螺丝孔；
