50系显卡FE版本，机箱风道布局有什么好想法吗 集思广益下

夜深忽梦少年事

都是风冷的情况下，如果按照之前常规布局，显卡排出的热风直吹cpu散热器，很多主板的io装甲也会挡到一部分鳍片，有什么好的解决方案吗

nekotheo

显卡在底下进冷风，CPU的AIO从前面进冷风，然后顶部和尾部出热风

或

显卡在底下进冷风，CPU的AIO从顶端进冷风，然后前部和尾部出热风

正常情况下只要进出量足够、不闷的话应该没什么问题。

夜深忽梦少年事

前情提要：根据5090fe的首席热设计工程师malcolm gutenberg自述，他们测试过横装竖装很多角度安装方式，散热都没问题，液金也没泄露风险。

raiya

自己用硬板纸做导风板。

zyp527

用过去联力Q33的那种机箱模式，但显卡在原来的位置向下翻转180度，相当于pcie接口向上的方式放置，然后显卡的另一边放电源，从正面进风，上层cpu从前进从后出，显卡从前进从侧边出风，可以形成上下两个互不干扰的风道。唯一的缺点，机箱会宽一些，最少也要18cm吧，进深也要小30（最小），机箱高度取决于CPU散热器高度的限制。

PPXG

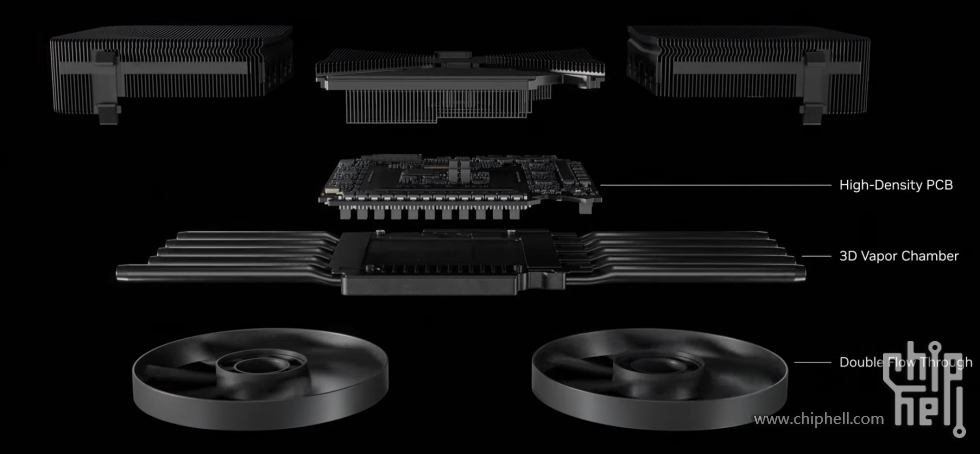

40非公和50FE的出风情况没有什么本质区别，甚至本质上讲近十年来的绝大多数显卡都是这种排风方式，所有的热量都会直接排到机箱内然后顺着机箱风扇组成的箱内风道排出。唯一的改变是之前40系非公靠近IO挡板侧热风需要先拐个弯从侧面出来，再拐个弯继续往上传递，而且有一部分会被PCIE插槽阻挡导致整体风阻更大。50FE这部分可以顺顺利利直接往上排不需要拐弯也没额外阻挡。

40FE是一部分热量直接排到机箱内，另一部分热量直接从IO挡板吹出机箱，他才是最独特的一种排风方式，而且对机箱内热量影响更小

hammers

常规ATX布局，前进风扇+硬板纸导风罩吹进CPU风扇位置，如同4楼的思路

夜深忽梦少年事

raiya 发表于 2025-1-22 10:09
自己用硬板纸做导风板。

怎么做呢 显卡插槽和cpu散热器之间空隙很小

夜深忽梦少年事

nekotheo 发表于 2025-1-22 10:02
显卡在底下进冷风，CPU的AIO从前面进冷风，然后顶部和尾部出热风

或

问题是显卡和双塔散热器间隙很小，今年显卡600w，吹出来的热风不容小觑

鬼武人

直接当上部出风

我輩樹である

目前我准备做的2个方案，一个是T1的修修补补，也就是加个防火墙：



另外一个是全新设计的机箱：

zcr_snake

还记得NU13 Extreme吗，最好就是那个结构

幽幽子

下进上出直通感觉就是最佳方案。

kalala

竖装+导风罩+PCI排风扇

nekotheo

夜深忽梦少年事 发表于 2025-1-22 10:45
问题是显卡和双塔散热器间隙很小，今年显卡600w，吹出来的热风不容小觑

放弃双塔，拥抱AIO

yuanye8887

这一代我可能会买水冷卡

casc

夜深忽梦少年事 发表于 2025-1-22 10:37
怎么做呢 显卡插槽和cpu散热器之间空隙很小

2插槽位的就有空间了 1槽位的估计不好搞 再不行上个水冷

winc4532

可以前进下进后出上出，至于散热器与显卡间距的那就没办法了，看前进风量吧，比如PROART那两款机箱前面板配大风扇的那种机箱肯定够用了

kalala

现成的产品里，包豪斯这类支持显卡侧装的就已经挺好了，热量不堆积在机箱内

骑士王的殇夜

传统结构前进后出，换个好点的风扇气流拉爆就完事了

nic000fol

大可不必纠结

夜深忽梦少年事

zcr_snake 发表于 2025-1-22 10:50
还记得NU13 Extreme吗，最好就是那个结构

确实这个方案最好

夜深忽梦少年事

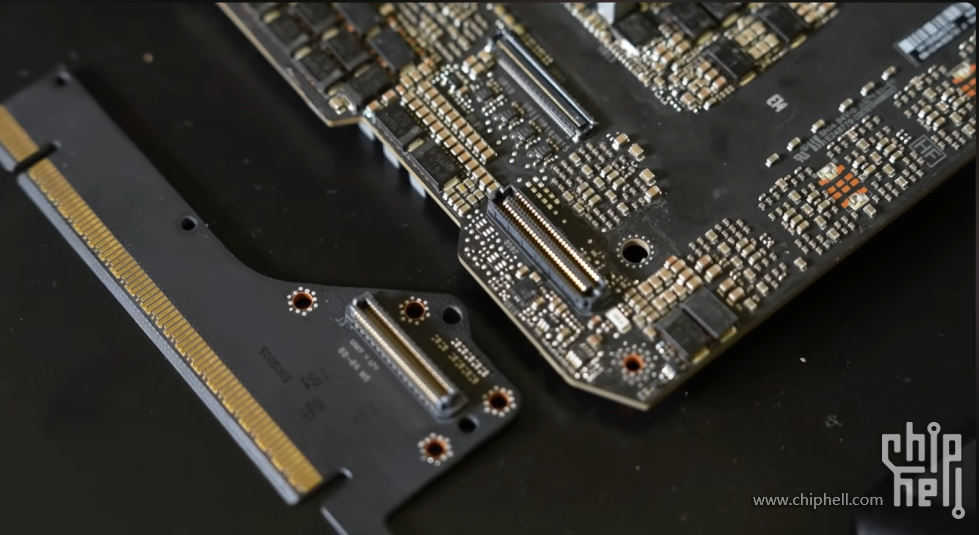

不知道这款pcie副板以后有没有弯折90度的版本，应该比延长线靠谱

夜深忽梦少年事

nekotheo 发表于 2025-1-22 11:00
放弃双塔，拥抱AIO

FE版本确实利好一体水

xyk456as

华硕弹药库把CPU冷排放背面，或者平铺在桌面上的卧式

megathread

现成的平铺式fractal ridge

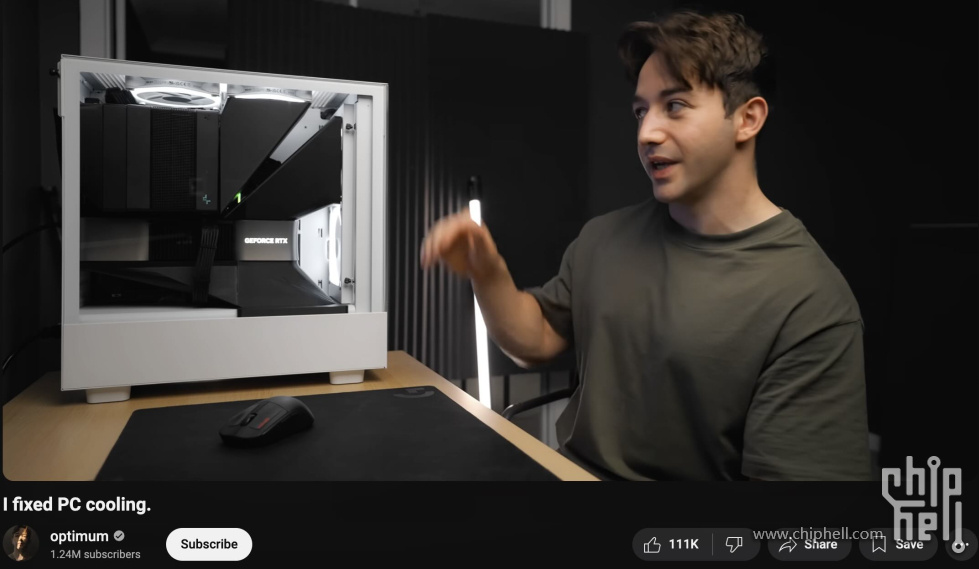

或者学习optimum自己3d打印风道 可能过段时间他会更新吧

fcs15963

fractal design ridge

izpjiang

都在关注FE，结果又买不到FE

Darylyexu

t1 reference?

balde23

得有一个新布局的机箱，想办法把PCIE接口延长到主板的顶部，显卡的风直接朝外吹，CPU用风冷，前和下进风，后和上出风
